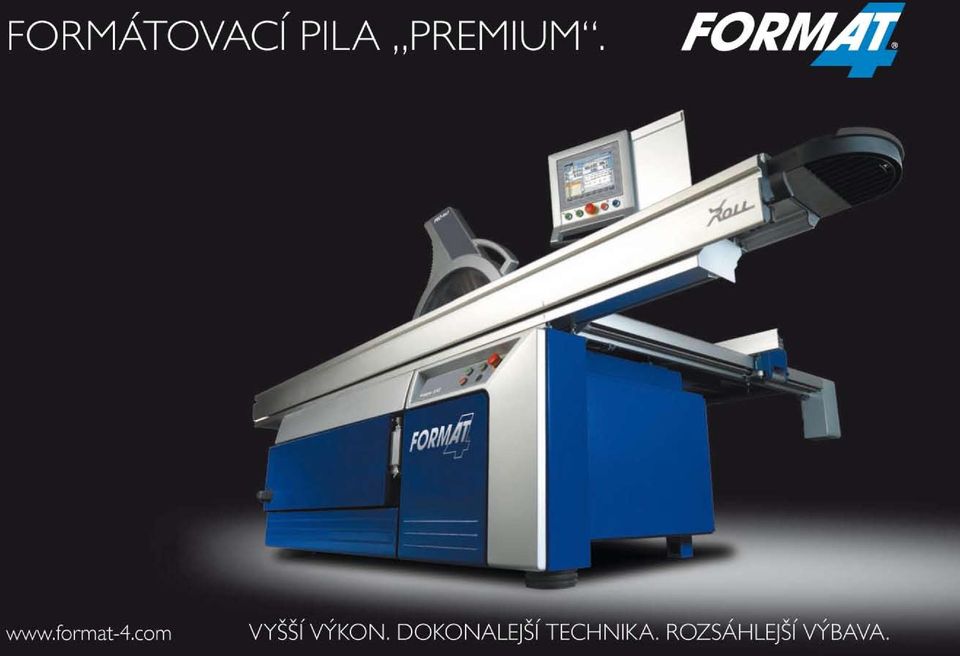

FORMAT-4, prvotřídní kvalita a dlouhodobá přesnost made in Austria Formátovací kotoučová pila FORMAT-4 je zárukou úspěchu vašeho podniku!

Transkript

1

2 FORMAT-4, prvotřídní kvalita a dlouhodobá přesnost made in Austria Formátovací kotoučová pila FORMAT-4 je zárukou úspěchu vašeho podniku! Naše zkušenosti jsou zárukou správnosti Vašeho rozhodnutí Už více než 50 let se zabýváme vývojem, výrobou a prodejem prvotřídních dřevoobráběcích strojů. Dřevoobráběcí stroje firmy Felder dnes patří k celosvětově nejžádanějším výrobkům. Naše koncepce zvýší Váš zisk! Na míru šitá řešení strojů a služeb z firmy Felder zvýší produktivitu i výnosy v truhlářských dílnách, menších provozech i průmyslových závodech. Vyzkoušejte nás a přesvědčte se, že jste našli toho pravého partnera. S naší kvalitou a přesností budete dlouho spokojeni. Výrobky se značkou Format-4 se vyvíjejí a vyrábějí výhradně v závodě firmy Felder v Hall in Tirol. Vysoce kvalifikovaní pracovníci, nejmodernější výrobní technologie a zajištění kvality podle koncepce Six-Sigma jsou zárukou provozní spolehlivosti a dlouhodobé přesnosti všech strojů Format-4. Všechno z jedné ruky poradenství, perfektní výrobky a servis! Skupina Felder Vám dodá úplný sortiment výrobků od malých kotoučových pil až po ucelený soubor špičkových strojů. Zatelefonujte nám - budete více než spokojeni. FORMAT-4 je jednou ze značek výrobků firmy Felder. Od roku 1956 vyvíjíme a vyrábíme prvotřídní stroje a nástroje pro zpracování dřeva.

3 Cena if product design award patří k nejvýznamnějším designovým oceněním výrobků v celosvětovém měřítku. Se špičkovou formátovací pilou kappa 550 e-motion získala firma Format-4 od roku 2003 již podruhé mezinárodně uznávanou cenu if product design award. Hodnotící kritéria mezinárodní poroty udělující ocenění za design: kvalita provedení a zpracování, výběr materiálů, stupeň inovace, ohleduplnost k životnímu prostředí, funkčnost, ergonomie, vizualizace obslužných funkcí, bezpečnost, hodnota značky a univerzální design.

4 kappa 550 Highlights NOVÉ: Nastavení předřezávací jednotky do parkovací polohy Již nikdy víc nebudete snímat předřezový kotouč při montáži hlavního pilového kotouče o velkém průměru! Nový typ formátovací pily Format-4 zaparkuje předřezový kotouč pouhým stisknutím příslušného tlačítka a vytvoří dostatečný prostor pro velký pilový kotouč. Vy získáváte drahocený čas. Předřezový kotouč v parkovací poloze je navíc chráněn proti zasmolení. NOVÉ : Předřezová jednotka Control Šířka drážky a výška vysunutí předřezávacího kotouče se nastavují automaticky podle aktuálních dat nástroje uložených v paměti a tedy podle šířky zubů hlavního pilového kotouče. Změny tohoto standardního nastavení předřezávací jednotky mohou být uloženy do paměti vedle stávajících dat nástroje a později kdykoli vyvolány. Tříosá předřezávací jednotka Control je k dispozici jako volitelná výbava modelů řady x-motion a e-motion. 4

5 NOVÉ : Výměna pilového kotouče bez použití nářadí Rychle, nekomplikovaně a bez jakéhokoli nářadí: Výměna pilového kotouče je u nové Format-4 senzačně jednoduchá jednoduše senzační! Potřebné přítlačné síly příruby se dosahuje prostřednictvím patentovaného silového převodu. Upínání dělícího klínu, které se rovněž provádí bez použití nářadí, zajišťuje upínací páka. NOVÉ : Schránka na pilové kotouče Schránka na nástroje integrovaná ve stojanu stroje Úložný prostor pro 5 kusů pilových kotoučů o max. průměru 400 mm Tyto světové novinky jsou firmou FORMAT-4 patentovány!

6 200 mm kappa 550 Highlights m 550 m Na přání vybavíme váš stroj Format-4 motorem s možností plynulé regulace otáček. Budete tak moci plynule nastavovat řeznou rychlost v rozsahu ot/min a optimalizovat ji pro každý průměr pilového kotouče. Velká výška řezu, i při použití předřezávací jednotky Výšky řezu 200 mm při 90 stupních a 140 mm při 45 stupních jsou u strojů nejvyšší třídy standardem. Díky parkovací funkci předřezávacího jednotky můžete tyto výšky řezu používat i u strojů Format-4 s vestavěným předřezávacím zařízením další výhoda, které můžete využít. 6

7 NOVÉ : Přesunutí výložníku do parkovací polohy Demontáž již není potřebná a obsluha je maximálně zjednodušena minimální potřeba místa. Snadné odsunutí výložníku! Komplikovaná montáž a demontáž výložníku? Již nikdy více! Odsuvné zařízení výložníku u nové kappy 550 zajišťuje vysoký komfort obsluhy v extra třídě a současně i šetří cennou plochu v dílně. Dodává se jako volitelná výbava pro : Výložníkový stůl ve standardním provedení Výložníkový stůl s úhlovou šablonou s délkovou kompenzací Výložníkový stůl X-Roll Paralelogramový výložníkový stůl 7

8 kappa 550 Highlights NOVÉ : Výložníkový stůl X-Roll Opěrná lišta, posuvná prostřednictvím vedení X-Roll, je rychle a přesně nastavitelná. Odečítání nastaveného úhlu je prováděno na displeji s přesností na 1/100 stupně. Teleskopické pravítko i řízené pravítko výložníku jsou navzájem přestavitelné jak na přední, tak i na zadní stranu výložníku. Úhlová kompenzace délky se provádí u teleskopického pravítka prostřednictvím noniové stupnice, u řízeného pravítka automaticky. Vynikající poměr ceny a výkonu: Výložníkový stůl X-Roll spojuje výhody standardního výložníku a výložníku s paralelogramovým vedeními, a to při naprosto nejlepší ceně: Přesné pravoúhlé pravítko Jednoduché nastavení úhlu úkosu Velká dosedací plocha Nejvyšší stabilita díky svařované rámové konstrukci Výložníkový stůl s úhlovou šablonou s délkovou kompenzací Už žádné chyby při odečítání na stupnici. Již žádné časové ztráty při zkušebním nastavování řezného úhlu. Stoprocentně přesné nastavení a fixace bez ztráty času a odečítacích chyb jsou přednostmi úhlové šablony Format-4. Naprosto přesná poloha dosedacích ploch pro čepy jednotlivých úhlových poloh umožňuje bezchybné zhotovování mnohoúhelníků jako například 5,625 (32úhelník), 11,25 (16úhelník), 22,5 (8úhelník). Další upínací polohy pro 15, 20, 25, 30, 35, 40 a 45. Samozřejmostí jsou obě polohy pravítka, kdy materiál je před pravítkem, nebo za pravítkem. Každá upínací poloha je přesně nastavitelná a umožňuje dokonalou délkovou kompenzaci. 8

9 NOVÉ : Paralelogramový výložníkový stůl Nový, robustně provedený výložníkový stůl s paralelogramovým vedením umožňuje provádění plynule nastavitelných pokosových řezů v rozsahu od 45 do +45 C. Dosedací plocha obrobku zůstává zachována bez ohledu na to, jaký úhel úkosu je nastaven. Odečítání nastaveného úhlu se provádí s přesností na 1/100 stupně prostřednictvím LED displeje, který je u modelů řady e-motion integrován v dotykové obrazovce typu TFT. Úhlovou kompenzaci délky lze nastavovat jednodnuše prostřednictvím kruhové stupnice, zatímco při použití řízeného pravítka se kompenzace délky uskutečňuje automaticky prostřednictvím řídicí jednotky kappa 550 e-motion. 9

10

11

12

13

14 kappa 550 x-motion: CNC řízení pilové jednotky s LCD obrazovkou o úhlopříčce 5,7 (145 mm) v ovládacím panelu ve výši očí Funkce : Řízené polohování řezné výšky Řízené polohování řezného úhlu Automatická korekce řezné výšky při naklápění kotouče Digitální zobrazení otáček Řízení plynulé regulace otáček ( volitelná výbava ) Řízení polohování paralelního pravítka s automatickou korekcí řezné šířky při naklápění pilového kotouče ( volitelná výbava ) Vyvolávání funkcí tlačítky na klávesnici 99 paměťových míst v databázi nástrojů 9 x 99 paměťových míst pro řezné programy + Řízení polohy předřezové jednotky Control ve třech osách ( volitelná výbava ) + Programovací úroveň s funkcemi na pozadí (drážkování, polodrážkování, opakované drážkování, skryté pokosy, pokosové řezy, kalkulačka) 14

15

16 kappa 550 e-motion: CNC řízení pilové jednotky s obrazovkou typu TFT o úhlopříčce 10,4 (264 mm) v ovládacím panelu ve výši očí Funkce : Řízené polohování řezné výšky Řízené polohování řezného úhlu Automatická korekce řezné výšky při naklápění kotouče Digitální zobrazení otáček Řízení plynulé regulace otáček ( volitelná výbava ) Řízení polohování paralelního pravítka s automatickou korekcí řezné šířky při naklápění pilového kotouče Vyvolávání funkcí tlačítky na klávesnici Neomezený počet paměťových míst pro nástroje Neomezený počet paměťových míst pro řezné progamy + Řízení polohy předřezové jednotky Control ve třech osách ( volitelná výbava ) + Programovací úroveň s funkcemi na pozadí (drážkování, polodrážkování, opakované drážkování, skryté pokosy, pokosové řezy, kalkulačka) + Programovací úroveň s volným označením programů + USB port + Příprava pro síťové propojení kabelem + Software pro optimalizaci řezání Ardis ( volitelná výbava ) + Čtečka čárových kódů, tiskárna etiket ( volitelná výbava ) 16

17

18

19 STANDARD: drážkování pomocí stavitelné drážkovací frézy Odnímatelná příruba kotoučové pily Možnost použití drážkovacích nástrojů do šířky drážky 19,5 mm Postřikovací zařízení ( na přání ) Pro obrábění lehkých kovů a plastů Přesné přestavení výšky : robustní přesné s dlouhou životností Přesná kalená lineární vedení Kuličková pouzdra nevyžadující údržbu Vysoká zatížitelnost a dlouhá životnost Prachuvzdorné Absolutně bez údržby Absolutně bez mazacích přípravků Naklápění v nulovém bodě umožňující provádění rozměrově přesných pokosových řezů Naklápění v nulovém bodě 0 46 Výška řezu 200 mm při 90 stupních, Výška řezu 140 mm při 45 stupních Vedení náklopných segmentů Easy-Glide, lehčeji to nejde! Přesné oboustranné zavěšení Vysoká zatížitelnost a dlouhá životnost Naklápění bez možných vůlí Prachuvzdorné Absolutně bez údržby Absolutně bez mazacích přípravků 6 let záruky Dokonalých výsledků při odsávání se dosahuje prostřednictvím nově vyvinutého horního ochranného krytu a odsávání z prostoru pod stolem. Odsávání z prostoru pod stolem obklopuje celou pilovou jednotku. Kanál pro piliny a třísky je z hlediska technických požadavků odsávání dokonale tvarován a optimalizované odvádění pilin od předřezové jednotky navíc zajišťuje naprosto dokonalé výsledky při odsávání. Odsávání umístěné pod stolem zajišťuje čistší pracovní prostředí Kanál pro piliny s dokonalým tvarem odpovídajícím všem technickým požadavkům odsávání Optimalizovaný odvod pilin od předřezávací jednotky 19

20 Software pro optimalizaci řezání Ardis Optimalizace přířezů je při použití formátovacích kotoučových pil Format-4 okamžitě proveditelná a mimořádně snadná. To je umožněno integrací programu pro optimalizaci řezů Ardis do koncepce obsluhy strojů Format-4. Všechny funkce jsou přehledně znázorněny v obslužném rozhraní. Jedná se např. o takové parametry, jako jsou šířka nástroje a ořez nebo také směr průběhu let dřeva a kresby dezénu u dekoračních laminovaných desek to vše šetří čas, materiál a v konečném důsledku i náklady. Výhody jsou jasné. Díky integraci programu pro optimalizaci řezu Format-4 do koncepce stroje a obsluhy lze všechny pracovní operace provádět účinně a rychle z jednoho místa. Díky snadné obsluze, přehlednému a uživatelsky přátelskému rozhraní obslužné plochy není nutné zaškolení. 20

21 Optimalizace řezu jen ve 3 krocích! Krok 1: Vkládání nebo kopírování kusovníku do tabulky 1 1 Krok 2: Vložení disponibilních základních materiálů Krok 3: Optimalizace, tisk a zpracování 2 3 Tiskárna štítků Tiskárna štítků nejen zajišťuje řádné označování jednotlivých obrobků popisem, nýbrž také umožňuje racionální následné opracování. Pomocí čtečky čárového kódu je tak např. možno zcela jednoduše přebírat programy pro následné pracovní operace prováděné na CNC obráběcích centrech a na olepovačkách hran. Při použití tiskárny štítků ušetříte cenný výrobní čas a zvýšíte tak produktivitu, kvalitu a tím i svůj zisk.

22 Dílna propojená prostřednictvím sítě Mimořádné zvýšení produktivity při propojení programu Flash 3D a strojů Format-4 připojených k datové síti! Ardis Přenos dat do programu Ardis Přenos dat do formátovací kotoučové pily Přenos dat do tiskárny štítků Plánování pomocí programu Flash 3D Stačí zadat jen několik parametrů a program Flash 3D vytvoří během velmi krátké doby, například rovnou během prodejního rozhovoru, naprosto profesionální návrh nábytku, odpovídající individuálnímu zadání. Flash 3D automaticky vygeneruje data pro: prezentaci konstrukci kalkulace výrobu (CNC a olepovačka hran) Optimalizace přířezů pomocí programu Ardis Optimalizace přířezů je při použití formátovacích kotoučových pil Format-4 okamžitě proveditelná a mimořádně snadná. To je umožněno integrací programu pro optimalizaci řezů Ardis do koncepce obsluhy strojů Format-4. Všechny funkce jsou přehledně znázorněny v obslužném rozhraní. Jedná se např. o takové parametry, jako jsou šířka nástroje a ořez nebo také směr průběhu let dřeva a kresby dezénu u dekoračních laminovaných desek to vše šetří čas, materiál a v konečném důsledku i náklady. Přířezy a formátovací řezy Optimalizované výrobní údaje se přenášejí z přípravy práce po síti na formátovací pilu. Výrobní operace se zobrazují na TFT displeji formátovací pily. Dorazy a řezné úhly se polohují automaticky. Ke každému obrobku se vytiskne štítek s čárovým kódem, obsahující potřebné informace pro další opracování na CNC a olepovačce hran.

23 Moderní truhlářská dílna: všechny stroje tvoří jeden celek Využijte potenciál pro zvýšení produktivity a zapojte Flash 3D a program Wood Flash do všech procesů ve Vaší dílně, od přípravy práce až po formátovací pilu, CNC a olepovačku hran Převzetí dat pomocí čtyčky čárového kódu Obrábění pomocí systému CNC Po načtení čárového kódu do systému CNC se zavede odpovídající program. V jazyce používaném v oboru IT se tento proces nazývá převzetí dat. Tento způsob eliminuje výskyt zdrojů chyb a přispívá tak k zajištění vyšší kvality - každý jednotlivý opracovávaný díl je kvalitním výrobkem. Olepování hran Informace o tom, které strany dílce, jakým druhem a tloušťkou hrany, mají být olepeny, jsou graficky znázorněny na etiketě, což opět šetří cenný výrobní čas! Hotový výrobek získaný během neuvěřitelně krátké doby výrobního cyklu Zvýšení produktivity dosažené pomocí strojů Format-4 připojených k datové síti je bez ohledu na složitost tvaru obrobku naprosto jedinečné. Je prokazatelnou skutečností, že při použití strojního parku Format-4 lze bez ohledu na druh obrobku dosáhnout výrazného zkrácení výrobního času.

24 24

25 Posuvný stůl vrchol technologie! Nedosažitelná přesnost a lehkost chodu! Vysoce dimenzovaný a na nejvyšší zatížení koncipovaný formátovací stůl se vznáší po vedení X-Roll, dokonale vyvinutém, nejmodernější technologii používajícím vodícím systému formátovacích stolů Format-4. Díky uspořádání válečků do X se vzniklé zatížení roznáší optimálně na všechny strany. Lineární pohyb kalených válečků po tvrzených a broušených vodících plochách zaručuje nedosažitelnou přesnost a lehkost chodu. X-Roll Vám zaručuje kvalitu a přesnost, kterou očekáváte od Vaší nové formátovací pily. Závěrem ještě jeden důvod proč se rozhodnout pro Format-4: výrobcem garantovaná 6 ti letá záruka potvrzuje spolehlivost vodícího systému X-Roll. Nové, ergonomické madlo. Na přání : Spouštěcí tlačítka pro hlavní a předřezový kotouč jsou perfektně integrována. Přijde na to: Extrémně lehký chod a vysoká životnost vodícího systému. Díky válečkovému uložení nedochází k bodovému zatížení! Prachuvzdorná konstrukce zaručuje lineárnímu vedení čisté a bezprašné prostředí Tvrzené a broušené styčné plochy vodících lišt ZÁRUKA 6 let : na X-Roll, systém formátovacích a čepovacích stolů! Dlouhá životnost Dlouhá životnost lineárního válečkového uložení formátovacího stolu Format-4 je garantována vyloučením bodového zatížení. Stabilita Díky masivní konstrukci nedochází k žádnému chvění. Ochrana vedení před znečištěním: Prachová ochrana speciálními stěrkami 12x 4 stírací kartáče 8 silikonových stěrek Bez údržby: Bezúdržbový a prachuvzdorný systém díky zakrytým integrovaným bočním vedením. 25

26 Paralelní pravítko Velmi lehký chod paralelního pravítka po tyčovém profilu. Rychloaretace jednou rukou a jemné nastavavení vám zaručují rychlé a přesné nastavení pravítka na vámi požadovanou hodnotu. Paralelní pravítko může být svojí vodící plochou umístěno vůči stolu pily kolmo nebo vodorovně. Elektronický digitální ukazatel řezné šířky, hodnota nastavení zřetelná z každé pracovní pozice Paralelní pravítko lze vybavit digitálním odečtem. Dokonalá integrace elektroniky umožňuje otáčením displeje o 90 shlédnout zobrazenou polohu pravítka z různých pracovních poloh. Dodatečné funkce displeje, jako například přírůstková (řetězcová) vám usnadní vaší každodenní práci. Digitální odečet řezné šířky s automatickou kompenzací při naklopeném pilovém kotouči. Vynikající standardní výbavu představuje přehledná stupnice na stolu kotoučové pily pro přesné nastavení řezné šířky a možnost odklopení paralelního pravítka pod úroveň stolu. Další pozoruhodné funkce a vlastnosti : Dobře odečitatelné hodnoty zobrazované na podsvětleném displeji s červenými LED Díky připojení ke zdroji napájení stroje odpadá potřeba použití baterie Automatické rozpoznávání svislé nebo vodorovné polohy pravítka Rozměrová kompenzace dle šířky zubu pilového kotouče Stupnice stolu ve standardní výbavě Jemné nastavení ve standardní výbavě 26

27 Řízené polohování paralelního pravítka Elektromotorické polohování paralelního pravítka se provádí prostřednictvím kuličkového tažného vřetena, které je integrováno ve stole okružní pily a tím i chráněno proti prachu. Přesnost v řádu 1/10 mm, vysoká rychlost posuvů jakož i možnost současného polohování paralelního pravítka a nastavování výšky a úhlu pilového kotouče zajišťují přesné obrábění a šetří cenný pracovní čas. Automatická rozměrová korekce při vodorovné poloze pravítka Parkovací poloha paralelního pravítka Zamezení kolizím s pilovým kotoučem dosažené sladěním databáze nástrojů s řízením polohování Paralelní pravítko lze odklápět v celém rozsahu řezné šířky 27

28 Výložník Rozměrný výložník s navalovacím válečkem, osminásobně uložené podpěrné rameno zajišťující extrémně klidný chod i při největším zatížení NOVÉ : Teleskopický doraz Pravítko teleskopicky vysunutelné umožňuje řezy až do 3200 mm. Ve standardní výbavě získáváte technickou úroveň a komfort špičkové třídy. Ke straně obsluhy naklopená měrka a odečítací lupa na posuvném dorazu garantují přesné nastavení polohy dorazu. Na desetinu přesně Na přání vybavíme vaší Format-4 pravítkem výložníku s digitálním odečtem. Na ergonomicky umístěném displeji můžete odečítat polohu s desetinou přesností. Dodatkové funkce jako např. jemné nastavení či přírůstková (řetězcová) funkce vám ulehčí vaši každodenní práci. Zajištění polohy 90 Teleskopické pravítko se zajišťuje v poloze 90 pomocí pouze jediné kličky. Opakovatelné přesné nastavení pravého úhlu přitom zajišťuje bajonetový uzávěr integrovaný ve výložníkovém stole. 28

29 NOVÉ : Řízené pravítko výložníku Modely s řídicím systémem e-motion mohou být vybaveny novým, řízeným pravítkem výložníku. Řízené pravítko, použitelné jak na přední, tak na zadní straně výložníku, je vybaveno dvěma posuvnými dorazy, přičemž max. nastavitelná délka činí 3400 mm. Teleskopickou část lze sejmout pomocí pouhých několika snadných úkonů, což přispívá k další úspoře místa. V závislosti na nastaveném úhlu pokosu se provádí automatické kompenzace délky. 29

30 Detaily, které vás nadchnou! Postřikovací zařízení V případě potřeby řezání neželezných kovů a plastů lze vaší Format-4 vybavit postřikovacím zařízením. Tato jednotka zajistí dodání vysoce účinného maziva ze zásobníku vedením až na trysku u pilového kotouče. Nové : Pneumatická přítlačná lišta Oba přítlačné segmenty (1:1) jsou ovladatelné samostatně. Upínací délka činí 3000 mm, upínací výška 80 mm. Vhodné zejména pro dlouhé a tenké materiály, jako např. dýhy

31 Horní kryt Horní kryt Format-4 je tvarově ideálně integrován do designu stroje. Obsluha je jednoduchá a komfortní. Pomocí rukojeti lze horní kryt odblokovat a celý odsunout z prostoru stolů stroje. Odsávácí kryt se automaticky přizpůsobí výšce řezaných dílců a poskytuje vždy optimální bezpečnost práce a odpovídající výkon odsávání. Délka řezu od středu pilového kotouče k trubce horního krytu činí 850 mm při maximální výškce řezu. Podle výšky řezu a průměru pilového kotouče lze docílit délky řezu mm. Díky tomu lze pohodlně dělit i dlouhý deskový materiál, jako např. kuchyňské pracovní desky. Dokonalých výsledků při odsávání se dosahuje prostřednictvím nově vyvinutého horního ochranného krytu a odsávání z prostoru pod stolem. Horní ochranný kryt pozoruhodné konstrukce lze snadno výškově přestavovat pomocí lineárního vedení. Piliny jsou z ochranného krytu odváděny prostřednictvím krátké odsávací hadice do odsávací roury. Dálkové odblokování Na přání může být stroj kappa 550 vybaven také dálkově ovládaným odblokováním. Pomocí této funkce lze bez námahy a pohodlně odsouvat horní kryt z přední strany stroje mm 31

32 Příslušenství Pokosové pravítko formátovacího stolu Pravítko je určeno pro přesné pokosové řezy v rozmezí +45 až 45 dle na formátovacím stolu umístěné stupnice. Pro upnutí pravítka na stůl není nutné používat nářadí, pravítko se upíná ke kameni zasunutém v drážce stolu. Ergonomicky naklopená stupnice směrem k obsluhujícímu personálu a odečítací lupa zajišťují přesné nastavení až do 1100/2050 mm Konstrukce posuvného dorazu je uzpůsobena lehkému přesouvání po pravítku. Posuvný doraz zaručuje také přesné přiložení do špičky seříznutého obrobku. Stupnice je ergonomicky naklopena k obsluze a umožňuje pohodlné a přesné odečítání požadovaných hodnot až do 2000 mm. Boční ruční páka, s možností rychlého upevnění v libovolné poloze na formátovacím stole. 32

33 Elektronická dvojitá pokosová šablona , Patentovaná elektronická dvojitá úhlová šablona Format-4 hodnotné příslušenství dokonalých formátovacích pil. Umožňuje pokosové řezy různě širokých dílců pro spojení v libovolném úhlu. Vložení šířek obrobku A, B a vložení požadovaného úhlu spojení se provádí na klávesnici integrovaného počítače. Následně jsou okamžitě zobrazeny příslušné hodnoty pro nastavení jednotlivých úhlů. Po snadném nastavení díky barevnému odlišení stupnic lze ihned provést příslušné řezy. Výsledek je navlas přesný! Posuvné dorazy lze nastavit do mm pomocí stupnice. Délkovou kompenzaci vám zajistí nóniová stupnice. 33

34 Příslušenství Precizní přířezy a paralelní řezy s formátovacím stolem Nastavení čistého rozměru Pravítko pro paralelní řezy Ideální příslušenství posuvného formátovacího stolu. Využijte celkovou plochu výložníku, posuvného stolu a podpěrné plochy pod posuvným dorazem. Získáte záruku dokonale rovnoběžných řezů! Doraz je nastavitelný od 25 do 1000 mm, hodnotu nastavení odečítáte pod lupou Prodloužení výložníku Teleskopické prodloužení výložníku s druhým navalovacím válečkem. Možnost prodloužení až o 500 mm. 34

35 Dopravní a montážní vozík výložníku Konečně: rychle, snadno a bez velkého úsilí můžete nyní připevnit či sejmout výložník. Na transportním vozíku výložník odvezete a uklidíte jej na příslušné místo. Druhý podpěrný rám pro deskové přířezy

36 Technické údaje kappa 550 kappa 550 x-motion kappa 550 e-motion POS Elektrovýbava 001 3x 400 V S S S 002 3x 230 V W W W Hz S S S Hz W W W 006 Výkon motoru 7,5 PS (5,5 kw) S1, 3 otáčky 3000/4500/6000 ot/min S S S 007 Výkon motoru 10,0 PS (7,5 kw) S1, 3 otáčky 3000/4500/6000 ot/min O O O 008 Výkon motoru 15,0 PS (11,0 kw) S1, 2 otáčky 2800/4000 ot/min (nelze u 3x 230 V) O O O 010 Start hvězda/trojúhelník S S S 017 Výkon motoru 7,5 PS (5,5 kw) S1, plynulá regulace otáček, ot/min O O O 018 Výkon motoru 10,0 PS (7,5 kw) S1, plynulá regulace otáček, ot/min (nelze u 3x 230 V) O O O 012 Beznapěťová svorka pro řízení odsávání O O O 029 Elektrovýbava 3x 230 V, 60 Hz O O O Pilová jednotka Průměr pilového kotouče mm, řezná výška max. 200 mm S S S 070 Průměr pilového kotouče mm, řezná výška max. 84 mm, kryt EURO II na děl. klínu namísto horního krytu O - - Elekktromotorické nastavení řezné výšky S S S Elekktromotorické nastavení řezného úhlu 0 46 S S S 071 Odkládací schránka pro 5 pilových kotoučů o max. průměru 400 mm O O O Pila s prodloužením stolu do 1200 mm za osou pilového kotouče, ocel s ochranným povlakem na povrchu S S S 072 Pila s prodloužením stolu do 1620 mm za osou pilového kotouče, eloxovaný hliník O O O 073 Postřikovací zařízení pro zpracování lehkých kovů a plastů O O O 074 Předřezová jednotka Classic, 1,1 kw, předřezový kotouč-ø 120/125 mm v kombinaci s kotoučem o max. Ø 400 mm (max. O O O Ø kotouče 500 mm při demontovaném předřezovém kotouči) 075 Předřezová jednotka Automatic, automatické vysunutí a zasunutí předřezávacíko kotouče, 1,1 kw, předřezový kotouč-ø 120/125 mm v kombinaci s kotoučem o max. Ø 400 mm (max. Ø kotouče 500 mm O O O při demontovaném předřezovém kotouči) 076 Předřezová jednotka Control, řízené polohování předřezávacího kotouče ve třech osách (výškově, šířkově a stranově) vč. parkovací pozice, 1,1 kw, předřezový kotouč-ø 120 mm v kombinaci s kotoučem - O O o max. Ø 400 mm, rozsah nastavení 3,0 3,8 mm, (max. Ø kotouče 550 mm při předřezovém kotouči v parkovací pozici) 077 Upínací příruba pro předřezový kotouč s upínacím průměrem 22 mm namísto 20 mm, pro předř. jednotku Classic W W W kappa 550 kappa 550 x-motion kappa 550 e-motion POS Řízení 020 Řízení pilové jednotky kappa 550 s tříčíselným LED displejem pro řeznou výšku, řezný úhel a otáčky na ovládacím panelu ve stojanu stroje S Řízení pilové jednotky kappa 550 x-motion s LCD obrazovkou 5,7 (145 mm) s Touch-creen funkcí na ovládacím panelu ve výšce očí - S Řízení pilové jednotky kappa 550 e-motion s barevnou TFT obrazovkou 10,4 (264 mm) s Touch-creen funkcí na ovládacím panelu ve výšce očí; - - S USB port a příprava pro síťové propojení 026 Úprava elektrokabeláže pro demontáž horního odsávacího krytu a horního ovládacího panelu - O O 025 Přepnutí zobrazovaných hodnot do palců W W W Ochranné prvky 080 Horní kryt, kryt pro polohu kotouče v 90, kryt pro kotouč v naklopené poloze, výškově stavitelný, z pracovní pozice odsunutelný S S S 081 Pedál pro odsunutí horního krytu na přední straně stroje O O O Řezná šířka a paralelní pravítko 082 Řezná šířka 1000 mm, ocel s ochranným povlakem na povrchu S S Řezná šířka 1250 mm, eloxovaný hliník O O S 084 Řezná šířka 1600 mm, eloxovaný hliník O O - Paralelní pravítko 1200 mm s jemným nastavením, odklopné S S Digitální odečet řezné šířky s automatickou kompenzací při naklopeném pilovém kotouči O O Řízené paralelní pravítko s digitálním odečtem na pravítku, řezná šířka 1250 mm O Řízené paralelní pravítko s digitálním odečtem na pravítku, řezná šířka 1600 mm O Řízené paralelní pravítko s digitálním odečtem na ovládacím panelu ve výšce očí, řezná šířka 1250 mm - O S 089 Řízené paralelní pravítko s digitálním odečtem na ovládacím panelu ve výšce očí, řezná šířka 1600 mm - O O Formátovací stůl eloxovaný, vodící systém X-Roll 131 Formátovací stůl X-Roll, řezná délka a délka stolu 2800 mm, sámovací patka S S S 132 Formátovací stůl X-Roll, řezná délka a délka stolu 3200 mm, sámovací patka O O O 133 Formátovací stůl X-Roll, řezná délka a délka stolu 3700 mm, sámovací patka O O O 139 Ovládání motoru hlavního kotouče v madle posuvného stolu O O O 139A Ovládání motorů hlavního a předřezávacího kotouče v madle posuvného stolu O O O 36

37 kappa 550 kappa 550 x-motion kappa 550 e-motion POS Výložníky a pravítka 160 Výložník 1250 x 650 mm S S S 163 Úhlová šablona výložníku s délkovou kompenzací (jen v kombinaci s poz. 160) O O O 161 Výložník X-Roll 1250 x 650 mm s posuvnou podpěrnou lištou a digitálním ukazatelem úhlu O O O 162 Výložník 1250 x 650 mm s paralelogramovým přestavením a digitálním ukazatelem úhlu (ne v kombinaci s řeznou délkou 3700 mm) O O O 164 Prodloužení výložníku s navalovacím válečkem do 500 mm (ne v kombinaci s paralelogramovým výložníkem) O O O 165 Odsuvné zařízení pro výložník vč. pravítka (jen v kombinaci s poz. 72) O O O 166 Pravítko výložníku 3200 mm, stavitelné 90 45, 2 dorazy analog S S S 167 Pravítko výložníku, nastavitelné 90 45, 1 posuvný doraz do 1900 mm digital, teleskopické prodloužení s dorazem do 3200 mm analog O O O 168 Pravítko výložníku 3200 mm, nastavitelné 90 45, 2 posuvné dorazy digital O O O 169 Pravítko výložníku s řízenými dorazy, rozsah posuvu mm, odnímatelné teleskopické prodloužení do 3400 mm s druhým dorazem (ne v kombinaci s poz. 160) - - O C A C B B A Obal Tepelně ošetřená paleta dle předpisů IPPC W W S Příprava pro transport Container kappa 550, paleta 2100 x 1500 mm O O O Délka formátovacího stolu A mm B mm C mm 2800 mm (1604/1954) 1900 (3200) 3200 mm (1604/1954) 1900 (3200) 3700 mm (1604/1954) 1900 (3200) e-motion 6344/7144/ / (3200) Příslušenství pro ARDIS (kappa 550 e-motion) Postprocesor pro generování dat ze softwaru Ardis pro zpracování na formátovacích pilách Format Format-4 Optimalizační nářezový software Opti-4 by Ardis, vč. postprocesoru s funkcemi: Nastavitelná tloušťka pilového kotouče, Až 100 řádků v kusovníku, Ořezávací míra volitelná pro každou jednotlivou desku, Možný tisk řezných plánů, kusovníku a seznamu desek, Zoom funkce v náhledu, Až 5 desek v optimalizačním kroku ( Není zahrnuto v ceně; instalace a softwarové zaškolení zajišťuje zákazník ) Tiskárna termoetiket, držák na stroji, integrovaný tiskový server, pouze s Optimalizačním nářezovým softwarem Ardis vč. softwarového modulu pro tisk štítků ( ); cena nezahrnuje síťové propojení, připojení tiskárny k el. síti a instalaci Softwarový modul pro tisk štítků pomocí síťového propojení Optimalizační nářezový software Opti-4 by Ardis Čtečka čárových kódů Gryphon D130 s držákem a montážní sadou, ve spojení s Optimalizačním nářezovým softwarem Ardis vč. softwarového modulu pro generování čárových kódů ( ) Softwarový modul pro generování čárových kódů v rámci Optimalizačního nářezového softwaru Opti-4 by Ardis Dřevoobráběcí stroje programu Format-4 jsou odzkoušeny předními evropskými zkušebními ústavy a jsou expedovány v předepsaných bezpečnostních výbavách příslušných zemí a s předepsanými ochrannými prvky. Některé stroje jsou zobrazeny v nadstandardní výbavě a s příslušenstvím, které není součástí standardní dodávky. Změny technických údajů, chyby tisku a sazby vyhrazeny. Odpovídající standardní výbavu a příslušné ceny neleznete v platném ceníku. S= Standardní výbava, O= Volitelná individuální výbava za příplatek, W= Volba výbavy bez cenového navýšení, Z= příslušenství za příplatek 37

38 kappa 30 kappa 40 kappa 40 x-motion dual 51 plan 51 Formátovací pila Formátovací pila Formátovací pila Srovnávací a tloušťkovací frézka Srovnávací frézka kappa 550 kappa 550 x-motion kappa 550 e-motion Formátovací pila Premium Formátovací pila Premium Formátovací pila Premium profit H20/H22/H24/H20 MT CNC obráběcí centra perfect 610/710 Olepovačky hran 38

39 profil 45 exact 51 exact 63 kappa V60 kappa automatic Frézka s náklopným hřídelem Tloušťkovací frézka Tloušťkovací frézka Vertikální formátovací pila Horizontální velkoplošná pila finish 950/952 finish 1102/1302 RL 125/160/200 RL 250/300 Širokopásové brusky Širokopásové brusky Filtrační jednotky Filtrační jednotky HVP Dýhovací lis s vytápěnými deskami Nástroje pro CNC a standardní dřevoobráběcí stroje Dílenské příslušenství a podavače Náš kompletní výrobní program naleznete v našich nových katalozích. Vyžádejte si bezplatný katalog!

40 Váš partner pro FORMAT-4 FORMAT-4 výroba strojů KR-Felder-Straße 1 A-6060 HALL in Tirol AUSTRIA Tel Fax info@format-4.com Okamžité INFO na: CZ Tel ; Fax SK Tel ; Fax FORMAT-4 výroba strojů KR-Felder-Straße 1 A-6060 Hall in Tirol Tel Fax info@format-4.com PT/VA 01/2009 FORMAT-4 Austria Změny technických údajů bez předchozího oznámení, tiskové chyby a omyly vyhrazeny.
