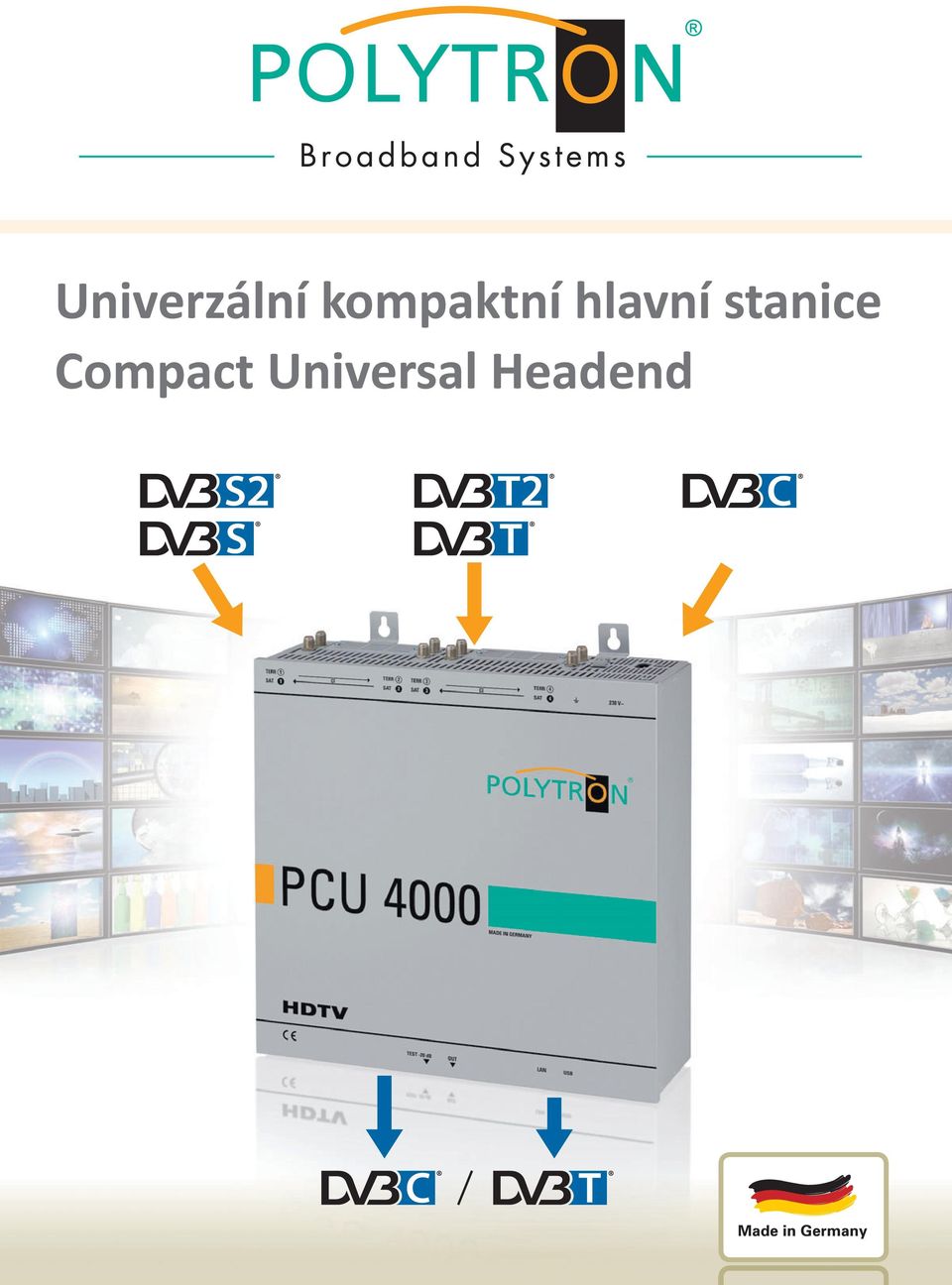

Univerzální kompaktní hlavní stanice Compact Universal Headend

Transkript

1 Univerzální kompaktní hlavní stanice Compact Universal Headend

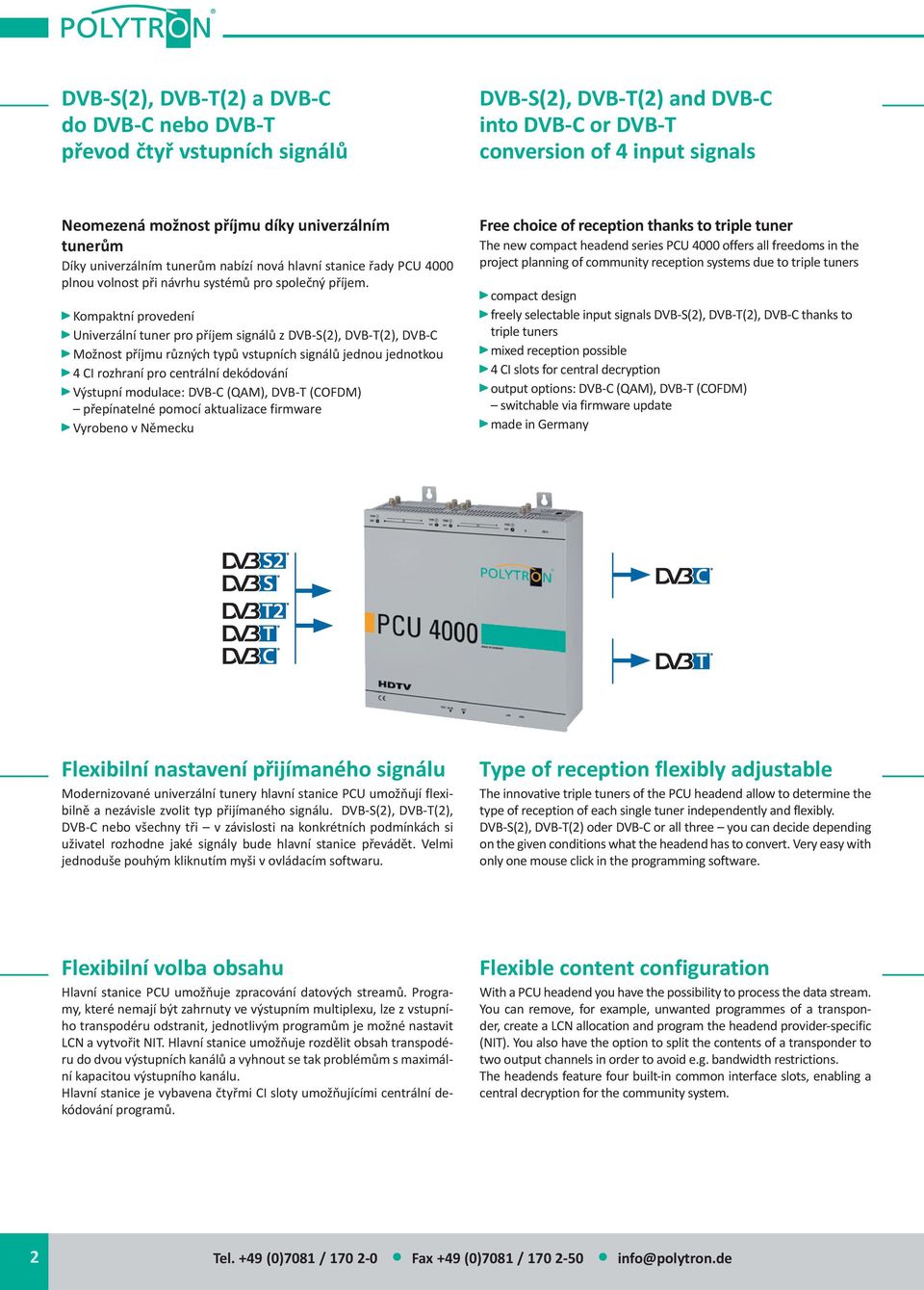

2 DVB-S(2), (2) a do nebo převod čtyř vstupních signálů DVB-S(2), (2) and into or conversion of 4 input signals Neomezená možnost příjmu díky univerzálním tunerům Díky univerzálním tunerům nabízí nová hlavní stanice řady PCU 4000 plnou volnost při návrhu systémů pro společný příjem. Kompaktní provedení Univerzální tuner pro příjem signálů z DVB-S(2), (2), Možnost příjmu různých typů vstupních signálů jednou jednotkou 4 rozhraní pro centrální dekódování Výstupní modulace: (QAM), (COFDM) přepínatelné pomocí aktualizace firmware Vyrobeno v Německu Free choice of reception thanks to triple tuner The new compact headend series PCU 4000 offers all freedoms in the project planning of community reception systems due to triple tuners compact design freely selectable input signals DVB-S(2), (2), thanks to triple tuners mixed reception possible 4 slots for central decryption output options: (QAM), (COFDM) switchable via firmware update made in Germany Flexibilní nastavení přijímaného signálu Modernizované univerzální tunery hlavní stanice PCU umožňují flexibilně a nezávisle zvolit typ přijímaného signálu. DVB-S(2), (2), nebo všechny tři v závislosti na konkrétních podmínkách si uživatel rozhodne jaké signály bude hlavní stanice převádět. Velmi jednoduše pouhým kliknutím myši v ovládacím softwaru. Type of reception flexibly adjustable The innovative triple tuners of the PCU headend allow to determine the type of reception of each single tuner independently and flexibly. DVB-S(2), (2) oder or all three you can decide depending on the given conditions what the headend has to convert. Very easy with only one mouse click in the programming software. Flexibilní volba obsahu Hlavní stanice PCU umožňuje zpracování datových streamů. Programy, které nemají být zahrnuty ve výstupním multiplexu, lze z vstupního transpodéru odstranit, jednotlivým programům je možné nastavit LCN a vytvořit NIT. Hlavní stanice umožňuje rozdělit obsah transpodéru do dvou výstupních kanálů a vyhnout se tak problémům s maximální kapacitou výstupního kanálu. Hlavní stanice je vybavena čtyřmi sloty umožňujícími centrální dekódování programů. Flexible content configuration With a PCU headend you have the possibility to process the data stream. ou can remove, for example, unwanted programmes of a transponder, create a LCN allocation and program the headend provider-specific (NIT). ou also have the option to split the contents of a transponder to two output channels in order to avoid e.g. bandwidth restrictions. The headends feature four built-in common interface slots, enabling a central decryption for the community system. 2 Tel. +49 (0)7081 / Fax +49 (0)7081 / info@polytron.de

3 Flexibilní nastavení výstupní modulace Výstupní signály hlavní stanice PCU lze jednoduše měnit z na a naopak pomocí aktualizace firmware. Díky tomu jsou hlavní stanice PCU flexibilní a univerzálně použitelné. Flexible output selection The PCU headends output signals can be changed easily from to and vice versa by a firmware update. The PCU headends are completely flexible and universal applicable. Flexibilní v nastavování parametrů Snadné programování pomocí PC a integrované LAN rozhraní umožňují flexibilní a spolehlivé ovládání hlavní stanice. Flexible setting of the parameters The easy PC programming and the integrated LAN controller enable a flexible and reliable management of the headend. Univerzální aplikace Hlavní stanice POLTRON řady PCU poskytuje moderní řešení při příjem signálů pro rekonstrukce kabelových systémů. Universal application Whether modernization of existing reception systems using the existing wiring or new installations, with the POLTRON PCU series you build TV reception systems on the latest state of the art. Nekompromisní: Vyrobeno v Německu Použití nejkvalitnějších komponentů a pečlivě navržené technické řešení, prodlužují životnost hlavní stanice. Po instalaci systém poskytuje dlouhodobě uživatelům televizní a radiové služby na nejvyšší úrovni. Uncompromising: Made in Germany The high quality of the components and the elaborate technical design increases the lifetime of the headend. Once installed the system provides the participants with high-quality TV and radio signals over years. Phone +49 (0)7081 / Fax +49 (0)7081 / info@polytron.de

4 DVB-S(2) / (2) / do nebo Převod čtyř pozemských kanálů Hlavní stanice s univerzálními tunery převádí čtyři pozemské nebo kabelové kanály na kanály s modulací nebo. Každý ze vstupů je vybaven rozhraním pro dekódování zakódovaných signálů. Duální modulátory umožňují rozdělit obsah vybraných multiplexů do dvou výstupních kanálů a předejít tak problémům se šířkou pásma. Hlavní stanice se snadno a rychle programuje přes rozhraní USB. Další funkcionality - LCN, NIT, TSP, ovládání po LAN. Vývoj a výroba v jednom závodě společně s použitím vysoce kvalitních komponentů jsou zárukou spolehlivosti a dlouhé životnosti kompaktních hlavních stanic pro společný příjem POLTRON. Univerzální tuner, vstupní signály libovolně volitelné 4x slot Příjem MPEG 2 a MPEG 4 Přepínatelný typ výstupního signálu Výstupní kanály nastavitelné v rozsahu MHz Provoz sousedních kanálů Nastavení úrovně 0-12 db Zdroj pro napájení LNB Teplotně závislé ventilátory Funkce dvojitého modulátoru Možnost úpravy obsahu transpondéru TSP Logical Channel Numbering LCN Network Information Table NIT Vestavěné rozhraní LAN Vyrobeno v Německu DVB-S(2) / (2) / into or Conversion of 4 terrestrial channels The triple tuner reception headends convert the signals of four terrestrial or cable network channels into or channels. The four inputs are each provided with a interface for decoding encrypted signals. The dual modulators can split the selected channels to two output channels in order to avoid bandwidth problems. The headends can be programmed fast and easy via the USB interface. Features like LCN, NIT, TSP, LAN administration complete the practical functionality. The high quality components and the Made in Germany in-house development and production enable you to build up reliable and durable reception systems with POLTRON QAM compact headends. triple tuners: input signal freely selectable with 4 x slots MPEG 2 and MPEG 4 compatible output signal switchable output channels freely selectable from MHz adjacent channel processing level attenuation 0-12 db built-in LNB power supply temperature-controlled fans dual modulators transponder content can be erased TSP logical Channel Numbering LCN Network Information Table NIT compatible built-in LAN controller Made in Germany Dvojité modulátory Hlavní stanice je vybavena dvojitými modulátory. Obsah vybraných transpodérů je možné rozdělit do dvou výstupních kanálů a vyhnout se tak problémům se šířkou pásma u HD programů. Dual Modulators The headends feature dual modulators, i. e. the selected transponders can be splitted to two output channels to avoid bandwidth issues with HD channels. Funkční schéma výstup Func onal schema c output Funkční schéma výstup Func onal schema c output výstupní kanál 1 dvojitý výstupní kanál 2 výstupní kanál dvojitý výstupní kanál 4 výstupní kanál 5 dvojitý výstupní kanál 6 výstupní kanál 7 dvojitý výstupní kanál 8 výstupní kanál 1 dvojitý výstupní kanál 2 výstupní kanál dvojitý výstupní kanál 4 výstupní kanál 5 výstupní kanál 6 4 Tel. +49 (0)7081 / Fax +49 (0)7081 / info@polytron.de

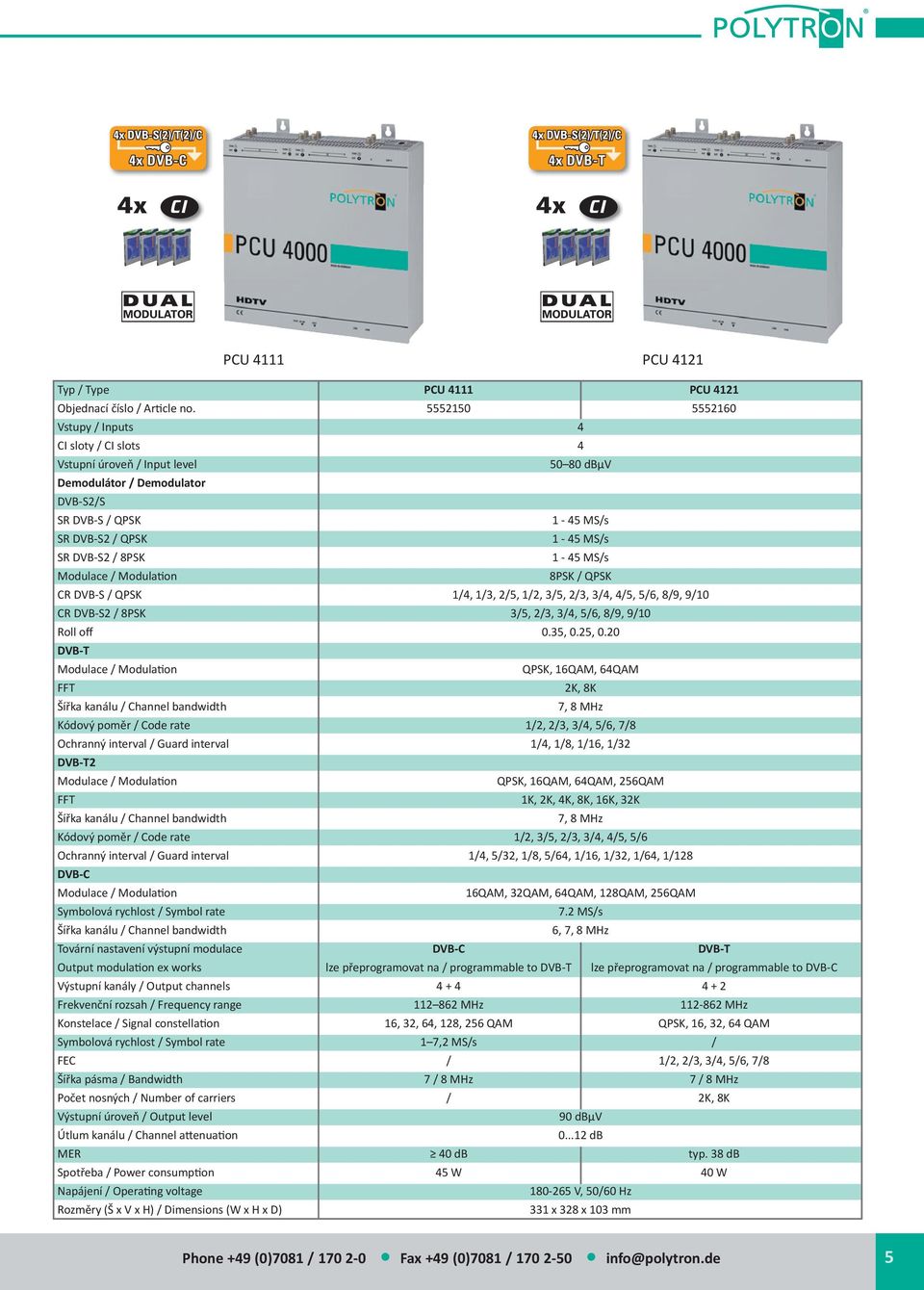

5 4x DVB-S(2)/T(2)/C 4x 4x DVB-S(2)/T(2)/C 4x 4x 4x PCU 4111 PCU 4121 Typ / Type PCU 4111 PCU 4121 Objednací číslo / Ar cle no Vstupy / Inputs 4 sloty / slots 4 Vstupní úroveň / Input level dbμv Demodulátor / Demodulator DVB-S2/S SR DVB-S / QPSK 1-45 MS/s SR DVB-S2 / QPSK 1-45 MS/s SR DVB-S2 / 8PSK 1-45 MS/s Modulace / Modula on 8PSK / QPSK CR DVB-S / QPSK 1/4, 1/, 2/5, 1/2, /5, 2/, /4, 4/5, 5/6, 8/9, 9/10 CR DVB-S2 / 8PSK /5, 2/, /4, 5/6, 8/9, 9/10 Roll off 0.5, 0.25, 0.20 Modulace / Modula on QPSK, 16QAM, 64QAM FFT 2K, 8K Šířka kanálu / Channel bandwidth 7, 8 MHz Kódový poměr / Code rate 1/2, 2/, /4, 5/6, 7/8 Ochranný interval / Guard interval 1/4, 1/8, 1/16, 1/2 2 Modulace / Modula on QPSK, 16QAM, 64QAM, 256QAM FFT 1K, 2K, 4K, 8K, 16K, 2K Šířka kanálu / Channel bandwidth 7, 8 MHz Kódový poměr / Code rate 1/2, /5, 2/, /4, 4/5, 5/6 Ochranný interval / Guard interval 1/4, 5/2, 1/8, 5/64, 1/16, 1/2, 1/64, 1/128 Modulace / Modula on 16QAM, 2QAM, 64QAM, 128QAM, 256QAM Symbolová rychlost / Symbol rate 7.2 MS/s Šířka kanálu / Channel bandwidth 6, 7, 8 MHz Tovární nastavení výstupní modulace Output modula on ex works lze přeprogramovat na / programmable to lze přeprogramovat na / programmable to Výstupní kanály / Output channels Frekvenční rozsah / Frequency range MHz MHz Konstelace / Signal constella on 16, 2, 64, 128, 256 QAM QPSK, 16, 2, 64 QAM Symbolová rychlost / Symbol rate 1 7,2 MS/s / FEC / 1/2, 2/, /4, 5/6, 7/8 Šířka pásma / Bandwidth 7 / 8 MHz 7 / 8 MHz Počet nosných / Number of carriers / 2K, 8K Výstupní úroveň / Output level 90 dbμv Útlum kanálu / Channel a enua on db MER 40 db typ. 8 db Spotřeba / Power consump on 45 W 40 W Napájení / Opera ng voltage V, 50/60 Hz Rozměry (Š x V x H) / Dimensions (W x H x D) 1 x 28 x 10 mm Phone +49 (0)7081 / Fax +49 (0)7081 / info@polytron.de 5

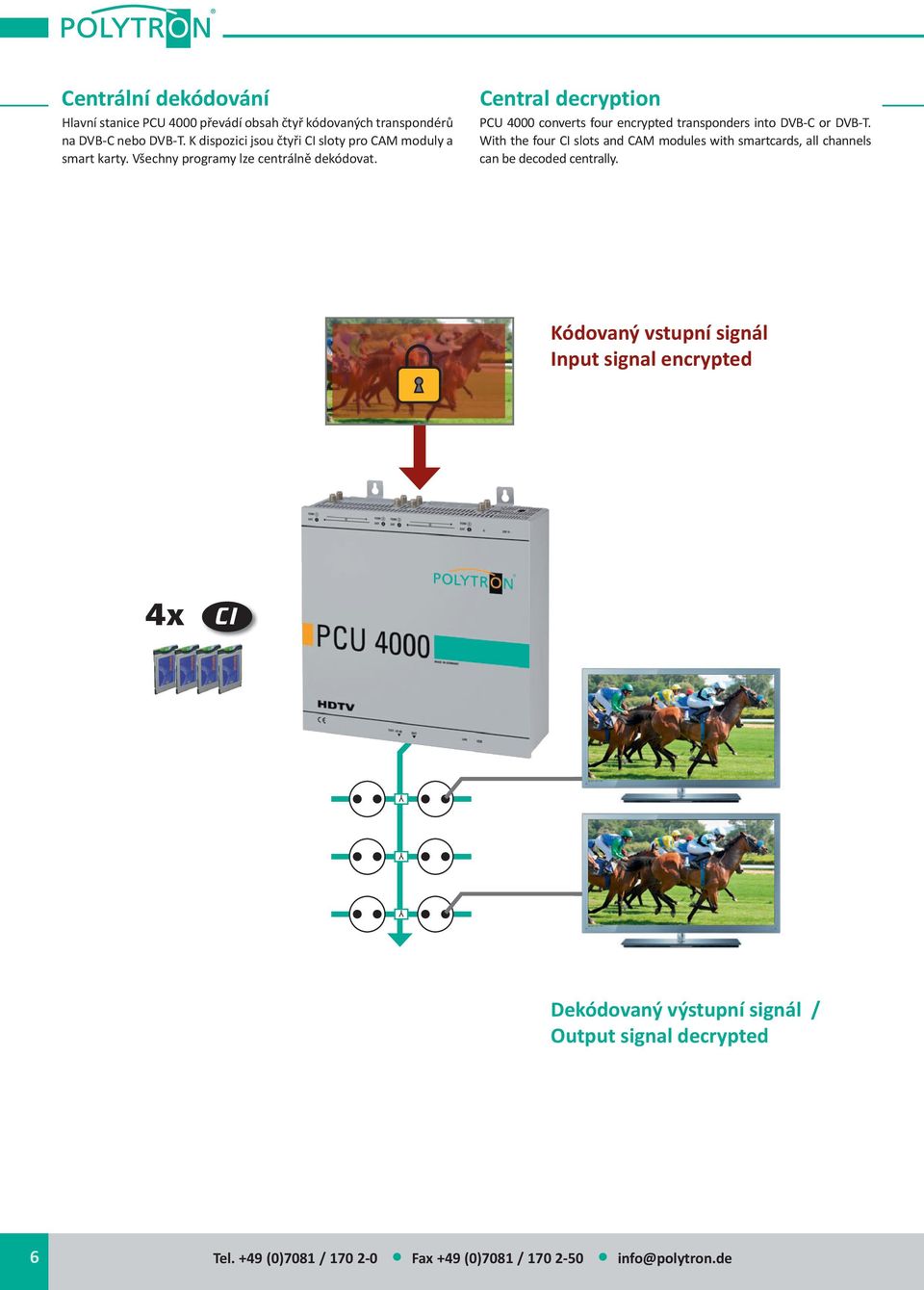

6 Centrální dekódování Hlavní stanice PCU 4000 převádí obsah čtyř kódovaných transpondérů na nebo. K dispozici jsou čtyři sloty pro CAM moduly a smart karty. Všechny programy lze centrálně dekódovat. Central decryption PCU 4000 converts four encrypted transponders into or. With the four slots and CAM modules with smartcards, all channels can be decoded centrally. Kódovaný vstupní signál Input signal encrypted 4x Dekódovaný výstupní signál / Output signal decrypted 6 Tel. +49 (0)7081 / Fax +49 (0)7081 / info@polytron.de

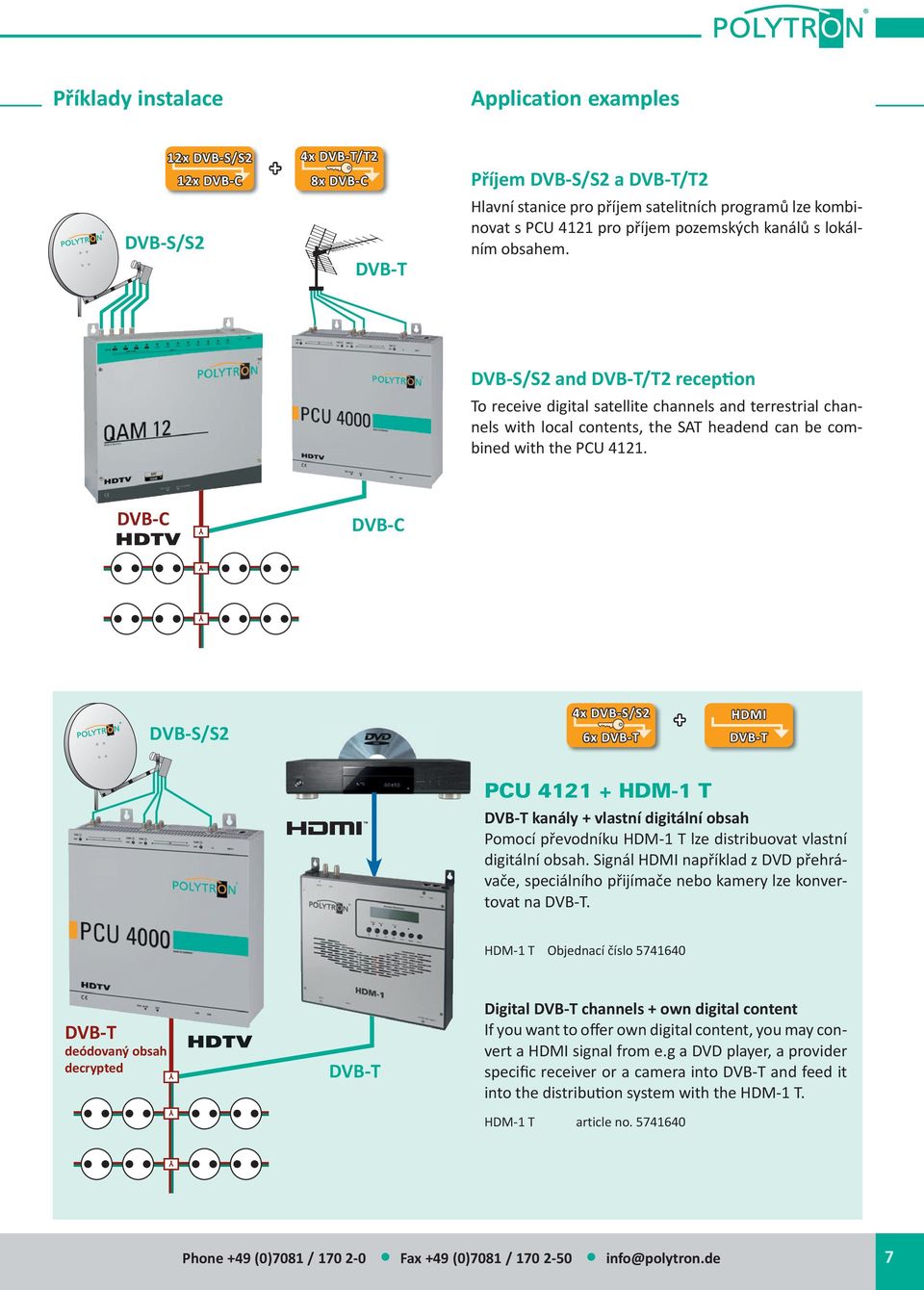

7 Příklady instalace Application examples 12x 12x + 4x 8x Příjem a Hlavní stanice pro příjem satelitních programů lze kombinovat s PCU 4121 pro příjem pozemských kanálů s lokálním obsahem. and recep on To receive digital satellite channels and terrestrial channels with local contents, the SAT headend can be combined with the PCU x 6x + HDMI PCU HDM-1 T kanály + vlastní digitální obsah Pomocí převodníku HDM-1 T lze distribuovat vlastní digitální obsah. Signál HDMI například z DVD přehrávače, speciálního přijímače nebo kamery lze konvertovat na. HDM-1 T Objednací číslo deódovaný obsah decrypted Digital channels + own digital content If you want to offer own digital content, you may convert a HDMI signal from e.g a DVD player, a provider specific receiver or a camera into and feed it into the distribu on system with the HDM-1 T. HDM-1 T article no Phone +49 (0)7081 / Fax +49 (0)7081 / info@polytron.de 7
