1 MALÉ AXIÁLNÍ VENTILÁTORY OBSAH PŘEHLED VÝROBKŮ SILENTUB...28 TDM 100, TDM TDM 300 N...32 EDM HEF 100, HEF EDM EDM DECOR DECOR DECOR SILENT SILENT SILENT FUTURE FUTURE HV HV HV TREB, TRB 200, EDAV TREB, TRB 250, HXBR TREB, TRB 300, HXBR TREB, TRB 350, HXBR HCM-N Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

2 Přehled výrobků tiché provedení SILENTUB 100 TDM 100, 200, 300 TDM 300 N EDM 80 N Provedení vsuvný ventilátor vsuvný ventilátor potrubní ventilátor nástěnný ventilátor Max. průtok [m 3 /h] Max. statický tlak [Pa] vodorovně i svisle vsunutím do potrubí nebo otvoru ve zdi vodorovně vsunutím do potrubí nebo otvoru ve zdi vodorovně Krytí IP X4 IP X4 IP X4 IP X4 Max. teplota [ C] Napětí [V] na stěnu nebo strop Regulace změnou napětí změnou napětí změnou napětí změnou napětí Výbava kuličková ložiska, zpětná klapka, filtr vibrací motoru montážní lišta součástí ventilátoru HEF 100, 120 HEF 150 EDM 100, 200 DECOR 100, 200, 300 Provedení nástěnný ventilátor nástěnný ventilátor nástěnný ventilátor nástěnný ventilátor Max. průtok [m 3 /h] Max. statický tlak [Pa] na stěnu nebo strop na stěnu nebo strop na stěnu nebo strop na stěnu nebo strop Krytí IP X4 IP X4 IP 44 (EDM 12 V IP 57) IP X4 (typ H IP X2, DECOR 12 V IP 57) Max. teplota [ C] Napětí [V] Regulace změnou napětí změnou napětí změnou napětí změnou napětí Výbava elektrická zpětná klapka, doběh mechanická zpětná klapka kuličková ložiska, elektrická zpětná klapka, doběh, nastavitelný doběh kuličková ložiska, mechanická zpětná klapka, nastavitelný doběh, hygrostat 26 elektrodesign@elektrodesign.cz

3 Přehled výrobků tiché provedení SILENT 100, 200, 300 FUTURE 100, 120 HV 150 HV 230, 300 Provedení nástěnný ventilátor nástěnný ventilátor okenní ventilátor okenní ventilátor reverzní Max. průtok [m 3 /h] Max. statický tlak [Pa] na stěnu nebo strop na stěnu nebo strop na okenní sklo nebo stěnu na okenní sklo nebo stěnu Krytí IP 45 (SILENT 12 V IP 57) IP X4 IP X4 IP X4 Max. teplota [ C] Napětí [V] Regulace změnou napětí změnou napětí typovým regulátorem typovým regulátorem Výbava filtr vibrací, kuličková mechanická zpětná klapka, ložiska, mechanická zpětná doběh klapka, nastavitelný doběh, hygrostat elektricky nebo mechanicky ovládaná žaluzie odvod dvouotáčkový, elektricky nebo mechanicky ovládaná žaluzie EDAV 200 HXBR 250 až 355 TREB, TRB HCM-N 150, 180, 225 Provedení nástěnný ventilátor nástěnný ventilátor (všechny velikosti viz. kap. 1.5) vsuvný ventilátor okenní ventilátor Max. průtok [m 3 /h] Max. statický tlak [Pa] v každé poloze v každé poloze vsunutím do otvoru ve stavební konstukci v libovolné poloze na okenní sklo Krytí IP 44 IP 54 IP 44 IP X4 Max. teplota [ C] Napětí [V] Regulace změnou napětí změnou napětí změnou napětí změnou napětí Výbava kuličková ložiska, tvarově optimalizované oběžné kolo protikorozní polyesterový nátěr, kuličková ložiska, tvarově optimalizované oběžné kolo verze TRB s montážní konzolou na stěnu mechanická žaluzie, krycí mřížka Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

4 vsuvné a vestavné SILENTUB 100 provedení s kuličkovými ložisky mimořádně tiché provedení pro náročné interiéry je z kvalitního nárazuvzdorného plastu, barva je bílá. je určena k zasunutí do potrubí. Pro zvýšení tlaku obsahuje skříň rozváděcí kolo s optimalizovaným tvarem lopatek. je diagonální z kvalitního nárazuvzdorného plastu. Na hří deli je zajištěno ocelovou pružinou. je asynchronní, vybaven ochranou proti přetížení. Je určen pro trvalý provoz. má kuličková ložiska. Maximální teplota okolí je 40 C. Provedení s dvojitou izolací, IP 44. je přístupná po odšroubování víka na motoru s kabelovou průchodkou. obsahuje odlehčovací kabelovou sponu proti vytržení kabelu. se provádí změnou napětí speciálními regulátory. emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání. Lze montovat v libovolné poloze, ale tak aby v klidu byla mechanická klapka uzavřená. Vsouvá se do stěny nebo potrubí, případně se pomocí manžety PIE 100/120 chytí na stěnu či strop. LG 100 plastová mřížka PER 100 plastová samotížná žaluziová klapka WHG 100 teleskopický nástavec s venkovní mřížkou EAK 100 el. ovládaný ventil odvodní IT 100 univerz. talířový ventil PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex flexohadice (kap. 7.3) Tvarovky stříška, odbočka, oblouk (kap. 7.3) Stahovací spony na hadice (kap. 7.3) Pie-100/120 montážní konzola Příslušenství EL DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Ventilátor vyniká velmi nízkou úrovní hluku, která je dosažena uložením motoru do speciálního silentbloku. F filtr vibrací motoru LG plastové bílé nebo hnědé venkovní a vnitřní mřížky s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez WHG 100 venkovní a vnitřní mřížka s teleskopickým potrubím EAK vnitřní elektricky ovládaný odvodní ventil, zpoždění otevření cca 45 sekund IT 100, 125 univerzální (přívodní i odvodní) talířový ventil Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu SQA elektronický prostorový senzor kvality vzduchu HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak hmotnost Ø[mm] [db(a)] [kg] regulátor doběhový spínač SILENTUB ,5 0,47 na dotaz ZN 708, DT 3, DT elektrodesign@elektrodesign.cz

5 vsuvné a vestavné SILENTUB 100 Elektrické zapojení 230V/50Hz 230V/50Hz SILENTUB SILENTUB standardní vhodné řešení s modelem SILENTUB s vnější mřížkou a nejnižší tlakovou ztrátou standardní vhodné řešení s modelem SILENTUB s vnější mřížkou, krátkým potrubím a přijatelnou tlakovou ztrátou montážní konzola na stěnu Aluflex flexibilní hadice řešení se zpětnou klapkou s nízkou tlakovou ztrátou, krátké potrubí a dvě tvarovky F pohled na snímatelnou sací dýzu s kabelovou průchodkou a svorkovnici pro připojení přívodního kabelu patentově chráněná zpětná klapka s velmi nízkou tlakovou ztrátou umožňuje bezproblémovou montáž i ve vertikální poloze unikátní řešení motoru a jeho uložení absorbující veškeré vibrace, které by se mohly přenášet do stavebních konstrukcí Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

6 vsuvné a vestavné TDM 100, TDM 200 TDM 100 TDM 200 je z kvalitního nárazuvzdorného plastu, barva je bílá. je určena k zasunutí do potrubí. Pro zvýšení tlaku obsahuje skříň rozváděcí kolo s optimalizovaným tvarem lopatek. je axiální z kvalitního nárazuvzdorného plastu. Na hří deli je zajištěno ocelovou pružinou. je asynchronní s kotvou nakrátko a stíněným pólem. Je určen pro trvalý provoz. Maximální provozní teplota okolí je 40 C. má kluzná ložiska. Provedení s dvojitou izolací. Vinutí je chráněno proti stékajícímu kondenzátu krytem. má ochranu proti přetížení. Krytí IP 44. je přístupná po odšroubování čelního víka na motoru s kabelovou průchodkou. má odlehčovací kabelovou sponu. se provádí změnou napětí spec. regulátory. emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání. horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. LG 100, 125 plastová mřížka PER 100, 125 plastová samotížná žaluziová klapka WHG 100 teleskopický nástavec s venkovní mřížkou EAK 100 el. ovládaný ventil odvodní IT 100, 125 univerz. talířový ventil PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex flexohadice (kap. 7.3) Tvarovky stříška, odbočka, oblouk (kap. 7.3) RKK zpětné klapky do potrubí Stahovací spony na hadice (kap. 7.3) Příslušenství EL DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Ventilátory jsou vhodné pro velmi krátké vzduchovody s malou tlakovou ztrátou. Ventilátory lze použít pro větrání v bytové výstavbě, pro chlazení přístrojů, ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. LG plastové bílé nebo hnědé venkovní a vnitřní mřížky s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez WHG 100 venkovní a vnitřní mřížka s teleskopickým potrubím EAK vnitřní elektricky ovládaný odvodní ventil, zpoždění otevření cca 45 sekund RKK zpětné plastové klapky do potrubí IT 100, 125 univerzální (přívodní i odvodní) talířový ventil Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu SQA elektronický prostorový senzor kvality vzduchu HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez připojení ventilátoru k síti otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak Ø[mm] [db(a)] hmotnost [kg] regulátor doběhový spínač TDM ,0 0,4 na dotaz ZN 708, DT 3, DT 4 TDM ,5 0,6 na dotaz ZN 708, DT 3, DT elektrodesign@elektrodesign.cz

7 vsuvné a vestavné TDM 300 je z kvalitního nárazuvzdorného plastu, barva je bílá. je určena k zasunutí do potrubí. je axiální z kvalitního nárazuvzdorného plastu. Má aerodynamicky a ově optimalizované lopatky. je asynchronní s kotvou nakrátko a stíněným pólem. Je určen pro trvalý provoz. Maximální provozní teplota okolí je 40 C. má kluzná ložiska s tukovou náplní na dobu životnosti. Provedení s dvojitou izolací. Ochrana proti přetížení impedancí. Krytí IP 44. je přístupná po odšroubování čelního víka na motoru s kabelovou průchodkou. Je vybavena odlehčovací kabelovou sponou. se provádí elektronickými regulátory změnou napětí. horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. emitovaný ventilátorem je měřen ve vzdálenosti 3 m v ose ventilátoru na straně sání. LG 150 plastová mřížka VK 150 plastová samotížná žaluziová klapka IT 150 univerzální talířové ventily PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex flexohadice (kap. 7.3) Tvarovky stříška, odbočka, oblouk (kap. 7.3) RKK 150 zpětné klapky do potrubí Stahovací spony na hadice (kap. 7.3) Příslušenství EL REB 1 regulátory otáček (kap. 8.2) DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Ventilátory jsou vhodné pro velmi krátké vzduchovody s malou tlakovou ztrátou. Ventilátory lze použít pro větrání v bytové výstavbě, pro chlazení přístrojů, ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez RKK zpětné plastové klapky do potrubí IT 150 univerzální (přívodní i odvodní) talířový ventil Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu REB 1 NE, N elektronický regulátor otáček pod omítku, na omítku SQA elektronický prostorový senzor kvality vzduchu HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez Pst Pa připojení ventilátoru k síti otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak Ø [mm] [db(a)] hmotnost [kg] regulátor doběhový spínač TDM ,7 REB 1 ZN 708, DT 3, DT 4 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

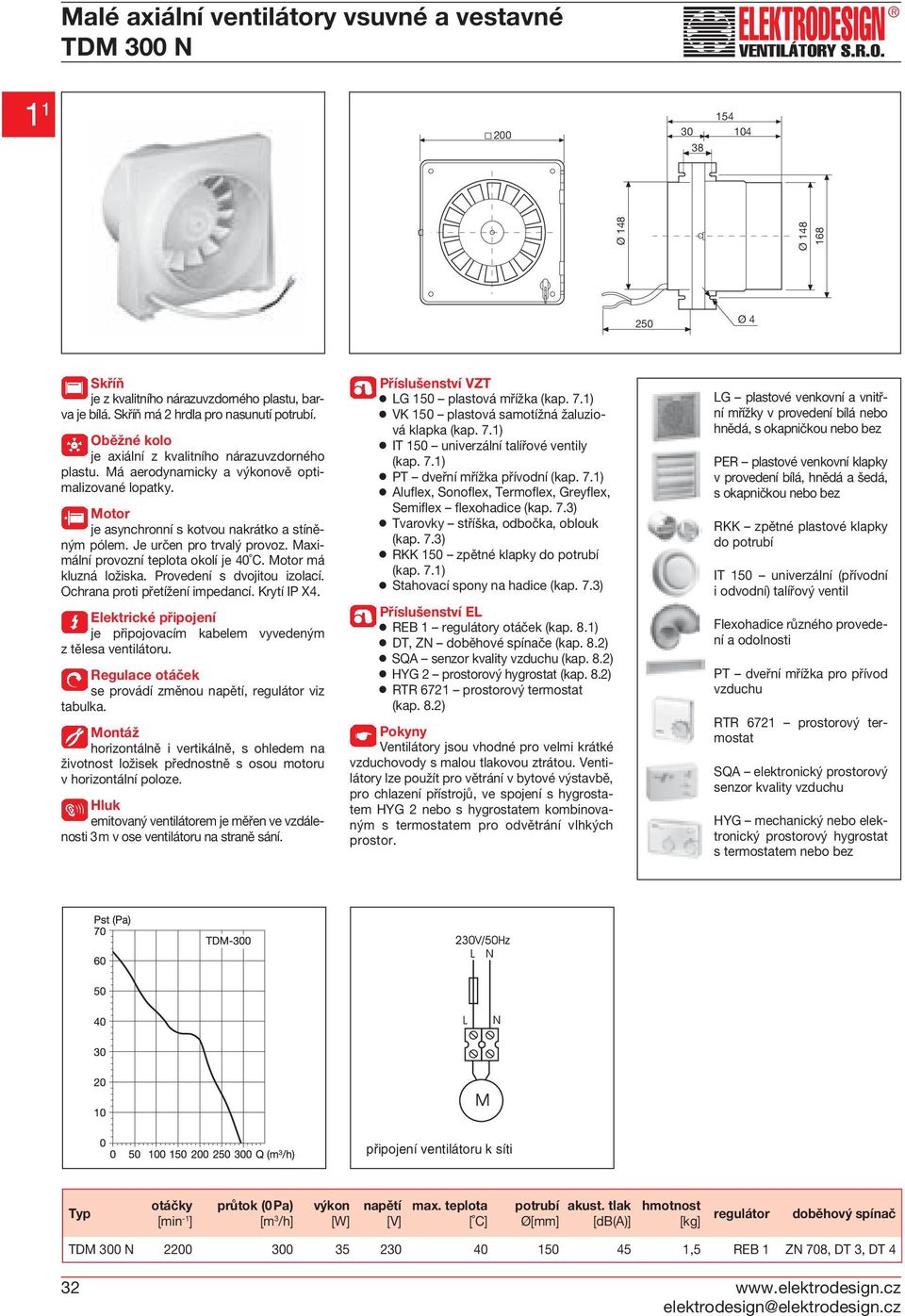

8 vsuvné a vestavné TDM 300 N Ø 148 Ø Ø 4 je z kvalitního nárazuvzdorného plastu, barva je bílá. má 2 hrdla pro nasunutí potrubí. je axiální z kvalitního nárazuvzdorného plastu. Má aerodynamicky a ově optimalizované lopatky. je asynchronní s kotvou nakrátko a stíněným pólem. Je určen pro trvalý provoz. Maximální provozní teplota okolí je 40 C. má kluzná ložiska. Provedení s dvojitou izolací. Ochrana proti přetížení impedancí. Krytí IP X4. Elektrické připojení je připojovacím kabelem vyvedeným z tělesa ventilátoru. se provádí změnou napětí, regulátor viz tabulka. horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. emitovaný ventilátorem je měřen ve vzdálenosti 3 m v ose ventilátoru na straně sání. LG 150 plastová mřížka VK 150 plastová samotížná žaluziová klapka IT 150 univerzální talířové ventily PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex flexohadice (kap. 7.3) Tvarovky stříška, odbočka, oblouk (kap. 7.3) RKK 150 zpětné klapky do potrubí Stahovací spony na hadice (kap. 7.3) Příslušenství EL REB 1 regulátory otáček (kap. 8.1) DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Ventilátory jsou vhodné pro velmi krátké vzduchovody s malou tlakovou ztrátou. Ventilátory lze použít pro větrání v bytové výstavbě, pro chlazení přístrojů, ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez RKK zpětné plastové klapky do potrubí IT 150 univerzální (přívodní i odvodní) talířový ventil Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu RTR 6721 prostorový termostat SQA elektronický prostorový senzor kvality vzduchu HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez připojení ventilátoru k síti otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak Ø[mm] [db(a)] hmotnost [kg] regulátor doběhový spínač TDM 300 N ,5 REB 1 ZN 708, DT 3, DT elektrodesign@elektrodesign.cz

9 EDM 80 N EKONOMICKÉ provedení pro velkoobchody elektro a sanita. je z kvalitního nárazuvzdorného plastu, barva je bílá. je určena k montáži na stěnu. Pro zvýšení tlaku obsahuje skříň rozváděcí kolo s optimalizovaným tvarem lopatek. je axiální z kvalitního nárazuvzdorného plastu. Má devět aerodynamicky a ově optimalizovaných lopatek. je na hřídeli zajištěno ocelovou pružinou proti sklouznutí. je asynchronní s kotvou nakrátko a stíněným pólem. Je určen pro trvalý provoz. Maximální provozní teplota okolí je 40 C. má kluzná ložiska. Provedení s dvojitou izolací. Vinutí je chráněno proti kondenzátu přídavným krytem. má ochranu proti přetížení. Krytí IP 44. je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo na omítce. obsahuje odlehčovací sponu proti vytržení kabelu. se provádí změnou napětí speciálními regulátory. emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání. Horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení. LG 100 plastová mřížka PER 100 plastová samotížná žaluziová klapka WHG 100 teleskopický nástavec s venkovní mřížkou PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex 100 flexohadice (kap. 7.3) RKK 100 zpětné klapky do potrubí Stahovací spony na hadice (kap. 7.3) Příslušenství EL DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Ventilátory jsou vhodné pro krátké vzduchovody s nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, pro chlazení přístrojů a pod. LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez RKK zpětná plastová klapka do potrubí Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu SQA elektronický prostorový senzor kvality vzduchu HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez Pst Pa mmh2o ,8 16 1,6 14 1,4 12 1, ,8 6 0,6 4 0,4 2 0, m 3 /h Q připojení ventilátoru k síti příklad montáže otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak Ø[mm] [db(a)] hmotnost [kg] regulátor doběhový spínač EDM 80 N ,4 na dotaz ZN 708, DT 3, DT 4 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

10 HEF 100, 120 EKONOMICKÉ provedení pro velkoobchody elektro a sanita. HEF 100 HEF 120 je z kvalitního nárazuvzdorného plastu, barva je bílá. je určena k montáži na stěnu. je axiální z kvalitního nárazuvzdorného plastu. Má sedm aerodynamicky a ově optimalizovaných lopatek. Na hřídeli je zajištěno ocelovou pružinou proti sklouznutí. je asynchronní s kotvou nakrátko a stíněným pólem. Je určen pro trvalý provoz. Maximální provozní teplota okolí je 40 C. má kluzná ložiska. Provedení s dvojitou izolací. Vinutí je chráněno proti kondenzátu přídavným krytem. má ochranu proti přetížení. Krytí IP 44. je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. obsahuje odlehčovací sponu proti vytržení kabelu. se provádí změnou napětí speciálními regulátory. emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání. Horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení. Varianty HEF 100, 120 základní provedení HEF 100 P, 120 P provedení s automatickou, elektricky ovládanou zpětnou žaluziovou klapkou, při zapnutí a vypnutí dochází vlivem použitého termického pohonu ke zpoždění otevření a zavření žaluzie HEF 100 T, 120 T zpožděný doběh HEF 100 PT, 120 PT jako P, navíc zpožděný doběh 4 8 minu LG 100, 125 plastová mřížka PER 100, 125 plastová samotížná žaluziová klapka WHG 100 teleskopický nástavec s venkovní mřížkou EAK 100 el. ovládaný ventil odvodní IT 100, 125 univerz. talířový ventil (kap. 7.2) PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex flexohadice (kap. 7.3) Tvarovky stříška, odbočka, oblouk (kap. 7.3) RKK 100, 125 zpětné klapky do potrubí Stahovací spony na hadice (kap. 7.3) Příslušenství EL DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Ventilátory jsou vhodné pro krátké vzduchovody s nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, pro chlazení přístrojů, ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. Ventilátor je především určen pro velkoobchody elektro, sanita a aplikace, kde je kladen důraz na cenu ventilátoru. Dodává se jen s kluznými ložisky. Variantu T je možné spouštět tlačítkem (od roku výroby 2005). Pst Pa HEF 100, 120 HEF 100P, 120 P HEF 100T, 120T HEF 100PT, 120 PT otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak Ø[mm] [db(a)] hmotnost [kg] regulátor doběhový spínač HEF ,4 na dotaz ZN 708, DT 3, DT 4 HEF ,9 na dotaz ZN 708, DT 3, DT elektrodesign@elektrodesign.cz

11 HEF 150 EKONOMICKÉ provedení pro velkoobchody elektro a sanita. s plochou mřížkou je z kvalitního nárazuvzdorného plastu, barva je bílá. je určena k montáži na stěnu. je axiální z kvalitního nárazuvzdorného plastu. Má devět aerodynamicky a ově optimalizovaných lopatek. Na hřídeli je zajištěno ocelovou pružinou proti sklouznutí. je asynchronní s kotvou nakrátko a stíněným pólem. Je určen pro trvalý provoz. Maximální provozní teplota okolí je 40 C. má kluzná ložiska. Provedení s dvojitou izolací. Vinutí je chráněno proti kondenzátu přídavným krytem. má ochranu proti přetížení. Krytí IP 44. je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. obsahuje odlehčovací sponu proti vytržení kabelu. se provádí regulátory změnou napětí. emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání. Pst P Pa mmh Mm H 2 O Horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení. Varianty HEF 150 základní provedení HEF 150 P provedení s mechanickou zpětnou klapkou LG 150 plastová mřížka PER 160 (VKK 150) plastová samotížná žaluziová klapka IT 150 univerzální talířové ventily (kap. 7.2) PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex flexohadice (kap. 7.3) Tvarovky stříška, odbočka, oblouk (kap. 7.3) RKK 150 zpětné klapky Stahovací spony na hadice (kap. 7.3) REB 1 regulátory otáček (kap. 8.1) DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Ventilátory jsou vhodné pro krátké vzduchovody s nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, pro chlazení přístrojů, ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. Ventilátor je především určen pro velkoobchody elektro, sanita a aplikace, kde je kladen důraz na cenu ventilátoru. Dodává se jen s kluznými ložisky, rozšíření o zpětnou klapku je nutno provést externím zařízením. LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky RKK 150 zpětná plastová klapka do potrubí Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu RTR 6721 prostorový termostat ,02 0,04 0,06 0,08 m/h 3 3 m/s SQA elektronický prostorový senzor kvality vzduchu HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak Ø[mm] [db(a)] hmotnost [kg] regulátor doběhový spínač HEF * 47 1,44 REB 1 ZN 708, DT 3, DT 4 * odskočené hrdlo 148/152 mm Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

12 EDM 100 provedení s kuličkovými ložisky EDM 100 je z kvalitního nárazuvzdorného plastu, barva je bílá. k montáži na stěnu. je axiální z kvalitního nárazuvzdorného plastu. Má devět aerodynamicky a ově optimalizovaných lopatek. Na hřídeli je zajištěno ocelovou pružinou proti sklouznutí. je asynchronní s kotvou nakrátko a stíněným pólem, pro trvalý provoz. Maximální provozní teplota okolí je 40 C. y označené písmenem Z mají kuličková ložiska, tuková náplň je na dobu životnosti. Vinutí je chráněno proti kondenzátu přídavným krytem. má ochranu proti přetížení a dvojitou izolaci. Krytí IP 44, provedení 12V má IP 57. je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. obsahuje odlehčovací sponu proti vytržení kabelu. se provádí změnou napětí speciálními regulátory. emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání. EDM 100 C Horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Provedení Z s kuličkovými ložisky bez omezení. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení. Varianty typy označené Z mají kuličková ložiska EDM 100 SZ základní provedení EDM 100 CZ provedení s automatickou, elektrickou zpětnou žaluziovou klapkou (zpožděnou o cca 45 s) EDM 100 CTZ jako C, navíc zpožděný doběh cca 4 8 min. EDM 100 CRZ jako C, navíc nastavitlený doběh 2 20 min. EDM 100 EC jako C, navíc vestavěné čidlo reagující na světlo EDM 100 TZ zpožděný doběh cca 4 8 min. EDM 100 VMZ okenní provedení s tahovým vypínačem EDM 100 S 12V základní provedení na 12 V, bezpečné napětí EDM 100 C 12V provedení na 12 V, navíc s automatickou, elektrickou zpětnou žaluziovou klapkou (zpožděnou o cca 45 s) LG 100 plastová mřížka PER 100 plastová samotížná žaluziová klapka WHG 100 teleskopický nástavec s venkovní mřížkou PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex 100 flexohadice (kap. 7.3) RKK 100 zpětná klapka Stahovací spony na hadice (kap. 7.3) DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostor. termostat (kap. 8.2) CT 12/14 trafo pro EDM 100/12 V (kap. 8.2) CT 12/14 R trafo pro EDM 100/12 V s doběhem 1 až 30 min. (kap. 8.2) Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. Varianty R a T je možné spouštět tlačítkem (od roku výroby 2005). Pst Pa mmh2o 3, , EDM ,5 EDM V 10 1 LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá a hnědá, s okapničkou nebo bez PT dveřní mřížka pro přívod vzduchu RTR 6721 prostor. termostat HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez 5 0, m 3 /h Q Ø D min max H L EDM otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak Ø [mm] [db(a)] hmotnost [kg] regulátor doběhový spínač EDM ,48 na dotaz ZN 708, DT 3, DT 4 EDM 100/12V ,48 CT 12/14 R 36 elektrodesign@elektrodesign.cz

13 EDM 100 Elektrické zapojení EDM S/C EDM CR/T/CT standardní vhodné řešení s modelem EDM... C, CT, vnější mřížkou a nejnižší tlakovou ztrátou 230 V CT 12/14, CT 12/14 R EDM 100 VM EDM 100/12V standardní vhodné řešení s modelem EDM... C, CT, vnější mřížkou, krátkým potrubím a přijatelnou tlakovou ztrátou příklady montáže montáž do stropu, provedení EDM... Z typ VM pro okenní montáž jednotlivé distanční vložky mají sílu 13 mm nevhodné řešení se zpětnou mechanickou ztrátovou klapkou, potrubím s tvarovkami se značnou tlakovou ztrátou Všechny modely EDM a HEF označené jako C nebo P jsou vybaveny bezeztrátovou klapkou s lineárním pohonem, málo citlivou na slepení mastným kondenzátem. Všechny modely rozměrové řady EDM 100 a HEF 100 jsou vybaveny zvláštním krytem motoru proti stékajícímu kondenzátu, krytí je IP 44. Oběžná kola ventilátorů S & P jsou vybavena ocelovou pružinou zajišťující oběžné kolo proti sklouznutí z hřídele motoru při tepelném přetížení motoru. Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

14 EDM 200 provedení s kuličkovými ložisky EDM 200 EDM 200 C je z kvalitního nárazuvzdorného plastu, barva je bílá. je určena k montáži na stěnu. je axiální z kvalitního nárazuvzdorného plastu. Má devět aerodynamicky a ově optimalizovaných lopatek. Na hřídeli je zajištěno ocelovou pružinou proti sklouznutí. je asynchronní s kotvou nakrátko a stíněným pólem, pro trvalý provoz. Maximální provozní teplota okolí je 40 C. má kuličková ložiska, tuková náplň je na dobu životnosti. Vinutí je chráněno proti kondenzátu přídavným krytem. má ochranu proti přetížení a dvojitou izolaci. Krytí IP 44. je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. obsahuje odlehčovací sponu proti vytržení kabelu. se provádí změnou napětí speciálními regulátory. Pst Pa emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání. Horizontálně i vertikálně (provedení Z). Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení. Varianty typy označené Z mají kuličková ložiska EDM 200 SZ základní provedení EDM 200 CZ provedení s automatickou, elektricky ovládanou zpětnou žaluziovou klapkou (zpožděná o cca 45 s) EDM 200 CTZ jako C, navíc zpožděný doběh cca 4 8 min. EDM 200 CRZ jako C, navíc nastavitlený doběh 2 20 min. EDM 200 TZ zpožděný doběh 4 8 min. LG 125 plastová mřížka PER 125 plastová samotížná žaluziová klapka PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex 100 flexohadice (kap. 7.3) RKK 125 zpětné klapky do potrubí Stahovací spony na hadice (kap. 7.3) Ø D min max H L EDM Příslušenství EL DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostor. termostat (kap. 8.2) Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Varianty R a T je možné spouštět tlačítkem (od roku výroby 2005). LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá a hnědá, s okapničkou nebo bez RKK zpětná plastová klapka do potrubí Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu RTR 6721 prostorový termostat SQA elektronický prostorový senzor kvality vzduchu HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak Ø[mm] [db(a)] hmotnost [kg] regulátor doběhový spínač EDM ,9 na dotaz ZN 708, DT 3, DT elektrodesign@elektrodesign.cz

15 EDM 200 Elektrické zapojení EDM - S/C EDM - S/C EDM - CR/T/CT příklady montáže montáž do stropu, provedení EDM... Z příklad montáže standardní vhodné řešení s modelem EDM... C, CT, vnější mřížkou a nejnižší tlakovou ztrátou Všechny modely EDM a HEF označené jako C nebo P jsou vybaveny bezeztrátovou klapkou s lineárním pohonem, málo citlivou na slepení mastným kondenzátem. Oběžná kola ventilátorů S & P jsou vybavena ocelovou pružinou zajišťující oběžné kolo proti sklouznutí z hřídele motoru při tepelném přetížení motoru. standardní vhodné řešení s modelem EDM... C, CT, vnější mřížkou, krátkým potrubím a přijatelnou tlakovou ztrátou standardní montáž modelu S, T s venkovní samotížnou žaluzií, jde o řešení s nízkou tlakovou ztrátou standardní montáž modelu C, CT s venkovní mřížkou, jde o řešení s nejnižší tlakovou ztrátou a maximálním průtokem nevhodné řešení se zpětnou mechanickou ztrátovou klapkou, potrubím s tvarovkami se značnou tlakovou ztrátou Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

16 DECOR 100 provedení s kuličkovými ložisky PROVEDENÍ pro náročné interiéry s velmi plochou mřížkou. je z nárazuvzdorného plastu, barva je bílá. je určena k montáži na stěnu. Ventilátory obsahují zpětnou klapku, jejíž řešení je patentováno. je axiální, vyrobené z nárazuvzdorného plastu. je asynchronní s kotvou nakrátko a stíněným pólem. je vybaven ochranou proti přetížení. Maximální provozní teplota okolí je 40 C. má kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP X4 (typ CHZ je IP X2, typ 12V je IP 57). je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou. se provádí změnou napětí spec. regulátory. emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání. bez omezení horizontálně i vertikálně. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v příslušenství. Pst Pa Varianty typy označené Z mají kuličková ložiska Decor 100 CZ provedení se zpětnou klapkou, kuličkovými ložisky a kontrolkou provozu Decor 100 CRZ nastavitelný doběh 1 30 min., se zpětnou klapkou, kul. ložisky a kontrolkou provozu Decor 100 CHZ s hygrostatem, nastavitelný doběh 2 20 min., se zpětnou klapkou, kul. ložisky a kontrolkou provozu Decor 100 CDZ s infračidlem, nastavitelný doběh 2 20 min., se zpětnou klapkou, kul. ložisky a kontrolkou provozu Decor 100 CZ 12V provedení se zpětnou klapkou, kuličkovými ložisky, bezpečné provedení IP 57 LG 100 plastová mřížka PER 100 plastová samotížná žaluziová klapka WHG 100 teleskopický nástavec s venkovní mřížkou PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex 100 flexohadice (kap. 7.3) RKK 100 zpětné klapky do potrubí Stahovací spony na hadice (kap. 7.3) Příslušenství EL DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostor. termostat (kap. 8.2) CT 12/14 trafo 230/12 V (kap. 8.2) CT 12/14 R trafo 230/12 V s doběhem 1 až 30 min. (kap. 8.2) Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Variantu R je možné spouštět tlačítkem. LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá a hnědá, s okapničkou nebo bez RKK zpětná plastová klapka do potrubí Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu RTR 6721 prostorový termostat SQA elektronický prostorový senzor kvality vzduchu DECOR 100 Ø D min max H L HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak hmotnost Ø[mm] [db(a)] [kg] regulátor doběhový spínač DECOR ,44 na dotaz ZN 708, DT 3, DT 4 DECOR 100/12V ,44 CT 12/14 R 40 elektrodesign@elektrodesign.cz

17 DECOR 100 Elektrické zapojení Decor C/H/D Decor C/H/D standardní vhodné řešení s modelem DECOR s vnější mřížkou a nejnižší tlakovou ztrátou Decor R, CR Decor R, CR standardní vhodné řešení s modelem DECOR s vnější mřížkou, krátkým potrubím a přijatelnou tlakovou ztrátou příklad montáže příklad montáže řešení se zpětnou klapkou s nízkou tlakovou ztrátou, krátké potrubí a dvě tvarovky Velmi tenká mřížka je vhodná pro všechny náročné interiéry a architektonická řešení v obytných a administrativních budovách. Patentově chráněná zpětná klapka s velmi nízkou tlakovou ztrátou umožňuje bezproblémovou montáž i ve vertikální poloze. Oběžná kola ventilátorů S & P jsou vybavena ocelovou pružinou zajišťující oběžné kolo proti sklouznutí z hřídele motoru při tepelném přetížení motoru. Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

18 DECOR 200 provedení s kuličkovými ložisky PROVEDENÍ pro náročné interiéry s velmi plochou mřížkou. je z nárazuvzdorného plastu, barva je bílá. je určena k montáži na stěnu. Ventilátory obsahují zpětnou klapku, jejíž řešení je patentováno. je axiální, vyrobené z nárazuvzdorného plastu. je asynchronní s kotvou nakrátko a stíněným pólem. je vybaven ochranou proti přehřátí. Maximální provozní teplota okolí je 40 C. má kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP X4 (varianta H je X2). je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou. se provádí změnou napětí speciálními regulátory. emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání. Pst Pa Horizontálně i vertikálně bez omezení. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení. Varianty Decor 200 CZ provedení se zpětnou klapkou, kuličkovými ložisky a kontrolkou provozu Decor 200 CRZ nastavitelný doběh 1 30 min., se zpětnou klapkou, kul. ložisky a kontrolkou provozu Decor 200 CHZ s hygrostatem, nastavitelný doběh 2 20 min., se zpětnou klapkou, kul. ložisky a kontrolkou provozu LG 125 plastová mřížka PER 125 plastová samotížná žaluziová klapka PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex 100 flexohadice (kap. 7.3) RKK 125 zpětné klapky do potrubí Stahovací spony na hadice (kap. 7.3) Příslušenství EL DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Variantu R je možné spouštět tlačítkem. LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá a hnědá, s okapničkou nebo bez RKK zpětná plastová klapka do potrubí Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu RTR 6721 prostorový termostat DECOR 200 Ø D min max H L SQA elektronický prostorový senzor kvality vzduchu HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak Ø[mm] [db(a)] hmotnost [kg] regulátor doběhový spínač DECOR ,5 0,8 na dotaz ZN 708, DT 3, DT elektrodesign@elektrodesign.cz

19 DECOR 200 Elektrické zapojení DECOR C/H DECOR C/H standardní vhodné řešení s modelem DECOR s vnější mřížkou a nejnižší tlakovou ztrátou DECOR R, CR DECOR R, CR standardní vhodné řešení s modelem DECOR s vnější mřížkou, krátkým potrubím a přijatelnou tlakovou ztrátou příklad montáže příklad montáže řešení se zpětnou klapkou s nízkou tlakovou ztrátou, krátké potrubí a dvě tvarovky Velmi tenká mřížka je vhodná pro všechny náročné interiéry a architektonická řešení v obytných a administrativních budovách. Patentově chráněná zpětná klapka s velmi nízkou tlakovou ztrátou umožňuje bezproblémovou montáž i ve vertikální poloze. Oběžná kola ventilátorů S & P jsou vybavena ocelovou pružinou zajišťující oběžné kolo proti sklouznutí z hřídele motoru při tepelném přetížení motoru. Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

20 DECOR 300 provedení s kuličkovými ložisky PROVEDENÍ pro náročné interiéry s velmi plochou mřížkou. je z nárazuvzdorného plastu, barva je bílá. je určena k montáži na stěnu. Ventilátory mohou obsahovat zpětnou klapku, jejíž řešení je patentováno. je axiální, vyrobené z nárazuvzdorného plastu. je asynchronní s kotvou nakrátko a stíněným pólem. je vybaven ochranou proti přehřátí. Maximální provozní teplota okolí je 40 C. má kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP X4 (typ H je IP X2). je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou. se provádí regulátory změnou napětí. emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání. Horizontálně i vertikálně bez omezení. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení. Pst P Pa mm Mm H 2 O ,02 0,04 0,06 0,08 m/h 3 3 m/s Varianty Decor 300 SZ provedení s kuličkovými ložisky a kontrolkou provozu Decor 300 CZ provedení se zpětnou klapkou, kuličkovými ložisky a kontrolkou provozu Decor 300 RZ nastavitelný doběh 1 30 min., s kuličkovými ložisky a kontrolkou provozu Decor 300 CRZ nastavitelný doběh 1 30 min., se zpětnou klapkou, kul. ložisky a kontrolkou provozu Decor 300 HZ s hygrostatem, nastavitelným doběhem 2 20 min., kul. ložisky a kontrolkou provozu Decor 300 CHZ s hygrostatem, nastavitelným doběhem 2 20 min, se zpětnou klapkou, kul. ložisky a kontrolkou provozu LG 150 plastová mřížka PER 160 (VKK 150) plastová samotížná žaluziová klapka IT 150 univerz. talířové ventily PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex flexohadice (kap. 7.3) Tvarovky stříška, odbočka, oblouk (kap. 7.3) RKK 150 zpětné klapky Stahovací spony na hadice (kap. 7.3) DECOR 200 min Ø D max H L Příslušenství EL REB 1 regulátory otáček (kap. 8.1) DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Variantu R je možné spouštět tlačítkem. LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky RKK zpětná plastová klapka do potrubí Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu RTR 6721 prostorový termostat SQA elektronický prostorový senzor kvality vzduchu HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak Ø[mm] [db(a)] hmotnost [kg] regulátor doběhový spínač DECOR * 47 1,44 REB 1 ZN 708, DT 3, DT 4 * odskočené hrdlo 148/152 mm 44 elektrodesign@elektrodesign.cz

21 DECOR 300 Elektrické zapojení DECOR S/C/H DECOR S/C/H standardní vhodné řešení s modelem DECOR s vnější mřížkou a nejnižší tlakovou ztrátou DECOR RZ, HZ, CRZ, CHZ DECOR RZ, HZ, CRZ, CHZ standardní vhodné řešení s modelem DECOR s vnější mřížkou, krátkým potrubím a přijatelnou tlakovou ztrátou příklad montáže příklad montáže řešení se zpětnou klapkou s nízkou tlakovou ztrátou, krátké potrubí a dvě tvarovky Velmi tenká mřížka je vhodná pro všechny náročné interiéry a architektonická řešení v obytných a administrativních budovách. Patentově chráněná zpětná klapka s velmi nízkou tlakovou ztrátou umožňuje bezproblémovou montáž i ve vertikální poloze. Oběžná kola ventilátorů S & P jsou vybavena ocelovou pružinou zajišťující oběžné kolo proti sklouznutí z hřídele motoru při tepelném přetížení motoru. Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

22 IP 45 SILENT 100 provedení s kuličkovými ložisky 158 A 99 B mimořádně tiché provedení pro náročné interiéry s plochou mřížkou 158 A 85 C 110 D F 8 W filtr vibrací motoru nízká spotřeba je z nárazuvzdorného plastu, barva je bílá nebo stříbrná (viz. varianty). je určena k montáži na stěnu. Ventilátory obsahují zpětnou klapku, jejíž řešení je patentováno. je axiální z nárazuvzdorného plastu. je asynchronní. je vybaven ochranou proti přetížení. Maximální provozní teplota okolí je 40 C. má kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP 45 (typ CZ 12V je IP 57). je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou. se provádí změnou napětí spec. regulátory. emitovaný ventilátorem je měřen ve vzdálenosti 3 m v ose ventilátoru na straně sání. bez omezení horizontálně i vertikálně. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení. Varianty SILENT CZ provedení se zpětnou klapkou, kuličkovými ložisky a kontrolkou provozu SILENT CRZ nastavitelný doběh 1 30 min., se zpětnou klapkou, kul. ložisky a kontrolkou provozu SILENT CHZ s hygrostatem, nastavitelný doběh 1 30 min., se zpětnou klapkou, kul. ložisky a kontrolkou provozu SILENT CRIZ nastavitelný doběh až 30 min., zpožděný start o 50s, se zpětnou klapkou, kul. ložisky a kontrolkou provozu SILENT CDZ s infračidlem, nastavitelný doběh 1 30 min., se zpětnou klapkou, kul. ložisky a kontrolkou provozu SILENT CZ 12V bezpečné provedení IP 57, se zpětnou klapkou, kul. ložisky a kontrolkou provozu SILENT Silver CZ provedení jako CZ, barva stříbrná SILENT Silver CRZ provedení jako CRZ, barva stříbrná SILENT Silver CRIZ provedení jako CRIZ, barva stříbrná LG 100 plastová mřížka PER 100 plastová samotížná žaluziová klapka WHG 100 teleskopický nástavec s venkovní mřížkou PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex 100 flexohadice (kap. 7.3) RKK 100 zpětné klapky do potrubí Stahovací spony na hadice (kap. 7.3) Příslušenství EL DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostor. termostat (kap. 8.2) CT 12/14 trafo 230/12 V (kap. 8.2) CT 12/14 R trafo 230/12 V s doběhem 1 až 30 min. (kap. 8.2) Ventilátory jsou vhodné pro krátké vzduchovody s nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Variantu R je možné spouštět tlačítkem. Pst Pe Pa mmh2o mmwg SILENT , , , , m 3 /h Q m 3 /s Ø D SILENT H L min max LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez WHG 100 venkovní a vnitřní mřížka s teleskop. potrubím PT dveřní mřížka pro přívod vzduchu RTR 6721 prostorový termostat HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak hmotnost Ø[mm] [db(a)] [kg] regulátor doběhový spínač SILENT ,5 0,57 na dotaz ZN 708, DT 3, DT 4 SILENT V ,5 0,57 CT 12/14 R 46 elektrodesign@elektrodesign.cz

23 IP 45 SILENT 100 Elektrické zapojení SILENT CZ SILENT CDZ standardní vhodné řešení s modelem SILENT s vnější mřížkou a nejnižší tlakovou ztrátou SILENT CZ SILENT CRZ, CHZ, CRIZ standardní vhodné řešení s modelem SILENT s vnější mřížkou, krátkým potrubím a přijatelnou tlakovou ztrátou SILENT CRZ, CHZ konstrukce ventilátoru řešení se zpětnou klapkou s nízkou tlakovou ztrátou, krátké potrubí a dvě tvarovky F Velmi tenká mřížka je vhodná pro všechny náročné interiéry a architektonická řešení v obytných a administrativních budovách. Patentově chráněná zpětná klapka s velmi nízkou tlakovou ztrátou umožňuje bezproblémovou montáž i ve vertikální poloze. Unikátní řešení motoru a jeho uložení absrobující veškeré vibrace, které by se mohly přenášet do stavebních konstrukcí. Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

24 IP 45 SILENT 200 provedení s kuličkovými ložisky 180 A 118 B mimořádně tiché provedení pro náročné interiéry s plochou mřížkou 180 A 89 C 119 D F filtr vibrací motoru je z nárazuvzdorného plastu, barva je bílá. je určena k montáži na stěnu. Ventilátory obsahují zpětnou klapku, jejíž řešení je patentováno. je axiální, vyrobené z nárazuvzdorného plastu. je asynchronní. je vybaven ochranou proti přetížení. Maximální provozní teplota okolí je 40 C. má kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP 45. je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou. se provádí změnou napětí speciálními regulátory. emitovaný ventilátorem je měřen ve vzdálenosti 3 m v ose ventilátoru na straně sání. bez omezení horizontálně i vertikálně. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení. Varianty SILENT CZ provedení se zpětnou klapkou, kuličkovými ložisky a kontrolkou provozu SILENT CRZ nastavitelný doběh 1 30 min., se zpětnou klapkou, kul. ložisky a kontrolkou provozu SILENT CHZ s hygrostatem, nastavitelný doběh 1 30 min., se zpětnou klapkou, kul. ložisky a kontrolkou provozu SILENT Silver CZ provedení jako CZ, barva stříbrná SILENT Silver CRZ provedení jako CRZ, barva stříbrná LG 125 plastová mřížka PER 125 plastová samotížná žaluziová klapka PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex 100 flexohadice (kap. 7.3) RKK 125 zpětné klapky do potrubí Stahovací spony na hadice (kap. 7.3) Příslušenství EL DT, ZN doběhové spínače (kap. 8.2) SQA senzor kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Ventilátory jsou vhodné pro krátké vzduchovody s nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Variantu R je možné spouštět tlačítkem. LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez Pst Pe Pa mmh2o mmwg SILENT-200 WHG 100 venkovní a vnitřní mřížka s teleskop. potrubím Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu RTR 6721 prostorový termostat SQA elektronický prostorový senzor kvality vzduchu m 3 /h Q m 3 /s Ø D SILENT H L min max HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez otáčky [min -1 ] průtok (0 Pa) [m 3 /h] napětí [V] max. teplota [ C] potrubí akust. tlak hmotnost Ø[mm] [db(a)] [kg] regulátor doběhový spínač SILENT ,0 0,77 na dotaz ZN 708, DT 3, DT elektrodesign@elektrodesign.cz

25 IP 45 SILENT 200 Elektrické zapojení SILENT CZ SILENT CZ standardní vhodné řešení s modelem SILENT s vnější mřížkou a nejnižší tlakovou ztrátou SILENT CRZ, CHZ SILENT CRZ, CHZ standardní vhodné řešení s modelem SILENT s vnější mřížkou, krátkým potrubím a přijatelnou tlakovou ztrátou konstrukce ventilátoru řešení se zpětnou klapkou s nízkou tlakovou ztrátou, krátké potrubí a dvě tvarovky F Velmi tenká mřížka je vhodná pro všechny náročné interiéry a architektonická řešení v obytných a administrativních budovách. Patentově chráněná zpětná klapka s velmi nízkou tlakovou ztrátou umožňuje bezproblémovou montáž i ve vertikální poloze. Unikátní řešení motoru a jeho uložení absrobující veškeré vibrace, které by se mohly přenášet do stavebních konstrukcí. Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:
