1 12/2011 Informace pro uživatele cs Návod k montáži a použití Stropní podpěry Eurex top

2 by Doka Industrie GmbH, A-3300 Amstetten /2011

3 Obsah 4 Úvod 4 Základní bezpečnostní pokyny 6 Eurokódy u Doky 7 7 Popis výrobku 8 Návod k montáži a použití 10 Možná chybná použití 11 Technický stav 12 Dovolené nosnosti stropních podpěr Doka 14 Přeprava, stohování a skladování 15 Přehled prvků /2011 3

4 Úvod Základní bezpečnostní pokyny Úvod Informace pro uživatele Stropní podpěry Eurex top Skupiny uživatelů Tato informace pro uživatele (návod pro montáž a použití) je určena těm osobám, které pracují s popsaným systémem/výrobkem firmy Doka a obsahuje údaje pro montáž a použití popsaného systému podle určení. Všechny osoby pracující s příslušným produktem musí být seznámeny s touto dokumentací a bezpečnostními pokyny v ní obsažené. Osoby, které nejsou schopny tuto dokumentaci přečíst nebo které obtížně chápou její obsah, musí být zákazníkem poučeny a zaškoleny. Zákazník musí zabezpečit, aby informace pro uživatele (např. informace pro uživatele, návod k montáži a použití, návod k provozu, plány, atd.), poskytované firmou Doka byly oznámeny a byly k dispozici pro uživatele v místě použití. Doka popisuje v dané technické dokumentaci a v příslušných plánech pro použití bednění pracovní bezpečnostní opatření pro bezpečné použití výrobků Doka při znázorněné aplikaci. Uživatel je však v každém případě povinen dodržet místní specifické předpisy bezpečnosti práce v průběhu celého projektu a pokud je to nutné, zajistit dodatečná nebo jiná vhodná opatření bezpečnosti práce. Vyhodnocení nebezpečí Zákazník je zodpovědný za zpracování, dokumentaci, realizaci a revizi vyhodnocení nebezpečí na každé stavbě. Tyto podklady slouží jako základ pro specifické vyhodnocení rizik dané stavby a pokyny pro připravení a použití systému uživatelem. Nelze je však tímto nahradit. Poznámky k této dokumentaci Tato informace pro uživatele může také sloužit jako všeobecně platný návod pro montáž a použití nebo ji lze začlenit do specifického návodu pro montáž a použití na staveništi. Některá vyobrazení v této brožuře znázorňují situaci v průběhu montáže a nejsou proto z bezpečnostně technického hlediska vždy kompletní. Bezpečnostní zařízení, která popřípadě nejsou znázorněna, musí zákazník přesto používat v souladu s příslušně platnými předpisy. Další bezpečnostní pokyny, zvláště varování se nacházejí v jednotlivých kapitolách! Projektování Při instalaci bednění je nutno zajistit bezpečnost pracoviště (například při montáži a demontáži, přestavbách, přemisťování, atd.). K pracovišti musí být zajištěn bezpečný přístup! Odchylky od údajů této dokumentace nebo použití produktu nad rámec této dokumentace vyžadují zvláštní statické posouzení a doplňující návod k montáži. Pro všechny fáze použití platí Zákazník musí zajistit, aby montáž a demontáž, stejně jako přemístění či použití podle určení bylo provedeno a kontrolováno odborně způsobilými a povolanými osobami. Způsobilost těchto osob nesmí být omezena alkoholem, léky nebo drogami. Výrobky Doka jsou technické pracovní prostředky, které jsou určeny pouze pro průmyslové použití podle příslušných informací pro uživatele nebo jiných firmou Doka vydaných technických dokumentací. Ve všech fázích výstavby je nutno zajistit stabilitu všech dílů a jednotek! Funkční a technické návody, bezpečnostní pokyny a údaje o zatížení je nutno přesně respektovat a dodržovat. Jejich nedodržení může způsobit úrazy a těžké ublížení na zdraví (ohrožení života) a také značné věcné škody. V oblasti bednění nejsou přípustné zdroje otevřeného ohně. Topná zařízení jsou povolena pouze v případě řádného použití v dostatečné vzdálenosti od bednění. Přizpůsobte pracovní postupy povětrnostním podmínkám (např. nebezpečí sklouznutí). V případě extrémních povětrnostních podmínek učiňte v předstihu opatření pro zabezpečení zařízení příp. okolního prostoru a zajištění bezpečnosti pracovníků. U všech spojů je nutno pravidelně kontrolovat jejich usazení a funkci. Zvláště je nutno zkontrolovat a event. dotáhnout šroubová a klínová spojení a to v závislosti na průběhu stavby a zvláště po výjimečných událostech ( např. po bouři) /2011

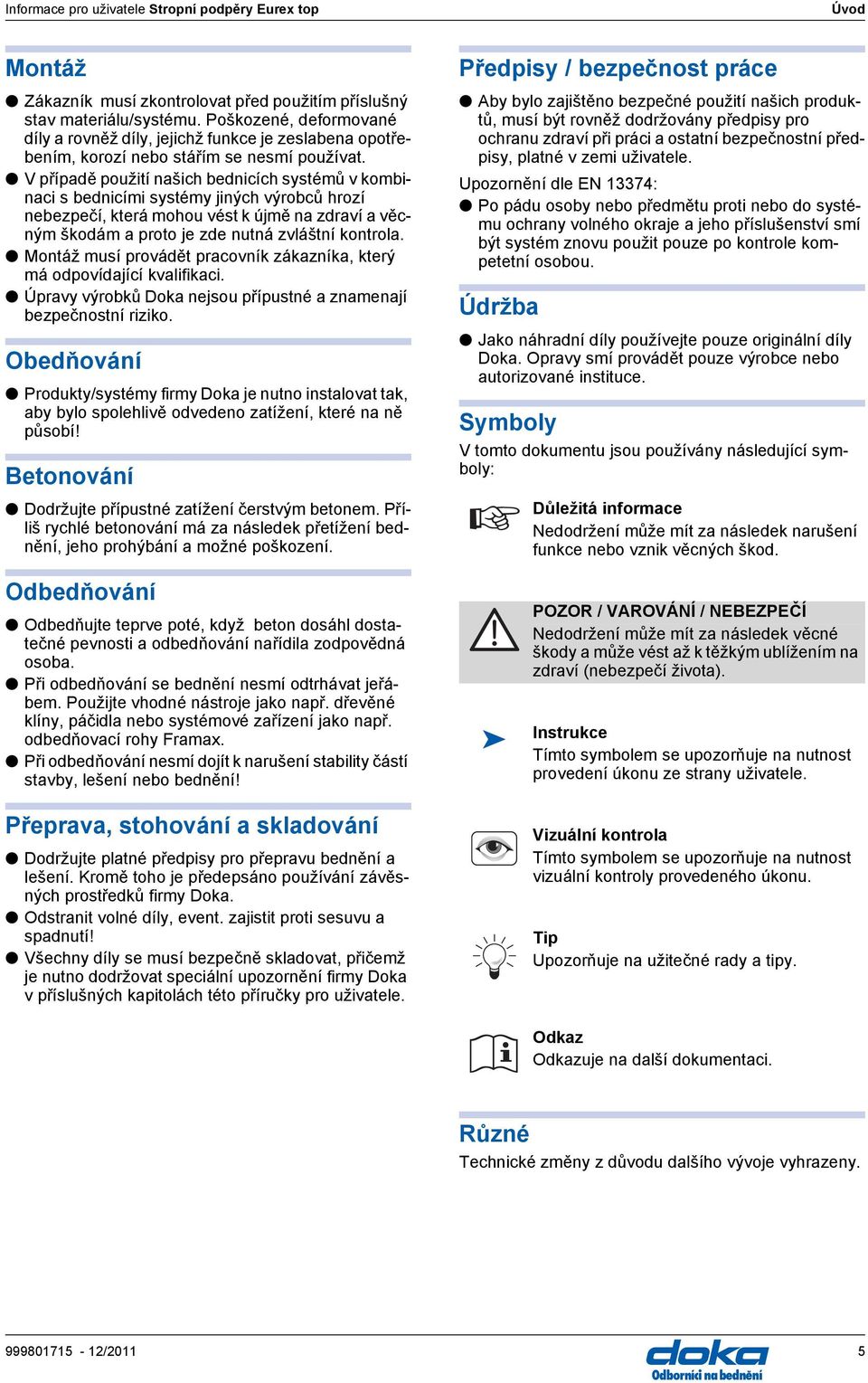

5 Úvod Montáž Zákazník musí zkontrolovat před použitím příslušný stav materiálu/systému. Poškozené, deformované díly a rovněž díly, jejichž funkce je zeslabena opotřebením, korozí nebo stářím se nesmí používat. V případě použití našich bednicích systémů v kombinaci s bednicími systémy jiných výrobců hrozí nebezpečí, která mohou vést k újmě na zdraví a věcným škodám a proto je zde nutná zvláštní kontrola. Montáž musí provádět pracovník zákazníka, který má odpovídající kvalifikaci. Úpravy výrobků Doka nejsou přípustné a znamenají bezpečnostní riziko. Obedňování Produkty/systémy firmy Doka je nutno instalovat tak, aby bylo spolehlivě odvedeno zatížení, které na ně působí! Betonování Dodržujte přípustné zatížení čerstvým betonem. Příliš rychlé betonování má za následek přetížení bednění, jeho prohýbání a možné poškození. Odbedňování Odbedňujte teprve poté, když beton dosáhl dostatečné pevnosti a odbedňování nařídila zodpovědná osoba. Při odbedňování se bednění nesmí odtrhávat jeřábem. Použijte vhodné nástroje jako např. dřevěné klíny, páčidla nebo systémové zařízení jako např. odbedňovací rohy Framax. Při odbedňování nesmí dojít k narušení stability částí stavby, lešení nebo bednění! Přeprava, stohování a skladování Dodržujte platné předpisy pro přepravu bednění a lešení. Kromě toho je předepsáno používání závěsných prostředků firmy Doka. Odstranit volné díly, event. zajistit proti sesuvu a spadnutí! Všechny díly se musí bezpečně skladovat, přičemž je nutno dodržovat speciální upozornění firmy Doka v příslušných kapitolách této příručky pro uživatele. Předpisy / bezpečnost práce Aby bylo zajištěno bezpečné použití našich produktů, musí být rovněž dodržovány předpisy pro ochranu zdraví při práci a ostatní bezpečnostní předpisy, platné v zemi uživatele. Upozornění dle EN 13374: Po pádu osoby nebo předmětu proti nebo do systému ochrany volného okraje a jeho příslušenství smí být systém znovu použit pouze po kontrole kompetetní osobou. Údržba Jako náhradní díly používejte pouze originální díly Doka. Opravy smí provádět pouze výrobce nebo autorizované instituce. Symboly V tomto dokumentu jsou používány následující symboly: Důležitá informace Nedodržení může mít za následek narušení funkce nebo vznik věcných škod. POZOR / VAROVÁNÍ / NEBEZPEČÍ Nedodržení může mít za následek věcné škody a může vést až k těžkým ublížením na zdraví (nebezpečí života). Instrukce Tímto symbolem se upozorňuje na nutnost provedení úkonu ze strany uživatele. Vizuální kontrola Tímto symbolem se upozorňuje na nutnost vizuální kontroly provedeného úkonu. Tip Upozorňuje na užitečné rady a tipy. Odkaz Odkazuje na další dokumentaci. Různé Technické změny z důvodu dalšího vývoje vyhrazeny /2011 5

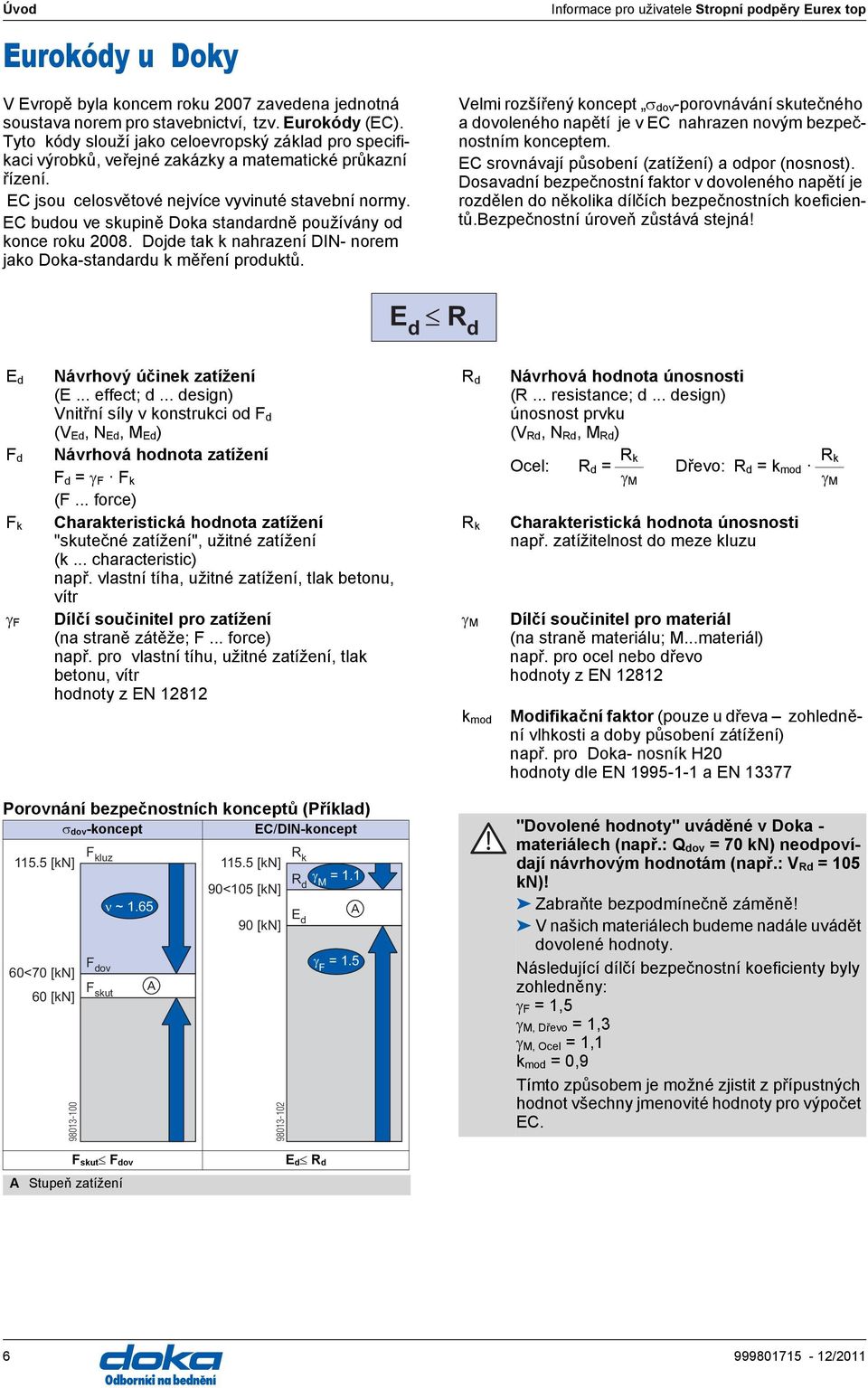

6 Úvod Eurokódy u Doky V Evropě byla koncem roku 2007 zavedena jednotná soustava norem pro stavebnictví, tzv. Eurokódy (EC). Tyto kódy slouží jako celoevropský základ pro specifikaci výrobků, veřejné zakázky a matematické průkazní řízení. EC jsou celosvětové nejvíce vyvinuté stavební normy. EC budou ve skupině Doka standardně používány od konce roku Dojde tak k nahrazení DIN- norem jako Doka-standardu k měření produktů. Informace pro uživatele Stropní podpěry Eurex top Velmi rozšířený koncept σ dov -porovnávání skutečného a dovoleného napětí je v EC nahrazen novým bezpečnostním konceptem. EC srovnávají působení (zatížení) a odpor (nosnost). Dosavadní bezpečnostní faktor v dovoleného napětí je rozdělen do několika dílčích bezpečnostních koeficientů.bezpečnostní úroveň zůstává stejná! E d R d E d F d F k γ F Návrhový účinek zatížení (E... effect; d... design) Vnitřní síly v konstrukci od F d (V Ed, N Ed, M Ed ) Návrhová hodnota zatížení R d Návrhová hodnota únosnosti (R... resistance; d... design) únosnost prvku (V Rd, N Rd, M Rd ) Ocel: R d = Rk Dřevo: R d = k mod Rk F d = γ F F k γ M γ M (F... force) Charakteristická hodnota zatížení R k Charakteristická hodnota únosnosti "skutečné zatížení", užitné zatížení např. zatížitelnost do meze kluzu (k... characteristic) např. vlastní tíha, užitné zatížení, tlak betonu, vítr Dílčí součinitel pro zatížení (na straně zátěže; F... force) např. pro vlastní tíhu, užitné zatížení, tlak betonu, vítr hodnoty z EN γ M k mod Dílčí součinitel pro materiál (na straně materiálu; M...materiál) např. pro ocel nebo dřevo hodnoty z EN Modifikační faktor (pouze u dřeva zohlednění vlhkosti a doby působení zátížení) např. pro Doka- nosník H20 hodnoty dle EN a EN Porovnání bezpečnostních konceptů (Příklad) σ dov-koncept EC/DIN-koncept [kn] 60<70 [kn] 60 [kn] F kluz ~ 1.65 F dov F A skut R [kn] k R 90<105 [kn] d M = 1.1 A E 90 [kn] d F = "Dovolené hodnoty" uváděné v Doka - materiálech (např.: Q dov = 70 kn) neodpovídají návrhovým hodnotám (např.: V Rd = 105 kn)! Zabraňte bezpodmínečně záměně! V našich materiálech budeme nadále uvádět dovolené hodnoty. Následující dílčí bezpečnostní koeficienty byly zohledněny: γ F = 1,5 γ M, Dřevo = 1,3 γ M, Ocel = 1,1 k mod = 0,9 Tímto způsobem je možné zjistit z přípustných hodnot všechny jmenovité hodnoty pro výpočet EC. F skut F dov A Stupeň zatížení E d R d /2011

7 Popis výrobku Stropní podpěry Doka Stropní podpěry Eurex top jsou seřiditelné výsuvné ocelové stojky, podle EN Slouží jako vertikální podpěry pro dočasné konstrukce. A Nejdůležitější vlastnosti: schváleny podle Z podpěra podle EN 1065 vysoká nosnost - viz kapitola "Dovolené nosnosti stropních podpěr Doka" očíslované otvory pro nastavení výšek B D A Koncová příruba B Vnitřní trubka C Nastavovací třmen D Stavěcí matka E Rukojeť F Označení typu G Vnější trubka s tlumičem nárazů H Koncová příruba C E F G H rychlé připojení: pomocí svorníku s perem lze připevnit různé typy hlavic zajištění proti neúmyslnému rozpojení: podpěry Doka mají z bezpečnostních důvodů pojistku proti vypadnutí vnitřní trubky. speciální geometrie závitu - snadné uvolňování stropní podpěry i při vysokém zatížení 10 cm prostoru při zasunuté podpěře jako ochrana proti sevření ruky ohnuté nastavovací třmeny - snižení nebezpečí zranění a usnadnění obsluhy pozinkovaná konstrukce s dlouhou životností tlumič nárazů: spolu s plastovým kladivem 4kg optimální ochrana při ustavení. Tlumič nárazů není obsažen u: - Eurex 20 top Eurex 20 top Eurex 30 top /2011 7

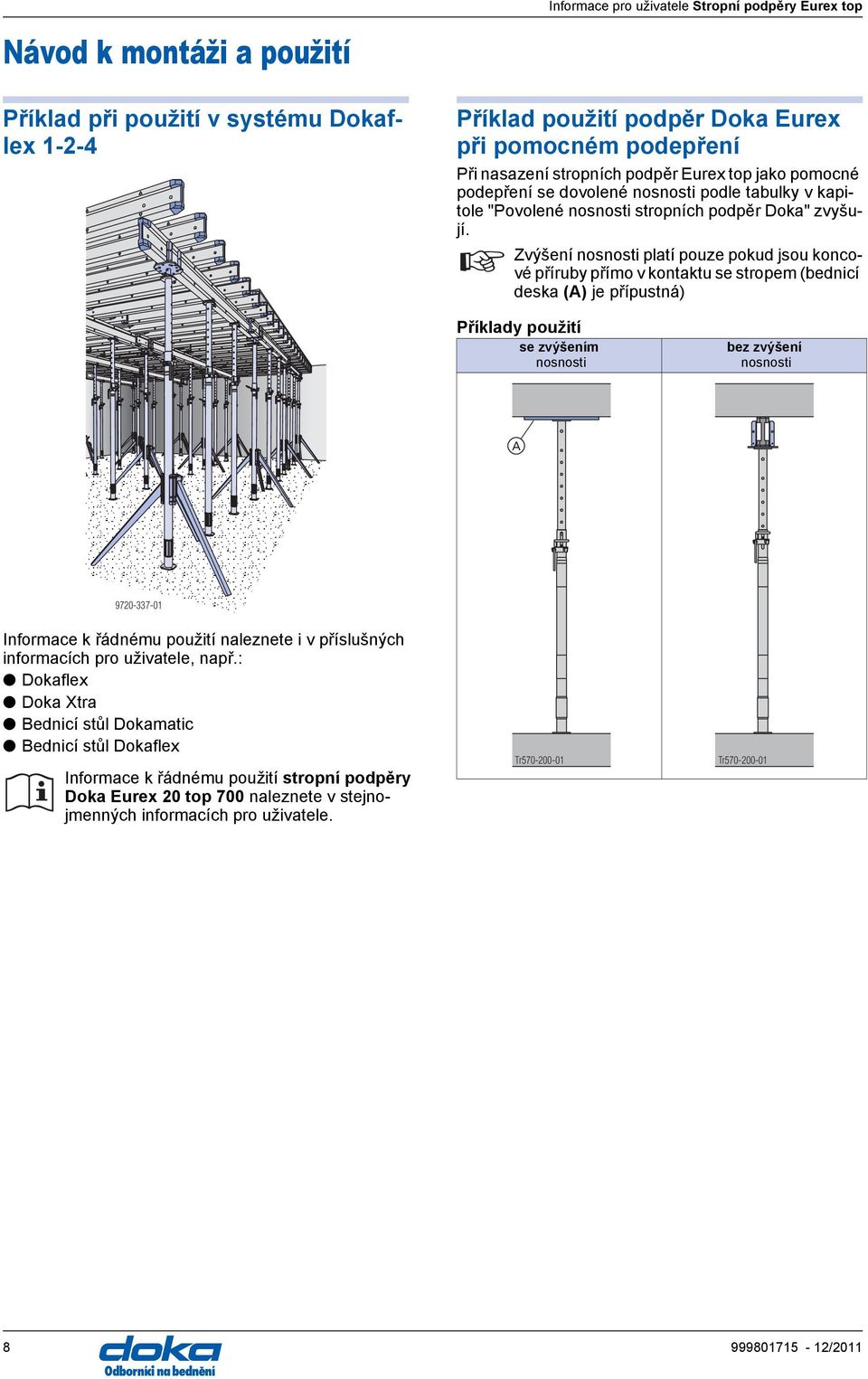

8 Návod k montáži a použití Příklad při použití v systému Dokaflex Příklad použití podpěr Doka Eurex při pomocném podepření Při nasazení stropních podpěr Eurex top jako pomocné podepření se dovolené nosnosti podle tabulky v kapitole "Povolené nosnosti stropních podpěr Doka" zvyšují. Zvýšení nosnosti platí pouze pokud jsou koncové příruby přímo v kontaktu se stropem (bednicí deska (A) je přípustná) Příklady použití se zvýšením nosnosti bez zvýšení nosnosti A Informace k řádnému použití naleznete i v příslušných informacích pro uživatele, např.: Dokaflex Doka Xtra Bednicí stůl Dokamatic Bednicí stůl Dokaflex Informace k řádnému použití stropní podpěry Doka Eurex 20 top 700 naleznete v stejnojmenných informacích pro uživatele. Tr Tr /2011

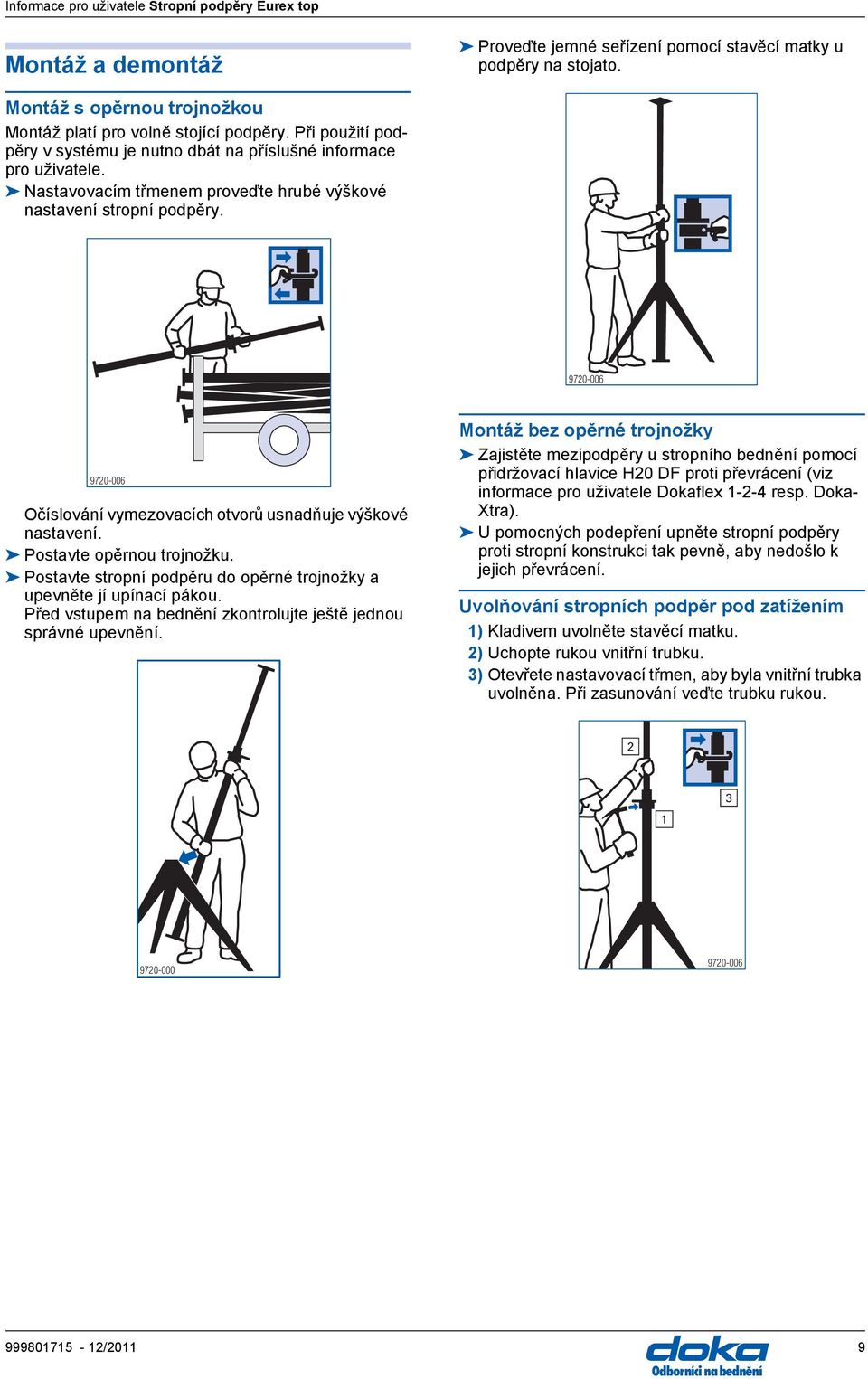

9 Montáž a demontáž Proveďte jemné seřízení pomocí stavěcí matky u podpěry na stojato. Montáž s opěrnou trojnožkou Montáž platí pro volně stojící podpěry. Při použití podpěry v systému je nutno dbát na příslušné informace pro uživatele. Nastavovacím třmenem proveďte hrubé výškové nastavení stropní podpěry Očíslování vymezovacích otvorů usnadňuje výškové nastavení. Postavte opěrnou trojnožku. Postavte stropní podpěru do opěrné trojnožky a upevněte jí upínací pákou. Před vstupem na bednění zkontrolujte ještě jednou správné upevnění. Montáž bez opěrné trojnožky Zajistěte mezipodpěry u stropního bednění pomocí přidržovací hlavice H20 DF proti převrácení (viz informace pro uživatele Dokaflex resp. Doka- Xtra). U pomocných podepření upněte stropní podpěry proti stropní konstrukci tak pevně, aby nedošlo k jejich převrácení. Uvolňování stropních podpěr pod zatížením 1) Kladivem uvolněte stavěcí matku. 2) Uchopte rukou vnitřní trubku. 3) Otevřete nastavovací třmen, aby byla vnitřní trubka uvolněna. Při zasunování veďte trubku rukou /2011 9

10 Možná chybná použití VAROVÁNÍ Níže znázorněná a obdobná použití jsou zakázána! Nepoužívejte pro vytvoření ochranných zábradlí. Povoleno je pouze svislé nasazení. Koncová příruba musí být uložena celou plochou Postavte pouze na únosném podkladu Spojování několika stropních podpěr nad sebou je zakázáno. Nepoužívejte kotevní tyče nebo výztuž jako náhradu za nastavovací třmen Nepoužívejte pro zapření bednicích prvků Nepoužívejte jako vzpěru ve výkopu /2011

11 Technický stav Následující kritéria kvality definují staticky přípustný stupeň poškození. V případě většího poškození není povoleno další použití. Vnitřní trubka - vnější trubka Prohnutí koncových přírub přípustné a max. 1 mm směrem ven a b max. 3 mm směrem dovnitř a Závit musí být po celé délce namazaný a funkční. Vnější trubka v poloze, ve které se překrývají otvory pro zasunutí nastavovacího třmene, musí být vnitřní trubka posuvná po celé potřebné délce. Rozšíření otvorů vnitřní trubky přípustné do 2 mm b Trhliny sváru nejsou přípustné /

12 Dovolené nosnosti stropních podpěr Doka Použití jako volná stavební podpěra Informace pro uživatele Stropní podpěry Eurex top Dovolená nosnost [kn] v závislosti na výtažné délce a poloze vnější trubky (podle všeobecného povolení stavebního dozoru Z ) Eurex 20 top Eurex 30 top Délka podpěry [m] / A15 A25 A25 A30 A30 A35 A35 A40 A40 A55 A55 B25 B25 B30 B30 B35 B35 B40 B40 B55 B55 C25 C25 C30 C30 C35 C35 C40 C40 C55 C55 D15 D25 D25 D30 D30 D35 D35 D40 D40 D55 D55 E25 A25 A25 A30 A30 A35 A35 A40 A40 A45 A45 A55 A55 B25 B25 B30 B30 B35 B35 B40 B40 B45 B45 B55 B55 C25 C25 C30 C30 C35 C35 C40 C40 C45 C45 C55 C55 D25 D25 D30 D30 D35 D35 D40 D40 D45 D45 D55 D55 E25 E25 E30 E30 E35 E35 E40 E40 E45 E45 E55 E55 5,5 20,0 22,1 30,9 32,4 5,4 20,9 23,2 32,6 34,2 5,3 21,9 24,4 34,4 36,1 5,2 22,9 25,7 36,2 38,0 5,1 23,9 27,1 38,1 39,8 5,0 25,0 28,5 4,9 26,4 30,1 4,8 27,8 31,6 4,7 29,2 33,2 4,6 30,6 34,9 4,5 32,2 31,8 33,5 4,4 33,9 33,8 35,8 4,3 35,8 38,0 4,2 38,0 4,1 4,0 20,9 24,1 30,6 33,2 3,9 22,3 26,0 32,8 35,7 3,8 23,7 27,9 35,1 38,2 35,6 3,7 25,2 29,9 37,5 35,6 3,6 26,9 32,2 3,5 20,2 23,8 28,5 34,4 30,0 33,2 3,4 21,7 25,9 30,1 32,4 35,7 3,3 23,1 28,1 31,4 34,7 38,2 3,2 24,6 30,4 32,5 37,1 3,1 26,3 33,0 33,5 3,0 20,1 24,1 27,9 34,4 30,0 33,8 2,9 21,7 26,6 28,8 35,4 32,6 36,2 35,6 2,8 23,3 29,1 29,6 35,2 38,5 2,7 24,6 31,6 30,6 37,5 2,6 25,4 34,3 31,8 38,8 35,6 2,5 26,2 31,2 26,2 32,9 35,6 30,0 35,9 2,4 27,1 33,4 27,0 34,0 31,3 37,4 2,3 27,9 27,8 35,1 32,6 38,9 2,2 28,9 28,9 33,8 35,6 2,1 29,6 30,2 35,6 34,9 2,0 30,3 31,5 35,9 1,9 31,7 35,6 33,0 37,5 1,8 33,1 34,5 39,2 1,7 34,6 1,6 35,6 1,5 1,4 1,3 1,2 20,0 1,1 1,0 Poloha vnější trubky*) Třída podpěr podle EN /2011

13 *) Pozice vnější trubky Použití s bednicími stoly Dokamatic a Dokaflex resp. jako pomocné podepření (podpěry vetknuty) Dovolené nosnosti stropních podpěr Doka pro systémy Dokaflex a Doka-Xtra viz příslušné informace pro uživatele. Dovolená nosnost [kn] Eurex 20 top Délka podpěry [m] Eurex 30 top ,5 30 5,4 32 5,3 34 5,2 5,1 5,0 4,9 4,8 4,7 4,6 4,5 4,4 4,3 4,2 4,1 35 4,0 30 3,9 32 3,8 34 3,7 3,6 3,5 30 3,4 32 3,3 34 3,2 3,1 3, ,9 32 2,8 34 2,7 2,6 35 2,5 30 2,4 32 2,3 34 2,2 35 2,1 2,0 1,9 1,8 35 1,7 1,6 1,5 1,4 1,3 1,2 25 1,1 1, /

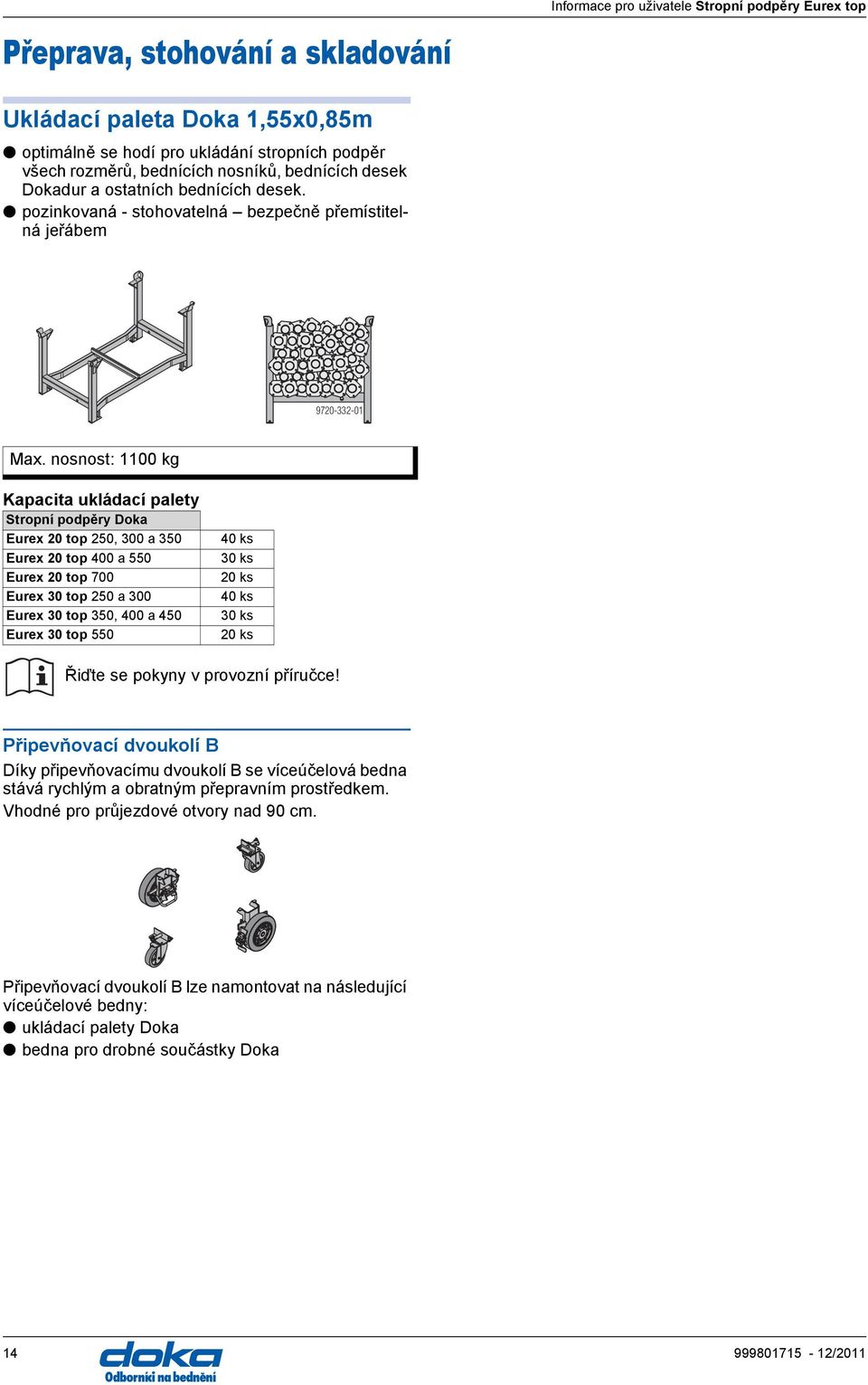

14 Přeprava, stohování a skladování Ukládací paleta Doka 1,55x0,85m optimálně se hodí pro ukládání stropních podpěr všech rozměrů, bednících nosníků, bednících desek Dokadur a ostatních bednících desek. pozinkovaná - stohovatelná bezpečně přemístitelná jeřábem Max. nosnost: 1100 kg Kapacita ukládací palety Stropní podpěry Doka Eurex 20 top 250, 300 a 350 Eurex 20 top 400 a 550 Eurex 20 top 700 Eurex 30 top 250 a 300 Eurex 30 top 350, 400 a 450 Eurex 30 top ks 30 ks 20 ks 40 ks 30 ks 20 ks Řiďte se pokyny v provozní příručce! Připevňovací dvoukolí B Díky připevňovacímu dvoukolí B se víceúčelová bedna stává rychlým a obratným přepravním prostředkem. Vhodné pro průjezdové otvory nad 90 cm. Připevňovací dvoukolí B lze namontovat na následující víceúčelové bedny: ukládací palety Doka bedna pro drobné součástky Doka /2011

15 Přehled prvků [kg] Č. výrobku [kg] Č. výrobku Přehled Systémové Stropní podpěra prvků komponenty Eurex top Doka Stropní podpěra Doka Eurex 20 top 150 8, délka: cm Stropní podpěra Doka Eurex 20 top , délka: cm Stropní podpěra Doka Eurex 20 top , délka: cm Stropní podpěra Doka Eurex 20 top , délka: cm Stropní podpěra Doka Eurex 20 top , délka: cm Stropní podpěra Doka Eurex 20 top , délka: cm Doka-Deckenstütze Eurex 20 top pozinkovaný Plastové kladivo 4kg 4, Kunststoffhammer 4kg modrý délka: 110 cm Ukládací paleta Doka 1,55x0,85m 42, Doka-Stapelpalette 1,55x0,85m pozinkovaný výška: 77 cm Dbejte prosím upozornìní v provozní pøíruèce! Stropní podpěra Doka Eurex 30 top , délka: cm Stropní podpěra Doka Eurex 30 top , délka: cm Stropní podpěra Doka Eurex 30 top , délka: cm Stropní podpěra Doka Eurex 30 top , délka: cm Stropní podpěra Doka Eurex 30 top , délka: cm Stropní podpěra Doka Eurex 30 top , délka: cm Doka-Deckenstütze Eurex 30 top pozinkovaný Připevňovací dvoukolí B 33, Anklemm-Radsatz B modře lakovaný Opěrná trojnožka top 12, Stützbein top pozinkovaný výška: 80 cm Stav při dodání: složený Opěrná trojnožka 15, Stützbein pozinkovaný výška: 80 cm Stav při dodání: složený /

16 Stropní podpěry Doka Spolehlivé při každém použití Stropní podpěry Doka jsou správnou volbou pro každé použití. Kromě vysoké nosnosti existuje řada praktických detailů pro zjednodušení manipulace. Stropní podpěry Doka si můžete pronajmout, zakoupit nebo získat formou leasingu. V každé pobočce firmy Doka ve Vaší blízkosti. Jednoduše nám zavolejte! Centrální podnik skupiny Doka, Amstetten Certifikován podle ISO 9001 Doka mezinárodně Doka GmbH Josef Umdasch Platz 1 A 3300 Amstetten / Rakousko Telefon: +43 (0) Telefax: +43 (0) info@doka.com Internet: Česká republika: Česká Doka bednicí technika spol. s r.o. Za Avií 868 CZ Praha 9 - Čakovice Tel.: Fax: Ceska@doka.com Internet: Pobočka Brno Kšírova 265 CZ Brno - Horní Heršpice Tel.: Fax: Brno@doka.com Pobočka Ostrava Palackého 1144 CZ Ostrava - Přívoz Tel.: Fax: Ostrava@doka.com Slovensko: Doka Slovakia Debniaca technika s.r.o. Ivanská cesta 28 SK Bratislava 2 P.O.Box 39, Bratislava 22 Tel.: +421 (0) Fax: +421 (0) Slovakia@doka.com Internet: IČO: OR OS Bratislava I, Oddiel Sro, Vložka č.: 5405/B Pobočka Prešov Košická 48 SK Prešov 1 P.O.Box 34, Prešov 5 Tel.: +421 (0) Fax: +421 (0) Pobočka Banská Bystrica Majerská cesta 138 (areál Stavomontáže a.s.) SK Banská Bystrica Tel.: +421 (0) Fax: +421 (0) Pobočky Doka a generální zastoupení: Angola Austrálie Azerbajdžan Alžírsko Bahrajn Bělorusko Belgie Bosna a Hercegovina Brazílie Bulharsko Chorvatsko Chile Čína Dánsko Egypt Estónsko Finsko Francie Indie Irán Irsko Island Itálie Izrael Japonsko Jihoafrická republika Jordánsko Kanada Kazachstán Katar Korea Kuvajt Libanon Libie Litva Lotyšsko Lucembursko Maďarsko Maroko Mexiko Německo Nizozemí Norsko Nový Zéland Panama Polsko Portugalsko Řecko Rumunsko Rusko SAE Saudská Arábie Senegal Singapur Slovinsko Španělsko Srbsko Švédsko Švýcarsko Thajsko Tunisko Turecko Ukrajina USA Velká Británie Vietnam /2011
