1 Snadná a jednoduchá montáž! MARLON CS/CSE TRAPÉZOVÉ A VLNITÉ DESKY FILON SKLOLAMINÁTOVÉ VLNITÉ DESKY MARCRYL DESKY Z PLEXISKLA MARLON FSX DESKY Z PLNÉHO POLYKARBONÁTU MARLON ST KOMŮRKOVÉ DESKY Z POLYKARBONÁTU A3000 BODOVÉ SVĚTLÍKY

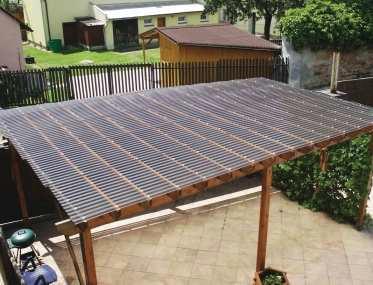

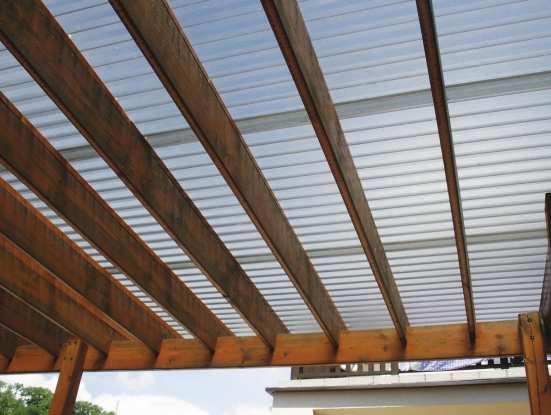

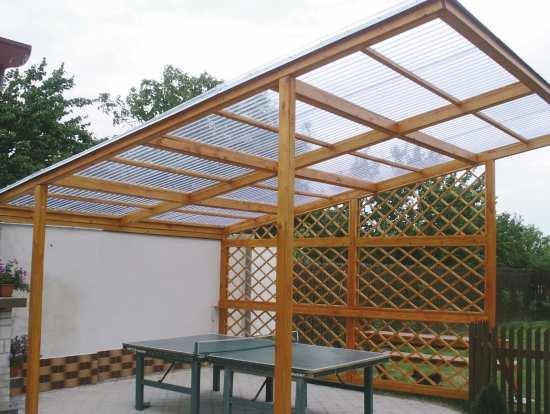

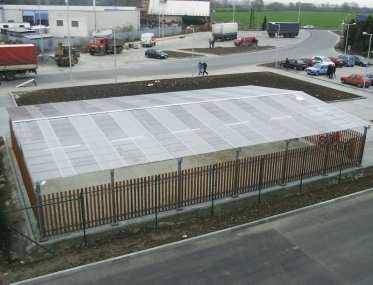

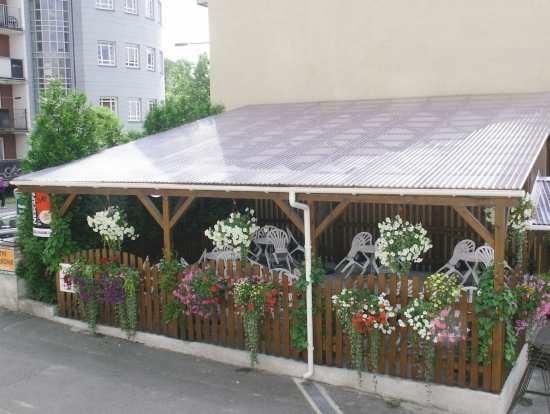

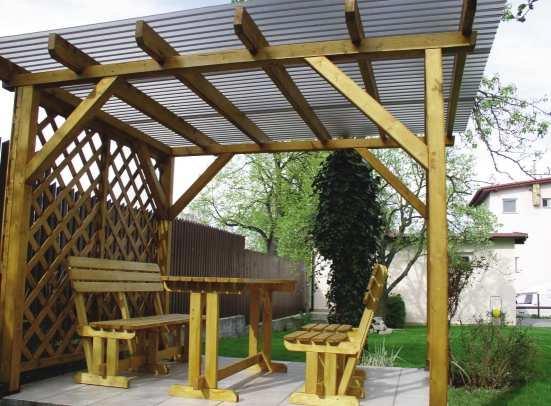

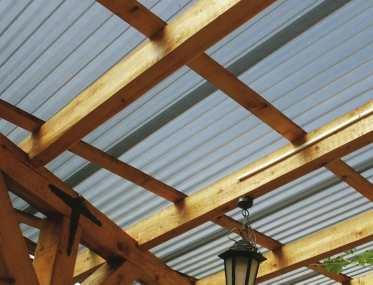

2 MARLON trapézové a vlnité desky ideální na zastřešení pergol a verand střechy garážových stání i průmyslových prostor různé typy profilů průhledné, průsvitné i neprůsvitné záruka 10 let na světelnou propustnost řada rozměrů Marlon CS trapéz 76/16 0,8 mm prûhledná Marlon CS - prûhledné desky bez povrchové struktury Marlon CSE - prûsvitné desky s povrchovou strukturou pro rozptyl svûtla průhledná deska z polykarbonátu záruka 10 let na nerozbitnost krupobitím jednostranný UV filtr barvy čirá, bronz, modrá absolutně čirá bronz modrá rozměr 1,06 x 2,5/3/4/6 m rozměr 1,06 x 2,5/3/4/6 m rozměr 1,26 x 3/6 m Marlon CSE trapéz 76/16 0,8 mm prûsvitná čirá bronz opál rozměr 1,06 x 2,5/3/4/6 m rozměr 1,06 x 2,5/3/4/6 m rozměr 1,26 x 3/6 m Marlon CSE trapéz 76/16 0,8 mm neprûsvitná šedá červená zelená rozměr 1,06 x 3/6 m rozměr 1,06 x 3/6 m rozměr 1,06 x 3/6 m Marlon CSE vlna 95/38 0,8 mm prûsvitná čirá rozměr 0,95 x 2/4/6 m bronz rozměr 0,95 x 2/4/6 m Marlon CS trapéz 76/16 0,8 mm opál V nabídce i prûmyslové profily pro zastfie ování velk ch ploch průsvitné desky z polykarbonátu vnitřní povrchová struktura pro rozptyl světla záruka 10 let na nerozbitnost krupobitím oboustranný UV filtr barvy čirá, bronz barvy opál - pouze typ CS neprůsvitné desky z polykarbonátu vnitřní povrchová struktura záruka 5 let na nerozbitnost krupobitím oboustranný UV filtr barvy šedá, červená, zelená průsvitné desky z polykarbonátu vnitřní povrchová struktura pro rozptyl světla záruka 10 let na nerozbitnost krupobitím oboustranný UV filtr barvy čirá, bronz typ 95/38 je kompatibilní se střešní krytinou Onduline* Desky montujte v hradnû podle montáïního návodu, kter obdrïíte u prodejce nebo na Dovozce (resp. prodejce) neodpovídá za pfiípadné kody vzniklé nesprávnou montáïí

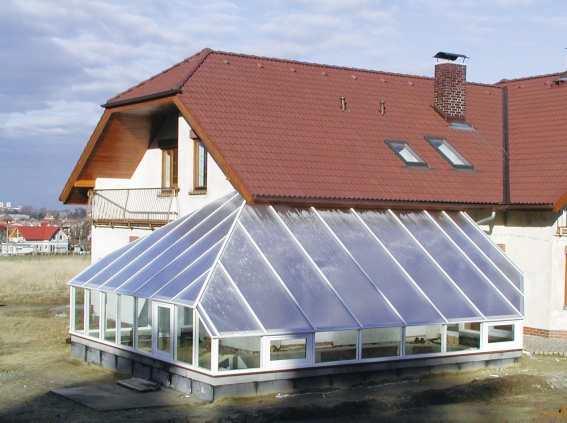

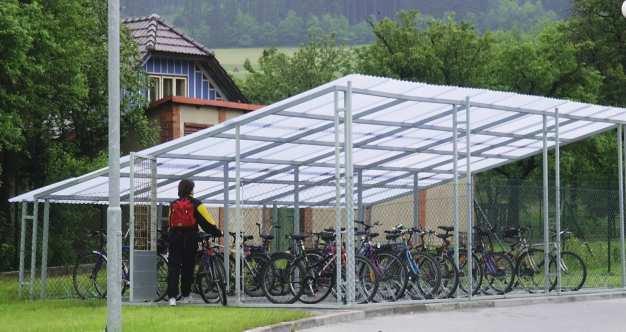

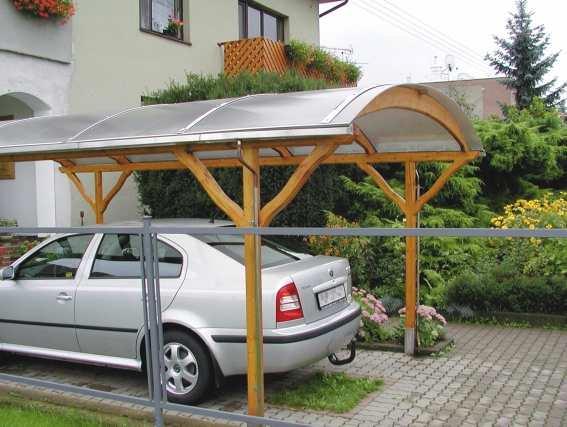

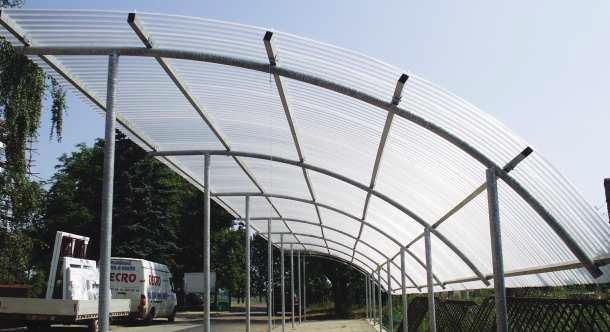

3 MARLON ST komûrkové desky nízká hmotnost desek desky lze ohýbat za studena UV stabilita stabilní vlastnosti od -20 C do 115 C reakce na oheň B,S1,D0 (EN ) hořící neodkapává ani neodpadává (ČSN ) Marlon TW 4 mm dvoustěnná deska z polykarbonátu čirá (88%) rozměr 2,10 x 6 m prostup tepla K= 3,9 W/m 2 K poloměr ohybu R= 0,6 m Marlon TW 6 mm dvoustěnná deska z polykarbonátu čirá (88%), opál (39%), bronz (55%) rozměr 2,10 x 6 m a 2,10 x 7 m prostup tepla K= 3,7 W/m 2 K poloměr ohybu R= 1,05 m Marlon TW 8 mm dvoustěnná deska z polykarbonátu čirá (88%), opál (57%), bronz (46%) rozměr 2,10 x 6 m a 2,10 x 7 m prostup tepla K= 3,4 W/m 2 K poloměr ohybu R= 1,4 m Marlon TW 10 mm dvoustěnná deska z polykarbonátu čirá (88%), opál (58%), bronz (46%) rozměr 2,10 x 6 m a 2,10 x 7 m prostup tepla K= 3,2 W/m 2 K poloměr ohybu R= 1,75 m Marlon FW 16 mm pětistěnná deska z polykarbonátu čirá (69%), opál (39%), bronz (16%) rozměr 2,10 x 6 m a 2,10 x 7 m prostup tepla K= 1,9 W/m 2 K poloměr ohybu R= 3,2 m Marlon FW 25 a 32 mm vícestěnné desky z polykarbonátu čirá (68-64%) rozměr 2,10 x 6/7 m prostup tepla 25 mm K= 1,6 W/m 2 K prostup tepla 32 mm K= 1,25 W/m 2 K Vá prodejce:

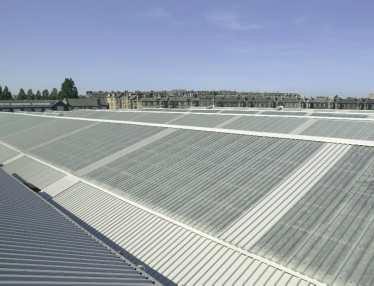

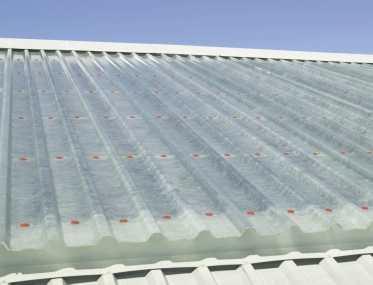

4 FILON hobby průsvitné desky a role ze sklolaminátu zastřešení privátních i průmyslových objektů odolnost teplotám od -40 C do 140 C záruka 5 let na nerozbitnost krupobitím v mrazu nekřehne a v horku neměkne řada profilů a rozměrů (kompatibilita s mnoha střešními krytinami) FILON role a desky 76/18 čirá průsvitná žlutá průsvitná bronz průsvitná modrá průsvitná deska 1,14 x 2,5 /3/4 m role výška 1/1,5/2/2,5/3 m role výška 1,5/2/2,5 m deska 1,14 x 2,5 /3/4 m role výška 1,5/2/2,5 m opál průsvitná zelená průsvitná bílá neprůhledná červená neprůhledná role výška 1/1,5/2/2,5/3 m role výška 1,5/2/2,5 m role výška 2 m role výška 1,5/2/2,5 m FILON deska 94/35 FILON deska 100/30 FILON deska 130/30 FILON deska 177/51 čirá průsvitná čirá průsvitná čirá průsvitná čirá průsvitná (kompatibilní s krytinou Onduline *) (kompatibilní s krytinou Vertex **) (kompatibilní s krytinou Vltava B8 ***) (kompatibilní s krytinou Vltava A5/A6 ***) deska 0,94 x 2 m deska 0,86 x 2 / 2,5 / 6 m deska 1 x 1,25 / 2,5 m deska 0,92 / 1,096 x 1,25 / 2,5 m V nabídce i prûmyslové profily kompatibilní s vût inou trapézov ch plechû v âr * ONDULINE - mezinárodní ochranná známka firmy OMNIUM FRANCAIS INDUSTRIEL ET COMMERCIAL - (dodavatelem stfie ní krytiny Onduline* je firma Onduline - stavební materiály, spol. s r.o.) ** VERTEX - ochranná známka firmy Saint-Gobain Vertex, a.s., Sokolovská 106, Litomy l okres Svitavy, âeská republika *** VLTAVA A5, A6, B8- ochranná známka firmy Cembrit CZ, a.s., Lidická302, Beroun, âeská republika Zaji Èujeme dopravu po celé âr

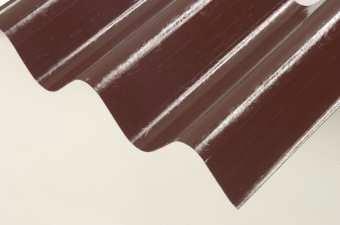

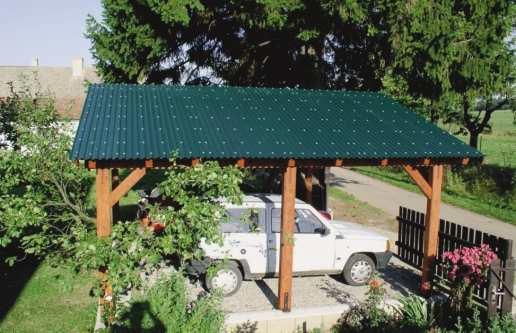

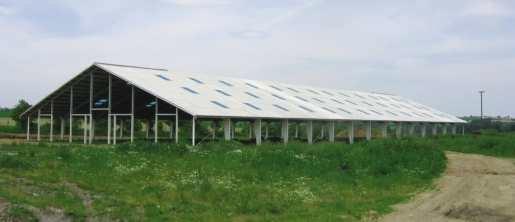

5 FILON OPAK neprůhledné desky ze sklolaminátu s příměsí pigmentu zastřešení privátních, zemědělských i průmyslových objektů odolnost teplotám od -40 C do 140 C záruka 5 let na nerozbitnost krupobitím v mrazu nekřehne a v horku neměkne ani se nedeformuje vlastní vahou odolnost vůči chemikáliím FILON desky 94/35 rozmûr 0,94 x 2 m hmotnost 1100 g/m 2 (kompatibilní s krytinou Onduline *) zelená šedá červená V nûkter ch aplikacích mohou nahrazovat desky z vláknito-cementové krytiny, z ocelového i hliníkového plechu a bitumenu. TOPACO sklolaminátové desky s pfiímûsí karbonu (ilustrační foto) 100% neprůhledné desky ze sklolaminátu příměsí karbonu ideální pro zastřešení zemědělských i průmyslových objektů odolnost teplotám od -40 C do 140 C poskytujeme záruku 10 let vynikající chemická odolnost v silně agresivním prostředí TOPACO desky 177/51 1,2 mm rozmûr 0,92 x 2,5 m TOPACO desky 130/30 1,2 mm rozmûr 1 x 2,5 m (kompatibilní s krytinou Vltava A5/A6 ***) (kompatibilní s krytinou Vltava B8 ***) šedá červená šedá červená Desky TOPACO jsou vyztuïené nylonov m vláknem a proto vykazují velice vysokou únosnost na zatíïení snûhem - grafy únosnosti na privátní sektor - zastřešení privátních objektů, přístavby, garážová stání, pergoly, verandy zemědělství - střechy a obvodové pláště živočišných provozů (v nabídce i kompatibilní prosvětlení) průmysl - průmyslové stavby, střechy a opláštění, zastřešení továrnách hal zastřešení sportovišņ, vlakových a autobusových nástupišņ, zastávky MHD, lehké přístřešky desky je možné použít jako velice kvalitní ekvivalent bitumenových desek * ONDULINE - mezinárodní ochranná známka firmy OMNIUM FRANCAIS INDUSTRIEL ET COMMERCIAL - (dodavatelem stfie ní krytiny Onduline* je firma Onduline - stavební materiály, spol. s r.o.) *** VLTAVA A5, A6, B8- ochranná známka firmy Cembrit CZ, a.s., Lidická302, Beroun, âeská republika

6 MARCRYLFS VLASTNOSTI Vynikající průhlednost Nestárne vlivem UV záření Nekřehne, nežloutne Možnost ohybu za studena i za tepla Relativně jednoduché zpracování Plexisklo TECHNICKÉ PARAMETRY ŘEZÁNÍ Kotoučová pila s nezkříženým pilovým listem (pilové zuby musí být v zákrytu). Při řezání silnějších desek (4 a více mm) by rozteč zubů měla být mm. Zuby kotouče by měly vyčnívat na druhé straně desky těsně nad povrchem řezaného materiálu. Při řezání doporučujeme chlazení stlačeným vzduchem nebo vodou. LÁMÁNÍ Desky Marcryl FS je možné lámat jen do síly 3 mm a do délky lomu max 500 mm. VRTÁNÍ Obvyklé kuželové nebo spirálové vrtáky s úhlem od 60 do 90 stupňů. OBRÁBĚNÍ Doporučujeme přenechat odborníkům se speciálními stroji. ZÁKLADNÍ ROZMĚRY DESEK BARVY Světelná propustnost Rozměr desek Síla desky (%) (mm) (mm) Čirá x , 3, 4, 5, 6, 8, 10 Opal 30 (AG) x , 4 POUŽITÍ Reklamní průmysl reklamní poutače, stojany, nápisy, plastická písmena, kryty strojů a solárií, zastřešení bazénů, skleníky, zimní zahrady, atria Prosvětlovací prvky v průmyslu, obloukové a bodové světlíky Různé průhledné kryty, automobilový průmysl Průhledný konstrukční materiál (vybavení prodejen, prodejní regály, apod) Atypický nábytek, vybavení interiérů, exteriérů, dělící stěny Okna v letadlech a v ponorkách, obří akvária Modelařina a domácí kutilové Umělecké obory VYBRANÉ VLASTNOSTI MATERIÁLU TEPELNÉ TVÁŘENÍ Tvářecí teplota pro vytlačované plexisklo je C. Bodový ohřev je možný topnou spirálou, pro celkový ohřev použijte tepelnou pícku (troubu). Čas ohřevu je závislý na síle materiálu. Tvářecí nástroje je nutné chránit jemnou látkou, aby nedošlo k otisku nástroje do materiálu. U složitých tvarových změn je zapotřebí použít formu přenechte odborníkům. OHÝBÁNÍ ZA STUDENA Min. poloměr ohybu R min = 330 x tloušņka v mm LEPENÍ Používejte výhradně speciálních lepidel na plexisklo a pečlivě dodržujte přiložený návod. ČIŠTĚNÍ Znečištěné díly se myjí vodou, měkkou tkaninou nebo žínkou. Nikdy nestírat do sucha! Testovací metoda DIN ASTM ISO Hodnota Hustota D 792 R ,19 g/cm 3 Tepelná vodivost C ,19 W/mK Koeficient lineární roztažnosti A 0,07 mm/m C Bod měknutí podle Vicata (B/50) 102 C Mez pevnosti v tahu D638 R MPa Poměrné prodloužení při přetrh D638 R 567 4,5% Rázová houževnatost (Charpy) 179/1fu 15 kj/m 2 MONTÁŽ Při zabudování desek je nutné počítat s relativně značnou tepelnou roztažností plexiskla.

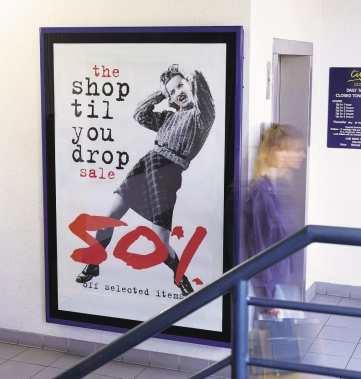

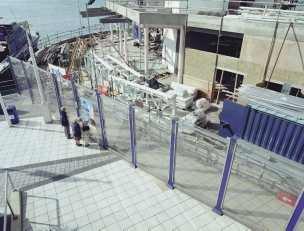

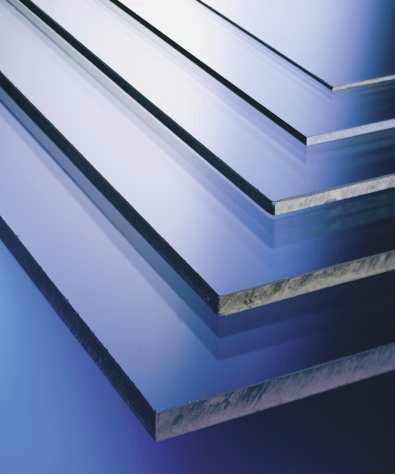

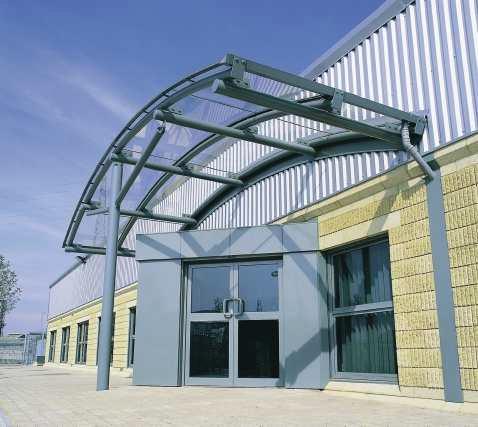

7 Pln polykarbonát MARLONFSX Vynikající průhlednost (až 90%) Oboustranná ochrana vůči vlivu UV záření Nekřehne, nežloutne Možnost ohybu za studena i za tepla Relativně jednoduché zpracování POUŽITÍ Reklamní průmysl reklamní poutače, stojany, nápisy, plastická písmena Kryty strojů a solárií, zastřešení bazénů, skleníky, zimní zahrady, atria Prosvětlovací prvky v průmyslu, obloukové a bodové světlíky Průhledný konstrukční materiál (vybavení prodejen, prodejní regály, apod) Okna v letadlech a v ponorkách, obří akvária Modelařina a domácí kutilové Umělecké obory VLASTNOSTI TRVANLIVOST Marlon FSX má vynikající odolnost vůči počasí a atmosférickým podmínkám. Desky Marlon FSX Longlife garantují dlouhodobou funkčnost ve všech svých aplikacích. ÚČELNOST Hmotnost desek Marlon FSX dosahuje jen poloviny hmotnosti deskového skla. To dělá z Marlonu FSX ideální prosvětlovací materiál na odlehčené konstrukce. Nerozbitnost a nízká hmotnost zajišņuje také velice jednoduchou a pohodlnou montáž s minimem speciálního nářadí. BEZPEČNOST S rázovou pevností až 200x vyšší než sklo, nabízí Marlon FSX prakticky nerozbitnost ve všech aplikacích a tudíž i bezpečnost vůči svému okolí. ROZMĚRY DESEK MARLON FSX Rozměr desek Síla desky (mm) (mm) 1220 x 2440* 1, 1.5, 3, 4, 5, 6, 2050 x 1250* 3, 4, 5, 6, 2050 x 2500* 2, 3, 4, 5, 6, 2050 x , 3, 4, 5, 6, 8, 10, 12 *na objednávku NAVRHOVAT FLEXIBILITU Marlon FSX umožňuje architektonicky i tvarově složité prosvětlující prvky zajišņující přirozeně osvětlené vnitřní prostředí. Marlon FSX vykazuje světelnou propustnost 90%. ÚSPORNOST Odolnost vůči rozbití např. vandalismem, velice snižuje udržovací náklady u mnoha staveb (prosklení zastávek MHD, prosklená zábradlí apod.) KVALITA Marlon FSX je vyráběný firmou Brett Martin při respektování mezinárodních jakostních norem, zejména BS EN ISO 9002Nl

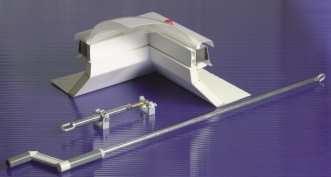

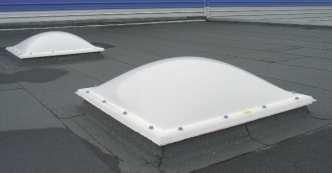

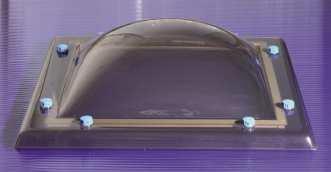

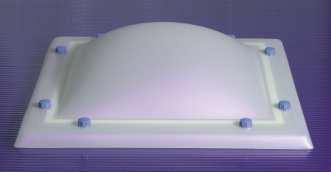

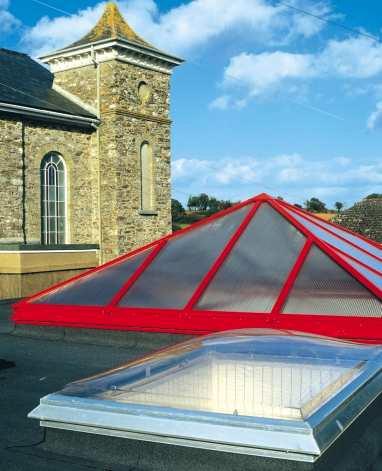

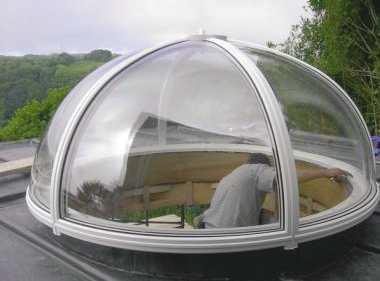

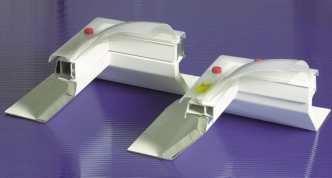

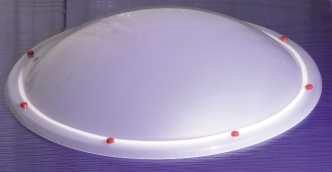

8 A 3000 Kopulové svûtlíky Materiál: Kopule jsou vyrobeny z plexiskla nebo polykarbonátu. ManÏety jsou vyrobeny ze sklolaminátu. PouÏití: Kopulové svûtlíky jsou urãené pro instalaci na ploché stfiechy nebo na stfiechy s mírn m sklonem a instalují se na stfie ní otvor nebo stfie ní otvor opatfien podezdívkou. Charakteristika: Podle tvaru dûlíme kopule na vypouklé a pyramidální, standardnû jsou dodávány v zabarvení ãirá nebo opál a provedení jednovrstvé (K = 5,6 W/m 2 K), dvouvrstvé (K = 2,8 W/m 2 K) a tfiívrstvé (K = 1,9 W/m 2 K). Jednotlivé vrstvy jsou k sobû slepeny a utûsnûny silikonov m tmelem. K manïetám se kopule pfiichycují pomocí nerez roubû, vlastní spoj chrání plastová krytka. Dodávané manïety jsou dvouplá Èové uvnitfi s izolaãní vrstvou polyuretanu, ãímï je zaji tûna dostateãná izolace, tuhost a stabilita. Dodávané v ky manïet jsou 15, 30 a 50cm v provedení zkoseném (rozdíl mezi rozmûrem horním a dolním je 20cm) nebo kolmém. Kopulové svûtlíky slouïí buì pouze k prosvûtlení pevné provedení nebo k prosvûtlení a dennímu odvûtrání budov otvírací provedení. Lze doplnit o podhled z bezpeãnostní mfiíïí nebo drátosklem. Vûtrání: V echny typy kopulov ch svûtlíkû lze dodat jako vûtrací. Vûtrací (otvírací) provedení obsahuje vûtrací rám (pro men í rozmûry z pevného PVC profilu, pro vût í rozmûry z Al profilu s plastov m krytím, pro kruhové svûtlíky se pouïívají rámy ze sklolaminátu na kterém je upevnûna kopule, nerez panty a otvírací mechanismus. Vûtrání svûtlíkû rozdûlujeme podle zpûsobu otvírání na: A 3000/man manuální (ruãní) vûtrání Otvírací mechanismus pro ruãní otvírání - mosazná roubovice (manuální otvíraã) se zdvihem 300mm, pro snadné ovládání otvírání jsou dodávány nasazovací kliky v délkách 1 3m. Délku kliky volíme podle v ky od podlahy ke svûtlíku. A 3000/el elektrické vûtrání Otvírací mechanismus pro ruãní otvírání elektromotor 230V/50Hz se zdvihem 300mm umoïní otevfiít svûtlík pomocí vûtracího tlaãítka. Lze pfiipojit také ãidlo vûtru a de tû, které svûtlík v pfiípadû nepfiíznû poãasí uzavfie. A 3000/v v stup na stfiechu Svûtlíky s vûtráním lze snadno kombinovat s v stupem na stfiechu ve dvou variantách, které zabraàují pfieklopení kopule na stfiechu s fietízky, nebo mechanick mi písty. Obû varianty jsou dodávány s madlem pro snadné otevfiení a zavfiení a s mechanismem pro odpojení otvíracího mechanismu. Svûtlík lze také dodat pouze jako v stup bez moïnosti vûtrání, v tomto pfiípadû se v stup doplní o mechanick zámek, kter zajistí kopuli proti samoãinnému otevfiení. Rozmûry na webu nebo u prodejce.
