Komponenty pro výrobu a montáž čtyřhranného VZT potrubí 1

Transkript

1

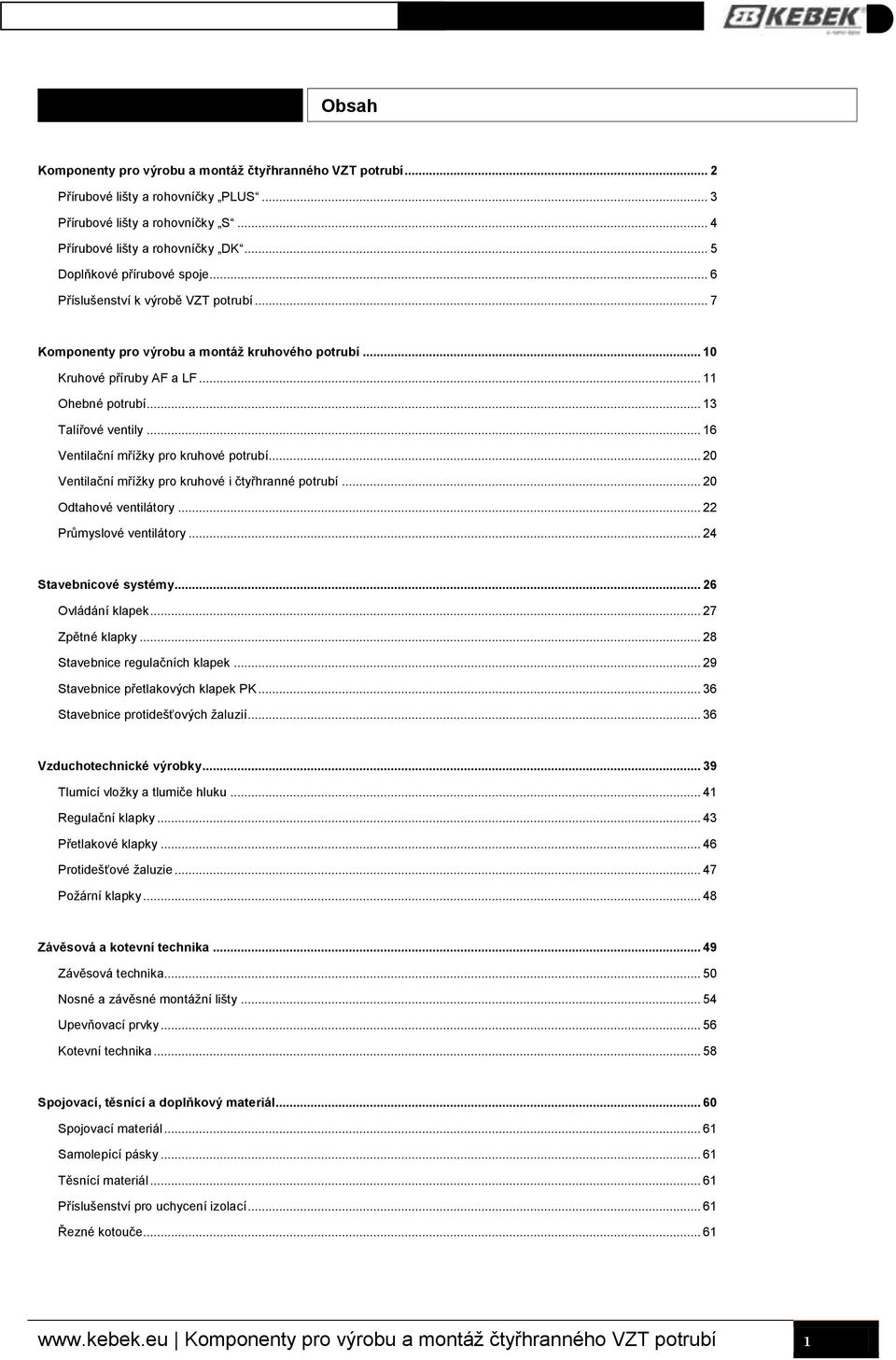

2 Obsah Komponenty pro výrobu a montáž čtyřhranného VZT potrubí... 2 Přírubové lišty a rohovníčky PLUS... 3 Přírubové lišty a rohovníčky S... 4 Přírubové lišty a rohovníčky DK... 5 Doplňkové přírubové spoje... 6 Příslušenství k výrobě VZT potrubí... 7 Komponenty pro výrobu a montáž kruhového potrubí Kruhové příruby AF a LF Ohebné potrubí Talířové ventily Ventilační mřížky pro kruhové potrubí Ventilační mřížky pro kruhové i čtyřhranné potrubí Odtahové ventilátory Průmyslové ventilátory Stavebnicové systémy Ovládání klapek Zpětné klapky Stavebnice regulačních klapek Stavebnice přetlakových klapek PK Stavebnice protidešťových žaluzií Vzduchotechnické výrobky Tlumící vložky a tlumiče hluku Regulační klapky Přetlakové klapky Protidešťové žaluzie Požární klapky Závěsová a kotevní technika Závěsová technika Nosné a závěsné montážní lišty Upevňovací prvky Kotevní technika Spojovací, těsnící a doplňkový materiál Spojovací materiál Samolepící pásky Těsnící materiál Příslušenství pro uchycení izolací Řezné kotouče Komponenty pro výrobu a montáž čtyřhranného VZT potrubí 1

3 Komponenty pro výrobu a montáž čtyřhranného VZT potrubí Komponenty pro výrobu a montáž čtyřhranného VZT potrubí... 2 Přírubové lišty a rohovníčky PLUS... 3 Přírubové lišty a rohovníčky S... 4 Přírubové lišty a rohovníčky DK... 5 Doplňkové přírubové spoje... 6 Příslušenství k výrobě VZT potrubí Komponenty pro výrobu a montáž čtyřhranného VZT potrubí

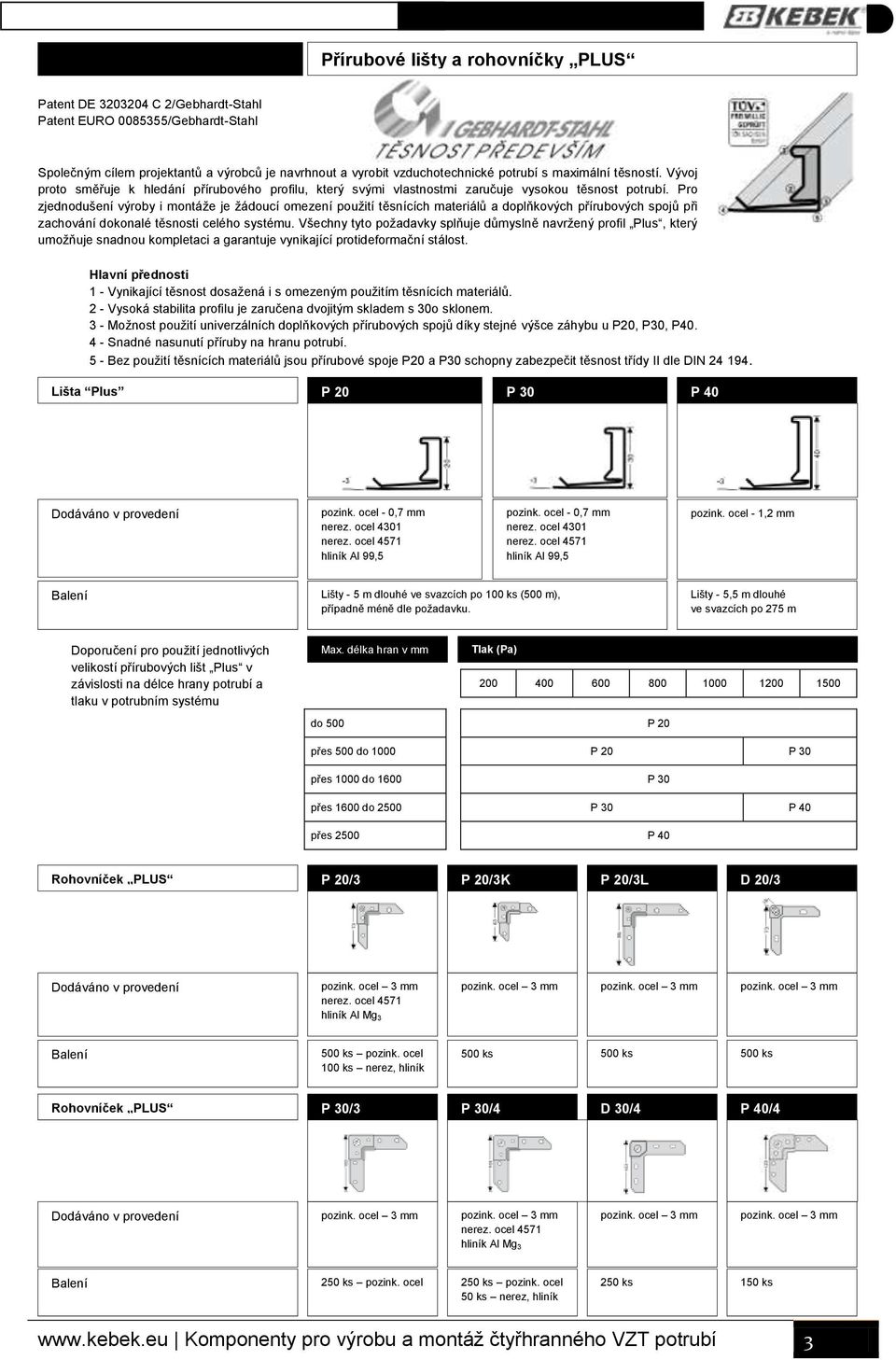

4 Přírubové lišty a rohovníčky PLUS Přírubové lišty a rohovníčky PLUS Patent DE C 2/Gebhardt-Stahl Patent EURO /Gebhardt-Stahl Společným cílem projektantů a výrobců je navrhnout a vyrobit vzduchotechnické potrubí s maximální těsností. Vývoj proto směřuje k hledání přírubového profilu, který svými vlastnostmi zaručuje vysokou těsnost potrubí. Pro zjednodušení výroby i montáže je žádoucí omezení použití těsnících materiálů a doplňkových přírubových spojů při zachování dokonalé těsnosti celého systému. Všechny tyto požadavky splňuje důmyslně navržený profil Plus, který umožňuje snadnou kompletaci a garantuje vynikající protideformační stálost. Hlavní přednosti 1 - Vynikající těsnost dosažená i s omezeným použitím těsnících materiálů. 2 - Vysoká stabilita profilu je zaručena dvojitým skladem s 30o sklonem. 3 - Možnost použití univerzálních doplňkových přírubových spojů díky stejné výšce záhybu u P20, P30, P Snadné nasunutí příruby na hranu potrubí. 5 - Bez použití těsnících materiálů jsou přírubové spoje P20 a P30 schopny zabezpečit těsnost třídy II dle DIN Lišta Plus P 20 P 30 P 40 Dodáváno v provedení pozink. ocel - 0,7 mm nerez. ocel 4301 nerez. ocel 4571 hliník Al 99,5 pozink. ocel - 0,7 mm nerez. ocel 4301 nerez. ocel 4571 hliník Al 99,5 pozink. ocel - 1,2 mm Lišty - 5 m dlouhé ve svazcích po 100 ks (500 m), případně méně dle požadavku. Lišty - 5,5 m dlouhé ve svazcích po 275 m Doporučení pro použití jednotlivých velikostí přírubových lišt Plus v závislosti na délce hrany potrubí a tlaku v potrubním systému Max. délka hran v mm Tlak (Pa) do 500 P 20 přes 500 do 1000 P 20 P 30 přes 1000 do 1600 P 30 přes 1600 do 2500 P 30 P 40 přes 2500 P 40 Rohovníček PLUS P 20/3 P 20/3K P 20/3L D 20/3 Dodáváno v provedení pozink. ocel 3 mm nerez. ocel 4571 hliník Al Mg3 pozink. ocel 3 mm pozink. ocel 3 mm pozink. ocel 3 mm 500 ks pozink. ocel 100 ks nerez, hliník 500 ks 500 ks 500 ks Rohovníček PLUS P 30/3 P 30/4 D 30/4 P 40/4 Dodáváno v provedení pozink. ocel 3 mm pozink. ocel 3 mm nerez. ocel 4571 hliník Al Mg3 pozink. ocel 3 mm pozink. ocel 3 mm 250 ks pozink. ocel 250 ks pozink. ocel 50 ks nerez, hliník 250 ks 150 ks Komponenty pro výrobu a montáž čtyřhranného VZT potrubí 3

5 Přírubové lišty a rohovníčky S Přírubové lišty a rohovníčky S Hlavní přednosti Dobrá těsnost přírubového spoje. Možnost použití univerzálních doplňkových přírubových spojů díky stejné výšce záhybu v horní části jako u P20, P30, P40. Snadné nasunování příruby na hranu potrubí. Možnost použití rohovníku P20/... a P40/..., univerzálně pro systémy Plus i S. Relativně nízká pořizovací cena přírubových lišt S. Lišta S S 20 S 30 S 40 Dodáváno v provedení pozink. ocel 0,6 mm pozink. ocel 0,7 mm pozink. ocel 0,7 mm pozink. ocel 0,8 mm pozink. ocel - 1,2 mm Lišty - 5 m dlouhé ve svazcích po 100 ks (500 m), případně méně dle požadavku. Lišty 5,7 m dlouhé ve svazcích po 570 m Rohovníček Plus P 20/3 P 20/3K P 20/3L Dodáváno v provedení pozink. ocel 3 mm nerez. ocel 4571 hliník Al Mg3 pozink. ocel 3 mm pozink. ocel 3 mm 500 ks pozink. ocel 100 ks nerez, hliník 500 ks 500 ks Rohovníček S S 30/3 S 30/4 P 40/4 Dodáváno v provedení pozink. ocel 3 mm pozink. ocel 4 mm pozink. ocel 4 mm 250 ks 250 ks 150 ks 4 Komponenty pro výrobu a montáž čtyřhranného VZT potrubí

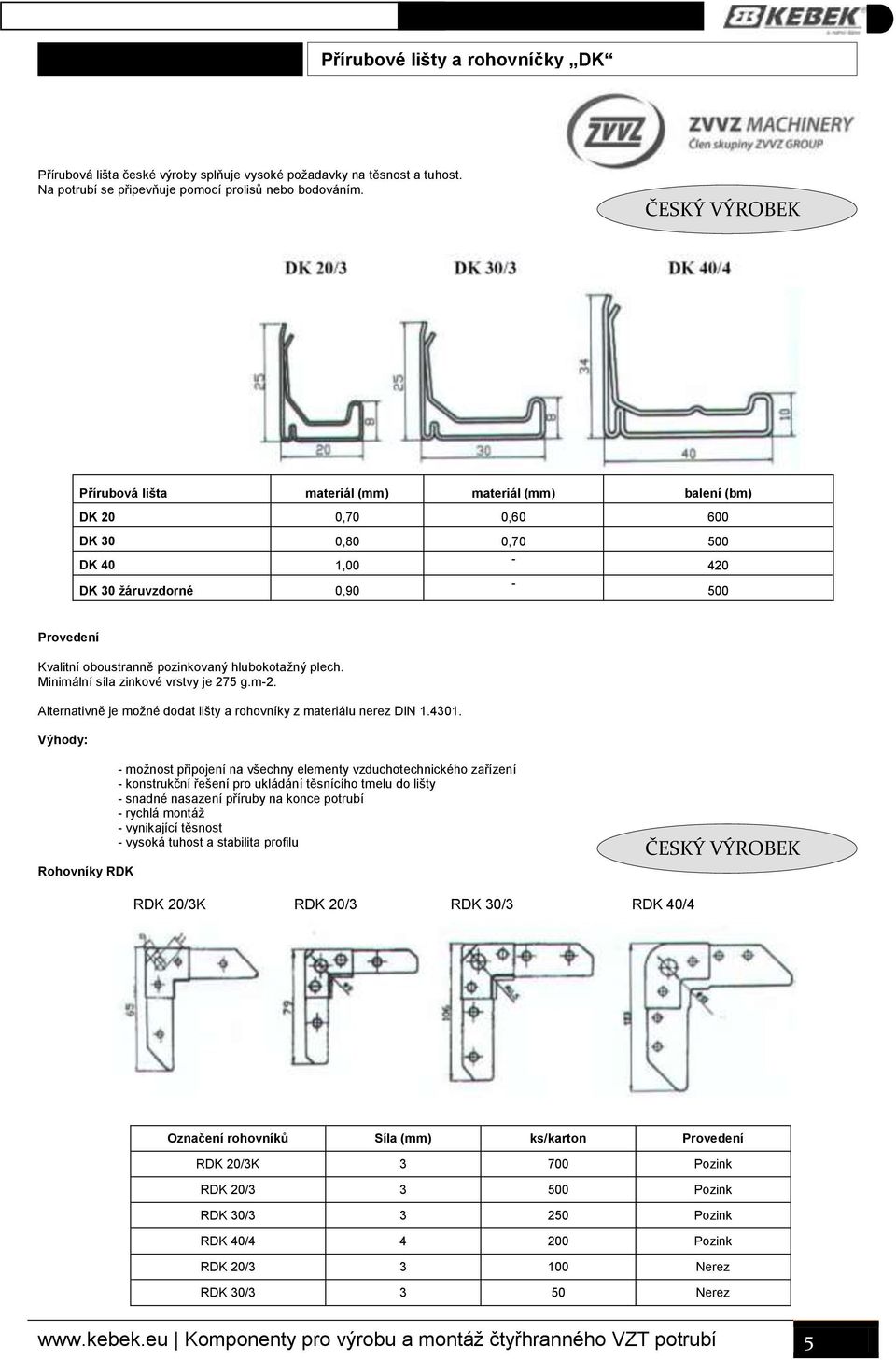

6 Přírubové lišty a rohovníčky DK Přírubové lišty a rohovníčky DK Přírubová lišta české výroby splňuje vysoké požadavky na těsnost a tuhost. Na potrubí se připevňuje pomocí prolisů nebo bodováním. ČESKÝ VÝROBEK Přírubová lišta materiál (mm) materiál (mm) balení (bm) DK 20 0,70 0, DK 30 0,80 0, DK 40 1, DK 30 žáruvzdorné 0, Kvalitní oboustranně pozinkovaný hlubokotažný plech. Minimální síla zinkové vrstvy je 275 g.m-2. Alternativně je možné dodat lišty a rohovníky z materiálu nerez DIN Výhody: Rohovníky RDK - možnost připojení na všechny elementy vzduchotechnického zařízení - konstrukční řešení pro ukládání těsnícího tmelu do lišty - snadné nasazení příruby na konce potrubí - rychlá montáž - vynikající těsnost - vysoká tuhost a stabilita profilu ČESKÝ VÝROBEK RDK 20/3K RDK 20/3 RDK 30/3 RDK 40/4 Označení rohovníků Síla (mm) ks/karton RDK 20/3K Pozink RDK 20/ Pozink RDK 30/ Pozink RDK 40/ Pozink RDK 20/ Nerez RDK 30/ Nerez Komponenty pro výrobu a montáž čtyřhranného VZT potrubí 5

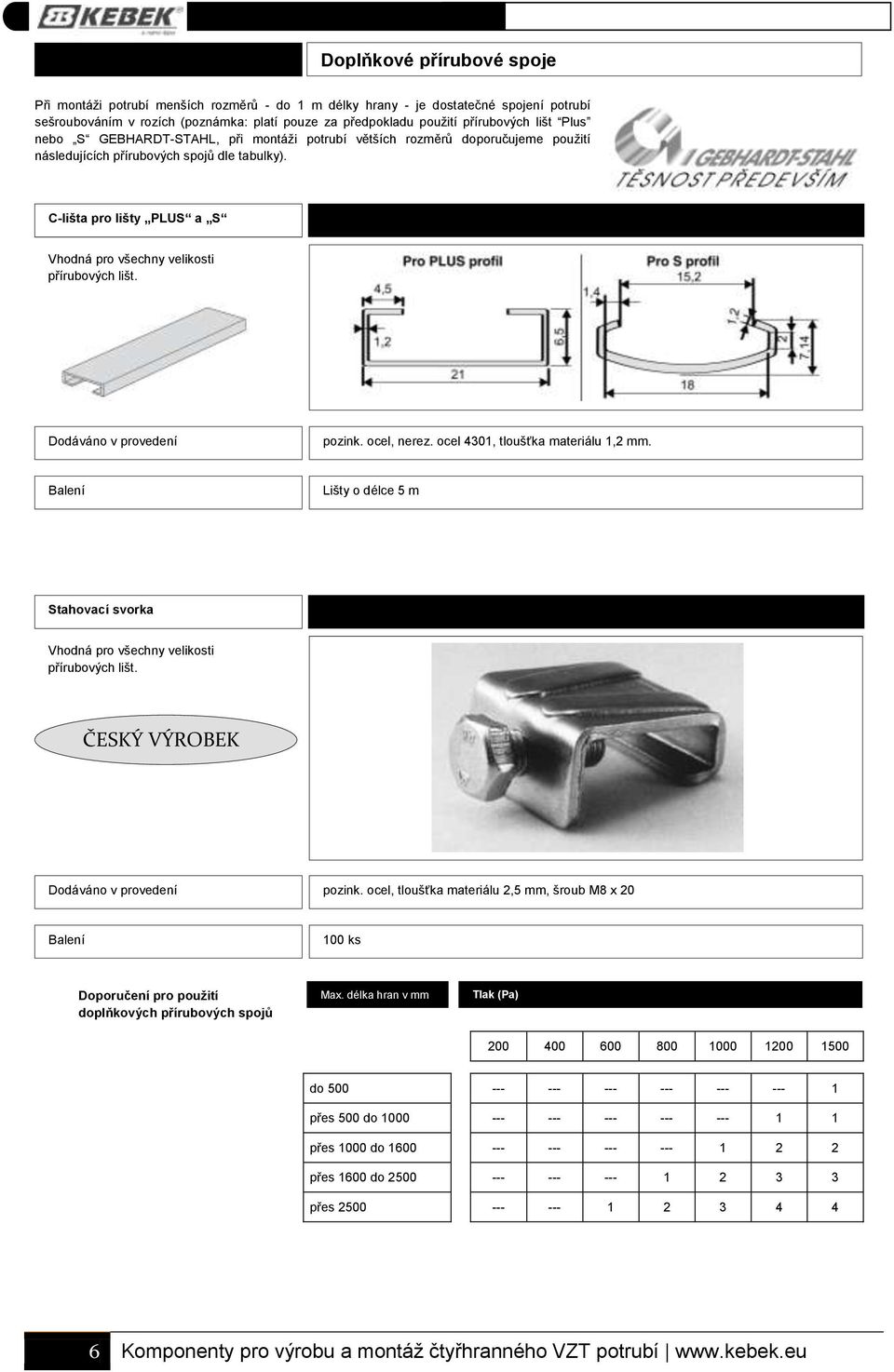

7 Doplňkové přírubové spoje Doplňkové přírubové spoje Doplňkové přírubové spoje Při montáži potrubí menších rozměrů - do 1 m délky hrany - je dostatečné spojení potrubí sešroubováním v rozích (poznámka: platí pouze za předpokladu použití přírubových lišt Plus nebo S GEBHARDT-STAHL, při montáži potrubí větších rozměrů doporučujeme použití následujících přírubových spojů dle tabulky). C-lišta pro lišty PLUS a S Vhodná pro všechny velikosti přírubových lišt. Dodáváno v provedení pozink. ocel, nerez. ocel 4301, tloušťka materiálu 1,2 mm. Lišty o délce 5 m Stahovací svorka Vhodná pro všechny velikosti přírubových lišt. ČESKÝ VÝROBEK Dodáváno v provedení pozink. ocel, tloušťka materiálu 2,5 mm, šroub M8 x ks Doporučení pro použití doplňkových přírubových spojů Max. délka hran v mm Tlak (Pa) do přes 500 do přes 1000 do přes 1600 do přes Komponenty pro výrobu a montáž čtyřhranného VZT potrubí

8 Příslušenství k výrobě VZT potrubí Příslušenství k výrobě VZT potrubí Příslušenství k výrobě VZT potrubí Příchytka a výztuha náběhových plechů Gebhardt Příchytky Gebhardt-Stahl umožňují velmi jednoduché a rychlé připevnění náběhových plechů v potrubí a zaručují vynikající výsledek. Výhody: jednoduché a rychlé upevnění úderem kladiva odpadá sváření, nýtování nebo ohýbání plechu zvýšená vytahovací odolnost díky speciálnímu s-tvaru vysoká těsnost s elastickou těsnící vložkou odolnost proti korozi (zinkováno) vhodné pro rozličné materiály a tloušťky plechu vhodné k upevnění lamelových profilů protidešťových žaluzií vhodné všude tam, kde jsou nutné T-tvarové spoje. příchytka ks výztuha - lišta 5 bm Příchytka náběhových plechů Quick Kompletní příchytka se skládá z vlastního tělesa příchytky vyrobeného ze slitiny zinku a pryžového těsnění. Sestavení obou částí je patrné z obrázku. Odolnost proti korozi je zaručena materiálem příchytky. Použití: Příchytka Quick je určena ke stejnému použití jako příchytka Gebhardt. Montáž: V místě spoje vyvrtáme v plechu otvor (průměr 10 mm). Připojovaný plech přiložíme kolmo k čelnímu plechu v ose otvoru. Otvorem nasadíme spojku tak, aby druhý plech byl zasunut do drážky v dříku spojky a úderem kladiva na hlavu spojky spojení dokončíme. Spojení je rychlé, jednoduché a spolehlivé. Tloušťka spojovaných plechů 0,6-1 mm. příchytka Quick ks výztuha - lišta 5 bm Polotovar tlumící vložky Standardní provedení (do teploty +80 C) TV 35/60 TV 45/60 TV 45/75 TV je vyrobeno z pozinkovaného plechu a 70/100 vložky Polyester/PVC. (mm) 35/60/35 45/60/45 45/75/45 70/100/7 V případě vyšších teplotních nároků si 0 vyžádejte bližší informace. 25 a a a m m m m použitelné na vyšší teploty dopravovaného média (až do 200 C, (mm) 35/60/35 45/60/45 45/75/45 70/100/7 krátkodobě do 250 C), 0 vložka je tvořena z polyuretanu. 50 m 25 a 50 30,5 m 25 m m Lepidlo na tlumící vložky Lepidlo zaručující vysokou pevnost a stálost jím slepeného spoje. : dóza 850 g Komponenty pro výrobu a montáž čtyřhranného VZT potrubí 7

9 Revizní dvířka pro čtyřhranné potrubí Dodáváno v provedení pozink. ocel, nerezová ocel, těsné 200 x 100 mm, 300 x 200 mm, 400 x 300 mm, 500 x 400 mm, 600 x 500 mm Výztuhy potrubí Šroub + hmoždinka Trubička 3/8 Materiál pozink. ocel šroub + gumová hmoždinka pozink. ocel 100 ks 6 m Střed výztuhy Talíř výztuhy Materiál nylon pozink. ocel 200 ks 100 ks 8 Komponenty pro výrobu a montáž čtyřhranného VZT potrubí

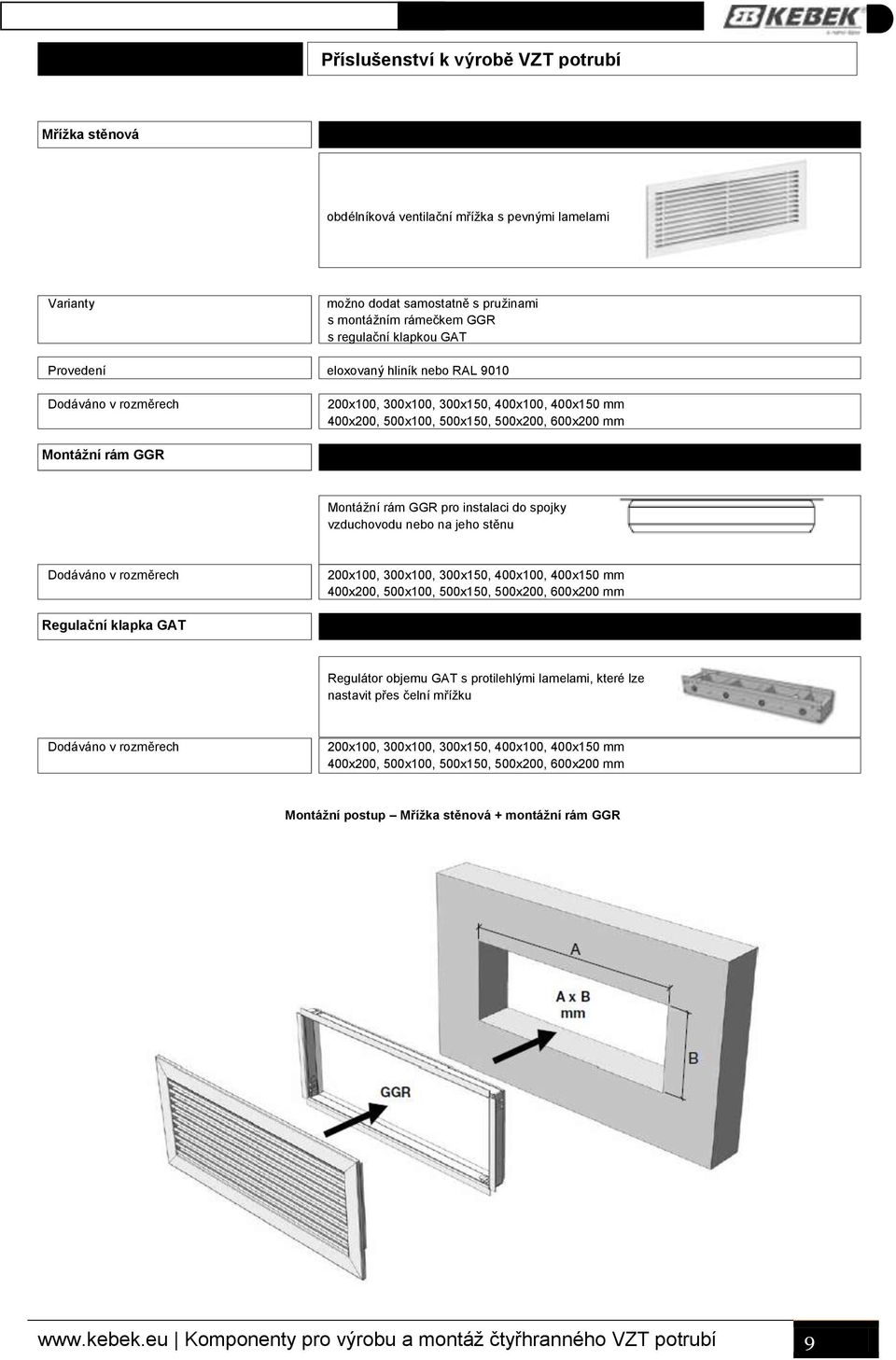

10 Příslušenství k výrobě VZT potrubí Mřížka stěnová obdélníková ventilační mřížka s pevnými lamelami Varianty možno dodat samostatně s pružinami s montážním rámečkem GGR s regulační klapkou GAT eloxovaný hliník nebo RAL x100, 300x100, 300x150, 400x100, 400x150 mm 400x200, 500x100, 500x150, 500x200, 600x200 mm Montážní rám GGR Montážní rám GGR pro instalaci do spojky vzduchovodu nebo na jeho stěnu 200x100, 300x100, 300x150, 400x100, 400x150 mm 400x200, 500x100, 500x150, 500x200, 600x200 mm Regulační klapka GAT Regulátor objemu GAT s protilehlými lamelami, které lze nastavit přes čelní mřížku 200x100, 300x100, 300x150, 400x100, 400x150 mm 400x200, 500x100, 500x150, 500x200, 600x200 mm Montážní postup Mřížka stěnová + montážní rám GGR Komponenty pro výrobu a montáž čtyřhranného VZT potrubí 9

11 Komponenty pro výrobu a montáž kruhového potrubí Komponenty pro výrobu a montáž kruhového potrubí Kruhové příruby AF a LF Ohebné potrubí Talířové ventily Ventilační mřížky pro kruhové potrubí Ventilační mřížky pro kruhové i čtyřhranné potrubí Odtahové ventilátory Průmyslové ventilátory Komponenty pro výrobu a montáž kruhového potrubí

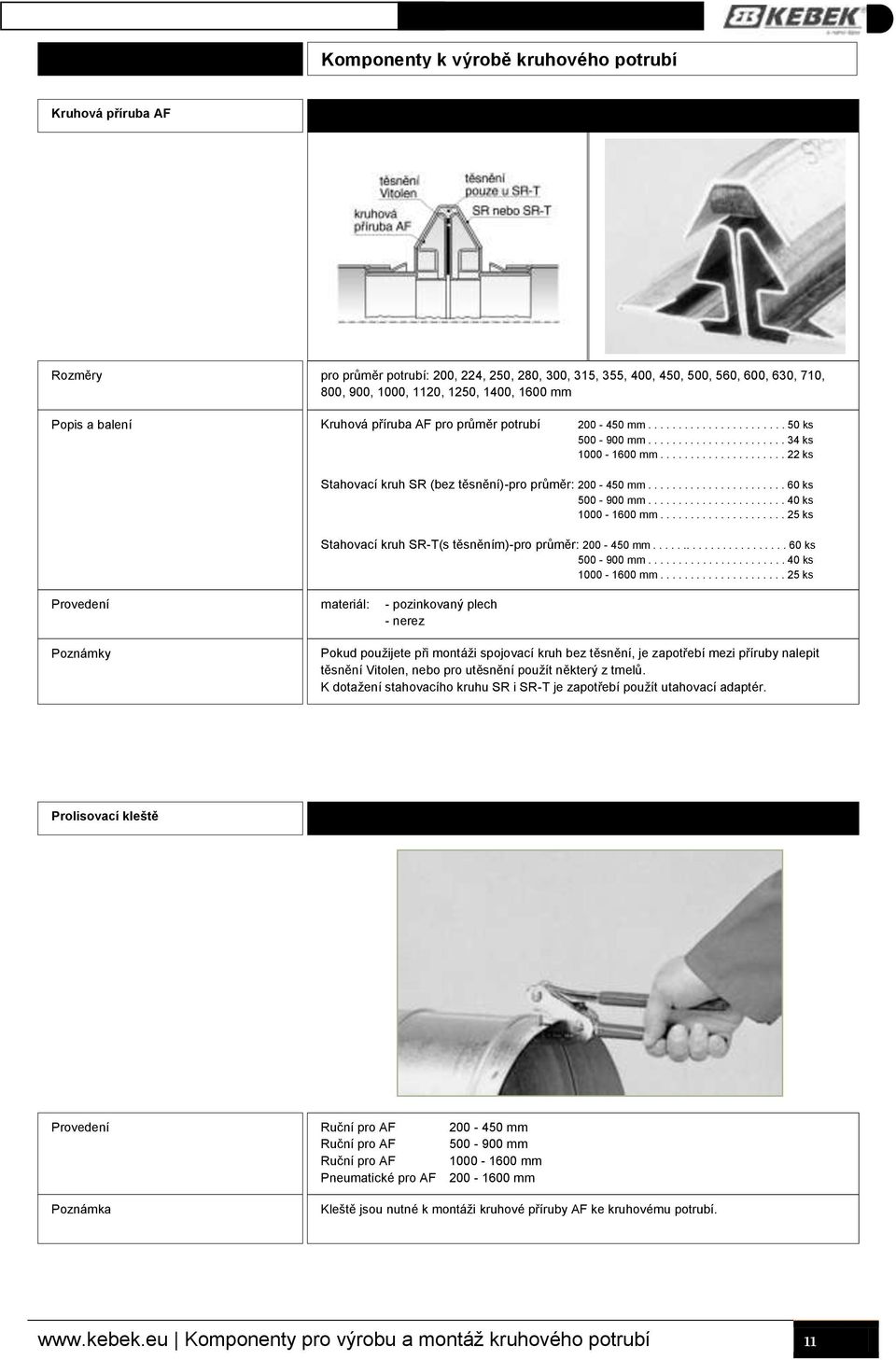

12 Kruhové příruby AF a LF Komponenty k výrobě kruhového potrubí Kruhová příruba AF Rozměry pro průměr potrubí: 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 600, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600 mm Popis a balení Kruhová příruba AF pro průměr potrubí mm ks mm ks mm ks Stahovací kruh SR (bez těsnění)-pro průměr: mm ks mm ks mm ks materiál: - pozinkovaný plech - nerez Stahovací kruh SR-T(s těsněním)-pro průměr: mm ks mm ks mm ks Poznámky Pokud použijete při montáži spojovací kruh bez těsnění, je zapotřebí mezi příruby nalepit těsnění Vitolen, nebo pro utěsnění použít některý z tmelů. K dotažení stahovacího kruhu SR i SR-T je zapotřebí použít utahovací adaptér. Prolisovací kleště Ruční pro AF mm Ruční pro AF mm Ruční pro AF mm Pneumatické pro AF mm Poznámka Kleště jsou nutné k montáži kruhové příruby AF ke kruhovému potrubí. Komponenty pro výrobu a montáž kruhového potrubí 11

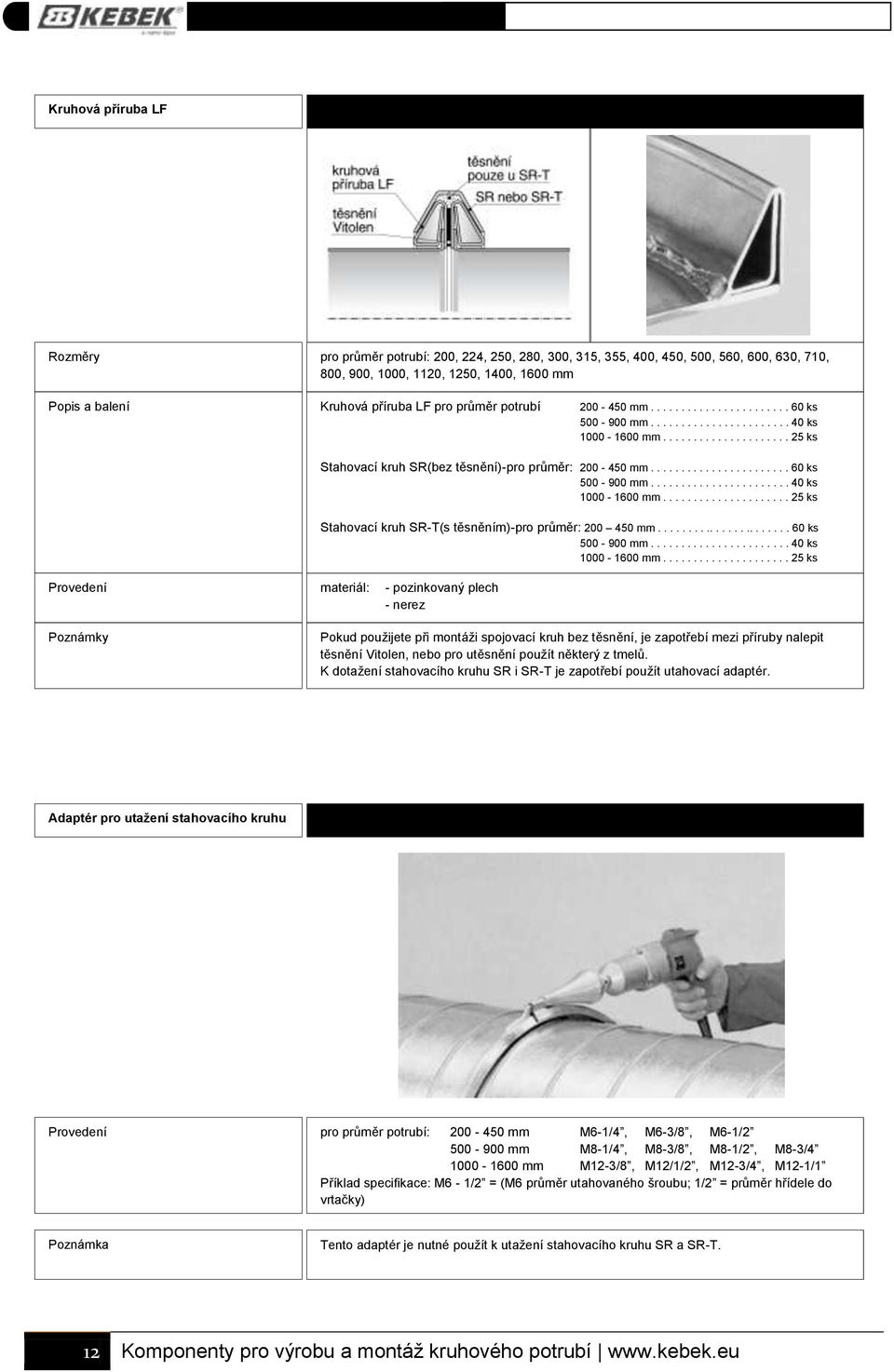

13 Kruhová příruba LF Rozměry pro průměr potrubí: 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 600, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600 mm Popis a balení Kruhová příruba LF pro průměr potrubí mm ks mm ks mm ks Stahovací kruh SR(bez těsnění)-pro průměr: mm ks mm ks mm ks materiál: - pozinkovaný plech - nerez Stahovací kruh SR-T(s těsněním)-pro průměr: mm ks mm ks mm ks Poznámky Pokud použijete při montáži spojovací kruh bez těsnění, je zapotřebí mezi příruby nalepit těsnění Vitolen, nebo pro utěsnění použít některý z tmelů. K dotažení stahovacího kruhu SR i SR-T je zapotřebí použít utahovací adaptér. Adaptér pro utažení stahovacího kruhu pro průměr potrubí: mm M6-1/4, M6-3/8, M6-1/ mm M8-1/4, M8-3/8, M8-1/2, M8-3/ mm M12-3/8, M12/1/2, M12-3/4, M12-1/1 Příklad specifikace: M6-1/2 = (M6 průměr utahovaného šroubu; 1/2 = průměr hřídele do vrtačky) Poznámka Tento adaptér je nutné použít k utažení stahovacího kruhu SR a SR-T. 12 Komponenty pro výrobu a montáž kruhového potrubí

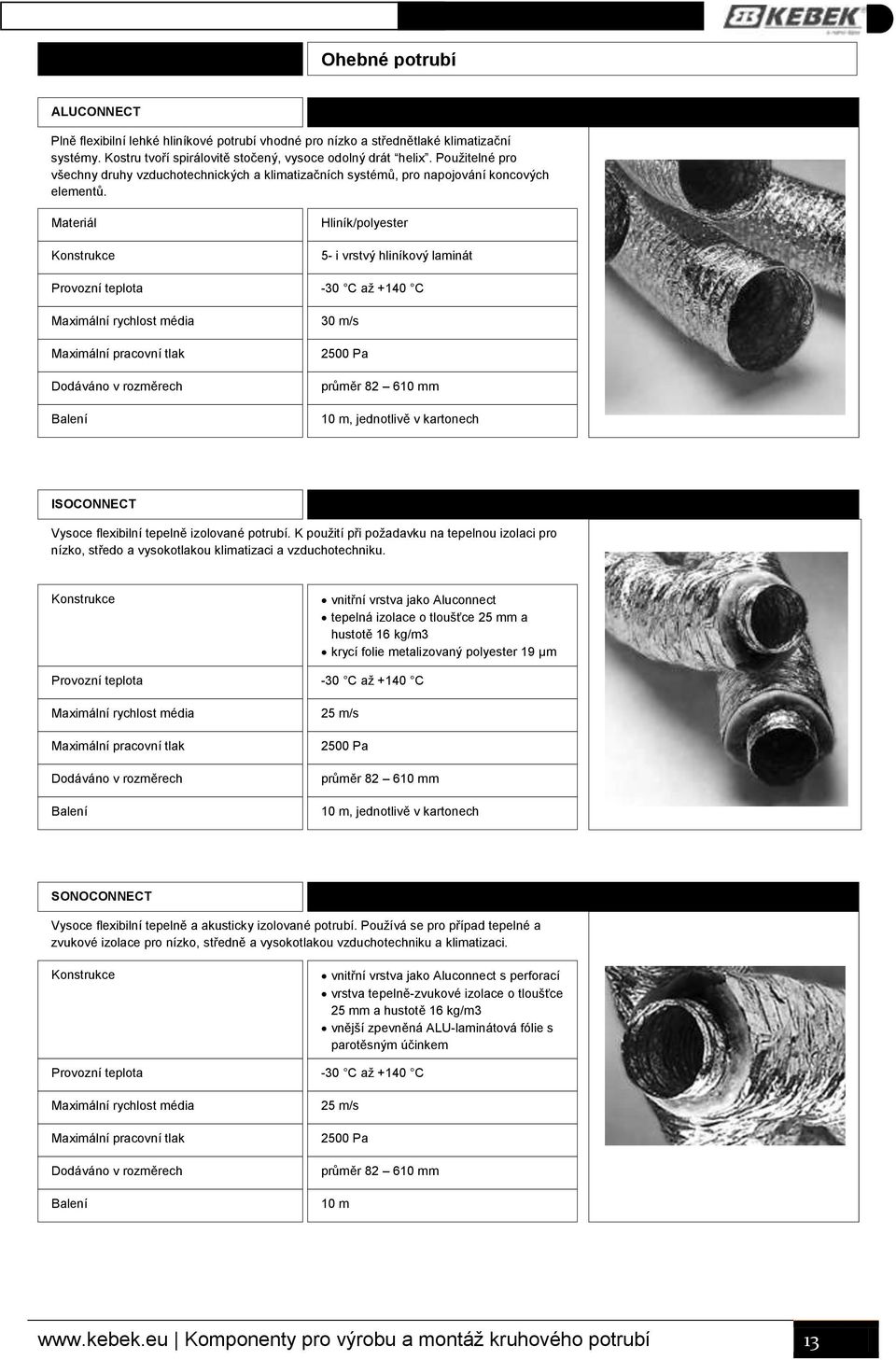

14 Ohebné potrubí ALUCONNECT Ohebné potrubí Plně flexibilní lehké hliníkové potrubí vhodné pro nízko a střednětlaké klimatizační systémy. Kostru tvoří spirálovitě stočený, vysoce odolný drát helix. Použitelné pro všechny druhy vzduchotechnických a klimatizačních systémů, pro napojování koncových elementů. Materiál Konstrukce Provozní teplota Maximální rychlost média Maximální pracovní tlak Hliník/polyester 5- i vrstvý hliníkový laminát -30 C až +140 C 30 m/s 2500 Pa průměr mm 10 m, jednotlivě v kartonech ISOCONNECT Vysoce flexibilní tepelně izolované potrubí. K použití při požadavku na tepelnou izolaci pro nízko, středo a vysokotlakou klimatizaci a vzduchotechniku. Konstrukce Provozní teplota Maximální rychlost média Maximální pracovní tlak vnitřní vrstva jako Aluconnect tepelná izolace o tloušťce 25 mm a hustotě 16 kg/m3 krycí folie metalizovaný polyester 19 µm -30 C až +140 C 25 m/s 2500 Pa průměr mm 10 m, jednotlivě v kartonech SONOCONNECT Vysoce flexibilní tepelně a akusticky izolované potrubí. Používá se pro případ tepelné a zvukové izolace pro nízko, středně a vysokotlakou vzduchotechniku a klimatizaci. Konstrukce Provozní teplota Maximální rychlost média Maximální pracovní tlak vnitřní vrstva jako Aluconnect s perforací vrstva tepelně-zvukové izolace o tloušťce 25 mm a hustotě 16 kg/m3 vnější zpevněná ALU-laminátová fólie s parotěsným účinkem -30 C až +140 C 25 m/s 2500 Pa průměr mm 10 m Komponenty pro výrobu a montáž kruhového potrubí 13

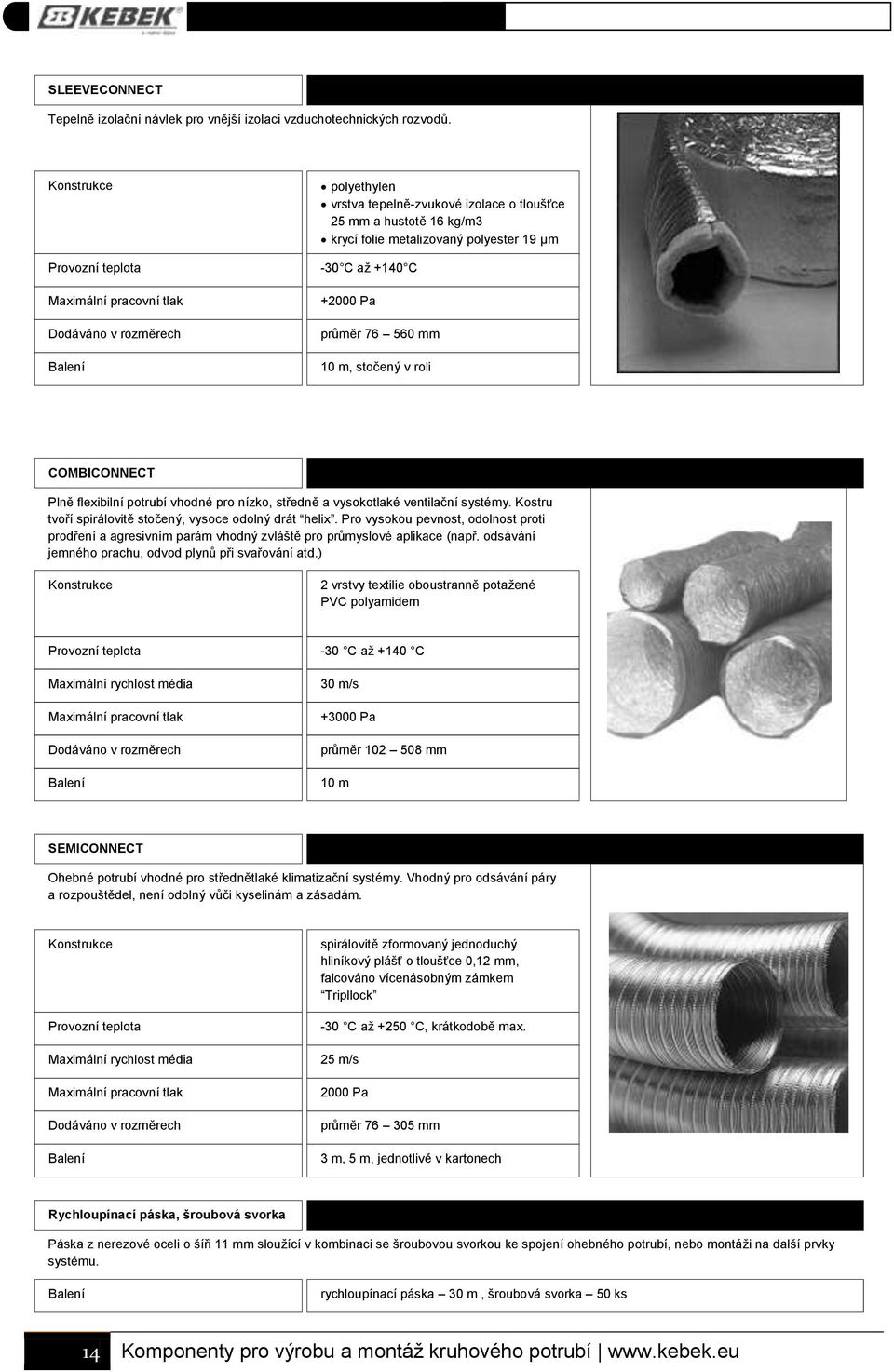

15 SLEEVECONNECT Tepelně izolační návlek pro vnější izolaci vzduchotechnických rozvodů. Konstrukce Provozní teplota Maximální pracovní tlak polyethylen vrstva tepelně-zvukové izolace o tloušťce 25 mm a hustotě 16 kg/m3 krycí folie metalizovaný polyester 19 µm -30 C až +140 C Pa průměr mm 10 m, stočený v roli COMBICONNECT Plně flexibilní potrubí vhodné pro nízko, středně a vysokotlaké ventilační systémy. Kostru tvoří spirálovitě stočený, vysoce odolný drát helix. Pro vysokou pevnost, odolnost proti prodření a agresivním parám vhodný zvláště pro průmyslové aplikace (např. odsávání jemného prachu, odvod plynů při svařování atd.) Konstrukce 2 vrstvy textilie oboustranně potažené PVC polyamidem Provozní teplota Maximální rychlost média Maximální pracovní tlak -30 C až +140 C 30 m/s Pa průměr mm 10 m SEMICONNECT Ohebné potrubí vhodné pro střednětlaké klimatizační systémy. Vhodný pro odsávání páry a rozpouštědel, není odolný vůči kyselinám a zásadám. Konstrukce Provozní teplota Maximální rychlost média Maximální pracovní tlak spirálovitě zformovaný jednoduchý hliníkový plášť o tloušťce 0,12 mm, falcováno vícenásobným zámkem Tripllock -30 C až +250 C, krátkodobě max C 25 m/s 2000 Pa průměr mm 3 m, 5 m, jednotlivě v kartonech Rychloupínací páska, šroubová svorka Páska z nerezové oceli o šíři 11 mm sloužící v kombinaci se šroubovou svorkou ke spojení ohebného potrubí, nebo montáži na další prvky systému. rychloupínací páska 30 m, šroubová svorka 50 ks 14 Komponenty pro výrobu a montáž kruhového potrubí

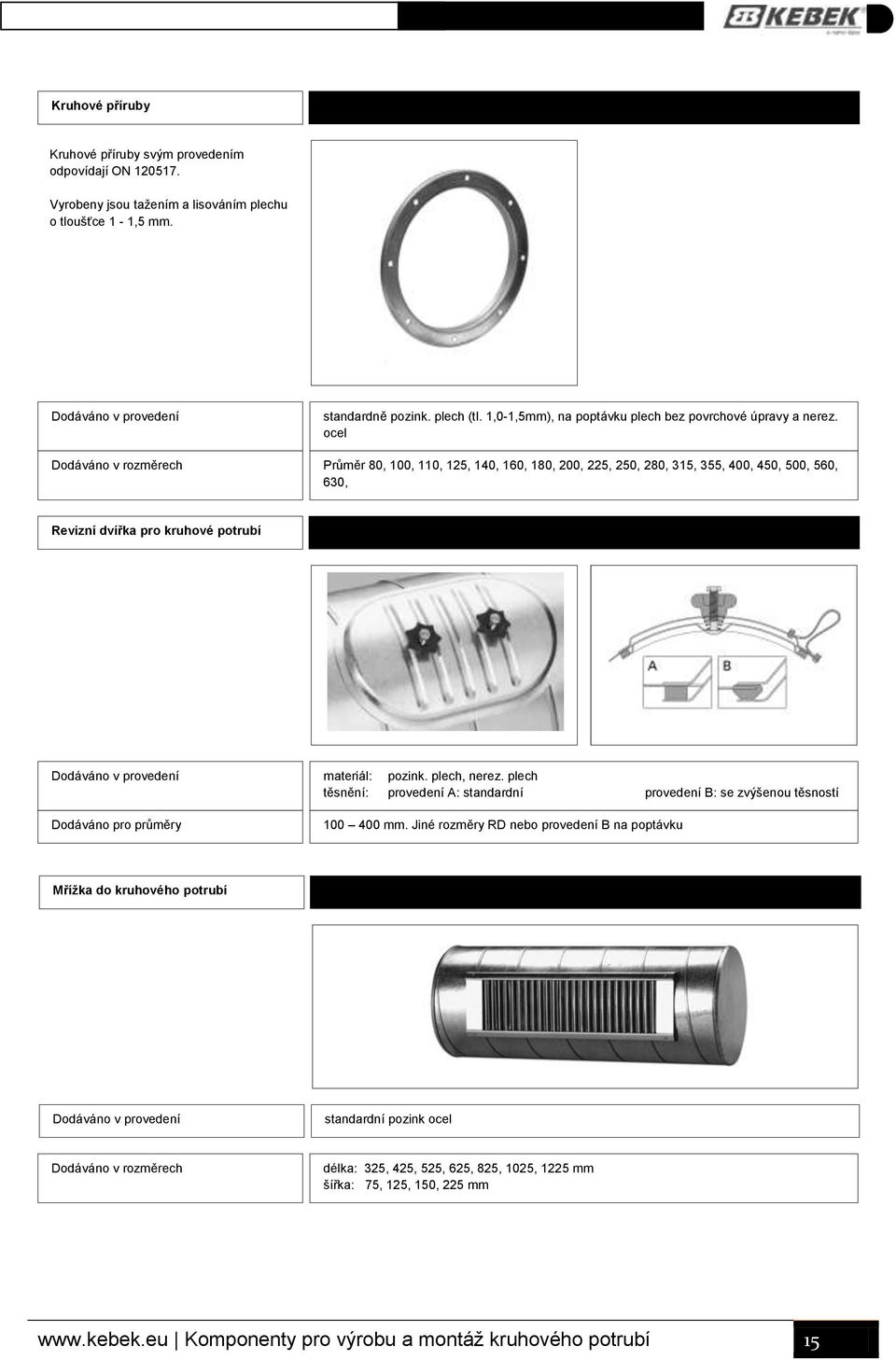

16 Kruhové příruby Kruhové příruby svým provedením odpovídají ON Vyrobeny jsou tažením a lisováním plechu o tloušťce 1-1,5 mm. Dodáváno v provedení standardně pozink. plech (tl. 1,0-1,5mm), na poptávku plech bez povrchové úpravy a nerez. ocel Průměr 80, 100, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800 mm. Revizní dvířka pro kruhové potrubí Dodáváno v provedení materiál: pozink. plech, nerez. plech těsnění: provedení A: standardní provedení B: se zvýšenou těsností Dodáváno pro průměry mm. Jiné rozměry RD nebo provedení B na poptávku Mřížka do kruhového potrubí Dodáváno v provedení standardní pozink ocel délka: 325, 425, 525, 625, 825, 1025, 1225 mm šířka: 75, 125, 150, 225 mm Komponenty pro výrobu a montáž kruhového potrubí 15

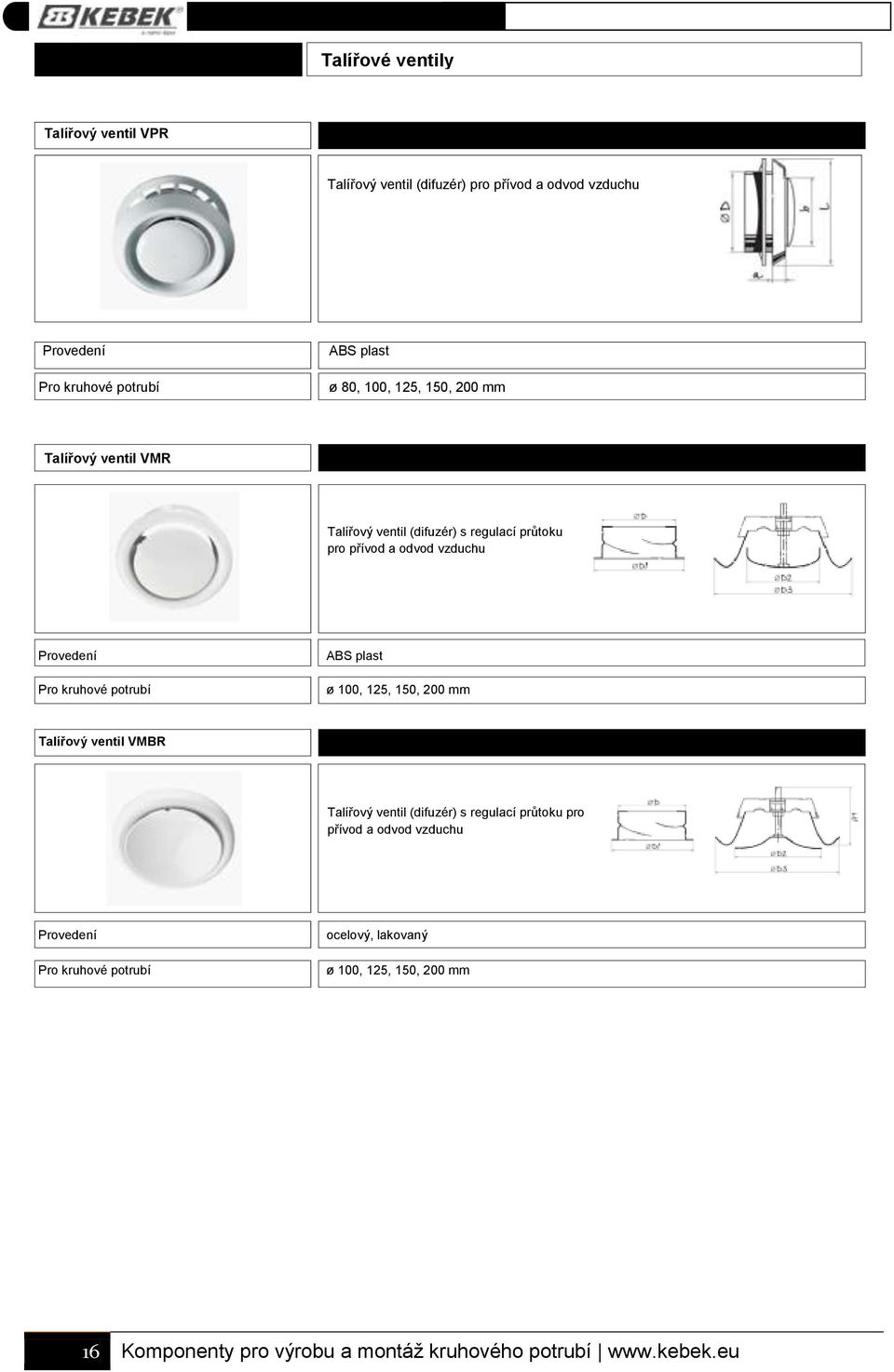

17 Talířové ventily Talířové ventily Talířový ventil VPR Talířový ventil (difuzér) pro přívod a odvod vzduchu Pro kruhové potrubí ABS plast ø 80, 100, 125, 150, 200 mm Talířový ventil VMR Talířový ventil (difuzér) s regulací průtoku pro přívod a odvod vzduchu Pro kruhové potrubí ABS plast ø 100, 125, 150, 200 mm Talířový ventil VMBR Talířový ventil (difuzér) s regulací průtoku pro přívod a odvod vzduchu Pro kruhové potrubí ocelový, lakovaný ø 100, 125, 150, 200 mm 16 Komponenty pro výrobu a montáž kruhového potrubí

18 Kruhové potrubí Oblouky, Redukce, Odbočky, Nástavce Kruhové potrubí Oblouky, Redukce, Odbočky, Spojky, Nástavce Oblouk lisovaný 15, 30, 45, 60, 90 Dodáváno pro potrubí o průměru ø 63, 80, 100, 125, 140, 150, 160, 180, 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 600, 630, 710, 800, 900, 1000, 1120, 1250 mm Varianty provedení koncovky s těsněním - s těsněním vnitřní - vnitřní s těsněním - bez těsnění vnitřní - vnější bez těsnění - bez těsnění vnější - vnější Oblouk segmentový 15, 30, 45, 60, 90 Dodáváno pro potrubí o průměru ø 63, 80, 100, 125, 140, 150, 160, 180, 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 600, 630, 710, 800, 900, 1000, 1120, 1250 mm Varianty provedení koncovky s těsněním - s těsněním vnitřní - vnitřní s těsněním - bez těsnění vnitřní - vnější bez těsnění - bez těsnění vnější - vnější Redukce lisovaná Dodáváno pro potrubí o průměru ø 63, 80, 100, 125, 140, 150, 160, 180, 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 600, 630, 710, 800, 900, 1000, 1120, 1250 mm Varianty provedení koncovky s těsněním - s těsněním s těsněním - bez těsnění bez těsnění - bez těsnění Redukce lisovaná asymetrická Dodáváno pro potrubí o průměru ø 63, 80, 100, 125, 140, 150, 160, 180, 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 600, 630, 710, 800, 900, 1000, 1120, 1250 mm Varianty provedení koncovky s těsněním - s těsněním s těsněním - bez těsnění bez těsnění - bez těsnění // 17

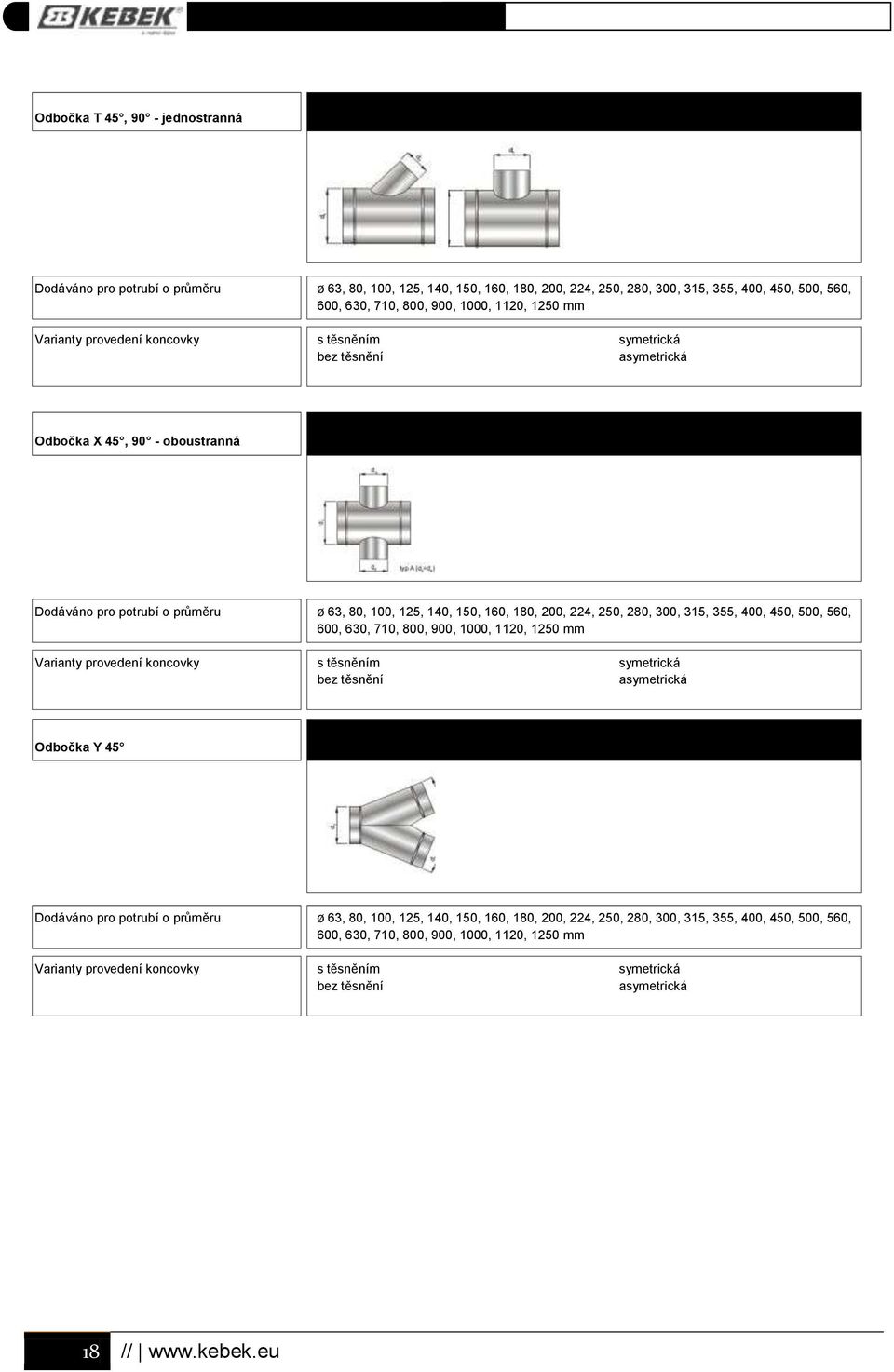

19 Odbočka T 45, 90 - jednostranná Dodáváno pro potrubí o průměru ø 63, 80, 100, 125, 140, 150, 160, 180, 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 600, 630, 710, 800, 900, 1000, 1120, 1250 mm Varianty provedení koncovky s těsněním symetrická bez těsnění asymetrická Odbočka X 45, 90 - oboustranná Dodáváno pro potrubí o průměru ø 63, 80, 100, 125, 140, 150, 160, 180, 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 600, 630, 710, 800, 900, 1000, 1120, 1250 mm Varianty provedení koncovky s těsněním symetrická bez těsnění asymetrická Odbočka Y 45 Dodáváno pro potrubí o průměru ø 63, 80, 100, 125, 140, 150, 160, 180, 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 600, 630, 710, 800, 900, 1000, 1120, 1250 mm Varianty provedení koncovky s těsněním symetrická bez těsnění asymetrická 18 //

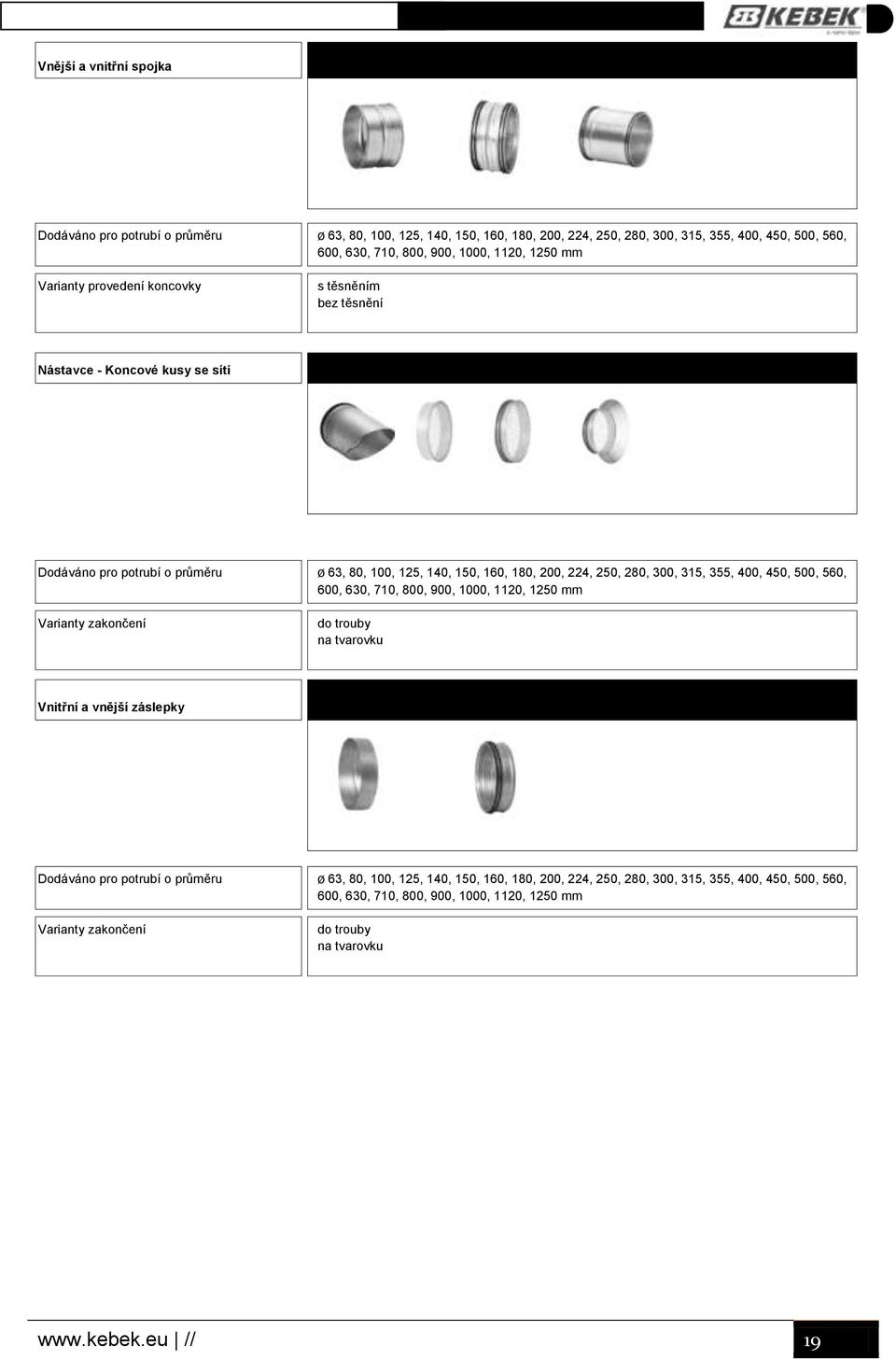

20 Vnější a vnitřní spojka Dodáváno pro potrubí o průměru ø 63, 80, 100, 125, 140, 150, 160, 180, 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 600, 630, 710, 800, 900, 1000, 1120, 1250 mm Varianty provedení koncovky s těsněním bez těsnění Nástavce - Koncové kusy se sítí Dodáváno pro potrubí o průměru ø 63, 80, 100, 125, 140, 150, 160, 180, 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 600, 630, 710, 800, 900, 1000, 1120, 1250 mm Varianty zakončení do trouby na tvarovku Vnitřní a vnější záslepky Dodáváno pro potrubí o průměru ø 63, 80, 100, 125, 140, 150, 160, 180, 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 600, 630, 710, 800, 900, 1000, 1120, 1250 mm Varianty zakončení do trouby na tvarovku // 19

21 Ventilační mřížky pro kruhové potrubí Ventilační mřížky pro kruhové potrubí BLAUBERG VENTILAČNÍ MŘÍŽKA DECOR 80 DECOR 100 DECOR 125 DECOR 150 Plastová mřížka se sítem, kruhová a dodávané rozměry Dodáváno pro kruhové potrubí o průměrech ø 80, 100, 125, 150 mm Ventilační mřížky pro kruhové i čtyřhranné potrubí Ventilační mřížky pro kruhové i čtyřhranné potrubí BLAUBERG VENTILAČNÍ MŘÍŽKA DECOR 140x140 DECOR 180x180 DECOR 180X250 DECOR 140X300 Plastová ventilační mřížka pro přívod i odvod vzduchu a dodávané rozměry pro čtyřhranné i kruhové potrubí základní model model s gravitační žaluzií model na kruhovou přírubu 140x140 mm, 180x180 mm, 180x250 mm, 140x300 mm 140x140 mm, 180x180 mm, 180x250 mm, 140x300 mm ø 100, 125 mm BLAUBERG VENTILAČNÍ MŘÍŽKA DECOR 155x155 H DECOR 185x185 H Plastová ventilační mřížka pro přívod i odvod vzduchu a dodávané rozměry základní model 155x155 mm, 185x185 mm model se zpětnou klapkou 155x155 mm, 185x185 mm model na kruhovou přírubu ø 100, 125, 150 mm BLAUBERG VENTILAČNÍ MŘÍŽKA (Přetlaková klapka) DECOR 155x155 G DECOR 185x185 G DECOR 250x250 G Ventilační mřížka pro přívod i odvod vzduchu vybavena gravitační žaluzií zabraňující zpětnému proudění vzduchu a dodávané rozměry Základní model pro čtyřhranné potrubí b= 110x110, 142x142, 214x214 mm Model s přírubou - pro kruhové potrubí ø 100, 125, 150 mm 20 //

22 BLAUBERG VENTILAČNÍ MŘÍŽKA (Přetlaková klapka) GM 150x150 GM 200x200 GM 250x250 GM 300x300 GM 350x350 GM 400x400 Gravitační plastová žaluzie s ocelovým lakovaným rámem pouze pro čtyřhranné potrubí a dodávané rozměry 150x150, 200x200, 250x250, 300x300, 350x350, 400x400 mm atypické rozměry na poptání BLAUBERG VENTILAČNÍ MŘÍŽKA DECOR 81x136 DECOR 86x230 Ventilační mřížka k připojení obdélníkového vzduchového potrubí vyrobeno z odolného plastu vnější rozměry mřížky (A x B): 81x136 mm 86x230 mm rozměry pro potrubí (d x c) 59x114 mm 64x208 mm BLAUBERG VENTILAČNÍ SADA SQ 110/35 SQ 204/35 Ventilační sada pro přívod a odvod vzduchu Ventilační sadu tvoří : 1. nastavitelná vnitřní mřížka 2. úzké obdélníkové PVC potrubí 3. nenastavitelnou venkovní mřížku rozměry mřížky (A/B) 81x136 mm 86x230 mm délka potrubí (l) 350 mm 350 mm // 21

23 Odtahové ventilátory Domácí ventilátory BLAUBERG AERO Axiální odtahový ventilátor se zpětnou klapkou Průtok vzduchu až 309 m 3 /h Vhodné pro instalaci na stěnu i do stropu. Varianty provedení a dodávané rozměry s časovačem bez časovače pro kruhové potrubí ø 100, 125, 150 mm BRAVO Axiální odtahový ventilátor se zpětnou klapkou Průtok vzduchu až 295 m 3 /h Vhodné pro instalaci na stěnu i do stropu. Varianty provedení a dodávané rozměry s časovačem bez časovače pro kruhové potrubí ø 100, 125, 150 mm QUATRO Axiální odtahový ventilátor se zpětnou klapkou Průtok vzduchu až 265 m 3 /h Vhodné pro instalaci na stěnu i do stropu. Varianty provedení a dodávané rozměry s časovačem bez časovače pro kruhové potrubí ø 100, 125, 150 mm AUTO 100, 125, 150 Axiální ventilátor se zpětnou klapkou a automaticky ovládanou žaluzií Průtok vzduchu až 295 m 3 /h Vhodné pro instalaci na stěnu i do stropu. Varianty provedení a dodávané rozměry s časovačem bez časovače pro kruhové potrubí ø 100, 125, 150 mm 22 //

24 BRISE 100 Axiální ventilátor pro nepřetržitý provoz Průtok vzduchu až 53 m 3 /h Vhodné pro instalaci na stěnu i do stropu. Varianty provedení a dodávané rozměry s časovačem bez časovače pro kruhové potrubí ø 100 mm ECO 100 Axiální ventilátor se zpětnou klapkou určený pro nepřetržitý provoz Průtok vzduchu až 70 m 3 /h Vhodné pro instalaci na stěnu i do stropu. Varianty provedení a dodávané rozměry s časovačem bez časovače pro kruhové potrubí ø 100 mm SILEO 100 Vysoce výkonný odtahový ventilátor určený do koupelen Průtok vzduchu až 97 m 3 /h Vhodné pro instalaci na stěnu i do stropu. Varianty provedení a dodávané rozměry s časovačem bez časovače pro kruhové potrubí ø 100 mm FORCE Axiální ventilátor se zpětnou klapkou a filtrem Průtok vzduchu až 98 m 3 /h Vhodné pro instalaci na stěnu i do stropu. Varianty provedení a dodávané rozměry s časovačem bez časovače pro kruhové potrubí ø 100 mm // 23

25 Průmyslové ventilátory Průmyslové ventilátory BLAUBERG TUBO 100, 125, 150 Axiální ventilátor do kruhového potrubí se zpětnou klapkou pro odtah i přívod Standardně dodáváno bez konzole Varianty provedení a dodávané rozměry s časovačem bez časovače s konzolí (Tubo U) bez konzole Pro kruhové potrubí o průměru ø 100,125, 150 mm TURBO Axiální ventilátor plastový pro přívod i odvod s výkonem až m3/h Varianty provedení a dodávané rozměry s časovačem regulátor teploty bez časovače regulátor rychlosti Pro kruhové potrubí o průměru ø 100,125, 150, 160, 200, 250, 315 mm CENTRO Radiální ventilátor plastový pro přívod i odvod s výkonem až 700 m 3 /h, včetně konzole Varianty provedení a dodávané rozměry s časovačem regulátor teploty bez časovače regulátor rychlosti Pro kruhové potrubí o průměru ø 100,125, 150, 160, 200, 250, 315 mm CENTRO MZ Radiální ventilátor plastový pro přívod i odvod s výkonem až m 3 /h, včetně konzole Varianty provedení a dodávané rozměry s časovačem regulátor teploty bez časovače regulátor rychlosti Pro kruhové potrubí o průměru ø 100,125, 150, 160, 200, 250, 315 mm 24 //

26 AXIS QA nástěnný ventilátor Nástěnný axiální ventilátor pro přívod i odvod vzduchu Průtok vzduchu 200 m 3 /h až m 3 /h Varianty provedení a dodávané rozměry s časovačem regulátor teploty bez časovače regulátor rychlosti Pro kruhové potrubí o průměru ø 162, 208, 262, 312 mm AXIS QRA nástěnný ventilátor Nástěnný axiální ventilátor pro přívod i odvod vzduchu Průtok vzduchu 200 m 3 /h až m 3 /h Varianty provedení a dodávané rozměry s časovačem regulátor teploty bez časovače regulátor rychlosti Pro kruhové potrubí o průměru ø 162, 208, 262, 312 mm AXIS Q nástěnný ventilátor Nástěnný axiální ventilátor pro přívod i odvod vzduchu. Průtok vzduchu m 3 /h až m 3 /h Varianty provedení a dodávané rozměry s časovačem regulátor teploty bez časovače regulátor rychlosti Pro kruhové potrubí o průměrech ø 210, 260, 326, 388, 417, 465, 520, 570, 650 mm AXIS QR nástěnný ventilátor Nástěnný axiální ventilátor pro přívod i odvod vzduchu Průtok vzduchu m 3 /h až m 3 /h Varianty provedení a dodávané rozměry s časovačem regulátor teploty bez časovače regulátor rychlosti Pro kruhové potrubí o průměrech ø 210, 260, 326, 388, 417, 465, 520, 570, 650 mm // 25

27 Stavebnicové systémy Stavebnicové systémy Ovládání klapek Zpětné klapky Stavebnice regulačních klapek Stavebnice přetlakových klapek PK Stavebnice protidešťových žaluzií Stavebnicové systémy

28 Ovládání klapek Ovládání klapek OK - 01 Ovládání klapek OK - 02 Vhodné pro potrubí o rozměru do 200 mm. Stavebnice v provedení pozinkovaná ocel. Vhodné pro potrubí o rozměru do 850 mm. Stavebnice v provedení pozinkovaná ocel. OK - 03 Ovládání klapek OK - 04 Vhodné pro potrubí o rozměru do 650 mm, splňuje požadavky na těsné provedení. Stavebnice v provedení pozinkovaná ocel. OK 04 - A Ovládání regulačních klapek, zvláště vhodné pro sestavy RK I O2, RK I O4 G, RK I 03 - L OK - 05 Ovládání klapek pro kruhové potrubí OK - 06 Vhodné pro jednolisté regulační klapky do kruhového potrubí o průměru od 80 do 250 mm. Ovládání klapek v plastovém provedení. Kulatý typ ovládání, vhodné pro jednolisté kruhové uzavírací klapky do průměru 350 mm. OK - 07 OK - 08 Kulatý typ ovládání, vhodné pro jednolisté kruhové uzavírací klapky do průměru 500 mm Kulatý typ ovládání, vhodné pro jednolisté kruhové uzavírací klapky do průměru 350 mm. 27

29 Zpětné klapky Zpětné klapky VRV - Kruhová zpětná klapka (motýlek) zpětná klapka s pružinou pro kruhové potrubí Pro kruhové potrubí o průměrech ø 100, 125, 150, 160, 200, 250, 315 mm VRV1 - Kruhová zpětná klapka (protiváha) zpětná klapka s protiváhou pro kruhové potrubí Pro kruhové potrubí o průměrech ø 100, 125, 150, 160, 200, 250, 315 mm VRV1 - Hranatá zpětná klapka (protiváha) zpětná klapka s protiváhou pro čtyřhranné potrubí Pro čtyřhranné potrubí o rozměrech 400x200, 500x250, 500x300, 600x300 a 600x350 mm 28

30 Stavebnice regulačních klapek Stavebnice regulačních klapek RK Stavebnice RK A 02 : - vnější kola - lamela ALU - teplotní odolnost -20 C až +80 C - třída těsnosti 1 dle EN 1751 (platí za předpokladu důsledného dodržení uvedeného postupu montáže) Doporučujeme - pro klapky o výšce nad 1000 mm (10 lamel) oboustranné osazení ozubenými koly, pro menší klapky postačuje jednostranné osazení - při provozu v teplotě nad +50 C zajištění hřídelí pojistným čepem - k výrobě rámu klapky použití přírubových lišt a rohovníčků GEBHARDT-STAHL pro zajištění dokonalé stability klapky - pro klapky o výšce nad 1200 mm (12 lamel) ovládání 2 hřídelí pomocí ovládacího táhla - pro výrobu klapek o rozměrech maximálně 1500 x 1500 mm, větší rozměry je nutné sestavovat jako dělené klapky Lamela ALU 100, výška 100 mm, délka 5 m ks Ozubené kolo vnější plastové ks Ložiskový díl plastový ks Hřídel krátká plastová ks Hřídel dlouhá plastová ks Hřídel ovládání 10 x 10 x 150 mm, ocel pozink ks Pojistný čep ALU 10 x 10 x 40 mm ks Stranový díl ocel pozink., šíře 160 mm, délka 2 m ks Poznámka Uvedené standardní balení jednotlivých položek není požadavkem na minimální odběr. Dle potřeby zákazníka lze připravit i menší balení. Maximální šíře klapky v závislosti na rozdílu tlaků ( P) DŮLEŽITÉ: Regulační klapky uvedené na této straně jsou dodávány jako výrobek i jako stavebnice. Technické informace k dispozici na poptání. 29

31 Stavebnice RK A 02 B : - vnější kola - lamela ocel pozink. - teplotní odolnost -20 C do +80 C - třída těsnosti 1 (platí za předpokladu důsledného dodržení postupu montáže) - lamely osazené plastovými koncovkami Doporučujeme - do rozměru 1000 x 800 mm mohou být ozubená kola osazena jednostranně, při větším rozměru oboustranné osazení - zajistit hřídelky v lamelách pomocí samovrtného šroubu - šířka lamely je světlá šířka (rozměr regulační klapky A) s odečtením 7 mm - tepelná odolnost od -20 C do +80 C Lamela OCEL ks Koncovka lamely plastová ks Ozubené kolo vnější plastové ks Ložiskový díl plastový ks Hřídel krátká (při jednostranném osazení ozubených kol) ks Hřídel dlouhá ks Hřídel ovládání 15 x ks Záslepka hřídele ovládání plastová ks Stranový díl ocel pozink., š. 160 mm, l = 1 m ks Poznámka Uvedené standardní balení jednotlivých položek není požadavkem na minimální odběr. Dle potřeby zákazníka lze připravit i menší balení. Maximální šíře klapky v závislosti na rozdílu tlaků ( P) DŮLEŽITÉ: Regulační klapky uvedené na této straně jsou dodávány jako výrobek i jako stavebnice. Technické informace k dispozici na poptání. 30

32 Stavebnice RK I 02 : - vnitřní kola - lamela ALU - teplotní odolnost -20 C až +80 C - třída těsnosti 1 dle EN 1751 (platí za předpokladu důsledného dodržení uvedeného postupu montáže) Doporučujeme - pro klapky o výšce nad 1000 mm (10 lamel) oboustranné osazení ozubenými koly, pro menší klapky postačuje jednostranné osazení - při provozu v teplotě nad +50 C zajištění hřídelí pojist. čepem - u jednostran. osazení ozub. koly - k výrobě rámu klapky použití přírubových lišt a rohovníčků GEBHARDT-STAHL pro zajištění dokonalé stability klapky - pro klapky o výšce nad 1200 mm (12 lamel) ovládání 2 hřídelí pomocí ovládacího táhla - pro výrobu klapek o rozměrech maximálně 1500 x 1500 mm větší rozměry je nutné sestavovat jako dělené klapky Lamela ALU 100, výška 100 mm, délka 5 m ks Ozubené kolo univerzální plastové (I-02) ks Ložiskový díl plastový ks Hřídel krátká plastová (při jednostranném osazení ozubenými koly) ks Hřídel dlouhá plastová (pouze pro ovládání) ks Hřídel ovládání 10 x 10 x 150 mm, ocel pozink ks Pojistný čep ALU 10 x 10 x 40 mm ks Stranový díl ocel pozink., šíře 160 mm, délka 2 m ks Poznámka Uvedené standardní balení jednotlivých položek není požadavkem na minimální odběr. Dle potřeby zákazníka lze připravit i menší balení. Maximální šíře klapky v závislosti na rozdílu tlaků ( P) DŮLEŽITÉ: Regulační klapky uvedené na této straně jsou dodávány jako výrobek i jako stavebnice. Technické informace k dispozici na poptání. 31

33 Stavebnice RK I 02 B : - vnitřní kola - lamela ALU - teplotní odolnost -20 C až +80 C - třída těsnosti 1 dle EN 1751 (platí za předpokladu důsledného dodržení uvedeného postupu montáže) Doporučujeme - pro klapky o výšce nad 1000 mm (10 lamel) oboustranné osazení ozubenými koly, pro menší klapky postačuje jednostranné osazení - při provozu v teplotě nad +50 C zajištění hřídelí pojist. čepem - u jednostran. osazení ozub. koly - k výrobě rámu klapky použití přírubových lišt a rohovníčků GEBHARDT-STAHL pro zajištění dokonalé stability klapky - pro klapky o výšce nad 1200 mm (12 lamel) ovládání 2 hřídelí pomocí ovládacího táhla - pro výrobu klapek o rozměrech maximálně 1500 x 1500 mm větší rozměry je nutné sestavovat jako dělené klapky Lamela ALU 100, výška 100 mm, délka 5 m ks Ozubené kolo univerzální plastové (I-02) ks Ložiskový díl plastový ks Hřídel krátká plastová (při jednostranném osazení ozubenými koly) ks Hřídel dlouhá plastová (pouze pro ovládání) ks Hřídel ovládání 10 x 10 x 150 mm, ocel pozink ks Pojistný čep ALU 10 x 10 x 40 mm ks Stranový díl ocel pozink., šíře 160 mm, délka 2 m ks Poznámka Uvedené standardní balení jednotlivých položek není požadavkem na minimální odběr. Dle potřeby zákazníka lze připravit i menší balení. Maximální šíře klapky v závislosti na rozdílu tlaků ( P) DŮLEŽITÉ: Regulační klapky uvedené na této straně jsou dodávány jako výrobek i jako stavebnice. Technické informace k dispozici na poptání. 32

34 Stavebnice RK I 04 G : - vnitřní kola - lamela ocel pozink. - teplotní odolnost -20 C do +80 C - třída těsnosti 1 dle EN 1751 (platí za předpokladu důsledného dodržení postupu montáže) Doporučujeme - ozubená kola osazena po obou stranách - hřídel ovládání zajistit pomocí samovrtného šroubu - šířka lamely je světlá šířka (rozměr regulační klapky A) s odečtením 18 mm - teplotní odolnost -20 C do +80 C Lamela OCEL 100, výška 100 mm, délka 5 m ks Ozubené kolo univerzální vnitřní ks Ložiskový díl plastový ks Hřídel krátká plastová (při jednostranném osazení ozubených kol) ks Hřídel dlouhá plastová (pouze pro ovládání) ks Hřídel ovládání 15 x 15 mm, ocel pozink ks Záslepka hřídele ovládání plastová ks Stranový díl ocel pozink., šíře 160 mm, d = 2 m ks Poznámka Uvedené standardní balení jednotlivých položek není požadavkem na minimální odběr. Dle potřeby zákazníka lze připravit i menší balení. Maximální šíře klapky v závislosti na rozdílu tlaků ( P) DŮLEŽITÉ: Regulační klapky uvedené na této straně jsou dodávány jako výrobek i jako stavebnice. Technické informace k dispozici na poptání. 33

35 Stavebnice RK A 07 G : - vnější kola - lamela OCEL pozink. s těsněním - teplotní odolnost -20 C až +80 C - provedení vhodné i pro výrobu velkých klapek (vzhledem k výšce lamely 165 mm) - třída těsnosti 2 dle EN 1751 (platí za předpokladu důsledného dodržení uvedeného pracovního postupu montáže Doporučujeme - pro všechny rozměry klapek oboustranné osazení ozubenými koly - k výrobě rámu klapky použití přírubových lišt a rohovníčků GEBHARDT-STAHL pro zajištění dokonalé stability klapky - pro klapky o výšce nad 1550 mm (10 lamel) ovládání 2 hřídelí pomocí ovládacího táhla - pro výrobu klapek o rozměrech max x 2400 mm, větší rozměry je nutné sestavovat jako dělené klapky Lamela OCEL 165 G, výška 165 mm, délka 5 m ks Těsnění lamely gumové ks Koncovka lamely ks Ozubené kolo vnější plastové, 165 mm ks Ložiskový díl plastový ks Hřídel dlouhá plastová s uzávěrem ks Hřídel ovládání 15 x 15 x 150 mm, ocel pozink ks Stranový díl ocel pozink., šíře 252 mm, délka 2,5 m ks Poznámka Uvedené standardní balení jednotlivých položek není požadavkem na minimální odběr. Dle potřeby zákazníka lze připravit i menší balení. Maximální šíře klapky v závislosti na rozdílu tlaků ( P) DŮLEŽITÉ: Regulační klapky uvedené na této straně jsou dodávány jako výrobek i jako stavebnice. Technické informace k dispozici na poptání. 34

36 Sestava rámu RK ALU V případě požadavku na celohliníkové provedení regulačních klapek doporučujeme využít k výrobě rámu klapky tuto hliníkovou sestavu, která je určena pro námi dodávané stavebnice regulačních klapek (mimo RK - A G). Postup montáže i parametry hotového výrobku odpovídají specifikaci základního provedení jednotlivých stavebnic. Rám je sestavený pomocí speciálních samořezných šroubů. Popis, balení Stranový díl ALU, š. 120 mm (hl. klapky), lem 30 mm (i 20 mm), dl. 6 m ks Spodní - horní díl ALU, š. 120 mm (hl. klapky), lem 30 mm (i 20 mm), dl. 6 m ks Ložiskový díl plastový pro ALU-rám ks Speciální samořezné šrouby DUO-TAPTITE ks Poznámka Uvedené standardní balení jednotlivých položek není požadavkem na minimální odběr. Podle potřeby zákazníka lze připravit i menší balení. Důležité Lze použít v kombinaci se stavebnicemi: RK - A - 02, RK - I - 02, RK - I G, RK - I - 03 L. Sestava ovládacích táhel Páka ovládání Kulový čep Sestava ovládacích táhel je určena pro ovládání regulačních klapek větších rozměrů dle doporučení pro jednotlivé typy. Současné ovládání dvou hřídelí klapky je zajištěno spojením dvou ovládacích pák závitovou tyčí, která je na obou koncích zašroubována v kulových čepech. pozink. ocel pozink. ocel podle požadavku podle požadavku 35

37 Stavebnice protidešťových přetlakových klapek žaluzií PK Stavebnice přetlakových klapek PK Stavebnice PK ALU (přetlaková klapka) : - lamela ALU, volně uchycená, celohliníkový rám sestavený pomocí speciálních samořezných šroubů Doporučujeme - pro výrobu přetlakových klapek o rozměrech maximálně 2000 x 2000 mm, větší rozměry je nutné sestavovat jako dělené klapky Popis, balení Lamela ALU PK, výška 78 mm, délka 5 m ks Těsnění lamely PK samolepící m Rámová vložka PK plastová, délka 400 mm ks (k upevnění 5 lamel, lze libovolně napojovat) Stranový díl ALU, š. 120 mm (hl. klapky), lem 30 mm (i 20 mm), dl. 6 m ks Spodní-horní díl ALU, š. 120 mm (hl. klapky), lem 30 mm (i 20 mm), dl. 6 m ks Speciální samořezné šrouby DUO-TAPTITE ks Poznámka Uvedené standardní balení jednotlivých položek není požadavkem na minimální odběr. Dle potřeby zákazníka lze připravit i menší balení. 36

38 Stavebnice protidešťových žaluzií PZ Stavebnice protidešťové žaluzie PZ A : - pozinkovaná ocel - rám je tvořen speciálními profily, které jsou spojeny rohovníky (nýtováním) - lamely jsou upevněny pomocí samovrtných šroubů (DIN 7504 K 4,2 x 19) do předlisovaných otvorů Doporučujeme: pro výrobu žaluzií o rozměrech maximálně 2000 x 2000 mm, větší rozměry je nutné sestavovat jako dělené žaluzie. Popis, balení Lamela PZ, délka 5 m ks Rám lamely PZ-A (s předlisovanými otvory), délka 5 m ks Rohovník PZ ks Ochranné pletivo (role 1 x 25 m) ks Stavebnice protidešťové žaluzie PZ B : - pozinkovaná ocel - rám je tvořen speciálními profily, které jsou spojeny rohovníky (nýtováním) - lamely jsou upevněny pomocí rámových vložek Doporučujeme: pro výrobu žaluzií o rozměrech maximálně 2000 x 2000 mm, větší rozměry je nutné sestavovat jako dělené žaluzie. Popis, balení Lamela ALU PZ, délka 5 m ks Rám lamely PZ-B (bez předlisovaných otvorů), délka 5 m ks Nosník lamely PZ, délka 2,5 m ks Upevňovací spona ks Rohovník PZ ks Ochranné pletivo (role 1 x 25 mm) ks Stavebnice protidešťové žaluzie PZ C : - pozinkovaná ocel - rám je tvořen speciálními profily, které jsou spojeny rohovníky (nýtováním) - lamely jsou upevněny pomocí nosníků lamely a spon Při použití nosníku lamely v intervalu max. 120 cm nejsou rozměry žaluzie omezeny. Doporučujeme: - pro rozměry žaluzií nad 1200 mm šíře použití dodatečného upevnění lamel nosníky - interval upevnění lamel - max mm. - při dodržení doporučeného intervalu upevnění lamel nosníky uvnitř rámu lze sestavit žaluzii o maximální šíři až 5000 mm (omezeno délkou profilů) - maximální výška žaluzie 2500 mm (omezeno délkou nosníků) Lamela PZ, délka 5 m ks Rám lamely PZ-B (bez předlisovaných otvorů), délka 5 m ks Nosník lamely PZ, délka 2,5 m ks Upevňovací spona ks Rohovník PZ ks Ochranné pletivo (role 1 x 25 m) ks Poznámka pro protidešťové žaluzie PZ - A, B, C: Uvedené standardní balení jednotlivých položek není požadavkem na minimální odběr, podle potřeby zákazníka lze připravit i menší balení. 37

39 Stavebnice PZ ALU protidešťové žaluzie : - celohliníkové - rám je tvořen speciálními profily, které jsou spojeny v každém rohu dvěma rohovníky - lamely jsou upevněny pomocí rámové vložky v rozteči 67 mm Doporučujeme - pro výrobu celohliníkových protidešťových žaluzií o rozměrech maximálně 2000 x 2000 mm, větší rozměry je nutné sestavovat jako dělené žaluzie Popis, balení Lamela ALU PZ, délka 5 m ks Rám žaluzie, šíře 62 mm (hloubka žaluzie), lem 40 mm, délka 5 m ks Rámová vložka ALU, délka 2,5 m ks Rohovník žaluzie (s předmontovanými zajišťovacími šrouby - 4 ks) ks Ochranné pletivo (16 x 16 x 1 mm), 1 x 25 m ks Poznámka Uvedené standardní balení jednotlivých položek není požadavkem na minimální odběr. Dle potřeby zákazníka lze připravit i menší balení. Stavebnice protidešťové žaluzie PZ NEREZ : - nerez ocel - rám je tvořen speciálními profily, které jsou spojeny rohovníky (nýtováním) - lamely jsou upevněny pomocí nosníku lamely a spon Doporučujeme Doporučujeme upevnění lamel nosníky v intervalu max mm. Popis, balení Lamela ALU PZ, délka 5 m ks Rám lamely PZ-B (bez předlisovaných otvorů), délka 5 m ks Nosník lamely PZ, délka 2,5 m ks Upevňovací spona ks Rohovník PZ ks Ochranné pletivo (role 1 x 25 mm) ks Poznámka Uvedené standardní balení jednotlivých položek není požadavkem na minimální odběr. Dle potřeby zákazníka lze připravit i menší balení. 38

40 Poznámky: 39

41 Vzduchotechnické výrobky Vzduchotechnické výrobky Tlumící vložky a tlumiče hluku Regulační klapky Přetlakové klapky Protidešťové žaluzie Požární klapky Vzduchotechnické výrobky

42 Tlumící vložky a tlumiče hluku Tlumící vložky TV Tlumící vložky čtyřhranné kruhové Slouží k mechanickému přerušení rozvodu vzduchu a zabránění šíření mechanického chvění vzduchotechnickým systémem. Polotovar tlumící vložky (pozink. plech / polyesterová tkanina oboustranně navrstvena šedým vinylem) zasazen oboustranně v rámu z přírubových lišt a rohovníků Plus. Polotovar tlumící vložky (pozink. plech / polyesterová tkanina oboustranně navrstvena šedým vinylem) zasazen oboustranně v kruhové lisované přírubě. Průměr (mm): 100, 125, 140, 160, 180, 200, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800 Hloubka: 128, 148, 163, 238 mm Hloubka: 130, 150, 165, 240 mm Poznámka V případě požadavku lze dodat i nestandardní rozměry dle specifikace zákazníka. Standardní provedení je odolné do teploty +80 C, v případě vyšších teplotních nároků si vyžádejte bližší informace. podle požadavku Vzduchotechnické výrobky 41

43 Tlumiče hluku Tlumič hluku pro kruhové potrubí s plechovým pláštěm Vyrobeno z pozinkovaného plechu, vnitřní část tvoří děrovaný plech, vyplněn hlukovou izolací tloušťky 50 mm (průměr potrubí/délka tlumiče) 100/600, 100/900, 125/600, 125/900, 150/600, 160/600, 160/900, 200/600, 200/900, 250/600, 250/900, 315/600, 315/900, 355/900, 400/900, 450/900 a 500/900 mm Ohebný tlumič pro kruhové potrubí Tlumič hluku s pláštěm z flexibilní ohebné hadice, plněn izolací o tloušťce 20,30 a 40 mm (průměr potrubí/délka tlumiče) 100/1000, 125/1000, 150/1000, 160/1000, 200/1000, 250/1000 a 315/1000 mm Tlumič hluku pro čtyřhranné potrubí s kulisami hluku Určen do rozvodů VZT potrubí. Vnitřek tlumičů je tvořen kulisami o tloušťkách 100 a 200 mm s náběhovým, odtokovým nebo oběma plechy, opatřeny přírubami W20 a W30 dle rozměru (rozměry potrubí/délka tlumiče) dle specifikace zákazníka 42 Vzduchotechnické výrobky

44 Regulační klapky NOVINKA Regulační klapky - RK Hliníkové provedení Regulační MINI klapka RK A 06 L Regulační MINI klapka šířka lamely jen 50 mm : šířka lamel 50 mm lamely z hliníkového profilu s gumovým těsněním vnější plastová kola teplotní odolnost -20 C až +60 C třída těsnosti 3 dle EN 1751 těsné dle DIN1946 T4 Regulační klapka RK A 200 Vysoká tepelná odolnost -40 C až +200 C : šířka lamel 100 mm hliníkové lamely teflonová ložiska vnější hliníková kola teplotní odolnost -40 C až +200 C Regulační klapka RK A 07 LK ALU Vzduchotěsná regulační klapka : šířka lamel 165 mm vnější plastová kola lamely z hliníkového profilu s gumovým těsněním teplotní odolnost -20 C až +80 C třída těsnosti 4 dle EN 1751 těsné dle DIN1946 T4 DŮLEŽITÉ: Regulační klapky uvedené na této straně jsou dodávány jako výrobek i jako stavebnice. Technické informace k dispozici na poptání. Vzduchotechnické výrobky 43

45 NOVINKA Ocelové provedení Regulační klapka RK G 08 L Vzduchotěsná regulační klapka : šířka lamel 165 mm vnější systém ovládacích táhel ocelové lamely s gumovým těsněním teplotní odolnost -20 C až +80 C třída těsnosti 4 dle EN 1751 těsné dle DIN1946 T4 Regulační klapka RK G 08 L EX Určeno do výbušných prostorů (ATEX) : šířka lamel 165 mm vnější systém ovládacích táhel ocelové lamely s gumovým těsněním teplotní odolnost -40 C až +80 C třída těsnosti 4 dle EN 1751 těsné dle DIN1946 T4 Stavebnice RK G 08 G200 Vysoká tepelná odolnost -40 C až +200 C : šířka lamel 165 mm vnější systém ovládacích táhel ocelové lamely se silikonovým těsněním teplotní odolnost -40 C až +200 C DŮLEŽITÉ: Regulační klapky uvedené na této straně jsou dodávány jako výrobek i jako stavebnice. Technické informace k dispozici na poptání. 44 Vzduchotechnické výrobky

46 Regulační klapky RK Slouží k regulaci a nastavení požadovaného průtoku vzduchu vzduchotechnickým systémem. K výrobě jsou použity výhradně originální komponenty stavebnicového systému regulačních klapek. Stavebnicové systémy regulačních klapek RK: RK A 02 RK A 02 B RK A 06 L RK A 07 G RK A 07 LK ALU RK A 200 RK I 02 RK I 02 B RK I 04 G RK G 08 L-EX RK G 08 G200 RK G 08 L Dodávané provedení odpovídá popisu stavebnicového systému regulačních klapek. Výrobky jsou standardně vybaveny ovládací hřídelí pro servopohon, podle požadavku lze klapku vybavit ručním ovládáním. Hloubka klapek: standardně 160 mm Poznámka V případě požadavku lze dodat i nestandardní rozměry dle specifikace zákazníka. podle požadavku DŮLEŽITÉ: Regulační klapky uvedené na této straně jsou dodávány jako výrobek i jako stavebnice. Technické informace k dispozici na poptání. Vzduchotechnické výrobky 45

47 Přetlakové klapky Přetlakové klapky PK Přetlakové klapky PK ALU Zabraňují vzniku samovolného proudění vzduchu ve vzduchotechnickém potrubí. K výrobě jsou použity výhradně originální komponenty stavebnicového systému přetlakových klapek. Možnost dodání i nástěnné verze. Dodávané provedení odpovídá popisu stavebnicového systému přetlakových klapek PK ALU. Hloubka klapek: standardně 120 mm (ALU), 62 mm (na stěnu). Poznámka V případě požadavku lze dodat i nestandardní rozměry dle specifikace zákazníka. podle požadavku 46 Vzduchotechnické výrobky

48 Protidešťové žaluzie Protidešťové žaluzie PZ Protidešťové žaluzie PZ pozinkované hliníkové Ukončovací prvek vzduchotechnického potrubí, který zabraňuje vniknutí cizích předmětů do systému a současně slouží jako ochrana proti povětrnostním vlivům. K výrobě jsou použity výhradně originální komponenty stavebnicového systému protidešťových žaluzií. pozinkovaná ocel hliník Poznámka Dodávané provedení odpovídá popisu stavebnicového systému protidešťových žaluzií: PZ - základní provedení PZ... S - provedení včetně ochranné sítě PZ... R - provedení včetně pozednicového rámu Poznámka V případě požadavku lze dodat i nestandardní rozměry dle specifikace zákazníka. podle požadavku podle požadavku Vzduchotechnické výrobky 47

49 Požární klapky Požární klapky Požární klapka pro kruhové potrubí (rozměry potrubí/délka tlumiče) Požární klapky jsou dodávány na základě individuální poptávky zákazníka doložené projektovou dokumentací. Požární klapka pro čtyřhranné potrubí (rozměry potrubí/délka tlumiče) Požární klapky jsou dodávány na základě individuální poptávky zákazníka doložené projektovou dokumentací. 48 Vzduchotechnické výrobky

50 Závěsová a kotevní technika Závěsová a kotevní technika Závěsová technika Nosné a závěsné montážní lišty Upevňovací prvky Kotevní technika Závěsová a kotevní technika 49

51 Závěsová technika Závěsová technika Závěs ZL ČESKÝ VÝROBEK Jednoduchý typ závěsu pro čtyřhranné potrubí. Upevňuje se na horní hranu potrubí nýtováním, nebo pomocí samovrtných šroubů. Dovolené zatížení jednoho závěsu pozink. ocel s pružným tlumičem a podložkou o průměru pro M6, M8, tl. materiálu 2,5 mm. 40 kg 50 ks Závěs ZZ ČESKÝ VÝROBEK Jednoduchý typ závěsu pro čtyřhranné potrubí. Upevňuje se na spodní hranu potrubí nýtováním, nebo pomocí samovrtných šroubů. Dovolené zatížení jednoho závěsu pozink. ocel s pružným tlumičem a podložkou o průměru pro M6, M8, tl. materiálu 2,5 mm. 50 kg 50 ks Závěs ZLTP Těžké provedení závěsu ZL se zvýšenou nosností. Tento typ závěsu je vhodný pro montáž čtyřhranného potrubí, podstropních klimajednotek i jiného zařízení. Lze jej upevnit nýtováním nebo pomocí samovrtných i metrických šroubů. ČESKÝ VÝROBEK Dovolené zatížení jednoho závěsu pozink. ocel s dvojitým pružným tlumičem a podložkou o průměru pro M8, tl. materiálu 3 mm 80 kg 50 ks Závěs ZZTP Těžké provedení závěsu ZZ se zvýšenou nosností. Tento typ závěsu je vhodný pro montáž čtyřhranného potrubí, podstropních klimajednotek i jiného zařízení. Lze jej upevnit nýtováním nebo pomocí samovrtných i metrických šroubů. ČESKÝ VÝROBEK Dovolené zatížení jednoho závěsu pozink. ocel s dvojitým pružným tlumičem a podložkou o průměru pro M8, tl. materiálu 3 mm 80 kg 50 ks 50 Závěsová a kotevní technika

52 Závěs ZP Závěs, který se upevňuje přímo na přírubový spoj potrubí z profilu PLUS nebo S Gebhardt-Stahl. Výhody: velmi rychlá a jednoduchá montáž závěsu zasunutím na horní hranu přírubového spoje odpadá nutnost jakýchkoliv zásahů do potrubí působí současně jako doplňkový přírubový spoj vzhledem k upevnění závěsu za přírubové spoje - nejpevnější část potrubí - je zaručeno velmi stabilní zavěšení celého systému Důležité Dovolené zatížení jednoho závěsu je možné použít pouze pro profil GEBHARDT-STAHL pozink. ocel s pružným tlumičem a podložkou, tloušťka materiálu 2 mm. 30 kg 20 ks Závěs ZV ČESKÝ VÝROBEK Trapézový závěs pro potrubí kruhového průřezu. Na potrubí se upevňuje nýtováním nebo pomocí samovrtných šroubů. Dovolené zatížení jednoho závěsu pozink. ocel s pružným tlumičem a podložkou o průměru pro M8, tloušťka materiálu 2,0 mm. 50 kg 50 ks Závěs ZT ČESKÝ VÝROBEK Závěs vhodný pro montáž rozvodů na trapézový (lichoběžníkový) plech. Po upevnění nýtováním nebo pomocí samovrtných šroubů přímo na plech je trapézový závěs připraven k montáži dalšího závěsového prvku, např. závitové tyče. Dovolené zatížení jednoho závěsu pozink. ocel s pružným tlumičem a podložkou o průměru pro M8, tloušťka materiálu 2,0 mm. 50 kg 50 ks Závěsová a kotevní technika 51

53 Tlumič závěsu TZ Tlumící prvek, zajišťující protihlukovou ochranu podle DIN Pružný tlumič závěsu je součástí všech námi dodávaných typů závěsů. pružný plastový tlumič o průměru pro M6, M8 (dodáváno bez podložky). Podložka podložka pro tlumič závěsu - průměry 6,4; 8,4 100 ks Závěs ZS Kruhové závěsy SPIRO jsou určeny pro montáž kruhového vzduchotechnického potrubí o průměru mm. pozink. ocel, dvoudílný závěs stažený dvěma šrouby, závěsná matice M8 k dodání v provedení bez tlumící gumy nebo s tlumící gumou Průměr 80, 100, 125, 140, 150, 160, 180, 200, 225, 250, 280, 300, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000 mm Dovolené zatížení 80 kg podle požadavku Závěs ZK Kruhové závěsy ZK mají široké uplatnění při instalaci rozvodů topení, vody, plynu apod. Prům. 12, 17, 20, 25, 31, 40, 48, 54, 60, 67, 72, 81, 87, 102, 124, 132, 159, 180, 200, 210 mm pozink. ocel s tlumící gumou, dvoudílný závěs stažený dvěma šrouby, závěsná matice M8. Dovolené zatížení jednoho závěsu 60 kg podle rozměru max. 100 ks Závěs ZZTP Těžké provedení závěsu ZZ se zvýšenou nosností. Tento typ závěsu je vhodný pro montáž čtyřhranného potrubí, podstropních klimajednotek i jiného zařízení. Lze jej upevnit nýtováním nebo pomocí samovrtných i metrických šroubů. Průměr 15, 18, 22, 28, 35, 42, 48 mm. (1/4, 3/8, 3/4, 1, 5/4, 6/4 ) Dovolené zatížení jednoho závěsu pozink. ocel s tlumící gumou, jednoduchý kloubový závěs stažený šroubem, závěsná matice M8 60 kg 100 ks 52 Závěsová a kotevní technika

54 Závěsná páska ZP ZP - PVC Univerzální závěsový prvek. pozink. ocel, tl. materiálu 0,8 mm pozink. ocel, tl. materiálu 0,8 mm, oboustr. vrstva PVC šíře 20 mm, otvory 6,5 mm šíře 27 mm, otvory 8,5 mm šíře 20 mm, otvory 6,5 mm šíře 27 mm, otvory 8,5 mm 25 m 10 m Závěsová a kotevní technika 53

55 Nosné a závěsné montážní lišty Nosná lišta Nosné montážní lišty NL NL 20 NL 30 NL 45 NL 60 Nosná profilová lišta, zvláště vhodná jako nosný prvek upevňovacího systému potrubních rozvodů vzduchotechniky, klimatizace, topení, plynu, vody, apod. V kombinaci s dalšími nabízenými upevňovacími prvky umožňuje variabilní způsob montáže potrubních rozvodů. Vzhledem k zesílenému provedení lze tuto lištu doporučit pro montáže s vyššími požadavky na nosnost systému, dle tabulky doporučeného zatížení. Podle požadavku možno dodat se spojkou nosných lišt NL nebo tlumící gumou. pozink. ocel, tloušťka materiálu 1,75 mm lišty o délce 5 m ve svazcích, dle požadavku lišty o délce 2 m ve svazcích, dle požadavku Doporučené hodnoty zatížení nosných lišt Tlumící guma pro nosnou lištu Při montáži vzduchotechnického potrubí je vhodné nosnou lištu opatřit tlumící gumou. K dodání je univerzální profil vhodný pro lišty ZL 20, ZL 30, ZL 45. Pro zlepšení protihlukové ochrany je vhodné touto tlumící gumou opatřit i závitové tyče, na kterých je nosná lišta zavěšena. 75 m Záslepky pro nosnou lištu ZS 20 ZS 30 ZS 45 Plastové krytky pro všechny dodávané profily nosné lišty ZL 20, ZL 30, ZL 45. podle požadavku 54 Závěsová a kotevní technika

56 Závěsné montážní lišty ZL Nabízený sortiment závěsové techniky umožňuje velmi efektivní a variabilní způsob montáže vzduchotechnického potrubí i jiných potrubních systémů dle Vašich potřeb a specifických požadavků jednotlivých zakázek. ČESKÝ VÝROBEK Závěsná lišta ZL 20x40 ZL 37x40 ZL 48x40 Univerzální nosná lišta, zvláště vhodná jako součást závěsu čtyřhranného potrubí větších rozměrů, nebo v případech, kdy je nežádoucí jakýkoli zásah na potrubí při upevňování jiných typů závěsu (při vysokém tlaku v systému). Profil závěsné lišty je dodáván ve třech rozměrech dle požadavku na nosnost. Podle požadavku možno dodat se spojkou nosných lišt ZL nebo tlumící gumou. Dovolené zatížení pozink. ocel, tloušťka materiálu 1,5 mm lišty o délce 2 metry ve svazcích, podle požadavku lišty o délce 5 metrů ve svazcích, podle požadavku Tlumící guma pro závěsnou lištu Standardní profil vhodný pro všechny rozměry závěsných lišt. 100 m Závěsová a kotevní technika 55
