Iridium gen3 inteligentné svietidlo urč ené na osvetlenie cestných komunikácií

Transkript

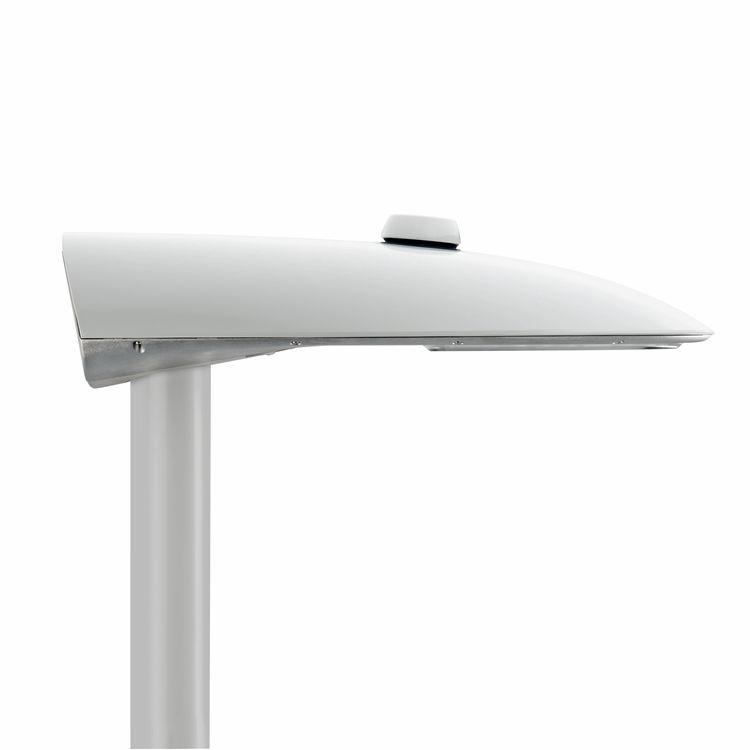

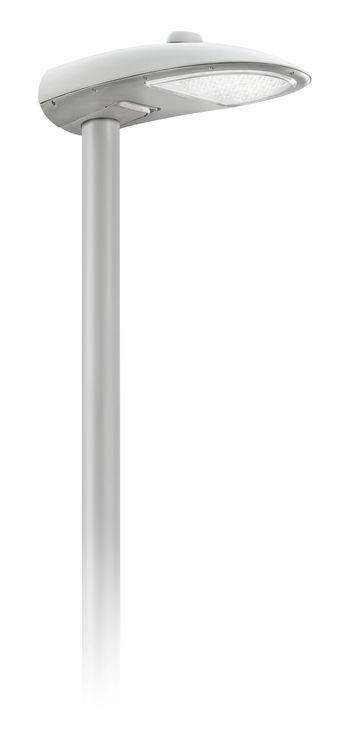

1 Lighting Iridium gen3 inteligentné svietidlo urč ené na osvetlenie cestných komunikácií Iridium gen3 LED Medium Iridium gen3 je prvé skutočne inteligentné svietidlo navrhnuté na bezproblémové prepojenie. Nastavenie bez starostí jednoducho namontujte svietidlo a ovládajte ho na diaľku prostredníctvom riadiaceho softvéru CityTouch. Zjednodušené diaľkové riadenie osvetlenia! Nový koncept plug and play bol navrhnutý tak, aby bola zaistená bezpečná a jednoduchá montáž len v troch krokoch: 1. montáž príruby, 2. zapojenie k zdroju napájania, 3. nastavenie sklonu a zatvorenie svietidla. Vysoká svetelná účinnosť svietidla zaručuje značnú úsporu elektrickej energie v porovnaní s existujúcimi konvenčnými inštaláciami, čo znamená rýchlu návratnosť investícií.vďaka širokej ponuke svietidiel s rôznymi verziami toku, optiky a teplôt chromatickosti (farieb svetla) je svietidlo Iridium gen3 vhodné pre väčšinu aplikácií v obytných zónach. Neoklasický dizajn svietidla zaručuje konzistentný vzhľad okolia. Výhody Bezproblémové prepojenie svietidla so softvérom CityTouch bez potreby nastavovania Montáž typu plug and play len v troch krokoch Vysoká účinnosť zaručuje rýchlu návratnosť obstarávacích nákladov a nízke celkové náklady na vlastníctvo

2 Vlastnosti Bezproblémové diaľkové riadenie osvetlenia prostredníctvom softvéru CityTouch Automatická lokalizácia a nastavovanie Svetelná účinnosť až do 124 lm/w Široká škála svetelných tokov od do lm Dostupné farby svetla: neutrálna a teplá Vybrať si možno zo štyroch optík: stredné vyžarovanie (DM), široké (DW), comfort optika (DC) a optika pre mokré cesty (DK) Samostatná príruba pre bezpečnú a jednoduchú montáž Životnosť až hodín pri L80B10 Aplikácie Obytné zóny: obytné štvrte, chodníky a cestičky pre cyklistov, kruhové objazdy, priechody pre chodcov, parkoviská Centrá miest: bočné uličky, priechody pre chodcov, chodníky a cestičky pre cyklistov, parkoviská, kruhové objazdy Priestranstvá a dopravné zóny: priemyselné areály, parkoviská, čerpacie stanice, letiská, prístavy, prestupné uzly verejnej dopravy, vodné kanály Šport: parkoviská Špecifikácia Typ BGP382 Optika Vyžarovanie typu stredné (DM), široké (DW), komfort (DC) a pre Svetelný zdroj Integrovaný modul LED mokré cesty (DK) Výkon 38 až 86 W, v závislosti od konfigurácie diód LED Materiál Teleso: vysokotlakový odliatok hliníka Svetelný tok až lm Kryt: polykarbonátový, plochý Výkon svietidla 106 až 132 lm/w Hliník alebo sivá Náhradná teplota K (teplá ) Ďalšie farby RAL alebo AKZO sú k dispozícii na požiadanie chromatickosti K (neutrálna ) Zapojenie Nástrčná 3-kolíková svorkovnica Index podania farieb 80 (teplá ) Údržba Možnosť otvorenia odskrutkovaním a výmeny napájača a modulu 70 (neutrálna ) LED Životnost L80B hodín Montáž Na vrchol stĺpa: 60 alebo 76 mm Rozsah prevádzkovej 30 až +35 ºC Bočná montáž: 42 alebo 60 mm teploty Odporúčaná montážna výška: 8 m Napájač Zabudovaný (modul LED s vlastným predradníkom) Štandardný sklon od vrchu stĺpa: 0, 5 a 10º Napájacie napätie V, Hz Nastavenie uhla sklonu: 0, 5 a 10º Stmievanie Stmievateľné verzie sú k dispozícii Vstup riadiaceho systému 1 10 V a DALI Možnosti Stmievanie - LumiStep 6, 8 hodín - DynaDimmer - Stabilný svetelný výkon (CLO) - SDU V - DALI - Regulácia RF - Stmievanie prostredníctvom napájania objímka NEMA Fotočlánok: mini článok 35, 55, 70 lux Poistka Kábel: 6 12 m Ochrana pred prepätím 2

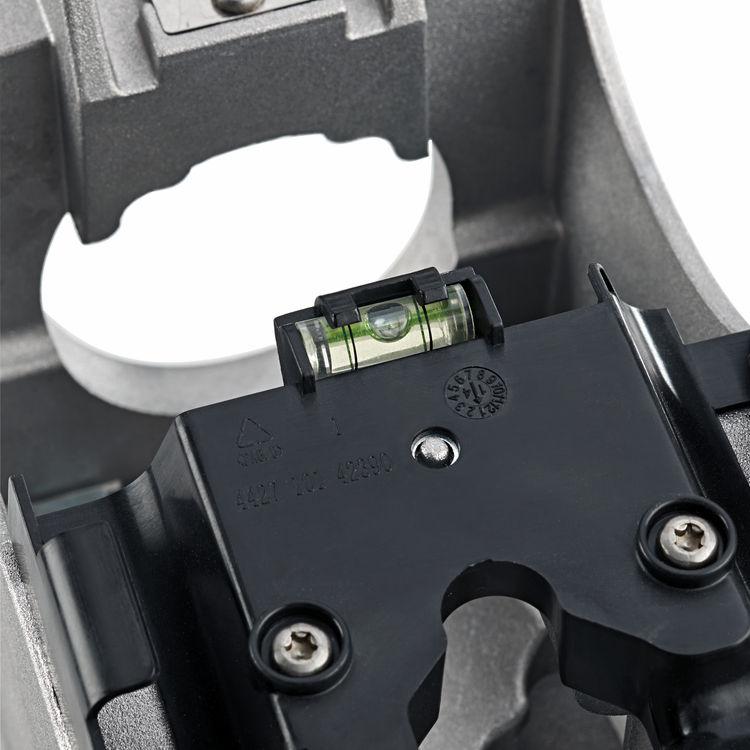

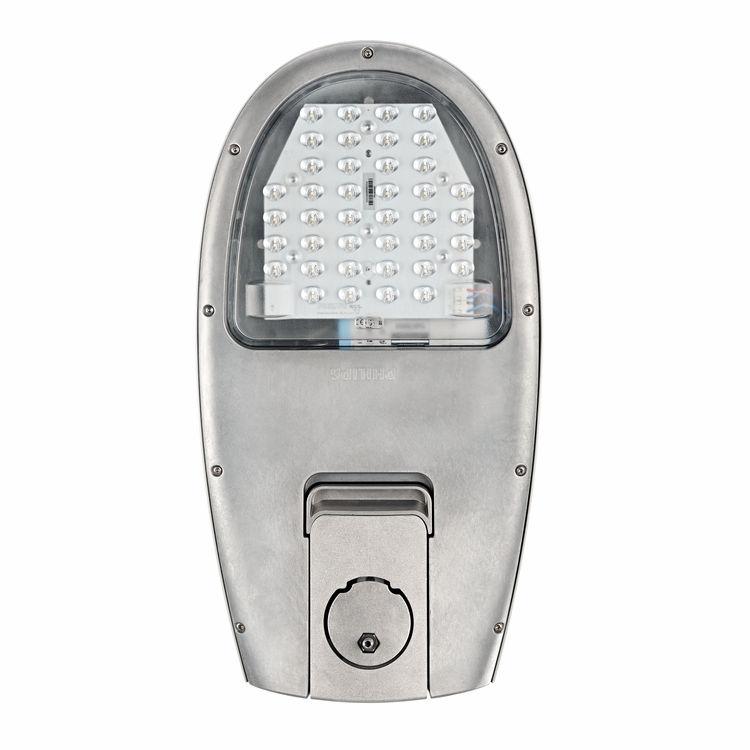

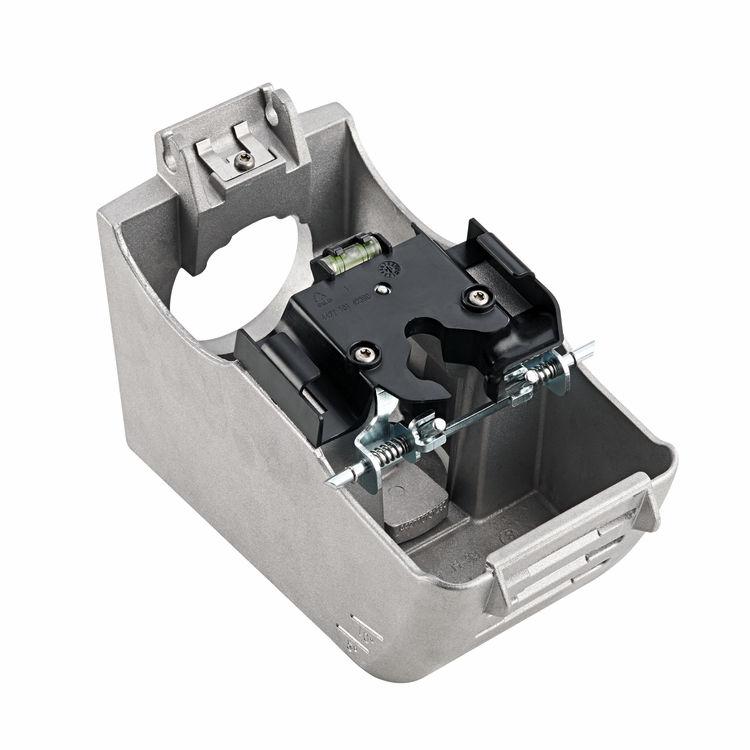

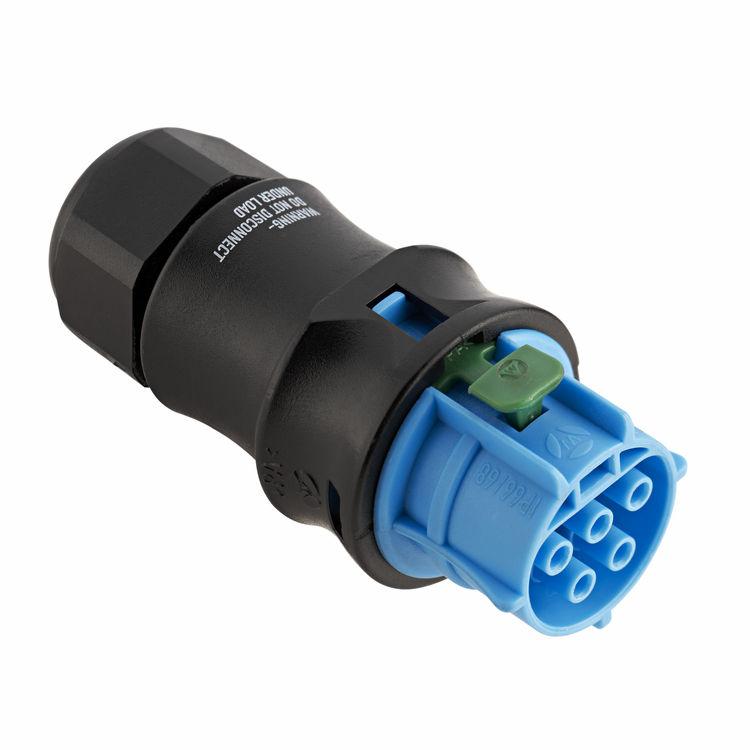

3 Versions Podrobnosti o produkte Samostatná príruba pre jednoduchú inštaláciu; pre montáž na vrchol stĺpa alebo na výložník Správnu polohu pri inštaláciu svietidla na výložník zaisťuje vyvažovacie zariadenie (bublinka) Farebne stabilizovaná optická platňa s vysokým indexom prestupu na zaistenie optimálneho vyžarovania svetla a výkonu Klient CityTouch spolu so softvérom CityTouch umožňuje jednoduché a bezproblémové diaľkové ovládanie výkonu svietidla. IP konektor pre jednoduché prekáblovanie prívodu elektrickej energie a svietidla 3

4 Schválenie a použitie Kód krytia IP (mechanický náraz) IK09 Ochrana pred prepätím (bežný/ 4/4 kv diferenciálny režim) Všeobecné informácie Rozptyl lúča svietidla 152 Značka CE CE mark Povrch Marine salt protected coating Typ optického krytu/šošovky PC Vrátane napájača Áno Značka ENEC ENEC mark Značka horľavosti NO Predradník EB Požiarna odolnosť Teplota 650 C, trvanie 5 s Vymeniteľný svetelný zdroj Áno Počet jednotiek predradníka 1 unit Počet svetelných zdrojov 1 Typ optiky Distribution medium produktov BGP382 Značka UL Nie Podmienky použitia Maximálna úroveň stmievania BGP382 LW10 GRN90/830 I DM CO GR SP 0% (digital) BGP382 LWFP /740 II DM CO GR SP 0% (digital) BGP382 LW10 GRN100/830 II 0% (digital) BGP382 LW10 GRN105/740 II 0% (digital) BGP382 LW10 /740 II 0% (digital) BGP382 LW10 GRN55/740 II 0% (digital) BGP382 LW10 GRN95/740 II 0% (digital) BGP382 LWFP GRN100/830 II 0% (digital) BGP382 LWFP /740 II 0% (digital) BGP382 LWFP GRN55/740 II 0% (digital) BGP382 LWFP GRN70/830 II 0% (digital) BGP382 LWFP GRN95/740 II 0% (digital) BGP382 /740 II DM CO GR SP Nepoužíva sa Svetelné technické Štandardný uhol sklonu od bočného 0 otvoru Štandardný uhol sklonu od vrchu stĺpa 0 Pomer svetla vyžarovaného nahor 0 Ovládanie a stmievanie Stmievateľné BGP382 LW10 GRN90/830 I DM CO GR SP Áno BGP382 LWFP /740 II DM CO GR SP Áno BGP382 LW10 GRN100/830 II Áno BGP382 LW10 GRN105/740 II Áno BGP382 LW10 /740 II Áno BGP382 LW10 GRN55/740 II Áno BGP382 LW10 GRN95/740 II Áno Stmievateľné BGP382 LWFP GRN100/830 II Áno BGP382 LWFP /740 II Áno BGP382 LWFP GRN55/740 II Áno BGP382 LWFP GRN70/830 II Áno BGP382 LWFP GRN95/740 II Áno BGP382 /740 II DM CO GR SP Nie Všeobecné informácie dielov dielov BGP382 LW10 GRN90/830 I Lakovaný kryt 830 teplá GRN BGP382 LW10 GRN100/ teplá GRN100 DM CO GR SP II BGP382 LWFP /740 Lakovaný kryt BGP382 LW10 GRN105/740 GRN105 II DM CO GR SP II 4

5 dielov dielov BGP382 LW10 / BGP382 LWFP GRN55/740 GRN55 II II BGP382 LW10 GRN55/740 II GRN BGP382 LWFP GRN70/ teplá GRN70 II BGP382 LW10 GRN95/740 II GRN BGP382 LWFP GRN95/740 GRN95 II BGP382 LWFP GRN100/ teplá GRN BGP382 /740 II DM Lakovaný kryt II CO GR SP BGP382 LWFP /740 II Počiatočný výkon (súlad s požiadavkami IEC) Poč. náhradná teplota chromatickosti Poč. index podania farieb Počiatočný svetelný tok BGP382 LW10 GRN90/830 I 3000 K lm DM CO GR SP BGP382 LWFP / K lm II DM CO GR SP BGP382 LW10 GRN100/830 II 3000 K lm BGP382 LW10 GRN105/740 II 4000 K lm BGP382 LW10 /740 II 4000 K lm BGP382 LW10 GRN55/740 II 4000 K lm BGP382 LW10 GRN95/740 II 4000 K lm BGP382 LWFP GRN100/830 II BGP382 LWFP /740 II BGP382 LWFP GRN55/740 II BGP382 LWFP GRN70/830 II BGP382 LWFP GRN95/740 II BGP382 /740 II DM CO GR SP Poč. náhradná Poč. index teplota podania Počiatočný chromatickosti farieb svetelný tok 3000 K lm 4000 K lm 4000 K lm 3000 K lm 4000 K lm 4000 K lm Mechanické časti a teleso BGP382 LW10 GRN90/830 I DM CO GR SP Šedá BGP382 LWFP /740 II DM CO GR SP Šedá BGP382 LW10 GRN100/830 II RAL farba (potrebné definovať) BGP382 LW10 GRN105/740 II RAL farba (potrebné definovať) BGP382 LW10 /740 II RAL farba (potrebné definovať) BGP382 LW10 GRN55/740 II RAL farba (potrebné definovať) BGP382 LW10 GRN95/740 II RAL farba (potrebné definovať) BGP382 LWFP GRN100/830 II RAL farba (potrebné definovať) BGP382 LWFP /740 II RAL farba (potrebné definovať) BGP382 LWFP GRN55/740 II RAL farba (potrebné definovať) BGP382 LWFP GRN70/830 II RAL farba (potrebné definovať) BGP382 LWFP GRN95/740 II RAL farba (potrebné definovať) BGP382 /740 II DM CO GR SP Šedá 5

6 2018 Philips Lighting Holding B.V. Všetky práva vyhradené. Špecifikácia podlieha zmenám bez predchádzajúceho upozornenia. Obchodné značky sú majetkom Philips Lighting Holding B.V. alebo jej príslušných majiteľiv , November 9 -
