PPN 04 povelový přijímač www.apex-jeseniie.iz, tel.:+420 241 00 640, e-mail: info@apex-jeseniie.

Je určen k zabudování do akustikýih majáčků, případně jinýih zařízení s napájením v rozsahu V až

bezpoteniiálový spínaií kontakt relé spíná po dobu 100 ms.

se samořezným konektorem, nebo pravoúhlým 10, popř.

Zapojení obou variant kabelů a konektorů je zřejmé z obr. 1. až obr. 4. a popisů níže.

výstup OC6 vstup/výstup IN3/ v klidu rozepnutý vývod kontaktu relé vstup/výstup IN4/ vývod

2 Pohled na nonentor přijímače 10pin 1,2 3 4 6 7,8 10 11 12 13 14 1 16 Obr.

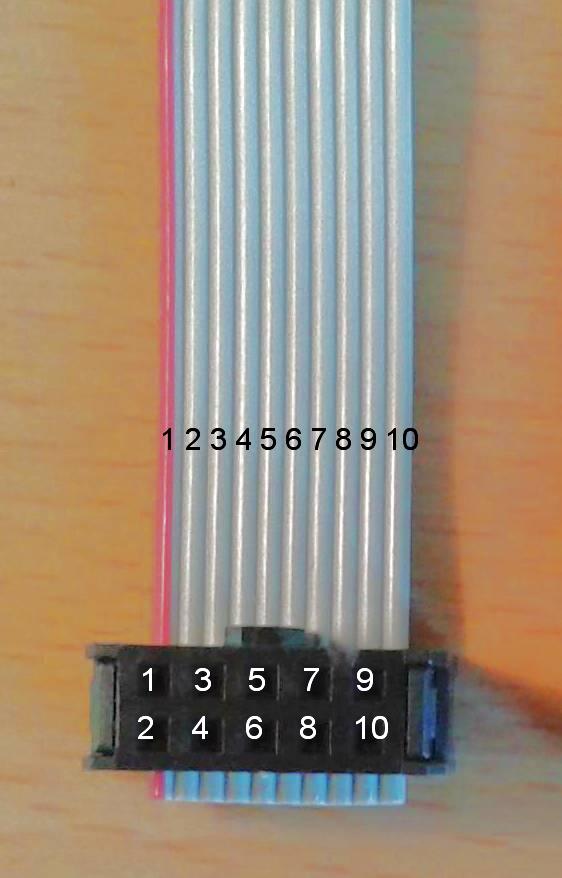

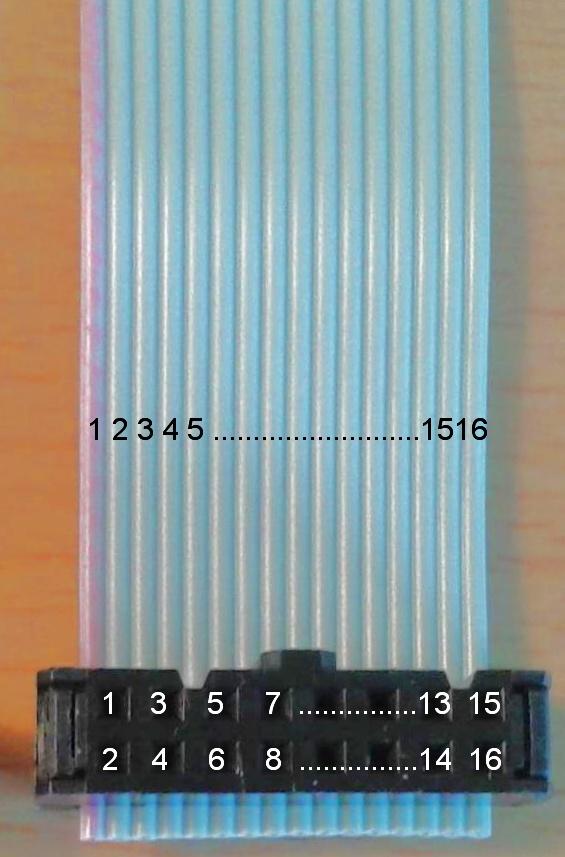

1 PPN 04 povelový přijímač tel.: , PPN04 nahrazuje staré typy přijímačů PPN 01, PPN 02 a PPN 03. Je určen k zabudování do akustikýih majáčků, případně jinýih zařízení s napájením v rozsahu V až 36 V. Přijaté povely převádí přijímač na 6 výstupů OC1 až OC6 typu otevřený kolektor a na jeden bezpoteniiálový spínaií kontakt relé spíná po dobu 100 ms. Aby bylo dosaženo kompatbility i s přijímačem PPN 03, je možno čtyři vývody OC1 až nakonfiurovat jako vstupy. Napájení, vstupy a výstupy povelů jsou vyvedeny 10 žilovým, variantně 16 žilovým ploihým vodičem se samořezným konektorem, nebo pravoúhlým 10, popř. 16 pinovým konektorem se zajištěním kabelu prot vypadnuu. Zapojení obou variant kabelů a konektorů je zřejmé z obr. 1. až obr. 4. a popisů níže. 1, napájení + V až +34 V vstup/výstup IN1/OC1 napájení zem vstup/výstup IN2/OC2 výstup OC6 vstup/výstup IN3/ v klidu rozepnutý vývod kontaktu relé vstup/výstup IN4/ vývod kontaktu relé Obr. 1 Pohled na dutnnk nonentoru 10pin Obr. 2 Pohled na nonentor přijímače 10pin 1, , Obr. 3 Pohled na dutnnk nonentoru 16pin kostra výstup OC6 zaum nezapojen výstup OC zaum nezapojen napájení + V až+34 V vstup/výstup IN1/OC1 napájení zem vstup/výstup IN2/OC2 výstup OC6 vstup/výstup IN3/ v klidu rozepnutý vývod kontaktu relé vstup/výstup IN4/ vývod kontaktu relé Obr. 4 Pohled na nonentor přijímače 16pin Pozn. 1: Pokud není na konii ploihého kabelu osazen samořezný konektor plau číslování uvedené nad konektorem.

Přehledně je zapojení vývodů uvedeno v následujíií tabulie: vstup / výstup IN1/OC1 IN2/OC2 IN3/ IN4/ OC OC6 10 vývodů 3 7 6 16 vývodů 11 13 1 3, 12 Popis funkce Po připojení na napájeií napěu zelená

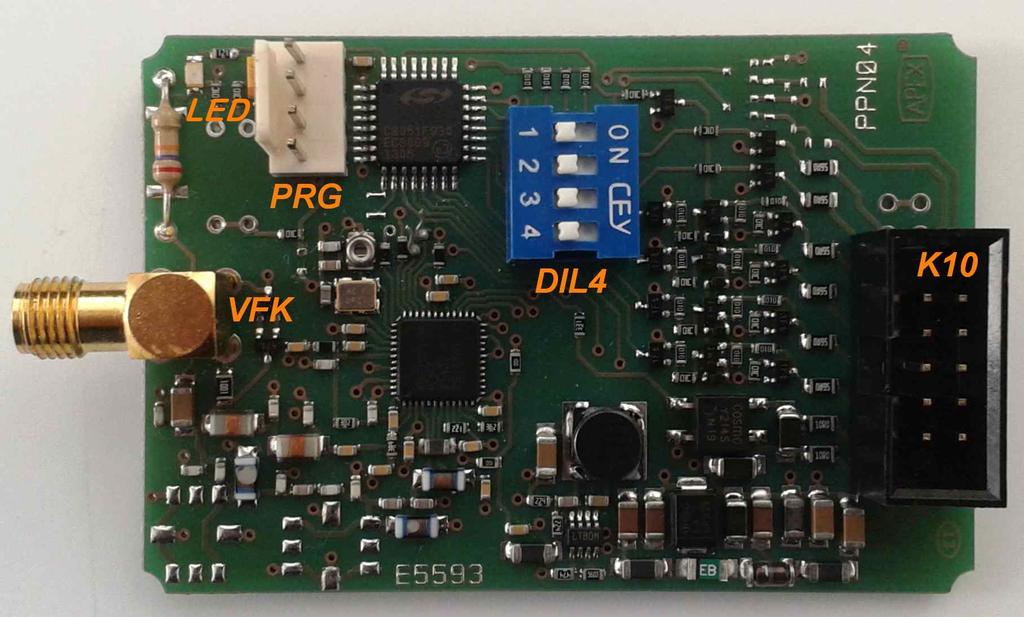

2 Přehledně je zapojení vývodů uvedeno v následujíií tabulie: vstup / výstup IN1/OC1 IN2/OC2 IN3/ IN4/ OC OC6 10 vývodů vývodů , 12 Popis funkce Po připojení na napájeií napěu zelená stavová LED počtem bliknuu ukáže proiramovou verzi, 1x = v.0.2, 2x = v.0.3 atd. Funkie přijímače PPN 04 je závislá na módu uloženém v mikroproiesoru a nastavení spínače DIL4, viz obr.. Pokud je přijímač připojen na napájeií napěu, dioda LED blikne krátie každé dvě vteřiny, při příjmu jakéhokoliv povelu se dioda na vteřinu trvale rozsvíu. Při příjmu povelu (Tl, Tlhul3) v módu 14 a 1 začne blikat podle délky nastaveného času. Interval blikání se každou minutu zkráu o 0 ms, poslední minutu tedy 0 ms svíu a 0 ms nesvíu. Obr. Pohled na osazenou DPS

3 Tabulka módů činnost: Kombinace DIL Kombinace Dek. Obj. číslo Náhrada přijímače PPNRSCZ PPNRSSK PPN01(02)CZ PPN01(02)SK PPN03CZ PPN03SK Poznámka RS232 OC na OC1 ** RS232 OC na OC1 ** povely nastavit na DIL4 povely nastavit na DIL4 Povel, Re na 2 až 32 minut Povel, Re na2 až 32 minut ** tento mód je dostupný u PPN04 vkrobených po , tedk u programové verze v.0.3 a vkšší. Mód 14 a 1 podle tabulky Tabulka módů činnosti. Přijímač PPN 04 v této konfiuraii reaiuje na povel ( na VPN 01 a na VPN 03). Na předem nastavenou dobu (snímá se po příjmu povelu) sepne kontakt relé. Každý další přijatý povel nastaví odpočet znovu priniip sihodišťového spínače. Rozhodovaií úroveň externíih vstupů je okolo 1,8 V. Loiiiká 0 je zaručena v rozsahu 0 až 1 V, loiiiká 1 od 2, do 3 V. Dobu sepnuu relé T je možno nastavit pomoií přepínače DIL4, na kterém navolíme binární číslo b a nebo pomoií externíih vstupů, kde navolíme binární číslo extb. Pak plau: ext.vstupy nezapojeny nebo v loi 0 je T = (1+b) x 120 [s] přep. DIL ve stavu 0000 je T = (1+extb) x 120 [s] Například: DIL 0000, EXT 0000 T = 120 s = 2 minuty DIL 1111, EXT 0000 T = 120 s = 32 minut DIL 0010, EXT 0000 T = 360 s = 6 minut DIL 0010, EXT 0100 T = 840 s = 14 minut DIL 0110, EXT 0000 T = 840 s = 14 minut Max. doba sepnuu relé je tedy 32 minut, krok nastavení je 2 minuty. Stav diody LED je v módu 14 a 1 vyveden na výstup OC6.

4 Mód 8 a podle tabulky Tabulka módů činnosti Přijímač reaiuje výstupy typu otevřený kolektor na jednotlivé přijímané povely podle těihto tabulek: DIL = 0000 Tl verze 126 povel sepnuto 100 ms OC* OC6, Re OC1 OC2 Tlhul1 Tlhul2 OC6, Re Tlhul3, OC* a OC* povel Tlhul1 Tlhul2 Tlhul3 DIL = 1000 Tl verze 1234 sepnuto 100 ms OC1 OC2, Re OC* OC6 OC2, Re OC1, +OC1 povel Tlhul1 Tlhul2 Tlhul3 DIL = 0100 Tl verze 346 sepnuto 100 ms OC6 OC* OC2 OC1, Re OC6 OC1, Re OC2, OC* a OC2 * dostupné pouze na 16 pinovém konektoru povel žádný Tlhul1 Tlhul2 Tlhul3 DIL4 1234=1100 verze PPN 04 bin S sepnuto 100 ms sepnuto 0 ms, 2, 1, Re 0, 0, 0, 0 0, 0, S, 0 0, S, 0, 0 0, S, S, 0 S, 0, 0, S S, 0, S, 0 S, S, 0, 0 0, 0, S, 0 S, 0, 0, S S, S, S, 0 0, S, S, 0 Pro srovnání přijímače PPN 01 a PPN 02 se ihovají podle této tabulky: Tlhul1 Tlhul2 Tlhul3 PPN 01 (02) verze 1234 OC1 OC2 a Re OC2, Re OC1, OC2, +OC1 verze 126 OC1 OC2 OC1, OC2, Pozn.2: Nová slepeiká hůl VPN 03MF se ihová shodně jako vysílače VPN 01(02). Výstupy typu otevřený kolektor OC1 až OC6 jsou určeny pro napěu max. 36 V a proud max. 30 ma. Výstupy OC1 až OC6 jsou ihráněny prot přeužení odporem 6 Ohm.

5 Mód 2 a 3 podle tabulky Tabulka módů činnosti Na výstup s otevřeným kolektorem OC1 jsou posílána data ryihlosu 1200, 2400, 4800 nebo 600 bit/s odpovídajíií jednotlivým povelům. Volba přenosové ryihlost je možná pomoií nastavení spínačů 1 a 2 přepínače DIL4. Tabulka volby přenosové ryihlost: Kombinace DIL xx00 xx01 xx10 xx11 Přenosová rychlost 600 bit/s *** 4800 bit/s *** 2400 bit/s *** 1200 bit/s *** x... na poloze nezáleží *** volba přenosové rkchlost je možná od v.0 (dioda LED po připojení nap. napět blinne min. 4x) Formát dat je v následujíií tabulie: FORMÁT VÝSTUPNÍCH DAT RS232 (OC) 1200, 8, N, 1 nebo 2400, 8, N, 1 nebo 4800, 8, N, 1 nebo 600, 8, N, 1 20h, 41h, 41h, 0Dh, 0Ah 20h, 42h, 42h, 0Dh, 0Ah 20h, 43h, 43h, 0Dh, 0Ah 20h, 44h, 44h, 0Dh, 0Ah 20h, 4h, 4h, 0Dh, 0Ah 20h, 46h, 46h, 0Dh, 0Ah VPN03 20h, 41h, 41h, 0Dh, 0Ah VPN03 20h, 44h, 44h, 0Dh, 0Ah VPN03 20h, 47h, 47h, 0Dh, 0Ah Ostatní kombinaie v Tabulie módů činnost zaum nejsou využity a je možno pro větší série PPN 04 je zadat podle přání uživatele změnou proiramu řídíiího mikroproiesoru.

Postup programování funkce podle tabulky módu činnost 1. 2. 3. 4.. 6. 7. 8.. Na proiramovaií konektor přijímače nasadíme zkratovaií propojku. Na DIL4 nastavíme kombinaii pro požadovanou funkii.

6 Postup programování funkce podle tabulky módu činnost Na proiramovaií konektor přijímače nasadíme zkratovaií propojku. Na DIL4 nastavíme kombinaii pro požadovanou funkii. Připojíme přijímač na napájeií napěu 6-16 V. Dioda LED zabliká a pak se trvale rozsvíu. Nastavíme na DIL4 inverzní kombinaii. Dioda LED se rozbliká a pak zhasne. Odpojíme napájeií napěu. Odstraníme propojku na proiramovaiím konektoru. Připojíme nap. napěu a ověříme funkii přijímače. Chybová hlášení při programování Led bliká Význam 2x stejný (již nahraný) mód 3x ihyba nastavení DIL4 4x nedefnovaný mód (rezerva) x požadovaný mód nelze zapsat Chybová hlášení při funkci Led bliká Význam 2x nedovolený restart 3x ihyba zaihyiení přijímače 4x ihyba zásobníku proiramu 8x ihyba připojení ADF

7 Technické specifkace Přijímaií kmitočet Vstupní impedanie antény Citlivost Napájení Proudový odběr Zaužení výstupů OC1 až OC6 Zaužení kontaktu relé Loiiiké úrovně vstupů IN1 až IN4 Rozsah praiovníih teplot Rozměry (bez konektorů) Váha Připevnění 86,70 MHz (CZ), 87,100 MHz (SK) 0 Ohm lepší než 0,3 µv pro ihybovost až 36 V nebo 4,8 až 16 V 16 ma (6 V), 8 ma (12 V), 3 ma (34 V) 36 V / 30 ma 100 V / 100 ma Loi0: 0 až 1 V Loi1 2, až 36 V -20 až +60 C 71 mm x 4 mm x 22 mm asi 60i Přijímač PPN04 se připevňuje spei. sponou, která je dodávána jako příslušenství a dvěma šrouby M3 s roztečí 60 mm.

8 Objednací číslo : PPN 04 - N napájení 4,8-16 V V napájení 6-36 V S ant. konektor SMA P ant. průihodka 10 vývod 10 žil 10K konektor 10 pin 16 vývod 16 žil 16K konektor 16 pin 00 až 1 mód činnost PPN 04 dle tabulky módů činnost Například: PPN 04 VP10-08 je přijímač s napájením 6 36 V, anténa na průihodku, 10 žilový vývod, přepnutý jako PPN 01 na českém kmitočtu. Dne: Verze FW: 0. Verze kat. listu: 1.4
