1 Vzduchem chlazené chladicí jednotky se šroubovým kompresorem kw Stealth

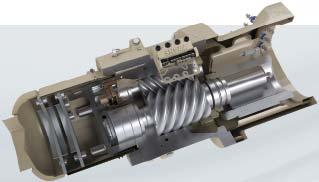

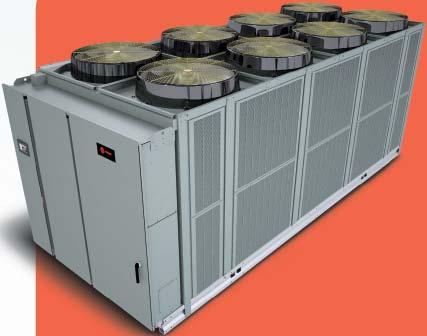

2 Nepřekonatelná kombinace vysoké energetické účinnosti a tichého provozu Vzduchem chlazené chladicí jednotky Trane Stealth nabízí špičkovou kombinaci účinnosti při částečném i plném zatížení a zároveň celou řadu volitelných doplňků zajišťujících snížení hlučnosti pro instalace citlivé na hlučnost. Žádná jiná vzduchem chlazená chladicí jednotka nenabízí podobně vysokou účinnost nebo nízkou hlučnost proto představuje chladicí jednotka Stealth dokonalé řešení pro vaši budovu. Tiché prostředí se spolehlivým chlazením nabízí celou řadu výhod. Uvnitř budovy se mohou studenti lépe soustředit a zlepšovat své výsledky v testech. U zaměstnanců může být patrná lepší morálka a produktivita. Kritické aplikace mohou spolehlivě fungovat. Mimo budovu budete díky tichému chlazení považováni za dobré sousedy. Výzkum stojící za výkonem: Technologie AdaptiSpeed 2 Vzduchem chlazené chladicí jednotky se šroubovým kompresorem Stealth Technologe AdaptiSpeed zajišťuje vysokou účinnost a spolehlivý výkon díky využití následujících prvků: Zcela nový šroubový kompresor se specifickými otáčkami a přímým pohonem Motory s permanentními magnety a proměnnými otáčkami pohánějící kompresor a ventilátory kondenzátoru Adaptivní frekvenční měnič třetí generace Adaptive Frequency AFD3 Žádná jiná vzduchem chlazená chladicí jednotka vám nemůže nabídnout jedinečnou účinnost a spolehlivost chladicí jednotky Stealth.

3 Nejlepší účinnost v odvětví bez nutnosti jakýchkoli kompromisů Jiné vzduchem chlazené chladicí jednotky mohou poskytovat dobrou účinnost při částečném zatížení často ovšem na úkor účinnosti při plném zatížení. Chladicí jednotky Stealth nabízejí díky pokročilým technologiím nepřekonatelnou účinnost při libovolných provozních podmínkách, takže zaručují nižší náklady na elektrickou energii a šetří peníze. Nejvyšší účinnost při částečném zatížení koeficient energetické účinnosti (ESEER) je až 5,0, což zaručuje snížení celkové spotřeby elektrické energie (kwh). Nejvyšší účinnost při plném zatížení koeficient energetické účinnosti (EER) je až 3,5, díky čemuž se minimalizují náklady na elektrickou infrastrukturu a náklady na elektrickou energii během období špičkového provozu. Zvýšená účinnost a menší množství chladiva chladicí jednotky Stealth vám mohou pomoci získat pro vaši budovu více bodů LEED, a získat tak nárok na energetické slevy a pobídky, které nabízí celá řada rozvodných společností. Inovace v praxi: pokročilá technologie zajišťující nižší spotřebu energie Inženýři společnosti Trane mají více než 40 let zkušeností s konstruováním vzduchem chlazených chladicích jednotek a při navrhování chladicí jednotky Stealth nové generace jsou inovace a zkušenosti patrné u každé součásti. Výsledek: snížená spotřeba energie, vyšší flexibilita a výkon systému a nižší hlučnost to vše s vyšší spolehlivostí a nižšími požadavky na údržbu. Adaptivní frekvenční měnič Adaptive Frequency AFD3 Trane třetí generace nabízí více než 40% zvýšení účinnosti při částečném zatížení oproti dřívějším konstrukcím chladicích jednotek, které využívaly konstantní otáčky. AFD3 je navržen tak, aby jeho životnost odpovídala životnosti chladicí jednotky, je chlazený glykolem a obsahuje svitkové kondenzátory s dlouhou životností. Nová technologie šroubového kompresoru s proměnnými otáčkami zaručuje špičkový výkon při libovolných provozních podmínkách. Tato vylepšená konstrukce, která je optimalizovaná pro provoz při částečném zatížení, nabízí až 10% zlepšení účinnosti oproti předchozí generaci kompresorů. Konstrukce motoru s permanentními magnety je až o 4 % účinnější než běžné indukční motory. Motory s proměnnými otáčkami a permanentními magnety jsou používány i u ventilátorů kondenzátorů chladicí jednotky Stealth. Tyto motory zajišťují další zlepšení výkonu o 2 nebo více procent při plném zatížení a 5 nebo více procent při částečném zatížení. Nová technologie konstrukce výparníku CHIL optimalizuje průtok chladiva, zlepšuje účinnost, zajišťuje vyšší chladicí výkon a navíc využívá o 40 % méně chladiva než tradiční zaplavované konstrukce. 3

4 Řešení s nízkou hlučností nabízí tiché chlazení Hlučnost systémů HVAC se může výrazně lišit a nadměrný hluk může mít vliv na výkonnost, produktivitu a celkovou spokojenost uživatelů budovy a navíc i uživatelů sousedních budov. To je důvod, proč je tichý provoz společným prvkem všech vzduchem chlazených chladicích jednotek Trane Stealth. K dispozici jsou různé úrovně úprav pro snížení hlučnosti InvisiSound, které nabízí flexibilitu pro přizpůsobení se konkrétním požadavkům aplikace. Klíčem k nízké hlučnosti všech chladicích jednotek Stealth je kombinace kompresorů a ventilátorů s proměnnými otáčkami, a kompresorů s integrovaným tlumičem hluku. Kompresory a ventilátory pracují pouze s takovými otáčkami, které jsou vyžadovány požadavky na chlazení, takže je celková hlučnost mimo špičku výrazně nižší než u jednotek s konstantními otáčkami. Integrovaný tlumič hluku kompresoru zajišťuje ještě výraznější potlačení hluku (až o 10 db) oproti dřívějším konstrukcím kompresorů. Sestava s mimořádně nízkou hlučností InvisiSound Sestava s mimořádně nízkou hlučností InvisiSound nabízí další omezení hlučnosti zakomponováním dalších prvků protihlukových úprav na hlavní součásti generující hluk, jako jsou například sací a výtlačná potrubí kompresoru. Ventilátory výměníku kondenzátoru s proměnnými otáčkami pomáhají snižovat hlučnost. Použitý izolační materiál omezuje běžnou hlučnost těchto potrubí, takže dále snižuje celkovou hlučnost. Výhody technologie InvisiSound Možnosti technologie InvisiSound Volitelné úrovně úprav pro snížení hlučnosti umožňují pohodlný výběr hlučnosti jednotky podle požadavků konkrétní aplikace. Standardní hlučnost s tlumičem hluku kompresoru a ventilátory s nízkou hlučností. Úpravy pro snížení hlučnosti montované při výrobě zaručují předvídatelný a konzistentní výkon a oproti úpravám montovaným na místě často i nižší náklady. Superior InvisiSound zahrnuje navíc úpravu sacího a výtlačného potrubí kompresoru. Režim pro omezení hlučnosti umožňuje aktivně řídit provoz jednotky a splnit požadavky na omezení hlučnosti v nočních hodinách a o víkendech. Ultimate InvisiSound zahrnuje navíc sadu pro utlumení potrubí s chladivem a další utlumení kompresoru a ventilátory s nízkými otáčkami. 4 Vzduchem chlazené chladicí jednotky se šroubovým kompresorem Stealth

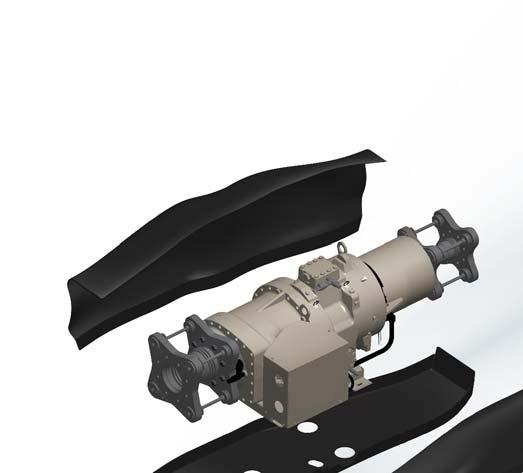

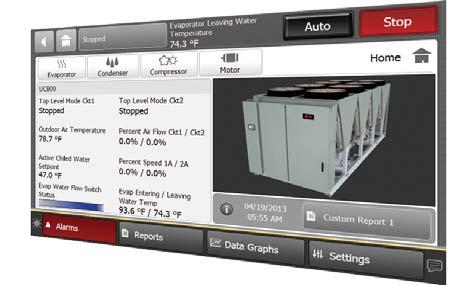

5 Příslušenství Ultimate InvisiSound Pro instalace, které vyžadují nejnižší hlučnost. Sestava s dokonale nízkou hlučností InvisiSound zahrnuje patentované zakrytování kompresoru a kovové tlumiče na přípojných bodech sací a výtlačné strany kompresoru, které tlumí vibrace vznikající při běžném provozu kompresoru. Tyto protihlukové úpravy společně pomáhají zajistit nejnižší publikovanou hlučnost u vzduchem chlazené chladicí jednotky v odvětví! Sestava s Ultimate InvisiSound navíc zahrnuje uživatelsky volitelný režim pro omezení hlučnosti, který omezuje maximální otáčky ventilátoru kondenzátoru, a zajišťuje tak ještě nižší hlučnost. Tato funkce umožňuje aktivně řídit provoz jednotky a splnit požadavky na omezení hlučnosti v nočních hodinách a o víkendech. Patentované zakrytování kompresoru a kovové tlumiče umožňují tlumení vibrací, které vznikají při běžném provozu kompresoru. Dokonalé řízení za všech podmínek Řídicí systémy Trane nabízejí výhody v oblasti výkonu a účinnosti, které s jinými systémy řízení nejsou dosažitelné. Tracer UC800 zajišťuje inteligentní řízení chladicí jednotky Stealth a obsahuje algoritmy adaptivního řízení Adaptive Control : proprietární strategie řízení, které reagují na celou řadu podmínek a zajišťují efektivní provoz chladicí jednotky. Snadno čitelný 7" barevný dotykový displej Zobrazuje rychlý přehled nejdůležitějších informací o aktuálním výkonu chladicí jednotky i grafické znázornění trendů výkonu chladicí jednotky v průběhu času. Adaptivní řízení Udržuje efektivitu provozu chladicí jednotky v extrémních podmínkách i v případě selhání systému automatizace budovy. V kritických situacích se proto na spolehlivost provozu můžete spolehnout. Návrh využívající otevřené protokoly Umožňuje spolupráci řídicí jednotky AdaptiView s libovolným systémem automatizace budov bez nutnosti používat brány. Mezi podporované protokoly patří BACnet, Modbus a LonTalk. Nejlepší řídicí algoritmy v oboru Zajišťují účinné a efektivní řízení provozu chladicí jednotky a maximalizují výkon i spolehlivost optimalizací provozu kompresorů a ventilátorů s proměnnými otáčkami dokonce i u aplikací s proměnným primárním průtokem. 5

6 Pokročilé funkce pro pokročilé aplikace Chladicí jednotky Trane Stealth jsou navrženy tak, aby umožňovaly snadnou integraci do aplikací se zvláštními požadavky. Schopnost rychlého restartování Po výpadku napájení jsou chladicí jednotky Stealth schopné rychle přejít do plného provozního stavu, takže je provoz kritických aplikací přerušen minimálně. Snadná integrace a kompatibilita se zdroji nepřerušovaného napájení (UPS) Adaptivní frekvenční měnič AFD3 nabízí plnou kompatibilitu se systémy nepřerušovaného napájení, takže je provoz chladicí jednotky zajištěn i během výpadků napájení. Dostupný systém filtrace harmonických frekvencí Skutečná konstrukce s 24 pulzy zajišťuje řešení filtrace harmonických frekvencí a umožňuje snížení harmonického zkreslení na méně než 5 % celkového zkreslení zdroje (TDD). Standardní a volitelné funkce Chladicí jednotky Stealth zahrnují užitečné standardní funkce a k dispozici jsou další volitelné doplňky montované při výrobě, které urychlují a usnadňují návrh systému, instalaci a spuštění a šetří váš čas i peníze. Přizpůsobte svou chladicí jednotku podle svých jedinečných požadavků bez kompromisu. Standardní příslušenství montované ve výrobě zahrnují vysoký účiník, tepelně izolační materiály a úpravy pro snížení hlučnosti. Volitelná příslušenství montovaná ve výrobě zahrnují izolační materiály s lepšími tepelnými vlastnostmi, další úpravy pro snížení hlučnosti, sadu pro filtraci harmonických frekvencí a nátěr lamel kondenzátoru CompleteCoat. 6 Vzduchem chlazené chladicí jednotky se šroubovým kompresorem Stealth

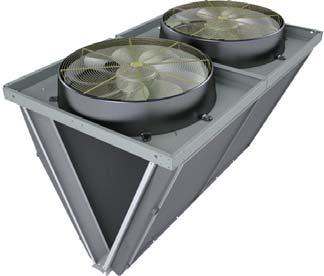

7 Snadnější, bezpečnější a méně častá údržba Chladicí jednotky Stealth mají nízké požadavky na údržbu a jsou konstruovány tak, aby činnosti údržby byly snadnější, bezpečnější a méně časté. Bezúdržbové motory s dlouhou životností Kompresor a ventilátory kondenzátoru chladicí jednotky Stealth jsou poháněny motory s permanentními magnety a proměnnými otáčkami, které nevyžadují pravidelnou údržbu a jsou navrženy pro mimořádně dlouhou životnost. Exkluzivní adaptivní frekvenční měnič třetí generace Adaptivní frekvenční měnič Trane AFD3 je chlazený glykolem a obsahuje odolné svitkové kondenzátory, které jsou navrženy tak, aby jejich životnost odpovídala životnosti chladicí jednotky. Výměníky kondenzátoru ve tvaru otevřeného V Tato konstrukce umožňuje snadnější čištění výměníků kondenzátorů směrem zevnitř ven, aby byla zajištěna správná funkčnost výměníků a chladicí jednotky. Spolehlivost, se kterou můžete počítat Chladicí jednotky Stealth potvrzují legendární reputaci chladicích jednotek společnosti Trane, takže bude zapotřebí méně oprav a čas odstávek chladicích jednotek bude minimální, což vám umožní snížit provozní náklady. Adaptivní frekvenční měnič třetí generace AFD3 je navržen pro činnost po celou dobu životnosti chladicí jednotky a zvládá efektivně řešit elektrické poklesy a přepětí a udržovat spolehlivý provoz. Celohliníkový výměník kondenzátoru snižuje riziko galvanické koroze a konstrukce ohýbaných potrubí bez navařovaných kolínek minimalizuje možnost úniků chladiva. Volitelná ochrana lamel CompleteCoat aplikovaná při výrobě umožňuje další zvýšení ochrany proti korozi. Nová průmyslová ložiska a zlepšení technologie správy oleje a chladiva zvyšují životnost kompresoru, schopnost spouštění při nízkých okolních teplotách a účinnost v širokém rozsahu provozních podmínek. 7

8 Jednotka se standardní hlučností Výkony (1) RTAE 150 RTAE 165 RTAE 180 RTAE 200 RTAE 225 RTAE 250 RTAE 275 RTAE 300 Čistý chladicí výkon (kw) 514,4 579,4 623,6 695,8 784,2 879,0 961,2 1061,8 Čistý příkon (kw) 154,9 171,9 187,8 207,7 224,7 262,4 281,9 314,2 EER 3,32 3,37 3,32 3,35 3,49 3,35 3,41 3,38 ESEER 4,54 4,61 4,60 4,70 4,87 4,82 4,94 5,00 Hladina akustického výkonu (db(a)) Jednotka se Superior InvisiSound Výkony (1) RTAE 150 RTAE 165 RTAE 180 RTAE 200 RTAE 225 RTAE 250 RTAE 275 RTAE 300 Čistý chladicí výkon (kw) 508,8 574,9 617,7 692,3 775,8 867,5 950,1 1051,0 Čistý příkon (kw) 154,7 170,6 187,2 206,7 224,2 263,7 281,9 312,8 EER 3,29 3,37 3,30 3,35 3,46 3,29 3,37 3,36 ESEER 4,55 4,62 4,61 4,71 4,88 4,83 4,95 5,01 Hladina akustického výkonu (db(a)) Jednotka s Ultimate InvisiSound Výkony (1) RTAE 150 RTAE 165 RTAE 180 RTAE 200 RTAE 225 RTAE 250 RTAE 275 RTAE ot/min Čistý chladicí výkon (kw) 498,4 565,5 605,9 681,6 759,8 845,2 928,8 1030,1 Čistý příkon (kw) 156,7 171,4 189,3 207,8 227,5 270,0 286,7 317,9 EER 3,18 3,30 3,20 3,28 3,34 3,13 3,24 3,24 ESEER 4,56 4,63 4,62 4,72 4,89 4,84 4,96 5,03 Hladina akustického výkonu (db(a)) ot/min Čistý chladicí výkon (kw) 492,8 560,3 599,6 675,3 751,1 833,4 917,0 1018,3 Čistý příkon (kw) 159,0 172,9 191,0 209,7 230,4 275,0 291,1 321,2 EER 3,10 3,24 3,14 3,22 3,26 3,03 3,15 3,17 ESEER 4,55 4,63 4,62 4,72 4,89 4,83 4,96 5,03 Hladina akustického výkonu (db(a)) ot/min Čistý chladicí výkon (kw) 485,5 554,0 591,6 667,6 740,3 818,4 902,7 1003,6 Čistý příkon (kw) 161,8 175,3 194,6 212,6 235,0 281,2 296,9 326,9 EER 3,00 3,16 3,04 3,14 3,15 2,91 3,04 3,07 ESEER 4,54 4,63 4,62 4,72 4,88 4,82 4,95 5,02 Hladina akustického výkonu (db(a)) Rozměry a hmotnosti RTAE 150 RTAE 165 RTAE 180 RTAE 200 RTAE 225 RTAE 250 RTAE 275 RTAE 300 Délka (mm) Šířka (mm) Výška (mm) Provozní hmotnost standardní a Superior provedení (kg) Provozní hmotnost Ultimate provedení (kg) (1) Při teplotě vody výparníku: 12 C / 7 C Teplota vzduchu kondenzátoru 35 C podle normy EN14511:2013 Trane je značka skupiny Ingersoll Rand. Ingersoll Rand (NYSE:IR) zlepšuje kvalitu života vytvářením pohodlných, udržitelných a efektivních prostředí. Naši zaměstnanci a skupina našich značek, včetně Club Car, Ingersoll Rand, Thermo King a Trane, spolupracují na zlepšování kvality a svěžesti vzduchu v domácnostech a budovách, přepravě a ochraně potravin a zboží s krátkou lhůtou trvanlivosti a zvyšují průmyslovou produktivitu a efektivitu. Jsme celosvětově působící společnost se závazkem udržitelného rozvoje a dlouhotrvajících výsledků. Společnost Trane se neustále snaží zlepšovat výrobky a vyhrazuje si právo měnit bez upozornění jejich konstrukci a technické parametry. Trane bvba, Lenneke Marelaan 6, 1932 Sint-Stevens-Woluwe, Belgium, ON RPR Brussels Využíváme metody tisku šetrné k životnímu prostředí Trane Všechna práva vyhrazena. RLC-SLB032-CS Září 2014
