VNĚJŠÍ STÍNÍCÍ PRVKY STAVITELSTVÍ III.

Transkript

1 VNĚJŠÍ STÍNÍCÍ PRVKY STAVITELSTVÍ III.

2 Požadavky Kritéria denního osvětlení Normy nejobtížnější problém návrhu denního osvětlení docílení zrakové pohody ve vnitřním prostoru budovy za velmi různých podmínek venkovního osvětlení Návrh musí zachovat zrakovou pohodu při zatažené, jasné i polojasné obloze a při přímém slunečním světle dosáhnout v místě zrakové práce požadované hodnoty osvětlenosti kvantitativní kritérium světelného stavu vnitřního prostředí charakterizujícím úroveň denního osvětlení je činitel denní osvětlenosti D[%] stanovení jeho hodnoty při nejméně příznivém stavu venkovního osvětlení při zatažené obloze v zimě další kvalitativní kritéria: rovnoměrnost denního osvětlení, rozložení světelného toku, rozložení jasu ploch v zorném poli, zábrana oslnění a barevné řešení interiéru riziko výskytu oslnění při jasné obloze a při přímém slunečním světle. ČSN Denní osvětlení budov základní požadavky (1999)

3 Požadavky Tepelná stabilita místnosti v letním nebo zimním období Požadavky na tepelnou stabilitu místnosti v letním období stanovuje ČSN v čl. 8.2 v závislosti na způsobu výpočtu, tradiční výpočet podle ČSN , nebo lze počítat podrobnějším dynamickým výpočtem dle ČSN , pro ten platí následující přehled požadavků: Druh budovy Nejvyšší denní vzestup teploty vzduchu v místnosti Nejvyšší denní teplota vzduchu v místnosti Nevýrobní 5 C 27 C Ostatní s vnitřním zdrojem tepla: <= 25 W/m3 7,5 C 29,5 C > 25 W/m3 9,5 C 31,5 C klimatizované prostory <= 12 C <= 32 C Pro zimní období platí hodnoty uvedené v ČSN Normy ČSN čl. 5.2 ČSN čl. 8.2 okrajové podmínky v ČSN nové evropské normy EN ISO a EN ISO

4 Požadavky Součinitel prostupu tepla, potřeba energie na vytápění Součinitel prostupu tepla a tepelný odpor jsou základními veličinami charakterizujícími tepelně izolační vlastnosti stavebních konstrukcí. Požadavky na součinitel prostupu tepla uvádíčsn (2002) v čl Pro každou stavební konstrukci musí být splněna podmínka U <= Un. Potřeba energie na vytápění je základním parametrem pro hodnocení energetické náročnosti provozu objektu v zimním období. Požadavky na potřebu energie na vytápění přebíráčsn z vyhlášky č. 291/2001 Sb. Zmíněná vyhláška je závazná pro všechny stavby a změny staveb, které jsou financované z veřejných prostředků, a pro všechny soukromě financované stavby a změny staveb s roční potřebou vyšší než 700 GJ. Norma ČSN v čl. 9 požadavky vyhlášky zobecňuje pro všechny objekty, přičemž pro změny budov, kterých se netýká vyhláška č. 291/2001 Sb., se splnění požadavků doporučuje, je-li to technicky možné a ekonomicky vhodné. Normy ČSN vyhláška č. 291/2001 Sb.

5 Stromy přírodní důmyslné stínící prvky

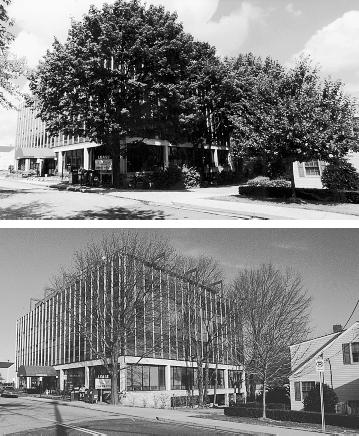

6 Stromy přírodní důmyslné stínící prvky Jak strom stíní a ochlazuje své okolí Stromy dosahují chladícího efektu dvěma způsoby: - blokováním slunečního záření: Sluneční světlo je buď odraženo od stromu, nebo je pohlceno listím v určité vzdálenosti od budovy. Teplo pohlcené stromem je přirozeným prouděním vzduchu přesunuto a rozptýleno do okolního ovzduší. - ochlazování odpařováním vody: Podobně jako se člověk potí, aby si zachoval nižší teplotu, tak i strom odpařuje vodu z povrchu svých listů. Přitom odebírá z okolí skupenské teplo výparné a tím své okolí ochlazuje. Výzkum provedený laboratoří Lawrence Berkeley předpokládá, že stromy tímto způsobem sníží teplotu okolního vzduchu o 2 až 4 C. Velikost poklesu okolní teploty je přímo úměrná množství odpařené páry. Množství odpařené páry je zase přímo úměrné množství dopadajícího záření. Čím je vyšší vnější teplota, tím stromy více chladí. Tím zajišťují i stálost klimatických podmínek.

7 Stromy přírodní důmyslné stínící prvky

8 Slunolamy

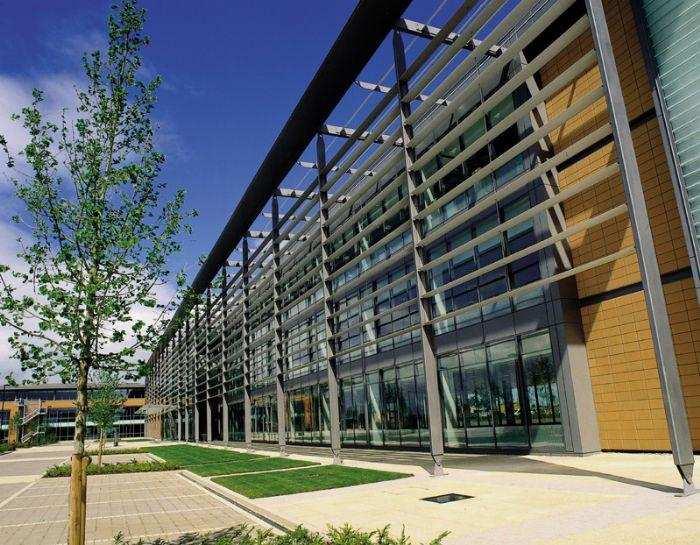

9 Slunolamy Výrazný architektonický a stínící prvek fasády, který je většinou pevný, ale může být i pohyblivý. Firmy nabízí různé druhy stínících lamel s různou délkou vyložení s pevným kotvením na fasádu, nebo konstrukce předsazené před fasádou.

10 Slunolamy Pevné předsazené slunolamy Vertikální Horizontální Popis vertikálních slunolamů: Vertikální sluneční clona - jedná se o svislé nosníky, které jsou kotveny do zdiva či jiné konstrukce na tyto nosníky jsou připevněny horizontální lamely. Materiál vlastní lamely: hliník tvrzená al slitina opatřená tvrzeným povlakem s teflonovým efektem (odpuzuje nečistoty), z vnitřní strany jsou z důvodu zlepšení odrazu světla do cloněných prostor opatřeny bílím smaltem. skleněné lamely- různé možnosti uchycení V nabídce výrobců je možnost zhotovení lamel různých tlouštěk a tvaru dle technických požadavků a přání architekta. Počet lamel, jejich rozmístění a úhel naklopení v rámu je nastaven co nejoptimálněji.

11 Slunolamy Pevný slunolam

12 Slunolamy Naklápěcí /polohovací/ slunolamy Konstrukce: Každá lamela je ve své ose ukotvená na čepu a zapadá do ložiska, které je zachyceno v profilovém rámu, jednotlivé lamely jsou propojeny pomocí nerezových táhel na jejichž konci je lineární motor který natáčí lamely do požadované polohy. Možnosti ovládání: motorové pomocí vypínače dálkového ovládání Další příslušenství: automatika s čidly reagujícími na slunce, vítr, déšť, možnost připojení dalších druhů senzorů nebo časových spínačů ruční - pomocí táhel U větších konstrukcí možnost instalace pochůzkových póroroštů, které jsou důležité pro údržbu oken. Příkladem těchto slunolamů jsou systémy: Solar C, Solarfin, Shadometal

13 Slunolamy Stínění kovovými lamelami

14 Slunolamy Firmy, odkazy Colt Spark s.r.o. Starlux mezinárodní firma

15 stínící elementy okenice

16 stínící elementy - okenice

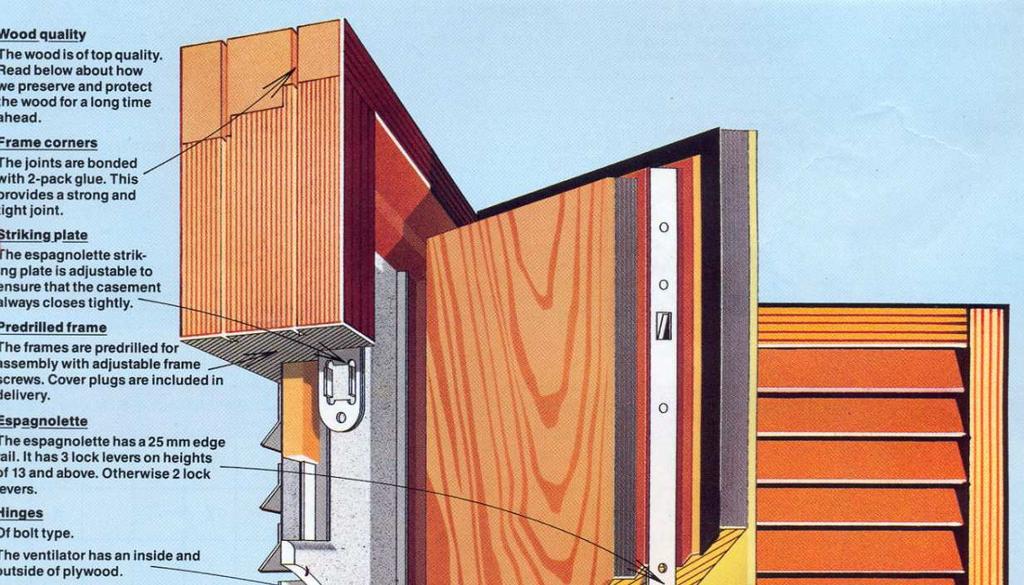

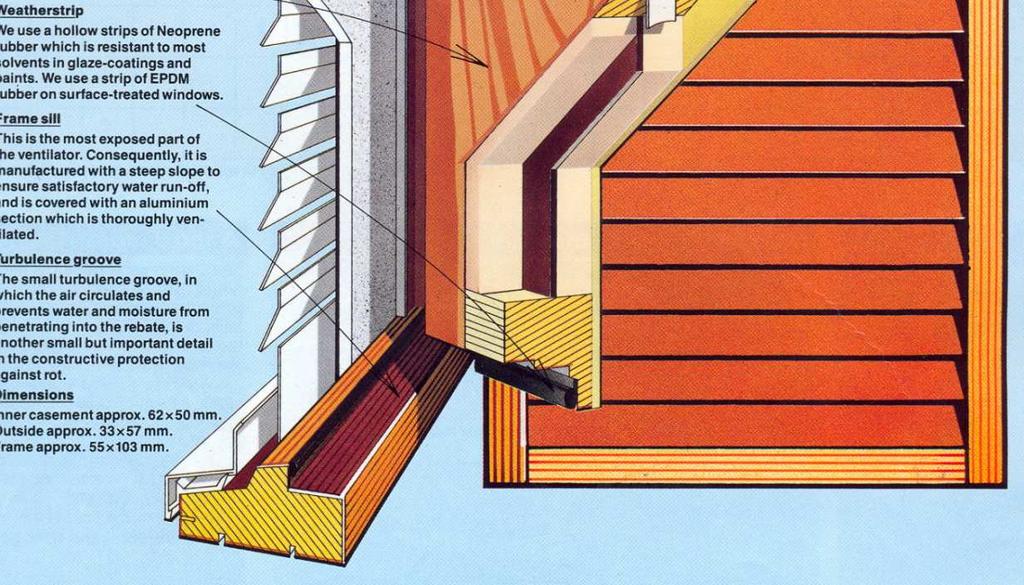

17 Okenicové systémy, posuvné fasádní panely Okenicové systémy Klasickým hojně používaným prvkem zastínění, ochrany objektu a elegantního vzhledu stavby jsou dřevěné okenice. Klasická funkce otevíravých křídel okenic napomáhá k doladění pohody a užitečnosti zastínění okenních otvorů Okenice se vyrábí z výběrových přírodních materiálů řezaných speciální technologií. Povrchová úprava maximálně zdůrazňuje kresbu dřeva a zvolený barevný odstín zůstává vzhledově stálý a živý. Barevné provedení všech výrobků je volitelné Kování okenic je volitelné dle architektonických požadavků na instalaci a vzhled. Kování je možné instalovat do pevné části okenních rámů, do ostění okenního výklenku nebo přímo na okenní křídla.

18 Okenicové systémy, posuvné fasádní panely Posuvné fasádní panely Vysoce elegantním, dominantním a přesto lehkým prvkem pohledové části domu mohou být posuvné fasádní panely z masivního dřeva. Posuvné fasádní panely se vyrábí z výběrových přírodních materiálů řezaných speciální technologií. Povrchová úprava maximálně zdůrazňuje kresbu dřeva a zvolený barevný odstín zůstává vzhledově stálý a živý. Posuvné fasádní panely mohou obsahovat pevnou nebo naklápěcí lameláž. Variabilita tvaru a funkce vede přes volitelnost rámové konstrukce, tvar a velikost a funkci lameláže až po volbu jednotlivých komponent posuvného mechanizmu. Individuální přístup k výrobě posuvných fasádních panelů může vést k individualitě originálu stavby

19 Okenicové systémy, posuvné fasádní panely

20 Rolety Rolety Finalm od firmy Almma

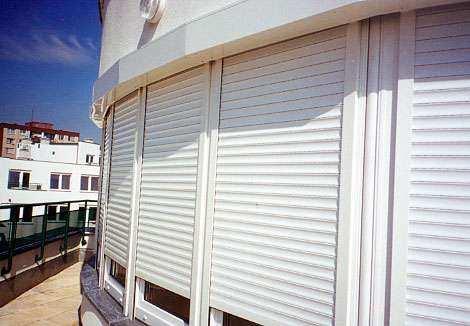

21 Rolety Rolety snižují tepelné ztráty o více než 40%. Snižují hlučnost o 7 až 16 db. Zabraňují škodám způsobeným nepříznivými povětrnostními podmínkami. Rolety lze kombinovat se sítí proti hmyzu, tzv, kombi roleta, kdy se zvedáním rolety zvedá současně i síť. Rolety můžeme v základu rozdělit na rolety předokenní a rolety nadokenní. Předokenní jsou umístěny před oknem. Buď ve schránce plechové Nebo omítané. Nadokenní jsou součástí překladu. Předokenní v plechové schránce lze umístit dodatečně, ostatní musí být zahrnuty do projektu.

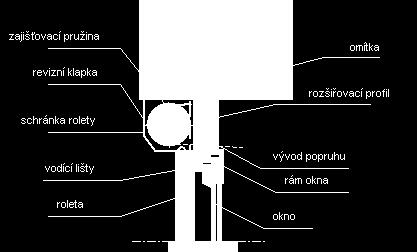

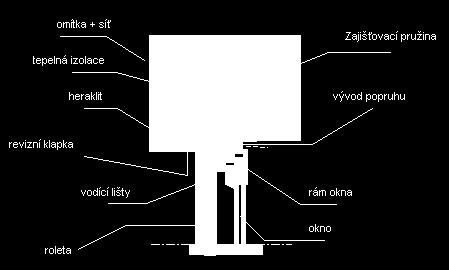

22 Rolety Předokenní rolety Rolety dělíme do několika základních druhů: 1) dle typu roletové schránky 2) dle typu použitých lamel 3) dle typu ovládání Typy schránek: a) pohledová: Schránka se ve většině případů používá při dodatečném osazování oken roletami. Schránka je z pohledové strany zkosená v úhlu 45. Pohledová strana schránky je odnímatelná pro revizi a servis. b) omítací: Schránka je určena do novostaveb kde je ukryta pod omítkou, a je s ní třeba počítat již v projektu stavby. Revize a servis se provádí tzv. revizní klapkou na spodní straně roletové schránky.

23 Rolety Předokenní rolety Schránka pohledová

24 Rolety Předokenní rolety Schránka omítací

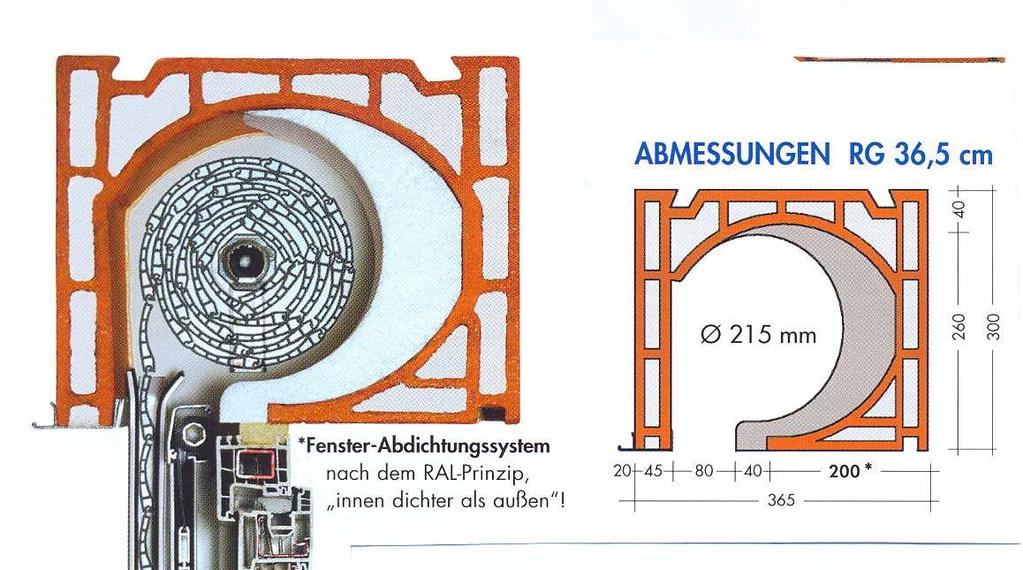

25 Rolety Nadokenní rolety Nadokenní rolety jsou uloženy buď v dřevocementové schránce nebo v nosné schránce. Nadokenní rolety se většinou umísťují do Předem připravených otvorů v překladech. Dřevocementové schránky se umisťují Pod překlad. Používají se kvůli své lepší tuhosti a dobrým izolačním vlastnostem.

26 stínícírolety

27 Rolety Typy lamel: a) Hliníkové lamely, jsou vypěněny polyuretanovou pěnou, zajišťují tepelnou izolaci cca. k=2,9. Krycí výška těchto lamel se pohybuje přibližně od 33 do 55mm. V zámcích lamel jsou umístěny prosvětlovací otvory, které umožňují částečné zatemnění místnosti. Na velikosti lamely závisí max. šíře okna na kterou ji lze použít. Čím větší lamela tím ji lze použít na širší okno b) Plastové lamely se používají velice zřídka. Jejich tepelně izolační vlastnosti nejsou takové jako u hliníkových lamel, a rozměrové možnosti jsou dosti omezené (max. šířka okna 1,5m). Jejich cena je však nižší. c) Vyrábějí se i dřevěné lamely. Tato řešení však nejsou častá.

28 Rolety Typy ovládání: a) manuální: roleta je ovládána z interiéru popruhem šířky 14mm procházejícím rámem okna a navíjejícím se do navijáku. Naviják je našroubován na rám okna popř. na zeď. Mechanismus navijáku zajišťuje samonavíjení popruhu při otevírání rolety a brzdí popruh při zavírání rolety (je možno roletu nechat v jakékoliv pozici.) Při ploše rolety větší než 4m2 je nutno použít naviják s klikou a převodem, ale je lepší používat motorové ovládání. Navijáky jsou různých velikostí dle výšky rolety. Navijáky: popruhový, šňůrovým, klikovým, s kardanovým ovládáním s klikou, pružinou. b) motorové: v roletě je umístěn elektromotor, který je ovládán spínačem. Elektromotor je schopen rozeznat překážku (květináč, přimrzlý pancíř k parapetu ) v cestě roletového pancíře a zastaví na cca 3min. poté se odpojí od napětí a čeká na další povely. Samozřejmě lze rolety na přání zákazníka ovládat centrálně, dálkově, v závislosti na svitu slunce

29 Vnější žaluzie Raffstoren EC80 Eurosun

30 Vnější žaluzie Nejúčinnější prvek ochrany budov před světelným a slunečním zářením s částečně tepelně izolačním a bezpečnostním účinkem. Součástí dodávky mohou být i horní krycí plechy (galerie). Většina firem ke všech typů venkovních žaluzií nabízí jako volbu buď ovládání ruční, nebo pomocí elektropohonu. Z dlouhodobého hlediska je výhodnější ovládání elektropohonem, které zaručuje delší životnost a umožňuje napojení různých druhů ovládací automatiky (větrné, sluneční, tepelné, časové). Z hlediska architektonického je u určitých typů možné volit vedení žaluzií buď v ocelových lankách nebo ve vodících lištách. V případě požadavku na maximální zatemnění použijeme lamelu typu Z-PROFIL nebo zvláště C-PROFIL s těsnící gumou, kde je tento efekt téměř dokonalý. Šířka lamel se pohybuje přibližně od 50 do 100mm.

31 Vnější žaluzie Vyrábějí se také exteriérové žaluzie se speciálním nastavením lamel - vhodné především pro pracoviště s požadavkem na inteligentní regulaci světla ( pracoviště s obrazovky počítačů či podobných přístrojů vybavenými LCD displeji, školy, nemocnice atd.) Co se týká barevnosti jsou k dispozici kromě nejpoužívanějších skladových barev též možnosti na přání v celém sortimentu vzorníku RAL, nebo dle jiných vzorníků. Převažujícím materiálem z kterého se lamely vyrábějí je hliník, nebo slitiny hliníku. Dalším materiálem je dřevo. To musí být velice kvalitní s pravidelnou strukturou. Tyto kritéria splňuje například sibiřská borovice. Dřevěnné předokenní žaluzie vytvářejí příjemné interiérové klima lomu světla přírodním materiálem. Jedná se o obnovitelnou surovinu. Dřevo má lepší tepené vlastnosti. Speciálně se impregnuje a povrchově upravuje přesto má pochopitelně nižší životnost než hliník. Je taky potřeba počítat s větším nábalem lamel, a proto je třeba instalaci zahrnout již do projektu.

32 Markýzy Povětšinou textilní clona proti slunci. Použití těchto prvků proti slunečním paprskům je velmi staré a sahá již do období starého Egypta. V pozdějších dobách tyto clony již získaly podobu, která se již blíží dnešním typům markýz. Typy markýz: Výsuvné markýzy: Vhodné pro terasy, balkony, zastřešení átrií u rodinných domů, restaurační zahrádky. Nejpoužívanější typ. Korbové markýzy: Pro Váš obchod! Fasádní markýzy: Vhodné jak pro RD tak pro komerční a nekomerční objekty. Markýzy pro zimní zahrady: Zastínění vaší zimní zahrady na šikmé i vodorovné plochy. Markýzolety: Kombinace fasádní a výklopné markýzy. Výklopné markýzy: Zastínění vaší zimní zahrady na šikmé i vodorovné plochy. Speciální provedení: Zastřešení vodorovných ploch a světlíků.

33 Markýzy Výsuvná markýza:

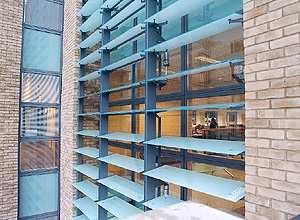

34 Moderní stínící prvky Solární řídící systém (Glass Louvers) řešení od firmy Colt Jedná se o nejnovější produkt společnosti Colt. Solární řídící systém (Glass Lovers) je dodáván ve třech standartních provedeních nebo podle projektových specifikací. Systém je ovládán elektricky pomocí lineárních pohonů a je vhodný pro aplikaci od malých jednotlivých oken až po kompletní fasády. Skleněné lamely jsou dodávány v různých barevných provedeních a povrchových úpravách. Zakomponováním Fotovoltaických článků skýtá další energetické výhody.

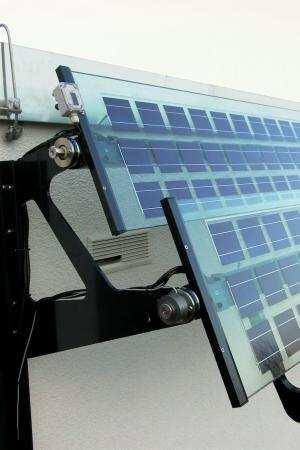

35 Moderní stínící prvky Shadovoltaic Shadovoltaics je termín používaný firmou Colt pro prvky určené ke stínění do nichž jsou přidávány fotovoltaické články. Jak stínící prvky a fotovoltaiku spojuje společná snaha, aby byly natočeny kolmo ke slunečním paprskům. Tím je jejich efekt maximální. Stíněním a zároveň přeměňováním sluneční energie v energii elektrickou dochází k podstatným úsporám na klimatizaci.

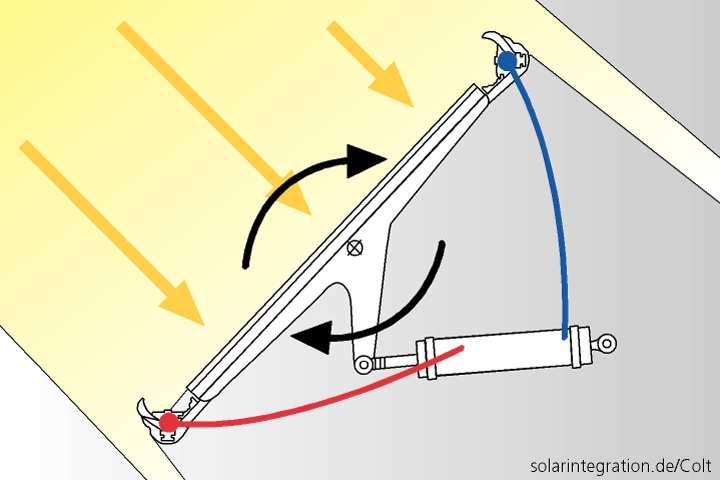

36 Moderní stínící prvky Pohyblivé lamely Natáčecí lamelové systémy slouží jako ochrana před sluncem a zároveň zvyšují denní osvětlení místnosti. Ovládání PV lamel K tomu slouží tyto dva systémy: 1. Počítačem řízené elektromotory jsou ovládané programem, do kterého je zadána dráha slunce po obloze pro konkrétní den, hodinu a místo. 2. Termohydraulický natáčecí systém řízený sluncem na obou stranách lamely je trubice s termohydraulickou kapalinou. Obě trubice jsou připojeny do hydraulického válce. Když lamela není natočena kolmo ke slunci je jedna část ohřívána více a druhá o to méně. Jak se obě části přetlačují ve válci natočí lamelu kolmo ke slunci viz obr.

37 Moderní stínící prvky Natáčení lamely pomocí termohydraulické kapaliny

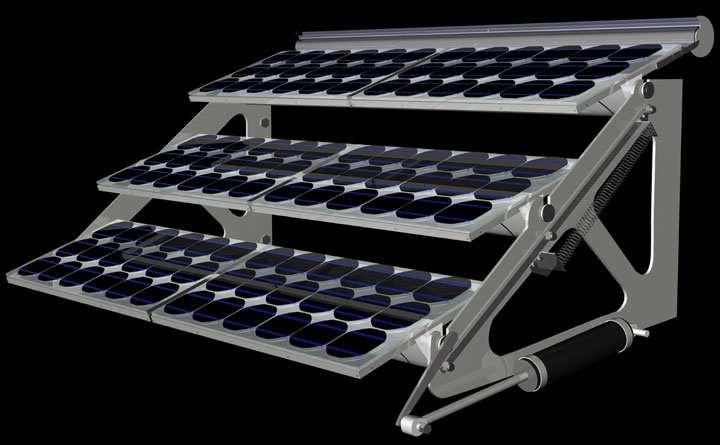

38 Moderní stínící prvky Konstrukce Celá markýza je zpravidla složena z několika lamel propojených táhlem. Na lamelách jsou umístěny poloprůsvitné fotovoltaické články. Solární destičky tak pečují o světelnou pohodu a příjemné klima v místnosti. Přitom vyrobí 60% denní potřeby energie.
