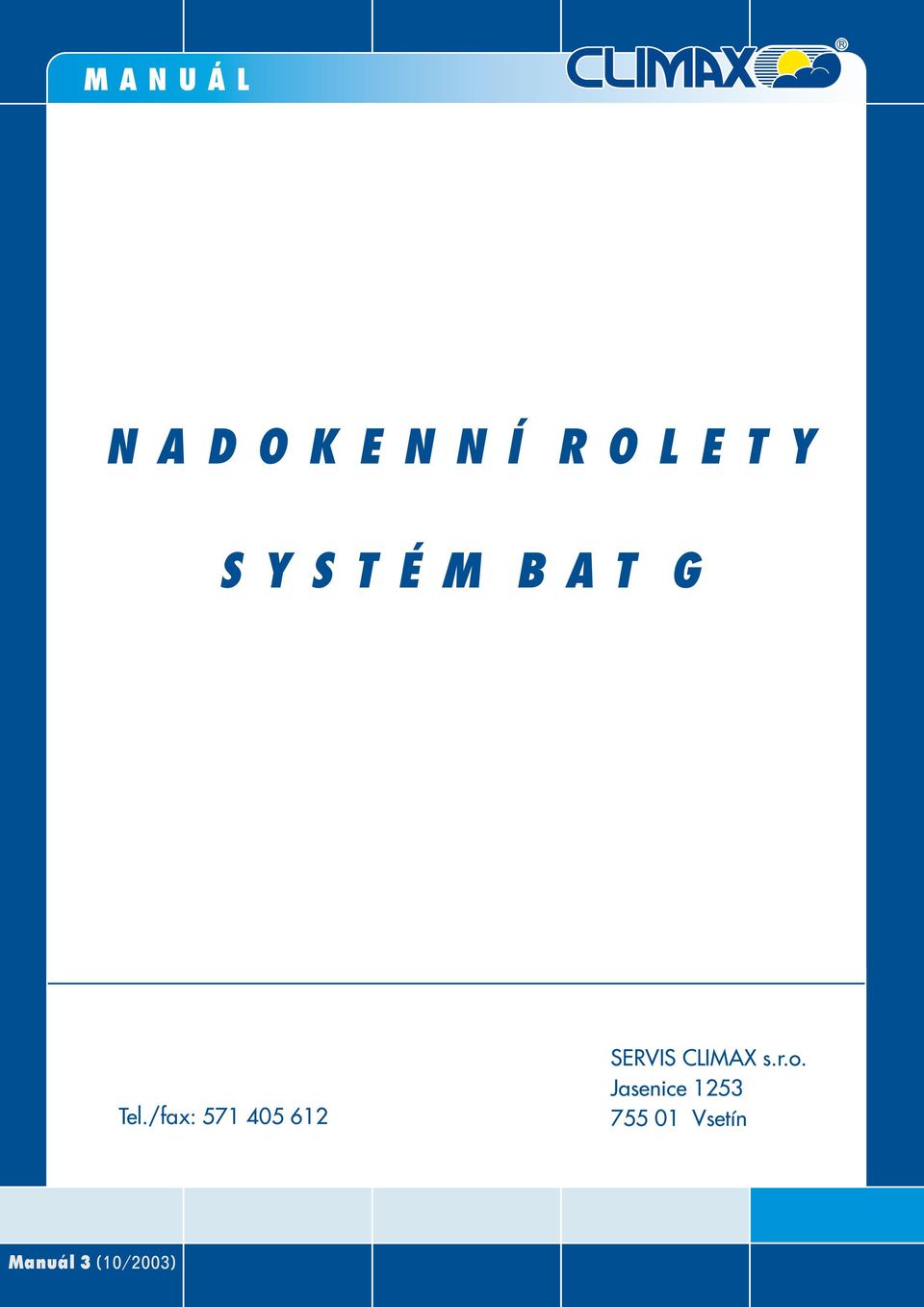

1 MANUÁL NADOKENNÍ ROLETY SYSTÉM BAT G Tel./fax: SERVIS CLIMAX s.r.o. Jasenice Vsetín Manuál 3 (10/2003)

2

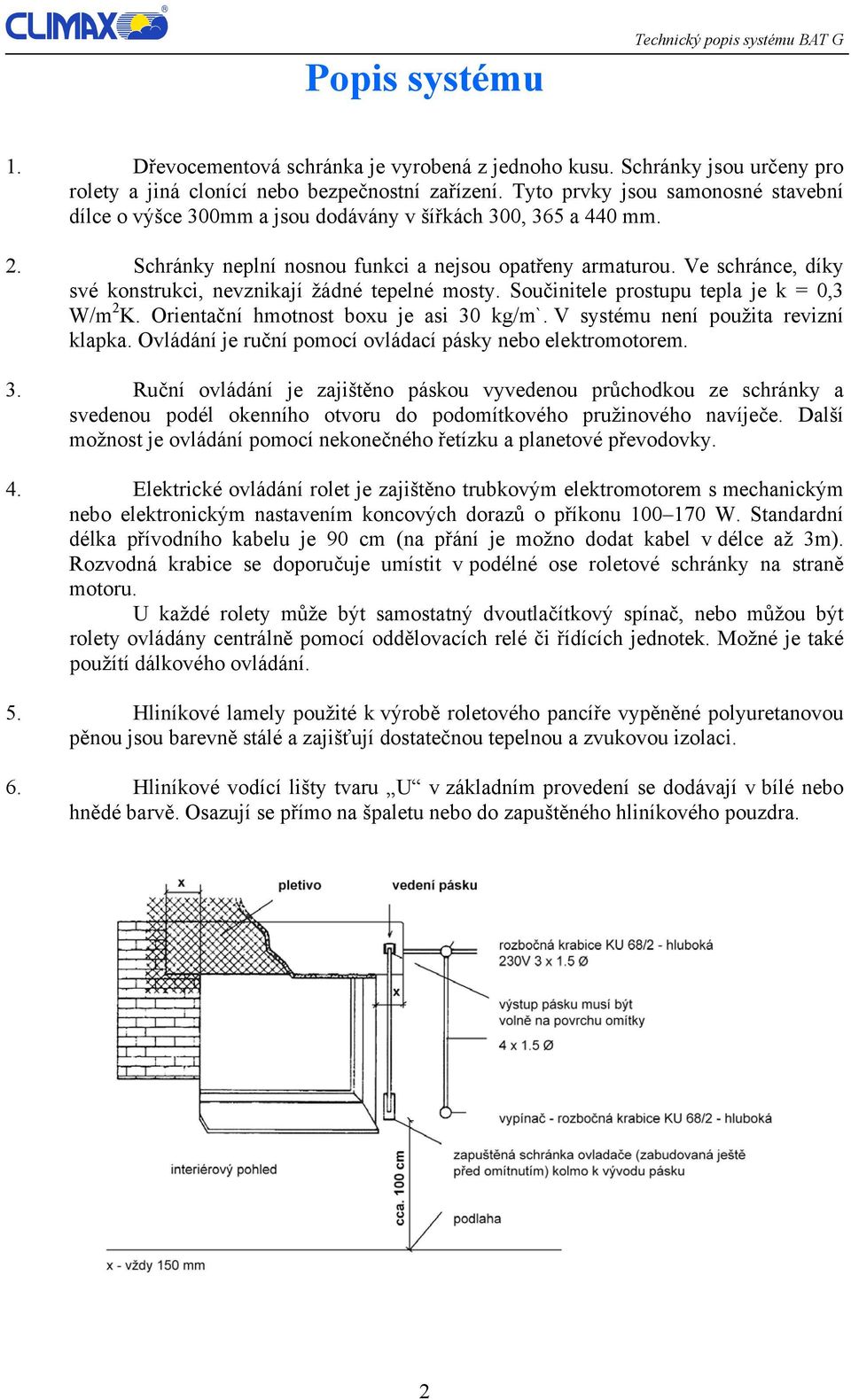

3 Popis systému 1. Dřevocementová schránka je vyrobená z jednoho kusu. Schránky jsou určeny pro rolety a jiná clonící nebo bezpečnostní zařízení. Tyto prvky jsou samonosné stavební dílce o výšce 300mm a jsou dodávány v šířkách 300, 365 a 440 mm. 2. Schránky neplní nosnou funkci a nejsou opatřeny armaturou. Ve schránce, díky své konstrukci, nevznikají žádné tepelné mosty. Součinitele prostupu tepla je k = 0,3 W/m 2 K. Orientační hmotnost boxu je asi 30 kg/m`. V systému není použita revizní klapka. Ovládání je ruční pomocí ovládací pásky nebo elektromotorem. 3. Ruční ovládání je zajištěno páskou vyvedenou průchodkou ze schránky a svedenou podél okenního otvoru do podomítkového pružinového navíječe. Další možnost je ovládání pomocí nekonečného řetízku a planetové převodovky. 4. Elektrické ovládání rolet je zajištěno trubkovým elektromotorem s mechanickým nebo elektronickým nastavením koncových dorazů o příkonu W. Standardní délka přívodního kabelu je 90 cm (na přání je možno dodat kabel v délce až 3m). Rozvodná krabice se doporučuje umístit v podélné ose roletové schránky na straně motoru. U každé rolety může být samostatný dvoutlačítkový spínač, nebo můžou být rolety ovládány centrálně pomocí oddělovacích relé či řídících jednotek. Možné je také použítí dálkového ovládání. 5. Hliníkové lamely použité k výrobě roletového pancíře vypěněné polyuretanovou pěnou jsou barevně stálé a zajišťují dostatečnou tepelnou a zvukovou izolaci. 6. Hliníkové vodící lišty tvaru U v základním provedení se dodávají v bílé nebo hnědé barvě. Osazují se přímo na špaletu nebo do zapuštěného hliníkového pouzdra. 2

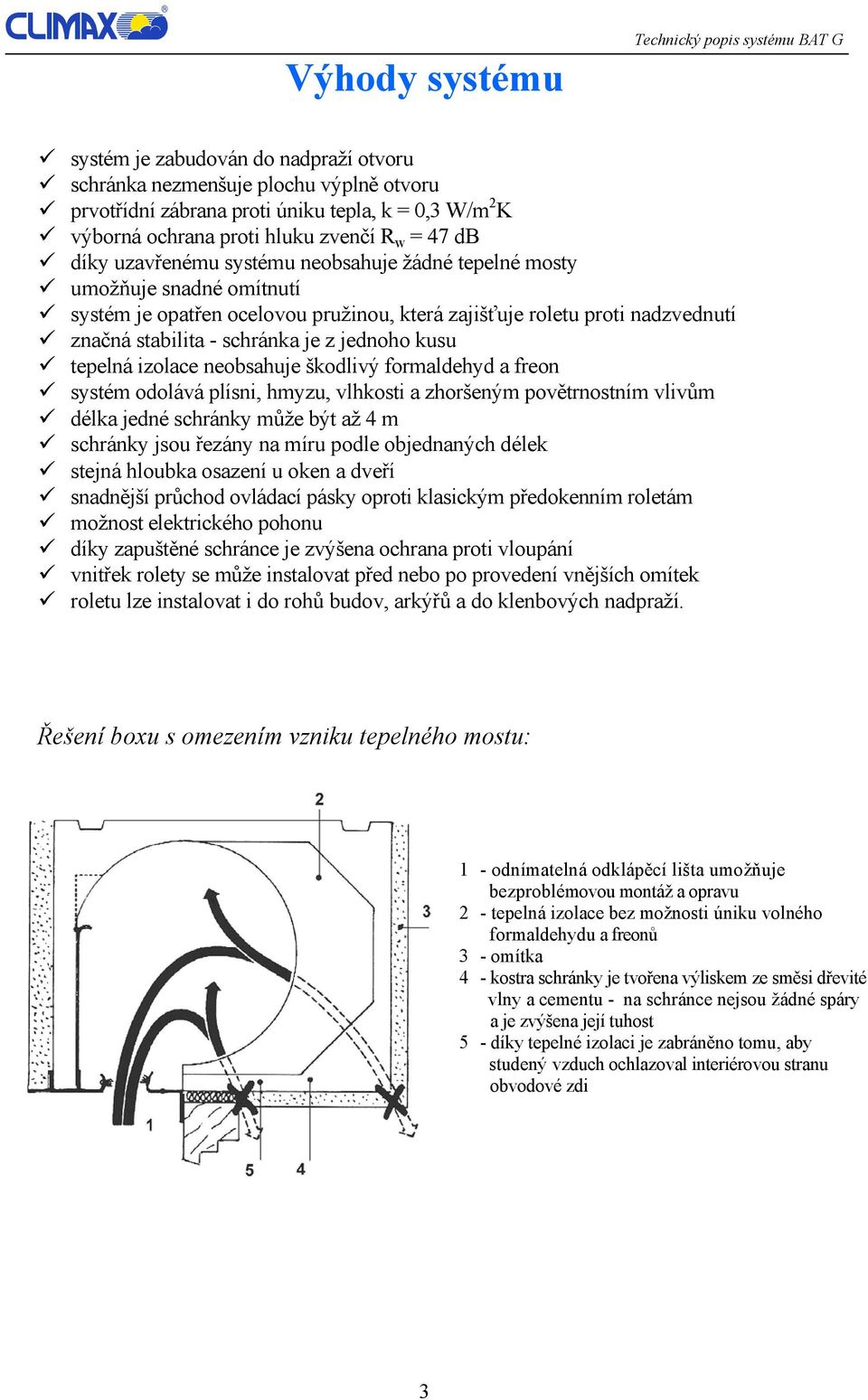

4 Výhody systému systém je zabudován do nadpraží otvoru schránka nezmenšuje plochu výplně otvoru prvotřídní zábrana proti úniku tepla, k = 0,3 W/m 2 K výborná ochrana proti hluku zvenčí R w = 47 db díky uzavřenému systému neobsahuje žádné tepelné mosty umožňuje snadné omítnutí systém je opatřen ocelovou pružinou, která zajišťuje roletu proti nadzvednutí značná stabilita - schránka je z jednoho kusu tepelná izolace neobsahuje škodlivý formaldehyd a freon systém odolává plísni, hmyzu, vlhkosti a zhoršeným povětrnostním vlivům délka jedné schránky může být až 4 m schránky jsou řezány na míru podle objednaných délek stejná hloubka osazení u oken a dveří snadnější průchod ovládací pásky oproti klasickým předokenním roletám možnost elektrického pohonu díky zapuštěné schránce je zvýšena ochrana proti vloupání vnitřek rolety se může instalovat před nebo po provedení vnějších omítek roletu lze instalovat i do rohů budov, arkýřů a do klenbových nadpraží. Řešení boxu s omezením vzniku tepelného mostu: 1 - odnímatelná odklápěcí lišta umožňuje bezproblémovou montáž a opravu 2 - tepelná izolace bez možnosti úniku volného formaldehydu a freonů 3 - omítka 4 - kostra schránky je tvořena výliskem ze směsi dřevité vlny a cementu - na schránce nejsou žádné spáry a je zvýšena její tuhost 5 - díky tepelné izolaci je zabráněno tomu, aby studený vzduch ochlazoval interiérovou stranu obvodové zdi 3

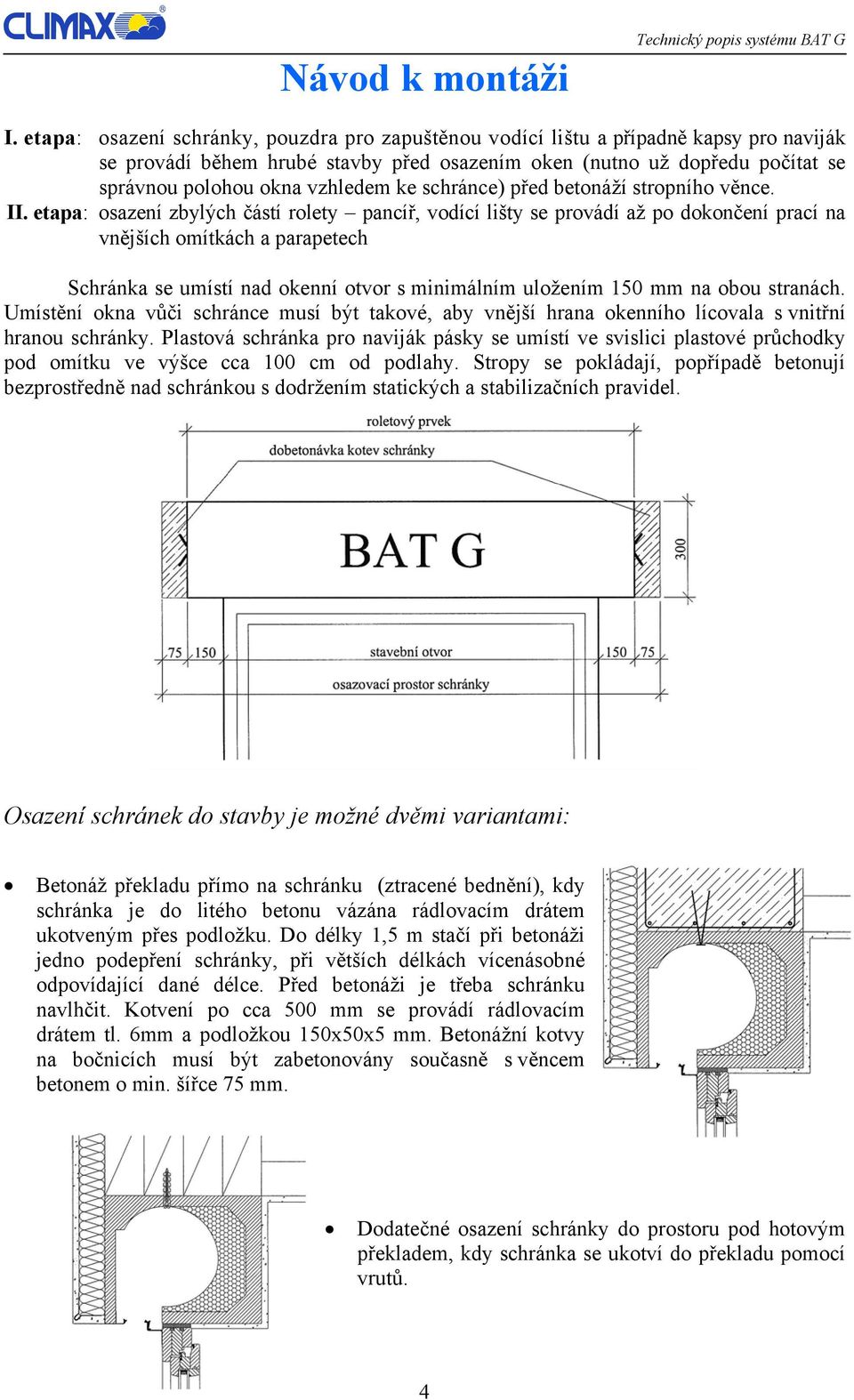

5 Návod k montáži I. etapa: osazení schránky, pouzdra pro zapuštěnou vodící lištu a případně kapsy pro naviják se provádí během hrubé stavby před osazením oken (nutno už dopředu počítat se správnou polohou okna vzhledem ke schránce) před betonáží stropního věnce. II. etapa: osazení zbylých částí rolety pancíř, vodící lišty se provádí až po dokončení prací na vnějších omítkách a parapetech Schránka se umístí nad okenní otvor s minimálním uložením 150 mm na obou stranách. Umístění okna vůči schránce musí být takové, aby vnější hrana okenního lícovala s vnitřní hranou schránky. Plastová schránka pro naviják pásky se umístí ve svislici plastové průchodky pod omítku ve výšce cca 100 cm od podlahy. Stropy se pokládají, popřípadě betonují bezprostředně nad schránkou s dodržením statických a stabilizačních pravidel. Osazení schránek do stavby je možné dvěmi variantami: Betonáž překladu přímo na schránku (ztracené bednění), kdy schránka je do litého betonu vázána rádlovacím drátem ukotveným přes podložku. Do délky 1,5 m stačí při betonáži jedno podepření schránky, při větších délkách vícenásobné odpovídající dané délce. Před betonáži je třeba schránku navlhčit. Kotvení po cca 500 mm se provádí rádlovacím drátem tl. 6mm a podložkou 150x50x5 mm. Betonážní kotvy na bočnicích musí být zabetonovány současně s věncem betonem o min. šířce 75 mm. Dodatečné osazení schránky do prostoru pod hotovým překladem, kdy schránka se ukotví do překladu pomocí vrutů. 4

6 Osazení vodících lišt Osazení vodících lišt do ostění je možné dvěma způsoby: Při osazení zapuštěných vodících lišt se vodící lišty umísťují do hliníkových pouzder, které se osazují již při hrubé stavbě do ostění. Důležité je dát pozor na správnou polohu hliníkového pouzdra vůči schránce. Vodící lišty umístěné na začištěnou špaletu se osazují až při montáži roletového pancíře po omítkách a to bez hliníkového pouzdra. Poloha vodících lišt: typ 300 typ 365 typ 440 5

7 Návod k zabudování pouzder vodících lišt 1. Pouzdra nesmějí být v žádném případě sevřena. Hrozí-li sevření, je nutné pouzdra rozepřít. 2. Pouzdra nesmějí být osově vychýlena. Pevný opěrný bod je hliníková omítací lišta s kartáčkem nebo bez kartáčku. Horní hranu pouzdra vsuňte směrem do schránky (max. 30 mm nad omítací lištu), v případě omítací lišty s kartáčkem vtiskněte pouzdra i přes deformaci kartáčku k vlastní omítací liště. 3. Ve svislé rovině uložte pouzdra tak, aby byla navzájem rovnoběžná a zároveň kolmá na vodorovnou rovinu (měla by kopírovat rovinu oken). Vzdálenost od okna musí být shodná jak nahoře u schránky, tak i dole u parapetu. 4. Po vytvoření odpovídajících drážek ve zdivu vložte pouzdra, vyrovnejte v obou svislých rovinách, zafixujte klíny nebo sádrou a zajistěte proti možnému vysunutí pouzder z již hotové fasády. Pro pevné a nejjednodušší spojení pouzder se zdivem použijte montážní pěnu s minimální tvorbou tlaku při vyplňování prostoru. Dotazujte se u dodavatelů montážních polyuretanových pěn. 5. Při skladbě fasády z několika vrstev myslete na to, že konečná čistá vrstva fasády musí být v jedné rovině s oběma hranami pouzdra. Toto doporučujeme pro snadnější dotažení vrchní vrstvy fasády a pro zamezení praskání hran omítkoviny v místě hran pouzdra. 6

8 Popis příslušenství Základní typy lamel: - hliníkové lamely zateplené krycí výška 37mm - max. plocha 5,5 m 2 krycí výška 42mm - max. plocha 8,0 m 2 krycí výška 52mm - max. plocha 8,0 m 2 - plastové lamely duté krycí výška 37mm - max. plocha 2,8 m 2 Typy začišťovacích lišt: typ 300 typ 365 odnímatelná lišta Typy hřídelí: Pro různé typy lamel se používají různé průměry ocelových osmihranných hřídelí: lamely s krycí výškou 37 mm hřídel Ø 40 mm lamely s krycí výškou 42 mm hřídel Ø 60 mm lamely s krycí výškou 52 mm hřídel Ø 60 mm s redukcí na 80 mm lamely dřevěné s krycí výškou 47 mm hřídel Ø 60 mm 7

9 Řešení s obloukovým nadpražím Řešení uložení v rozích 8
