Inteligentní řešení pro parkovací domy

Transkript

1 Inteligentní řešení pro parkovací domy Založené na videoanalytických funkcích Product: Solution:

2 1 Vývoj technologií Dezorientace zákazníků 2 Dahua Smart Carpark Detaily řešení OBSAH 3 Přednosti řešení 4 Použité produkty 5 Příkladové studie

3 Vývoj technologií Dezorientace zákazníků

4 Vývoj technologií Persona na místě Někdo je zodpovědný za parkovací lístky, účtenky a ovládání vstupů Včera Dnes Bezobslužné Operace Modernítechnologie jako je RFID, Bluetooth, Ultrasonic, Video ANPR zvyšují efektivitu parkováníand zajištuje bezobslužné ovládání Automaticképarky Kompletně automatické parkování, podporuje okamžitý přístup, snadný vstup nebo výstup z parkovacího prostoru Zítra

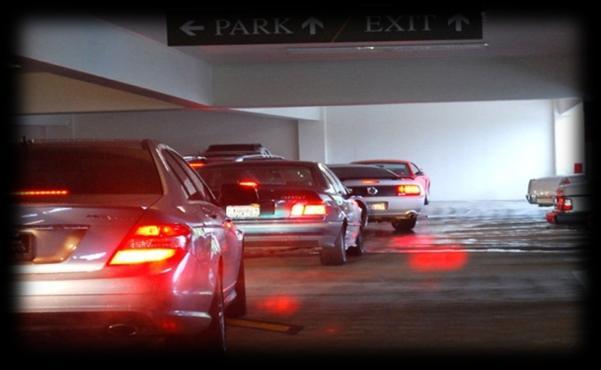

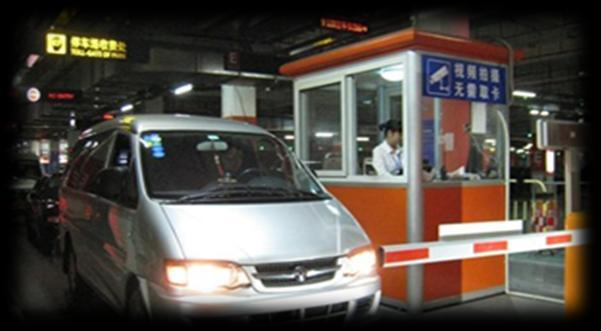

5 Dezorientace zákazníků Vjezd a výjezd Nízká efektivita! Distribuce parkovacích lístků, ovládání vstupů a placení. Manuálníkontrola má nízkou efektivitu. Parkování Jak najít volné místo? Kde jsou reálně volná parkovacímísta? Někdy je nalezení pro zákazníka velmi obtížný problém.

6 Dezorientace zákazníků Lokace vozidla Kde je moje auto? Příliš mnoho aut v prostoru garáží. Jak najít mé auto? Mnoho zákazníků parkoviště řeší stejný problém každý den. Nehoda Těžko najít viníka! Nehody a škrábance se stávají často. Jak nalézt a určit viníka nehody? Žádný videozáznam, žádný důkaz!

7 Přehled řešení ŘEŠENÍ Dahua smart Carpark je založeno na videodohledu. Analýza videa, ANPR a další technologie navedou zákazníka snadno zaparkovat, a nalézt jeho vozidlo. Ovládánívstupních bran Technologie ANPR nahrazující manuální ovládání zvyšují efektivitu. Průvodce parkovištěm Automatické počítání aktuálně dostupných parkovacích míst v každé jednotlivé oblasti, zobrazenína displejích dovede řidiče k volnému místu. Lokace vozidla Technologie ANPR lokalizujípozici vozidla přes kiosek. Video Dohled Poskytujeme trvalý video dohled pro případ když se stane nehoda.

8 Dahua Smart Carpark Detaily řešení

9 Topologie parkovacího systému

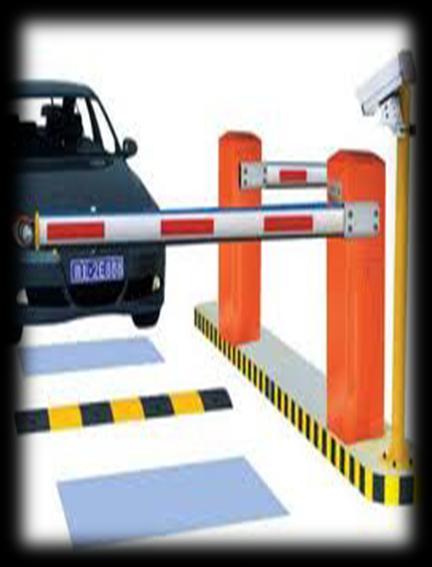

10 Kontrola vjezdu Nouzové volání Rozpoznání RZ: Není lístek není zastavení: Vjezd vozidla řízen čtením RZ, bez lístků se zlepší dopravní průjezdnost, nevznikají taková zpoždění Dva způsoby spuštění: spuštění indukční smyčkou a/nebo snímkem s RZ Info monitory: Informační displeje zobrazí případné pokyny či varování -1 Nestandartní situace: Stlačení tlačítka videotelefonu je-li potřeba

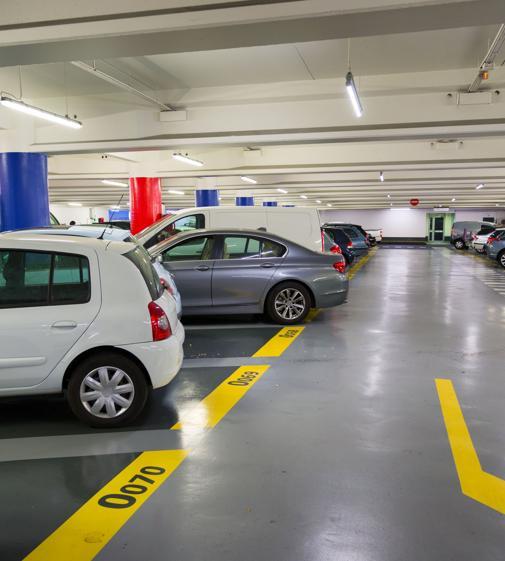

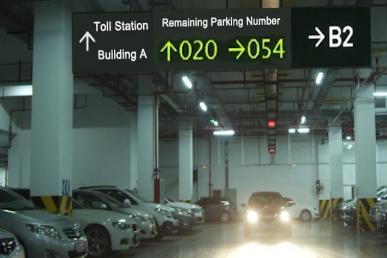

11 Průvodce parkovištěm Naváděcí displeje Ukazují počet volných parkovacích míst v každém směru, zobrazují řidiči dostupné oblasti. Detektory fleku Detekční kamera informuje jestli je parkovací místo obsazené či nikoli, a poskytuje videostream do úložiště záznamů. ANPR Čtení RZ Automaticky zjistíinformaci o současné RZ na parkovacím místě a poskytuje RZ do Systému lokace vozidel

12 Rezervace a VIP parkování Rezervační služby Poskytneme rezervační rozhraní, nebo protokol pro řešení třetích stran. Zákazníci si mohou rezervovat soukromé parkovací místo, nebo třeba zvolit nejbližší parkovací místo k výtahu. ANPR Upozornění na neoprávněné parkování Pokud je rezervováno parkovacímísto, nebo jde o speciální parkovací místo, a někdo jej obsadí, systém generuje událost, zobrazí živý náhled na místo, a správce systému může spustit zvukový / světelný poplach.

13 Lokalizace vozidla Lokátor vozidla Prostřednictvím kiosků s dotykovým displejem umístěnými na vhodných místech Vložení RZ Podporuje fuzzy logiku vyhledávání, jednoduše najde Vaše vozidlo Nejlepší trasa A ukáže nejlepší trasu od kiosku k vozidlu

14 Monitorovacícentrum Easy-To-Use platforma: Speciálně uzpůsobené vizuálnírozhranípro operace, založené na mapě. Stav zařízení: vizuálně zobrazuje stav parkovacích míst v mapě Smart Search: Vyhledáváníve videu a ve snímku podle data/času/rz. Parking Log: Bohatý log parkování, vstupů a výjezdů, včetně snímků, RZ, času parkování atd.

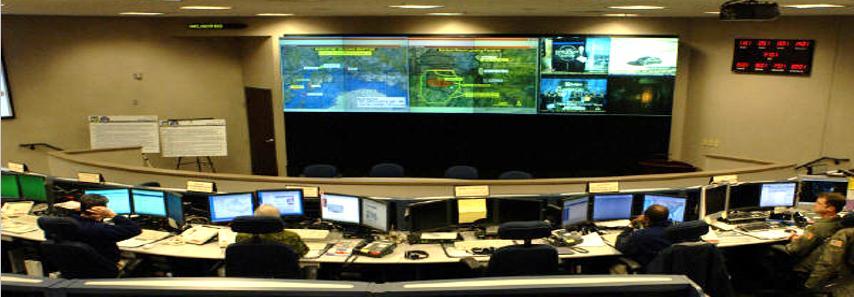

15 Monitorovacícentrum Videostěna Dekodér Parkovací kamera EVS úložiště DSS server/klient Kompletní dohled: Živé video, náhled snímků a přehrávání videozáznamu Mimořádné situace: Odpověď návštěvníkovi na jeho volání přes videotelefon Vzdálené ovládání: Změna informací o vozidle vzdáleně. Ovládání závor vzdáleně. Informační displej: Stav volných míst, RZ a obrázky vozidel, logy vjezdů a výjezdů, souvisejícívideozáznam, atd. VIDEOSTĚNA Včetně obrazu vozidla, registrační značky, logu událostívjezdů a výjezdů, živé video v bezpečnostní monitorovacíplatformě. Manuálníovládání Správce může ovládat závory, měnit stav načtení RZ při mimořádných událostech, vidí video a související informace na videostěně.

16 Přednosti řešení

17 Snadný příjezd a odjezd šetří čas Ukazatele Vjezd Navádění Lokace a placení Rychlé a pohodlné nalezenívolného parkovacího místa Přesná lokace vozidla už během placení

18 Camera-side ANPR ANPR je ekonomičtější Vestavěný LPR engine sejme obrázek vozidla a rozpozná registrační značku. Úspěšnost správného snímání je přes 95%. Sejmutí registrační značky Nahraje registrační značku a snímek do libovolné softwarové platformy ke zpracování. 4A Placení založené na LPR Rozpoznávání registračních značek na vjezdu a na výjezdu zlepšuje proces automatického placení.

19 Komplexnívideodohled Nabízí24 7 dohled s využitím LPR kamer a kamerových detektorů parkovacího místa. Vyhledávání video a snímků podle data/času/registrační značky v úložišti.

20 Snadná instalace při snížení nákladů Aggregation Switch Až 10 kamer na lince Access Switch VS Tradiční způsob Inovativní způsob Redukuje množství UTP kabelu (až o 83%) Redukuje počet potřebných switchů Redukuje cenu tras a kabelových lávek (až o 63%) pokryje 6 míst

21 Použité produkty

22 LPR kamera ITC237-PW1B-IRZ ITC237-PU1B-L ITC237-PU1B-IR 1/2.8 2Megapixel Exmor R CMOS H.265, Duálnívideo stream Kratší vzdálenost (PW1B): mm motorized; Delší vzdálenost (PU1B): 5-50mm RozhraníPW1B: alarm in/out: 2/1; PU1B: alarm in/out: 2/2 Video & loop detection, video analýzy při méně než 40kmh ANPR snímek: výřez RZ, přehledový obrázek Zabudované ANPR: white list pro otevíránízávor, databáze RZ.

23 Závory IPMECD-2012AL/R (Přímé-rameno) IPMECD-2112AL/R (Skládací-rameno) Rychlost: 3 vteřiny Přímé-rameno/skládací rameno: méně než 4m Ovládání: Manuální tlačítko, ruční zvedání když nefunguje napájení Rozhraní: 1x I/O open, 1x I/O close, 1x I/O stop, 1x RS485 Automatické zavírání: podporováno, 1 ch smyčka a 1 ch IR detekce Anti Hit Release:17-03

24 Detekční kamera parkovacího místa ITC314-PH1B Series 3 Megapixel Parking Spot Detector 3 Mega Pixel 1/3 CMOS, 0.01lux min. osvětlení Současná detekce pro 3 sousedící parkovací místa Indikátor kolem krytu podporuje nejméně 7 barev. Interaktivně signalizuje stav parkovacích míst. Stropníinstalace. Unikátnídual-streaming zajištující vysoce kvalitní foto výstup a video výstup. ITC314-PH1A Series 3 Megapixel Dual-Lens Parking Spot Detector 3Mega 1/3 CMOS, 0.01lux min. osvětlení Dual-Lens design, současná detekce pro 6 parkovacích míst (3 a 3 naproti sobě) Indikátor kolem krytu podporuje nejméně 7 barev. Interaktivně signalizuje stav parkovacích míst. Stropníinstalace. Podporuje dual stream výstup JPEG a H.264, volitelných 1~10fps.

25 Indoor LED naváděcí monitor DHI-IPMPGI Series Indoor LED Screen The DHI-IPMPGI indoor LED obrazovka se používá pro vnitřní parkovací prostory. Navádí rychle řidiče vozidla k volným parkovacím místům a tím zvyšuje efektivitu parkovacího domu. Nabízí tři směry šipek. Červená/Žlutá/Zelená tříbarevný displej. Až 3 šipky & 9 digitálních číslic. 1 RS485 port a 100Mb Ethernet port. NabízíSDK pro integraci do řešení třetích stran. Splňuje ROHS a CE certifikace.

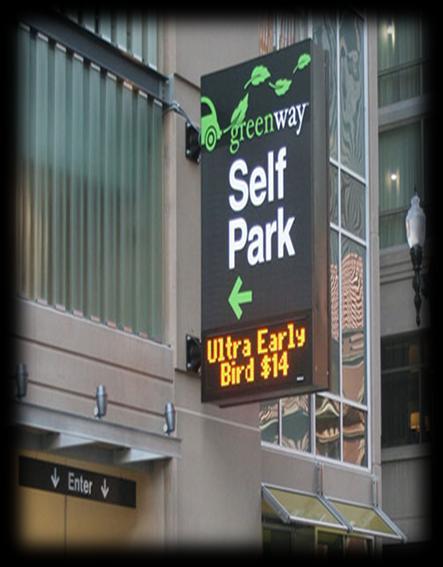

26 Outdoor LED naváděcí monitor DHI-IPMPGI Series Outdoor LED Screen The DHI-IPMPGI outdoor LED obrazovka je použitá u vjezdů do parkovacího domu, nebo instalovaná na ulici pro rychlé navedenívozidel do parkovacího domu. Poskytuje 6-vrstvý LED display. Červená/Žlutá/Zelená tříbarevný displej. Modulárnídesign, snadná instalace. 1 RS485 port a 100Mb Ethernet port. NabízíSDK pro integraci do řešení třetích stran. Splňuje ROHS a CE certifikace.

27 Lokátor vozidel DHI-IPMPGS-200A Založen na rozpoznávání RZ, lokalizuje pozici vozidla a ukáže nejbližší cestu k od kiosku k vozidlu. 19 palcový dotykový displej Podporuje lokaci vozidla podle RZ Ukáže nejkratší cestu k vozidlu v mapě Release:17-03

28 Systém řízení parkoviště DSS-H All-in-one server/klient platforma, speciálnídesign pro management parkovacích domů Integrovaný design, nižší kombinované náklady Jednoduchá instalace, one-key upgrade Bezpečná, stabilní, vysoce spolehlivá Otevřená platforma, dobrá kompatibilita Snadná rozšiřitelnost, seskupené aplikace Platforma bohatá na aplikace Odolné provedení, ekonomické řešení

29 Příkladové studie

30 Jiantao Commercial Plaza of Shanghai Požadavky projektu Large komerční komplex včetně obytných, obchodních prostor a hotelu Rozpoznání RZ bez zastavení vozidla při vjezdu a výjezdu Navádění na parkovací místa a vyhledávání vozidel Automatické platby a řízení parkovacích poplatků Velikost projektu 2000 Parkovacích míst, 750 Detekčních kamer 8 ANPR kamer /110 naváděcích obrazovek/17 kiosků Řídící pracoviště

31 Macalline Plaza in Guiyang Požadavky projektu Rozpoznání RZ bez zastavení vozidla při vjezdu a výjezdu Vizualizace parkovacích prostor a vyhledávánívozidel Jednotný management nad kamerovým a parkovacím systémem Velikost projektu První "Double MALL" městský komerční projekt v Guiyang, zvýšil efektivitu vjezdu a výjezdu 3000 Parkovacích míst, 1020 Detekčních kamer, 5 kiosků 6 ANPR kamer, 80 naváděcích obrazovek 350 CCTV kamer
