1 Zkrácený návod k použití záznamových zařízení značky Verze: 1.1 Datum:

2 Obsah 1. První zapojení Přihlášení a náhled menu zařízení Nastavení nahrávání..6 Nahrávání při detekci pohybu....6 Nahrávání při alarmu Prohlížení záznamu Aktuální přehrátí Přehrátí podle času Přehrátí podle události Vyhledávání obrazu Archivace záznamu Vzdálený přístup do zařízení Přístup do zařízení z lokální sítě(lan) Přístup do zařízení se sítě Internet(WAN) Přidávání IP kamer Aplikace pro zařízení Zásady bezpečnosti Síťové zdroje Technická pomoc Stránka 2

3 1. První zapojení Připojte kamery a napájení do záznamového zařízení. Nižší modely nemají vypínač. Jsou automaticky zapnuté. V ostatních případech zapněte vypínač. Aby byla zabezpečená bezproblémová práce systému zařízení, při zapnutí zařízení NVR je zapnut test diagnostiky. Testovány jsou min. místo na disku, paměť a síť. Používání klávesnice na displeji Pole, které můžete vyplnit (např. název kanálu, název zařízení, atd.) jsou konfigurované pomocí klávesnice na displeji. Zobrazí se po kliknutí na dané pole. Pomocí klávesnice můžete vložit písmena, čísla nebo symboly. Velké písmena jsou dostupné po stisknutí tlačítka SHIFT. Symboly jsou dostupné pod tlačítkem Stránka 3

4 2. Přihlášení a náhled menu zařízení Přihlášení na monitoru je dostupný při stisknutí tlačítka menu na hlavním panelu nebo z pozice samotného interfejsu displejového: Klikněte pravím tlačítkem myši na libovolné místo na displeji. Zobrazí se menu na pásku: Klikněte levým tlačítkem na myši na ikonu: Bude zobrazeno logovací okno: Stránka 4

5 Vložte svůj název uživatele a heslo. Stiskněte tlačítko přihlášení. Tovární data pro přihlášení: Uživatel: admin Heslo: Po přihlášení bude možný přístup k funkcím systému. Pro zobrazení panelu nastavení klikněte na tlačítko Hlavní menu a vyberte nastavení. Ovládání menu se dělá pomocí myši připojené do zařízení. Můžete použít i bezdrátovou myš. V hlavním menu Jednou klikněte levým tlačítkem pro vyvolání funkce. Jednou klikněte pravým tlačítkem pro vrácení do předchozího menu. V různém náhledu menu, takových jako je např.: nastavení kalendáře je možné dvojité kliknutí pro pokročilé funkce. Praktický pásek hlavního displeje. V dolní části displeje po stisknutí pravého tlačítka myši se zobrazí pásek menu: Umožňuje rychlý přístup do nejdůležitějších funkcí zařízení z místa operátora monitorování. Stránka 5

6 3. Nastavení nahrávání Zkrácená instrukce obsluhy NVR Aby bylo možné nahrávat obraz je potřebná instalace a připravení HDD disku v zařízení. Dostupné jsou 4 metody nahrávání obrazu: Ruční nahrávání Nahrávání ve funkci kalendář Nahrávání při detekci pohybu Nahrávání při alarmu Je také možné přiřadit další parametry záznamu obrazu prováděné na kalendáři nebo jiných parametrech záznamu na základě např. detekte pohybu. 4. Přehrávání záznamu Zařízení umožňuje přehrání záznamu několika způsoby. 4.1 Aktuální přehrátí Aktuální přehrátí je poslední záznam několika minut nahrátí. Pokud chcete použít tuto metodu přehrátí, stiskněte tlačítko,který najdete na pásku menu na displeji. Stiskněte tlačítko, aby jste vybrali rozsah přehrávaného materiálu. Přiklad, jestli vyberete 30 sekund a stisknete tlačítko přehrávání, budou přehráté poslední 30s záznamu. Stránka 6

7 Kromě toho, rychlé přehrávání upravuje množství přehrávacích kanálů aktuálně zobrazené dělené okna. Je-li aktuální pohled okno se skládá ze čtyř kamer, to budou přehrány čtyři kamery, je-li aktuální pohled se skládá z 16 oken - pak bude přehráno 16 kamer, atd. 4.2 Přehrátí podle času. Přehrátí podle času, umožňuje vyhledávání uloženého záznamu podle vloženého času s použitím vertikální osy času. Přejděte do hlavního menu Přehrávání Nahrávky jsou vyznačeny na časové ose svisle. To umožňuje pohodlnou navigaci mezi jednotlivými dny pomocí kolečka myši. Kromě toho nahrávky jsou barevně odlišeny pro snadnou identifikaci. Je také možné prodloužení časové osy. 4.3 Přehrátí podle událostí. Přehrátí podle událostí, umožňuje vyhledávání uloženého záznamu podle událostí např.: detekce pohybu nebo alarm. Přejděte do hlavního menu vyhledávání vyhledat události Stránka 7

8 Chcete-li vyhledat událost, zadejte vyhledávaný čas, vyberte kamery, které mají být prohledány. Kromě toho můžete zadat jaký druh akce je třeba vzít v úvahu při hledání. Stiskněte tlačítko vyhledej, pro vyhledání záznamu. Systém bude vyhledávat záznam podle zadaného kritéria. Pro přehrání záznamu, klikněte dvakrát levým tlačítkem myši na danou pozici na seznamu. Pro zobrazení náhledu nahrávání v okně náhledu, klikněte levým tlačítkem myši na ikonu 4.4 Vyhledávání podle záložek Vyhledávání podle záložek umožňuje prohlížení těchto záznamů uložených na disku NVR, které byly označeny jako důležité. To vám umožní snadno se vrátit k nahrávkám pozdější době. Přejděte do hlavního menu vyhledávání záložky 5. Záloha záznamu. Zařízení umožňuje vytvořit kopii uloženého videa na HDD disku zařízení NVR. Přejděte do hlavního menu záloha Stránka 8

9 Zálohování může být provedeno na základě zaznamenaných událostí, pořízených snímků a podle zadaného času. Kromě toho je zde také možnost označení výběru času pomocí myši: 6. Vzdálený přístup do zařízení. Možnost získání vzdáleného přístupu do zařízení přes síť. Přístup je možný přes Internetový prohlížeče, aplikaci NVMS-1000 nebo mobilní aplikaci SuperLivePlus. 6.1 Přístup do zařízení z lokální sítě(lan) Aby jste získali přístup do zařízení v lokální síti, nakonfigurujte síťové připojení zařízení. Přejděte do hlavního menu Nastavení Síť, nastavte odpovídající parametry. Podrobné informace pro konfiguraci sítě naleznete v podrobnějšímu manuálu zařízení. Stránka 9

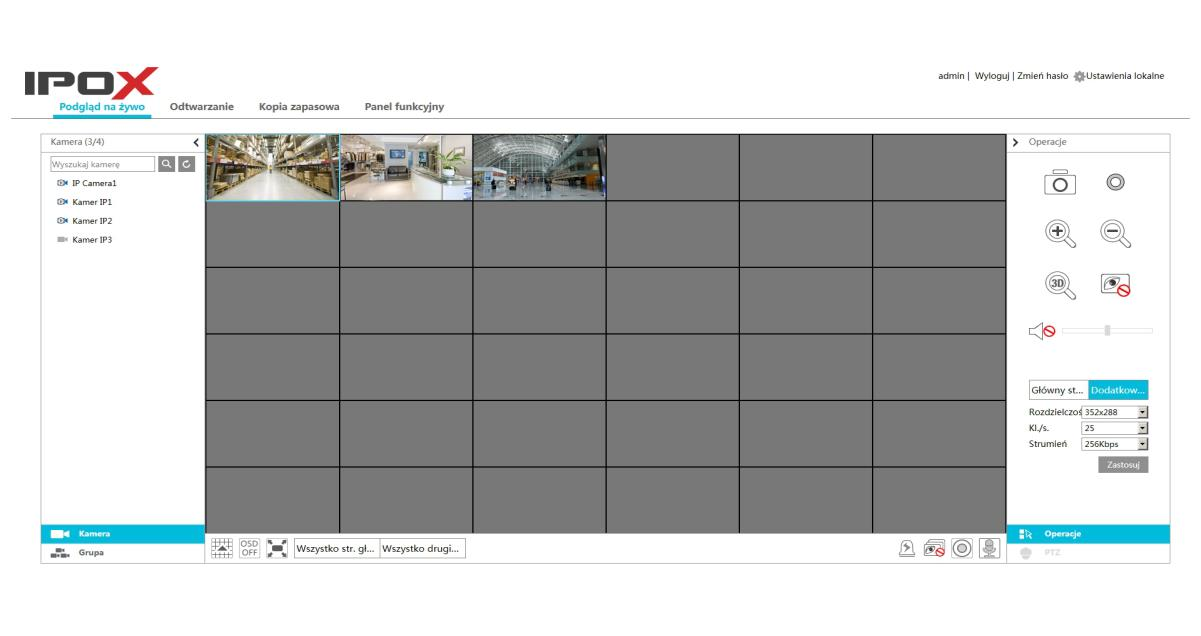

10 Pro zobrazení síťového menu zařízení, zapněte internetový prohlížeč a napište adresu zařízení: Přístup do zařízení přes Internet (WAN) Pro získání přístupu do zařízení, z libovolného místa na světě, musí mít zařízení veřejnou IP adresu nebo pokud není taková možnost a zařízení se nachází za NAT-em (routerem), musíte přesměrovat odpovídající porty: port http výchozí port je 80 port servera výxchozí port je 6036 Podrobné informace pro konfiguraci sítě naleznete v podrobnějšímu manuálu zařízení. Podrobné informace pro nastavení portů na routeru naleznete v podrobnějšímu manuálu vašeho routera. 7. Přidávání IP kamer NVR IPOX podporuje kamery série IPOX PRO, IPOX ECO, IPOX LITE, kamery firmy Hikvision nebo Dahua pomocí jejich nativní protokolů a kamery se správnou podporou protokolu ONVIF. Aby přidání IP kamery do NVR bylo možné, IP adresa kamery musí být ve stejné třídě jako IP adresa NVR. Tz. Je-li IP adresa NVR nastavena na hodnotu musí být IP adresa kamery ve formě xxx, např Stránka 10

11 Záznamové zařízení se zabudovaným PoE switchem: Záznamové zařízení se zabudovaným PoE switchem nevyžaduje manuální přidání kamery. Tyto rekordéry jsou vybaveny pokročilým systémem Plug & Play. Kamery IPOX PRO jsou přidány automaticky. Kamery IPOX ECO, IPOX LITE nebo kamery dalších výrobců budou přidány automaticky, za předpokladu, že: kamery budou mít aktivní DHCP heslo pro uživatele admin se změní na Aplikace pro zařízení Zařízení IPOX je možné ovládat pomocí aplikací. Pro počítače: NVMS Stránka 11

12 Pro mobilní zařízení: * V/v znaky ochranných známek a obchodních společností jsou použity pouze pro informační účely a zůstávají výhradním vlastnictvím v/ve ve firmách. 9. Zásady bezpečnosti Změnit výchozí heslo pro přístup do NVR. Pokud sdílíte NVR přes internet - změnit výchozí síťové porty: 80, 6036, 554. Nikdy nepoužívejte funkci DMZ pro přístup NVR přes internet. 10. Síťové zdroje domovská stránka IPOX 11. Technická pomoc podpora@ipox.cz Stránka 12
