1 Co vše přináší viditelnost do počítačové sítě? Flowmon Friday Petr Špringl, Product Director

2 Čím se zabýváme? Viditelnost do síťového provozu (Network Visibility) Na základě detailní analýzy síťového provozu

3 Analýza síťového provozu Různé technologie a přístupy: SNMP (monitoring) pouze na úrovni základních čítačů, chybí detailní informace Flow monitoring = monitorování datových toků detailní přehled o dění v síti Paketová analýza velmi detailní, ale časově velmi náročná, občas potřebná

4 Viditelnost do síťového provozu Proč? K čemu to je? Není možné efektivně spravovat a zabezpečit něco, o čem nemám přehled. Do čeho nevidím.

5 Viditelnost do síťového provozu Network Visibility Správa a provoz (IT Operations) Bezpečnost (Security) Detailní přehled o síti i aplikacích Efektivní řešení problémů Odhalení špatných konfigurací Plánování kapacit a optimalizace Přehled o výkonu sítě i aplikací Předcházení incidentům jako jsou zahlcení či výpadky Zvýšení bezpečnosti Odhalení vnitřních a vnějších útoků Doplnění bezpečnostních nástrojů na bázi signatur (IDS/IPS, antivir) Detekce anomálií a podezřelého chování

6 Viditelnost do síťového provozu Network Visibility Správa a provoz (IT Operations) Bezpečnost (Security) Network Performance Monitoring and Diagnostics Application Performance Monitoring Network Behavior Analysis NPMD APM NBA DDoS Detection & Mitigation Monitorování výkonu sítě

7 Monitorování výkonu sítě NPMD

8 NPMD Nástroje určené pro síťové administrátory Poskytují informace o výkonu sítě a její využití Umožňují určení příčiny problémů v síti Ukazují na možnosti optimalizace sítě Gartner - MQ NPMD, 2016

9 NPMD Flowmon: Flow + L7 pokryje 95% problémů

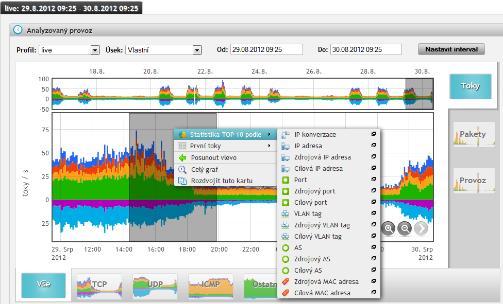

10 NPMD ukázka Přehled o dění v síti

11 NPMD ukázka Detailnější informace o provozu daných stanic Analýza až na úroveň jednotlivých komunikací Stanice s největším objemem odeslaných dat

12 Viditelnost do síťového provozu Network Visibility Správa a provoz (IT Operations) Bezpečnost (Security) Network Performance Monitoring and Diagnostics NPMD Application Performance Monitoring APM Network Behavior Analysis NBA DDoS Detection & Mitigation Monitorování výkonu sítě Monitorování výkonu aplikací

13 Monitorování výkonu aplikací APM

14 APM Monitorování výkonu a dostupnosti aplikací Je aplikace dostatečně rychlá? Jsou zákazníci spokojeni s aplikací? Neodchází pryč? Musí zaměstnanci dlouho čekat na aplikaci? Kde je příčina zpomalení aplikace? Jaký uživatel má problém? Kdy? S jakou částí aplikace? Vhodné pro Jakoukoliv společnost, která používá aplikace, se kterou pracují zákazníci nebo zaměstnanci Administrátory, které zajímá, jak se aplikace chová jejich uživatelům

15 APM Výzvy a přínosy Nedostupnost a špatná odezva aplikací znamená finanční ztráty Zákazníci odcházejí, sdílí špatné zkušenosti Zaměstnanci nepracují efektivně Měření uživatelské zkušenosti a spokojenosti všech uživatelů Rozlišení mezi zpožděním na síti, aplikací, či databází Monitorování a korelace transakcí Nalezení problému a jeho opravení dříve, než postihnou uživatele Gartner s industry surveys estimate the cost of downtime to $5,600/min.

16 APM ukázka Centrální pohled na výkon aplikací

17 APM ukázka Metriky Hodnoty Počet transakcí Celkový objem dat 62,03 GB Průměrná doba odezvy 1,116 s Medián doby odezvy 0,043 s 95% percentil 7,667 s Rozdíl mezi průměrnou dobou odezvy a mediánem znamená výskyt problémových transakcí 95% percentil znamená, že 5% transakcí bylo vyřízeno za více než 7,6 sekund.

18 APM ukázka Seznam všech uživatelských transakcí včetně URL, user agent, naměřených metrik a dalších informací

19 APM ukázka Seznam SQL transakcí včetně jednotlivých SQL dotazů a naměřených výkonnostních metrik

20 Viditelnost do síťového provozu Network Visibility Správa a provoz (IT Operations) Bezpečnost (Security) Network Performance Monitoring and Diagnostics Application Performance Monitoring Network Behavior Analysis NPMD APM NBA Analýza chování sítě DDoS Detection & Mitigation

21 Detekce anomálií a analýza chování sítě (NBA)

22 Bezpečnostní nástroje Viditelnost do sítě & bezpečnost Bezpečnost na perimetru Bezpečnost Koncových stanic

23 NBA doporučení Gartner Pokud máte firewall a IDS/IPS, zvažte jako další krok implementaci NBA. Schopnost detekce a reakce je důležitější než blokování a prevence. Neil MacDonald VP Distinguished Analyst Gartner Security & Risk Management Summit Monitoring a analýza by měla být základem nové generace bezpečnostních platforem.

24 NBA Pokrývá bezpečnostní mezeru mezi koncovými stanicemi a perimetrem Automaticky identifikuje hrozby, útoky, incidenty a konfigurační problémy Doplňuje tradiční nástroje na bázi signatur Proaktivně upozorňuje na možné zdroje a příčiny problémů Detekuje nežádoucí aktivity uživatelů a zneužívání datové sítě Analýzou chování lze odhalit i statisticky nevýznamné anomálie v provozu na síti

25 NBA NBA Principy detekce Strojové učení Adaptivní baselining Heuristiky Znalost sítě Reputační databáze

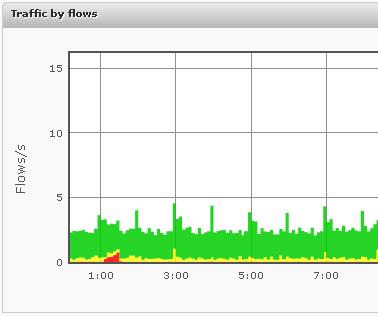

26 NBA ukázka Přehled detekovaných události

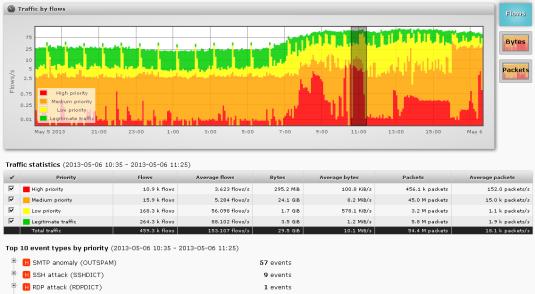

27 NBA ukázka Přehled dle priorit i agregované zobrazení událostí

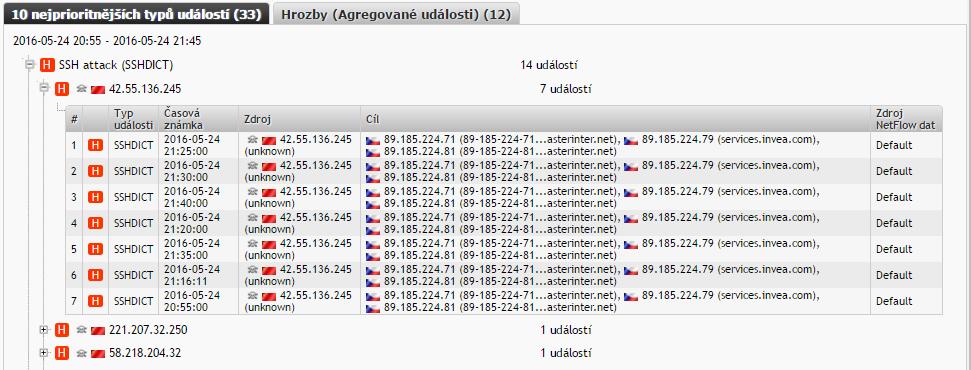

28 NBA ukázka Podrobnosti k událostem až na úroveň jednotlivých komunikací

29 Viditelnost do síťového provozu Network Visibility Správa a provoz (IT Operations) Bezpečnost (Security) Network Performance Monitoring and Diagnostics Application Performance Monitoring Network Behavior Analysis NPMD APM NBA Analýza chování sítě DDoS Detection & Mitigation Ochrana před DDoS útoky

30 Ochrana před DDoS útoky

31 Dopady DDoS útoků Zahlcení linky Nedostupnost síťových služeb Finanční ztráty Poškození reputace Nástroj konkurenčního boje DDoS Attack as a service

32 Proč detekovat DDoS flow technologií? Rychlá a efektivní detekce volumetrických útoků Okamžité získání detailní charakteristiky útoku pro jeho efektivní zastavení či přesměrování Vhodné primárně pro ISP/DC a velké organizace Využití stávající infrastruktury (routerů, switchů s podporou IPFIX/NetFlow/sFlow) Zajímavý poměr cena / výkon Efektivní eliminace DDoS útoku a předcházení finančním ztrátám a poškození dobrého jména

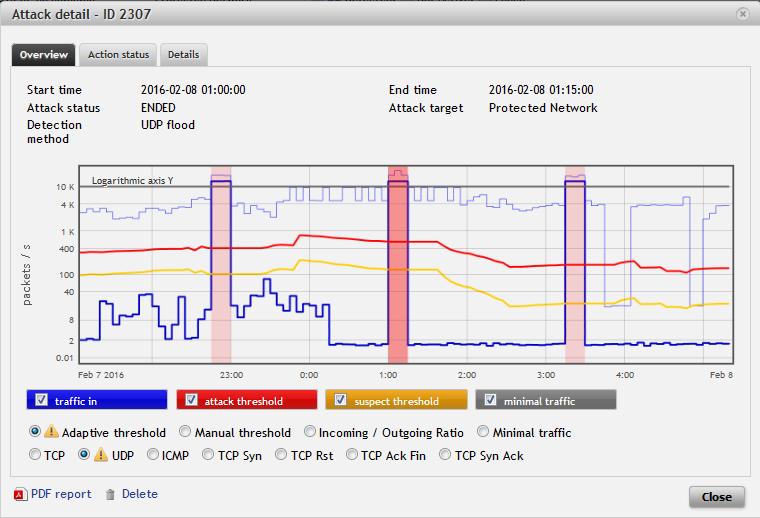

33 DDoS ukázka nasazení Detekce DDoS útoku Spuštění mitigace Přesměrování provozu pomocí BGP injekce Flowmon s DDoS Defender Scrubbing Center Nastavení bezp. politiky včetně baseline pomocí Vision REST API Sběr flow statistik Tvorba baseline Provoz s útokem Čistý provoz Service Provider Core Chráněný segment 1 Datové centrum, Lokální ISP, atd. Edge Chráněný segment 2 Access Out-of-band DDoS mitigace

34 DDoS ukázka nasazení Detekce DDoS útoku Spuštění mitigace Přesměrování provozu pomocí BGP injekce Flowmon s DDoS Defender Scrubbing Center Nastavení bezp. politiky včetně baseline pomocí Vision REST API Mitigace DDoS útoku Sběr flow statistik Tvorba baseline Provoz s útokem Čistý provoz Service Provider Core Chráněný segment 1 Datové centrum, Lokální ISP, atd. Edge Chráněný segment 2 Access Out-of-band DDoS mitigace

35 Viditelnost do síťového provozu Network Visibility Správa a provoz (IT Operations) Bezpečnost (Security) Network Performance Monitoring and Diagnostics Application Performance Monitoring Network Behavior Analysis NPMD APM NBA DDoS Detection & Mitigation Monitorování výkonu sítě Monitorování výkonu aplikace Analýza chování sítě Ochrana před DDoS útoky

36 Řešení Flowmon

37 Flowmon architektura Monitorování síťového provozu Flowmon sondy samostatné pasivní zdroje statistik ze sítě Sběr - statistik NetFlow o / IPFIX data provozu Flowmon kolektor úložiště, vizualizace a vyhodnocení síťových statistik Flowmon moduly Vizualizace a detekce anomálií detekce anomálií, záznam provozu, monitorování výkonu aplikací

38 Z pohledu uživatele NPMD Monitorování provozu v síti (NetFlow/IPFIX) Kompletní viditelnost do dění v síti Real-time a historická data pro LAN & WAN & komunikaci do Internetu Optimalizace správy a provozu sítě Efektivní troubleshooting Záznam provozu v plném rozsahu (packet capture) Na vyžádání při řešení problémů a incidentů Distribuovaná architektura Podpora sítí 1G/10G/40G/100G

39 Z pohledu uživatele APM Monitorování výkonu aplikací Měření výkonu aplikací z pohledu uživatele Na základě zachytávání síťového provozu a jeho následné analýze (vyžaduje Flowmon sondy) Bez-agentní řešení monitorující doby odezvy aplikace Rozlišení zpoždění aplikace/sítě, sledování SLA Určeno pro HTTP/HTTPS aplikace, SQL/ORACLE databáze

40 Z pohledu uživatele Security Bezpečnost datové sítě (NBA, NBAD) Jediný způsob, jak detekovat pokročilé hrozby Založeno na behaviorální analýze Detekce pokročilého malware, zero-day útoků, podezřelých přenosů dat, změn chování a dalších incidentů Ochrana před DDoS útoky Detekce volumetrických útoků Aktivní řízení směrování provozu a mitigace

41 Viditelnost do provozu na síti má smysl nejen v běžné operativě, ale také jako proaktivní bezpečnostní opatření proti kybernetickým hrozbám.

42 Děkuji za pozornost Driving Network Visibility Petr Špringl Flowmon Networks, a.s. U Vodárny 2965/ Brno
