4 Heliový hledač netěsností Inficon Protec P3000

5 pro zkoušku těsnosti metodou B.4 dle ČSN EN 1779

6 Inficon Protec P3000 zvýšení spolehlivosti při detekci netěsností detekce netěsnosti z větší vzdálenosti detekce netěsnosti při rychlejším pohybu sondou zamezením chybám ze strany zkušebního personálu snížení provozních nákladů nový senzor s WISE technologií režim Standby zjednodušení obsluhy

7 Zvýšení spolehlivosti při detekci netěsností - Detekce netěsností z větší vzdálenosti zkušební personál i při nižším soustředění během zkoušky nepřehlédne netěsnost zvýšený průtok nasávaného plynu sondou průtok sondou je více jak čtyřikrát vyšší než u předchozí verze hledače Protec (300 sccm místo 70 sccm)

8 Zvýšení spolehlivosti při detekci netěsností - Detekce netěsností z větší vzdálenosti 100% 90% 80% Protec Protec P3000 Relative leak rate 70% 60% 50% 40% 30% 20% 10% Search level na 30% 0% * výsledek je závislý na příčném proudění Distance from leak [mm] Netěsnost může být spolehlivě detekována ze vzdálenosti ~ 12 mm s Protecem P3000 oproti ~ 8 mm s předchozí verzí hledače Protec

9 Zvýšení spolehlivosti při detekci netěsností - Detekce netěsnosti při rychlejším pohybu sondou zkušební personál může zkoušet předmět zkoušky rychleji, s vyšší produktivitou čas odezvy sondy vede jen k zpoždění signálu, ale ne k riziku přehlédnutí netěsnosti

10 Zvýšení spolehlivosti při detekci netěsností - Detekce netěsnosti při rychlejším pohybu sondou Protec Protec P3000 relative leak rate in % sniffer speed [cm/s] Více jak 6 cm/s při předchozí verzi Protecu proti více jak 14 cm/s při Protecu P3000 (více jak 2x vyšší!)

11 Zvýšení spolehlivosti při detekci netěsností - Detekce netěsnosti při rychlejším pohybu sondou 2 Response time [s] 1,5 1 0,5 Protec Protec P m 5m 10m

12 Zvýšení spolehlivosti při detekci netěsností - Rychlejší čas regenerace pře velké netěsnosti ochranný režim proti kontaminaci heliem když detekované množství helia překročí přednastavený limit, je zastaven průtok nasávaného plynu senzorem pomoc pro lepší regeneraci při velkých netěsnostech chrání senzor před rychlým stárnutím

13 Zvýšení spolehlivosti při detekci netěsností - Zlepšené rozpoznání alarmů hlasitý reproduktor a velký displej v základní jednotce hledače zvukový a vibrační alarm v rukojeti sondy blikání LED displej v rukojeti sondy přepnutí barvy ze zelené na červenou při zjištění netěsnosti zobrazení relativní netěsnosti sloupcovým grafem zobrazení absolutní netěsnosti

14 Zvýšení spolehlivosti při detekci netěsností - Osvětlená špička sondy lepší viditelnost místa zkoušky možnost ověřit, že je zkoušeno na těsnost správné místo nastavitelná intenzita světla

15 Zvýšení spolehlivosti při detekci netěsností - I GUIDE: režim vedoucí obsluhu zkouškou I Guide nabízí vedení zkušebního personálu přednastaveným postupem zkoušky až 10 před nastavitelných programů parametrů zkoušky počet zkoušených míst (počet spojů) doba zkoušky každého spoje zajišťuje, že obsluha zůstane dostatečně dlouho na každém místě zkoušky vyčkávací doba mezi místy zkoušky zajišťuje, že sonda bude přemístěna na další místo potvrzením obsluhou přejde program na další krok

16 Zvýšení spolehlivosti při detekci netěsností - I GUIDE: režim vedoucí obsluhu zkouškou výběr správného nastavení zkušebních parametrů před vlastní zkouškou obsluha je vedena zkušebním cyklem zprávami na displeji sondy celkový součet změřených netěsností na konci cyklu tato hodnota je porovnána s limitní hodnotou uloženou v programu

17 Zvýšení spolehlivosti při detekci netěsností - Vylepšené kontrolní a kalibrační funkce vestavěná kontrolní netěsnost PRO-Check umožňuje obsluze ověřit správnou funkci hledače kdykoliv v průběhu zkoušení vložením špičky sondy do otvoru PRO-Check umožňuje rekalibraci hledače vložením špičky sondy do otvoru PRO-Check se stlačením tlačítka na sondě

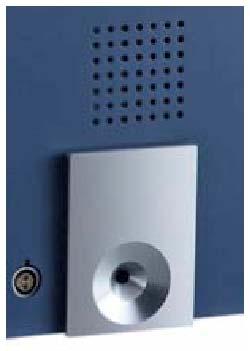

18 Zvýšení spolehlivosti při detekci netěsností - Vylepšené kontrolní a kalibrační funkce může být umístěna také mimo hledač

19 Zvýšení spolehlivosti při detekci netěsností - Vylepšené kontrolní a kalibrační funkce přesnost kontrolní netěsnosti PRO-Check kontrolní netěsnost PRO-Check je membránová netěsnost s návazností na NIST a DKD teplotní kompenzace absolutní přesnost: +/- 15% životnost netěsnosti je 1 rok může být umístěna také mimo hledač - propojení s hledačem sériovým kabelem

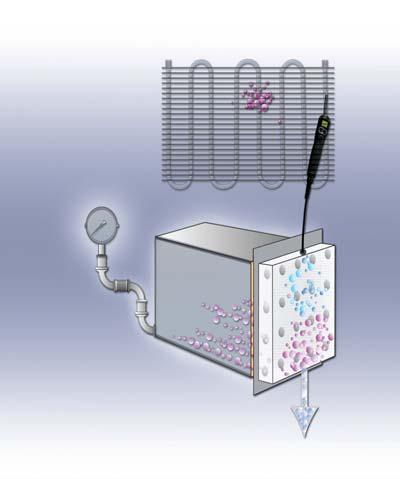

20 Snížení provozních nákladů Princip činnosti senzoru princip činnosti: separace helia od vzduchu pomocí SiO2 membrány detekce vzrůstem absolutního tlaku v uzavřeném objemu měrkou typu Penning součásti senzoru: křemíková destička s maticí křemenných okének a vyhřívanou mřížkou systém Penning s anodovým kroužkem a katodou skleněné pouzdro s průchodkami konstrukce senzoru patentována v USA, Europe, Japan, China, Korea, Singapore, India, Brasil

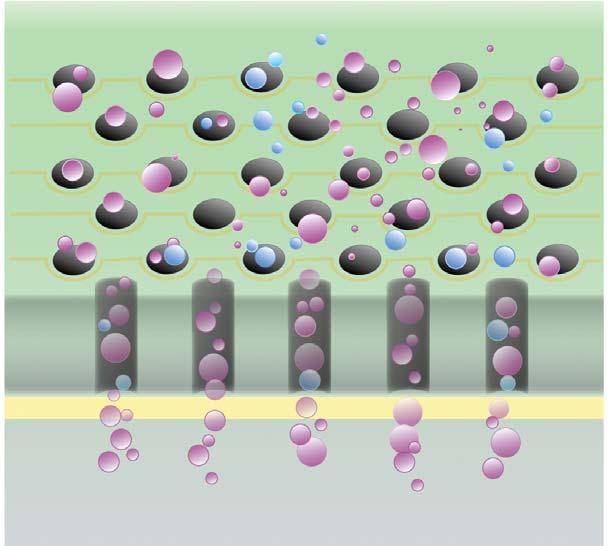

21 Snížení provozních nákladů Princip činnosti vyhřívaná mřížka leptaná destička jako nosný materiál křemenná membrána helium dusík (vzduch)

22 Snížení provozních nákladů Princip činnosti snímač tlaku vyčerpané skleněné pouzdro křemenná membrána Senzor Wise Technology TM sestává z vyčerpaného skleněného pouzdra kryté křemennou membránou. Snímač tlaku snímá tlak v pouzdře. Křemenná membrána je propustná jen pro helium. Když je detekováno helium a je se vzduchem sondou přivedeno k senzoru, jen helium projde membránou a vzrůst tlaku v pouzdře je detekován snímačem tlaku. Když následně prochází senzorem jen vzduch, helium uniká membránou zpět a tlak v pouzdře opět poklesne.

23 Snížení provozních nákladů Wise Technology Sensor výhody nové technologie senzoru není nutné vysoké vakuum, funguje při 250 mbar nemusí být udržována turbomolekulární vývěva robustní technologie, bez opotřebovávaných dílů bez iontového zdroje bez katody méně opotřebovávaných dílů méně požadavků na pravidelnou údržbu bez neočekávaných výpadků při provozu

24 Snížení provozních nákladů Režim Standby hledač přejde do režimu Standby, jestliže nebylo se sondou pohybováno po přednastavený čas sonda bude odpojena od vývěvy bez průtoku plynů sondou v režimu Standby bez nasávání nečistot do filtrů sondy tlak na membráně senzoru bude snížen zvýšená životnost senzoru, protože není nasáváno žádné helium návrat do režimu měření pohnutím sondou

25 Snížení provozních nákladů Vylepšená údržba a servis jednoduché a rychlé odstraňování problémů vylepšené monitorování funkcí nápověda v softwarovém menu postup pro optimalizaci senzoru

26 Zjednodušení obsluhy - Nový displej a struktura softwaru nový čitelnější grafický displej hledače sloupcový graf pro velikost netěsnosti jednoduchá struktura menu rozdělení na standardního & pokročilého uživatele rozšířené funkce mohou být chráněny heslem ochrana před neúmyslnými změnami

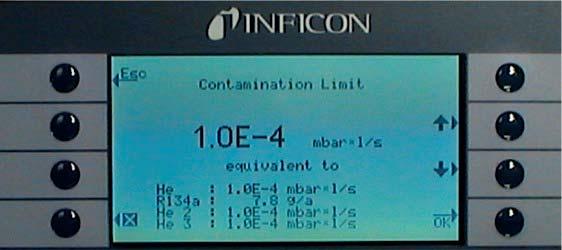

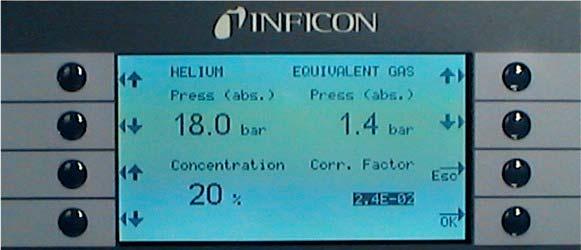

27 Zjednodušení obsluhy - Ekvivalentní velikosti netěsností velikost netěsnosti může být zobrazena v ekvivalentech netěsností pro různé plyny výběr ekvivalentu plynu z knihovny podobně jako u knihovny plynů hledače Ecotec E3000 zadání zkušebního tlaku helia při zkoušce zadání provozního tlaku provozního média zadání koncentrace helia ve zkušební směsi Protec P3000 vypočte ekvivalentní velikost netěsnosti s ohledem na zkušební a provozní tlak

28 Zjednodušení obsluhy - Ekvivalentní velikosti netěsností

29 Zjednodušení obsluhy - Nový design rukojeti sondy malý displej v rukojeti sondy pro zkoušku těsnosti bez přístupu k hlavní jednotce hledače zobrazení relativní netěsnosti na sloupcovém grafu zobrazení absolutní netěsnosti v numerické podobě změna podsvícení ze zelené na červenou při překročení limitní hodnoty (triggeru) zobrazení chybového hlášení zobrazení instrukcí během kalibrace zobrazení instrukcí při použití programu I GUIDE

30 Zjednodušení obsluhy - Nový design rukojeti sondy levé tlačítko pro funkci Zero pravé tlačítko pro: spuštění a potvrzení kalibrace potvrzení instrukcí při použití programu I GUIDE

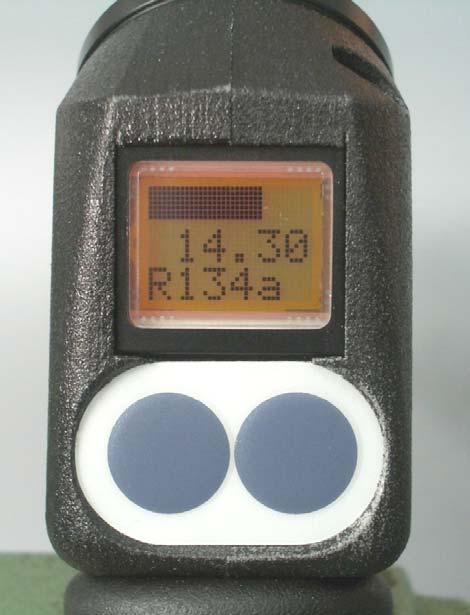

31 Zjednodušení obsluhy - Nový design rukojeti sondy normální displej bez netěsnosti displej s netěsností

32 Zjednodušení obsluhy - Nový design rukojeti sondy průběh interní kalibrace varování - chybové hlášení

33 Inficon Protec P Technická data nejmenší zjistitelná netěsnost čas odezvy senzoru celkový čas odezvy včetně sondy průtok plynu kapilárou sondy rozměry hmotnost přípustná provozní teplota okolí 1*10-7 mbar l/s 450 ms < 0.7 s 300 sccm 610 x 370 x 265 mm³ 27 kg 10 C až 45 C

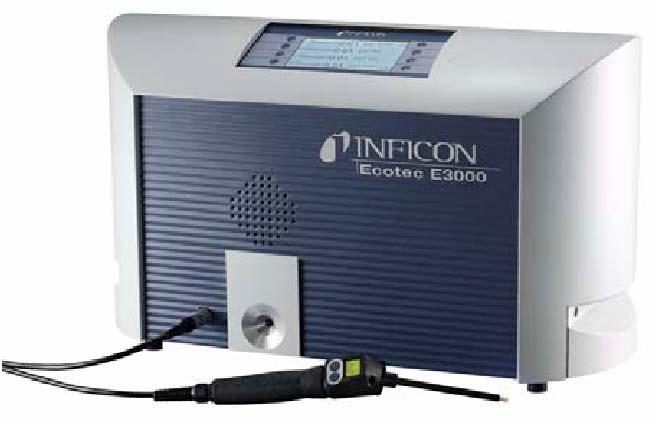

34 Hledač netěsností Inficon Ecotec E3000

35 pro zkoušku těsnosti metodou B.4 dle ČSN EN 1779 detekcí plynů s amu 2 až 200

36 Další informace nejen o hledačích Inficon Protec P3000 a Inficon Ecotec E3000 TEVAK s.r.o. U Vodojemu 501 CZ Zeleneč telefon: fax: tevak@tevak.cz
