1 Inteligentní nabíječ SC Wattů vere

2 Obsah Bepečnostní uponění a varování... 2 Parametry a charakteristiky... 3 Možnosti nabíjení... 5 Potvrení velikosti nabíjecího proudu... 6 Nastavení... 7 Nastavení nabíjení... 8 Displ parametrů Specifikace Řešení problémů... 13

3 Bepečnostní uponění a varování Dodržování následujících bepečnostních ásad je velmi důležité. Tento manuál před používáním nabíječe důkladně přečtěte. Nedodržení bepečnostních ásad může vést k poškoení baterie, nabíječe, případně ke škodě na majetku a na draví. Nesprávné použití může vést k požáru. Nabíječ a provou nenechávte be dou. V případě nesprávného nebo podeřelého chování nabíjení ukončete. Nabíječ neprovoujte ani neskladujte v prašném nebo vlhkém prostředí, Nevystavujte přímému slunci, vibracím a pod. Napájecí napětí je v romeí 9-32V. Dodržujte správnou polaritu apojení. Nabíječ ukládte během provou na nehořlavou iolační podložku. Nepokládte na koberec, na sedadla v autě atd. Ujistěte se, že větrací otv v dolní části není během provou blokován. Senamte se s postupem nabíjení. Zvolte vhodné parametry pro danou baterii. Nevhodné nastavené může vést k poškoení nabíječe, baterie, ke vniku požáru. Senamte se s postupem nabíjení. Zvolte vhodné parametry pro danou baterii. Nevhodné nastavené může vést k poškoení nabíječe, baterie, ke vniku požáru. Stránka 2

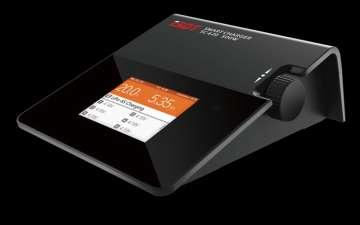

4 Parametry a charakteristiky Děkujeme a akoupení nabíječe ISDT Q6 Plus. Manuál obsahuje popis působu jeho ovládání IPS Display 2. Rotační ovladač 3. Napájení nabíječe Pt pro balancování 6. Pt USB 7. Pt pro update 4. Pt pro lové kabely Rotační ovladač: Dlouhý stisk: Vstup do systému / ukončení aktuálního úlohy Krátký stisk: Vstup do nastavení úlohy / potvrení aktuálního nastavení Otáčení: Rolování po položkách Stránka 3

5 Parametry a charakteristiky 115MM 52MM 130MM x240 IPS LCD Specifikace: Napájecí napětí: DC 9-30V Výstupní napětí: 0-30V Nabíjecí proud: 0,1 20A Vybíjecí proud: 0,1 5A Max. nabíjecí výkon: 500W Max. vybíjecí výkon: 15W Balanční proud: 1A/čl. Max. počet článků k balancování: 6S USB pt: 2,1A/5V Stránka 4 Podpované typy baterií: LiFe/LiIon/LiPo/LiHV (1S -6S) NiCd/NiMH (1-16S) Pb (1-12S) Displ: 2,4, 320X240 LSD Provoní teplota: 0-40C Skladovací teplota: C Roměry: 115 x 130 x 52mm Hmotnost: 289g

6 NiCd/NiMN 1,2 Pb 2 LiFe 3,2 LiIon 3,6 LiPo 3,7 LiHV 3,8 1,4 2,46 3,65 4,1 4,2 4,35 Ne Ne 3,3 3,7 3,8 3,85 1,1 1,9 2,9 3,2 3,3 3,4 0,9 1,8 2,6 2,9 3 3,1 Ne Ne ANO Nominální napětí Konečené napětí Skladovací napětí Vybíjecí napětí Min. napětí před nabíjením Nabíjení s balancováním Nabíjení be balancování Počet článků Max. nab. proud Možnosti nabíjení Parametry nastavujte pečlivě. Chyba by mohla vést poškoení nabíječe, baterie, k požáru. Stránka 5

7 Potvrení velikosti nabíjecího proudu. Velikost nabíjecího proudu ovlivňuje životnost baterie. Nabíjecí resp. vybíjecí proud se obvykle onačuje v násobcích kapacity C. Příklad: Pokud je podle specifikace možno nabíjet baterii proudem 5C, pak povolený nabíjecí proud je 5x1000 = 5000mAh, tj. 5A. Někteří autoři dopučují pro dosažení nlepších výsledků nabíjet baterie LiPo proudem 1C. Pokud dopučenou velikost nabíjecího proudu nenáte, nastavte proud do 1C. Při velikosti proudu 1C trvá nabíjení plně vybitého stavu více než hodinu. Přesná doba ávisí na kvalitě článků baterie. Balancování nekvalitních článků na shodné napětí může dobu nabíjení výraně prodloužit. Stránka 6

8 Nastavení Nabíječ připojte ke droji a počkte na dokončení automatických testů nabíječe. V režimu Standby připojte k nabíječi baterii. Krátkým stiskem otočného ovladače se obraí menu s položkami: Zvolte úlohu: nabíjení, vybíjení, skladování Zvolte typ baterie Možnost úpravy maximálního napětí Nastavte počet článků. Nabíječ ho překontroluje. Zvolte proud : 0,1 20A (nabíjení), 0,1 5A (vybíjení) Start úlohy Krok pět Volba Typ baterie Napětí článku Počet článků Nastavení proudu Start Zpět Stránka 7

9 Nastavení nabíjení Setting Základní funkcí přístroje je nabíjení baterie, složené e sériově řaených článků. Pro nabíjení baterií LiPo důraně dopučujeme připojit také balanční konekt. Tak se jednotlivé články nabíjí rovnoměrně a na konci nabíjení mají články shodné napětí. Funkce skladování Napětí článků baterie se nastaví na velikost, při které je jí stárnutí minimální. To je v romeí cca 3,6 až 3,8V. Pokud je napětí článků nižší než skladovací, baterie se při operaci skladování vybíjí. V opačném případě se nabíjí. Kvůli úspoře času se v této operaci články baterie nebalancují s takovou dokonalostí, která se aplikuje v ostatních úlohách. To je nmální. Aktivace a oživení hluboce vybitých baterií Pokud požaduje oživit hluboce vybitou baterii, nastavte nabíjecí proud ve velikosti pouhých 0,1A. Po dosažení správného počátečního vybití je možno nastavit proud na obvyklou velikost. Hlubokým vybitím se ale baterie nenávratně poškoují. Při běžném provou se dopučuje vybíjet baterie na cca 20% jmenovité kapacity. Funkce měření vnitřního odpu Nabíječ měří vnitřní odp baterií typu Li. Aby bylo možno odp měřit, musí být baterie připojena lovými konekty i balančním konektem. Odp nele jistit okamžitě. Měření trvá cca 2-3 minuty. Po jištění velikosti vnitřního odpu může nabíječ automaticky měnit velikost nabíjecího proudu. Nabíječ není primárně určen k měření odpu, které je velmi obtížné. Pro jeho přesné jištění by bylo třeba použít specialiované profeonální přístroje. Naměřenou velikost je proto třeba brát jako ientační. I tak je velikost odpu velmi užitečná. Skvěle poslouží pro jištění kvality a aktuálního stavu baterie, jištění stavu jednotlivých článků baterie, opotřebení baterie atd. Stránka 8

10 Nastavení nabíjení Posouení ukončení nabíjení Během nabíjení je displ podbarven anžově. Když se barva mění na elenou, diference v napětí jednotlivých článků je menší, než 20mV. Nabíjení je v podstatě ukončeno a baterii je možno považovat a nabitou. Při dalším nabíjení se postupně vyrovnává napětí jednotlivých článků. To může trvat dost dlouho, další nárůst kapacity je ale jen velmi malý. Doba ávisí ména na kvalitě baterie. Pokud se diference ve velikosti napětí sníží na 10mV, displ se podbarví modře. Stránka 9

11 Displ parametrů Doba operace Typ nabíječe Procento nabití Aktuální proud Vložená kapacita Napětí článků Typ baterie, Aktuální stav Stránka 10

12 Specifikace Pro nastartování stiskněte rotační ovladač. Základní nastavení je následující: Podsvíceni disple Hlatost O systému Save Tři stupně Tři stupně a vypnuto Infmace o softare Uložení měněných položek Zrušení všech měn, výstup e systému Zrušení V romeí 9-32 V Napájecí napětí V romeí W Max. napájecí výkon Omeení výkonu droje napájení: Pokud použitý droj nemá dostatečný výkon (max. 160W), nastavte parametr na hodnotu, kterou může droj poskytnout. Příklad: pokud je napájecí napětí 12V a požadovaný napájecí výkon 10A, nastavte hodnotu na 120W. Minimální vstupní napětí: Napájecí baterie je chráněna před poklesem napětí pod stanovenou velikost. Příklad: pokud napájíte nabíječ autobaterie, nastavte takové napětí, aby bylo možno automobil před objedem domů nastartovat. Hlatost bučáku: výchoí nastavení je vypnuto (OFF). Zvuk může být potlačen, to se ale netýká vuků výstrah. Stránka 11

13 Řešení problémů Chyba během automatického testu po apnutí: pokud dojde k chybě, je gnaliována lným vukovým gnálem. Odpojte baterii, počkte cca 5 minut a kuste nabíječ apnout novu. Chyba apojení baterie: překontrolujte všechny konekty. Chyba může vniknout jich uvolněním, oxidováním apod. Chyba, která indikuje nestabilní napájení: Překontrolujte správné připojení k napájecímu droji. Překontrolujte nastavený maximální výkon napájení. Stránka 12

14 Prohlášení o shodě spevdu Rvbmjgjdbujpo Efdmbsbujpo Nabíječ us odpovídá relevantním předpisům EC B: 2010, CHAPTER 15, FCC Standard testu Výsledek EN :2006+ A1:2009+A2:2011 odpovídá EN :1997+ A1:2001+A2:2008 odpovídá M Po ukončení životnosti přístroje dodržujte přepisy o ukládání elektrického odpadu. Použijte místní sběrný dvůr a pod. Změny vyhraeny be předchoího uponění. Hořší model s.r.o. Slovanská 8, Pleň obchod@h Poslední revie: Stránka 13
