1 ROTAVIBRÁTOR R 2005 Technické údaje: Napájení 9 V DC akumulátorku, který je včetně nabíječky dodáván s přístrojem. Odebíraný proud 50 ma. Frekvence kmitání výměnného nástavce je seřiditelná knoflíkem umístěným ve spodní části přístroje v rozmezí 25 až 32 Hz. Výrobce nedoporučuje používat přístroj při nižších teplotách než +10 C, vzhledem k tomu že materiál z kterého je výměnný nástavec vyroben křehne, snáze se může při práci odlomit od přístroje a tím znehodnotit. HYGIENA: Výměnný nástavec přichází do styku s ústní dutinou pacienta. Z tohoto důvodu musí každý pacient používat svůj výměnný nástavec. Výměnný nástavec je možno u jednoho pacienta používat opakovaně, za předpokladu že je v čistém a nepoškozeném stavu. Před použitím je nutno výměnný nástavec omýt saponátovým prostředkem určeným k mytí nádobí (např. JAR), opláchnout čistou pitnou vodou a osušit. Část výměnného nástavce přicházející do styku s dutinou ústní je možno očistit namočením do vroucí vody. Před použitím je nutno nechat takto ošetřený výměnný nástavec vychladnout a osušit. POPIS PŘÍSTROJE: Přístroj se skládá ze tří částí: První částí je tělo vlastního přístroje. Druhou částí je výměnný nástavec. Třetí částí je zdroj bezpečného napětí. OVLÁDÁNÍ: Do třmenu v otvoru přední části přístroje zasuneme tenčím koncem výměnný nástavec, přičemž ohnutá část výměnného nástavce směřuje nahoru. Přístroj zapneme stisknutím tlačítka na rukojeti přístroje. Po zapnutí přístroje se rozsvítí miniaturní reflektor k osvětlení ústní dutiny pacienta a začne kmitat výměnný nástavec. Přístroj se vypne uvolněním stisku tlačítka na rukojeti přístroje, zhasne miniaturní reflektor k osvětlení ústní dutiny pacienta a přestane kmitat výměnný nástavec. SEŘÍZENÍ PŘÍSTROJE: Seřízení rychlosti kmitání výměnného nástavce.: Seřízení rychlosti kmitání provádí logopéd na svém jazyku. Do třmenu v přední části přístroje zasune svůj výměnný nástavec. Přístroj uchopí jednou rukou a palcem stiskne tlačítko,ohnutý konec kmitajícího výměnného nástavce vsune pod jazyk při současném vyslovování hlásky DDDDDDDDD. Druhou rukou pootáčí pozvolna knoflíkem potenciometru na spodní části přístroje tak dlouho dokud se hláska D se změní v hlásku R.. V případě že po oddálení výměnného nástavce od jazyka rozkmitaný jazyk nadále generuje místo hlásky DDDD hlásku RRRRRR je přístroj správně seřízen. Po seřízení rychlosti je nutno vyměnit logopédův výměnný nástavec za pacientův. S takto připraveným přístrojem je možno pracovat. Seřízení rozkmitu: Na zadní straně přístroje se nachází vroubkovaná matka stavěcího šroubu. Vyšroubováním matky směrem nahoru se zvyšuje rozkmit výměnného nástavce a současně se snižuje síla kterou působí na jazyk pacienta. Stejným způsobem se provádí kompenzace případné únavy vratné pružiny, v případě kdy je rozkmit výměnného nástavce nedostatečný. Poznámka: Aby se zabránilo poranění ústní dutiny nebo obličeje pacienta, je výměnný nástavec záměrně konstruován tak, aby se při přetížení lomem oddělil od přístroje. Z tohoto důvodu je část výměnného nástavce zasouvající se do třmenu zeslabena. Nástavec se láme v nejslabším místě a případné ostré hrany zůstávají uvnitř krytu přístroje. Pro vyjmutí zbytku výměnného nástavce z třmenu je nutno sejmout horní kryt přístroje. Je nutno odšroubovat čtyři šroubky držící horní kryt přístroje, sejmout horní kryt přístroje a zbytek zlomeného výměnného nástavce vytlačit z třmenu. Nasadit horní kryt přístroje a zašroubovat zpět čtyři šroubky držící horní kryt přístroje. Zasunout nový výměnný nástavec.

2 Metodický návod práce s ROTAVIBRÁTOREM. Rotavibrátor je jedna z mnoha pomůcek mechanických metod nácviku hlásky R. Úspěšnost závisí na těchto předpokladech: 1) Dítě zvládlo přesné artikulační postavení hlásek L DT N. 2) Dítě zvládlo postup substituční metodou ve shlucích tr, dr- 3) Dítě nacvičí základní artikulační postavení pro užití Rotavibrátoru. Ad. 1) Před nácvikem přesného artikulačního postavení hlásek L DT N předcházejí důsledně vedené průpravné cviky jazyka: -zvedání, kroužení, mlaskání, kmitání, tvoření trubičky, tvoření špičky -vše provádíme před zrcadlem a vhodně motivujeme podle věku dítěte. Pak teprve následuje nácvik správného artikulačního postavení výše uvedených hlásek. Ad. 2) Substituční metodou započneme nácvik hlásky R - spojení tr/d - dr/d, náhradní hlásku d dítě vyslovuje lehce, jemně a hbitě. Ad. 3) Dítě zvedá jazyk na přední okraj alveol a rozvine celý okraj hrotu-dyšně tvoří (nahlas) t d Přitom cítí na dásních chvění-šimrání. Jakmile toto dokáže, vložíme pod okraj jazyka kmitající výměnný nástavec Rotavibrátoru a po několika pokusech slyšíme trrrrrrrrrrrrrrrrrrrrr nebo drrrrrrrrrrrrrrrrrr případně rrrrrrrrrrrrrrrrrrrrrr. Zpočátku necháme dítěti jen kmitat jazykem a v dalších lekcích zkoušíme: trrrr-há trrrrr-hej trrrrr-ká trrrrr-kej pak slova s otevřenými slabikami: trrá-, trrrrro-, rrrrrrá-, rrrrro-, rrrro-ky, rrrré-hy atd. Další kroky volíme individuálně ve smyslu substituční metody. Vědomé rozkmitání jazyka podmiňujeme i tak, že pomalu oddalujeme špičku rozkmitaného nástavce Rotavibrátoru od jeho jazyka. Dítě cítí chvění a kmitá jazykem dál. Velmi se osvědčilo zacvičenému dítěti zapůjčit přístroj k domácímu nácviku. Délka nácviku je asi tři měsíce. Úporné jsou rotacismy velární, jejichž náprava je delší a to zpravidla spočívá v obtížnosti automatizace - tedy v používání v hovorové řeči. Je možné, že se nejprve podaří vyvození hlásky Ř a to, když dítě tvoří t d a jazyk je rozkmitán Rotavibrátorem, zvláště má-li dítě sklon k malému čelistnímu úhlu. Úzkostné děti odmítají práci s Rotavibrátorem, pak pomůže mnohdy skupinová forma, nesmíme však na děti naléhat. Upozorňujeme ještě na nutnost získání zkušeností, kdy je nejvhodnější začít cvičení s Rotavibrátorem. Včasné cvičení - kdy ještě nejsou vytvořené podmínky, nevede k zdárnému výsledku. Rotavibrátor je jen pomůckou s kterou je třeba se naučit zacházet, nejdůležitější je osobnost logopéda a jeho odborná erudovanost. ZÁRUČNÍ LIST Výrobní číslo:. Datum odeslání: Adresa zákazníka:.. Výrobce poskytuje záruku na přístroj (kromě akumulátoru 9V, u něhož je životnost omezena počtem nabíjecích cyklů) po dobu dvou roků od jeho odeslání zákazníkovi, při dodržení všech všeobecně platných zásad pro reklamace. Při případné reklamaci odešlete přístroj k opravě na adresu : Josef Tajovský, Nedbalova 2412, Karviná Nové Město, PSČ mobil: IČO: Revize dokumentu:

3 Obrázkový návod k použití. VÝMĚNA - DOBÍJENÍ AKMULÁTORU Univerzální nabíječka Ni Cd akumulátorů. Vyjměte akumulátor ze schránky akumulátoru (viz obrázek č.1 až 6). Nasuňte konektory pólů akumulátoru do příslušného konektoru nabíječky (viz obrázek č 7) a připojte zástrčku nabíječky do síťové zásuvky 230V. Na nabíječce se rozsvítí červené kontrolní svítidlo. Doba nabíjení činí 5-10 hodin. Nabíječka nemá žádné automatické funkce, proto po uplynutí času nabíjení odpojte nabíječku od sítě vytažením zástrčky nabíječky ze síťové zásuvky 230V a vyjměte z nabíječky nabitý akumulátor (viz obrázek č 8). Nabitý akumulátor vložte zpět do schránky akumulátoru (viz obrázek 9 až 12). Upozornění: Nesmí se nabíjet jiné články než Ni-Cd. Zejména u alkalických baterií hrozí při jejich nabíjení exploze, nebo vytečení elektrolytu. Připojovací konektory pólů akumulátoru chraňte před zkratem (spojením kovovým vodivým předmětem). Při zkratu se naráz uvolní velké množství energie, které může akumulátor znehodnotit, případně způsobit jiné škody. Obrázek č.1 Obrázek č. 2 Otevření schránky akumulátoru Zasunout výměnný nástavec do drážky schránky akumulátoru Obrázek č.3 Obrázek č. 4 Pootočením výměnného nástavce Uložení akumulátoru v otevřené schránce akumulátoru kolem své osy dojde k otevření schránky akumulátoru

4 Obrázek č.5 Obrázek č. 6 Vysunutím kabelu z drážky schránky Odpojení akumulátoru od kabelu dojde k uvolnění akumulátoru Obrázek č.7 Obrázek č. 8 Připojení akumulátoru k nabíječi Odpojení akumulátoru od nabíječe

5 Obrázek č.9 Obrázek č. 10 Zpětné připojení kabelu k akumulátoru Zpětné vložení akumulátoru do schránky Obrázek č.11 Obrázek č. 12 Zpětné nasazení krytu schránky akumulátoru Zpětné uzavření schránky akumulátoru PŘÍPRAVA PŘÍSTROJE K PROVOZU Obrázek č.13 Obrázek č.14 Vyjmutí výměnného nástavce Nasazení výměnného nástavce

6 Obrázek č.15 Obrázek č. 16 Seřízení rychlosti kmitání Seřízení rozkmitu výměnného nástavce a) Ukazováčkem stisknout spoušť b) Pootáčením knoflíku ve spodní části přístroje nastavit správnou rychlost kmitání výměnného nástavce DRŽENÍ PŘÍSTROJE Obrázek č.16 Obrázek č.17 Držení přístroje logopedem Držení přístroje pacientem Obrázek č. 18 Možné držení přístroje, aniž by bylo nutno rozbalit napájecí kabel

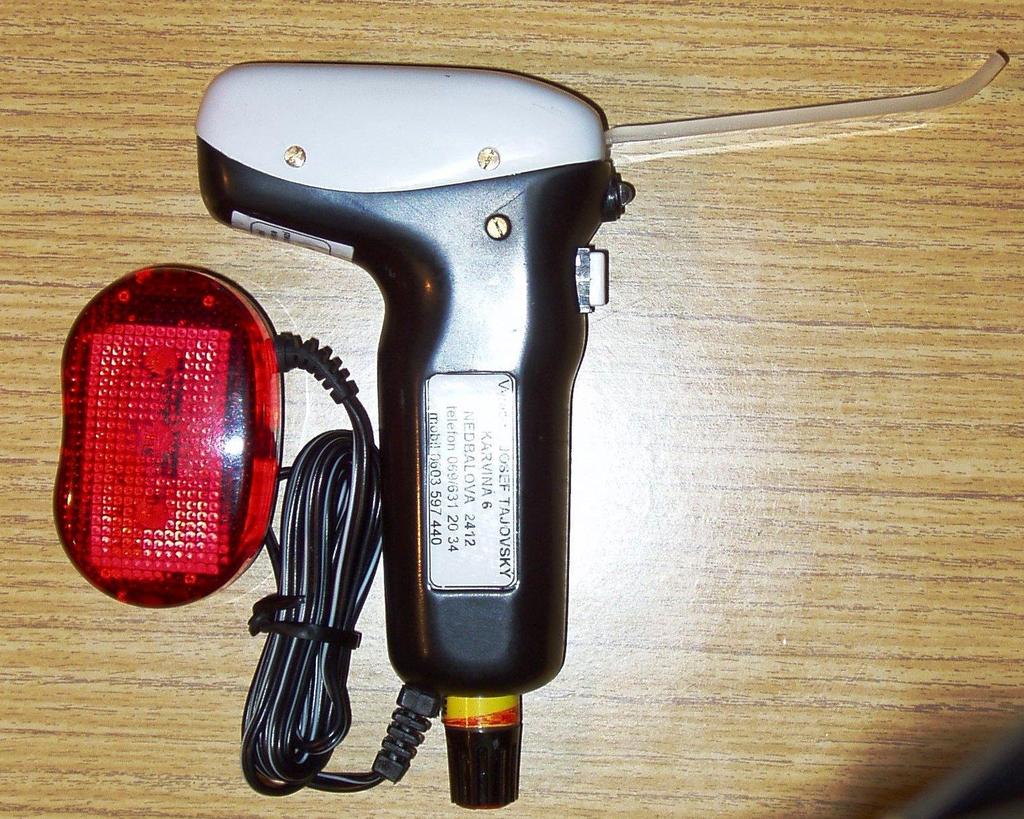

7 Obrázek č.19 Pohled na přístroj ULOŽENÍ PŘÍSTROJE Obrázek č 20 Obrázek č. 21 Uložení přístroje v pohotovostní poloze Uložení přístroje v ochranném obalu

8 VYJMUTÍ ZLOMENÉHO VÝMĚNNÉHO NÁSTAVCE Obrázek.č 22 a. Obrázek č. 22 b. Postup při vyjmutí zlomeného výměnného nástavce odšroubování čtyř šroubů na horním krytu přístroje Obrázek č 23 Obrázek č. 24 Sejmutí horního krytu přístroje Vytlačení zbytku zlomeného výměnného nástavce Postup při zpětné montáži horního krytu: nasazení horního krytu (viz obr. 23) a jeho připevnění čtyřmi šrouby (viz obr. 22a, 22b)
