1 Návod k údržbě Plynový kondenzační kotel MGK MGK MGK MGK MGK MGK WOLF GMBH / POSTFACH 1380 / D MAINBURG / TEL / FAX / Art.-Nr.: _ Změny vyhrazeny CZ CZ

2 Obsah 1. Bezpečnostní pokyny Vypnutí zařízení Demontáž krytu hořáku / opláštění Kontrola elektrod Čištění hořáku Čištění výměníku tepla Čištění kondenzátní vany Údržba neutralizačního zařízení Údržba čerpadla kondenzátu / sifonu Údržba potrubí pro přívod vzduchu a odvod spalin Kontrola elektrických kontaktů Opětovné uvedení do provozu Kontrola funkčnosti Seznam potřebných dílů Protokol o údržbě _201701

3 1. Bezpečnostní pokyny Je nutné, aby se pracovníci pověření odpovídajícími pracemi, seznámili ještě před zahájením montáže, uváděním do provozu nebo před prováděním údržby s těmito pokyny. Požadavky uvedené v tomto návodu musí být bezpodmínečně dodrženy. Nebudou-li dodrženy pokyny k montáži, odpadají veškeré nároky ze záruky vůči firmě WOLF. Montáž, uvedení do provozu a údržbu kotle včetně jeho příslušenství provést pouze oprávněné osoby autorizované výrobcem nebo distributorem - dále jen oprávněné osoby. Práce na elektrických komponentech (např. regulace) může dle VDE 0105 část 1 provádět pouze kvalifikovaní pracovníci. Je nutné dodržet předpisy VDE a místní předpisy elektroenergetické distribuční společnosti. Kotle smí být provozovány pouze v rozsahu výkonů a teplot, které jsou uvedeny v technické dokumentaci firmy WOLF. Kotle jsou určeny výhradně pro použití do teplovodní otopné soustavy podle EN Bezpečnostní a monitorovací zařízení nesmějí být odstraněna, přemostěna nebo jiným způsobem vyřazena z provozu. Kotel smí být provozován pouze v technicky bezvadném stavu. Poruchy a poškození, které smí ovlivnit nebo narušit bezpečnost, musí být okamžitě odborně opraveny. Vadné součásti a komponenty smí být nahrazeny výhradně originálními náhradními díly WOLF. V tomto popisu jsou použity dále uvedené symboly a výstražné značky. Tato důležitá upozornění se týkají ochrany osob a technické provozní bezpečnosti. Pozor Tato bezpečnostní upozornění označuje návody a pokyny, které je třeba přesně dodržet, aby se předešlo ohrožení nebo poranění osob a zabránilo se poškození kotle. Nebezpečí úrazu elektrickým proudem při doteku elektrických konstrukčních dílů! Pozor: Před demontáží ochranného krytu vypněte hlavní vypínač. Nikdy se nedotýkejte elektrických částí a kontaktů, když je zapnutý hlavní vypínač. Hrozí nebezpečí zasažení elektrickým proudem s následkem ohrožení zdraví nebo smrti. Připojovací svorky jsou pod napětím, i když je hlavní vypínač na kotli vypnutý. Upozornění označuje technické návody a pokyny, které je třeba dodržet, aby se zabránilo poškození kotle a předešlo poruchám. Součásti kotle mohou být velmi horké a hrozí nebezpečí těžkého popálení. Proto vždy před zahájením montážních prací nechte kotel vychladnout. Je třeba provést pracovní výkon Vizuální kontrola _

4 1. Bezpečnostní pokyny Všeobecné pokyny Všechny práce údržby smí provádět pouze oprávněné osoby. Pravidelná roční údržba a výhradní používání originálních náhradních dílů Wolf jsou pro bezporuchový provoz a dlouhou životnost vašeho kotle velmi důležité. Doporučujeme uzavřít smlouvu na údržbu s oprávněnou servisní firmou. Při úniku plynu uzavřete plynový uzávěr, otevřete okna a dveře, nezapínejte žádný elektrický vypínač, nevstupujte s otevřeným ohněm, z místa mimo nebezpečí kontaktujte distributora plynu a autorizovaný odborný servis! plynová přípojka: Nebezpečí otravy a výbuchu unikajícím plynem. Při úniku spalin vypněte zařízení, otevřete okna a dveře, kontaktujte odborný servis. ovládací skříňka Nebezpečí úrazu elektrickým proudem. zapalovací transformátor, vysokonapěťová zapalovací elektroda, kombinovaný plynový ventil, hlídač tlaku plynu, ventilátor, spalovací komora Nebezpečí úrazu elektrickým proudem, nebezpečí otravy unikajícím plynem, nebezpečí výbuchu plynu, nebezpečí popálení při dotyku horkých částí _201701

5 2. Vypnutí zařízení Hlavním vypínačem vypněte kotel. hlavní vypínač Připojovací svorky jsou pod napětím, i když je hlavní vypínač na kotli vypnutý. Zařízení vypněte. Uzavřete plynový uzávěr _

6 3. Demontáž krytu hořáku / opláštění 3 x 4 x L Kotel nechte vychladnout! _201701

7 Stáhněte kabel ionizační elektrody. Stáhněte kabel zapalovací elektrody. Uvolněte šrouby na ionizační elektrodě a elektrodu vytáhněte. 4. Kontrola elektrod Uvolněte šrouby na zapalovací elektrodě a elektrodu vytáhněte. Ionizační elektrodu vyměňte Zkontrolujte zapalovací elektrodu, vyměňte ji, jestliže je opotřebovaná nebo je poškozený keramický izolátor. Namontujte zapalovací elektrodu s novým těsněním. Namontujte ionizační elektrodu s novým těsněním. Připojte kabel ionizační elektrody. Připojte kabel zapalovací elektrody _

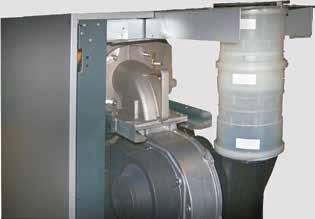

8 Uvolněte 4 šrouby na přírubě hořáku u ventilátoru. Ventilátor spusťte a položte na konzolu. 5. Čištění hořáku Uvolněte 4 šrouby na přírubě hořáku ke kotli, aby se uvolnil z výměníku tepla. Sejměte přírubu hořáku. Hořák vytáhněte z kotle a vyčistěte jej stlačeným vzduchem nebo vysavačem _201701

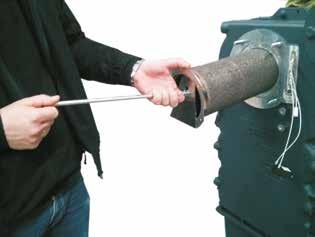

9 5. Čištění hořáku Hořák znovu nasaďte. Pozor: Hořák musí být uložen v zadní části kotlového tělesa na opěrných bodech. V opačném případě, není posun možný. opěrné body Zpětná montáž v opačném pořadí Hořák u MGK-2-800/1000 je příliš dlouhý na to, aby se dal rukama zvednout na dva opěrné body v koncovém členu. Proto je u kotle MGK i u MGK k dispozici podpěrná konzola. Při montáži hořáku zafixujte hořák palcem proti přetočení a pak jej zasuňte do tělesa kotle. Vyměňte těsnění příruby hořáku _

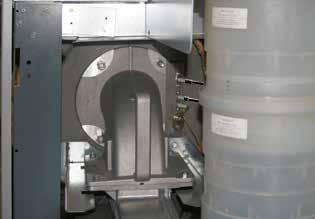

10 5. Čištění hořáku Vyměňte O-kroužek, dbejte při tom, aby správně dosedl! Zkontrolujte, má-li zpětná klapka (pokud je k dispozici) lehký chod, a jestli není poškozená _201701

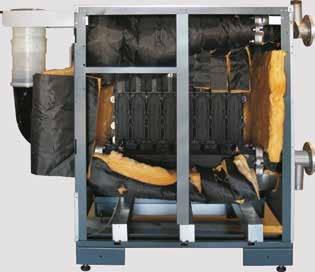

11 Demontujte kryt hořáku a opláštění podle popisu na straně Čištění výměníku tepla Rozeberte tepelnou izolaci kotlového tělesa tak, aby se mohla vyjmout čisticí víka. Klíčem č. 10 uvolněte 6 matic na každém čisticím víku a čistící víka vyjměte. Meziprostory, pokud jsou znečistěné, vyčistěte speciálním nářadím (k dodání jako příslušenství obj. č.: ). Namontujte čisticí víka s těsněním. Tepelnou izolaci vraťte do původní polohy _

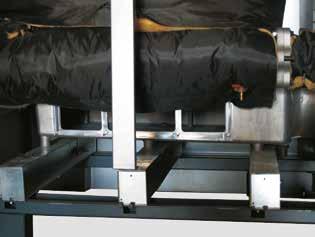

12 Klíčem č. 10 odšroubujte 8 matic na krytu kondenzátní vany a kryt odejměte. 7. Čištění kondenzátní vany Vysajte kondenzátní vanu vysavačem pro vysávání za mokra. Kryt s těsněním znovu namontujte _201701

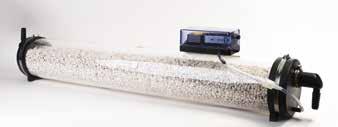

13 8. Údržba neutralizačního zařízení Pokud budou použity cizí zařízení pro neutralizaci a čerpání kondenzátu dodržujte příslušné návody. Počáteční náplň granulí stačí při normálním provozu s přibližně hodinami provozu za rok na dobu nejméně jednoho roku. Pro zajištění správné funkce musí být nejméně jednou za rok provedena kontrola neutralizačního zařízení. Za tímto účelem je nutno granulát vyměnit. Údržba neutralizačního zařízení Odpojte hadice na kondenzát a vzduch z boosteru a neutralizační zařízení vyjměte z kotle ven. Neutralizační zařízení postavte a zbývající kondenzát nechte vytéci. Černý pryžový kryt odšroubujte a starý granulát vyprázdněte do pytle na odpadky. Granule mohou být likvidovány společně s běžným komunálním odpadem. Zkontrolujte vstupní a výstupní koleno, jestli není ucpáno. Nasypte nový granulát. Může být použit buď granulát z kanystru o hmotnosti 5 kg (obj. č.: ) nebo granulát Fill&Go System (obj. č.: ). Granulát Fill&Go System je uložen v 3,75 kg těžkých plastových vacích, které se vloží přímo do neutralizačního zařízení. Plastový vak se pak při styku s vodou samočinně rozpustí. Hmotnost náplně granulí [kg] balení Fill&Go MGK MGK MGK MGK MGK MGK pro typ 08/BGN 11 pro typ 04/BGN 5 pro typ 08/BGN 3 pro typ 04/BGN nalepovací štítek pro plný stav vzduchová hadice se zpětným ventilem 2 vzduchové promíchávací čerpadlo - booster 3 servisní kryt 4 vstupní a výstupní koleno se sítkem 5 granulát Neutralizační zařízení znovu uzavřete, zasuňte je pod kotel a všechny hadice opět připojte. Likvidace Zbytky granulí mohou být likvidovány společně s běžným komunálním odpadem. Zařízení pro čerpání kondenzátu (příslušenství) Zařízení pro čerpání kondenzátu Wolf je připraveno pro připojení a může být integrováno do MGK-2. Síťový kabel a výstup alarmu zařízení pro čerpání kondenzátu připojte ke svazku kabelů (viz obrázek). Včetně 6 m hadice z PVC pro odvod kondenzátu _

14 9. Údržba čerpadla kondenzátu / sifonu Údržba čerpadla kondenzátu Nádrž na kondenzát vyjměte a vyčistěte ji. Čerpadlo vyčistěte. Údržba sifonu Sifon odšroubujte od nádoby na kondenzát a od připojení k neutralizaci. Vypláchněte nečistoty v sifonu. Zkontrolujte hadice pro odvod kondenzátu a případné znečištění vypláchněte. Sifon naplňte vodou, přišroubujte a zkontrolujte těsnost spojů _201701

15 Kontrola přívodu spalovacího vzduchu U provozu závislém na vzduchu z prostoru instalace zkontrolujte, zda není otvor pro sání vzduchu na horní straně kotle zanesen nečistotami. Pokud je instalován filtr vzduchu, vyčistěte jej tlakovým vzduchem nebo vysavačem. U provozu nezávislém na vzduchu z prostoru zkontrolujte, zda je otvor pro sání vzduchu volně přístupný. Ke kontrole je třeba dvojité hrdlo vysunout nahoru. 10. Údržba potrubí pro přívod vzduchu a odvod spalin filtr přívodu vzduchu měřící otvor Kontrola odvodu spalin Zkontrolujte těsnost potrubí odvodu spalin. V případě potřeby vyměňte těsnění. Měřící otvor musí být zavřený. Sifon u lapače kondenzátu musí být těsně připojen a naplněn vodou. sifon Zkontrolujte kvalitu oběhové vody a hodnoty zapište do revizní knihy kotle. Předepsané hodnoty, viz návod k montáži _

16 11. Kontrola elektrických kontaktů Vizuální kontrola elektrických kontaktů Zkontrolujte pevné usazení kontaktů snímačů snímač tlaku spalin Ionizační elektroda zapalovací elektroda přídavný bezpečnostní termostat zapalovací transformátor snímač teploty kotle snímače teploty havarijních termostatů estb1 a estb2 snímač teploty vratné vody plynový kombinovaný ventil s manostatem plynu snímač tlaku vody napouštěcí a vypouštěcí kohout snímač teploty spalin zapalovací transformátor plynový kombinovaný ventil s manostatem plynu _201701

17 12. Opětovné uvedení do provozu Namontujte kryt hořáku a opláštění. 3 x 4 x L Znovu zajistěte napájení ze sítě. Opětovné uvedení do provozu Jističe zapněte, uzávěr plynu spotřebiče otevřete a kotel zapněte. Zkontrolujte těsnost plynového a vodovodního potrubí. Hlavním vypínačem kotel zapněte. hlavní vypínač _

18 13. Kontrola funkčnosti 14. Seznam potřebných dílů Proveďte kontrolu funkčnosti a) Otevřete uzávěr plynu spotřebiče a pomocí přístroje na vyhledávání netěsností zkontrolujte trasu až po plynový kombinovaný ventil. b) Uveďte kotel do provozu! Kotel nastartuje a je zapálen hořák. c) Pomocí přístroje na vyhledávání netěsností zkontrolujte místa spojů za plynovým kombinovaným ventilem. Měření spalin Měření spalin provádějte při servisním provozu. Hodnoty zapište do protokolu o údržbě. V případě potřeby nastavte nové hodnoty CO 2 (viz také montážní návod). Kontrola těsnosti Zkontrolujte plynové a vodovodní potrubí (netěsnosti, koroze, stárnutí). Zkontrolujte bezpečnostní zařízení. Seznam potřebných dílů 1 servisní sada MGK-2, skládající se z: obj. č čistící plechový nástroj s rukojetí obj. č ,3 kg balení náplně pro neutralizaci obj. č ,0 kg balení náplně pro neutralizaci obj. č měřicí zařízení pro měření emisí (podle BimSch) náhradní balení Fill & Go pro neutralizaci obj. č _201701

19 15. Protokol o údržbě Přehled pracovních výkonů a protokol o údržbě Č. Pracovní výkon Bod protokolu Bod protokolu 1 Vypněte kotel, vypněte nouzový vypínač. 2 Odpojte napájení kotle. 3 Uzavřete přívod plynu. 4 Sejměte opláštění. 5 Odpojte přívody ionizační a zapalovací elektrody. 6 Vyměňte elektrody. O O 7 Vyměňte těsnění. O O 8 Vymontujte hořákovou jednotku a vizuálně jej zkontrolujte. O O 9 Hořák, zapalovací a ionizační elektrodu znovu namontujte. 10 Sejměte servisní kryt výměníku tepla. O O 11 Zkontrolujte těsnění servisního krytu výměníku a znovu jej namontujte. O O 12 Vyčistěte výměník tepla kotle. O O 13 Vyčistěte kondenzátní vanu. O O 14 Vyměňte granulát v neutralizačním zařízení. O O 15 Sifon vyčistěte, naplňte jej, namontujte a zkontrolujte těsnost spojů. O O 16 Zkontrolujte elektrické konektorové spoje. O O 17 Zkontrolujte potrubí vedoucí plyn a vodu na těsnost, korozi a stárnutí. O O 18 Vizuálně zkontrolujte expanzní nádobu. O O 19 Zkontrolujte kvalitu oběhové vody. O O 20 Zkontrolujte funkci bezpečnostních zařízení (pojistný ventil). O O 21 Zkontrolujte nasávací otvory. O O 22 Otevřete přívod plynu. O O 23 Zapněte kotel. O O 24 Zkontrolujte těsnost potrubí pro odvod spalin. O O 25 Zkontrolujte zapalování. O O 26 Zkontrolujte, zda je vstup pro přívod vzduchu volný. O O 27 Měření spalin při servisním provozu. O O 28 Teplota spalin. C C 29 Obsah oxidu uhličitého (CO 2 ) % % 30 nebo kyslíku (O 2 ). % % 31 Obsah oxidu uhelnatého (CO). % % 32 Ztráta spalinami. % % Potvrzení údržby (datum, firemní razítko, podpis) _

20 15. Protokol o údržbě Přehled pracovních výkonů a protokol o údržbě Č. Bod protokolu Bod protokolu Bod protokolu Bod protokolu Bod protokolu Bod protokolu O O O O O O 7 O O O O O O 8 O O O O O O 9 O O O O O O 10 O O O O O O 11 O O O O O O 12 O O O O O O 13 O O O O O O 14 O O O O O O 15 O O O O O O 16 O O O O O O 17 O O O O O O 18 O O O O O O 19 O O O O O O 20 O O O O O O 21 O O O O O O 22 O O O O O O 23 O O O O O O 24 O O O O O O 25 O O O O O O 26 O O O O O O 27 O O O O O O 28 C C C C C C 29 % % % % % % 30 % % % % % % 31 % % % % % % 32 % % % % % % Potvrzení údržby (datum, firemní razítko, podpis) _201701
