1 Svařování v praxi Bezpečnost práce při svařování Ing. Karel Kovanda, Ph.D., IWE ČVUT - Fakulta Strojní Ústav strojírenské technologie karel.kovanda@fs.cvut.cz Technická 4, Praha 6, tel.:

2 Legislativní předpisy svařování Kdo může vykonávat svářečské práce? Kvalifikovaná osoba, po absolvování školení ve výukovém středisku, certifikovaném pod ANB ČSN Zaškolení pracovníků a základní kurzy ČSN EN 287-1,6 a ČSN EN ISO ,3,4,5 Svařování zkoušky svářečů tavné svařování Svářečské oprávnění má omezenou platnost (2 roky), je nutné lékařské vyšetření 1x5 let do 50 let věku, 1x3 roky nad 50 let Bezpečnostní ustanovení pro svařování ČSN Projektování a příprava pracovišť ČSN Provoz ČSN Plamenové svařování kovů a řezání kovů ČSN Obloukové svařování kovů ČSN Odporové svařování kovů

3 Nebezpečí při svařování

4 Nebezpečí při svařování Na svářečských pracovištích se téměř vždy vyskytují velmi vysoké teploty a lokálně i roztavený kov nebezpečí požáru, spálení apod. Při svařování se vytváří zdraví škodlivé zplodiny, záření a aerosoly nebezpečí poškození zdraví Je proto vždy nutné včas a s dostatečnou účinností volit všechny dostupné prostředky ke snížení hrozícího nebezpečí a zajištění bezpečnosti práce.

5 Nebezpečí při svařování Svářečské práce musí být zajišťovány tak, aby nedošlo k: - požáru nebo výbuchu, - úrazy rozstřikem roztaveného kovu a strusky, - ohrožení pohybujícími se částmi svařovacího zařízení, - škodlivých plynů, par a aerosolu, dále pak účinků záření a nadměrného hluku. Bezpečnostní opatření na svářečských pracovištích musí být adekvátní povaze prováděných prací.

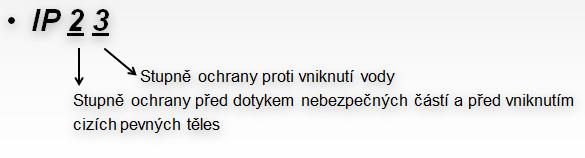

6 Ochrana před úrazem elektrickým proudem Průchod elektrického proudu lidským tělem může být životu nebezpečný i při velmi nízkých hodnotách. Riziko při použití střídavého proudu je cca 4x větší narušení tepové frekvence Bezpodmínečně vyloučit možný dotyk pracovníka s živými částmi zařízení a zamezit zbytečným poruchám: z důvodů jeho špatného stavu případně porušení jeho chladicího okruhu, poškozených svařovacích kabelů, chybného uzemnění apod. Všichni pracovníci musí znát zásady poskytování první pomoci při úrazu elektrickým proudem. Pro venkovní práci se doporučuje používat krytí min. IP 23.

7 Ohrožení zdraví

8 Ohrožení zdraví škodlivinami trvalé poškození Rizikové specifické faktory: Svářečský aerosol kouř, dým, aerosoly Záření - Elektrický oblouk, roztavený kov nebo hořící plamen = zdroj tepelného (infračerveného), světelného i ultrafialového záření Hluk - MIG/MAG svařování zkratovým přenosem má hlučnost db(a) Plazmové řezání se stlačeným plynem pak kolem 110 db(a). Nejhlučnější je drážkování uhlíkovou elektrodou db(a) =práh bolestivosti. Rizikové nespecifické faktory: Neúnosné MPK (mikroklimatické podmínky) Nevyhovující osvětlení min. 500 lx Nadměrná fyzická a neuropsychická zátěž

9 Ohrožení zraku Radiové vlny Záření X Optické záření Záření gama Infračervené záření - Spaluje sítnici - Spaluje rohovku - Přehřívá sklivec - Přehřívá čočku Slepota, záněty Viditelné světlo - Poškození sítnice - Nablikání - Zánět spojivek - Úžeh - Oslepení UV záření (krátké vlnové délky) UV-A Zakalení čočky (dlouhodobý vliv) Zánět, šedý zákal UV-B Zánět rohovky (Svářečský symptom) UV-C Při absorpci vzduchem žádné riziko

10 Ohrožení zraku Záření svařovacího oblouku infračervené viditelné ultrafialové A B C A B C čočka sítnice Oční katar Svářečský symptom rohovka

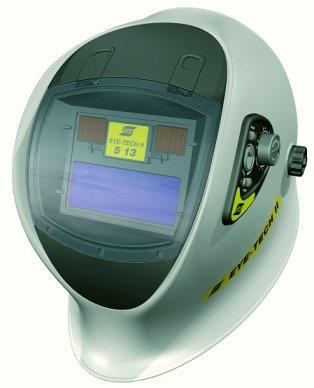

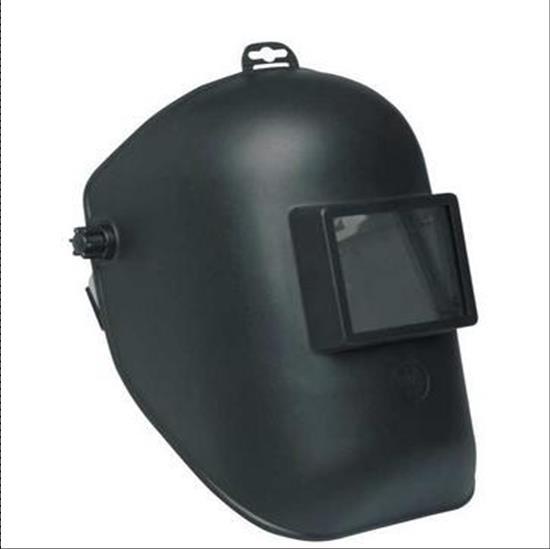

11 Ohrožení zraku způsoby osobní ochrany Způsoby osobní ochrany - kvalitní svařovací kukla je nejlepším preventivním prostředkem před zářením.

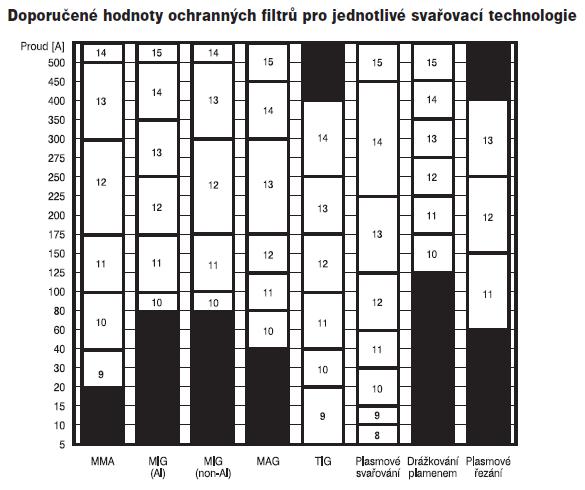

12 Ohrožení zraku způsoby osobní ochrany

13 Ochranné sklo IR-UV-Filtr (permanentní LCD 1 a 2 Ochranné sklo Ohrožení zraku způsoby osobní ochrany Automaticky tmavnoucí filtr (ADF) Čočka Sítnice Svařovací oblouk A B C A B C Rohovka UV/IR filtr trvale pohlcuje 99.99% škodlivého záření, nezávisle na stavu LCD, tj. na úrovni ztmavnutí.

14 Ohrožení zraku způsoby osobní ochrany Důležité parametry: Rychlost zatemnění DELAY doba po svařování, za kterou se přepne filtr do stavu průhlednosti SENSITIVITY nastavení citlivosti senzorů pro zaměnění (při jaké intenzitě se filtr aktivuje, důležité pro TIG svařování) ČSN EN A1 Prostředky k ochraně očí Automatické svářečské filtry 1/1/1/2 Optická třída samostmívacích kazet Úhlová závislost-zachování nepropustnosti kazety při dopadu světla ze strany Propustnost ochrana zraku proti ultrafialovému a infračervenému záření Rozptyl odolnost proti nežádoucím odleskům vznikajícím v samostmívacích kazetách Optická třída 1=permanentní, 2=občasné, 3=pouze krátkodobé nošení Značení: 1 (nejlepší) 3 (nejhorší)

15 Preventivní ochrana aerosol, dým, kouř Při práci v uzavřených prostorách (např. nádobách) zajistit dostatečný přívod vzduchu i z hlediska potřebného obsahu kyslíku Celková instalovaná vzduchotechnika musí zabezpečit zajištění limitních koncentrací škodlivin i pro okolní pracovníky (150 m 3 /hod) - odsávání Před svařováním odstranit antikorozní nátěry a ochranné povlaky minimálně 25 až 50 mm na obě strany od svarových hran Díly, odmašťované před svařováním chlorovanými uhlovodíky, musí být dokonale vysušeny

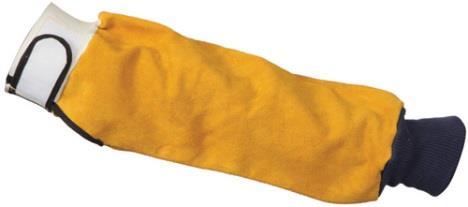

16 Způsoby osobní ochrany Popáleniny bývají nejčastěji způsobeny rozstřikem rozžhaveného kovu z tavné nebo řezné lázně. Způsoby osobní ochrany - pro ochranu těla je bezpodmínečně nutné použít dobrý, nehořlavý pracovní oděv. Samozřejmostí jsou svářečské rukavice, návleky, zástěry, boty

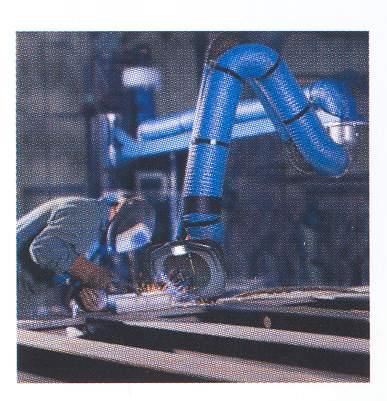

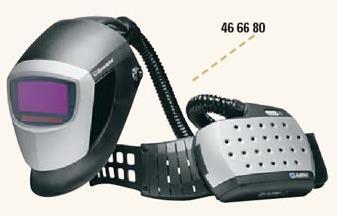

17 Způsoby osobní ochrany Centrální odsávání každého pracoviště nebo používání mobilních odsávacích jednotek s mechanickou i chemickou filtrací. Osobní filtrace nebo přívod čerstvého či filtrovaného vzduchu do svařovací kukly. Dýmy, zplodiny a aerosoly mohou způsobit podráždění očí, kůže a dýchacího systému i daleko vážnější zdravotní komplikace okamžitě, ale také po mnoha letech. Svařování v těžkých provozech Odsávané hořáky Osobní filtrace

18 Požární nebezpečí

19 Požární nebezpečí Dodržování základních pokynů: odstranit veškeré hořlavé nebo výbušné látky z pracoviště (viz definice zák. 197/1997 Sb.) díly z hořlavých látek, které není možno z místa odstranit, je nutno překrýt nehořlavým materiálem (kat. A,B dle ČSN ) vybavit pracoviště hasicími prostředky zajistit měření a dodržování přípustné bezpečné koncentrace: hořlavých plynů, kapalin, par, nebo prachu ve směsi se vzduchem nebo jiným okysličujícím prostředkem a zajistit příslušné odsávání pokud je třeba, zajistit ochlazování okolní konstrukce či předmětů rozmístit technické zábrany proti nebezpečnému rozstřiku či působení jisker nebo plamene v případě potřeby zajistit dozor po svařování

20 Požární nebezpečí Požár dodávky v Ostravě 2010/09 U požáru zasahovalo pět jednotek hasičů, naštěstí nebyl nikdo zraněn řekl mluvčí moravskoslezských hasičů. Příčinou vzniku požáru je podle vyšetřovatelů závada na svařovací soupravě, která se v dodávce projevila ve chvíli, kdy topenáři svařovali uvnitř rodinného domku. Škoda na dodávce Citroen 100 tisíc korun.

21 Požární bezpečnost při svařování Vyhláška Ministerstva vnitra ČR č. 87/2000 Sb. Vztahuje se na svařování (drážkování, tepelné dělení kovových i nekovových materiálů,...), pokud je prováděno: plamenem, elektrickým obloukem, plazmou, elektrickým odporem, laserem, třením, aluminotermickým svařováním, používání elektrických pájek, benzínových pájecích lamp nahřívání živic v tavných nádobách.

22 Vyhláška MV č. 87/2000 Sb. Mimo jiné řeší: zvláštní požárně-bezpečnostní opatření při svařování návod na správné použití hasících prostředků svářečská pracoviště, požární dohled (zahájení a ukončení prací v nebezpečných prostorách) základní rizika při svařování Provádí hodnocení požárních nebezpečí, stanovuje opatření proti vzniku a šíření požáru, kdy se nesmí svařování zahájit a určuje požadavek na kvalifikaci svářečů.

23 Práce se zvýšeným nebezpečím

24 Práce se zvýšeným nebezpečím Prasklé horkovodní potrubí

25 Práce se zvýšeným nebezpečím Potrubní systémy, uzavřené prostory

26 Práce se zvýšeným nebezpečím Oprava palivové nádrže, podběhy, podlahy

27 Práce se zvýšeným nebezpečím Práce se zvýšeným nebezpečím jsou takové, které se provádějí v : Uzavřených a těsných prostorech (nádrže, kotle, potrubí) V mokrých, vlhkých nebo horkých prostředích (snižujících elektrický odpor) V nádobách, potrubích nebo zařízeních, které jsou znečištěny nebo obsahovaly látky hořlavé nebo hoření podporující nebo látky ohrožující zdraví (žíraviny, chemikálie) V prostorech s nebezpečím požáru nebo výbuchu Pod vodou Ve výškách

28 Práce se zvýšeným nebezpečím Práce se zvýšeným nebezpečím jsou takové, které se provádějí v : V pracovním ovzduší s překročením průměrných hodnot NPK-P nebo s překročením přípustného množství svářečského dýmu V prostředí s vyšší intenzitou záření, než je hygienicky přípustné V prostředí, kde ekvivalentní hladina zvuku překračuje nejvyšší přípustnou hladinu hluku V prostředí, kde nejvyšší přípustná dlouhodobá MKP zátěž pracovníků překračuje limity

29 Bezpečnostní opatření při práci se zvýšeným nebezpečím Při zvýšeném nebezpečí se smí svařovat pouze na písemný příkaz a po vykonání v něm nařízených doplňujících bezpečnostních opatření. Bezpečnostní opatření stanovují v písemném příkaze pracovníci s odbornou způsobilostí v příslušné oblasti. Za vystavení písemného příkazu a za vykonání nařízených doplňujících opatření odpovídá zplnomocněný pracovník. V písemném příkaze musí být vymezena doba platnosti a stanoven dohled dalších pracovníků na zabezpečení ochrany před zvýšeným nebezpečím.

30 Bezpečnostní opatření při práci se zvýšeným nebezpečím Pokud hrozí riziko otravy nebo udušení je nutné aby byli přítomni nejméně dva pracovníci včetně svářeče. V uzavřeném prostoru je nutné svařovat s nepřetržitým dozorem druhého pracovníka. V uzavřených nádobách je zakázáno svařovat střídavým proudem. Po dobu chladnutí svarku, nejméně však 8 hodin je nutné kontrolovat svařovací a přilehlé prostory se zvýšeným nebezpečím. Zplnomocněný pracovník - pověřen zaměstnavatelem, odborná způsobilost, provádí kontrolu bezpečnostních opatření a potvrzuje jejich uskutečnění podpisem, předává písemný příkaz svářeči a tím povoluje svařování

31 Bezpečnostní opatření při práci se zvýšeným nebezpečím Kdy mohu písemný příkaz potřebovat? Při výkonu povolání (za vystavení odpovídá zplnomocněný pracovník) Pokud mám svářečské oprávnění a občas dělám melouchy (poučit osobu, u které svařuji o možných rizicích, pravidelné kontrole místa svařování i přilehlých prostor min. 8 hodin) Pokud u sebe nemám formulář písemného příkazu? Na papír napíšu kdy, kdo, kde co svařoval, seznámil koho s pravidelnými kontrolami místa svařování Nechám si vše od dotyčného podepsat = pak mohu jít na pivo

32 Svařovací zařízení

33 Svářečská pracoviště Zařízení Zařízení nesmí být znečištěná prachem, nesmí na něm být uložen hořlavý a výbušný materiál. Na svařování se smí použít jen zařízení, které bylo schválené, vyhovuje bezpečnostním ustanovením a je řádně udržované. Svářeč musí zařízení obsluhovat dle návodu výrobce. Svářeč (ZP, ZK, EN) není oprávněn provádět opravy sv. zdrojů Při hašení SZ se nesmí použít vodní a pěnové hasící prostředky.

34 Svářečská pracoviště Před zahájením práce musí svářeč zkontrolovat: Neporušenost a těsnost spojů hadic. Bezchybnost funkce zařízení, izolace vodičů. Zda se na pracovišti nenachází předměty, které ohrožují zdraví a bezpečnost. Při přerušení práce (a odchodu pracovníků z pracoviště) se musí: Svař. zařízení zajistit proti neoprávněnému použití. Pokud zařízení ohrožuje život nebo zdraví pracovníků, musí se ihned odpojit a zajistit proti použití (a označit nápisem Porucha ).

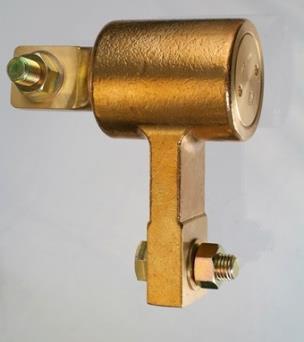

35 Svářečská pracoviště Údržbu a opravy SZ provádí pouze pověření pracovníci. Periodické prohlídky SZ se provádí jednou za půl roku (v prašném nebo vlhkém prostředí 1x za měsíc). Svařovací vodiče kontroluje svářeč vždy před zasunutím vidlice do zásuvky, poté denně před zahájením práce. Svařovací svorky připojujeme na svařovaný předmět co nejblíže k místu svařování nebo na pracovní kovový svářečský stůl čisté plochy (el. kontakt).

36 Svařovací vodiče Nejvyšší povolená provozní teplota vodičů svařovacího proudu opatřených gumovou izolací je 60 C. Svářeč nesmí při svařování ovíjet vodiče kolem těla. Pokud je izolace sv. vodiče viditelně poškozená nesmí se daný vodič používat, nechat odborně opravit. Pro rozvod sv. proudu je možné použít holé vodiče jen v případě, že jsou umístěny na izolátorech a proti náhodnému dotyku jsou chráněny zábranou nebo polohou. Pokud potřebujeme použít delší sv. vodič než je jeho mezní délka použijeme o stupeň větší průřez.

37 Držáky elektrod Před uvedením SZ do provozu musí svářeč zkontrolovat zda není poškozena izolace držáku elektrod Držák elektrod se smí odkládat jen na izolační podložku nebo izolovaný stojan Držáky elektrod nesmí být chlazeny ponořením do vody Elektrody smí svářeč v držáku vyměňovat jen v neporušených svářečských rukavicích, které nesmí být mokré (nebo při vypnutém zdroji) Označení pro max. svařovací proud pozor na zatížení I, průměr elektrod, průřez připojeného sv. vodiče.

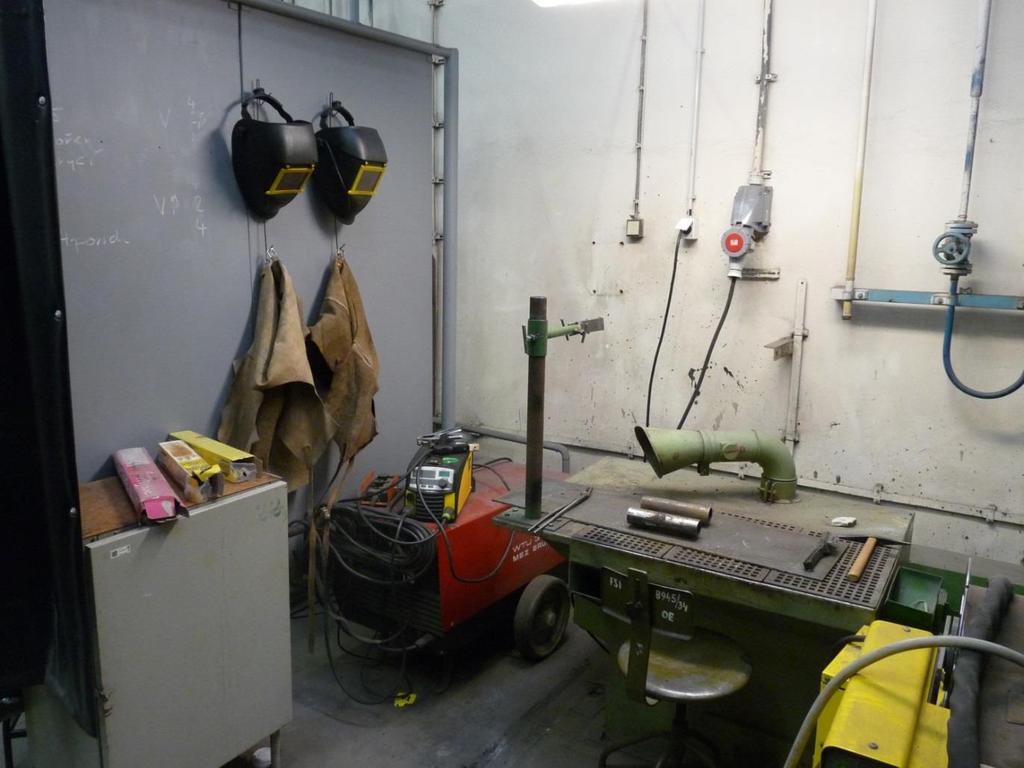

38 Popis svářečského boxu Svářečské kukly (štíty) Polohovadlo Kožené zástěry Zásobník elektrod Pracovní stůl s odsáváním natáčecí komín k místu svařování Místo pro kartáč, kladivo Skříň na osobní věci Svařovací zdroje Zapínání odsávání ČVUT, Fakulta strojní, Ústav strojírenské technologie, skupina svařování Kleště Plechovka na zbytky elektrod

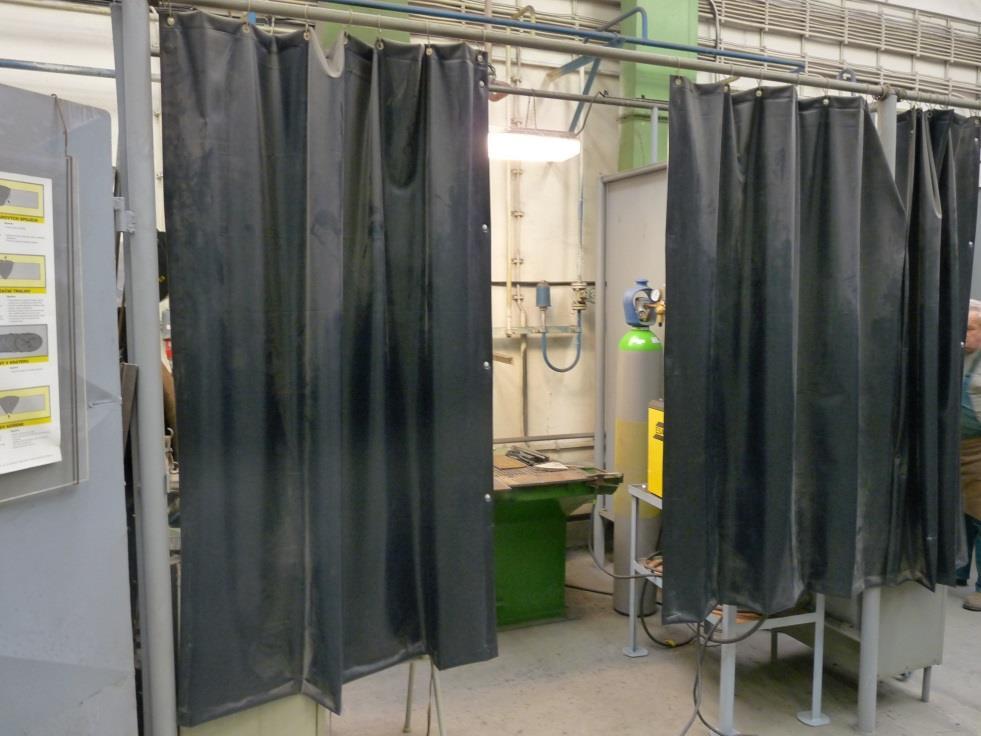

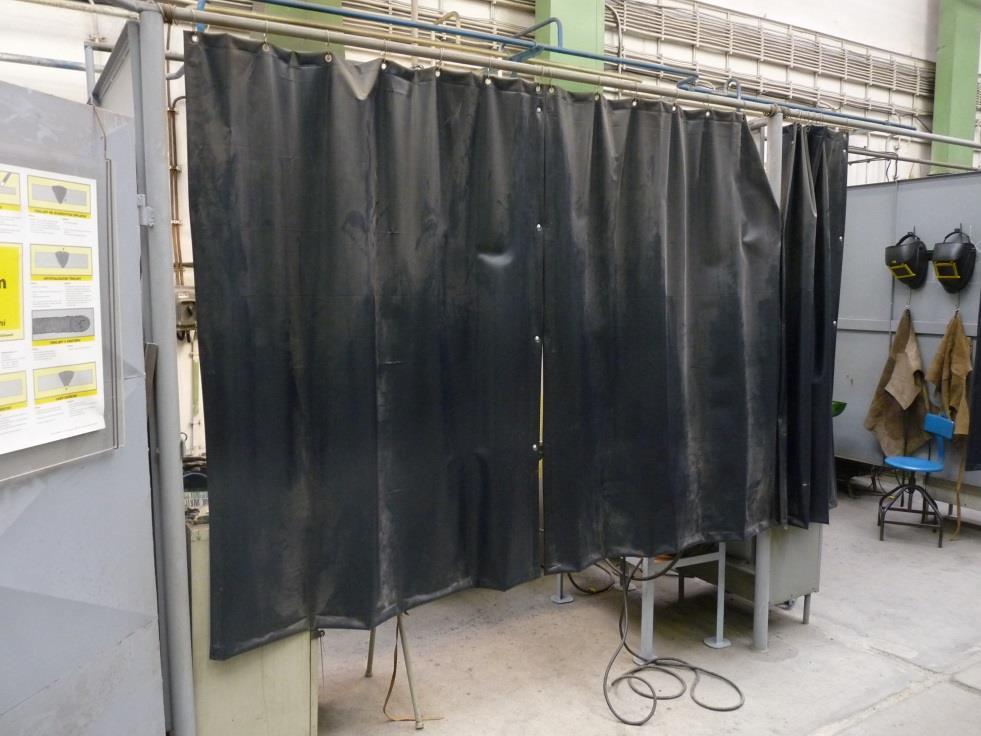

39 Jak se chovat ve svářečském boxu PŘED SVAŘOVÁNÍM Za zatáhnuté závěsy a rozmístění zábran zodpovídá svářeč Zapínejte odsávací zařízení

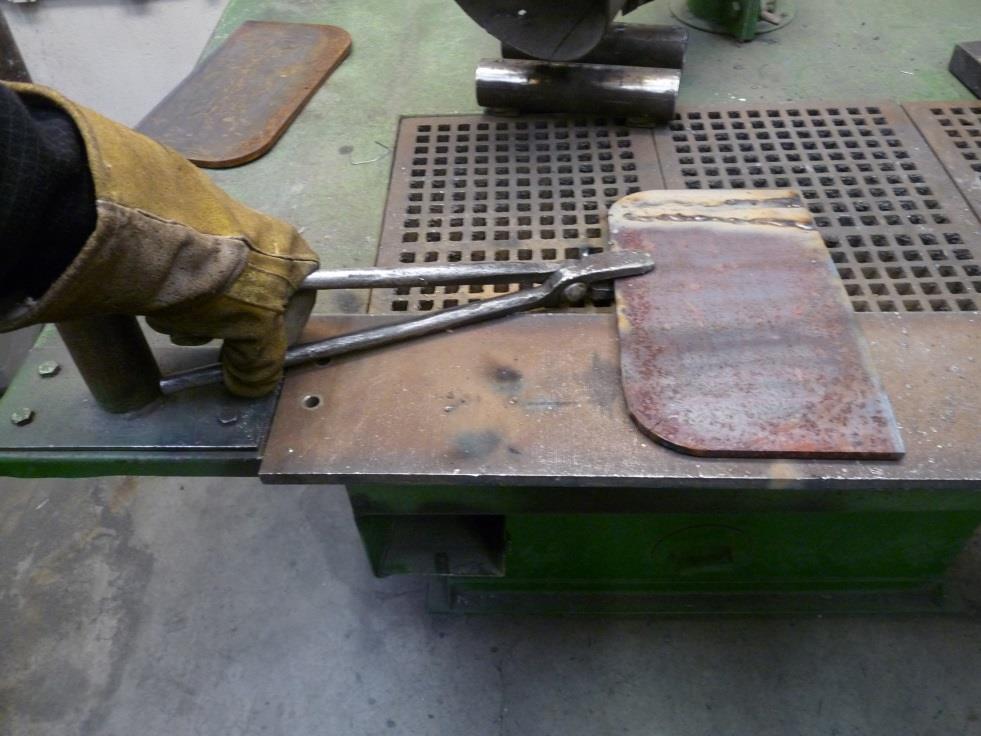

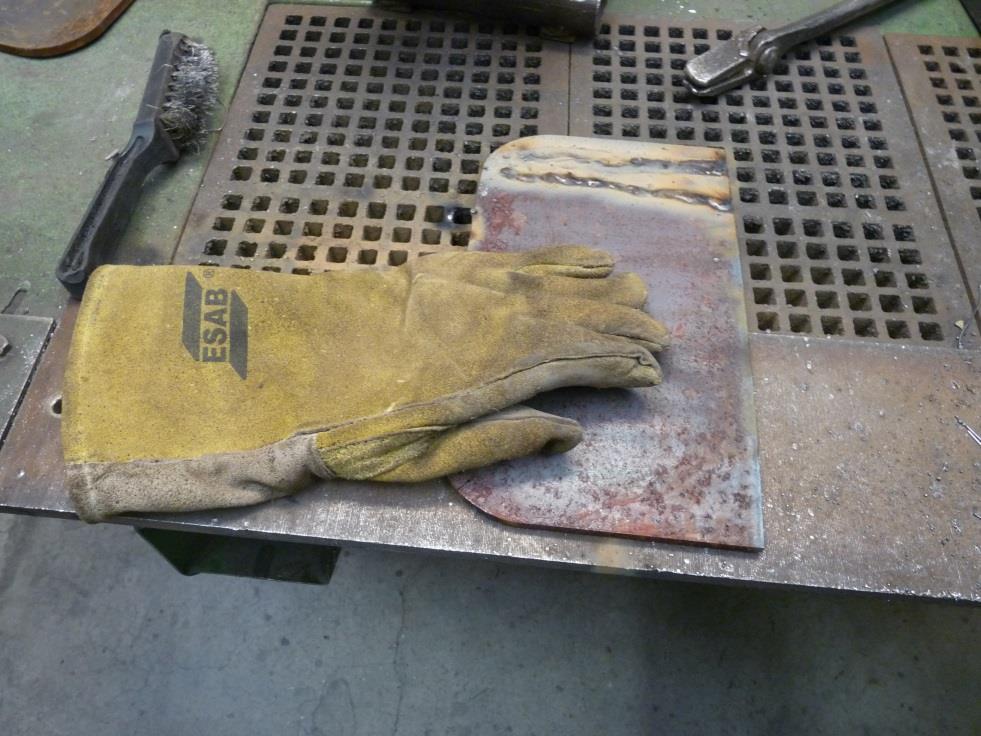

40 Manipulace s horkým materiálem V ŽÁDNÉM PŘÍPADĚ JEN A POUZE Zabraňte doteku rukavicí s horkými vzorky-tvrdnutí kůže=praskání rukavic! Pro manipulaci s horkými vzorky používejte kleště!

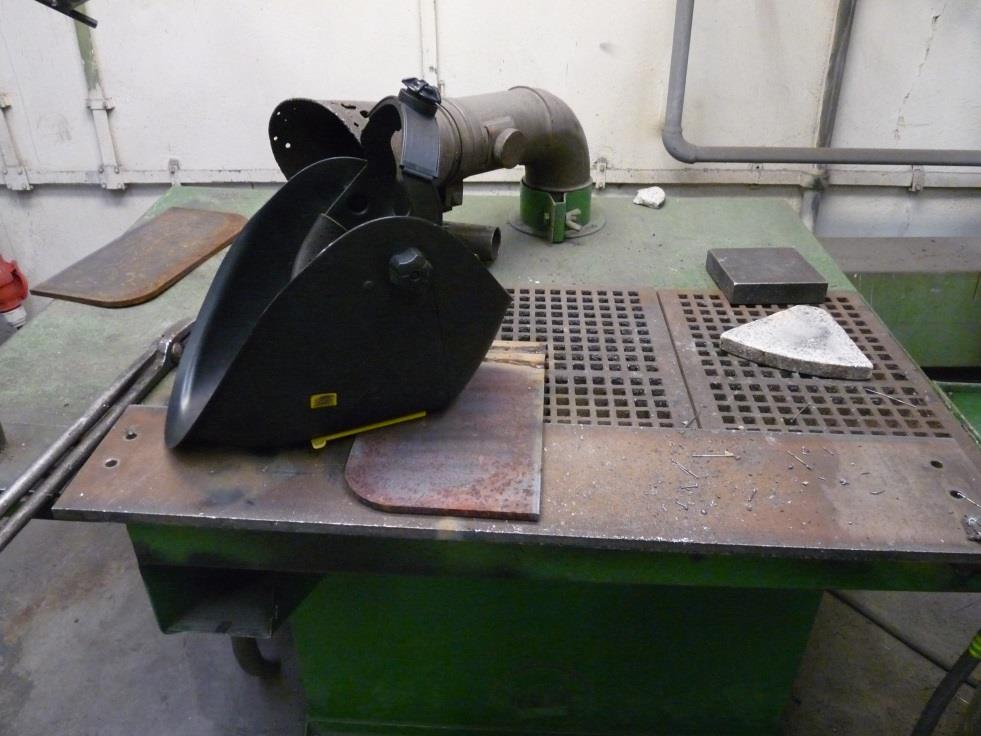

41 Ochranné štíty a kukly V ŽÁDNÉM PŘÍPADĚ JEN A POUZE Nepokládejte ochranný štít na horké vzorky = propálení a seškvaření plastů Ochranný štít má své místo na věšáku

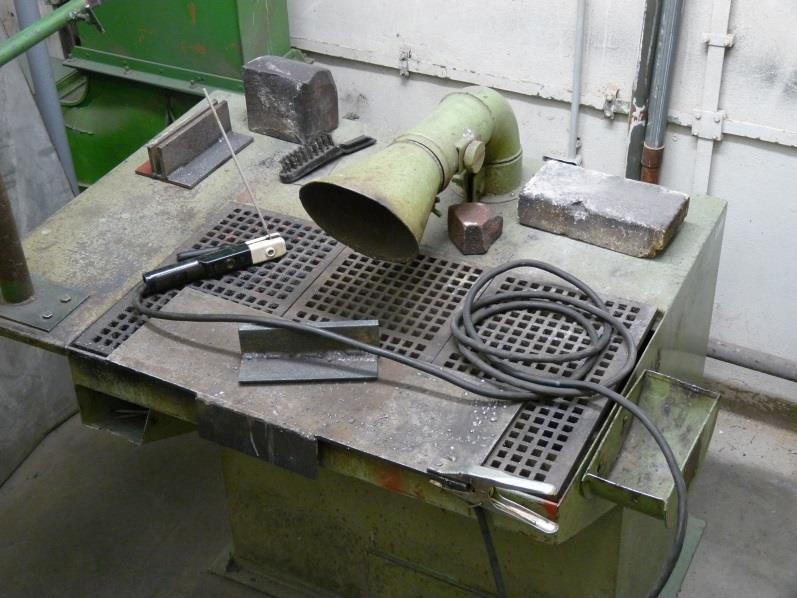

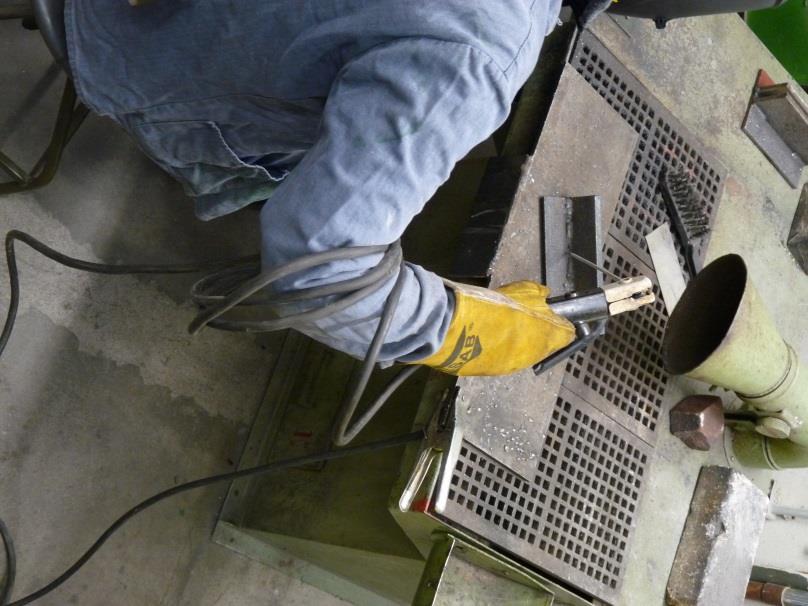

42 Svařovací vodiče V ŽÁDNÉM PŘÍPADĚ Zabraňte všem vodičům kontakt s ohřátými tělesy jinak hrozí poškození izolace = úraz elektrickým proudem!!! Neomotávejte vodiče kolem těla, nevytvářejte cívky!!!

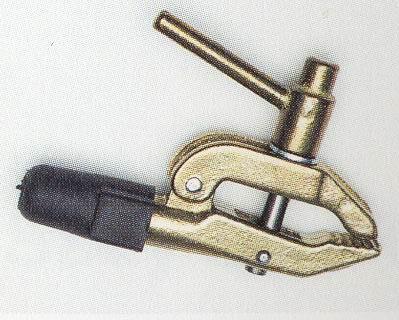

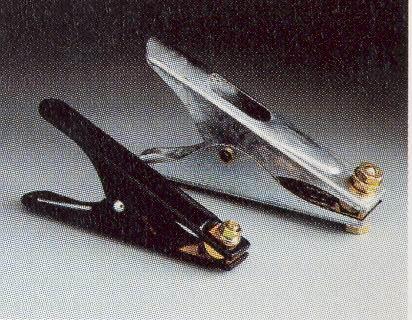

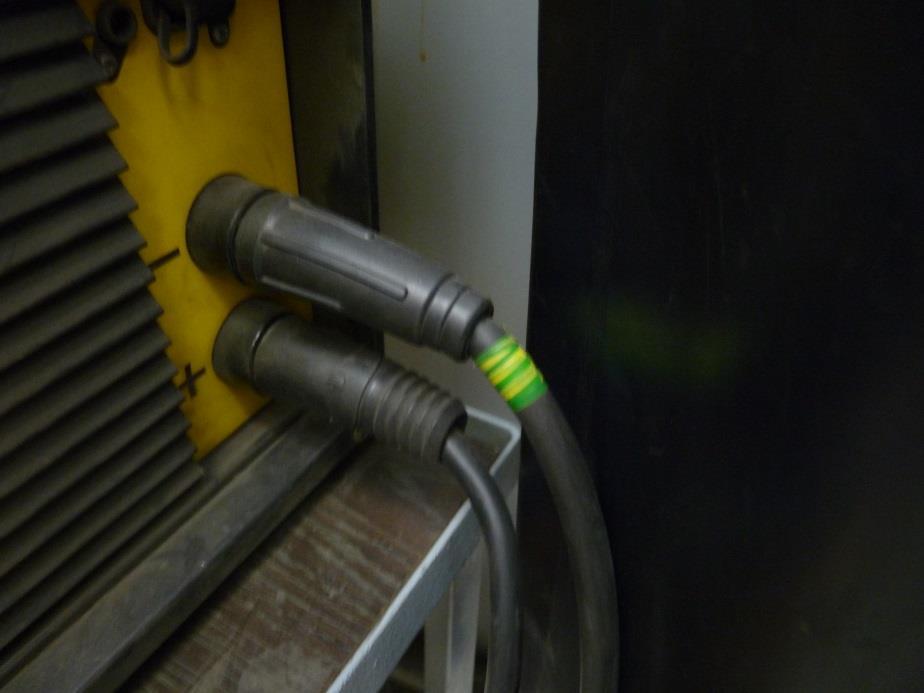

43 Svařovací vodiče PŘIPOJENÍ ZPĚTNÉHO VODIČE NA SVAŘENEC Svorka se připojuje co nejblíže k místu svařování nebo na kovový pracovní stůl (jeho konce bývají označeny).

44 Broušení a odsekávání strusky Vždy použijte odklápěcí průzor svářečské kukly nebo ochranný štít!!!

45 Odchod z pracoviště = úklid ÚKLID Ometení pracovního stolu Zametení pracoviště a jeho okolí Pověšení OOPP Vysypání plechovek se zbytky elektrod do koše u vchodových dveří

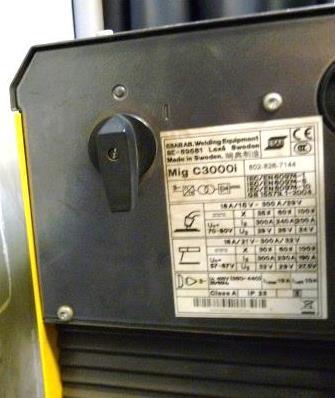

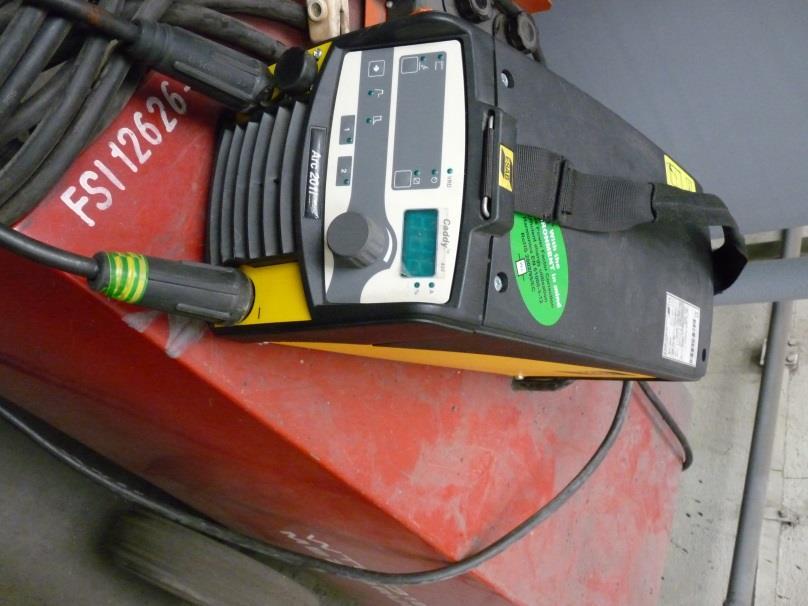

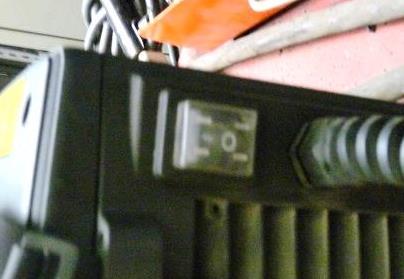

46 Odchod z pracoviště VYPNUTÍ Vypnutí svařovacích zdrojů Zhasnutí světel

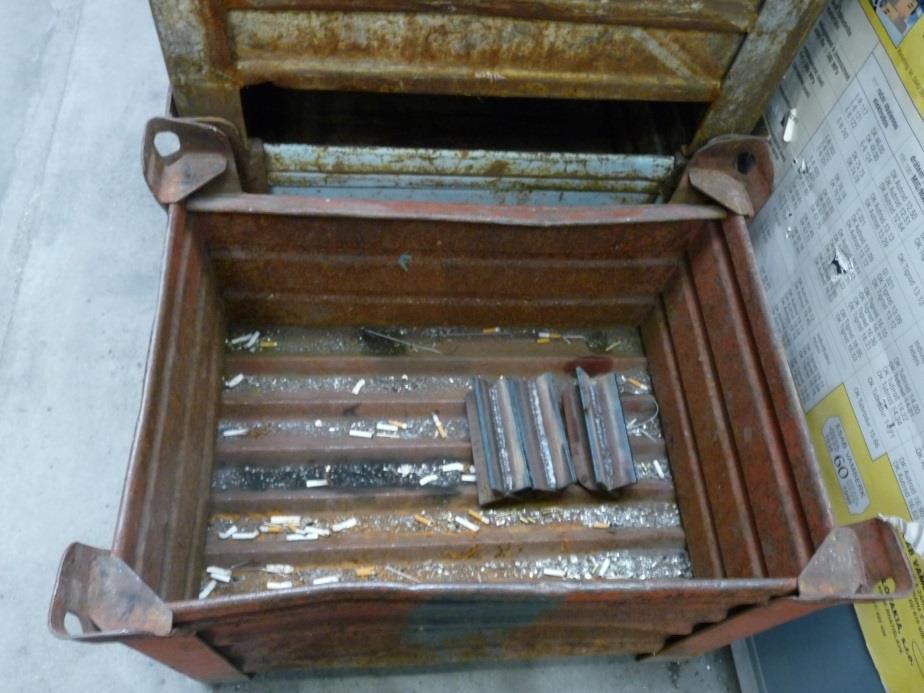

47 Odchod z pracoviště Úklid svařenců (vzorků) do bedny

48 Příprava vzorků Broušení (pozor na zranění okolních pracovníků, regulovat směr odletu brusných částic, používat tlumiče hluku) Při odchodu uklízejte brusky a zameťte pracoviště!!! Stehování (v boxu na požadovanou mezeru) Předehnutí oproti předpokládané deformaci

49 OOPP a zařízení Chraňte OOPP před znečištěním (tuky, maziva, barvy ) Chraňte OOPP před poškozením (účinky vysoké teploty, mechanické poškození ) V případě poškození jednej s instruktorem Poškozování věcí z nedbalosti nebo záměrné poškozování bude klasifikováno jako hrubý nedostatek = Finanční náhrada za nové!!!
