1 Rusko Severní Amerika Evropa Čína Afrika Jižní Amerika Katalog Austrálie produktů Aqua Global s. r. o. Brněnská 30, Žďár nad Sázavou Tel.: Mobil: Více informací na

2 OBSA Přehled činností... Proč mechanická filtrace... Automatické sítové filtry s hydraulickým proplachem... Série AF Série AF Automatické sítové filtry s elektro-hydraulickým proplachem... Série AF200E... Série AF Automatické sítové filtry s elektrickým proplachem... Série AF Série AF Série AF MEGA - Automatické sítové filtry... Poloautomatické sítové filtry s manuálním proplachem... Série SA500C... Série SA500S... Série SA500B... Tlakové vícevrstvé filtry... Série F filtry s vysokou vícevrstvou filtrační náplní... Série F600 - filtry s nízkou vícevrstvou filtrační náplní... ydrocyklonové separátory písku... Série F Automatické sací koše před čerpadla... Série PPS rubé předfiltry... Série AF70... Série F Manuální sítové filtry... Série F Série F Série F Série F Plastové trubní filtry... Série F6100 / F

3 Přehled činností PROJEKTUJEME, VRÁBÍME, OÁVÁME, INSTAUJEME Předúprava vody a separace Mechanická filtrace Filtrace přes filtrační média Úprava pitných a technologických vod Terciární dočištění pitných a odpadních vod Kontejnerové úpravny vody Emergency systémy Filtrace vody pro zkrápění a zavlažování Aqua Global Produkty Řešení & Průmysl a energetika Komunální sféra Slaná voda Zemědělství Výrobní závody Pitná voda Odpadní voda Mořská voda Brakická voda Zavlažování ehký průmysl Těžký průmysl Chemický průmysl 2

4 Proč mechanická filtrace? PROČ MECANICKÁ FITRACE? Splňuje současně požadavky na spolehlivé, nepřerušené dodávky čisté vody a požadavky na nízkou spotřebu energie, prostoru a na snížení plýtvání vodou. Mechanická filtrace je dostupným a ekonomicky výhodným řešením. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ Mechanická filtrace Zcela v souladu se standardy Minimalizace sedimentace a koroze Efektivní a snadné použití Zlepšuje ochranu životního prostředí Snižuje náklady na provoz a údržbu 3

5 Automatické sítové filtry s hydraulickým proplachem SÉRIE AF200 PRINCIP ČINNOSTI: Při zanesení vnitřní plochy jemného síta se otevře proplachovací ventil a značně snížený tlak v proplachovací komoře a sběrači nečistot zahájí proces sání nečistot sacími tryskami. Tlak vody roztočí sběrač nečistot okolo své osy a píst ho posune ve směru osy. Při uzavření proplachovacího ventilu zpětný tlak na píst vrátí trysky do klidové polohy. Píst odebírá pro svůj pohyb energii z tlaku vody. Kombinace vertikálního pohybu a rotace zaručí účinné vyčištění celého síta. V průběhu celého proplachu není přerušena dodávka vody. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Pohon filtru: hydraulický - píst, ovladač FITRON 1-10 AC/C Ovládací napětí: 230V AC Jemnost filtrace: µm Minimální provozní tlak při proplachu: 2bary Tlaková ztráta při proplachu: 0.5baru Maximální provozní tlak: 10barů Spotřeba vody za proplachovací cyklus / doba proplachu: 9-18l / 5s Materiál filtračního síta: nerez [AISI316] na PVC osnově Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle µm, RA TECNICKÁ ATA Připojení Ø Plocha síta [cm²] Maximální Proplachovací AF AF202S AF AF203S AF AF204S AF * Maximální platí pro kvalitní vodu při jemnosti filtrace 120µm ** Proplachovací platí pro minimální provozní tlak [2bary] Ø1 1 1 motnost AF SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40bar. Konstrukce do chladných klimatických podmínek [mrazu]. Ovládací napětí 6V C, 12V C, 24V AC. Vícevrstvé nerezové síto. 4

6 Automatické sítové filtry s hydraulickým proplachem SÉRIE AF800 PRINCIP ČINNOSTI: Při zanesení vnitřní plochy jemného síta se otevře proplachovací ventil a značně snížený tlak v proplachovací komoře a sběrači nečistot zahájí proces sání nečistot sacími tryskami. Tlak vody roztočí sběrač nečistot okolo své osy a píst ho posune ve směru osy. Při uzavření proplachovacího ventilu zpětný tlak na píst vrátí trysky do klidové polohy. Píst odebírá pro svůj pohyb energii z tlaku vody. Kombinace horizontálního pohybu a rotace zaručí účinné vyčištění celého síta. V průběhu celého proplachu není přerušena dodávka vody. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Pohon filtru: hydraulický - píst, ovladač FITRON 1-10 AC/C Ovládací napětí: 230V AC Jemnost filtrace: µm Minimální provozní tlak při proplachu: 2bary Tlaková ztráta při proplachu: 0.5baru Maximální provozní tlak: 10barů Spotřeba vody za proplachovací cyklus / doba proplachu: l / 5s Materiál filtračního síta: nerez [AISI316] na PVC osnově Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle µm, RA TECNICKÁ ATA Připojení Ø Plocha síta [cm²] Maximální Proplachovací Ø1 1 2 motnost AF803N AF804N AF804N AF806N AF806N AF808NR AF808N AF810R AF810N AF AF812R AF814R AF816R AF * Maximální platí pro kvalitní vodu při jemnosti filtrace 120µm ** Proplachovací platí pro minimální provozní tlak [2bary] SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40bar. Konstrukce do chladných klimatických podmínek [mrazu]. Ovládací napětí 6V C, 12V C, 24V AC. Vícevrstvé nerezové síto. 5

7 Automatické sítové filtry s elektro-hydraulickým proplachem SÉRIE AF200E PRINCIP ČINNOSTI: Při zanesení vnitřní plochy jemného síta se otevře proplachovací ventil a značně snížený tlak v proplachovací komoře a sběrači nečistot zahájí proces sání nečistot sacími tryskami. Elektromotor roztáčí sběrač nečistot okolo své osy a píst ho posouvá ve směru osy. Píst odebírá pro svůj pohyb energii z tlaku vody. Kombinace vertikálního pohybu a rotace zaručí účinné vyčištění celého síta. V průběhu celého proplachu není přerušena dodávka vody. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Pohon filtru: elektrický motor 400V, 3fáze, 0.37kW, řídicí jednotka EI02 Jemnost filtrace: µm Minimální provozní tlak při proplachu: 1.5baru Tlaková ztráta při proplachu: 0.5baru Maximální provozní tlak: 10barů Spotřeba vody za proplachovací cyklus / doba proplachu: 9-18l / 5s Materiál filtračního síta: nerez [AISI316] na PVC osnově Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle µm, RA TECNICKÁ ATA Připojení Ø Plocha síta [cm²] Maximální Proplachovací * Maximální platí pro kvalitní vodu při jemnosti filtrace 120µm ** Proplachovací platí pro minimální provozní tlak [1.5baru] Ø1 1 motnost AF202E AF202ES AF203E AF203ES AF204E AF204ES AF206E AF208E SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40bar. Konstrukce do chladných klimatických podmínek [mrazu]. Ovládací napětí 110V, 230V, 1fáze. Vícevrstvé nerezové síto. 6

8 Automatické sítové filtry s elektro-hydraulickým proplachem SÉRIE AF9800 PRINCIP ČINNOSTI: Při zanesení vnitřní plochy jemného síta se otevře proplachovací ventil a značně snížený tlak v proplachovací komoře a sběrači nečistot zahájí proces sání nečistot sacími tryskami. Elektromotor roztáčí sběrač nečistot okolo své osy a píst ho posouvá ve směru osy. Píst odebírá pro svůj pohyb energii z tlaku vody. Kombinace horizontálního pohybu a rotace zaručí účinné vyčištění celého síta. V průběhu celého proplachu není přerušena dodávka vody. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Pohon filtru: elektrický motor 400V, 3fáze, 0.37kW, řídicí jednotka EI02 Jemnost filtrace: µm Minimální provozní tlak při proplachu: 1.5baru Tlaková ztráta při proplachu: 0.5baru Maximální provozní tlak: 10barů Spotřeba vody za proplachovací cyklus / doba proplachu: 85l / 10s Materiál filtračního síta: nerez [AISI316] na PVC osnově Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle µm, RA TECNICKÁ ATA Připojení Ø Plocha síta [cm²] Maximální Proplachovací AF9803N AF9804N AF9804N AF9806N AF9806N AF9808NR AF9808N AF9810N * Maximální platí pro kvalitní vodu při jemnosti filtrace 120µm ** Proplachovací platí pro minimální provozní tlak [1.5baru] Ø1 1 2 motnost AF AF9812R AF9814R AF9816R AF SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40bar. Konstrukce do chladných klimatických podmínek [mrazu]. Ovládací napětí 110V, 230V, 1fáze. Vícevrstvé nerezové síto. 7

9 Automatické sítové filtry s elektrickým proplachem SÉRIE AF900 PRINCIP ČINNOSTI: Při zanesení vnitřní plochy jemného síta se otevře proplachovací ventil a značně snížený tlak v proplachovací komoře a sběrači nečistot zahájí proces sání nečistot sacími tryskami. Elektromotor současně roztáčí sběrač nečistot okolo své osy a posouvá ho ve směru osy. Kombinace horizontálního pohybu a rotace zaručí účinné vyčištění celého síta. V průběhu celého proplachu není přerušena dodávka vody. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Pohon filtru: elektrický motor 400V, 3fáze, 0.37kW, řídicí jednotka EI01 Jemnost filtrace: µm Minimální provozní tlak při proplachu: 1bar Tlaková ztráta při proplachu: 0.5baru Maximální provozní tlak: 10barů Spotřeba vody za proplachovací cyklus / doba proplachu: 42l / 15s Materiál filtračního síta: nerez [AISI316] na PVC osnově Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle µm, RA W TECNICKÁ ATA Připojení Ø Plocha síta [cm²] Maximální Proplachovací Ø W motnost AF AF AF AF AF AF AF AF AF * Maximální platí pro kvalitní vodu při jemnosti filtrace 120µm ** Proplachovací platí pro minimální provozní tlak [1bar] 8

10 Automatické sítové filtry s elektrickým proplachem SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40bar. Konstrukce do chladných klimatických podmínek [mrazu]. Ovládací napětí 110V, 230V, 1fáze. Vzduchem ovládaný filtr. Filtr s vertikálním uspořádáním vstup/výstup na ose 90 nebo 180. Vícevrstvé nerezové síto. SÉRIE AF900 - Provedení nerez SST316 9

11 Automatické sítové filtry s elektrickým proplachem SÉRIE AF PRINCIP ČINNOSTI: Při zanesení vnitřní plochy jemného síta se otevře proplachovací ventil a znečištěná voda vytéká přes ventil do odpadu. Elektromotor roztočí sestavu s kartáči z nerezové oceli, které účinně očistí celou vnitřní plochu síta. V průběhu celého proplachu není přerušena dodávka vody. y [on-line]: AF7504B, AF7506B, AF7508B, AF708-AF716 PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Pohon filtru: elektrický motor 400V, 3fáze, 0.37kW, řídicí jednotka EI02 Vtok / Výtok na ose 90 Jemnost filtrace: µm Minimální provozní tlak při proplachu: 1bar Tlaková ztráta při proplachu: 0.5baru Maximální provozní tlak: 10barů Spotřeba vody za proplachovací cyklus / doba proplachu: 70l / 10s Materiál filtračního síta: nerez [AISI316] na PVC osnově Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle µm, RA W TECNICKÁ ATA Připojení Ø Plocha síta [cm²] Maximální Proplachovací Ø1 1 1 W motnost AF7504B AF7506B AF7508B AF AF AF AF AF

12 Automatické sítové filtry s elektrickým proplachem SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40bar. Konstrukce do chladných klimatických podmínek [mrazu]. Ovládací napětí 110V, 230V, 1fáze. Vzduchem ovládaný filtr. Vícevrstvé nerezové síto. SÉRIE AF

13 Automatické sítové filtry s elektrickým proplachem SÉRIE AF7500 PRINCIP ČINNOSTI: Při zanesení vnitřní plochy jemného síta se otevře proplachovací ventil a znečištěná voda vytéká přes ventil do odpadu. Elektromotor roztočí sestavu s kartáči z nerezové oceli, které účinně očistí celou vnitřní plochu síta. V průběhu celého proplachu není přerušena dodávka vody. y [in-line]: AF7504BI, AF7506BI, AF7508BI PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Pohon filtru: elektrický motor 400V, 3fáze, 0.37kW, řídicí jednotka EI02 Vtok / Výtok na ose 180 Jemnost filtrace: µm Minimální provozní tlak při proplachu: 1bar Tlaková ztráta při proplachu: 0.5baru Maximální provozní tlak: 10barů Spotřeba vody za proplachovací cyklus / doba proplachu: 70l / 10s Materiál filtračního síta: nerez [AISI316] na PVC osnově Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle µm, RA 5012 W TECNICKÁ ATA Připojení Ø Plocha síta [cm²] Maximální Proplachovací Ø1 1 1 W motnost AF7504BI AF7506BI AF7508BI

14 Automatické sítové filtry s elektrickým proplachem SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40bar. Konstrukce do chladných klimatických podmínek [mrazu]. Ovládací napětí 110V, 230V, 1fáze. Vzduchem ovládaný filtr. Vícevrstvé nerezové síto. SÉRIE AF

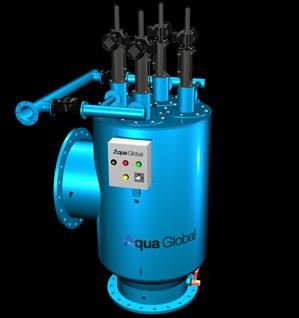

15 MEGA - Automatické sítové filtry MEGA FITR APIKACE: Automatické samočisticí filtry se sacími tryskami nebo kartáči, speciálně konstruované pro velmi vysoké y. MEGA filtry v sobě spojují výhody vysoce kvalitní filtrace vody z různých zdrojů pro aplikace v průmyslu, energetice, komunální sféře a v zemědělství se samočisticí funkcí, která zajišťuje nepřetržitou dodávku vody. Každý MEGA filtr obsahuje 2 nebo více filtračních sít v jednom tělese filtru PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Pohon filtru: elektrický motor 400V, 3fáze Řídicí jednotka s PC a dotykovým displejem Trubní připojení: vtok / výtok příruba 16 až 54 Vtok / Výtok: vertikální uspořádání na ose 90 [on-line] nebo 180 [in-line], horizontální uspořádání paralelně Jemnost filtrace: µm Minimální provozní tlak při proplachu: 1bar Tlaková ztráta při proplachu: 0.5baru Maximální provozní tlak: 10barů Spotřeba vody za proplachovací cyklus / doba proplachu: 210l / 15s pro každé síto Materiál filtračního síta: nerez [AISI316] na PVC osnově Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle µm, RA 5012 MEGA FITR VARIANT: MEGA automatické elektrické sítové filtry se sacími tryskami MEGA automatické elektrické sítové filtry s kartáči MEGA automatické hydraulické sítové filtry se sacími tryskami SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40bar. Konstrukce do chladných klimatických podmínek [mrazu]. Vícevrstvé nerezové síto. Spékané nerezové síto. Vnitřní gumová výstelka. 14

16 MEGA - Automatické sítové filtry MEGA FITR - 4 FITRAČNÍ EEMENT Provedení: OCE [ST37.2] Filtrační síta: NEREZ [AISI316] NA PVC OSNOVĚ MEGA FITR - 8 FITRAČNÍC EEMENTŮ Provedení: NEREZ SST316 Filtrační síta: SPÉKANÁ, NEREZ [AISI316] 15

17 Poloautomatické sítové filtry s manuálním proplachem SÉRIE SA500C PRINCIP ČINNOSTI: Při zanesení vnitřní plochy jemného síta lze filtr vyčistit manuálně, pod tlakem a bez nutnosti demontáže síta z filtru. Obsluha ručně otevře proplachovací ventil a vyčistí síto otáčením rukojeti na víku filtru směrem nahoru a dolů. Otáčení ručkou současně roztočí sběrač nečistot se sacími tryskami okolo své osy a posune ho ve směru osy nahoru a dolů. Kombinace vertikálního pohybu a rotace zaručí, že sací trysky účinně vyčistí celé síto. Proplachovací proces trvá několik sekund. V průběhu celého proplachu není přerušena dodávka vody. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Pohon filtru: ruční Vtok / výtok na ose 90 Připojení: závitové, příruby nebo VIC Jemnost filtrace: µm Minimální provozní tlak při proplachu: 1bar Tlaková ztráta při proplachu: 0.5baru Maximální provozní tlak: 10barů Materiál filtračního síta: nerez [AISI316] na PVC osnově Povrchová úprava filtru: elektrostaticky vypalovaná polyesterepoxidová prášková barva o síle µm, RA 5012 Filtr je dodáván s mechanickým snímačem tlakového rozdílu, který indikuje tlakový rozdíl 0.5baru TECNICKÁ ATA Připojení Ø Maximální Proplachovací Ø1 SA502C SA503C SA504C motnost * Maximální platí pro kvalitní vodu při jemnosti filtrace 120µm ** Proplachovací platí pro minimální provozní tlak [1bar] SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40bar. Konstrukce do chladných klimatických podmínek [mrazu]. Vícevrstvé nerezové síto. 16

18 Poloautomatické sítové filtry s manuálním proplachem SÉRIE SA500S PRINCIP ČINNOSTI: Při zanesení vnitřní plochy jemného síta lze filtr vyčistit manuálně, pod tlakem a bez nutnosti demontáže síta z filtru. Obsluha ručně otevře proplachovací ventil a vyčistí síto otáčením rukojeti na víku filtru směrem nahoru a dolů. Otáčení ručkou současně roztočí sběrač nečistot se sacími tryskami okolo své osy a posune ho ve směru osy nahoru a dolů. Kombinace vertikálního pohybu a rotace zaručí, že sací trysky účinně vyčistí celé síto. Proplachovací proces trvá několik sekund. V průběhu celého proplachu není přerušena dodávka vody. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Pohon filtru: ruční Vtok / výtok na ose 90 Připojení: závitové, příruby nebo VIC Jemnost filtrace: µm Minimální provozní tlak při proplachu: 1bar Tlaková ztráta při proplachu: 0.5baru Maximální provozní tlak: 10barů Materiál filtračního síta: nerez [AISI316] na PVC osnově Povrchová úprava filtru: elektrostaticky vypalovaná polyesterepoxidová prášková barva o síle µm, RA 5012 Filtr je dodáván s mechanickým snímačem tlakového rozdílu, který indikuje tlakový rozdíl 0.5baru TECNICKÁ ATA W SA504S SA508S SA510S [2xSA506S] SA512S [2xSA508S] 1 W SA514S [3xSA508S] 1 Připojení Ø Maximální Proplachovací Ø1 SA504S W motnost SA506S SA508S SA510S SA512S SA514S * Maximální platí pro kvalitní vodu při jemnosti filtrace 120µm ** Proplachovací platí pro minimální provozní tlak [1bar] SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40bar. Konstrukce do chladných klimatických podmínek [mrazu]. Vícevrstvé nerezové síto. 17

19 Poloautomatické sítové filtry s manuálním proplachem SÉRIE SA500B PRINCIP ČINNOSTI: Při zanesení vnitřní plochy jemného síta lze filtr vyčistit manuálně, pod tlakem a bez nutnosti demontáže síta z filtru. Obsluha ručně otevře proplachovací ventil a vyčistí síto otáčením rukojeti na víku filtru směrem nahoru a dolů. Otáčení ručkou roztočí sestavu se stíracími kartáči okolo celé vnitřní plochy síta. Tímto se odstraní veškeré nečistoty. Proplachovací proces trvá několik sekund. V průběhu celého proplachu není přerušena dodávka vody. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Pohon filtru: ruční Vtok / výtok na ose 90 Připojení: závitové, příruby nebo VIC Jemnost filtrace: µm Minimální provozní tlak při proplachu: 1bar Tlaková ztráta při proplachu: 0.5baru Maximální provozní tlak: 10barů Materiál filtračního síta: nerez [AISI316] na PVC osnově Povrchová úprava filtru: elektrostaticky vypalovaná polyesterepoxidová prášková barva o síle µm, RA 5012 Filtr je dodáván s mechanickým snímačem tlakového rozdílu, který indikuje tlakový rozdíl 0.5baru Materiál stíracích kartáčů: NON TECNICKÁ ATA W SA504B SA508B SA510B [2xSA506B] SA512B [2xSA508B] 1 W SA514B [3xSA508B] 1 Připojení Ø Maximální Proplachovací Ø1 SA504B SA506B W motnost SA508B SA510B SA512B SA514B * Maximální platí pro kvalitní vodu při jemnosti filtrace 120µm ** Proplachovací platí pro minimální provozní tlak [1bar] SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40bar. Konstrukce do chladných klimatických podmínek [mrazu]. Vícevrstvé nerezové síto. Stírací kartáče z nerezové oceli AISI-302 (IN ). 18

20 Poloautomatické sítové filtry s manuálním proplachem SÉRIE SA500S FITR SE SACÍMI TRSKAMI SÉRIE SA500B FITR SE STÍRACÍMI KARTÁČI 19

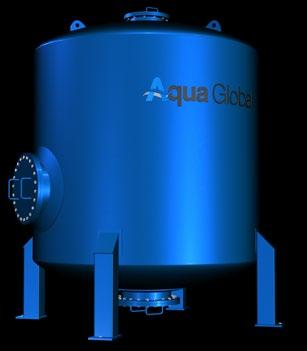

21 Tlakové filtry s vysokou vícevrstvou filtrační náplní SÉRIE F6000 APIKACE: Tlakové filtry s vysokou vícevrstvou náplní mají velmi vysokou účinnost separace a snadnou regeneraci filtračních vrstev. Jsou určeny především k úpravě povrchových a podzemních vod na vodu pitnou, ale své uplatnění mají i při odstraňování nežádoucích látek z procesních a odpadních vod. Filtrační rychlost u těchto filtrů je pomalá, pohybuje se mezi 5-15m/h, čímž je docíleno dokonalého odstranění jemných nerozpustných a vysrážených látek, rozpustných látek, bakterií, pesticidů, zákalu nebo nežádoucí barvy, Fe, Mn, Ar, Kvalita upravené vody je závislá nejen na správné volbě typu filtru, ale i na vhodně zvolené filtrační náplni. Filtrační náplň je možné prát jak upravenou, tak surovou vodou nebo kombinací voda / vzduch. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle µm, RA 5010 Nátěr splňuje podmínky hygienické nezávadnosti pro styk s pitnou vodou Maximální teplota filtrovaného média: 65 C Vtok / Výtok: typ připojení a umístění dle projektu Maximální provozní tlak: 8barů Cylindrická výška: 1 500mm Filtrační mezidno s tryskami Filtrační trysky z PP/ABS 0.5mm nebo 0.25mm, praní vodou nebo vzduchem TECNICKÁ ATA Připojení Průměr filtru Filtrační plocha [cm²] Minimální Maximální Cylindrická výška F6020M 1½ F6025M 1½ F6030M F6036M F6042M F6048M F6060M F6064M F6080M F6088M F6100M F6120M * Minimální a maximální je pouze doporučený ** oporučená filtrační rychlost: 5-15m/h 20

22 Tlakové filtry s vysokou vícevrstvou filtrační náplní AKTIVNÍ UÍ JEMNÝ PÍSEK RUBÝ PÍSEK POOŽNÍ ŠTĚRK SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Filtry lze plně přizpůsobit požadavkům a potřebám zákazníka. Konstrukční materiál filtru SST304, 316, 316Ti,... Trysky z SST316 Vnitřní gumová výstelka Filtry bez tryskového mezidna [jednokomorové] Filtry pro teplotu média 95 C, pro nízký tlak 4bary nebo 6barů Barevné provedení dle odstínů vzorníku RA Rozměry filtračních nádob dle požadavku zákazníka [průměr nádoby, cylindrická výška, celková výška, výška noh, připojení, ] Servisní otvory, plnicí otvory, difuzory, závity pro vypouštěcí a odvzdušňovací ventily, Trubní propojení pro ovládací ventily: ocel [ST37.2] s nástřikem nebo nerez SST316 21

23 Tlakové filtry s nízkou vícevrstvou filtrační náplní SÉRIE F600 APIKACE: Tlakové filtry s nízkou vícevrstvou náplní mají vysokou účinnost separace a snadnou regeneraci filtračních vrstev. Filtrační náplň je možné prát jak upravenou, tak surovou vodou. Jsou nenáročné na spotřebu proplachovací vody, provoz a údržbu. Používají se k úpravě vody především v průmyslu a zemědělství, v procesech, kde jsou odstraňovány nežádoucí látky z procesních a odpadních vod a kde nedochází k úpravě pitné vody Filtrační rychlost u těchto filtrů je vysoká, pohybuje se mezi 20-50m/h a zaručuje účinné odstranění zákalu, koloidních látek, mikrobiologického znečištění, jemných mechanických nečistot, PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Povrchová úprava filtru: elektrostaticky vypalovaná polyesterepoxidová prášková barva o síle µm, RA 5012 Maximální teplota filtrovaného média: 65 C Maximální provozní tlak: 8barů Filtrační mezidno s tryskami Filtrační trysky z PP 0.5mm nebo 0.25mm, praní vodou Připojení: vnitřní závit, příruba, VIC MOE F605-F635 MOE F640-F660 TECNICKÁ ATA Připojení Ø Ø1 oporučený oporučený prací Filtrační plocha [cm²] F F610 1½ F F F motnost F F F * Minimální a maximální je pouze doporučený ** oporučená filtrační rychlost: 20-50m/h 22

24 Tlakové filtry s nízkou vícevrstvou filtrační náplní MOE F605 - F635 MOE F640 - F660 SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Filtry lze plně přizpůsobit požadavkům a potřebám zákazníka. Konstrukční materiál filtru SST304, 316, 316Ti,... Trysky z SST316 Filtry pro teplotu média 95 C Barevné provedení dle odstínů vzorníku RA Trubní propojení pro ovládací ventily: ocel [ST37.2] s nástřikem nebo nerez SST316 23

25 ydrocyklonové separátory písku SÉRIE F700 PRINCIP ČINNOSTI: Voda natéká do hydrocyklonu přes tangenciální vstup a vytváří spirálový tok podél stěn filtru. Odstředivá síla odděluje odpad a částice písku z vody a tlačí je působením gravitace podél stěn separátoru písku směrem dolů do sedimentační nádrže. Současně se čistá voda pohybuje směrem nahoru a vytéká ven výtokem na horní části separátoru. Pro řádnou funkci hydrocyklonu je nutné udržovat tlakovou ztrátu mezi 2-5m. Účinnost separace není ovlivněna hromaděním nečistot v sedimentační nádrži. Sedimentační nádrž se vyprazdňuje ručně otevřením vyplachovacího ventilu po dobu několika sekund, nebo automaticky pomocí časovače a ventilu s pohonem. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Jednotka hydrocyklonu je tvořena ze dvou částí: kónického separátoru a sběrné nádoby Účinnost filtrace: 90% částic o velikosti od 120µm Vtok vody je tangenciálně k tělu hydrocyklonu Připojení: závitové, příruby nebo VIC Minimální provozní tlak: 2bary Maximální provozní tlak: 10barů Povrchová úprava filtru: elektrostaticky vypalovaná polyesterepoxidová prášková barva o síle µm, RA 5012 ydrocyklon je dodáván s anti-vakuovým ventilem 1 1 TECNICKÁ ATA Ø Sběrná nádoba [l] Průtok Ø1 1 motnost F710 ¾ F F730 1½ F F750F [10.0] F [10.0] F755 3* [60.0] F F F F SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,... ydrocyklon pro teplotu média 95 C. Konstrukce do chladných klimatických podmínek [mrazu]. 24

26 Automatické sací koše před čerpadla SÉRIE PPS1000 PRINCIP ČINNOSTI: PPS musí být při instalaci zcela ponořen do zdroje vody. Při spuštění čerpání voda protéká přes síto a velké pevné nečistoty a shluky nečistot se hromadí na vnější části síta, které zabraňuje jejich proniknutí do čerpadla a dále do vodního systému. Síto je automaticky samočinně čištěno tlakovou vodou rozstřikovanou ze sestavy trysek, která se otáčí nepřetržitě [nebo časově] a pokrývá celou plochu síta [rychlost otáčení je nastavitelná]. Sestava ostřikovacích trysek využívá pro svoji rotaci a ostřik síta cca 5% výkonu čerpadla. Ochrana a prodloužení životnosti čerpadel a snížení úrovně nečistot kontinuálním ostřikováním síta zevnitř ven. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Jednotka automatického předfiltračního koše je tvořena ocelovým košem se sítem, sestavou s ostřikovacími tryskami a sací hadicí s příslušenstvím pro připojení a provoz mechanismu hydromotoru Jemnost filtrace: 1200µm nebo 2500µm Materiál síta: SST316 Minimální provozní tlak při proplachu: 1.5baru Minimální tlak pro ostřikovací trysky: 2-3bary Maximální provozní tlak: 10barů Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle µm, RA 5012 Připojení: příruba Instalace: horizontální nebo vertikální 1 TECNICKÁ ATA Ø oporučený 1 200µm oporučený 2 500µm Ø1 PPS PPS PPS motnost PPS PPS PPS PPS PPS PPS SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál koše SST304, 316, 316Ti,... Koš pro teplotu média 95 C. 25

27 B1 B1 B2 Automatické hrubé předfiltry s časovačem SÉRIE AF70 PRINCIP ČINNOSTI: V průběhu filtrace se postupně hromadí nečistoty na hrubém sítu. Jakmile je na ovladači indikován nastavený čas, otevře se proplachovací ventil a nečistoty se vyplachují proudem vody ven. Po uplynutí předem nastavené doby proplachu se proplachovací ventil uzavře. V průběhu celého proplachu není přerušena dodávka vody. rubé filtry velmi účinně filtrují velké částice z různých vodních zdrojů, jako jsou nádrže, řeky, jezera, odpadní vody. Používají se k ochraně čerpadel nebo jako předfiltry před jemnějšími filtry ve vodním systému. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Ovládání filtru: ovladač pro časové otevírání hydraulického proplachovacího ventilu rubost filtrace: 5 000, a µm Minimální provozní tlak při proplachu: 1bar Tlaková ztráta při proplachu: 0.5baru Maximální provozní tlak: 10barů oba proplachu: dle nastavení časovače [jednotky sekund] Materiál filtračního síta: nerez [AISI316] / PVC-U Povrchová úprava filtru: elektrostaticky vypalovaná polyesterepoxidová prášková barva o síle µm, RA 5012 Připojení: závitové nebo příruby nebo VIC 1 1 B B TECNICKÁ ATA Ø Průtok Plocha síta [cm²] Proplachovací Ø1 AF AF AF AF B B1 B2 motnost AF AF AF AF SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,904, uplex,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40barů. 26

28 Manuální hrubé předfiltrační koše SÉRIE F2000 APIKACE: Předfiltrační koše se používají pro snížení obsahu nerozpustných látek ve vodě, jako ochranné předfiltry pro vodoměry, ale i veškerá ostatní zařízení a stroje, pro které je filtrovaná voda určena. Filtry pracují na principu volného u vody přes síto, zatímco pevné částice se shromažďují v dolní části filtru. Tyto zachycené nečistoty mohou být odstraněny buď otevřením vypouštěcího ventilu, nebo otevřením krytu filtru a ručním vyčištěním koše a síta. Konstrukce umožňuje velmi jednoduché vyčištění koše a demontáž síta. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Vtok / Výtok na ose 180 Připojení: závitové, příruby nebo VIC Jemnost filtrace: od 3 000µm Maximální provozní tlak: 10barů Materiál filtračního síta: nerez [AISI316] Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle µm, RA TECNICKÁ ATA Ø Průtok Ø1 1 motnost F F F F F F F F F F F F SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,904, uplex,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40barů. 27

29 Manuální sítové on-line fitry SÉRIE F100 APIKACE: Manuální filtry jsou standardním řešením pro odstranění nerozpustných látek z vody a pracují na principu volného proudění vody. Používají se všude tam, kde je možná pravidelná obsluha filtračního zařízení. Instalací těchto filtrů se chrání nejenom následná filtrační zařízení, ale i veškerá ostatní zařízení a stroje, pro které je filtrovaná voda určena. Filtry se nejčastěji instalují přímo do potrubí a jejich montáž, údržba a provozování jsou velmi snadné. Konstrukce umožňuje velmi rychlou a jednoduchou demontáž síta. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Vtok / Výtok na ose 90 Připojení: závitové, příruby nebo VIC Jemnost filtrace: od 120µm Maximální tlak: 10barů Maximální provozní tlak: 8barů Materiál filtračního síta: nerez [AISI316] na PVC-U osnově iskový filtrační element pro 2, 3 a 4 Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle µm, RA 5012 MOE F115-F MOE F MOE F180-F TECNICKÁ ATA Ø Průtok Ø1 1 motnost F115 1½ F F F F F F F SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,904, uplex,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40barů. 28

30 Manuální sítové in-line fitry SÉRIE F200 APIKACE: Manuální filtry jsou standardním řešením pro odstranění nerozpustných látek z vody a pracují na principu volného proudění vody. Používají se všude tam, kde je možná pravidelná obsluha filtračního zařízení. Instalací těchto filtrů se chrání nejenom následná filtrační zařízení, ale i veškerá ostatní zařízení a stroje, pro které je filtrovaná voda určena. Filtry se nejčastěji instalují přímo do potrubí a jejich montáž, údržba a provozování jsou velmi snadné. Konstrukce umožňuje velmi rychlou a jednoduchou demontáž síta. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Vtok / Výtok na ose 180 Připojení: závitové, příruby nebo VIC Jemnost filtrace: od 120µm Maximální tlak: 10barů Maximální provozní tlak: 8barů Materiál filtračního síta: nerez [AISI316] na PVC-U osnově iskový filtrační element pro 2, 3 a 4 Povrchová úprava filtru: elektrostaticky vypalovaná polyesterepoxidová prášková barva o síle µm, RA 5012 TECNICKÁ ATA MOE F215-F240 MOE F260 1 MOE F280-F Ø Průtok Ø1 1 1 motnost F215 1½ F F F F F F F SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,904, uplex,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40barů. 29

31 Manuální záložní sítové fitry SÉRIE F300 APIKACE: In-line záložní filtry za tlakové filtry s filtrační náplní. Během zpětného proplachu je filtrovaná voda vracena zpět do filtru s filtrační náplní skrz tento záložní filtr. Instalací těchto filtrů se chrání nejenom následná filtrační zařízení, ale i veškerá ostatní zařízení a stroje, pro které je filtrovaná voda určena. Filtry se nejčastěji instalují přímo do potrubí a jejich montáž, údržba a provozování jsou velmi snadné. Konstrukce umožňuje velmi rychlou a jednoduchou demontáž síta. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Vtok / Výtok na ose 180 Připojení: závitové, příruby nebo VIC Jemnost filtrace: od 120µm Maximální tlak: 10barů Maximální provozní tlak: 8barů Materiál filtračního síta: nerez [AISI316] na PVC-U osnově iskový filtrační element pro 2, 3 a 4 Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle µm, RA TECNICKÁ ATA Ø Průtok Ø1 1 1 motnost F F F * Maximální platí pro kvalitní vodu při jemnosti filtrace 120µm SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,904, uplex,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40barů. 30

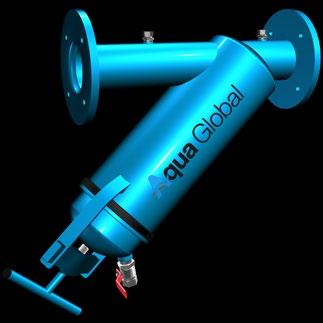

32 Manuální sítové cirkulační filtry SÉRIE F400 PRINCIP ČINNOSTI: Voda vtéká do filtru přes desku se čtyřmi nebo šesti úhlovými otvory. Otvory usměrňují proudění vody po celé délce filtračního síta. Filtry jsou dodávány se 4-6 zátkami, které umožňují uživateli nastavit počet otevřených otvorů dle u při filtrování. Voda protéká přes síto a pevné částice nečistot se shromažďují v dolní části filtru. Tyto nečistoty mohou být snadno odstraněny krátkodobým otevřením vypouštěcího ventilu. Manuální filtry jsou standardním řešením pro odstranění nerozpustných látek z vody a pracují na principu volného proudění vody. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Vtok / Výtok na ose 180 Připojení: závitové, příruby nebo VIC Jemnost filtrace: od 120µm Maximální tlak: 10barů Maximální provozní tlak: 8barů Materiál filtračního síta: nerez [AISI316] na PVC-U osnově Povrchová úprava filtru: elektrostaticky vypalovaná polyesterepoxidová prášková barva o síle µm, RA 5012 Volitelné ovládání filtru: ovladač pro časové otevírání hydraulického proplachovacího ventilu oba proplachu: dle nastavení časovače [jednotky sekund] MOE F440-F MOE F415-F430 MOE F TECNICKÁ ATA Ø Průtok Ø1 1 1 motnost F415 1½ F F F F F F * Maximální platí pro kvalitní vodu při jemnosti filtrace 120µm SPECIÁNÍ VBAVENÍ [NA PŘÁNÍ]: Konstrukční materiál filtru SST304, 316, 316Ti,904, uplex,... Filtr pro teplotu média 95 C, pro vysoký tlak 16, 25, 40barů. 31

33 Plastové trubní filtry SÉRIE F MANUÁNÍ SÍTOVÉ FITR PRINCIP ČINNOSTI: Voda protéká přes síto a pevné částice nečistot se shromažďují na ploše síta a ve spodní části filtru. Tyto nečistoty mohou být snadno odstraněny krátkodobým otevřením vypouštěcího ventilu a jednoduchým vyjmutím sítka z filtru a jeho vyčištěním pod tekoucí vodou. Manuální filtry jsou standardním řešením pro odstranění nerozpustných látek z vody a pracují na principu volného proudění vody. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ STANARNÍ SPECIFIKACE: Vtok / Výtok na ose 180 Připojení: závitové nebo VIC, ¾ - 3 Jemnost filtrace: od 5µm do 400µm Maximální tlak: 10bar Materiál filtračního síta: nerez [AISI316] na PP osnově Materiál diskového elementu: PP, PE Materiál těla filtru: polyamid nebo polypropylen Maximální teplota média: 60 C Závit pro odkalovací ventil: ¾ SÉRIE F MANUÁNÍ A AUTOMATICKÉ ISKOVÉ FITR PRINCIP ČINNOSTI: Voda vtéká do filtru přes vnější stranu diskového elementu dovnitř. Filtrační element sestavený ze sloupce disků se při zanesení jednoduše propláchne tlakovou vodou [surovou, vlastní vyčištěnou nebo externí]. Nečistoty je možné odstranit i otevřením odkalovacího ventilu na 2-3s. Proplach může probíhat manuálně, poloautomaticky nebo plně automaticky. Automatický proplach probíhá časově nebo dle tlakového rozdílu. Proplach jednoho modulu trvá 10-20s a spotřebuje se 25-80l vody. Proplach je možný nejen vodou, ale i vodou a tlakovým vzduchem. Pro větší filtrační y je nutné skládat sestavy z více filtračních diskových modulů. PITNÁ VOA TECNOOGICKÁ VOA ZAVAŽOVÁNÍ TERCIÁRNÍ OČIŠTĚNÍ 32

34 Naši zákazníci
