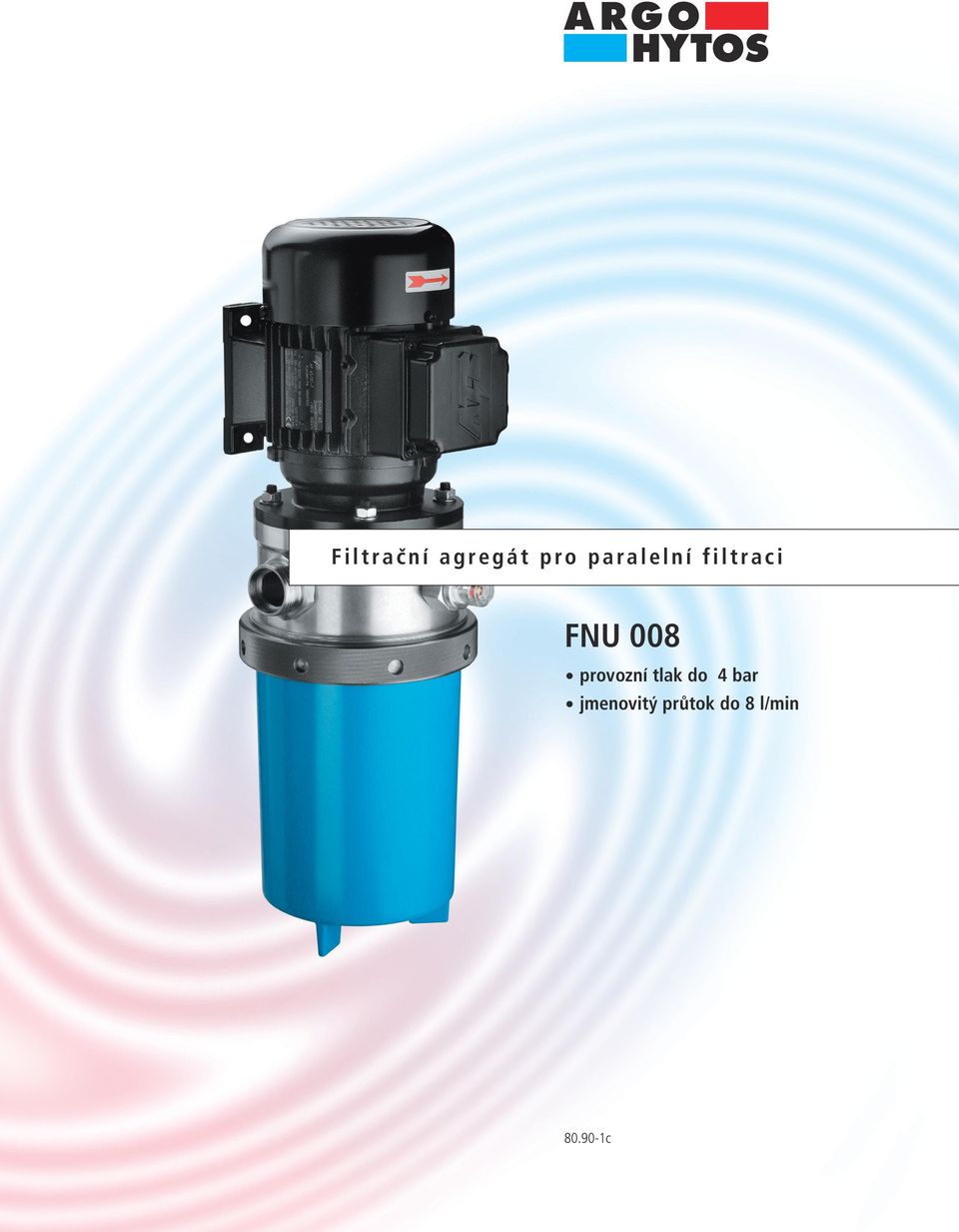

Filtrační agregát pro paralelní filtraci FNU 008. provozní tlak do 4 bar jmenovitý průtok do 8 l/min c

Transkript

1 Filtrační agregát pro paralelní filtraci FNU 008 provozní tlak do 4 bar jmenovitý průtok do 8 l/min c

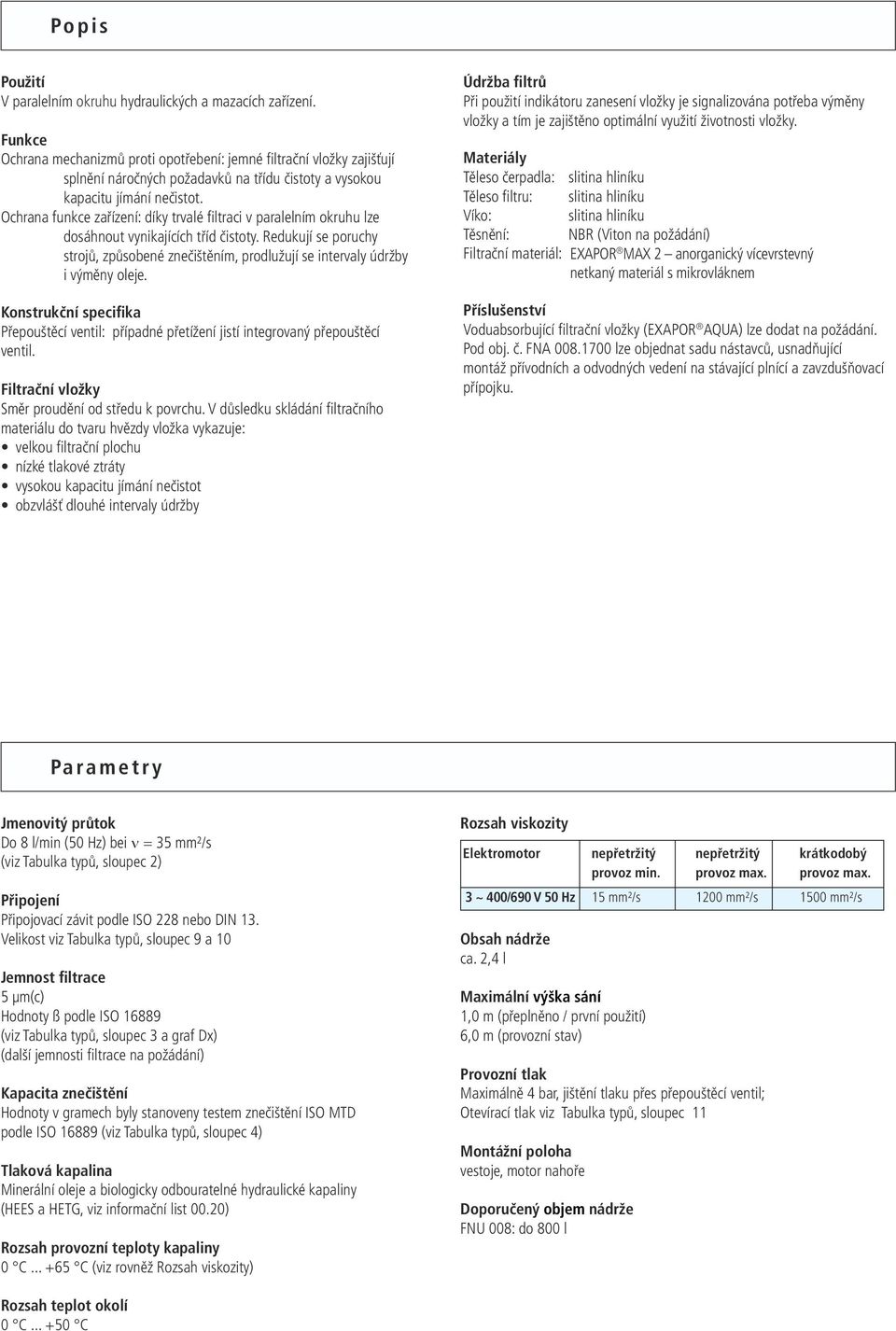

2 Popis Použití V paralelním okruhu hydraulických a mazacích zařízení. Funkce Ochrana mechanizmů proti opotřebení: jemné filtrační vložky zajišťují splnění náročných požadavků na třídu čistoty a vysokou kapacitu jímání nečistot. Ochrana funkce zařízení: díky trvalé filtraci v paralelním okruhu lze dosáhnout vynikajících tříd čistoty. Redukují se poruchy strojů, způsobené znečištěním, prodlužují se intervaly údržby i výměny oleje. Konstrukční specifika Přepouštěcí ventil: případné přetížení jistí integrovaný přepouštěcí ventil. Filtrační vložky Směr proudění od středu k povrchu. V důsledku skládání filtračního materiálu do tvaru hvězdy vložka vykazuje: velkou filtrační plochu nízké tlakové ztráty vysokou kapacitu jímání nečistot obzvlášť dlouhé intervaly údržby Údržba filtrů Při použití indikátoru zanesení vložky je signalizována potřeba výměny vložky a tím je zajištěno optimální využití životnosti vložky. Materiály Těleso čerpadla: slitina hliníku Těleso filtru: slitina hliníku Víko: slitina hliníku Těsnění: NBR (Viton na požádání) Filtrační materiál: EXAPOR MAX 2 anorganický vícevrstevný netkaný materiál s mikrovláknem Příslušenství Voduabsorbující filtrační vložky (EXAPOR AQUA) lze dodat na požádání. Pod obj. č. FNA lze objednat sadu nástavců, usnadňující montáž přívodních a odvodných vedení na stávající plnící a zavzdušňovací přípojku. Parametry Jmenovitý průtok Do 8 l/min (50 Hz) bei ν = 35 mm²/s (viz Tabulka typů, sloupec 2) Připojení Připojovací závit podle ISO 228 nebo DIN 13. Velikost viz Tabulka typů, sloupec 9 a 10 Jemnost filtrace 5 µm(c) Hodnoty ß podle ISO (viz Tabulka typů, sloupec 3 a graf Dx) (další jemnosti filtrace na požádání) Kapacita znečištění Hodnoty v gramech byly stanoveny testem znečištění ISO MTD podle ISO (viz Tabulka typů, sloupec 4) Tlaková kapalina Minerální oleje a biologicky odbouratelné hydraulické kapaliny (HEES a HETG, viz informační list 00.20) Rozsah provozní teploty kapaliny 0 C C (viz rovněž Rozsah viskozity) Rozsah viskozity Elektromotor Obsah nádrže ca. 2,4 l Maximální výška sání 1,0 m (přeplněno / první použití) 6,0 m (provozní stav) Provozní tlak Maximálně 4 bar, jištění tlaku přes přepouštěcí ventil; Otevírací tlak viz Tabulka typů, sloupec 11 Montážní poloha vestoje, motor nahoře nepřetržitý provoz min. Doporučený objem nádrže FNU 008: do 800 l nepřetržitý provoz max. krátkodobý provoz max. 3 ~ 400/690 V 50 Hz 15 mm²/s 1200 mm²/s 1500 mm²/s Rozsah teplot okolí 0 C C

3 Grafy Charakteristiky pro jemnost filtrace v Tabulce typů, sloupec 3 Dx Koeficient filtrace β v závislosti na velikosti částic x, stanovený pomocí Multi-Pass testu podle ISO Zkratky vyjadřují následující hodnoty účinnosti nebo jemnosti filtrace: Koeficient filtrace β pro částice > x µm Účinnost filtrace [%] U vložek EXAPOR MAX 2: 3EN2 = β 3 (c) 5EN2 = β 5 (c) 10EX2 = β 10 (c) Pro zvláštní případy je možné použití i speciálních filtračních materiálů, jejichž jemnosti filtrace jsou odlišné od uvedených charakteristik. Velikost částic x [μm] (pro všechny částice větší než je udávaná velikost částic x) Tabulka typů Obj. č. Jmenovitý průtok Kapacita znečištění Jemnost filtrace viz graf Dx Provozní napětí elektromotoru Výkon elektromotoru (max.) Provozní frekvence elektromotoru (max.) l/min g V Hz kw min -1 Připojení A vstup Počet otáček při 50 Hz (max.) FNU EN ~ 400 / 690 V 50 0, G1 G1 Připojení B výstup Obj. č. Elektrické symboly Otevírací tlak obtokového ventilu Hydraulické symboly Rozměry, č. typu. Náhradní vložka obj. č. Indikátor znečištění bar FNU , 2 1 V optisch DG Poznámky Poznámka: Agregát, uvedený v tabulce je standardní přístroj. Potřebujete-li jiné provedení, např. s voduabsorbujícími filtračními vložkami, prodlužovací trubkou, s upevňovací sadou nebo s motorem 60 Hz, zašlete nám Vaši poptávku.

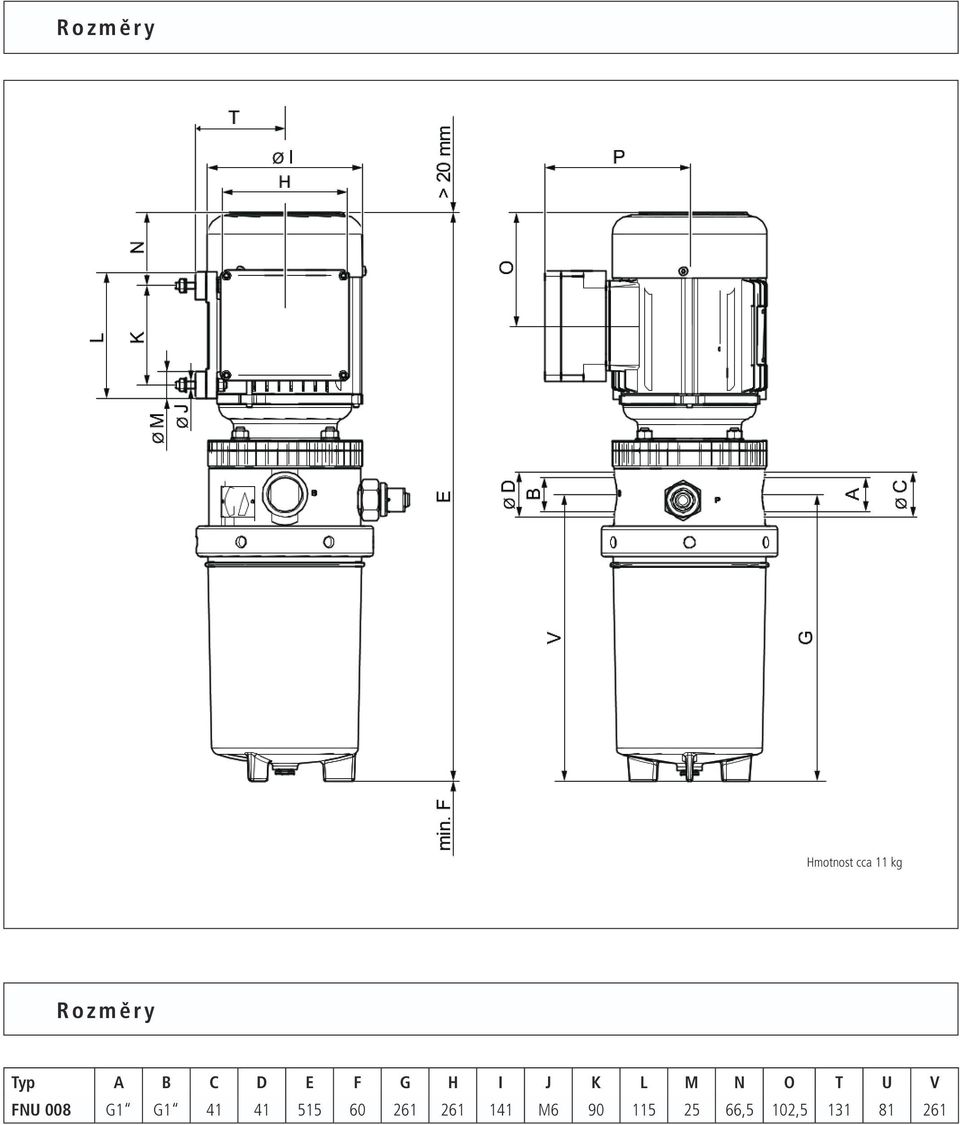

4 Rozměry Hmotnost cca 11 kg Rozměry Typ A B C D E F G H I J K L M N O T U V FNU 008 G1 G M ,5 102,
