1 Kabelové šachty z polykarbonátu

2 Langmatz je neznámější výrobce kabelových šachet z vysoce kvalitní umělé hmoty, polykarbonátu. Popis systému Strana 3 Výhody 4-5 Technická data 6-7 Charakteristické vlastnosti 8 Kritéria pro volbu šachty 9 Znázornění výstavby šachty 10 Přehled standardních velikostí šachet Usazení kabelové šachty z polykarbonátu 14 Reference 15 Poznámky 2

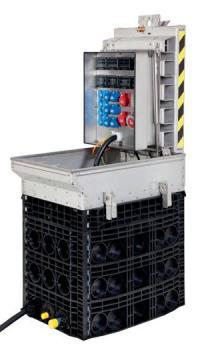

3 Výhody Kabelové šachty Langmatz z polykarbonátu jsou vyráběny v různých provedeních jako kabelové protahovací šachty, telekomunikační rozvaděče a podzemní rozvaděče. Představují stále pevnou a flexibilní alternativu k betonovým kabelovým šachtám. Výhody Dlouhá životnost a zatížitelnost celé konstrukce až do 40 tun na základě kvalitního polykarbonátu a 3D-ribFrame technologie Ušetření nákladů díky malé hmotnosti, modulární výstavbě a dodávce uspořádané k montáži Nekomplikované vstupy pro trubky přes místa, která jsou připravená pro proklepnutí v šachtových rámech Jednoduché přetrasování stávajících kabelovodů díky otevřeným šachtovým rámům Lehká integrace do exteriéru díky různým šachtovým poklopům (litina, beton, slzičkový plech nebo zadlážditelný poklop) Ochrana před neoprávněným vstupem díky různým variantám zavírání Kabelová šachta s litinovým poklopem Malá šachta EK337 s poklopem z polykarbonátu Materiál polykarbonát (PC) Všechny nosné elementy z umělé hmoty: modifikovaného polykarbonátu (PC) Vysoká tepelná odolnost Provedení horní plochy nekritické vůči horkému litému asfaltu Nejvyšší míra stability Protipožární zajištění Zabezpečení proti hnilobě Vysoká chemická odolnost Vysoká odolnost vůči UV záření a povětrnostním vlivům Vícenásobně použitelný Podzemní rozvaděč EK800 Podzemní rozvaděč EK838 s integrovaným kabelovým vývodem v litinovém poklopu 3

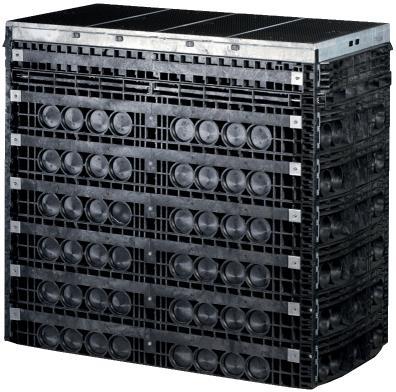

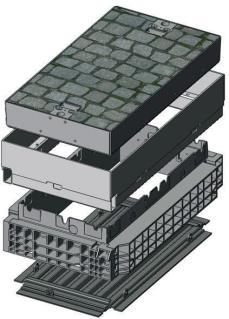

4 Technická data Modulární výstavba Použitý příklad:: Šachta EK 378, vnitřní rozměry 400 x 800 mm Šachtový poklop pro třídu zatížení B 125 nebo D 400 Varianty šachtových poklopů: - litinový (ca. 33 kg B 125) - betonový (ca. 95 kg B 125) - zadlážditelný (ca. 87 kg B 125) Ocelové rámy žárově zinkované s elastomerovou vložkou - Váha ca. 23 kg (pro litinový poklop) Vrchní rám z polykarbonátu s vnitřními bednícími stěnami pro usazení ocelového rámu - Váha ca. 15 kg Šachtové rámy z polykarbonátu v různých výškách - Váha ca. 16 kg Dno šachty - Váha ca. 3,5 kg Příklad použití: šachta EK 378, vnitřní rozměry 400 x 800 mm (betonový poklop) Produkt přizpůsobený praxi Plynulé vyrovnání výšky a sklonu Těsnicí elementy pro kabely bez chrániček Optimální zásyp okolní zeminou Mechanická ochrana horních rohů ocelovými žárově zinkovanými rámy Šachtové poklopy Třída zatížení dle DIN EN 124 (A 15, B 125 nebo D 400) Litina, beton, zadlážditelný, slzičkový plech Uzaviratelný s možností firemního loga Základ šachty Kompletní šachta obsahuje stupňovité ucpávky Další potřebné ucpávky lze objednat Základ šachty EK 378: se zadlážditelným poklopem 4

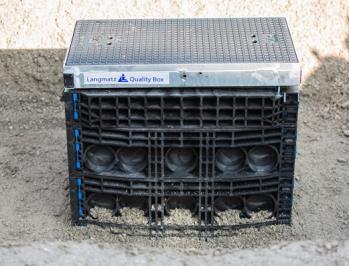

5 Technická data Rozměry Standardní velikosti šachet Vnitřní rozměr mm Vnější rozměr mm Typ 240 x 240 mm 315 x 315 mm EK x 250 mm 400 x 400 mm EK x 550 mm 400 x 700 mm EK x 400 mm 550 x 550 mm EK x 650 mm 550 x 800 mm EK x 800 mm 550 x 960 mm EK x 1165 mm 595 x 1300 mm EK x 1600 mm 550 x 1780 mm EK x 550 mm 700 x 700 mm EK x 1165 mm 750 x 1300 mm EK x 1400 mm 700 x 1580 mm EK x 650 mm 800 x 800 mm EK x 800 mm 960 x 960 mm EK x 1165 mm 995 x 1300 mm EK x 1400 mm 960 x 1580 mm EK x 1600 mm 960 x 1780 mm EK x 1825 mm 960 x 1990 mm EK x 2000 mm 960 x 2160 mm EK x 2200 mm 960 x 2354 mm EK 748 Klasifikace podle oblasti použití podle DIN EN 124 A15 15 kn Zkoušený tlak Dopravní plochy, které jsou využívány výhradně chodci a cyklisty a srovnatelné plochy, např. zelené plochy (Třída 1) B kn Chodníky, oblasti pro pěší a srovnatelné plochy; parkoviště osobních vozidel a stropy parkovišť pro osobní vozidla (Třída 2) D kn Vozovky silnic (také silnice pro chodce), Parkovací plochy a srovnatelné zpevněné dopravní plochy (Třída 4) 5

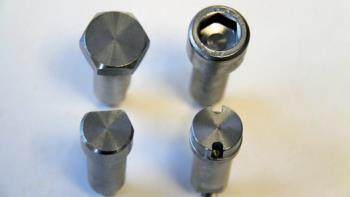

6 Charakteristické vlastnosti Ocelové rámy a poklopy ( zadlážditelný, betonový) jsou žárově zinkované dle DIN EN ISO 1461 Průchody pro kabely s místy požadovaného vylomení Průchody pro chráničky kabelů předem připravenými místy vylomení Všechna místa požadovaného vylomení jsou z výroby uzavřená Místa požadovaného vylomení se jednoduše vytvoří v místě instalace Standardní průchody pro chráničky o průměru: DN 50 mm DN 110 mm DN 160 mm s adaptéry umístění do vylomených míst Možnost přizpůsobení pro chráničky kabelů s menším průměrem v místě vylomení Ø 110 mm (přizpůsobení Ø 100 mm, Ø 90 mm, Ø 75 mm, Ø 63 mm, Ø 50 mm, Ø 40 mm) nebo Ø 160 mm (přizpůsobení Ø 140 mm, Ø 125 mm, Ø 110mm) nástavby s pravoúhlými otvory Rámy s pravoúhlými otvory se požívají při instalaci na již stávajících kabelových trasách Začlenění prázdných kabelových chrániček pomocí příslušných adaptačních desek Nepoužité otvory se uzavřou pomocí uzavíracích desek Příklad: adaptační desky pro chráničky, pískutěsné Uzávěry šachtových poklopů Standardní šachtové poklopy jsou dodávány v provedení: Se zavíráním Se šroubováním Standerdní tvary šroubových hlav: Šestihran Vnitřní šestihran LIC LOCK Telenet / OTC 6

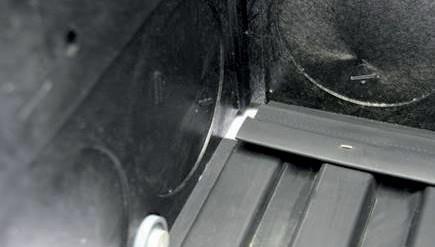

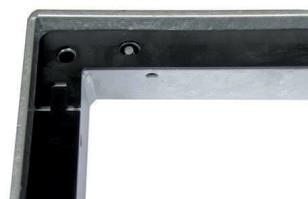

7 Hiermit wird bestätigt, dass die Langmatz G mbh Am Gschwend Garmisch-Part enkirchen Deutschland Inhaber des Zertifikates Nr.: FS /0150D ein Qualitätsmanagementsyst em gemäß DIN EN ISO 9001:2008 für den folgenden Geltungsbereich anwendet: Ent wicklung, Herstellung und Vert rieb von Produkt en für die Energietechnik, Telekommunikation und Verkehrstechnik Für und im Namen von BSI: veringhaus BSI Grou eutschland Peter U. E. Leveringhaus, BSI Group Deutschlan GmbH Ursprünglich zertifiziert: Letzte Ausgabe: Ablaufdatum: Dieses Zertifikat wur de elektr onisch erstellt und blei bt Ei gentum der BSI und ist an die Vertrags bedingungen gebunden. Ein e le k t roni sc he s Z e r tifi ka t k a nn o nline be s tä tig t we rd e n. Kopien können auf group.de/de/a udit-und- Zertifizierung/Kundenverzeichnis oder per Telefon +49 (0) bestätigt werden. Informati on und Kontakt: BSI Group Deutschland Gm bh, Hanauer Landstraße 115, Frankfurt am Main, Deutschland. Ei n Mitglied der BSI Unter nehm ensgr uppe. Seite 1 von 1 Charakteristické vlastnosti Kryty šachet Elastomerové vložky Vyrovnávají malé nerovnost Zamezují klapání Výškové vyrovnání Kabelové šachty mohou být vybaveny sadou pro výškové vyrovnání Optimální přizpůsobení horní hrany šachty do úrovně okolního terénu Plynulé přizpůsobení výšky a sklonu mezi vrchním rámem a ocelovým rámem Možnost výškového vyrovnání až do 50 mm Dno šachty pro odvod vody Všechny čtyři rohy dna šachty mají otvory pro odtok vody Dodávka šachty přizpůsobená montáži podle požadavků zákazníků: 1. Rám a dno šachty 2. Rámy šachty 3. Ocelový rám s poklopem 4. Vrchní rám Zertifikat QUALITÄTSMANAGEMENTSYSTEM DIN EN ISO 9001:2008 Jistota kvality Náš systém managementu kvality je certifikovaný BSI Management Systems dle DIN EN ISO

8 Kritéria výběru šachty 1. Rozměry * Vnitřní rozměry délka x šířka Typ poklopu šachty obsaženém v základu šachty * Litina * Ocel / beton * Ocel / zádlažba * Slzičkový plech (standard A 15) Třída zatížení poklopu šachty dle DIN EN 124 * A 15 * B 125 * D 400 Typ uzavření poklopu šachty * Bez zavírání / bez přišroubování * Uzávěr s šestihrannou šroubovou hlavou * Uzávěr s vnitřní šestihrannou šroubovou hlavou * Uzávěr LIC LOCK * Uzávěr COLT / TELENET / OTC Průchody pro kabelové chráničky (místa požadovaného vylomení v rámu) * Ø 110 m * Ø 160 mm (speciální varianta) * Ø 50mm * S pravoúhlými otvory (při křížení stávajícího kabelovodu) Celková výška (zadá se výběrem výšky a počtu rámů + základu šachty) * Celková výška Výška základu šachty + Výška příslušných šachtových rámů = žádaná celková výška šachty + Další příslušenství * Sada pro výškové vyrovnání * Zákaznické logo na poklopu *... = - Dodací termíny na vyžádání 8

9 Znázornění výšky šachty Typem poklopu, třídy zatížení a výběrem rámů se mění výška šachty: Poklop litinový nebo ze slzičkového plechu Poklop betonový Poklop k zádlažbě Šachtové rámy Vrchní rám LW LW LW Všechny údaje v mm 9

10 Přehled šachet standardních velikostí Type Vnitřní rozměr EK x 240 mm EK x 250 mm EK x 550 mm EK x 400 mm EK x 650 mm EK x 800 mm EK x 1165 mm EK x 1600 mm EK x 550 mm EK x 1165 mm EK x 1400 mm EK x 650 mm EK x 800 mm EK x 1165 mm EK x 1400 mm EK x 1600 mm EK x 1825 mm EK x 2000 mm EK x 2200 mm TŘÍDA ZATÍŽENÍ A 15 B 125 D 400 n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n Modulární provedení Kompaktní provedení Uzavřený korpus POKLOP n n n n n n n n n n n n n n n n n n n n n n Polykarbonát n n Litina n n n n n n n n n n n n n Litina beton n Ocel beton n n n n n n n n n n n n n n n n n Litina zádlažba n Ocel zádlažba - D 400: volitelné zavírání poklopu n n n n n n n n n n n n n n Slzičkový plech n n n n n n n n n n n Poklop litina výklopný D 400 n Ochranný rám rohů šachty Ocelový rám n n n n n n n n n n n n n n n n n n n n VRCHNÍ RÁM Výška 66 mm Výška 140 mm n n n n n n n n n n n n n n n n n n n n n n ŠACHTOVÉ RÁMY Výška 70 mm Výška 150 mm Výška 220 mm Výška 350 mm n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n Vysvětlivky: Typ zavírání šachtových poklopů Zavírá ní POKLOP: A 15: Zavírání možné B 125: Zavírání možné D 400: Zavírání nutné* Šroubo vání POKLOP: A 15: Šroubování možné B 125: Šroubování možné D 400: Šroubování nutné* Bez zavírá ní POKLOP: Zavírání nebo šroubování není potřebné* *Poklop šachty třídy zatížení D 400 je nutné dle DIN EN 124 vždy přišroubovat nebo zavřít. Výjimka je pouze tehdy, když hmotnost jednotky překračuje 300kg/m 2. 10

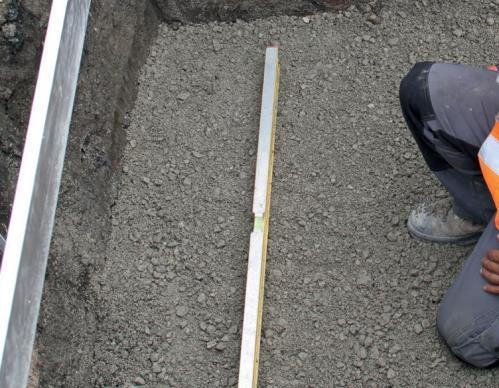

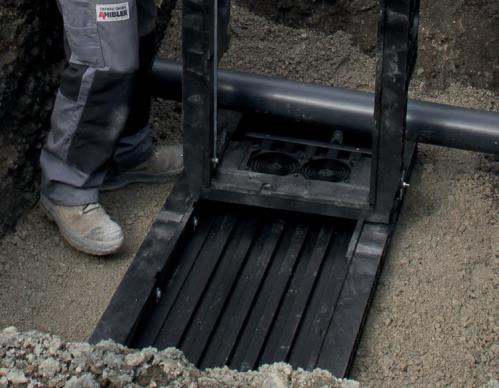

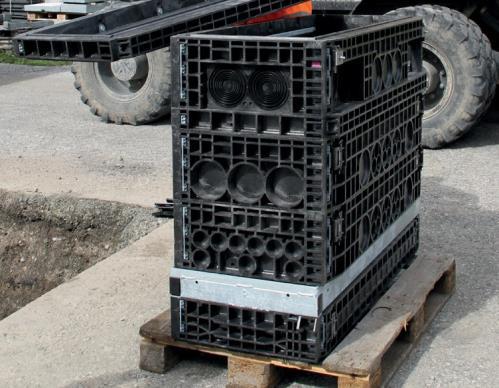

11 Usazení kabelové šachty z polykarbonátu Rámy a dno šachty jsou vyrobeny z kvalitní umělé hmoty a mají nízkou hmotnost. 1 Dodávka šachty je v připravená k sestavení. 2 Zhotovíme štěrkopískové podloží a zhutníme. 3 Příklad usazení přes stávající rozvod. Kabeltrasse: Dno šachty uložíme pod stávající rozvod. 4 Rám Rahmenelemente s pravoúhlým auf otvorem die usadíme Bodenplatte na dno šachty přes stávající übereinander rozvod. platzieren. Setzen der Rahmenelemente über bereits bestehende Rohrtrassen problemlos 11

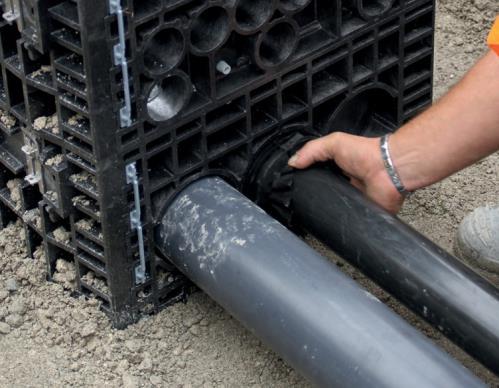

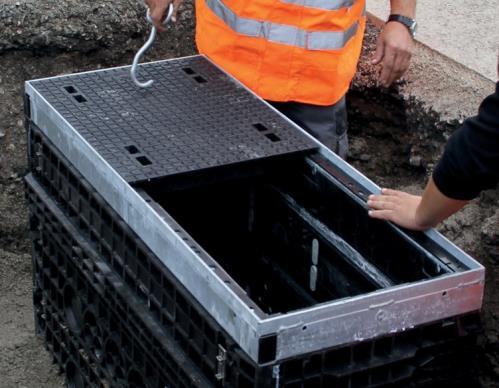

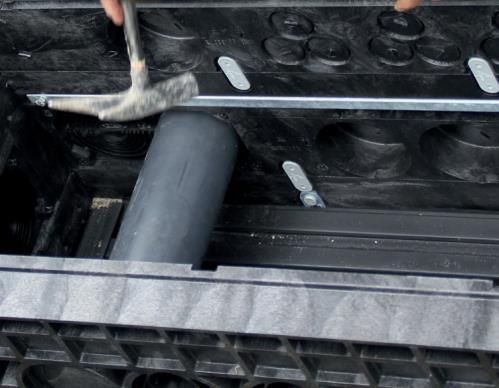

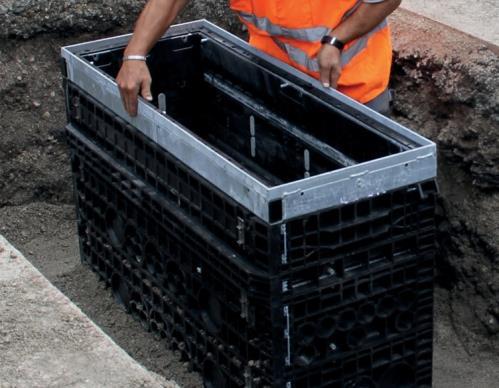

12 5 Rámy a dno šachty se spojí dvojitými nýty. 6 Další chráničky mohou být bez problémů přes průchody zavedeny do šachty. 7 Usazením horního a ocelového rámu můžeme přejít k uzavření šachty. 8 Poklopy šachty se usadí pomocí háků. 12

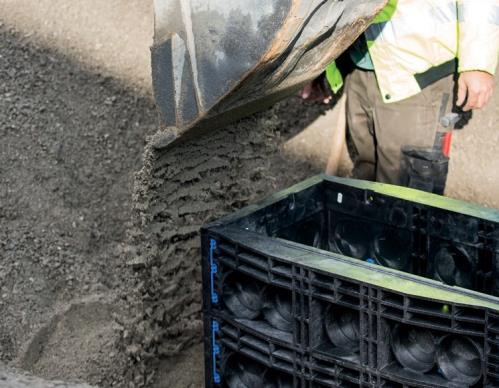

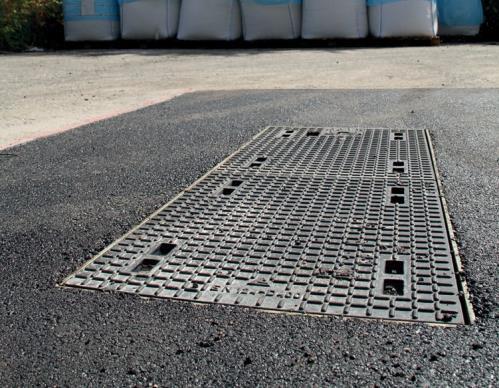

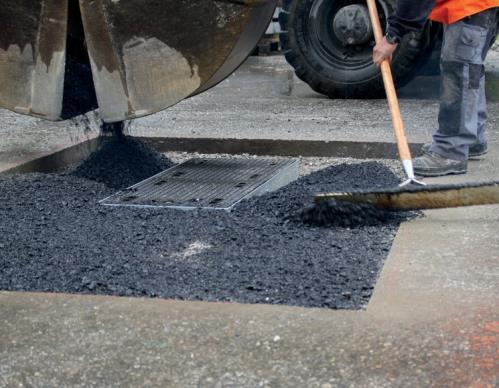

13 Zásyp šachty: stavební jámu zasypáváme po vrstvách a hutníme Při využití výškového vyrovnání vzniklý otvor zaplníme maltou. 11 Zhotovení finální vrstvy komunikace. 12 Hotovo! 13

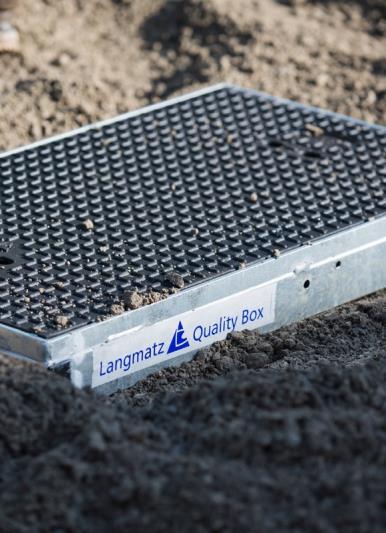

14 Reference Výběr ze zákaznického portfolia: Společnosti podnikající v údržbě komunikací, městské telekomunikační společností, dopravní podniky, železnice, stavebniny, montážní firmy: Německo Deutsche Bahn AG Berliner Verkehrsbetriebe Deutsche Telekom AG Siemens AG EnBW (konzernweit) Signalbau Huber Stadtwerke München HTI Eisenrieg KG Raab Karcher Baustoffe FAB Systemvertrieb GmbH, Norderstedt Evropa INFRATECH S.A., Belgie CYNERPRO Bvba, Belgie BGS Bau Guss AG, Švýcarsko GM-Plast A/S, Dánsko JET-VILL, Maďarsko 14

15 Poznámky 15

16 Langmatz je inovativní podnikání v umělých hmotách a kovozpracování. Četnými patenty stanovujeme stále vyšší standardy. Regionálně je firma Langmatz zakořeněná v bavorském Garmisch-Partenkirchenu, kde vyvíjí produkty s mezinárodními nároky, stále vyšší kvality a vytváří technologicky hodnotné systémy pro infrastrukturu: kabelové šachty, podzemní rozvaděče, řešení pro optické sítě, signalizační přístroje a další produkty Made in Germany jsou pro firmu motivací a závazkem. Kabelové šachty z polykarbonátu Podzemní rozvaděče FTTx Řešení pro optické sítě Kabelové jisticí skříně a sokly Domovní průchodky Produkty pro tunelovou výstavbu Uliční světla Stožárové svorkovnice Kryty ochrany ptactva Dopravní signalizace Radiové příjmače Nabíjecí stanice Technické změny vyhrazeny Stav LIC technika s.r.o. Dr. Sedláka 763 Tel: lic@lic.cz Klatovy III
