Návod pro vestavbu a montáž polykarbonátové kabelové šachty

Transkript

1 Návod pro vestavbu a montáž polykarbonátové kabelové šachty

2 Obsah. Obecné informace 3. Bezpečnostní upozornění 3 3. Popis výrobku 4 3. Rozměry 4 3. Technické údaje 4 4. Rozsah dodávky 5 5. Potřebné nástroje 6 6. Dno stavební jámy Všeobecné údaje 6 6. Vytvoření dna stavební jámy 7 7. Vestavba kabelové šachty 8-7. Výstavba základů Vestavba kabelové šachty kompletní Otevření poklopu kabelové šachty Vestavba kabelové šachty - jednotlivé díly Kabelová šachta - spojení jednotlivých dílů Montáž ocelového rámu 9 7. Odstranění vylamovacího otvoru pro kabelovou průchodku Montáž stupňovitých průchodek / těsnění chráničky Montáž adaptéru trubky Micropipe Zasypání stavební jámy až po spodní hranu nadstavby 7.4 Nasazení poklopu kabelové šachty Vytvoření nadstavby 3 8. Volitelně: Vestavba kabelové šachty s nastavením výšky Poklop kabelové šachty dílný Otevření poklopu kabelové šachty 5 9. Nasazení a uzavření poklopu kabelové šachty Poklop kabelové šachty dílný - vybetonovaný - nasazení a uzavření Údržba 7. Věcné vady 8. Řízení kvality 8 3. Vyloučení ručení 8 4. Kontakt 9 česky. Obecné informace Tento návod je součástí dodávky. Pozor! Každá osoba pověřená montáží, obsluhou, údržbou a opravou výrobku je povinna dodržovat tento návod, přečíst si jej a porozumět mu. Společnost Langmatz GmbH nepřebírá záruku za škody a provozní poruchy, k nimž dojde v důsledku nedodržování návodu. V zájmu dalšího vývoje si vyhrazujeme právo provádět na jednotlivých konstrukčních jednotkách a částech příslušenství změny, které při zachování hlavních charakteristik uznáme za prospěšné pro zvýšení bezpečnosti a výkonnosti zařízení. Autorské právo k tomuto návodu přísluší firmě Langmatz GmbH.. Bezpečnostní upozornění Polykarbonátová kabelová šachta je určena pro stacionární a do země zapuštěné vložky jako - kabelová šachta, - telekomunikační rozvaděč / optický rozvaděč, - systém distribuce energie, - systém pro upevnění elektronických komponentů. Pokud je kabelová šachta použita jako systém pro upevnění elektronických komponentů, není určena pro provoz v prostředí s nebezpečím výbuchu. Zde popsaný výrobek polykarbonátová kabelová šachta odpovídá nejnovějšímu stavu techniky ke dni vytištění návodu k obsluze a je dodáván v provozně bezpečném stavu. Je zakázáno provádět svévolné změny na zařízení především pak na částech důležitých z hlediska jeho bezpečnosti. Firma Langmatz GmbH varuje před nesprávným použitím výrobku. Práce na elektrických nebo elektronických vestavbách smějí provádět pouze kvalifikovaní elektrikáři. Za instalaci, provoz a údržbu vestavných prvků nese odpovědnost provozovatel. Provozovatel musí zabezpečit ochranu před poškozením zdraví a usmrcením uživatele a třetích osob, provozní bezpečnost zařízení, vyloučení výpadků činnosti a nepříznivých dopadů na životní prostředí v důsledku nesprávné manipulace s výrobkem a používání odpovídajícího ochranného oděvu při práci. V případě poškození platí zákaz dalšího použití výrobku. Kontaktujte, prosím, servisní linku (viz kapitola 4 Kontakt). Pozor! Během vestavby, obsluhy zařízení, při provádění činností v souvislosti s jeho údržbou a opravou je nutné dodržovat příslušné předpisy týkající se bezpečnosti práce a ochrany životního prostředí. 3

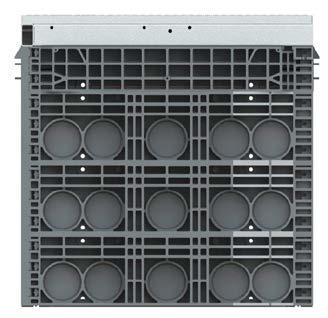

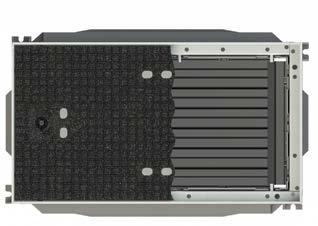

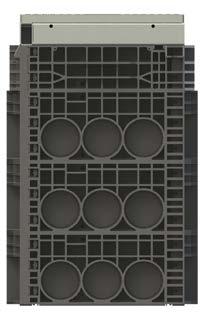

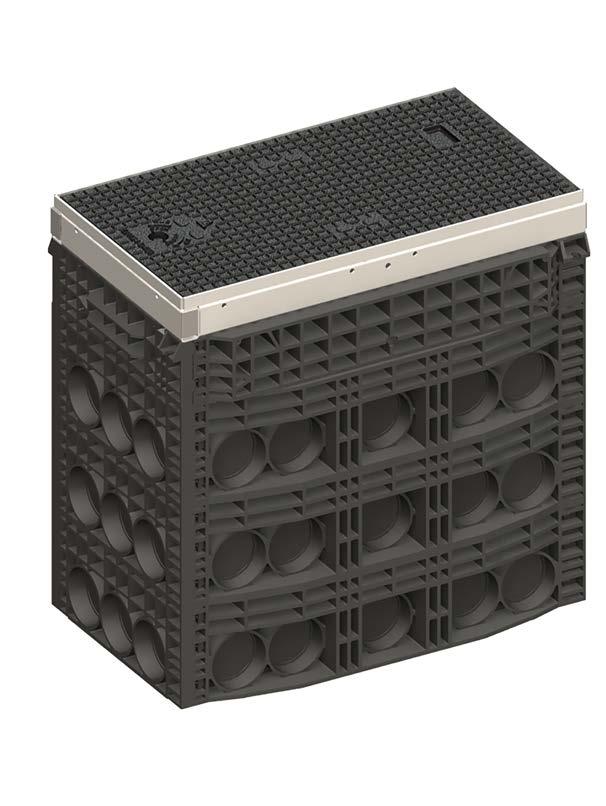

3 3. Popis výrobku 4. Rozsah dodávky Protože existuje velké množství velikostí a provedení polykarbonátové kabelové šachty společnosti Langmatz, je tento návod k obsluze pouze příkladem s jedním popsaným výrobkem - kabelová šachta - světlá šířka (SŠ) 400 x 800 mm / 900 mm vysoká. (Příklad výrobku SŠ 400 x 800 mm / výška 900 mm) V podstatě je zde popsána vestavba, výstavba a ovládání polykarbonátové kabelové šachty společnosti Langmatz s poklopem kabelové šachty z lité oceli. 3 Obr. 4. Obr. 4. Obr Rozměry (Příklad výrobku SŠ 400 x 800 mm) 940 mm 580 mm mm Obr Kompletní kabelová šachta se skládá z: Pol. Pol. 4x stupňovité průchodky Ø 0 mm x klíč pro vyrovnání výšky (volitelné) Obr. SŠ 800 mm SŠ 400 mm Obr. 6 7 Pol. 3 Pol. 4 Pol. 5 8x dvojité upevňovací hmoždinky (počet podle provedení) x poklop šachty - litá ocel - s uzamčením (podle provedení) x ocelový rám s tlumicí podložkou (elastomer) Obr. 3 Pol. 6 x horní rám 3. Technické údaje Velikost D x Š x V: Celková hmotnost: Materiál prvku rámu / podlahová deska: 940 x 580 x 900 mm cca 43 kg polykarbonát (PC) / polypropylen (PP) Obr. 4 8 Pol. 7 Pol. 8 3x prvek rámu (počet podle provedení) x podlahová deska s namontovanými upevňovacími hmoždinkami (počet podle provedení) Materiál ocelový rám: vždy žárově pozinkovaná ocel Varianty poklopu kabelové šachty: litá ocel D400 / B5 vybetonovaný D400 / B5 vydlážděný D400 / B5 protiskluzový plech A5 Varianty uzavření kabelové šachty: uzamčení / šroubení 4 5

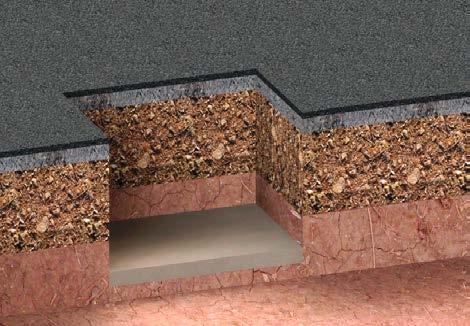

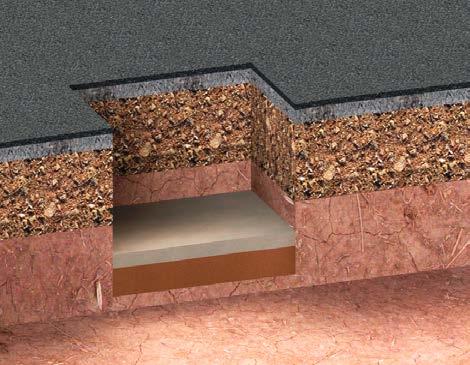

4 5. Potřebné nástroje (nejsou součástí dodávky) 6. Vytvoření dna stavební jámy Pro vytvoření stavební jámy je nutné dodržet následující podklady společenství pro kvalitu Gütegemeinschaft Leitungstiefbau e.v.: Pracovní pokyny pro provedení prací v podzemních stavbách pro kabelovody. Polohu a hloubku dna stavební jámy přizpůsobte instalační situaci. Horní hrana poklopu kabelové šachty musí ležet bez výškového rozdílu na stejné úrovni jako horní hrana okolního terénu. Obr. 5 Klíč se zvedacím hákem (typ podle provedení uzamčení. Lze objednat u společnosti Langmatz). 6. Dno stavební jámy Obr. 6 Kladivo 900 mm 300 mm Situace A Pro pochozí oblasti: Vytvořit podsyp / podpěru minimální tloušťky 300 mm. Podsyp / opěra musí být ze smíšené půdy nesoudržné až soudržné (druh zeminy skupiny G dle ATV-DVWK-A7). Podsyp / podpěru ukládat po vrstvách a zhutnit na D Pr 98%. 6. Všeobecné informace Vestavba šachty musí být provedena odbornou firmou. Před vytvořením nosného dna stavební jámy musí proběhnout posouzení půdních podmínek. - Pro kabelové šachty s celkovou výškou menší než 680 mm musí být nejvyšší hladina spodní vody minimálně 00 mm pod horní hranou terénu. - Vestavba kabelové šachty se musí provést ve smíšené půdě nesoudržné až soudržné. - Druhy půd skupiny G až G3 podle směrnice Německého sdružení pro vodohospodářství, odpadní vodu a odpady ATV-DVWK-A 7, resp. půdní skupiny GE, GW, GI, SE, SW, SI, GU, GT, SU, ST, GU*, GT*, SU*, ST*, UL a UM podle DIN 896. Pozor! Přímá vestavba do komunikace není doporučena. Odůvodnění: - Zhoršený přístup při trvalém provozu - Vyšší tvorba hluku. Pokud je přesto kabelová šachta vestavěna do komunikace, doporučuje společnost Langmatz použití betonovaných poklopů kabelové šachty. Při tvorbě dopravní plochy je nutné dodržet podmínky a směrnice předpisu ZTV A-StB! Obr. 7 Obr. 8 Obr mm 00 mm 900 mm 00 mm 00 mm 6 7 Situace B Pro pojezdové oblasti: Dno výkopu zhutnit podle požadavků. U druhů půd skupin G / G podle směrnice Německého sdružení pro vodohospodářství, odpadní vodu a odpady ATV- -DVWK-A 7 (půdní skupiny GE, GW, GI, SE, SW, SI, GU, GT, SU, ST podle DIN 896): Vytvořit nosnou betonovou vrstvu minimální tloušťky 00 mm (dusaný beton, třída pevnosti C8 / 0). Situace C Pro pojezdové oblasti: U druhů půd skupin G3 podle směrnice Německého sdružení pro vodohospodářství, odpadní vodu a odpady ATV-DVWK- -A 7 (půdní skupiny GU*, GT*, SU*, ST*, UL, UM podle DIN 896): Vytvořit podsyp s typy půd skupiny G podle směrnice Německého sdružení pro vodohospodářství, odpadní vodu a odpady ATV-DVWK-A 7. Minimální tloušťka 00 mm. Podsyp ukládat po vrstvách a zhutnit na D Pr 98 %. Vytvořit nosnou betonovou vrstvu minimální tloušťky 00 mm (dusaný beton třída pevnosti C8 / 0).

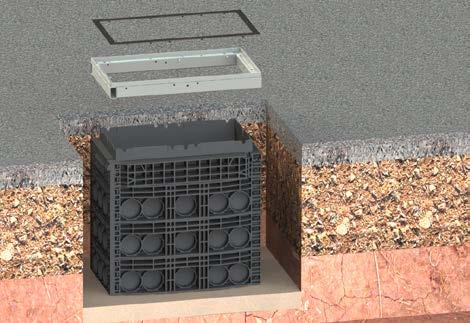

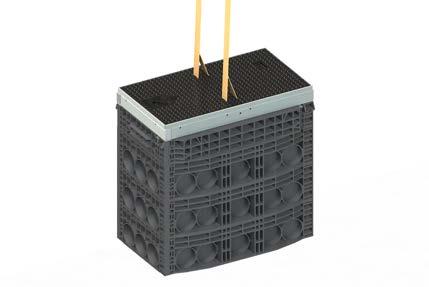

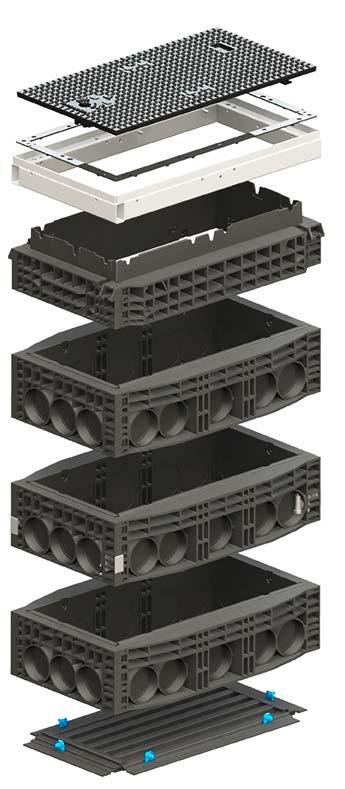

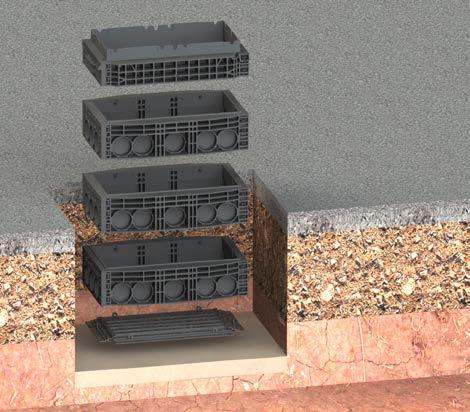

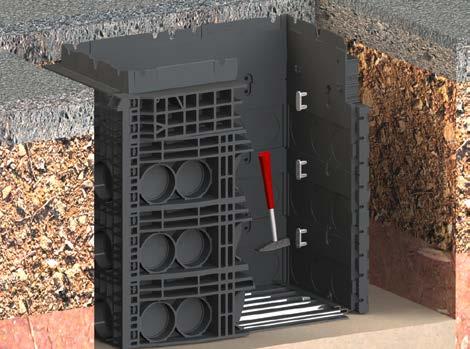

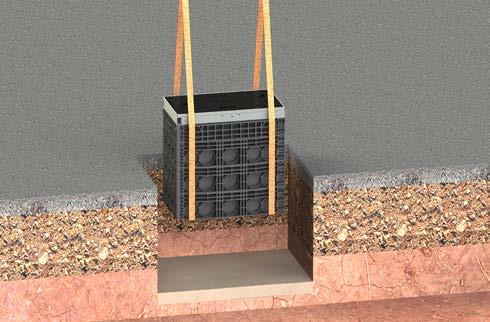

5 7. Vestavba kabelové šachty 7. Výstavba základů 7.. Vestavba kabelové šachty kompletní Usadit kompletní kabelovou šachtu na dno stavební jámy nebo podle typu dodávky sestavit jednotlivé díly těla šachty (viz obr. 3-5) Vestavba kabelové šachty - jednotlivé díly Podlahovou desku (3) usaďte na dno stavební jámy. Prvky rámu () (počet podle provedení) nasaďte na sebe. Nakonec nasaďte horní rám () na konstrukci rámu. Obr. 0 Varování: Pro vsazení kabelové šachty se musí okolo celé kabelové šachty umístit nosné popruhy nebo podobné vázací prvky. Nebezpečí úrazu z důvodu možného převržení a pádu kabelové šachty U šachet se závěsnými oky, namontovanými již při výrobě, se musí použít tato nosná oka. Obr Kabelová šachta - spojení jednotlivých dílů 3 Pro spojení prvků rámu natlučte zevnitř dvojité upevňovací hmoždinky (). Varování: Existující otvory pro zvedání v poklopu kabelové šachty () nesmí být používány pro zvedání kabelové šachty. Poklop kabelové šachty (např. litina) může být vytržen a může dojít k poškození ocelového rámu (). Podlahovou desku se zašpičatělými upevňovacími hmoždinkami () natlučte na první rám. Všechny prvky rámu spojte dohromady pomocí dvojitých upevňovacích hmoždinek (). V případě změny při montáži kabelové šachty se upevňovací hmoždinky prorazí vhodným nástrojem z vnější strany kabelové šachty do vnitřní strany kabelové šachty. Obr. Obr. 4 Pokud upevňovací hmoždinky nevykazují po prorážení žádné poškození, mohou se bez ztráty funkčnosti použít ještě jednou. 7.. Otevření poklopu kabelové šachty Pro otevření poklopu kabelové šachty otočte uzávěr vhodným klíčem do polohy OTEVŘENO (o 90 doleva). Poklop kabelové šachty nadzvedněte vhodným nástrojem a vytáhněte ho do strany Montáž ocelového rámu Po pevném spojení jednotlivých prvků rámu se ocelový rám nasadí s tlumicí podložkou (elastomer) () na horní rám (). Obr. Obr

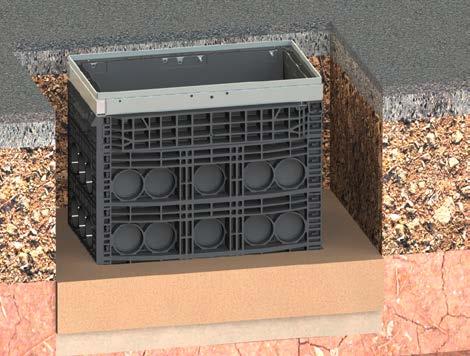

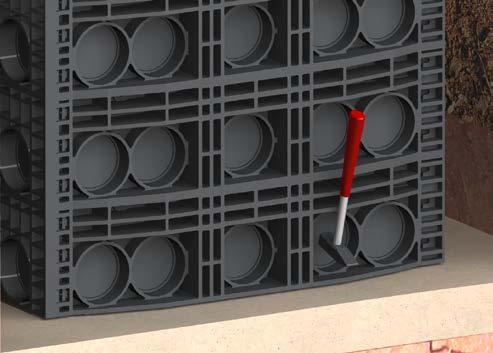

6 7. Odstranění vylamovacího otvoru pro kabelovou průchodku 7.3 Zasypání stavební jámy až po spodní hranu nadstavby Stanovte požadovaný počet a stav kabelových průchodek. Pomocí kladiva vyrazte odpovídající vylamovací prvky. Případný vzniklý otřep odstraňte vhodným nástrojem. Stavební jámu postupně zasypte zhutnitelným materiálem () podle směrnice pro zemní práce při výstavbě komunikací ZTV E-StB 09 až po spodní hranu nadstavby (). Obr. 6 Obr Montáž stupňovitých průchodek / těsnění chráničky (Příklad - zobrazení s kabelem) Na přiložené stupňovité průchodce () otevřete na vylamovacím otvoru potřebný průměr trubky vhodným nástrojem. Stupňovité průchodky nasaďte do otvoru v kabelové šachtě tak, jak je zobrazeno. 7.4 Nasazení poklopu kabelové šachty Pro řádnou vestavbu všech poklopů kabelové šachty dbejte na: Obr. 7 Aby se zabránilo zanesení písku do kabelové šachty, doporučuje se při pokládce zemních kabelů nasazení těsnění chráničky (). (Není součástí standardního rozsahu dodávky a musí se objednat samostatně). Tlumicí podložka () musí být celá řádně umístěna. Tlumicí podložka nesmí být poškozena. Tlumicí podložka musí být před nasazením na poklop kabelové šachty vyčištěna, aby se zajistilo optimální usazení poklopu kabelové šachty. 7.. Montáž adaptéru trubky Micropipe (Příklad - zobrazení) Obr. 0 Obr. 8 3 Adaptér trubky Micropipe nepatří ke standardnímu rozsahu dodávky a musí se objednat samostatně. Adaptér trubky Micropipe () nasaďte do otevřené kabelové průchodky tak, až zaskočí obvodová drážka přes kruhový okraj v otvoru. Spoj Micropipe / kabel zaveďte až do cca Ø 46 mm skrz rozříznuté otvory () v adaptéru trubky Micropipe v kabelové šachtě. Pro trubky s max. Ø 50 mm (3) chyťte drážkované otvory () na označené sponě (šipky) a vyřízněte je. Obr. Před nasazením poklopu kabelové šachty () musí být uzávěr () umístěn do polohy OTEVŘENO (o 90 doleva). 0

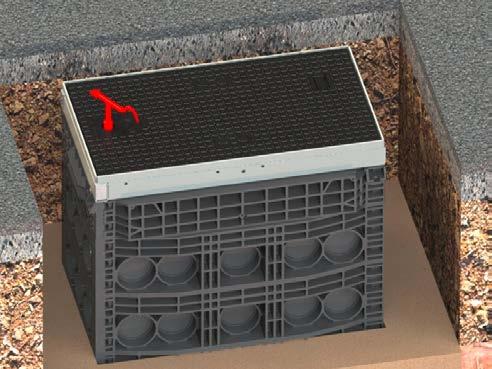

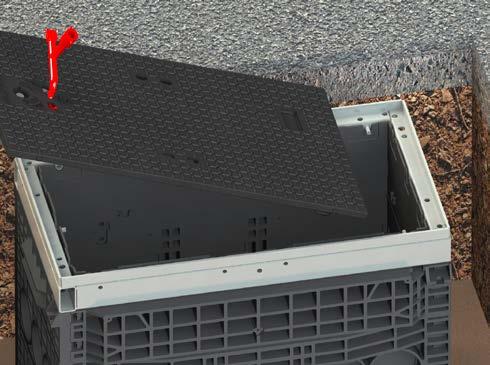

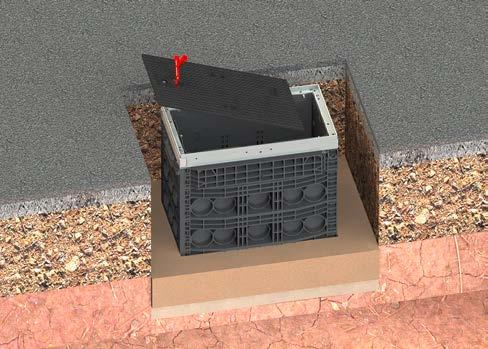

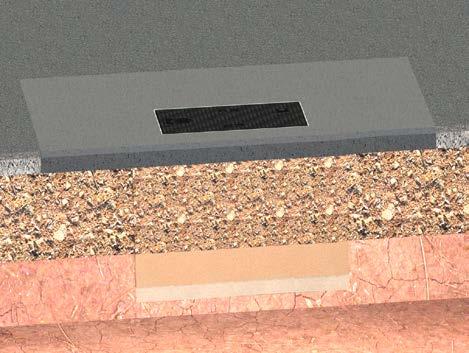

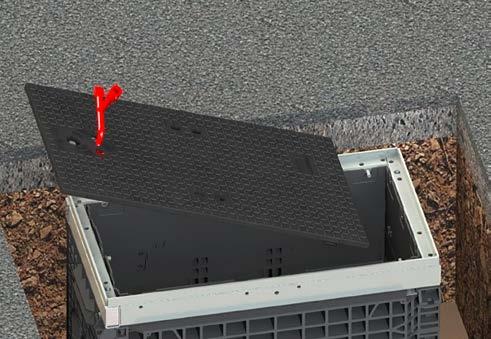

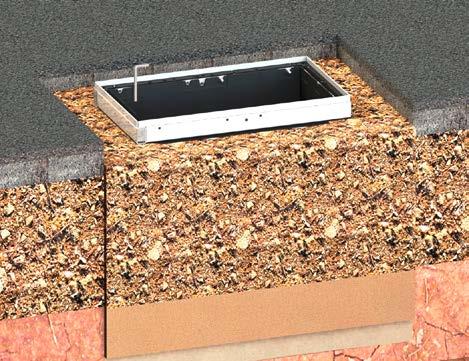

7 7.5 Vytvoření nadstavby (v pojezdové oblasti) Poklop kabelové šachty () zvedněte pomocí vhodného zvedacího nástroje a nasaďte na ocelový rám (). K tomu proveďte následující krok dle obr. 3! 40 mm 550 mm Nadstavbu () vytvořte podle směrnice ZTV A-StB (resp. RStO 00). U horní hrany nadstavby musí být proveden obvodový pás z betonu nebo litého asfaltu minimální šířky 550 mm a minimální tloušťky 40 mm (asfaltová vrstva: minimálně stavební třídy V podle RStO 00). Vestavba kabelové šachty bez vyrovnání výšky je ukončena. Obr. Obr. 5 cca 00 mm Poklop kabelové šachty nasaďte šikmo ve vzdálenosti cca 00 mm od ocelového rámu a nasuňte ho až na doraz na bočně umístěné závěsné svorníky (). 8. Volitelně: Vestavba kabelové šachty s nastavením výšky 3 Stavební jámu postupně zasypte zhutnitelným materiálem (3) podle směrnice ZTV E-StB (resp. ZTV E-StB 09) až po spodní hranu ocelového rámu (). Prvky nastavení výšky jsou umístěny ve všech čtyřech rozích. Nasaďte klíč pro nastavení výšky () (u kabelové šachty s nastavením výšky je součástí dodávky). Obr. 3 Obr. 6 Pro uzamčení poklopu kabelové šachty umístěte uzávěr do polohy ZAVŘENO (o 90 doprava). Uzavření je provedeno po zaznamenání výrazného zaklapnutí pod závěsným svorníkem. min. 0 - max. 50 mm 3 4 Otáčením klíčem () směrem doprava všech čtyř prvků nastavení výšky se ocelový rám () nadzvedne a nastaví se na požadovanou výšku poklopu kabelové šachty. Ideální rozsah nastavení je minimálně 0 mm až maximálně 50 mm. Závitová tyč (3) musí být vždy ustavena na plechovou podložku (4). Obr. 4 Obr. 7 3

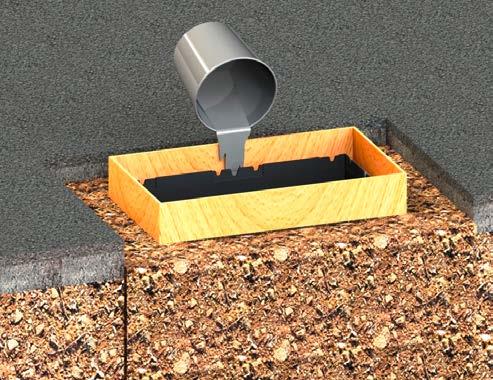

8 Po úspěšném nastavení výšky zvedněte ocelový rám a položte ho vedle kabelové šachty. Poklop kabelové šachty () opět nasaďte a uzamkněte. (viz kapitola 7.4.) Kabelová šachta se smí zatížit teprve tehdy, když suchá / zálivková malta dosáhne tvrdosti, předepsané výrobcem! Nadstavbu vytvořte podle ZTV A-StB. (viz kapitola 7.5) Obr. 8 Obr. 3 Vestavba kabelové šachty s nastavením výšky je ukončena. Obr mm 500 mm Pro vyplnění volného prostoru mezi horním rámem () a ocelovým rámem musí stavba vytvořit vhodný těsný bednicí rám. (vnější rozměry 500 x 900 mm viz obr. 9). Uvnitř zabraňuje pronikání suché / zálivkové malty bednicí stěna vytvořená na horním rámu (). Zasypání podle DIN 8555 Pevnost v tlaku >35 N/mm² po 8 dnech. Suchá malta: např. typ Kombina 35 S nebo ekvivalentní. Zálivková malta: např. typ AzKm Dodavatel je např. firma Ergelit v Alsfeldu. Pro vyplnění se nesmí používat montážní pěna! Nesplňuje požadavky na nosnost! 9. Poklop kabelové šachty dílný 9. Otevření poklopu kabelové šachty Obr. 3 Pro otevření poklopu kabelové šachty otočte uzávěr vhodným klíčem do polohy OTEVŘENO (o 90 doleva). Poklop kabelové šachty nadzvedněte vhodným nástrojem a vytáhněte ho do strany. Druhý poklop kabelové šachty vytáhněte do strany vhodným nástrojem ze čtyř závěsných svorníků a zvedněte ho. Po vyplnění odstraňte bednicí stěny a znovu nasaďte ocelový rám na kabelovou šachtu. Závitové tyče předtím nastavených prvků nastavení výšky se musí zatlačit skrz ještě měkkou suchou / zálivkovou maltu (), až se opět postaví na plechové podložky (viz obr. 7). 9. Nasazení a uzavření poklopu kabelové šachty Pro uzavření se musí nejprve nasadit poklop kabelové šachty bez uzávěru. Poklop kabelové šachty nasaďte šikmo a zasuňte ho pod existující závěsné svorníky (). Obr. 30 Obr

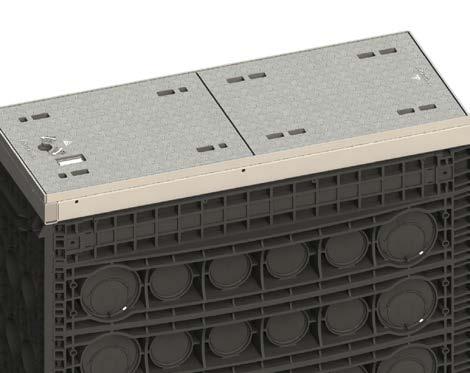

9 Před nasazením druhého poklopu kabelové šachty musí být uzávěr umístěn do polohy OTEVŘENO (o 90 doleva). Vestavba poklopu kabelové šachty dílného vybetonovaného je ukončeno. Obr. 34 Poklop kabelové šachty s uzávěrem nasaďte šikmo a zasuňte ho pod již vložený poklop kabelové šachty (přechod/podchod). Uzávěr musí být umístěn na vnější straně kabelové šachty. Uzávěr umístěte do polohy ZA- VŘENO (o 90 doprava). Uzavření je provedeno po zaznamenání výrazného zaklapnutí pod závěsným svorníkem. Obr Poklop kabelové šachty dílný - vybetonovaný - nasazení a uzavření - Každý poklop kabelové šachty má dva uzávěry. Pro otevření poklopu kabelové šachty otočte uzávěr do polohy OTEVŘENO (o 90 doleva). Poklop kabelové šachty zvedněte vhodným nástrojem nahoru. 0. Údržba Činnost Jak často Poznámky Před otevřením zkontrolujte Zařízení uzávěru otevírejte a vyčistěte povrch kabelové a zavírejte jen pomocí ovládacího klíče, který je k tomu šachty a zařízení uzávěru Před každým použitím. určen. Zkontrolujte tlumicí podložku pro poklop kabelové šachty. Jednou ročně. V případě poškození vyměňte. Vyčistěte tlumicí podložku pro poklop kabelové šachty. Po každém použití. Stačí omést koštětem. Obr. 35 U variant se šroubením: Obr. 36 Pro uzavření se musí uzávěry nacházet v poloze OTEVŘENO. Poklopy kabelové šachty zvedněte vhodným nástrojem a vložte je do ocelového rámu. Není nutné dodržet pořadí. Uzávěry umístěte do polohy ZAVŘE- NO (otočení o 90 doprava). Uzavření je provedeno po zaznamenání výrazného zaklapnutí pod závěsnými svorníky (). Viz kapitola (7.4 obr. 0) Uzavírací šrouby v poklopu kabelové šachty natřete před našroubováním pastou Anti- -Size. Pevně dotáhněte pouze vhodným nástrojem (viz kapitola 5). Doporučený utahovací moment = 46 Nm Po každém použití. Uzavírací šrouby zašroubujte pouze ručně! Pastu Anti-Size je možné objednat u společnosti Langmatz (informace viz kontakt v kapitole 4). 6 7

10 . Věcné vady 4. Kontakt Za polykarbonátové kabelové šachty přebírá společnost Langmatz GmbH odpovědnost za vady v délce 4 měsíců ve smyslu 434 BGB (Občanského zákoníku), počítáno od data dokladu o koupi. V rámci této záruky firma zdarma vymění nebo opraví všechny díly, k jejichž poškození dojde v důsledku výrobní vady či vady materiálu. Objednatel musí vady reklamovat okamžitě a písemnou formou. Nároky na náhradu škody objednavatele z titulu věcné vady nebo z jakéhokoliv právního důvodu jsou vyloučeny. Langmatz GmbH Am Gschwend 0 D-8467 Garmisch-Partenkirchen Naše servisní linka: Telefon: info@langmatz.de Ze záruky jsou dále vyloučeny jakékoliv škody nebo poruchy, ke kterým došlo na základě - nesprávného používání, - přirozeným opotřebením nebo - zásahem třetích osob. Neručíme za škody způsobené při přepravě nebo na základě vyšší moci. Po opravě provedené z důvodu reklamace se neprodlužuje záruční doba na vyměněné díly ani na výrobek. Výběrem polykarbonátové kabelové šachty jste se rozhodli pro velmi kvalitní výrobek, který odpovídá nejnovějšímu stavu techniky. Pokud se však přesto vyskytnou problémy, obraťte se prosím na naši zákaznickou linku (viz kapitola 4 Kontakt).. Řízení kvality Systém řízení kvality společnosti Langmatz GmbH je certifikován podle DIN EN ISO Vyloučení ručení Údaje obsažené v tomto technickém dokumentu jsou podle technických pravidel i podle nejlepšího vědomí uváděny patřičně a správně. Údaje však nejsou příslibem žádných vlastností. Ten, kdo používá výrobky společnosti Langmatz GmbH, je výslovně povinen rozhodnout na vlastní odpovědnost o použitelnosti a účelnosti výrobku pro zamýšlený účel použití. Ručení za výrobek, přislíbené společností Langmatz GmbH, se vztahuje výhradně na naše prodejní, dodací a platební podmínky. Odpovědnost společnosti Langmatz GmbH z důvodu náhodných, nepřímých nebo z toho vyplývajících následných škod nebo škod, způsobených použitím výrobku k jinému účelu, než který zde byl popsán a uveden, je vyloučena. 8 9

11 Stand Originál návodu 0
