1 SYSTEMATICKÁ KVALITA Podzemné energe cké systémy

2 Obsah PIAZZA PIAZZA 000 PIAZZA 700 PIAZZA 70M PIAZZA 50 Strana - Strana 6-9 Strana 0 - Strana - 7 Strana 8 - PICCOLINO PICCOLINO 00 Strana - 5 Strana - 5 ROTRANT ROTRANT Strana 6-7 Strana 6-7 VESUVIO VESUVIO Strana 8 - Strana 8 - -ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

3 Trieda zaťaženia/ max. zaťažiteľnosť Vyhotovenie krytu Hĺbka vane Rozmery krytu Ohrev krytu Kvalita materiálu PIAZZA 000 D 00kN možnosť individuálneho plnenia 70 mm 000 x 000 mm samoregulačný ušľach lá oceľ PIAZZA 700 D 00kN možnosť individuálneho plnenia 70 mm 700 x 700 mm samoregulačný ušľach lá oceľ PIAZZA 70M D 50kN možnosť individuálneho plnenia 50 mm 70 x 70 mm samoregulačný ušľach lá oceľ PIAZZA 50 D 00kN možnosť individuálneho plnenia 50 mm 50 x 50 mm samoregulačný ušľach lá oceľ PICCOLINO 00 C 50kN slzičkový plech alebo s možnosťou plnenia 0 mm 00 x 00 mm - ušľach lá oceľ ROTRANT B 5kN slzičkový plech - ø x 90 mm - ušľach lá oceľ VESUVIO D 00kN lia nový kryt - ø 670 mm - oceľový odliatok / / konex@konex.sk verkauf@gifas.at

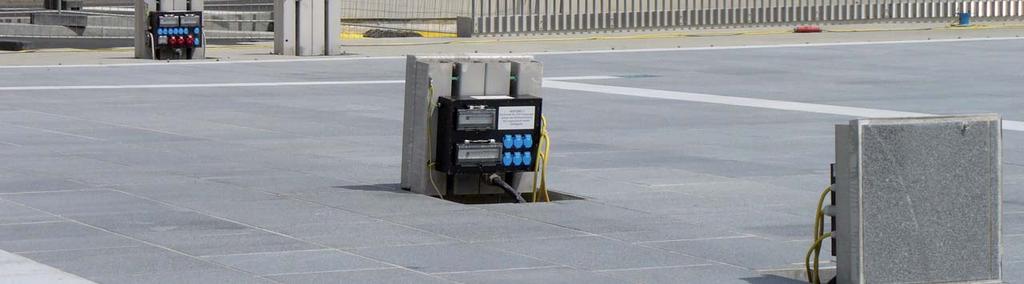

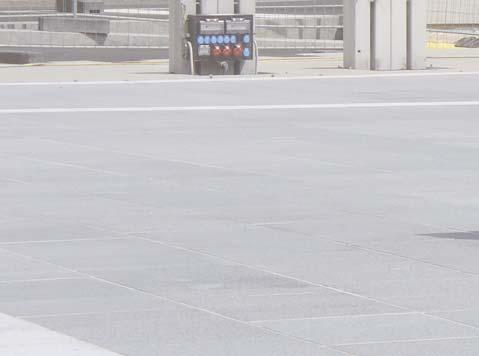

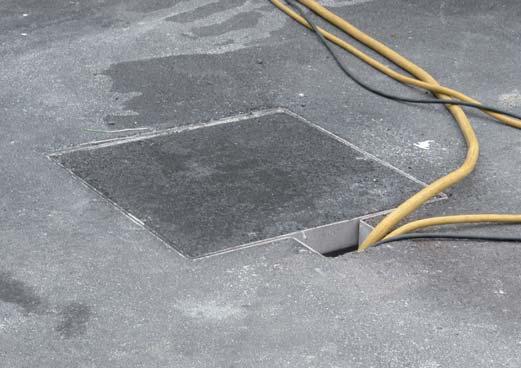

4 Podzemný energe cký systém PIAZZA Možnos aplikácie: - námes a - haly pre poduja a - priemyselné haly - dvory - zóny pre chodcov - parkovacie zariadenia - parkoviská - hangáry - atď. Všade tam, kde môže vzniknúť požiadavka na okamžitú dodávku energií a rozvádzač je možné zapus ť do zeme. Vlastnos : Robustnosť, jednoduchá obsluha a bezpečná prevádzka Celogumový rozvádzač zaručuje maximálnu prevádzkovú bezpečnosť Žiadne problémy s kondenzovanou vodou Odolný voči poveternostným vplyvom Použitý gumový materiál je odolný voči starnu u a tým má extrémne dlhú životnosť -ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

5 rôzne veľkos - systém Kryt a rám z ušľach lej ocele Integrácia do okolia je zabezpečená možnosťou individuálneho vyplnenia vane krytu rozvádzača materiálom okolia Pre zabezpečenie dodávky el. energie, vody a odvod odpadovej vody Trieda zaťaženia D (00kN) Výstupy kábla a hadice - zasúvací prvok Jednoduché a veľmi rýchle otváranie a zatváranie za pomoci dvoch plynových vzpier V tele krytu rozvádzača je uložený samoregulačný vyhrievací pás pre zabezpečenie otvárania a zatvárania aj počas teplôt pod bodom mrazu. Pochôdzny a pojazdný aj počas prevádzky - celogumový rozvádzač: individuálne osadený podľa požiadaviek zákazníka za dodržania technických predpisov a noriem Možnosť uzatvorenia rozvádzača počas prevádzky poskytuje zvýšenú prevádzkovú bezpečnosť. Tak ež poskytuje op málnu mieru bezpečnos pre chodcov a dopravu ako aj pro neoprávnenému prístupu k rozvádzaču / / konex@konex.sk verkauf@gifas.at 5

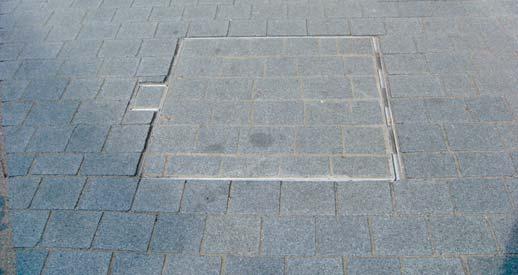

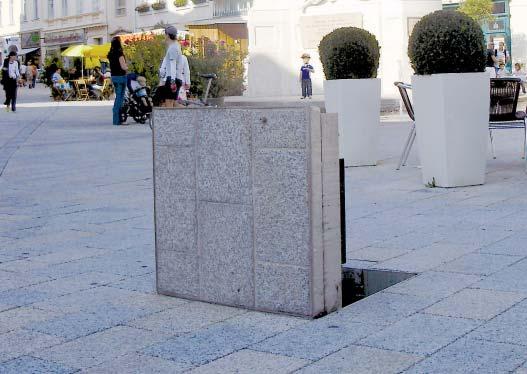

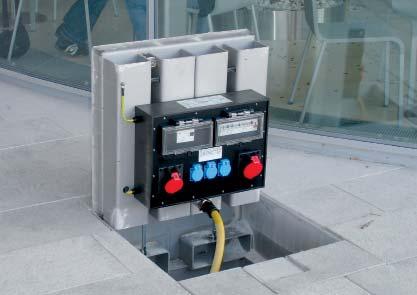

6 PIAZZA 000 Masívna konštrukcia z ušľach lej ocele 000x000 mm, možnosť zaťaženia do 00 kn, plynové vzpery pre ľahšie otvorenie, kryt šachty s mož nosťou individuálneho vyplnenia (hĺbka vane 70 mm), rozvádzač podľa želania zákazníka. Námes e v Eggenfeldene Obj.č.: 870 Rozsah dodávky Konštrukcia z ušľach lej ocele s vyplniteľným krytom šachty sa dodáva zmontovaná vrátane zásuvkového rozvádzača a svorkovnicovej krabice pripravenej na pripojenie na betónovej šachte H=600 mm DN 000. Individuálne riešenia sú našou silnou stránkou! Vytvorte s našimi inžiniermi op málne riešenie pre vašu oblasť aplikácie! Technické informácie Uzamknu e krytu sa uskutoční pomocou dvoch zapustených nehrdzavejúcich nerezových skru ek M0 s imbusovou hlavou (uzatvárací nástroj je súčasťou dodávky). Káblový výpust je zabudovaný v ráme krytu šachty. Káblový výpust 0x00 mm. Vaňa krytu s hĺbkou 70 mm sa môže individuálne naplniť. V kryte šachty je uložený samoregulačný výhrevný pás, čím je aj pri mraze zaručené bezproblémové otváranie. Systém uzamykania krytu Káblový výpust Práce, ktoré je potrebné vykonať zo strany zákazníka Kryt šachty nie je vodotesný, preto je potrebné postarať sa o dostatočné odvodnenie Výkopové práce a odborná montáž konštrukcie podľa noriem, ako aj vyplnenie vane krytu musia byť realizované zákazníkom. Elektrotechnické práce smú vykonávať len odborne spôsobilé osoby ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

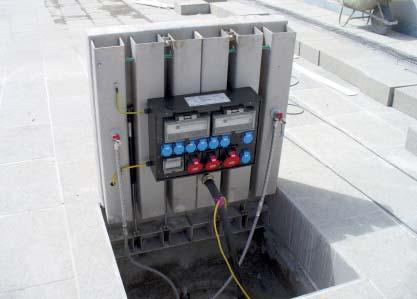

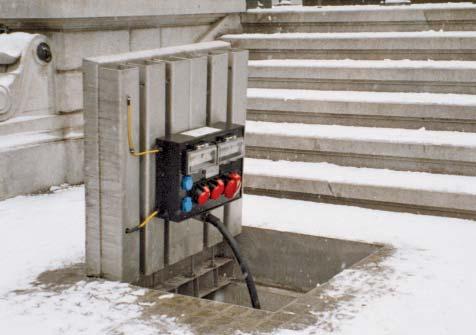

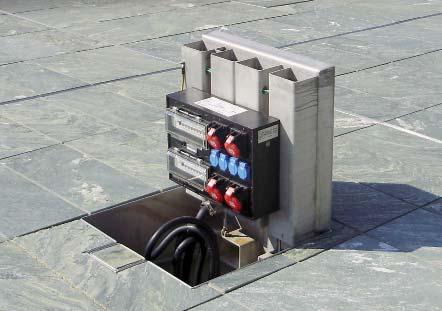

7 5x 5x6A Easyswitch Easyswitch Easyswitch Easyswitch Easyswitch Easyswitch 5A 5A 5A 5A 5A 5A M50 -ELECTRIC M6 M50 Easyswitch Easyswitch Easyswitch Easyswitch Easyswitch Easyswitch 5A 5A 5A 5A 5A 5A M50 5x -ELECTRIC M6 M50 PIAZZA 000 Nové námes e v Klagenfurte Obj.č.: 8785 Pamätník cisára Franza Josefa - Hlavné námes e Graz Obj.č.: 7007 Konštrukcia z ušľach lej ocele, hĺbka vane 70 mm Betónová skruž DN 000mm, V=600mm Zásuvkový rozvádzač Svorkovnicová krabica x6A Ø000 Ø000 O zodpovedajúci základ podľa normy, odbornú montáž šachty (zaťaženie 50kN), ako aj zodpovedajúce drenážovanie sa treba postarať zo strany zákazníka / / konex@konex.sk verkauf@gifas.at 7

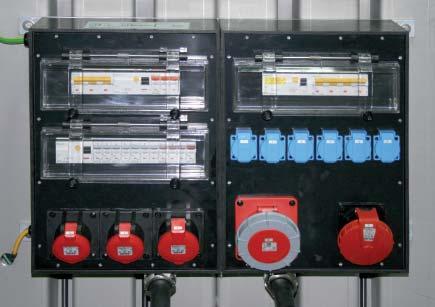

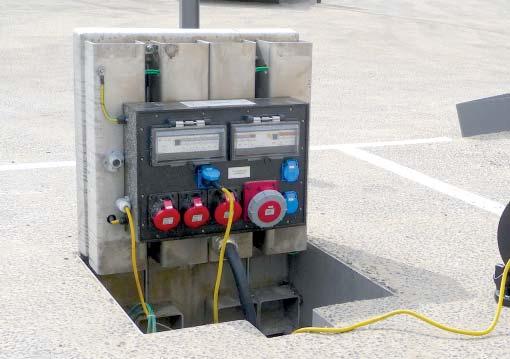

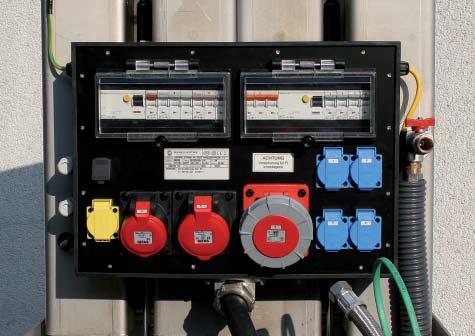

8 PG PG 6A M0 PG PG9 PG9 M5 M PIAZZA 000 Zásuvkový rozvádzač Teleso z vulkanizovaného, samozhášavého butylového kaučuku zaručuje maximálnu prevádzkovú bezpečnosť. Vynikajúce izolačné vlastnos zabraňujú tepelne podmienenému tvoreniu kondenzovanej vody. Gumový materiál je odolný voči poveternostným vplyvom a jeho odolnosť voči starnu u má extrémne dlhú trvanlivosť. Is ace prvky sú zabudované pod nárazuvzdorným, výklopným makrolónovým krytom a sú chránené pred striekajúcou vodou. Priestor pre upevnenie rozvádzača na podklad (ks) je oddelený od svorkovnicového priestoru a teda zabezpečuje vysoký stupeň ochrany. Vybavenie sa zrealizuje podľa želania zákazníka, technických danos a predpisov. Fischbrunnenplatz v Eggenfeldene Obj.č.:870 Špeciálne vyhotovenia Konštrukcia z ušľach lej ocele, hĺbka vane 70 mm Plochý kryt 00kN (zabezpečuje zákazník) Zásuvkový rozvádzač Svorkovnicová krabica 5x L L L L L PEN L N PE L L L PEN L L L PEN PG PG PG PG M50 M50 M50 M50 M50 M50 M50 M50 M50 M50 M50 M50 /M5 mit m YF50qmm GG PE 6/M50 für Kabel von -8,5mm 6/M50 für Kabel von -8,5mm 8 -ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

9 M6 M6 M6 FI pol. 0,0A 00A SP FI pol. 0,0A 0A SP 5x 5x6A LS pol. LS pol. A FI pol. 5xA 0,0A 0A SP 5A LS pol. FI pol. 0,A 00A SSSP -ELECTRIC A 5x -ELECTRIC LS pol. 6A FI pol. 5x 0, 6A SSSP 5xA -ELECTRIC LS pol. 6A LS pol. LS pol. A LS pol. A FI pol. 0,0A 0A SP LS pol. LS pol. 5x 5xA 5xA 5xA A A FI pol. 0,A 5A 5x5A LS pol. A FI pol. FI pol. 0,0A 6A SP 0,0A 0A SP LH pol.+mp -ELECTRIC LS pol. 6A LS pol. 6A LS pol. 6A LS pol. 6A FI pol. 5x6A 0,0A 6A SP LS pol. -ELECTRIC -ELECTRIC 6A -ELECTRIC FI pol. 0,0A 0A SP 5A 5x6A LS pol. A LS pol. A LS pol. 6A FI pol. 0,0A 6A SP A 5x 5x6A M5 LS pol. PIAZZA 000 Svorkovnicová krabica K dispozícii sú rôzne veľkos svorkovnicových krabíc, čo umožňuje uspokojiť rôzne individuálne požiadavky na pripojenie. Na zadnej strane telesa upevnené hliníkové lišty umožňujú jednoduché a rýchle upevnenie na betónovej šachte. Zámok Jonas, Gotzis Obj.č.: 765 Príklady vybavenia Obj.č.:870 M0 -ELECTRIC -ELECTRIC Obj.č.:87557 M0 Obj.č.: / / konex@konex.sk verkauf@gifas.at 9

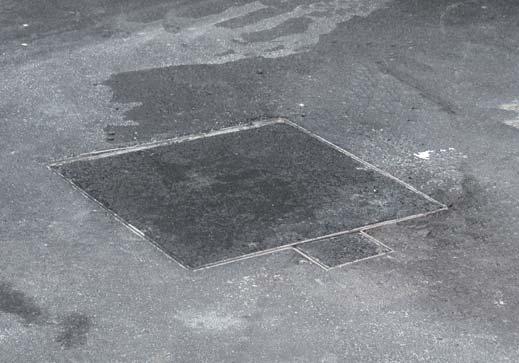

10 PIAZZA 700 Masívna konštrukcia z ušľach lej ocele 700x700 mm, možnosť zaťaženia do 00kN, plynové vzpery pre ľahšie otvorenie, kryt šachty s možnosťou individuálneho vyplnenia (hĺbka vane 70mm), rozvádzač podľa želania zákazníka. Obec Naarn v Marchlande Obj.č.: 8976 Rozsah dodávky Konštrukcia z ušľach lej ocele s vyplniteľným krytom šachty sa dodáva zmontovaná vrátane zásuvkového rozvádzača a svorkovnicovej krabice pripravenej na pripojenie na betónovej šachte H=600 mm DN 800. Individuálne riešenia sú našou silnou stránkou! Vytvorte s našimi inžiniermi op málne riešenie pre vašu oblasť aplikácie! Technické informácie Uzamknu e krytu pomocou nehrdzavejúcej nerezovej skrutky M0 s imbusovou hlavou (uzatvárací nástroj je súčasťou dodávky). Vyplniteľný zásuvný prvok výstupu kábla je zabudovaný v ráme krytu šachty. Káblový výpust 0x00 mm. Vaňa krytu hĺbky 70mm je individuálne vyplniteľná. V kryte šachty je uložený samoregulačný výhrevný pás, čím je aj pri mraze zaručené bezproblémové otváranie. Zámok uzáveru Káblový výpust Práce, ktoré je potrebné vykonať zo strany zákazníka Kryt šachty nie je vodotesný, preto je potrebné postarať sa o dostatočné odvodnenie. Výkopové práce a odborná montáž konštrukcie podľa noriem, ako aj vyplnenie vane krytu musia byť realizované zákazníkom. Elektrotechnické práce smú vykonávať len odborne spôsobilé osoby ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

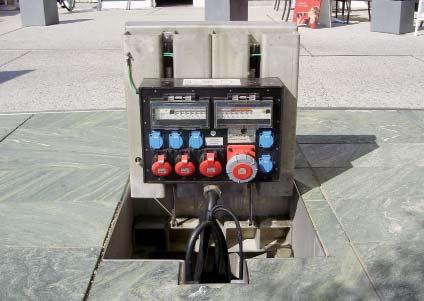

11 M50 5x6A M50 PIAZZA 700 Pred budovou Europark Salzburg Obj.č.: 786 Hlavné námes e Leobersdorf Obj.č.: 8589 Konštrukcia z ušľach lej ocele, hĺbka vane 70 mm Betónová šachta DN 800 mm V = 600 mm Zásuvkový rozvádzač Svorkovnicová krabica x6A Ø800 Ø800 O zodpovedajúci základ podľa normy, odbornú montáž šachty (zaťaženie 50kN), ako aj zodpovedajúce drenážovanie sa treba postarať zo strany zákazníka / / konex@konex.sk verkauf@gifas.at

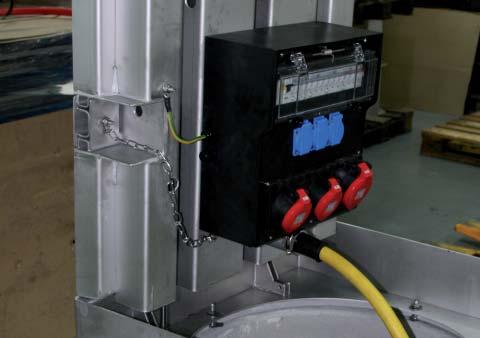

12 LS pol. 00A LS pol. 6A -ELECTRIC M0 PIAZZA 700 Zásuvkový rozvádzač Teleso z vulkanizovaného, samozhášavého butylového kaučuku zaručuje maximálnu prevádzkovú bezpečnosť. Vynikajúce izolačné vlastnos zabraňujú tepelne podmienenému tvoreniu kondenzovanej vody. Gumový materiál je odolný voči poveternostným vplyvom a jeho odolnosť voči starnu u má extrémne dlhú trvanlivosť. Is ace prvky sú zabudované pod nárazuvzdorným, výklopným makrolónovým krytom a sú chránené pred striekajúcou vodou. Priestor pre upevnenie rozvádzača na podklad (ks) je oddelený od svorkovnicového priestoru a teda zabezpečuje vysoký stupeň ochrany. Vybavenie sa zrealizuje podľa želania zákazníka, technických danos a predpisov. Waldkraiburg Obj.č.: Špeciálne vyhotovenia Konštrukcia z ušľach lej ocele, hĺbka vane 70 mm Plochý kryt DN 000 so vstupom DN 800 mm 5 Zásuvkový rozvádzač Svorkovnicová krabica Betónová šachta DN 000 5xA - Kupplung 5x6A M6 M ø000 O zodpovedajúci základ podľa normy, odbornú montáž šachty (zaťaženie 00kN), ako aj zodpovedajúce drenážovanie sa treba postarať zo strany zákazníka. -ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

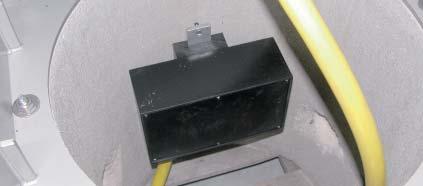

13 FI pol. 0A HF 0,0A FI pol. 6A HF 0,0A FI pol. 6A HF 0,0A 5x 5x LS pol. LS pol. A LS pol. 6A FI pol. 00A 0,A SSSP LS pol. A 5x FI pol. 6A HF 0,0A A LS pol. LS pol. A FI pol. 00A 0,A SSSP A LS pol. A LS pol. A LS pol. 6A PIAZZA 700 Svorkovnicová krabica K dispozícii sú rôzne veľkos svorkovnicových krabíc, čo umožňuje uspokojiť rôzne individuálne požiadavky na pripojenie. Na zadnej strane telesa upevnené hliníkové lišty umožňujú jednoduché a rýchle upevnenie na betónovej šachte. Veľtržné centrum Salzburg Obj.č.: 806 Príklady vybavenia M6 -ELECTRIC -ELECTRIC M6 5xA 5x6A Obj.č.: M6 M6 5xA -ELECTRIC 5xA -ELECTRIC M6 Obj.č.: 8605 M6 M6 -ELECTRIC -ELECTRIC 5xA 5x6A Obj.č.: / / konex@konex.sk verkauf@gifas.at

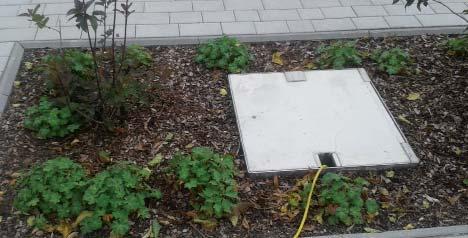

14 PIAZZA 70M Masívna konštrukcia z ušľach lej ocele 70x70 mm, možnosť zaťaženia do 50kN, plynové vzpery pre ľahšie otvorenie, kryt šachty s možnosťou individuálneho vyplnenia (hĺbka vane 50mm), rozvádzač podľa želania zákazníka. Obj.č.: 0956 Rozsah dodávky Konštrukcia z ušľach lej ocele s vyplniteľným krytom šachty sa dodáva zmontovaná vrátane zásuvkového rozvádzača a svorkovnicovej krabice pripravenej na pripojenie na betónovej šachte H=500 mm DN 600. Individuálne riešenia sú našou silnou stránkou! Vytvorte s našimi inžiniermi op málne riešenie pre vašu oblasť aplikácie! Technické informácie Uzamknu e krytu pomocou nehrdzavejúcej nerezovej skrutky M0 s imbusovou hlavou (uzatvárací nástroj je súčasťou dodávky). Vyplniteľný zásuvný prvok výstupu kábla je zabudovaný v ráme krytu šachty. /Káblový výpust 80 x 60 mm. Vaňa krytu hĺbky 50 mm je individuálne vyplniteľná. V kryte šachty je uložený samoregulačný výhrevný pás, čím je aj pri mraze zaručené bezproblémové otváranie. Zámok uzáveru Káblový výpust Práce, ktoré je potrebné vykonať zo strany zákazníka Kryt šachty nie je vodotesný, preto je potrebné postarať sa o dostatočné odvodnenie. 70 Výkopové práce a odborná montáž konštrukcie podľa noriem, ako aj vyplnenie vane krytu musia byť realizované zákazníkom. Elektrotechnické práce smú vykonávať len odborne spôsobilé osoby. 70 -ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

15 M0 5x M0 PIAZZA 70M Konštrukcia z ušľach lej ocele, hĺbka vane 50 mm Betónová šachta DN 600 mm V = 500 mm Zásuvkový rozvádzač Svorkovnicová krabica x Ø600 Ø70 O zodpovedajúci základ podľa normy, odbornú montáž šachty (zaťaženie 00kN), ako aj zodpovedajúce drenážovanie sa treba postarať zo strany zákazníka / / konex@konex.sk verkauf@gifas.at 5

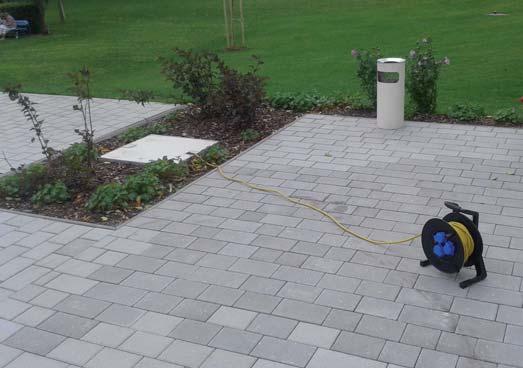

16 PIAZZA 70M Zásuvkový rozvádzač Teleso z vulkanizovaného, samozhášavého butylového kaučuku zaručuje maximálnu prevádzkovú bezpečnosť. Vynikajúce izolačné vlastnos zabraňujú tepelne podmienenému tvoreniu kondenzovanej vody. Gumový materiál je odolný voči poveternostným vplyvom a jeho odolnosť voči starnu u má extrémne dlhú trvanlivosť. Is ace prvky sú zabudované pod nárazuvzdorným, výklopným makrolónovým krytom a sú chránené pred striekajúcou vodou. Priestor pre upevnenie rozvádzača na podklad (ks) je oddelený od svorkovnicového priestoru a teda zabezpečuje vysoký stupeň ochrany. Vybavenie sa zrealizuje podľa želania zákazníka, technických danos a predpisov. Obj.č.: 0956 Špeciálne vyhotovenia Konštrukcia z ušľach lej ocele, hĺbka vane 50 mm Zásuvkový rozvádzač Svorkovnicová krabica Betónová šachta DN 600 mm BOHRPLAN f. Zeich-Nr.: 769 PIAZZA 70M FAS-Nr.: 8 5x 96???? M0 Ø600 Ø70 Ø70 O zodpovedajúci základ podľa normy, odbornú montáž šachty (zaťaženie 00kN), ako aj zodpovedajúce drenážovanie sa treba postarať zo strany zákazníka. 6 -ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

17 5x LS pol. 5x LS pol. LS pol. A A PIAZZA 70M Svorkovnicová krabica K dispozícii sú rôzne veľkos svorkovnicových krabíc, čo umožňuje uspokojiť rôzne individuálne požiadavky na pripojenie. Na zadnej strane telesa upevnené hliníkové lišty umožňujú jednoduché a rýchle upevnenie na betónovej šachte. Príklady vybavenia FI pol. 6A XF 0,0A ELECTRIC M6 M xA -ELECTRIC Typ 7700 Obj.č.: / / konex@konex.sk verkauf@gifas.at 7

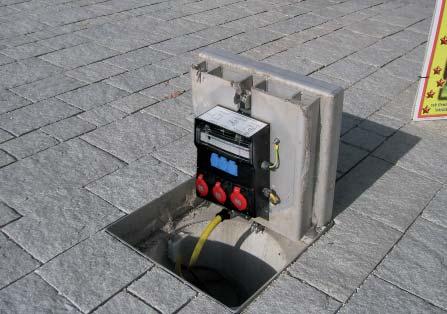

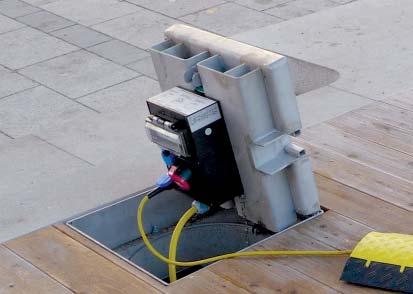

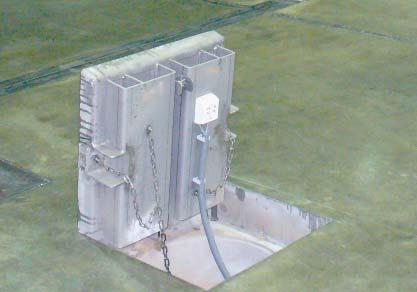

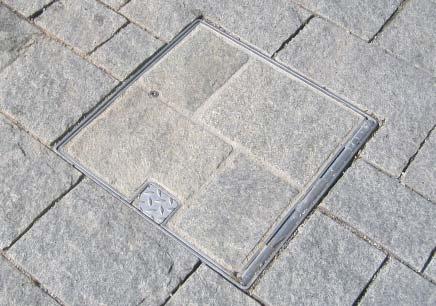

18 PIAZZA 50 Masívna konštrukcia z ušľach lej ocele 50x50 mm, možnosť zaťaženia do 00kN, plynová vzpera pre ľahšie otvorenie, kryt šachty s možnosťou individuálneho vyplnenia (hĺbka vane 50mm), rozvádzač podľa želania zákazníka. Obec Neumarkt im Muhlkreis Obj.č.: 786 Rozsah dodávky Konštrukcia z ušľach lej ocele s vyplniteľným krytom šachty sa dodáva zmontovaná vrátane zásuvkového rozvádzača a svorkovnicovej krabice pripravenej na pripojenie na betónovej skruži H=570 mm DN50. Individuálne riešenia sú našou silnou stránkou! Vytvorte s našimi inžiniermi op málne riešenie pre vašu oblasť aplikácie!t Technické informácie Uzamknu e krytu pomocou nehrdzavejúcej nerezovej skrutky M0 s imbusovou hlavou (uzatvárací nástroj je súčasťou dodávky). V kryte šachty je integrovaný zásuvný prvok výstupu kábla (povrch slzičkový plech). Káblový výpust 60 x 0 mm. Vaňa krytu hĺbky 50 mm je individuálne vyplniteľná. V kryte šachty je uložený samoregulačný výhrevný pás, čím je aj pri mraze zaručené bezproblémové otváranie. Zámok krytu Káblový výpust Práce, ktoré je potrebné vykonať zo strany zákazníka Kryt šachty nie je vodotesný, preto je potrebné postarať sa o dostatočné odvodnenie. 50 Výkopové práce a odborná montáž konštrukcie podľa noriem, ako aj vyplnenie vane krytu musia byť realizované zákazníkom. Elektrotechnické práce smú vykonávať len odborne spôsobilé osoby ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

19 M M PIAZZA 70M Obec Schneega ern Obj.č.: 895 EVG Raaba Obj.č.: Konštrukcia z ušľach lej ocele, hĺbka vane 50 mm Betónová šachta DN50 mm H=570 mm Zásuvkový rozvádzač Svorkovnicová krabica Ø50 Ø50 O zodpovedajúci základ podľa normy, odbornú montáž šachty (zaťaženie 50kN), ako aj zodpovedajúce drenážovanie sa treba postarať zo strany zákazníka / / konex@konex.sk verkauf@gifas.at 9

20 PIAZZA 50 Zásuvkový rozvádzač Teleso z vulkanizovaného, samozhášavého butylového kaučuku zaručuje maximálnu prevádzkovú bezpečnosť. Vynikajúce izolačné vlastnos zabraňujú tepelne podmienenému tvoreniu kondenzovanej vody. Gumový materiál je odolný voči poveternostným vplyvom a jeho odolnosť voči starnu u má extrémne dlhú trvanlivosť. Is ace prvky sú zabudované pod nárazuvzdorným, výklopným makrolónovým krytom a sú chránené pred striekajúcou vodou. Priestor pre upevnenie rozvádzača na podklad (ks) je oddelený od svorkovnicového priestoru a teda zabezpečuje vysoký stupeň ochrany. Vybavenie sa zrealizuje podľa želania zákazníka, technických danos a predpisov. GKB Graz Obj.č.: 9668 Špeciálne vyhotovenia Zámok krytu Káblový výpust 60 x 0 mm ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

21 PIAZZA 50 Svorkovnicová krabica K dispozícii sú rôzne veľkos svorkovnicových krabíc, čo umožňuje uspokojiť rôzne individuálne požiadavky na pripojenie. Na zadnej strane telesa upevnené hliníkové lišty umožňujú jednoduché a rýchle upevnenie na betónovej šachte. Kostolné námes e v Pockingu Obj.č.: 7689 Príklady vybavenia FI pol. LS pol. 0A XF G 0,0A M6 M6 -ELECTRIC 5x Obj.č.: 786 FI pol. 0A SP 0,0A -ELECTRIC M M6 Obj.č: / / konex@konex.sk verkauf@gifas.at

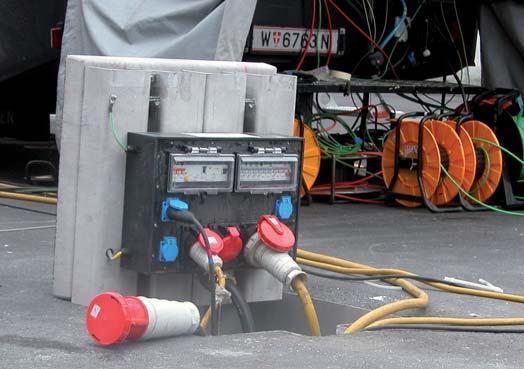

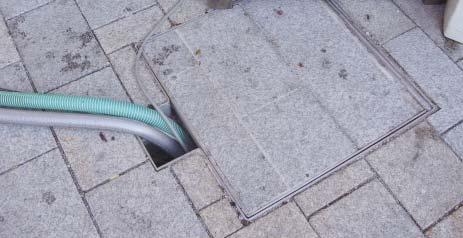

22 Špeciálne riešenia Obec Schneega ern: Podzemný rozvádzač PIAZZA 50 s dvoma káblovými výstupnými otvormi a prípojkou vody. Zámok Junkers, Gotzis: Podzemný rozvádzač Piazza 000 pre zásobovanie prúdom, a aj ako vstupná šachta. Nové námes e, Klagenfurrt: šachta odpadovej vody s mrežou. Šachta môže byť uzatvorená aj počas používania hadice odpadovej vody. Hlavná stanica Linz: postavená nad podzemnou garážou (malá hĺbka zabudovania - namiesto 90 mm len 50 mm). Prípojka vody v / na šachte alebo prípojka vody na kryte šachty. Prípojka stlačeného vzduchu na kryte šachty. -ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

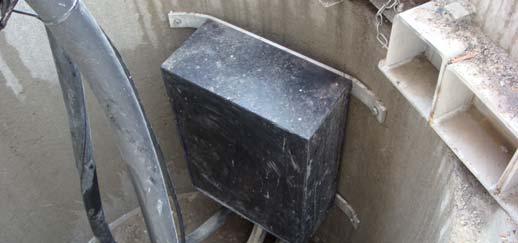

23 Montáž / zabudovanie Vykopanie stavebnej jamy na základe potrebných rozmerov. Vyrobenie základu podľa noriem, ako aj zodpovedajúce drenážovanie. Konštrukcia z ušľach lej ocele namontovaná na betónovej skruži sa pripraví pre osadenie. Otvory pre prívodný kábel sa vyrežú v betónovej skruži. Spustenie kompletu betónovej skruže a nerezovej konštrukcie do pripravenej stavebnej jamy pomocou žeriavu. Uloženie kompletu betónovej skruže a nerezovej konštrukcie v jame a jemné doladenie výšky kompletu na výšku okolia. Vyplnenie vane krytu výplňovým mate riálom, ktorý je zhodný s materiálom okolia (asfalt, betón, žula, porfýr...) Vyplnenie priestoru medzi nerezovou konštrukciou a krajom jamy betónom na všetkých stranách (pozri technický výkres) / / konex@konex.sk verkauf@gifas.at

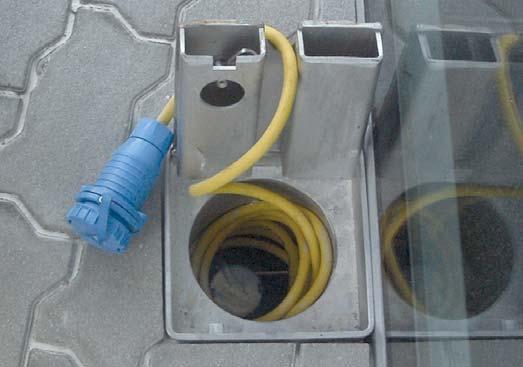

24 PICCOLINO 00 Masívna konštrukcia z ušľach lej ocele 00x00 mm, možnosť zaťaženia do 50 kn. Predajňa BMW v Pressbaume Obj.č.: 7666 Možnos aplikácie: Námes a, haly pre poduja a, priemyselné haly, dvory, zóny pre chodcov, parkoviská, parkovacie zariadenia, na napájanie dočasných trhov, vianočného osvetlenia, ako aj osvetlenia stromčeka cez oddeľovací transformátor - a všade tam, kde sa môže vyskytnúť potreba okamžitého dočasného napájania el. energiou. Rozsah dodávky Konštrukcia z ušľach lej ocele z pro šmykového slzičkového plechu alebo plechu s krížovou kresbou po brúsení sa dodáva skompletovaná, pripravená na montáž. Vlastnos : Robustnosť, jednoduchá obsluha a bezpečnosť počas prevádzky Pre zabezpečenie dodávky el. energie Kryt a rám z ušľach lej ocele Povrch krytu pozostáva z pro šmykového slzičkového plechu (možnosť doplnenia na želanie) Uzamykanie krytu je riešené zapusteným obrtlíkom, ktorý sa ovláda štvorhranným 8mm kľúčom ( kľúče sú súčasťou dodávky) Trieda zaťaženia C (50kN) V kryte šachty je integrovaný otvor výstupu kábla pre kábel do priemeru 5 mm Aj počas prevádzky je pochôdzny a pojazdný Vybavenie podľa želania zákazníka, buď ks zásuvka SK 0V (IP 68), alebo ks zásuvka 5x (IP67), alebo ks zásuvka 5xA (IP67) Možnosť opätovného zatvorenia po uvedení do prevádzky zaručuje vysokú prevádzkovú bezpečnosť pre chodcov, dopravu ako aj ochranu pred neoprávneným prístupom. Slzičkový plech Technické informácie Uzamykanie krytu je riešené zapusteným obrtlíkom, ktorý sa ovláda štvorhranným 8mm kľúčom ( kľúče sú súčasťou dodávky). V kryte šachty je integrovaný otvor výstupu kábla. Výstup kábla pre kábel priemeru 5 mm. Práce, ktoré je potrebné vykonať zo strany zákazníka Plech s krížovou kresbou po brúsení (trieda odolnos pro kĺzaniu) Kryt šachty nie je vodotesný, preto je potrebné postarať sa o dostatočné odvodnenie. Potrebné výkopové práce, ako aj odborná montáž konštrukcie podľa noriem musia byť realizované zákazníkom. Elektrotechnické práce smú vykonávať len odborne spôsobilé osoby. -ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

25 PICCOLINO 00 Oberbank Linz Donaulände Obj.č.: 896 Vinohrad doména Wachau / Dürnstein Obj.č.: 7666 Individuálne riešenia sú našou silnou stránkou! Vytvorte s našimi inžiniermi op málne riešenie pre vašu oblasť aplikácie! Konštrukcia z ušľach lej ocele s káblovým výstupom Obrtlík z ušľach lej ocele koncovka 5x, alebo 5xA alebo 0V vrátane napájacieho kábla -Proflex Držiak koncovky Kryt Slzičkový plech Ø5 80 Ø5 80 Kryt možnosť plnenia O zodpovedajúci základ podľa normy, odbornú montáž šachty (zaťaženie 50kN), ako aj zodpovedajúce drenážovanie sa treba postarať zo strany zákazníka / / konex@konex.sk verkauf@gifas.at 5

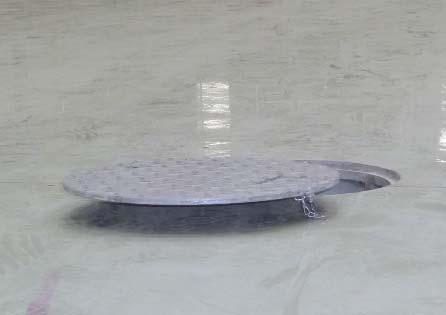

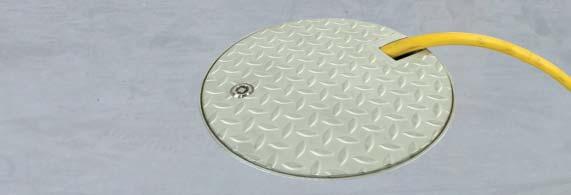

26 ROTRANT Masívna konštrukcia z ušľach lej ocele D= mm, možnosť zaťaženia do 5kN. GKB Graz Obj.č.: 98 Možnos aplikácie: Námes a, haly pre poduja a, priemyselné haly, dvory, zóny pre chodcov, parkoviská, parkovacie domy, na napájanie dočasných trhov, vianočného osvetlenia, ako aj osvetlenia vianočného stromčeka cez oddeľovací transformátor a všade tam, kde sa môže vyskytnúť potreba okamžitého dočasného napájania el. energiou. Rozsah dodávky Konštrukcia z ušľach lej ocele s krytom šachty zo slzičkového plechu alebo plechu s krížovou kresbou po brúsení sa dodáva pripravená na montáž. Vlastnos : Podzemný rozvádzač pre obmedzené priestorové pomery Podzemný rozvádzač je možné z dôvodu bezpečnos uzavrieť aj za prevádzky. Zabudovanie lícujúce k podlahe so zapusteným uzáverom otočnou závorou. Jednoduchšie, dodatočné zabudovanie cez otvor. Slzičkový plech Technické informácie Plech s krížovou kresbou po brúsení (trieda odolnos pro kĺzaniu) Prídavná bezpečnosť cez zdvíhací otočný kryt - žiadna prekážka kvôli krytu v otvorenom stave Masívna konštrukcia z ušľach lej ocele s rozmermi: 90 x (v x D), možnosť zaťaženia do 5 kn Materiál krytu: slzičkový plech z ušľach lej ocele s uzáverom otočnou závorou a káblovým výstupným otvorom Práce, ktoré je potrebné vykonať zo strany zákazníka Kryt šachty nie je vodotesný, preto je potrebné postarať sa o dostatočné odvodnenie. Potrebné výkopové práce, ako aj odborná montáž konštrukcie podľa noriem musia byť realizované zákazníkom. Elektrotechnické práce smú vykonávať len odborne spôsobilé osoby. 6 -ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

27 -Kupplung 5xA 5x6A ROTRANT Individuálne riešenia sú našou silnou stránkou! Vytvorte s našimi inžiniermi op málne riešenie pre vašu oblasť aplikácie! Konštrukcia z ušľach lej ocele s káblovým výstupom 0x55 mm Obrtlík z ušľach lej ocele K 8mm koncovka - Kupplung 5x6A M0 Ø Ø O zodpovedajúci základ podľa normy, odbornú montáž šachty (zaťaženie 5kN), ako aj zodpovedajúce drenážovanie sa treba postarať zo strany zákazníka / / konex@konex.sk verkauf@gifas.at 7

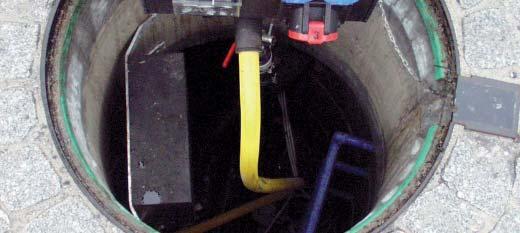

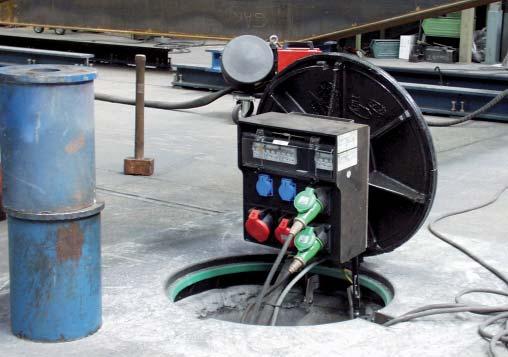

28 VESUVIO Masívna lia nová konštrukcia s kruhovým krytom D=600mm a hluk absorbujúcou vložkou, možnosť zaťaženia do 00kN. Künz Kranbau v Hard u Bregenz Obj.č.: 67 Možnos aplikácie: Námes a, haly pre poduja a, priemyselné haly, dvory, zóny pre chodcov, parkovacie zariadenia, parkoviská a všade tam, kde sa môže vyskytnúť potreba okamžitého dočasného napájania el. energiou. Rozsah dodávky Kompletná lia nová konštrukcia vrátane zásuvkového rozvádzača a svorkovnicovej krabice sa dodáva už namontovaná na betónovej skruži (H=500mm, D=600mm). Vlastnos : Robustné vyhotovenie je jednoduché a je ho možné obsluhovať bez problémov Celogumový rozvádzač zaručuje maximálnu prevádzkovú bezpečnosť Žiadne problémy s kondenzovanou vodou Odolný voči poveternostným vplyvom Použitý gumový materiál je odolný voči starnu u a tým má extrémne dlhú životnosť Kryt a vrchný kruh z tvárnej lia ny Pre elektrické prípojky, prípojky vody a odpadovej vody Trieda zaťaženia D (00kN) Výstupy kábla a hadice - zasúvací prvok Jednoduché, okamžikové rýchle otvorenie a zatvorenie prostredníctvom zabudovaných plynových vzpier Aj počas prevádzky je pochôdzny a pojazdný celogumový rozvádzač: Individuálne vybavenie podľa želania zákazníka pri uvážení technických štandardov a noriem Vysoká prevádzková bezpečnosť kvôli opätovnému zatvoreniu po uvedení do prevádzky. Tým je daná op málna bezpečnosť pre chodcov, ako aj pre pokojnú resp. plynulú dopravu a ochranu pred neoprávneným prístupom Technické informácie Zablokovanie krytu sa uskutoční pomocou pružinového tyčového uzáveru. Zásuvný prvok výstupu kábla o rozmere 90 x 70mm je zabudovaný v lia novom ráme. Pre ľahšie otvorenie lia nového krytu sú namontované zodpovedajúco dimenzované plynové vzpery. Kryt šachty je z tvárnej lia ny a nie je možné ho vyplniť. Práce, ktoré je potrebné vykonať zo strany zákazníka Kryt šachty nie je vodotesný, preto je potrebné postarať sa o dostatočné odvodnenie. Potrebné výkopové práce a odborná montáž konštrukcie podľa noriem musia byť realizované zákazníkom. Elektrotechnické práce smú vykonávať len odborne spôsobilé osoby. 8 -ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

29 M6 5x M0 M0 M0 M6 5x M0 M0 M0 VESUVIO Rosenbauer Interna onal Obj.č.: 7690 Pizza & Bague e v Ro enbachu Obj.č.: 698 Individuálne riešenia sú našou silnou stránkou! Vytvorte s našimi inžiniermi op málne riešenie pre vašu oblasť aplikácie! Lia nová konštrukcia Betónová skruž DN600 mm H=500 mm Zásuvkový rozvádzač Svorkovnicová krabica ø600 ø850 ø600 ø850 O zodpovedajúci základ podľa normy, odbornú montáž šachty (zaťaženie 00kN), ako aj zodpovedajúce drenážovanie sa treba postarať zo strany zákazníka / / konex@konex.sk verkauf@gifas.at 9

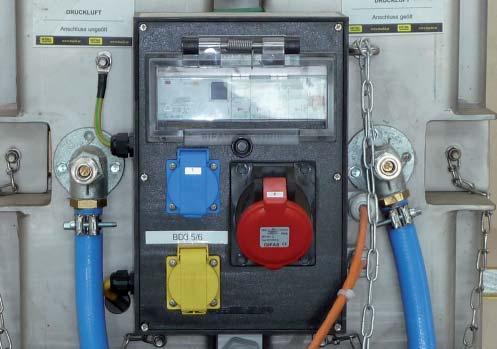

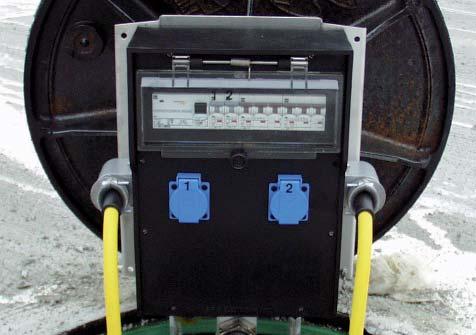

30 M0 FI pol. 0,0A 6A HF 5xA 5x -ELECTRIC Typ 700 M6 LS pol. LS pol. A VESUVIO Hlavný rozvádzač Telo rozvádzača vyrobené z vulkanizovaného, samozhášavého butylového kaučuku zaručuje maximálnu prevádzkovú bezpečnosť. Vynikajúce izolačné vlastnos zabraňujú tepelne podmienenému tvoreniu kondenzovanej vody. Špeciálne zloženie gumy zaručuje vysokú odolnosť voči poveternostným vplyvom a jeho odolnosť voči starnu u má extrémne dlhú trvanlivosť. Is ace prvky zabudované pod nárazuvzdorným výklopným makrolónovým krytom sú chránené pred striekajúcou vodou. Priestor pre upevnenie rozvádzača na podklad (ks) je oddelený od svorkovnicového priestoru a teda zabezpečuje vysoký stupeň ochrany. Vybavenie sa zrealizuje podľa želania zákazníka, technických danos a predpisov. Špedícia Gartner v Lambachu Obj.č.: 677 Špeciálne vyhotovenia Lia nová konštrukcia Betónová skruž DN 600 mm -ELECTRIC Betónová skruž kužeľová DN 600/000 mm 5 Betónová skruž DN 000 mm 5 Zásuvkový rozvádzač 6 Svorkovnicová krabica 0 00 Ø Ø000 O zodpovedajúci základ podľa normy, odbornú montáž šachty (zaťaženie 00kN), ako aj zodpovedajúce drenážovanie sa treba postarať zo strany zákazníka. 0 -ELECTRIC KONEX elektro GmbH spol. s r.o. Pebering-Straß Dopravná 00 A-50 Košice Eugendorf SLOVENSKO / Salzburg

31 FILS pol. 0,0A M6 FI pol. 6A HF 0,0A LS pol. LS pol. A LS pol. 5x M6 LS pol. A LS pol. A FI pol. 6A HF 0,0A M6 LS pol. A LS pol. VESUVIO Svorkovnicová krabica K dispozícii sú rôzne veľkos svorkovnicových krabíc, čo umožňuje uspokojiť rôzne individuálne požiadavky na pripojenie. Na zadnej strane telesa upevnené hliníkové lišty umožňujú jednoduché a rýchle upevnenie na betónovej skruži. Špedícia Gartner v Lambachu Obj.č.: 677 Príklady vybavenia Obj.č ELECTRIC -ELECTRIC Typ 700 M M - Kupplung 5xA - Kupplung 5xA Obj.č. 67 Obj.č. 967 ELECTRIC -ELECTRIC x V 00-00Hz 5xA x V 00-00Hz 5xA 5x -ELECTRIC Typ ELECTRIC Typ / / konex@konex.sk verkauf@gifas.at

32 KONTAKTUJTE NÁS Podlieha technickým zmenám V 07/08 KONEX elektro spol. s r.o. Dopravná 00 Košice SLOVENSKO Ing. Ján DOBRANSKÝ jan.dobransky@konex.sk -ELECTRIC GmbH Pebering-Straß 50 Eugendorf AUSTRIA verkauf@gifas.at + 65 / / 79-56
