1 Technika pohonov \ Automatizácia pohonov \ Systémová integrácia \ Servis Oprava MOVIFIT -SC Vydanie 01/ / SK

2 1 Doplnenie / oprava Prehľad 1 Doplnenie / oprava UPOZORNENIE Pre prevádzkový návod "MOVIFIT -SC", katalógové číslo / SK, boli vydané doplnky a opravy, ktoré sú opísané v tomto dodatku. Prosíme vás, venujte pozornosť uvedeným doplnkom a opravám. Tento dokument nenahrádza podrobný prevádzkový návod! 1.1 Prehľad Pre prevádzkový návod "MOVIFIT -SC" boli vydané tieto podstatné doplnky a opravy Doplnok Typový kľúč EBOX, nové: vyhotovenie "030 = 3 KW" Doplnok Typový kľúč ABOX, nové: istič motora M12 Doplnok Kapitola LED "RUN PS" Oprava Kapitola "Tabuľka chýb" Doplnok Technické údaje pre vyhotovenie MTS11A030 2 Oprava k prevádzkovému návodu MOVIFIT -SC

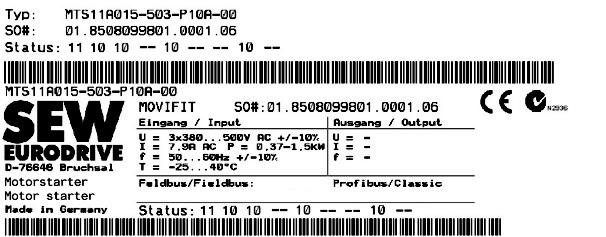

3 Doplnenie / oprava Typové označenie MOVIFIT -SC Typové označenie MOVIFIT -SC EBOX Typový štítok Nasledujúci obrázok znázorňuje príklad typového štítku EBOX jednotky MOVIFIT -SC: [A] [1] [B] [1] [A] Vonkajší typový štítok [B] Vnútorný typový štítok [1] Stavové pole EBOX Typové označenie Nasledujúca tabuľka uvádza typové označenie pre EBOX jednotky MOVIFIT -SC: MT S 11 A P1 0 A - 00 Vyhotovenie EBOX 00 = Séria A = Stav konštrukcie Funkčná úroveň 0 = Classic 1 = Technology Priemyselná zbernica P1 = PROFIBUS D1 = DeviceNet E2 = PROFINET E3 = EtherNet/IP, Modbus/TCP Z1 = SBus-Slave Spôsob pripojenia 3 = 3-fázové Napájacie napätie 50 = AC V Výkon zariadenia 015 = 1,5 kw 030 = 3,0 kw 040 = 4,0 kw 1) Verzia A Konštrukčný rad 11 = Štandard (IP65) 12 = Vyhotovenie Hygienic plus (IP69K) Typ jednotky S = MOVIFIT -SC (štartér motora) 1) Len v spojení s motormi DV. MT = rad prístrojov MOVIFIT Oprava k prevádzkovému návodu MOVIFIT -SC 3

4 1 Doplnenie / oprava Typové označenie MOVIFIT -SC ABOX Typový štítok Nasledujúci obrázok znázorňuje príklad typového štítku ABOX jednotky MOVIFIT -SC: [1] [1] Stavové pole ABOX Typové označenie Nasledujúca tabuľka uvádza typové označenie pre ABOX jednotky MOVIFIT -SC: MT A 11 A S D01-00 / M11 Verzia ABOX M11 = nerezové montážne lišty 1) Pre prístroje so schválením UL je povinný istič motora M12. 2) k dispozícii v spojení s CE. Vyhotovenie ABOX 00 = Séria Servisný spínač D01 = Výkonový odpojovač M12 = Istič motora do 9 A 1) Priemyselná zbernica 1 = PROFIBUS 2 = DeviceNet 3 = EtherNet/IP, PROFINET, Modbus/TCP Konfigurácia pripojenia S02 = Standard-ABOX so svorkami a káblovými vývodkami S42 = Hybrid-ABOX s M12 pre I/O S52 = Hybrid-ABOX s M12 pre I/O + zbernicu S62 = Hybrid-ABOX s M12 pre I/O a Push-Pull RJ45 pre zbernicu Spôsob pripojenia 3 = 3-fázové (AC) Napájacie napätie 50 = 380 V 500 V A = Verzia Konštrukčný rad 11 = Štandard (IP65) 12 = Vyhotovenie Hygienic plus (IP69K) 2) Typ jednotky A = pripájacia jednotka MT = rad prístrojov MOVIFIT 4 Oprava k prevádzkovému návodu MOVIFIT -SC

5 Doplnenie / oprava Doplnok LED "RUN PS" (Stavová LED štartéra motora) Doplnok LED "RUN PS" (Stavová LED štartéra motora) Nasledujúci obrázok znázorňuje LED "RUN PS" (zobrazené tmavou farbou). Obrázok znázorňuje príklad variantu PROFIBUS na funkčnej úrovni "Technology": DI07 DI06 DI05 DI04 DI03 DI02 DI01 DI00 BUS-F SF/USR DI15/DO03 DI14/DO02 DI13/DO01 DI12/DO00 DI11 DI10 DI09 DI08 RUN 24V-S 24V-C RUN PS MOVIFIT Farba LED Žltá Stav LED Prevádzkový stav Opis 2 x zabliká, prestávka pripravená na prevádzku, ale stav ručný režim bez uvoľnenia jednotky Napájanie 24 V a sieťové napätie sú OK. Na aktiváciu automatickej prevádzky ukončite ručný režim. Oprava k prevádzkovému návodu MOVIFIT -SC 5

6 1 Doplnenie / oprava Oprava Tabuľka chýb 1.4 Oprava Tabuľka chýb Chyba Č. chyby Chyba týkajúca sa motora Rozpoznanie "Výstup otvorený" pohon 1 Rozpoznanie "Výstup otvorený" pohon 2 Kontrola UL motora 1 Kontrola UL motora 2 Č. subchyby Č. chyby Interné Príčina Nameraný výstupný prúd pohonu 1 pri uvoľnenom pohone leží pod 2% I N, jednotka Nameraný výstupný prúd pohonu 2 pri uvoľnenom pohone v prevádzkovom režime "Dvojmotorová prevádzka" leží pod 2% I N,jednotka Prekročenie času hranice 750 % I N, jednotka na motore 1 3 Prekročenie času hranice 600 % I N, jednotka na motore 1 7 Prekročenie času hranice 400 % I N, jednotka na motore 1 9 Prekročenie času hranice 300 % I N, jednotka na motore Prekročenie času hranice 750 % I N, jednotka na motore 2 4 Prekročenie času hranice 600 % I N, jednotka na motore 2 8 Prekročenie času hranice 400 % I N, jednotka na motore 2 10 Prekročenie času hranice 300 % I N, jednotka na motore 2 Odstránenie chyby Skontrolujte prívod pohonu 1. Skontrolujte prívod pohonu 2. 6 Oprava k prevádzkovému návodu MOVIFIT -SC

7 Doplnenie / oprava Doplnok Technické údaje pre štartér motora MTS11A Doplnok Technické údaje pre štartér motora MTS11A Vyhotovenie s pracovným bodom 400 V/50 Hz Štartér motora MTS11A030 Menovitý pracovný prúd (pri 400 V) I max AC 6,8 A (2 x 3,4 A) I min 0,5 A (2 x 0,5 A) Všetky ďalšie technické údaje štartéra motora MTS11A030 nájdete v prevádzkovom návode "MOVIFIT -SC", kapitola "Technické údaje" pre MTS11A015 alebo MTS11A Vyhotovenie s pracovným bodom 460 V/60 Hz Štartér motora MTS11A030 Menovitý pracovný prúd (pri 460 V) I max AC 6,8 A (2 x 3,4 A) I min 0,5 A (2 x 0,5 A) Všetky ďalšie technické údaje štartéra motora MTS11A030 nájdete v prevádzkovom návode "MOVIFIT -SC", kapitola "Technické údaje" pre MTS11A015 alebo MTS11A040. Oprava k prevádzkovému návodu MOVIFIT -SC 7
