HM Kloubový dumper HM 400. VÝKON MOTORU 338 kw / ot/min MAX. NOSNOST 36,5 t OBJEM (NAVRŠENÉ) KORBY 22,3 m³

Transkript

1 HM 400 Kloubový dumper HM400-2 VÝKON MOTORU 338 kw / ot/min MAX. NOSNOST 36,5 t OBJEM (NAVRŠENÉ) KORBY 22,3 m³

2 Stručný přehled Spojení nejmodernější technologie a komponentů Komatsu vytváří kloubového dumperu HM400-2 samostatnou kategorii v této třídě strojů. Výkonný motor Komatsu ecot3 nabíí maximální produktivitu a vysoké pojedové rychlosti, atímco několik dalších originálních funkcí pomáhá ještě více vyšovat efektivitu a omeovat náklady na údržbu. S robustní konstrukcí a nejmodernějším řešením pro systémy retardéru a odpružení je model HM400-2 strojem, který je vyroben s ohledem na spolehlivost po celou dobu životnosti. Maximální pohodlí obsluhy Široká, prostorná kabina Unikátní hydropneumatické odpružení vlečných ramen Snadno použitelné ovládací prvky Níká provoní hlučnost Dvoje dveře a elektricky ovládané okno Jednoduchá údržba Odklápěcí kabina Centrálně umístěné maací body Beúdržbový oscilační kloub Beúdržbové brdy Přístup k akumulátoru úrovně terénu 2

3 HM400-2 VÝKON MOTORU 338 kw / ot/min MAX. NOSNOST 36,5 t OBJEM (NAVRŠENÉ) KORBY 22,3 m³ Vysoká produktivita a efektivita Motor Komatsu ecot3 s vysokou hodnotou kroutícího momentu a níkou spotřebou paliva Automatická regulace áběru s diferenciály s omeeným prokluem Široké pneumatiky (dodávány na přání) Volitelný režim výkonu Vynikající odolnost Nejnižší náklady na údržbu brdového systému Vícekotoučový brdový systém v olejové láni Spolehlivé hlavní komponenty vyrobené společností Komatsu Převodovka K-ATOMiCS s funkcí Shift-lock (blokování řaení) Nejpřísnější bepečnostní normy Bepečná přístupová rampa do kabiny a prostorů pro údržbu Vynikající celkový výhled kabiny Záložní říení a sekundární brdy Ochrana adního rámu proti překlopení Vysoce citlivý retardér Satelitní vyhledávací systém Komatsu 3

4 Vysoká produktivita a efektivita Výkonný a efektivní motor ecot3 Motor Komatsu SAA6D140E-5 ecot3, který splňuje požadavky norem pro emise výfukových plynů EPA Tier III a EU Stage IIIA, poskytuje vysoký krouticí moment, vyšší výkon v níkých otáčkách a níkou spotřebu paliva. Je charakteriován novým tvarem spalovací komory s optimaliovaným spalováním a časováním apalování. Nižší spotřebu paliva ajišťuje provoní tlak nového vysokotlakého systému common rail aručující optimální vstřikování paliva a meichladič plnicího vduchu snižující teplotu stlačeného vduchu dodávaného do válců turbodmychadlem. Uávěrky diferenciálů vlastní konstrukce Komatsu Systém trvalého pohonu šesti kol používá kapalinovou vícekotoučovou meinápravovou spojku, která umožňuje uávěrku tří náprav, což aručuje větší áběrovou sílu. Meinápravová uávěrka může být obsluhována ručně nebo automaticky během jídy voidla, a tak není narušována produktivita práce. Společně s diferenciály s omeením prokluu tento systém poskytuje ideální řešení prokluu pneumatik a automaticky reguluje áběrovou sílu v ávislosti na povrchu terénu. Volba režimu výkonu motoru Pro provedení určité práce je někdy vyžadován mimořádný výkon a model HM400-2 umožňuje řidiči rychle reagovat na náročné provoní podmínky. Ideální pracovní režim je snadno volen jednoduchým přepnutím spínače v kabině stroje, kdy si obsluha může volit režim High-power (vysoký výkon) nebo režim Economy (hospodárný provo). - Režim vysokého výkonu Pro použití na staveništích s vysokou produktivitou nebo jeli vyžadována jída do svahu. Využijte maximální výhody režimu s vysokým výkonem a vychutnávejte si vyšší produktivitu a krácení doby pracovních cyklů. Objemná korba a skříňová konstrukce rámu Užitečné atížení korby 36,5 tun u modelu HM400-2 patří mei nejvyšší v této třídě strojů. Nakládací výška poue mm umožňuje snadné nakládání, snížení polohy těžiště a udržení vysoké světlé výšky. Korba je vyrobena vysokopevnostní otěruvdorné oceli s tvrdostí 400 HB, její profil ajišťuje dokonalou stabilitu nákladu. Dostatečně robustní rám HM400-2 pro všechny aplikace používá skříňovou konstrukci se spojovacími trubkami vyrobenými vysokopevnostní níkolegované oceli. - Režim Economy Pro práci v běžných provoních podmínkách. Maximální otáčky motoru, otáčky pro podřaování a otáčky pro řaení vyšších převodových stupňů, jsou nastaveny na nižší hodnotu. Kloubové říení Plně hydraulické kloubové říení se vynačuje nenáročnou obsluhou a skvělou manévrovatelností. Minimální poloměr otáčení pouhých 8,70 m umožňuje pracovat i ve stísněném prostředí. 4 8,70 m 4,17 m

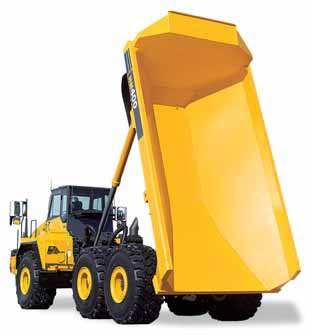

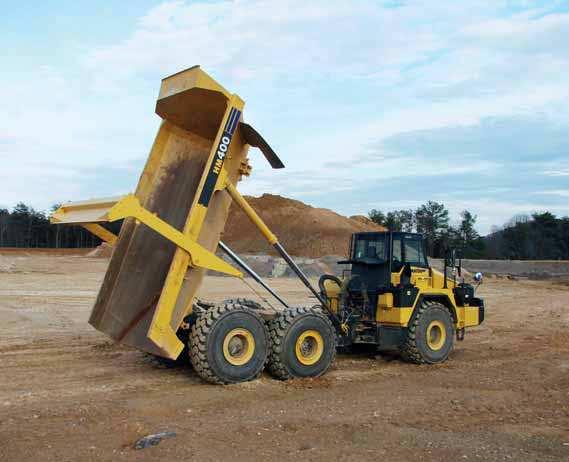

5 Volitelné korby Komatsu nabíí několik typů korby, čímž dále vyšuje produktivitu stroje: U materiálů s nižší měrnou hmotností výší kapacitu korby boční navýšení. K dispoici je ávěsné adní čelo, které abraňuje trátám písku nebo štěrku během jídy na strmějším svahu. Může být použito vyhřívání korby, které abrání nalepení některých přepravovaných materiálů. Do korby může být nainstalována pevná odolná deska, která abraňuje poškoení korby při nakládání odstřelené horniny. 5

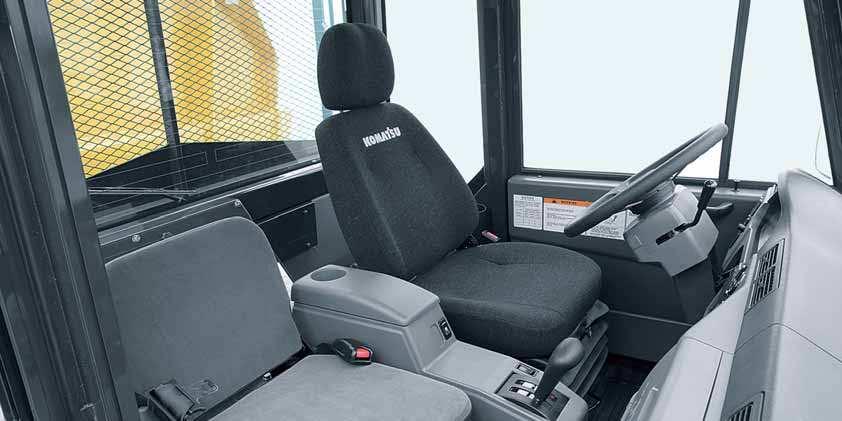

6 Maximální pohodlí obsluhy Prostorná a komfortní kabina Přehledná přístrojová deska Široká kabina s uživatelsky příjemnými ovládacími prvky poskytuje prostorné a pohodlné pracovní prostředí. Zcela nastavitelné a pneumaticky odpružené sedadlo tlumí vibrace, ajišťuje bepečnost řidiče a snižuje únavu při dlouhých pracovních směnách. K dispoici je i dostatek prostoru pro speciální, nijak nemenšené, sedadlo pro instruktora. Velké přední okno a boční okna s elektrickým ovládáním aručují vynikající výhled a výšenou jistotu pro řidiče, atímco adní okno s elektrickým vyhříváním usnadňuje odmraování a urychluje ahájení práce. Přístrojová deska umožňuje sledovat všechny důležité funkce stroje. Na případné problémy upoorňují obsluhu výstražné kontrolky. Díky palubnímu monitorovacímu systému Komatsu se tento dumper vynačuje přívětivostí a jednoduchou údržbou. Volant a pedály Sklopný a výsuvný sloupek říení umožňuje nalét každému řidiči optimální polohu. Pedály s lehkým chodem snižují únavu obsluhy při dlouhé směně. Malá provoní hlučnost Kabina je namontována na viskóních tlumičích, aby byla snížena úroveň hlučnosti. Dalšího omeení hlučnosti je dosaženo integrovanou podlahou kabiny: díky této podlae je kabina vduchotěsná a je také aručeno oddělení kabiny od motorového prostoru. Iolovaný výfuk a výfukové potrubí s malou hlučností také pomáhají snížit úroveň hlučnosti. 6 Ovládací páka elektrického vyklápění korby Díky snadno ovladatelné páce je vyklápění snadnější než dříve a standardní počítadlo vyklápění umožňuje sledování denní produkce. Unikátní hydropneumatické odpružení Unikátní hydropneumatický systém Komatsu pro odpružení ramen na přední i adní nápravě umožňuje modelu HM400-2 plynulou jídu s minimálními výkyvy a vynikajícím komfortem jídy. Méně otřesů působících na řidiče a komponenty stroje a méně vysypaného materiálu to také vede k delší provoní životnosti, většímu komfortu a vyšší produktivitě.

7 7

8 Vynikající odolnost Na trhu vedoucí konstrukce Komatsu Nejnižší náklady na údržbu brdového systému Vyrobena kompletně komponentů načky Komatsu, které den ode dne úspěšně vyšují svou životnost a jako nejprodávanější typ, HM400-2 nastavuje měřítko pro všechny ostatní kloubové dumpery Komatsu. Kompletní hnací systém je navržen společností Komatsu a motor, převodovka a nápravy jsou dokonale připůsobeny nepřekonatelné odolnosti a produktivitě. Žádný další výrobce nenabíí na svých kloubových dumperech kotoučové brdy v olejové láni a stroj Komatsu HM400-2 není výjimkou e standardu Komatsu. Neáleží na tom, v jak abraivním prostředí stroj pracuje. U tohoto typu kotoučových brd, nuceně chlaených olejem není nutné se bát předčasné výměny bordových obložení. Díky uložení v olejové láni a atěsnění vůči vlivům okolí může životnost brd stroje Komatsu HM400-2 přesáhnout motohodin a ještě tím nedosáhnout konce své provoní životnosti. Převodovka K-ATOMiCS Exkluivní a elektronicky ovládaná převodovka Komatsu K-ATOMiCS je dokonale vyladěna pro použití v modelu HM Elektronicky ovládané řaení ajišťuje vždy ten správný přítlak spojky. Kompletní řídicí systém monitoruje stav dumperu a ovládá jak motor, tak převodovku. Tato technologie Komatsu ajišťuje plynulé řaení a maximaliuje životnost převodovky. Hydraulické vícekotoučové brdy s kapalinovým chlaením a retardér Elektronicky ovládaná předlohová převodovka vlastní konstrukce Komatsu 8

9 9

10 Jednoduchá údržba Prodloužené servisní intervaly Servisní intervaly byly prodlouženy: Motorový olej: 500 hodin Olej v převodovce: hodin Filtr motorového oleje: 500 hodin Filtry oleje v převodovce: hodin Centrálně umístěné maací body S beúdržbovými pryžovými poudry a oscilačním kloubem byl minimaliován a centraliován počet maacích bodů, což umožňuje maání jednoho místa úrovně terénu. Beúdržbový oscilační kloub Oscilační kloub, který je namaán poue jednou na celou provoní životnost, je cela beúdržbový. Olejové těsnění Kuželíková ložiska Pryžová poudra Odklápěcí kabina Kabinu le odklopit doadu o 36 stupňů a usnadnit si tak přístup k motoru a převodovce při údržbě. 10

11 11

12 Nejpřísnější bepečnostní normy Hydraulické vícekotoučové brdy s kapalinovým chlaením a retardér Také vícekotoučové brdy s kapalinovým chlaením jsou ušity na míru pro HM Výkonné kotoučové brdy s nepřetržitým kapalinovým chlaením fungují i jako vysoce citlivý retardér, který poskytuje obslue jistotu ve vyšších rychlostech při jídě kopce. (Výkon retardéru, v nepřetržitém klesání: 472 kw 642 PS) Záložní říení a sekundární brdy Součástí standardní výbavy jsou áložní říení a sekundární brdy. Tyto normy aručují bepečnost obsluhy v riikových situacích. Říení ISO , SAE J1511 Brdy ISO , SAE J1473 Vynikající celkový výhled kabiny Výbavou stroje jsou široká boční okna, vrstvené sklo předního okna, standardně dodávaná kamera a monitor pro pohled a adní část stroje, 3 přídavná rcátka pro pohled pod stroj a 4 pětná rcátka minimaliující slepá místa, aby byla aručena bepečnost a kontrola pracovního prostoru. Integrovaná konstrukce ROPS/FOPS Tyto konstrukce splňují požadavky norem ISO 3471 a SAE J c. Bepečný přístup Řidič může snadno a bepečně nastoupit na stroj pomocí ajištěného přístupu rampy do kabiny, u které jsou k dispoici dvoje dveře. Schody rampy jsou umístěny na přední části stroje, mimo potencionálně nebepečná místa kloubového spoje. Snímač sklonu adního rámu Hroí-li převrácení stroje, tento systém varuje řidiče, aby bylo abráněno ranění nebo poškoení stroje. 12

13 Kryty Součástí standardní výbavy jsou tyto kryty: Ochranná mřížka adního okna Kryt spodku motoru Odolný kryt spodku převodovky Kryty hnacího hřídele Tepelně-iolační kryt výfuku Protipožární kryty 13

14 Satelitní vyhledávací systém Komatsu Systém KOMTRAX Vám může pomáhat následovně: KOMTRAX je revolučním systémem vyhledávání strojů, navrženým k úspoře Vašeho času a nákladů. Nyní můžete své aříení sledovat kdykoliv a kdekoliv. Využití cenných informací o stroji, jištěných přes webové rohraní KOMTRAX optimaliuje plánování údržby stroje a jeho výkonnosti. Kompletní monitorování stroje Systém poskytuje podrobná provoní data o tom, kdy jsou Vaše stroje používány a jaká je jejich produktivita. O dalších podrobnostech o systému KOMTRAX Vás informuje brožura KOMTRAX, dostupná u Vašeho nejbližšího dodavatele strojů Komatsu. Říení celého strojového parku Neustálé sledování polohy Vašich strojů a abránění jejich nepovolenému použití nebo jejich krádeži. Kompletní stav stroje Příjem varování, výstrah a upoornění prostřednictvím webových stránek nebo u, což pomáhá s plánováním údržby a prodlužuje provoní životnost stroje.

15 KOMTRAX Produktivní as stroje S Denním pracovním pehledem ve form grafu dostáváte pesné údaje o bhu motoru Vašeho stroje, jako nap. kdy byl motor nastartován a astaven, stejn jako o celkové dob jeho bhu. Plánování údržby Zvýšení produktivity a dokonalení plánování údržby. Indikace výstrah, musí-li dojít k výměně takových položek jako jsou filtry nebo olej. Poloha celé flotily Senam Vašich strojů neustále sleduje jejich polohu v republice i ostatních emích. Sledování stroje během přepravy Je-li Váš stroj přepravován, systém KOMTRAX asílá právy na webové stránky nebo pomocí u, abyste byli informováni o postupu přepravy a o dosažení požadované destinace. Bepečnostní upoornění Můžete dostávat bepečnostní upoornění jak přes webové rohraní Komtraxu, tak i em. Další abepeení Funkce Uamení motoru poskytuje možnost naprogramovat, kdy mže být motor nastartován. S funkcí Geo plotu systém KOMTRAX asílá upoornní o pohybu stroje v a mimo pedem definovaný prostor. 15

16 Technické údaje MOTOR NÁPRAVY Model... Komatsu SAA6D140E-5, s přímým vstřikováním se systémem Common rail, vodou chlaený, přeplňovaný se sníženou hladinou emisí a předchladičem Výkon motoru při otáčkách motoru ot/min ISO kw / 460 PS ISO 9249 (výkon na setrvačníku) kw / 445 PS Počet válců...6 Vrtání dvih mm Zdvihový objem... 15,24 l Kroutící moment kgf-m Omeovač otáček... elektronicky říený Maací systém...ubové čerpadlo, nucené maání Filtr...plnoprůtokový Vduchový filtr... suchý vduchový filtr s dvojitou vložkou a předfiltrem (cyclonpack) s indikátorem anesení Trvalý pohon všech kol se samosvornými diferenciály na všech nápravách. Typ koncových převodů...planetové soukolí Převodové poměry: Diferenciál...3,417 Planetové soukolí...4,941 PŘEVODOVKA HLAVNÍ RÁM Měnič kroutícího momentu... tříprvkový, jednostupňový, dvoufáový Převodovka... plně automatická, předlohová Počet rychlostních stupňů...6 pro jídu vpřed a 2 pro jídu vad Uavírací spojka měniče...suchá, jednokotoučová spojka Jída vpřed...pohon měničem u 1. stupně, přímý pohon u 1. stupně s uamčením měniče a všech vyšších stupňů Jída vpřed... pohon měničem a přímý pohon u všech stupňů Ovládání řaení...elektronické ovládání řaení s automatickou spojkou u všech stupňů Typ... kloubový skříňový rám vpředu i vadu, se spojovacími trubkami. Spojení tuhými krutnými trubkami. Pojedová rychlost: Vpřed Vad Stupeň km/h 7,3 11,1 17,1 26,1 39,6 58,5 7,4 17,5 BRZDY Provoní brdy... hydraulicky ovládané vícekotoučové brdy s olejovým chlaením (přední a střední náprava) Parkovací brda... kotoučová brda ovládaná pružinou Retardér... funkci retardéru plní brdy na přední a prostřední nápravě KORBA Objem: Zarovnaná korba...16,5 m³ Navršená korba (2:1, SAE)...22,3 m³ Nosnost...36,5 t Materiál... ocel s vysokou pevností v tahu 130 kg/mm² Tloušťka materiálu: Dno...16 mm Vpředu...8 mm Postranice...12 mm Roměry ložné plochy (délka šířka uvnitř) mm mm Vytápění...vytápění výfukovými plyny (nadstandard) SYSTÉM ŘÍZENÍ Typ... kloubové říení s hydraulickým posilovačem s dvojčinnými hydraulickými válci Záložní říení... automaticky aktivované s elektrickým posilovačem Minimální vnější poloměr atáčení...8,70 m Úhel otáčení kloubu v každém směru HYDRAULICKÝ SYSTÉM Zvedací válec...dvojitý, dvoustupňového typu Max. tlak... 20,6 MPa (210 kg/cm²) Doba vedání s ODPRUŽENÍ KABINA Vpředu... hydropneumatické odpružení Vadu... kombinovaný systém hydropneumatického a pryžového odpružení Roměry odpovídají požadavkům norem ISO 3471 a SAE J c ROPS (ochranná konstrukce pro případ převrácení). 16

17 HMOTNOST (PŘIBLIŽNÁ) OBJEM PROVOZNÍCH KAPALIN Hmotnost prádného voidla kg Celková hmotnost voidla kg Palivová nádrž l Motorový olej l Měnič točivého momentu, převodovka a chlaení retardéru l Diferenciály (celkem) l Koncové převody (celkem) l Hydraulický systém l Odpružení (celkem)... 20,4 l Roložení hmotnosti Prádná korba: Přední náprava... 55,0% Prostřední náprava... 22,9% Zadní náprava... 22,1% Naložené voidlo: Přední náprava... 28,8% Prostřední náprava... 35,8% Zadní náprava... 35,4% PNEUMATIKY Standardní pneumatiky R25 ŽIVOTNÍ PROSTŘEDÍ Emise motoru... plně vyhovující emisním omeením výfukových plynů Stage IIIA a EPA Tier III Hladiny hluku LwA hladina vnějšího hluku db(a) (2000/14/EC Stage II) LpA hladina vnitřního hluku db(a) (ISO 6396 dynamický test) Úroveň vibrací (EN 12096:1997)* Ruka/paže... 2,5 m/s² (přesnost K = 0,57 m/s²) Tělo... 0,5 m/s² (přesnost K = 0,26 m/s²) * pro posouení případných riik dle 2002/44/EC, prosíme konultujte s ISO/TR 25398:

18 3.450 mm Roměry a provoní hodnoty mm mm mm mm mm mm mm mm mm mm mm 620 mm 720 mm mm mm 605 mm mm mm HM400 Všechny roměry platí pro pneumatiky 29.5 R25; v případě pneumatik 875/65 R29: Celková výška mm, celková šířka mm, rochod kol mm 18

19 JÍZDNÍ VLASTNOSTI VÝKON BRZD DÉLKA KLESÁNÍ: NEPŘETRŽITÉ KLESÁNÍ CELKOVÁ HMOTNOST VOZIDLA CELKOVÁ HMOTNOST VOZIDLA x103 kg TAŽNÁ SÍLA NA OBVODU KOLA F F3 F F F x10 lb x103 kg PRÁZDNÉ x103 lb NALOŽENÉ x10 kg F F2-10 F3 F F6 70 km/h 40 MPH 0 RYCHLOST JÍZDY F NALOŽENÉ 35.0 PRÁZDNÉ F CELKOVÝ ODPOR (STOUPÁNÍ + VALIVÝ ODPOR) (%) 100 CELKOVÝ ODPOR (STOUPÁNÍ + VALIVÝ ODPOR) (%) x103 lb km/h 60 MPH RYCHLOST JÍZDY 19

20 Kloubový dumper HM400-2 Standardní a nadstandardní vybavení MOTOR Vnětový, přeplňovaný motor Komatsu SAA6D140E-5 s přímým vstřikováním paliva a systémem Common rail splňující požadavky emisní normy EU Stage IIIA a EPA Tier III Tlumič výfuku s výfukovou trubkou Alternátor 75 A/24 V Startér 11 kw Akumulátory 2 12 V/136 Ah KORBA Elektronický systém říení vedání Sada pro vyhřívání korby Vnitřní obložení korby Drátěné adní čelo, celková šířka mm Nástavec pro výšení předního čela o 200 mm NÁPRAVY A PNEUMATIKY Samosvorné diferenciály na všech nápravách Pneumatiky 29.5 R25 Pneumatiky 875/65 R29 Ráfek R25 pro pneumatiky 29.5 R25 Ráfek R29 pro pneumatiky 875/65 R29 Uávěrky diferenciálů SERVIS A ÚDRŽBA Centrálně umístěné maací body EMMS (multifunkční barevný monitor se systémem Equipment Management and Monitoring System) s funkcí vlastní diagnostiky a displejem údržby KOMTRAX - Satelitní vyhledávací systém Komatsu Nářadí Ochrana před poškoením působeným vandaly Plynový kompresor pro pneumatické válce odpružení Nádrž s rychloplnícím hrdlem KABINA Sklápěcí kabina s ochrannými konstrukcemi ROPS / FOPS, odhlučněný typ Dvoje dveře, levé a pravé Sedadlo obsluhy s pneumatickým odpružením, seřiditelným sklonem opěradla a bepečnostním pásem šířky 78 mm Sedadlo školitele Sklopný a výsuvný volant Klimatiace Vyhřívané adní okno Elektricky stahované okno (levé) Sluneční clona vpředu na straně řidiče Zapalovač, popelník, držák nápojů, prostor pro krabici na jídlo Počitadlo vyklopení korby Elektricky ovládané pravé okno Radiopřehrávač Rádio s kaetovým přehrávačem SYSTÉM OSVĚTLENÍ Zpětný světlomet Výstražné osvětlení Světlomety s přepínačem tlumených světel Směrovky, koncová a brdová světla Pracovní světla pravé i levé Mlhovky DALŠÍ VYBAVENÍ Kryt spodku motoru Kryt hnacího hřídele vpředu a vadu Kryt spodku převodovky Tepelně-iolační kryt tlumiče výfuku Protipožární kryty Automatický retardér s ovládáním akcelerace (systém ARAC) BEZPEČNOSTNÍ VYBAVENÍ Signaliace couvání Protiskluová úprava blatníků Automaticky aktivované áložní říení Alarm a kontrolka vysoké teploty chladicí kapaliny Elektrický jistič 24 V Madla na plošině Elektrický klakson Žebříky na levé i pravé straně Ochranná mříž adního okna Zpětná rcátka Zrcátka umožňující sledování dění pod přídí dumperu Zámek kloubu říení Couvací kamera s monitorem Zakládací klíny pod kola Další příslušenství na požádání standardní vybavení nadstandardní vybavení Váš dodavatel Komatsu: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax EKSS /2010 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Uvedené údaje jsou neávané, právo k provádění měn vyhraeno. Zobraené ilustrace a diagramy se mohou lišit od standardního vybavení. Standardní a doplňkové příslušenství se může lišit v ávislosti na regionu prodeje. Powered by TCPDF (
