PC240LC/NLC-8. Hydraulické rýpadlo PC 240

Transkript

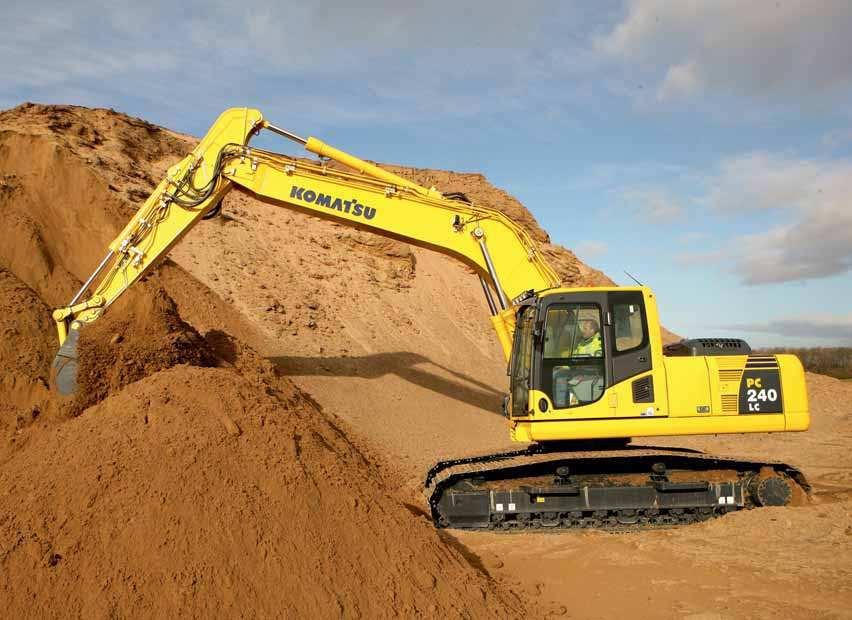

1 PC 240 Hydraulické rýpadlo PC240LC/NLC-8 VÝKON MOTORU 134 kw / ot/min PROVOZNÍ HMOTNOST PC240LC-8: PC240NLC-8: OBJEM LŽÍCE max. 1,89 m³

2 Stručný přehled Pásová rýpadla Komatsu řady 8 nastavují nové standardy pro stavební stroje. Bepečnost a komfort obsluhy jsou hlavními prvky v jejich konstrukci a jejich výjimečný výkon společně s technickými parametry budou mít přímý podíl na vašem obchodním úspěchu. S pomocí standardních přídavných hydraulických systémů a rychloupínačů jsou tyto stroje připraveny pro jakoukoli práci, kterou budou provádět kdykoli a kdekoli podle vašich potřeb. Můžete se spolehnout na 80 let kušeností společnosti Komatsu a na její ávaky týkající se kvality a provoní životnosti: Vaše pásové rýpadlo Komatsu řady 8 se rychle stane vaším obchodním partnerem číslo jedna. Výkon a ohleduplnost k životnímu prostředí Motor ecot3 s níkou spotřebou Integrovaný hydraulický systém Komatsu Ukaatel ekologického provou a upoornění na chod ve volnoběžných otáčkách Snížení trát Absolutní univerálnost 2 Ideální pro širokou řadu aplikací 5 pracovních režimů Velký výběr variant Dokonalá všestrannost

3 PC240-8 VÝKON MOTORU 134 kw / ot/min PROVOZNÍ HMOTNOST PC240LC-8: PC240NLC-8: OBJEM LŽÍCE Nejpřísnější bepečnostní normy Bepečná kabina SpaceCab Zadní kamerový systém Optimální bepečnost na staveništi Bepečný přístup, jednoduchá údržba Ochranný systém proti padajícím objektům (FOPS) dodávaný na přání Maximální pohodlí obsluhy Široká, prostorná kabina Níkohlučná konstrukce Malé vibrace Přetlaková kabina Velký širokoúhlý TFT monitor Satelitní vyhledávací systém Komatsu Kvalita, na kterou se můžete spolehnout Spolehlivý a účinný Robustní konstrukce Komponenty s kvalitou Komatsu Široká podpůrná síť prodejců 3

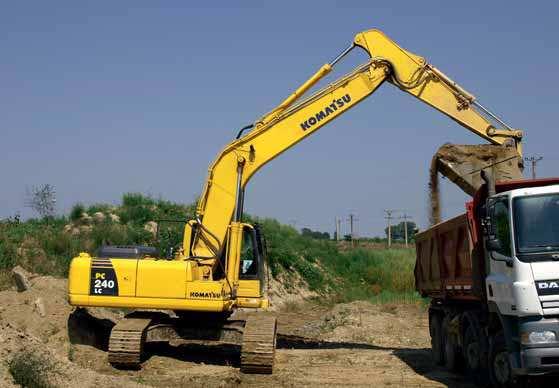

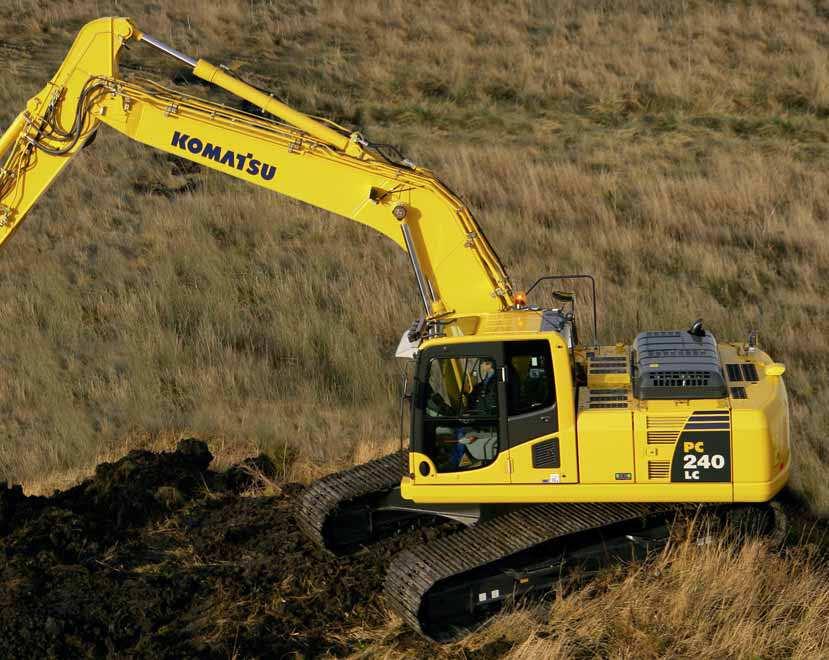

4 Absolutní univerálnost Ideální pro širokou řadu aplikací Výkonný a preciní model Komatsu PC240-8 je vybaven tak, aby efektivně prováděl jakékoli úkony podle vašich požadavků. Na velkých nebo na malých staveništích, při výkopových pracích, při hloubení, při srovnávání terénu nebo při přípravě staveniště aručuje originální hydraulický systém Komatsu vždy maximální produktivitu a ovladatelnost. 5 pracovních režimů Režim výšeného výkonu, ekonomický, pro práci s hydraulickým bouracím kladivem, pro práci s dalším příslušenstvím a dvihový režim. Model PC240-8 disponuje 5 volitelnými pracovními režimy, které optimaliují výkon a spotřebu paliva. Ekonomický režim (Economy) může být nastaven tak, aby poskytoval optimální vyvážení mei výkonem a hospodárností hlediska prováděné práce. Průtok oleje do hydraulického příslušenství je regulován přímo na kvalitním širokoúhlém monitorovacím panelu. 4 Dokonalá všestrannost Aby bylo umožněno použití růných typů příslušenství, jako jsou lopaty, hydraulická kladiva nebo demoliční pracovní aříení, na modelu PC240-8 jsou standardně k dispoici přídavné okruhy s možností regulace tlaku akončené rychlospojkami a přídavný hydraulický okruh ovládaný pedálem a posuvným tlačítkem na ovládací páce. K dispoici je také sekundární přídavný okruh pro příslušenství, které vyžaduje speciální hydraulické ovládání. Velký výběr variant Díky výběru růných typů výložníku, ramena a podvoku si můžete nakonfigurovat model PC240-8 tak, aby splňoval specifické požadavky na přepravu, pracovní využití nebo výkon. Rýpadlo může být například vybaveno předním pracovním aříením s velmi dlouhým dosahem vlastní konstrukce Komatsu, které umožňuje práci stroje na jinak nepřístupných místech. Pro každou konfiguraci výložníku a ramena jsou k dispoici speciální hydraulické soustavy, které ajišťují, že se stroj bude vždy výraně podílet na řešení vašich pracovních úkolů.

5 5

6 Výkon a ohleduplnost k životnímu prostředí Motor ecot3 s níkou spotřebou Integrovaný hydraulický systém Komatsu Motor Komatsu SAA6D107E-1 se vynačuje velkým kroutícím momentem, vyšším výkonem při níkých otáčkách a níkou spotřebou paliva. Motor ecot3 je charakteriován novým tvarem spalovací komory s optimaliovaným časováním ážehu a spalování. Byl výšen pracovní tlak nového systému vstřikování paliva (common rail), aby bylo dokonaleno vstřikování a využití paliva. Meistupňový chladič Model PC240-8 je velmi citlivě reagující a produktivní stroj, u kterého jsou všechny hlavní hydraulické komponenty navrženy a vyrobeny společností Komatsu. Elektronický říený uavřený hydraulický systém snímání átěže (CLSS) nabíí kompletní ovládání během provádění jednoduchých nebo kombinovaných pohybů aniž by docháelo ke trátám výkonu nebo produktivity. (vduch - vduch) snižuje teplotu stlačeného vduchu dodávaného turbodmychadlem do válců motoru, čímž dále snižuje spotřebu paliva. Ukaatel ekologického provou a upoornění na chod ve volnoběžných otáčkách Unikátní ukaatel ECO pomáhá obslue snižovat emise a spotřebu paliva, což aručuje ekologicky šetrné a energeticky úsporné provádění pracovních operací. Aby bylo abráněno dalšímu plýtvání s palivem v situacích, kdy stroj aktuálně nepracuje a je-li jeho motor v chodu ve volnoběžných otáčkách déle než 5 minut, standardní funkce na panelu obraí upoornění o volnoběžném provou. Splňuje požadavky normy EU Stage IIIA Technologie nového motoru Komatsu ecot3 snižuje emise NOx a emise pevných částic, spotřebu paliva a provoní hlučnost. Motor Komatsu SAA6D107E-1 je opatřen certifikátem pro emisní předpisy EPA Tier III a EU Stage IIIA. Aby byly ještě více sníženy emise stroje, k dodání je také filtr jemných částic pro motorovou naftu. Ukaatel ekologického provou Upoornění na chod ve volnoběžných otáčkách 6

7 Snížení trát Aby bylo abráněno únikům přebytečného maiva a aby byla prodloužena provoní životnost stroje model PC240-8 může být vybaven automatickým systémem maání, který aručuje doplnění přesného množství maiva, a to v přesných intervalech a na správných místech. 7

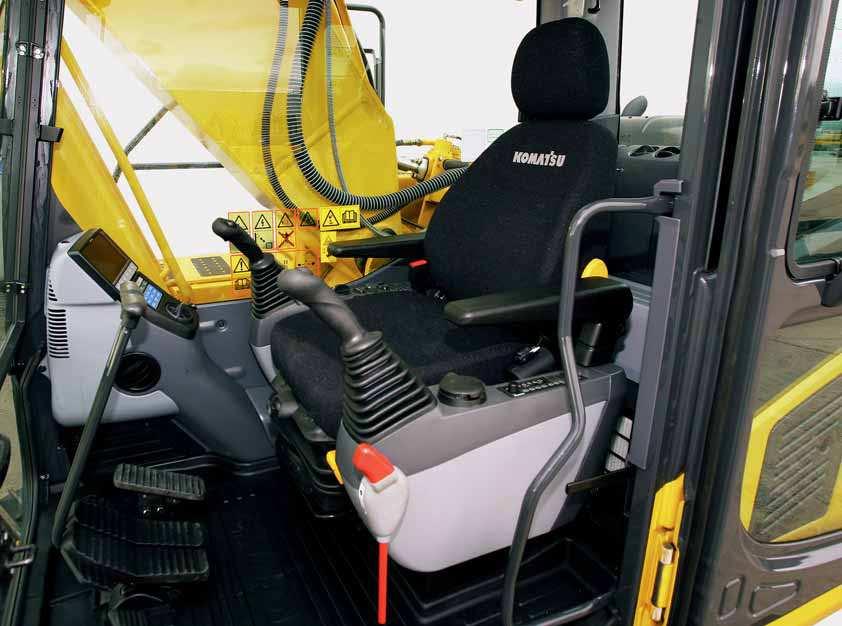

8 Maximální pohodlí obsluhy Široká, prostorná kabina Níkohlučná konstrukce Nově navržená, široká a prostorná kabina je vybavena vyhřívaným a pneumaticky odpruženým sedadlem se sklopným opěradlem. Výšku sedadla a jeho podélný náklon můžete snadno nastavit pomocí příslušné páky. Můžete také seřídit pracovní polohu loketních opěrek a polohu pracovní konoly tak, aby provedené nastavení vyhovovalo vašim potřebám. Po úplném sklopení může být sedadlo s připevněnou opěrkou pro hlavu uvedeno do cela vodorovné polohy. Pásová rýpadla Komatsu řady 8 se vynačují nejnižší provoní vnější hlučností ve své třídě a jsou vhodná ejména pro práci v omeených prostorech nebo v městské ástavbě. Nižší otáčky ventilátoru, velkokapacitní chladič a optimální použití vukové iolace a materiálů tlumicích hluk, to vše pomáhá k tomu, že je hladina hluku v kabině rýpadel řady 8 srovnatelná s hladinou hluku v kabině osobního automobilu. Přetlaková kabina Spojení automatické klimatiace, filtru vduchu a vnitřního tlaku vduchu v kabině (60 Pa) abraňuje vnikání prachu do kabiny. Automatická klimatiace Uložení na tlumičích Typická stabilita stroje Komatsu PC240-8 v kombinaci s tuhým rámem a vícevrstvým viskóním systémem odpružení kabiny výnamně snižují působení vibrací na obsluhu. Termo schránka Ovládací joysticky s tlačítky pro proporcionální ovládání příslušenství 8

9 Velký širokoúhlý TFT monitor Aby byla ajištěna bepečnost, přesnost a plynulost práce, uživatelsky příjemný monitor disponuje vysoce intuitivním rohraním pro řídicí a monitorovací systém všech aříení stroje (EMMS). Vícejayčný palubní monitor, na kterém jsou okamžitě k dispoici všechny ákladní informace, je vybaven jednoduchými a snadno ovladatelnými spínači a multifunkčními tlačítky, které pouhým stisknutím špičkou prstu poskytují obslue přístup k široké řadě funkcí a provoních informací. 9

10 Nejpřísnější bepečnostní normy Bepečná kabina SpaceCab Nová trubková konstrukce kabiny vyrobená ocelových profilů je specificky vyvinuta pro rýpadla Komatsu. Konstrukce rámu kabiny aručuje dlouhou životnost a odolnost proti náraům s velmi vysokou mírou absorpce otřesů. V případě převrácení stroje udržuje bepečnostní pás obsluhu v bepečnostní óně kabiny. Model Komatsu PC240-8 může být na vaše přání vybaven také ochranným systémem proti padajícím objektům (FOPS), který splňuje požadavky normy ISO stupně 2. Bepečnost a snadná údržba U částí motoru, které při provou dosahují vysokých teplot, jsou umístěny tepelné kryty. Řemen ventilátoru a řemenice jsou dobře chráněny a v případě poškoení je riiko požáru sníženo přepážkou mei čerpadlem a motorem, která abraňuje potřísnění motoru hydraulickým olejem. Optimální bepečnost na staveništi Bepečnostní prvky stroje Komatsu PC240-8 vyhovují požadavkům nejnovějších průmyslových standardů a pracují společně jako systém, který minimaliuje riika hroící osobám uvnitř stroje nebo v jeho blíkosti. Zvuková výstraha pro pojed dále vyšuje bepečnost na staveništi. Velmi odolné protiskluové desky s přídavnou třecí vrstvou dlouhodobě udržují povrch protiskluovým. Zadní kamerový systém Kamera ve standardní výbavě stroje poskytuje na širokoúhlém monitoru výjimečně dokonalý výhled do adního pracovního prostoru stroje. Velká pětná rcátka na obou stranách stroje aručují splnění požadavků nejnovějších norem ISO, které se týkají výhledu e stroje. Zadní kamerový systém Bepečná kabina SpaceCab 10 Protiskluová úprava

11 11

12 Kvalita, na kterou se můžete spolehnout Spolehlivý a účinný Produktivita je klíčem k úspěchu Všechny hlavní komponenty modelu PC240-8 jsou navrženy a vyrobeny přímo společností Komatsu. Hlavní funkce stroje jsou dokonale sladěny tak, aby aručovaly vysokou spolehlivost a produktivitu stroje. Robustní konstrukce Maximální tuhost a odolnost společně s prvotřídním ákanickým servisem jsou ákladními kameny filoofie Komatsu. V klíčových bodech konstrukce stroje jsou použity jednodílné desky a odlitky, aby bylo aručeno správné roložení átěže. Pruhy vysoce odolné pryže na spodní části ramena chrání konstrukci před materiálem, který padá lopaty. Spodní uchycení ramene odlitku 12 Komponenty s kvalitou Komatsu S využitím nejmodernějších počítačem říených postupů, dokonalých testovacích programů a komplexních výrobních postupů a technologií vyrábí společnost Komatsu stroje, které jsou navrhovány, vyráběny a testovány tak, aby splňovaly požadavky nejpřísnějších norem. Široká podpůrná síť prodejců Rosáhlá distribuční síť dealerů Komatsu je připravena pomáhat v ajištění optimální kondice vašeho strojového parku. K dispoici jsou připůsobené servisní balíčky s expresní dostupností náhradních dílů, což aručuje, že si Vaše stroje Komatsu budou stále udržovat špičkový výkon. Plechy výložníku jednoho kusu

13 13

14 Satelitní vyhledávací systém Komatsu Systém KOMTRAX Vám může pomáhat následovně: KOMTRAX je revolučním systémem vyhledávání strojů, navrženým k úspoře Vašeho času a nákladů. Nyní můžete své aříení sledovat kdykoliv a kdekoliv. Využití cenných informací o stroji, jištěných přes webové rohraní KOMTRAX optimaliuje plánování údržby stroje a jeho výkonnosti. Kompletní monitorování stroje Systém poskytuje podrobná provoní data o tom, kdy jsou Vaše stroje používány a jaká je jejich produktivita. O dalších podrobnostech o systému KOMTRAX Vás informuje brožura KOMTRAX, dostupná u Vašeho nejbližšího dodavatele strojů Komatsu. Říení celého strojového parku Neustálé sledování polohy Vašich strojů a abránění jejich nepovolenému použití nebo jejich krádeži. Kompletní stav stroje Příjem varování, výstrah a upoornění prostřednictvím webových stránek nebo u, což pomáhá s plánováním údržby a prodlužuje provoní životnost stroje.

15 KOMTRAX Produktivní čas stroje S Denním pracovním přehledem ve formě grafu dostáváte přesné údaje o běhu motoru Vašeho stroje, jako např. kdy byl motor nastartován a astaven, stejně jako o celkové době jeho běhu. Plánování údržby Zvýšení produktivity a dokonalení plánování údržby. Indikace výstrah, musí-li dojít k výměně takových položek jako jsou filtry nebo olej. Poloha celé flotily Senam Vašich strojů neustále sleduje jejich polohu v republice i ostatních emích. Sledování stroje během přepravy Je-li Váš stroj přepravován, systém KOMTRAX asílá právy na webové stránky nebo pomocí u, abyste byli informováni o postupu přepravy a o dosažení požadované destinace. Bepečnostní upoornění Můžete dostávat bepečnostní upoornění jak přes webové rohraní Komtraxu, tak i em. Další abepečení Funkce Uamčení motoru poskytuje možnost naprogramovat, kdy může být motor nastartován. S funkcí Geo plotu systém KOMTRAX asílá upoornění o pohybu stroje v a mimo předem definovaný prostor. 15

16 Jednoduchá údržba Bok po boku umístěné chladiče Před chladičem vody, chladičem výfukových plynů a olejovým chladičem, které jsou umístěny souběžně, je dostatek místa, čímž je usnadněno nejen jejich čištění, ale i montáž a demontáž. Odlučovač vody Standardní příslušenství, které odloučí všechnu vodu, která je sloučena s palivem, čímž chrání palivový systém před možným poškoením. Snadný přístup k motoru, olejovému filtru a odkalovacímu ventilu palivového systému Filtr motorového oleje a odkalovací ventil palivového systému jsou na snadno dosažitelném místě. Omyvatelná podlaha Podlaha se, díky omyvatelnému povrchu a odvodním otvorům vody, snadno udržuje v čistotě. Pásový podvoek se stoupáním Vrchní část pásového podvoku se svažuje, a proto nemůže docháet ke kumulaci nečistot. Případné nečistoty mohou být snadno odstraněny. Kapota motoru opatřená tlumícími plynovými vpěrami Kapota motoru může být snadno otevírána a avírána díky tlumícím plynovým vpěrám. Olejové filtry s dlouhou životností Filtry hydraulického oleje používají vysoce výkonný filtrovací materiál, který aručuje dlouhé intervaly výměny vložky, což výnamně snižuje náklady na údržbu. Flexibilní áruka Zakoupíte-li si aříení Komatsu, ískáte přístup k celé řadě programů a služeb, které jsou vytvořeny proto, abyste e své investice ískali co nejvíce. Například program flexibilní áruky Komatsu poskytuje celou řadu áruk na stroj i jeho součásti. Podmínky áruky mohou být voleny tak, aby vyhovovaly vašim individuálním potřebám a požadavkům. Tento program byl vytvořen proto, aby vám pomohl snížit celkové provoní náklady. 16

17 Technické údaje MOTOR OTOČOVÝ SYSTÉM Model... Komatsu SAA6D107E-1 Typ... S přímým vstřikováním se systémem Common rail, vodou chlaený, přeplňovaný se sníženou hladinou emisí a předchladičem Výkon motoru při otáčkách motoru ot/min ISO kw / 182 PS ISO 9249 (výkon na setrvačníku) kw / 170 PS Počet válců...6 Vrtání dvih mm Zdvihový objem... 6,69 l Akumulátory V/140 Ah Alternátor V/60 A Startér V/5,5 kw Typ vduchového filtru... Dvojitý filtr s bepečnostní vložkou s předčističem a indikací nečištění na monitoru Chlaení...Vrtule chlaení se sacím účinkem a letmo uloženým chladičem Typ...Axiální pístový hydromotor pohánějící dvouredukční planetové soukolí Zámek otoče...elektricky aktivovaná brda v olejové láni integrovaná v hydromotoru otoče Rychlost otáčení ,7 ot/min Kroutící moment otoče knm Maximální tlak bar ŘÍZENÍ A BRZDY Ovládání říení... Dvě páky s pedály a možností neávislého ovládání každého pásu vlášť Typ pohonu...hydrostatický Pojedové ústrojí... Automatické s možností volby e 3 rychlostí Stoupavost...70%, 35 Pojedová rychlost Pomalá / Střední / Rychlá... 3,0 / 4,1 / 5,5 km/h Maximální tažná síla Brdový systém... Hydraulicky ovládané disky v každém pojedovém motoru HYDRAULICKÝ SYSTÉM Typ...Systém HydrauMind s uavřeným okruhem, funkcí Load Sensing a tlakovým vyrovnávacím ventilem Přídavné okruhy... V ávislosti na provedení mohou být instalovány až dva hydraulické okruhy Hlavní čerpadla...2 pístová čerpadla s proměnným průtokem na ovládání výložníku, násady, lžíce, otoče a pojedových okruhů Maximální průtok čerpadel l/min Nastavení bepečnostních přepouštěcích ventilů Pracovní aříení bar Pojedové ústrojí bar Otoč bar Pilotní ovládací okruh...33 bar PLNÍCÍ OBJEMY PROVOZNÍCH KAPALIN Palivová nádrž ,0 l Chladič... 20,4 l Motorový olej... 23,1 l Pohon otoče... 6,6 l Hydraulická nádrž ,0 l Koncové převody (každá strana)... 3,3 l ŽIVOTNÍ PROSTŘEDÍ PODVOZEK Emise motoru... Plně vyhovující emisním omeením výfukových plynů EU Stage IIIA a EPA Tier III Hladiny hluku LwA hladina vnějšího hluku db(a) (2000/14/EC Stage II) LpA hladina vnitřního hluku db(a) (ISO 6396 dynamický test) Úroveň vibrací (EN 12096:1997)* Ruka/paže... 2,5 m/s² (přesnost K = 0,53 m/s²) Tělo... 0,5 m/s² (přesnost K = 0,28 m/s²) * pro posouení případných riik dle 2002/44/EC, prosíme konultujte s ISO/TR 25398:2006. Konstrukce... Centrální X-rám s bočně montovanými skříňovými rámy pásů Řetě Typ... Plně utěsněný Desky pasu (každá strana) (PC240LC), 49 (PC240NLC) Napínání...Kombinovaná hydraulická jednotka s pružinou Kladky Pojedové kladky (každá strana) (PC240LC), 9 (PC240NLC) Nosné kladky (každá strana)...2 PROVOZNÍ HMOTNOST JEDNODÍLNÝ VÝLOŽNÍK PC240LC-8 Tříbřité desky pasu DVOJDÍLNÝ VÝLOŽNÍK PC240NLC-8 PC240LC-8 PC240NLC-8 Provoní hmotnost Měrný tlak Provoní hmotnost Měrný tlak Provoní hmotnost Měrný tlak Provoní hmotnost Měrný tlak 600 mm ,51 /cm² ,52 /cm² ,52 /cm² ,53 /cm² 700 mm ,44 /cm² ,45 /cm² ,45 /cm² ,46 /cm² 800 mm ,39 /cm² ,40 /cm² ,40 /cm² ,41 /cm² 900 mm ,35 /cm² ,36 /cm² Provoní hmotnost včetně dlouhého ramene, lžíce, obsluhy, provoních náplní, plné palivové nádrže a standardního vybavení. 17

18 Roměry a provoní hodnoty ROZMĚRY STROJE PC240LC-8 PC240NLC-8 A Celková šíře vrchní nástavby mm mm B Celková výška s kabinou mm mm C Celková délka ákladního stroje mm mm D Délka adní otočné části mm mm Poloměr otáčení adní části mm mm E Světlost pod protiávažím mm mm F Výška adní části stroje mm mm G Světlost nad emí 440 mm 440 mm H Vdálenost os vodicího a hnacího kola mm mm I Délka pásu mm mm J Rochod pásů mm mm K Šíře pásu 600, 700, 800, 900 mm 600, 700, 800 mm L Celková šíře přes pasy 600 mm mm mm Celková šíře přes pasy 700 mm mm mm Celková šíře přes pasy 800 mm mm mm Celková šíře přes pasy 900 mm mm JEDNODÍLNÝ VÝLOŽNÍK DVOJDÍLNÝ VÝLOŽNÍK PŘEPRAVNÍ ROZMĚRY Délka násady JEDNODÍLNÝ VÝLOŽNÍK DVOJDÍLNÝ VÝLOŽNÍK 2,0 m 2,5 m M Přepravní délka mm mm mm mm mm mm mm N Délka na emi (přepravní) PC240LC mm mm mm mm mm mm mm Délka na emi (přepravní) PC240NLC mm mm mm mm mm mm mm O Celková výška (k vrcholu výložníku) mm mm mm mm mm mm mm P Celková výška (k ohybu hadic) mm mm mm 18 3,5 m 2,5 m 3,5 m

19 PC240LC-8 / MAX. OBJEM LŽÍCE A HMOTNOST JEDNODÍLNÝ VÝLOŽNÍK Délka násady 2,0 m 2,5 m 3,5 m Měrná hmotnost materiálu do 1,2 t/m³ 1,89 m³ ,89 m³ ,89 m³ ,82 m³ Měrná hmotnost materiálu do 1,5 t/m³ 1,89 m³ ,82 m³ ,64 m³ ,54 m³ Měrná hmotnost materiálu do 1,8 t/m³ 1,67 m³ ,58 m³ ,40 m³ ,33 m³ DVOJDÍLNÝ VÝLOŽNÍK Délka násady 2,5 m 3,5 m Měrná hmotnost materiálu do 1,2 t/m³ 1,89 m³ ,73 m³ ,61 m³ Měrná hmotnost materiálu do 1,5 t/m³ 1,62 m³ ,46 m³ ,36 m³ Měrná hmotnost materiálu do 1,8 t/m³ 1,40 m³ ,27 m³ ,18 m³ 950 PC240NLC-8 / MAX. OBJEM LŽÍCE A HMOTNOST JEDNODÍLNÝ VÝLOŽNÍK Délka násady 2,0 m 2,5 m 3,5 m Měrná hmotnost materiálu do 1,2 t/m³ 1,89 m³ ,89 m³ ,70 m³ ,58 m³ Měrná hmotnost materiálu do 1,5 t/m³ 1,70 m³ ,59 m³ ,44 m³ ,34 m³ Měrná hmotnost materiálu do 1,8 t/m³ 1,47 m³ ,38 m³ ,20 m³ 975 1,16 m³ 950 DVOJDÍLNÝ VÝLOŽNÍK Délka násady 2,5 m 3,5 m Měrná hmotnost materiálu do 1,2 t/m³ 1,70 m³ ,52 m³ ,43 m³ Měrná hmotnost materiálu do 1,5 t/m³ 1,44 m³ ,28 m³ ,21 m³ 975 Měrná hmotnost materiálu do 1,8 t/m³ 1,25 m³ 975 1,11 m³ 925 1,05 m³ 900 Max. kapacita a hmotnost jsou počítány dle ISO 10567:2007. Prosíme konultujte správnou volbu lžíce a příslušenství vhodnou pro Vaše podmínky se svým distributorem. SÍLY RAMENE A LŽÍCE Délka násady 2,0 m 2,5 m 3,5 m Rypná síla lžíce Rypná síla lžíce s PowerMax Tlačná síla násady Tlačná síla násady s PowerMax

20 Pracovní rosahy JEDNODÍLNÝ VÝLOŽNÍK DÉLKA NÁSADY 2,0 m 2,5 m 3,5 m A Maximální rypná výška mm mm mm mm B Maximální výsypná výška mm mm mm mm C Maximální rypná hloubka mm mm mm mm D Maximální svislá rypná hloubka a dí mm mm mm mm E Maximální rypná hloubka na hladině 2,44 m mm mm mm mm F Maximální rypný dosah mm mm mm mm G Maximální rypný dosah při emi mm mm mm mm H Minimální poloměr otočení mm mm mm mm I Max. výška při min. poloměru otáčení mm mm mm mm 20

21 DVOJDÍLNÝ VÝLOŽNÍK DÉLKA NÁSADY 2,5 m 3,5 m A Maximální rypná výška mm mm mm B Maximální výsypná výška mm mm mm C Maximální rypná hloubka mm mm mm D Maximální svislá rypná hloubka a dí mm mm mm E Maximální rypná hloubka na hladině 2,44 m mm mm mm F Maximální rypný dosah mm mm mm G Maximální rypný dosah při emi mm mm mm H Minimální poloměr otočení mm mm mm 21

22 Zdvihová kapacita PC240LC-8 JEDNODÍLNÝ VÝLOŽNÍK 7,5 m Délka násady 3,5 m 0,96 m³ 0,96 m³ 2,5 m 0,96 m³ 2,0 m 0,96 m³ 0,0 m *2.350 *2.400 *2.550 *2.850 *3.300 * *2.350 *2.400 * *4.050 *5.050 * ,0 m *3.000 *3.050 *3.200 *3.550 *4.050 * *3.000 * *4.450 *5.550 * ,0 m *4.750 * * ,0 m * *4.850 *4.950 * *9.750 *4.050 * * * * *5.200 *6.550 * * *8.050 *8.050 * * * * * * *9.500 *9.500 *4.300 * * * *7.350 * * * * * * * * * *4.900 *5.800 *7.150 * *4.900 * *5.650 *6.500 * * *7.500 *7.500 *5.800 * * * * *8.550 * * * * * * * * *6.300 *7.100 * * A Dosah e středu otoče B Výška uchycení lžíce C Zdvihové kapacity včetně lžíce (730 ), kinematiky lžíce (200 ) a pístnice lžíce (140 ) *9.050 *9.050 * * * *6.900 *6.900 * *8.100 * * * *7.350 *7.350 * * * * * * Podélná kapacita Boční kapacita Kapacita při maximálním vyložení Při demontované pístnici či kinematice lžíce může dvihová kapacita narůstat úměrně jejich hmotnosti. Se 700 mm širokými pasy *8.400 *8.400 * * * * * * * * * * *6.400 * PC240LC-8 DVOJDÍLNÝ VÝLOŽNÍK 7,5 m Délka násady 3,5 m 0,96 m³ 0,96 m³ 2,5 m 0,96 m³ 22 0,0 m *2.350 *2.350 *2.400 *2.600 *2.850 *3.300 *4.100 *2.350 * *4.900 * *5.300 *6.400 * * *6.350 * * * * *6.650 * *9.350 * * * * * ,0 m *3.050 *3.000 *3.050 *3.200 *3.500 *4.000 * * *6.150 * *6.150 *5.650 * *7.650 * * ,0 m *4.850 * *7.500 * *7.650 *7.650 *5.900 * * A Dosah e středu otoče B Výška uchycení lžíce C Zdvihové kapacity včetně *7.500 *7.500 *8.650 *8.650 lžíce (730 ), kinematiky lžíce (200 ) a pístnice lžíce (140 ) Podélná kapacita * *6.400 Boční kapacita Kapacita při maximálním vyložení Při demontované pístnici či kinematice lžíce může dvihová kapacita narůstat úměrně jejich hmotnosti. Se 700 mm širokými pasy * Zdvih je omeen spíše hydraulickou kapacitou než klopnou kapacitou. Hodnoty jsou měřeny dle standardů SAE J1097. Hodnoty nepřekračují 87% hydraulické dvihové kapacity nebo 75% klopné kapacity.

23 PC240NLC-8 JEDNODÍLNÝ VÝLOŽNÍK 7,5 m Délka násady 3,5 m 0,96 m³ 0,96 m³ 2,5 m 0,96 m³ 2,0 m 0,96 m³ 0,0 m *2.350 *2.400 *2.550 *2.850 *3.300 * *2.350 *2.400 * *4.050 * ,0 m *3.000 *3.050 *3.200 *3.550 *4.050 * * *4.450 * ,0 m *4.750 * ,0 m *4.850 * * *5.200 * * * * *4.900 *5.800 * * * * *5.650 *6.500 * *6.300 * * * * *9.500 * * * * * *9.500 * * *4.300 *7.350 * * *4.300 *7.350 * * A Dosah e středu otoče B Výška uchycení lžíce C Zdvihové kapacity včetně lžíce (730 ), kinematiky lžíce (200 ) a pístnice lžíce (140 ) * *6.900 *8.100 * * * * *6.900 *8.100 * *7.350 * * * *7.500 *7.500 * * * * *8.550 * * * * * * Podélná kapacita Boční kapacita Kapacita při maximálním vyložení Při demontované pístnici či kinematice lžíce může dvihová kapacita narůstat úměrně jejich hmotnosti. Se 600 mm širokými pasy *8.400 *8.400 * * * * * * * PC240NLC-8 DVOJDÍLNÝ VÝLOŽNÍK 7,5 m Délka násady 3,5 m 0,96 m³ 0,96 m³ 2,5 m 0,96 m³ 0,0 m *2.350 *2.350 *2.400 *2.600 *2.850 *3.300 *4.100 * * *5.300 * * *6.350 * * * * *6.650 * *9.350 * * ,0 m *3.050 *3.000 *3.050 *3.200 *3.500 * * *6.150 * *5.650 *5.650 *7.600 *7.600 * ,0 m * *7.500 * *7.650 *7.650 * * A Dosah e středu otoče B Výška uchycení lžíce C Zdvihové kapacity včetně *7.400 *7.400 *8.600 *8.600 lžíce (730 ), kinematiky lžíce (200 ) a pístnice lžíce (140 ) Podélná kapacita * Zdvih je omeen spíše hydraulickou kapacitou než klopnou kapacitou. Hodnoty jsou měřeny dle standardů SAE J1097. Hodnoty nepřekračují 87% hydraulické dvihové kapacity nebo 75% klopné kapacity. Boční kapacita Kapacita při maximálním vyložení Při demontované pístnici či kinematice lžíce může dvihová kapacita narůstat úměrně jejich hmotnosti. Se 600 mm širokými pasy 23

24 Provedení s dlouhým výložníkem Super Long Front b PRACOVNÍ ZAŘÍZENÍ Výložník Délka (a) mm Výška (b) mm Hmotnost Násady Délka (c) mm Výška (d) mm Hmotnost d a c M PŘEPRAVNÍ ROZMĚRY M Přepravní délka mm N Délka na emi (přepravní) mm O Celková výška (k vrcholu výložníku) mm O N MAX. OBJEM LŽÍCE A HMOTNOST PC240LC-8 PC240NLC-8 Univerální lopata Max. šíře lžíce 955 mm Měrná hmotnost materiálu do 1,2 t/m³ 0,63 m³ 500 0,51 m³ 450 Měrná hmotnost materiálu do 1,5 t/m³ 0,54 m³ 475 0,44 m³ 410 Měrná hmotnost materiálu do 1,8 t/m³ 0,47 m³ 425 0,38 m³ 375 Svahovací lopata Max. šíře lžíce mm Měrná hmotnost materiálu do 1,2 t/m³ * * Měrná hmotnost materiálu do 1,5 t/m³ * * Měrná hmotnost materiálu do 1,8 t/m³ * Maximální atížení na konci ramene (lopata + atížení) Max. kapacita a hmotnost jsou počítány dle ISO 10567:2007. Prosíme konultujte správnou volbu lžíce a příslušenství vhodnou pro Vaše podmínky se svým distributorem. PROVOZNÍ HMOTNOST PC240LC-8 Tříbřité desky pasu PC240NLC-8 Provoní hmotnost Měrný tlak Provoní hmotnost Měrný tlak 600 mm ,58 /cm² ,61 /cm² 700 mm ,50 /cm² ,53 /cm² 800 mm ,45 /cm² 900 mm ,40 /cm² Provoní hmotnost včetně pracovní aříení Super Long Front, lžíce, obsluhy, provoních náplní, plné palivové nádrže a standardního vybavení. 24

25 Pracovní rosahy PC240LC/NLC-8 Super Long Front C B A F E D SUPER LONG FRONT A Maximální rypná výška mm B Maximální výsypná výška mm C Maximální rypná hloubka mm D Maximální rypný dosah mm E Maximální rypný dosah při emi mm F Minimální poloměr otočení mm 25

26 Provedení s dlouhým výložníkem Super Long Front Zdvihová kapacita PC240LC-8 Super Long Front A Dosah e středu otoče Podélná kapacita B Výška uchycení lžíce Boční kapacita C Zdvihová kapacita včetně Kapacita při maximálním vyložení lžíce (278 ) A B Při demontované pístnici či kinematice lžíce může dvihová kapacita narůstat úměrně jejich hmotnosti. Se 700 mm širokými pasy 17,0 m 14,0 m 900* 1 11,0 m 9,0 m 7,0 m 900* 10,0 m 850* 850* 850* 850* 1.700* 1.700* 850* 850* 2.000* 2.000* 2.050* 2.050* 950* 0,0 m 1.100* 950* 1.350* * * 2.700* 3.100* 3.100* 3.800* 3.800* * * * * * * ,0 m * * * * Zdvih je omeen spíše hydraulickou kapacitou než klopnou kapacitou. Hodnoty jsou měřeny dle standardů SAE J1097. Hodnoty nepřekračují 87% hydraulické dvihové kapacity nebo 75% klopné kapacity. Tabulka nosností je uvedena poue informačních důvodů, stroj není určen pro jeřábovací operace. 26

27 Zdvihová kapacita PC240NLC-8 Super Long Front A Dosah e středu otoče Podélná kapacita B Výška uchycení lžíce Boční kapacita C Zdvihová kapacita včetně Kapacita při maximálním vyložení lžíce (278 ) A B Při demontované pístnici či kinematice lžíce může dvihová kapacita narůstat úměrně jejich hmotnosti. Se 600 mm širokými pasy 17,0 m 14,0 m 900* 1 11,0 m 9,0 m 7,0 m 900* 10,0 m 850* 850* 1.700* 1.700* 850* 850* 850* 850* 2.000* * 2.050* 950* * * * * 3.100* 3.800* 3.800* 0,0 m 1.100* * * * ,0 m * * * * Zdvih je omeen spíše hydraulickou kapacitou než klopnou kapacitou. Hodnoty jsou měřeny dle standardů SAE J1097. Hodnoty nepřekračují 87% hydraulické dvihové kapacity nebo 75% klopné kapacity. Tabulka nosností je uvedena poue informačních důvodů, stroj není určen pro jeřábovací operace. 27

28 Hydraulické rýpadlo PC240LC/NLC-8 Standardní a nadstandardní vybavení MOTOR Vnětový, přeplňovaný motor Komatsu SAA6D107E-1 s přímým vstřikováním paliva a systémem Common rail splňující požadavky emisní normy EU Stage IIIA /EPA Tier III Vrtule chlaeni se sacím účinkem a letmo uloženým chladičem Automatický systém ahřívání motoru Ochranný systém proti přehřátí motoru Ukaatel stavu paliva Funkce automatického decelerátoru Zastavení motoru klíčkem Startování motoru může být na požádání chráněno heslem Alternátor 24 V/60 A Startér 24 V/5,5 kw Akumulátory 2 12 V/140 Ah Naftový filtr hrubých nečistot HYDRAULICKÝ SYSTÉM Elektronický uavřený okruh systému Load Sensing (E-CLSS) se systémem HydrauMind Kontrolní systém vájemné spolupráce motoru a čerpadla (PEMC) Ppřídavný hydraulický okruh (nadstandard se aříením Super Long Front) Systém volby 5 pracovních režimů: Výkonový režim, ekonomický režim, režim hydraulického kladiva, režim příslušenství a režim vedání Funkce PowerMax Nastavitelné ovládací páky PPC se třemi tlačítky pro přídavná aříení, proporciální funkce ramene, výložníku, lžíce a otoče Příprava pro hydraulický rychloupínač (není dodáván pro veri Super Long Front) Přídavné hydraulické okruhy (nejsou dodávány pro veri Super Long Front) PODVOZEK Ochrana pojedových kladek Rám stroje se spodním krytováním LC a NLC podvoek 600, 700, 800, 900 mm trojbřité desky pasu Ochrana pojedových kladek v celé délce KABINA Vytužená bepečnostní kabina SpaceCab : Neprodyšně utěsněná a přetlakovaná kabina s odpruženým uložením je vybavena tónovanými bepečnostními skly, velkým stropním oknem se sluneční clonou, výsuvným čelním oknem se ajišťovacím systémem, vyjímatelným dolním oknem, stěračem čelního okna s cyklovačem, sluneční roletou, apalovačem, popelníkem, odkládacím prostorem a podlahovou rohoží Vyhřívané pneumaticky odpružené sedadlo s bederní opěrkou, výškově nastavitelnými loketními opěrkami a navíjecím bepečnostním pásem Automatická klimatiace 12 Voltová ásuvka Schránka na dokumentaci a časopisy Termo schránka Radiopřehrávač Stěrač spodního okna Stříška proti dešti (nesmí se použít s OPG) SERVIS A ÚDRŽBA Automatické odvdušňování palivového systému Vduchový filtr se dvěma vložkami, předčističem a indikátorem nečištění KOMTRAX - Satelitní vyhledávací systém Komatsu Multifunkční barevný monitor s monitorovacím systémem pracovního aříení (EMMS) a říením efektivity provou Nářadí a sada náhradních dílů na první servisní prohlídku Jednotka centrálního maání Servisní body PRACOVNÍ ZAŘÍZENÍ Jednodílný výložník Dvojdílný výložník Rameno a velmi dlouhý výložník Super Long Front (18 m) 2,0 m; 2,5 m; ; 3,5 m dlouhá násada Závěs lopaty s okem pro vedání Komatsu lžíce Hydraulická bourací kladiva Komatsu BEZPEČNOSTNÍ VYBAVENÍ Zadní kamerový systém Elektrický klakson Výstražný přetěžovací systém Uamykatelné víko nádrže a kryty Zvuková výstraha pro pojed Hydraulické ámky výložníku Masivní ábradlí a pětná rcátka Spínač odpojení baterie Hydraulické ámky ramene (není dodáván pro veri Super Long Front) Přední ochranný rám OPG OPG rám ŘÍZENÍ A BRZDY Hydrostatický tří rychlostní pojedový systém s automatickým řaením, koncovými převody s planetovým soukolím a hydraulickou pojedovou i parkovací brdou PPC ovládací páky a pedály pro říení a pojed SYSTÉM OSVĚTLENÍ Pracovní světla : 2 na otočném svršku stroje, 1 na výložníku (levé) Přídavná pracovní světla : 4 na kabině (přední), 1 na kabině (adní), 1 na výložníku (pravé), 1 na protiávaží (adní) a maják DALŠÍ VYBAVENÍ Standardní protiávaží Extra těžké protiávaží (se aříením Super Long Front) Dálkové maání otočového věnce a čepů Doplňovací čerpadlo paliva s automatickou funkcí odstavení Standardní barevné schéma a samolepky Návod k obslue a údržbě, katalog náhradních dílů Biologicky odstranitelné oleje pro hydraulický systém Barva dle specifikace ákaníka Další příslušenství na požádání standardní vybavení nadstandardní vybavení Váš dodavatel Komatsu: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax UKSS /2010 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Uvedené údaje jsou neávané, právo k provádění měn vyhraeno. Zobraené ilustrace a diagramy se mohou lišit od standardního vybavení. Standardní a doplňkové příslušenství se může lišit v ávislosti na regionu prodeje. Powered by TCPDF (
