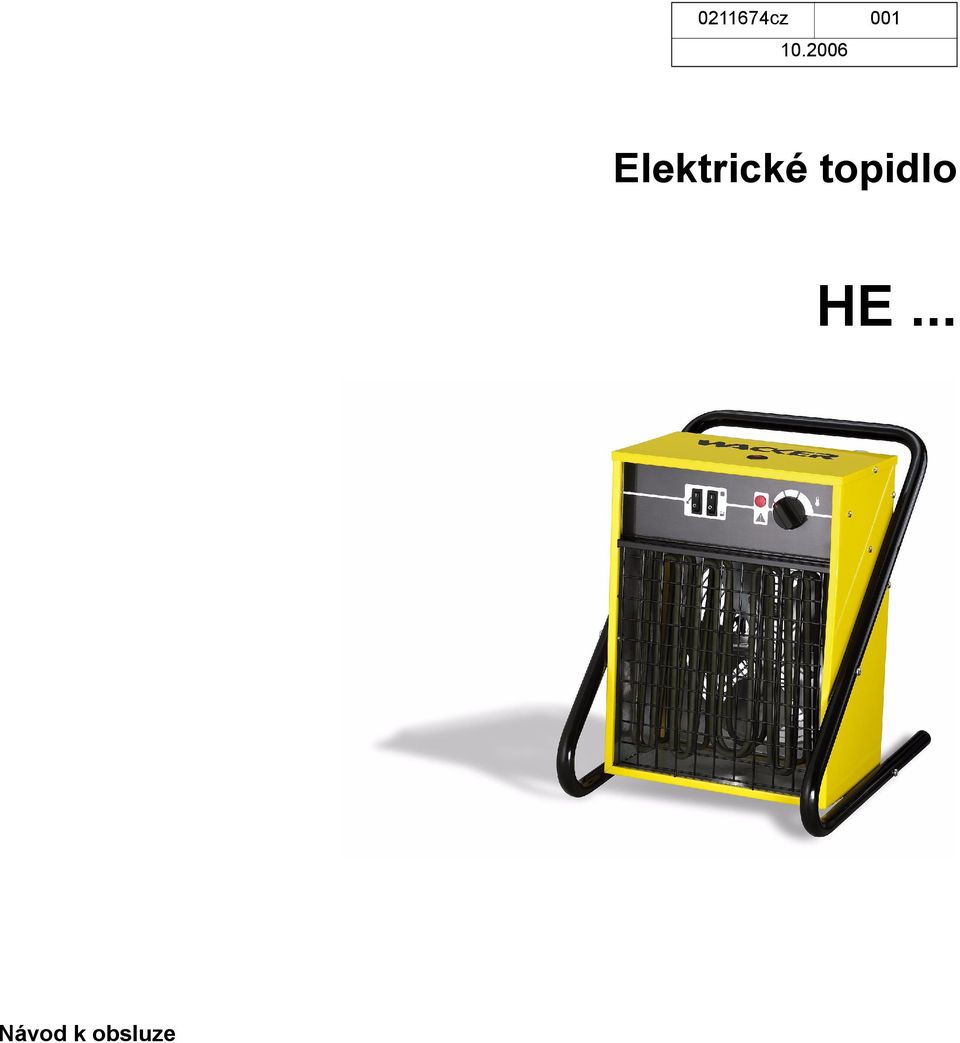

cz Elektrické topidlo HE... Návod k obsluze

Transkript

1 cz Elektrické topidlo HE... Návod k obsluze

2

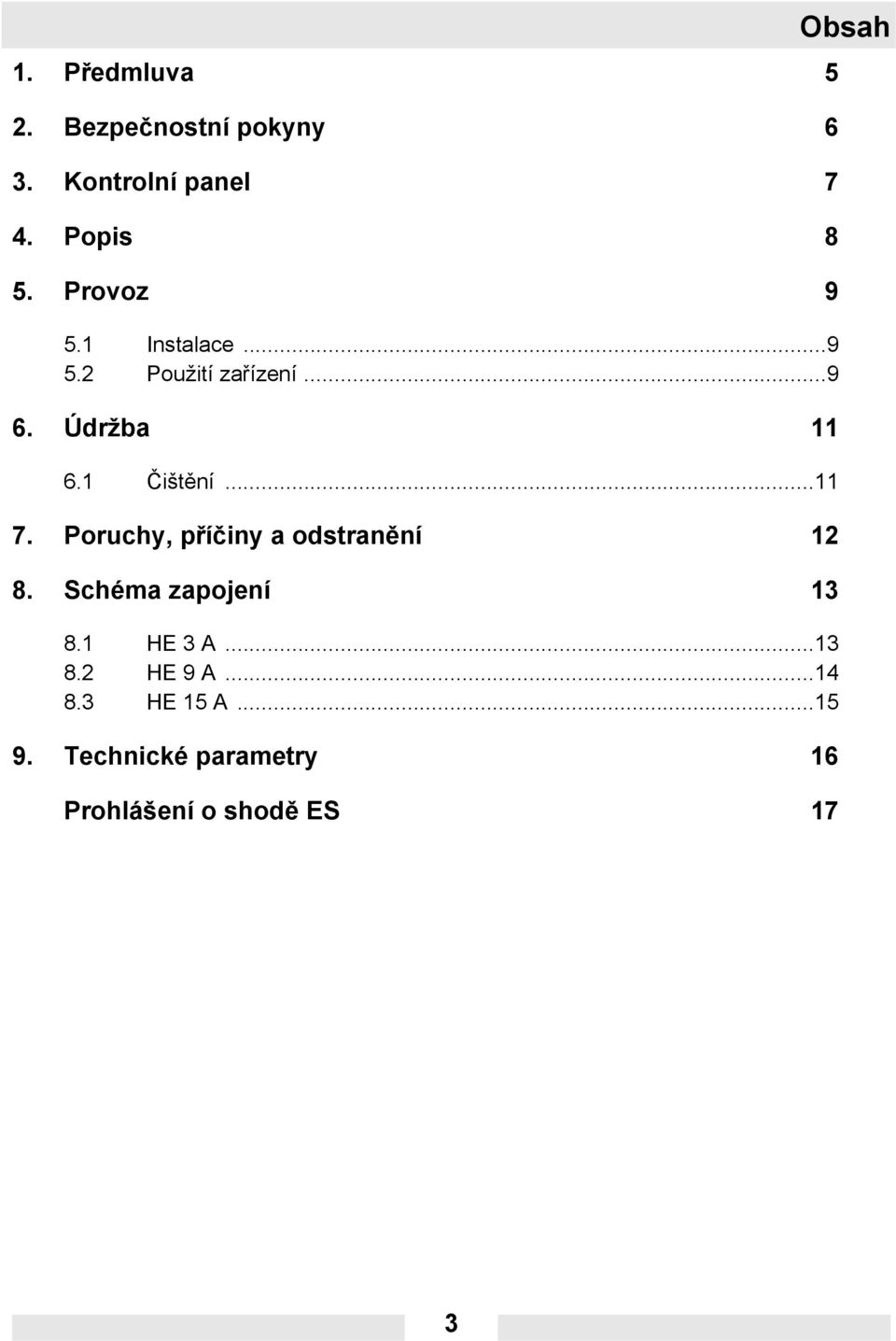

3 1. Předmluva 5 2. Bezpečnostní pokyny 6 3. Kontrolní panel 7 4. Popis 8 5. Provoz Instalace Použití zařízení Údržba Čištění Poruchy, příčiny a odstranění Schéma zapojení HE 3 A HE 9 A HE 15 A Technické parametry 16 Prohlášení o shodě ES 17 Obsah 3

4 Obsah 4

5 Předmluva 1. Předmluva Tento návod k obsluze obsahuje informace a postupy k zabezpečení bezpečného provozu a bezpečné údržby zařízení Wacker. V zájmu Vaší bezpečnosti a ochrany před úrazy si tyto bezpečnostní pokyny musíte pozorně přečíst, dobře si je osvojit a kdykoliv dodržovat. Tento návod k obsluze není návod pro rozsáhlé úkony preventivní údržby nebo oprav. Práce tohoto typu musí být prováděny servisem Wacker resp. osvědčeným odborným personálem. Při konstrukci tohoto zařízení byl kladen velký důraz na bezpečnost obsluhujících osob. Neodborný provoz nebo údržba v rozporu spředpisy se však mohou stát příčinou nebezpečí. Obsluhujte a udržujte zařízení vyrobené firmou Wacker v souladu s údaji uvedenými v tomto návodu k obsluze. Vynahradí vám tuto věnovanou pozornost bezporuchovým provozem a maximální použitelností. Poškozené součásti zařízení ihned vyměňte! S dotazy týkajícími se provozu anebo údržby se prosím obracejte na kontaktní osobu firmy Wacker. Všechna práva vyhrazena, zejména právo na kopírování a šíření. Copyright 2006 Wacker Construction Equipment AG Přetisk, reprodukce, přepracování, kopírování nebo šíření tohoto návodu k obsluze i jeho částí je dovoleno pouze s předchozím, výslovným písemným souhlasem společnosti Wacker. Jakékoliv kopírování, šíření nebo ukládání na jakékoliv datové nosiče, které nebylo schváleno společností Wacker je porušením platného autorského práva a bude soudně stíháno. Technické změny, které slouží vylepšení našich přístrojů a zařízení nebo zvýšení jejich bezpečnostních standardů jsou vyhrazeny, a to i bez předchozího zvláštního upozornění. 5

6 Bezpečnostní pokyny HE Bezpečnostní pokyny Přístroj instalujte, nastavte a používejte podle platných předpisů a zákonů. Přihlížejte k těmto údajům: * Bezpodmínečně dodržujte pokyny obsažené v předmětné příručce. * Elektrické topidlo neumisťujte v blízkosti sprch, koupelnových van nebo bazénů. * Elektrické topidlo neumisťujte bezprostředně před nástěnnou zásuvkou. * Elektrické topidlo postavte na stabilní podklad, aby se nemohlo překlopit. * V blízkosti přístroje neskladujte vznětlivé materiály. * Elektrické topidlo nezakrývejte utěrkami nebo podobnými látkami. * Elektrické topidlo kontrolujte před uvedením do provozu a sledujte je během provozu. Zabraňte dětem a zvířatům v přístupu k elektrickému topidlu. * Po každém použití vypněte hlavní vypínač. wagsi cz.fm 6

7 HE Kontrolní panel Kontrolní panel a Hlavní vypínač (IG) b Volič výkonu (IS) c Kontrolka termostatu (SL) d Otočný regulátor pro prostorový termostat (TA) wagtx cz.fm 7

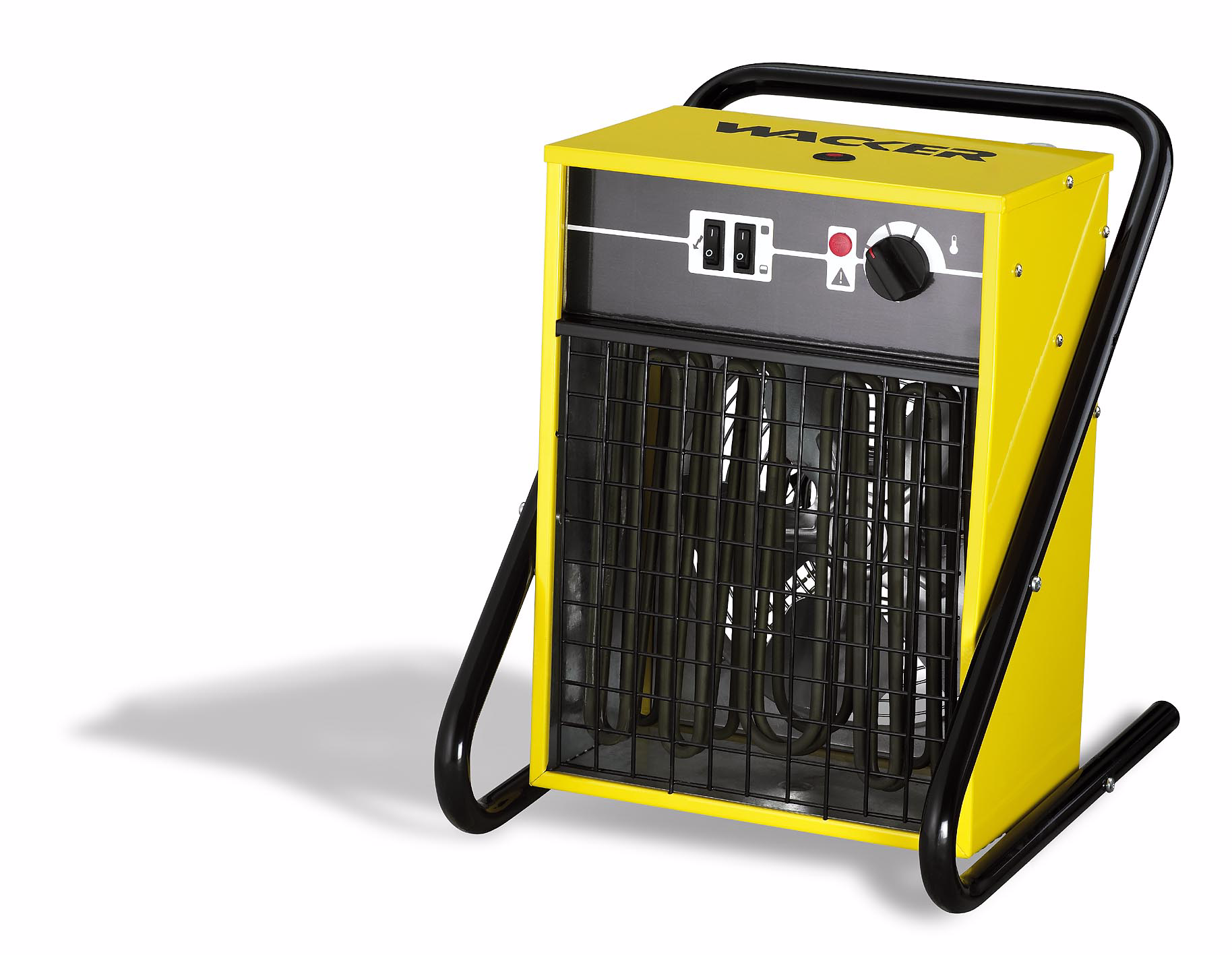

8 Popis HE Popis Elektricky provozovaná, mobilní topidla série HE slouží k vytápění různých prostorů: továrních hal, skladů, stavenišť i veřejně přístupných místností. Vzduch se z okolí nasává pomocí motorem poháněného ventilátoru a ohřívá se elektrickými topnými tyčemi. Kolo ventilátoru a topné tyče jsou umístěny uvnitř přístroje, proud vzduchu vstupuje do přístroje a opouští ho skrz mřížku. Elektrická topidla jsou dvoustěnná z ocelového plechu. Zvyšuje se tím výkonnost a redukuje se zahřátí skříně. Dodané patky (musí se montovat před uvedením do provozu) zaručují potřebnou stabilitu, pokud je přístroj postaven na rovném a stabilním podkladu. wagtx cz.fm 8

9 HE Provoz Provoz 5.1 Instalace Pozor Před použitím elektrického topidla namontujte patky s přiloženými čtyřmi šrouby (viz obrázek). 5.2 Použití zařízení Modely HE 3 A připojte k zásuvce 230 V~ s ochranným uzemněním. Modely HE 9 A a HE 15 A jsou vybaveny CEE zásuvkou a musí se připojovat k přípojce 400 V 3~ s ochranným uzemněním Termostat 0-40 C Zapněte hlavní vypínač (a). Požadovaný teplotní stupeň nastavte otočným regulátorem termostatu (d). Elektrické topidlo se v závislosti na prostorové teplotě zapíná a vypíná automaticky. Po dosažení zvolené teploty ventilátor ještě několik minut dobíhá (viz odstavec Dodatečná ventilace na straně 10) Volič výkonu Pomocí voliče výkonu (b) lze dodávaný výkon volit takto: Model HE 3 A [kw] 1,5 3 HE 9 A [kw] 4,5 9 HE 15 A [kw] 7,5 15 wagtx cz.fm 9

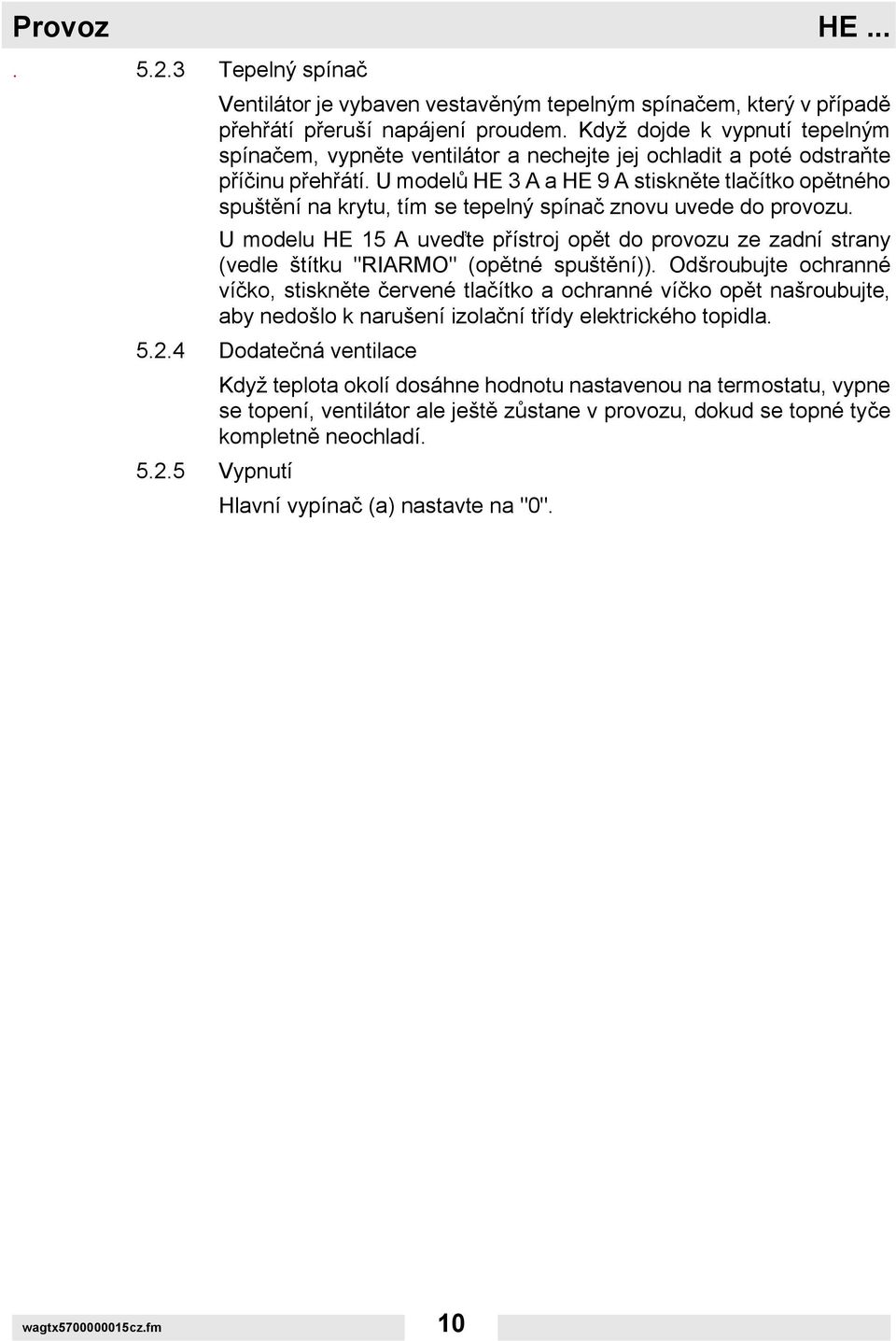

10 Provoz HE Tepelný spínač Ventilátor je vybaven vestavěným tepelným spínačem, který v případě přehřátí přeruší napájení proudem. Když dojde k vypnutí tepelným spínačem, vypněte ventilátor a nechejte jej ochladit a poté odstraňte příčinu přehřátí. U modelů HE 3 A a HE 9 A stiskněte tlačítko opětného spuštění na krytu, tím se tepelný spínač znovu uvede do provozu. U modelu HE 15 A uveďte přístroj opět do provozu ze zadní strany (vedle štítku "RIARMO" (opětné spuštění)). Odšroubujte ochranné víčko, stiskněte červené tlačítko a ochranné víčko opět našroubujte, aby nedošlo k narušení izolační třídy elektrického topidla Dodatečná ventilace Když teplota okolí dosáhne hodnotu nastavenou na termostatu, vypne se topení, ventilátor ale ještě zůstane v provozu, dokud se topné tyče kompletně neochladí Vypnutí Hlavní vypínač (a) nastavte na "0". wagtx cz.fm 10

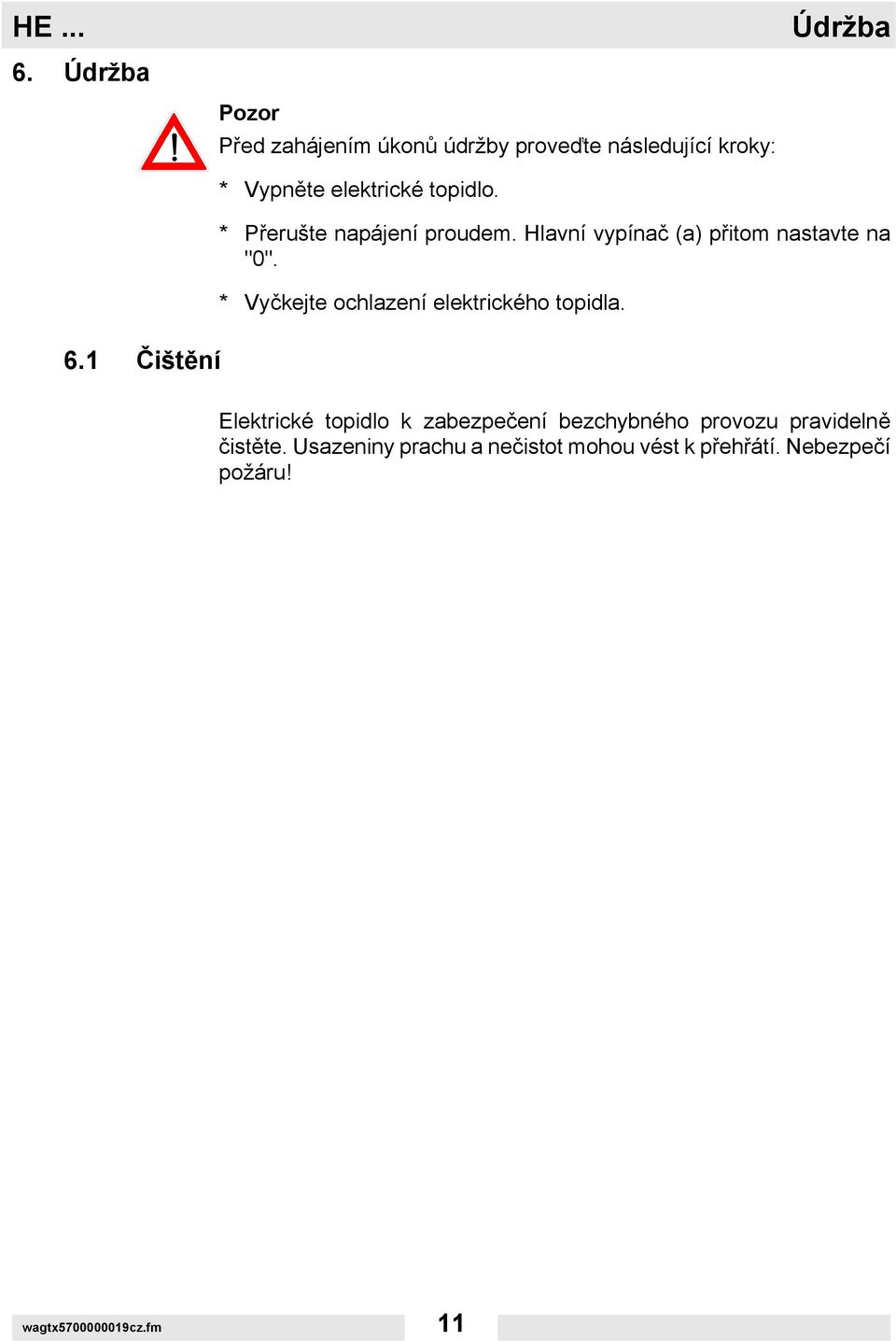

11 HE Údržba Údržba 6.1 Čištění Pozor Před zahájením úkonů údržby proveďte následující kroky: * Vypněte elektrické topidlo. * Přerušte napájení proudem. Hlavní vypínač (a) přitom nastavte na "0". * Vyčkejte ochlazení elektrického topidla. Elektrické topidlo k zabezpečení bezchybného provozu pravidelně čistěte. Usazeniny prachu a nečistot mohou vést k přehřátí. Nebezpečí požáru! wagtx cz.fm 11

12 Poruchy, příčiny a odstranění HE Poruchy, příčiny a odstranění Závada Příčina Odstranění poruchy Ventilátor se nespouští Chybí napájení proudem Zkontrolujte tyto hodnoty napájení proudem: HE 3 A: 230 V ~ 50 Hz HE 9 A - HE 15 A: 400 V 3 ~ 50 Hz Zkontrolujte funkční způsobilost a polohu hlavního vypínače Ventilátor se spouští, ale vzduch se nehořívá Přepáleno nebo přerušeno vinutí motoru Motorové ložisko blokováno Chybné kontrolní zařízení Defektní kontrolní zařízení Vyměnit motor Vyměnit motor Zkontrolujte, zda je zařízení správně nastaveno (např. musí být teplota nastavená na termostatu vyšší než prostorová teplota) Vyměnit kontrolní zařízení Elektrické topidlo se zastaví Příliš vysoká teplota vzduchu Přerušte napájení ventilátoru, nechejte jej ochladit a odstraňte poruchu, která způsobila přehřátí. U modelů HE 3 A a HE 9 A je tlačítko opětného spuštění umístěno na krytu přístroje, u modelů HE 15 A se nachází na zadní straně wagtx cz.fm 12

13 HE Schéma zapojení Schéma zapojení 8.1 HE 3 A M Motor ventilátoru 230 V R Odpor 1500 W 230 V IG Hlavní vypínač L2 Pojistný termostat s ručním odblokováním IS Volič výkonu TA Prostorový termostat SL Kontrolka termostatu FA Termostat ventilátoru wagtx cz.fm 13

14 Schéma zapojení HE HE 9 A M Motor ventilátoru 400 V R Odpor 3000 W 230 V IG Hlavní vypínač L2 Pojistný termostat s ručním odblokováním IS Volič výkonu TA Prostorový termostat SL Kontrolka termostatu FA Termostat ventilátoru C1 Dálkový spínač pro odpor 400 V wagtx cz.fm 14

15 HE HE 15 A Schéma zapojení M Motor ventilátoru 400 V R Odpor 2500 W 230 V IG Hlavní vypínač FA Termostat ventilátoru IS Volič výkonu TA Prostorový termostat SL Kontrolka termostatu L1 Termostat ochrany před přehřátím L2 Pojistný termostat sručním odblokováním C1 Dálkový spínač pro odpor 400 V C2 Dálkový spínač pro odpor 400 V wagtx cz.fm 15

16 Technické parametry HE Technické parametry Model A [mm] B [mm] C [mm] D [mm] E [mm] Hmotnost [kg] HE 3 A ,2 HE 9 A ,5 HE 15 A HE 3 A HE 9 A HE 15 A Elektrický výkon [W] Tepelný výkon [kw] Výkon motoru [W] Rozsah nastavení [kw] 1,5-3 4,5-9 7,5-15 Napětí [V] 230 1~ 400 3~ 400 3~ Kmitočet [Hz] Vzduchový výkon [m 3 /h] Oteplení [ C] Elektrický druh ochrany IPX4 wagtd cz.fm 16

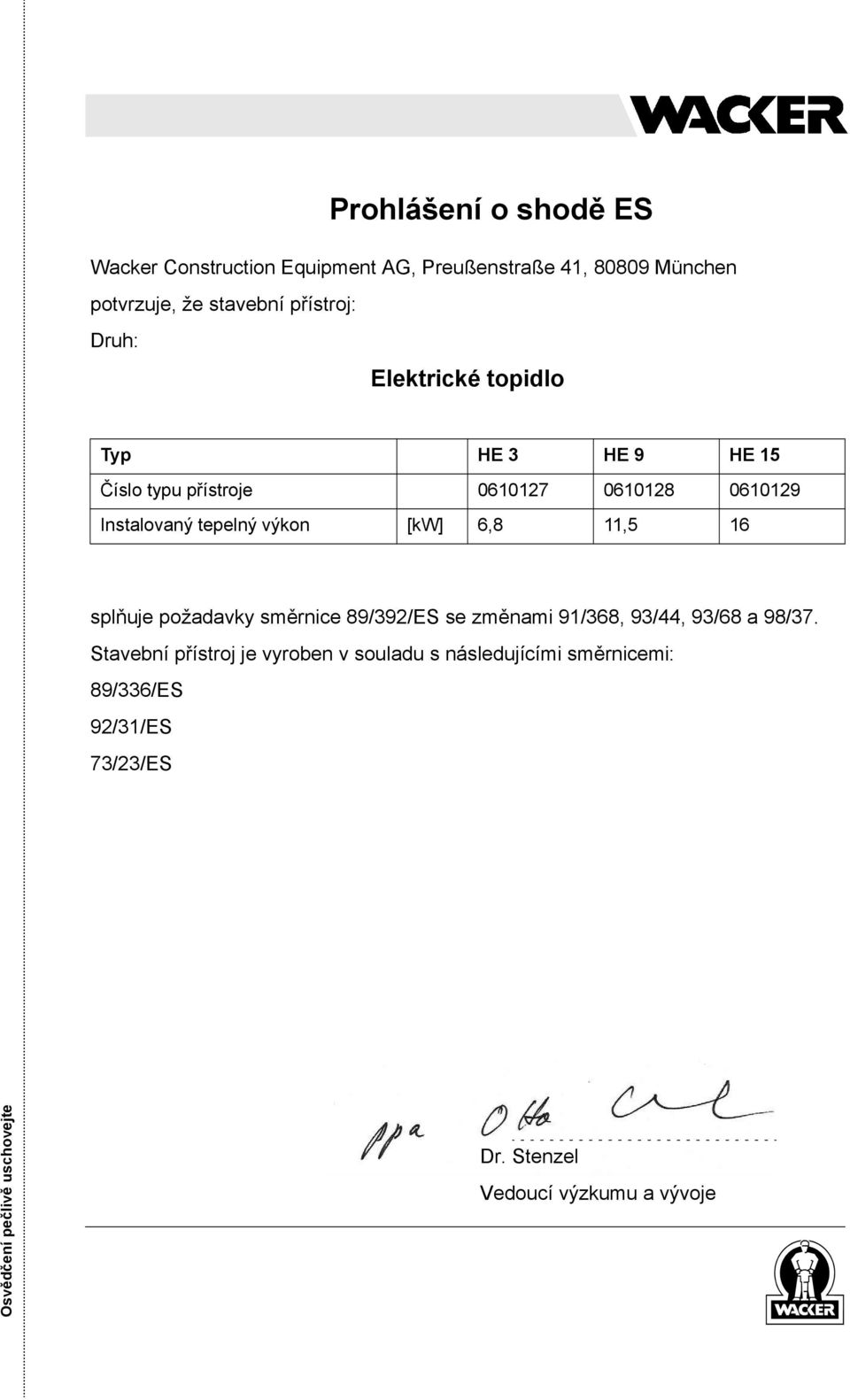

17 Prohlášení o shodě ES Wacker Construction Equipment AG, Preußenstraße 41, München potvrzuje, že stavební přístroj: Druh: Elektrické topidlo Typ HE 3 HE 9 HE 15 Číslo typu přístroje Instalovaný tepelný výkon [kw] 6,8 11,5 16 splňuje požadavky směrnice 89/392/ES se změnami 91/368, 93/44, 93/68 a 98/37. Stavební přístroj je vyroben v souladu s následujícími směrnicemi: 89/336/ES 92/31/ES 73/23/ES Osvědčení pečlivě uschovejte Dr. Stenzel Vedoucí výzkumu a vývoje

18 Wacker Construction Equipment AG - Preußenstraße München - Tel.: +49-(0) Fax: +49-(0) Wacker Corporation - P.O. Box Menomonee Falls, WI Tel.: +1 (1) Fax: +1 (1) Tel.: Wacker Machinery Ltd.- Skyline Tower, Suite 2303, 23/F, 39 Wang Kwong Road, Kowloon Bay, Hong Kong -Tel.: Fax:
