1 MECHANICKÉ ZPRACOVÁNÍ MINIPURE ZAŘÍZENÍ NA ČIŠTĚNÍ ŘEZNÝCH A PROCESNÍCH KAPALIN Zpracování hliníku, mědi, litin a oceli Zpracování umělých hmot, kompozitních materiálů Hloubkové vrtání Elektroeroze Vibrační broušení Řezání vodním paprskem

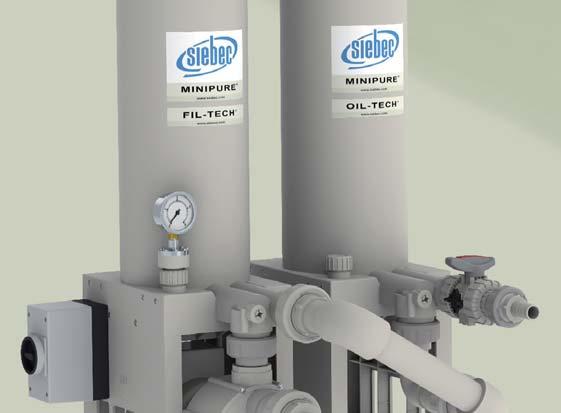

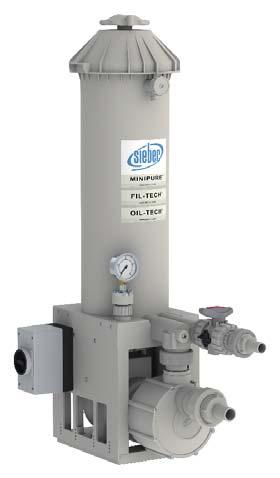

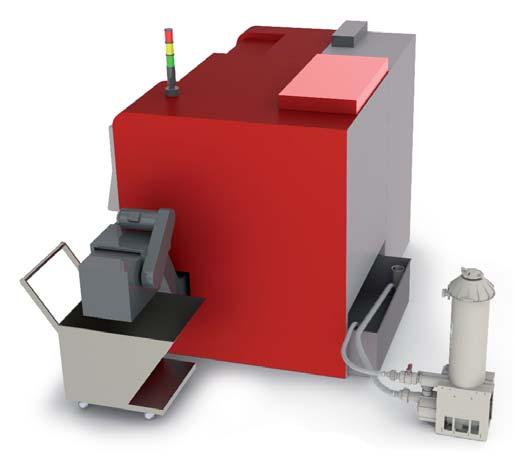

2 STAVEBNICOVÉ PROVEDENÍ Přístroje řady MINIPURE odstraňují v trvalém provozu mikrotřísky, jemné pevné částice a na povrchu plovoucí nebo emulgované oleje z mazání stroje (v případě rozpustných olejů). Jsou vhodné také pro elektroerozi, řezání vodním paprskem,... Velmi kompaktní a mobilní systém, který se jednoduše přizpůsobí každému typu stroje. MACHINE MP51-A18 MP52D-A18 MP51-A18 VÝHODY Trvalé odstranění všech nečistot z řezacích a procesních kapalin umožňuje: Kontrolovat podmínky řezání Zlepšit kvalitu vyráběných dílů Omezit opotřebení nebo lom řezacích nástrojů (nástroje s chlazením uprostřed) Zabránit ucpávání originálních filtrů strojů, které jsou všeobecně poddimenzované Prodloužit životnost řezacích kapalin Odstranit pachy, které vznikají v důsledku vývoje bakterií Snížit Vaši spotřebu čerstvých řezacích kapalin Omezit náklady na likvidaci starých kapalin Zvýšit produktivitu díky odstranění čistících prací v zásobnících a zrušení odstávek stroje

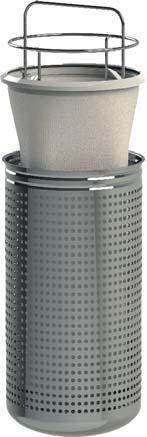

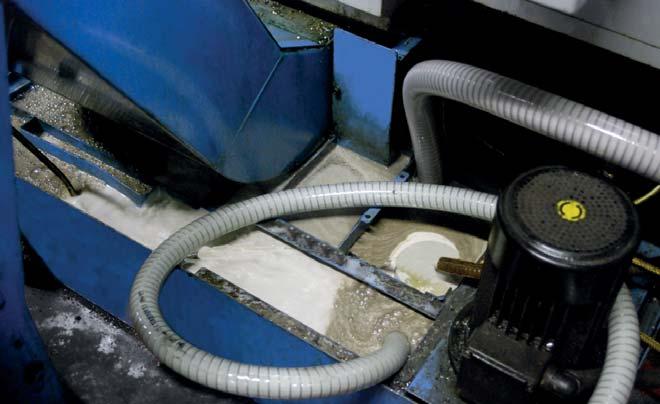

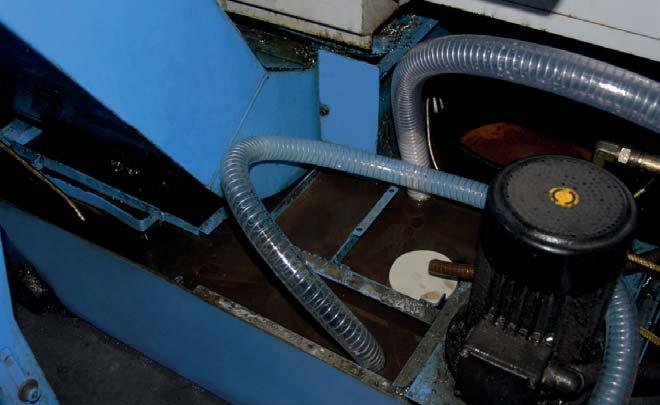

3 Všechny filtrační vložky jsou vyměnitelné Nádoba OIL-TECH Svíčka FIL-TECH Filtrační sáček BAG-TECH Řezací kapalina vtéká do nádoby, která je vyplněna mikrovlákny. Mikrovlákna se nacházejí v lehce vyjímatelném sáčku, aby se dala jednoduše vyměnit. Mikrovlákna mají vysokou retenční schopnost u tukových částic, které pocházejí z uhlovodíků. Jsou hydrofobní a neabsorbují ani vodu ani emulgovanou řezací kapalinu. Náplň s mikrovlákny o objemu 11 litrů (cca. 0,7 kg) umožňuje v průměru zachytit 6 litrů oleje. Filtrační svíčka s velmi velkou kapacitou (filtrační plocha 5 m2). Omyvatelná a opakovaně použitelná. Snadná montáž a demontáž bez použití nářadí. Jemnost filtru 5 20 mikronů, podle použití. Pro zachycování největších třísek. Jemnost od 150 do 600 mikronů. Omyvatelný a opakovaně použitelný. Minipure v provozu POUŽITÍ U ROZPUSTNÉHO OLEJE VÝCHOZÍ PODMÍNKY Na hladině plave řezný olej nebo hrubé třísky. Po 20 minutách provozu zařízení MINIPURE. ROZPUSTNÝ OLEJ REGENERUJE Žádný řezný olej ani třísky.

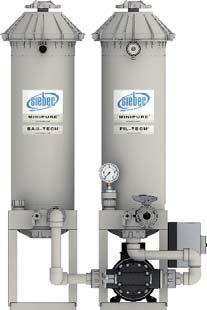

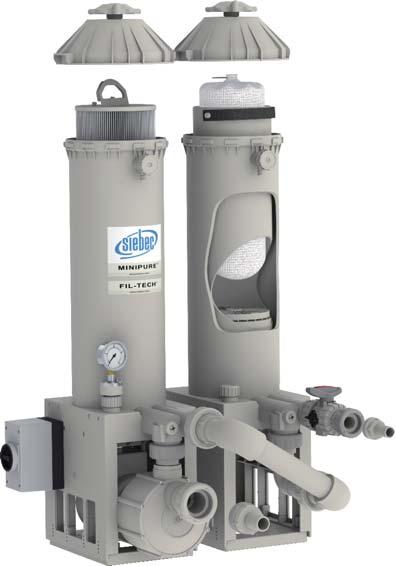

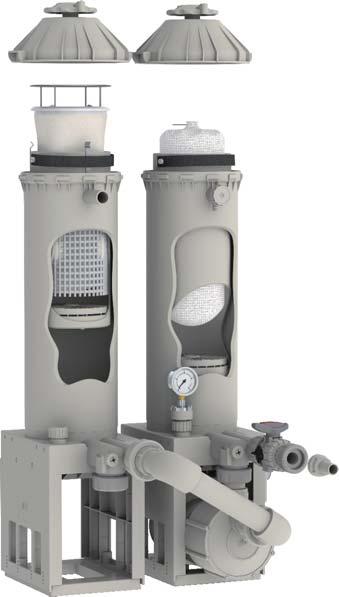

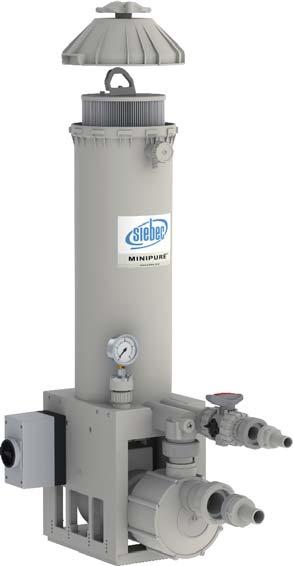

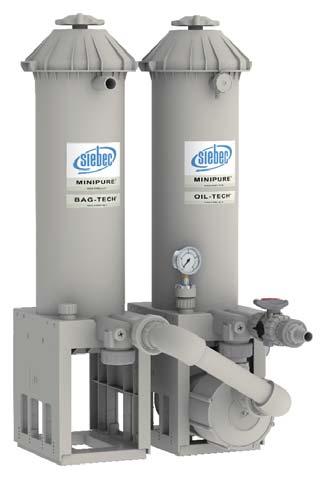

4 MODELY Víko s rychlouzávěre m Nádoba OIL-TEC H Svícka FIL-TECH nebo Nádoba OIL-TEC H Výstup matice 2"1/4 Filtr BAG-TECH Vstupní Ø 32, do série Výstupní Ø 32 MP51-A18 Vstup matice 2" 1/4 MP52-A18 Sací Ø 32 MINIPURE MP51-A18 Popis Jednoduchá tlaková nádoba, max. průtok 9 m3/h Čerpadlo Svíčka FIL-TECH 5-20 mikronů Nádoba OIL-TECH Model Popis Čerpadlo 1. kolona MP52D-A18 Odstředivé čerpadlo s mechanickou ucpávkou Model Funkce Nádoba OIL-TEC H Filtrace malých třísek, jemných a jiných pevných částic MINIPURE MP52-A18 Dvojitá tlaková nádoba, max. průtok 8 m3/h Svíčka FIL-TECH 5-20 μ MINIPURE MP51-A18 Jednoduchá tlaková nádoba, max. průtok 9 m3/h Odolejování MINIPURE MP52D-A18 Dvojitá podtlaková/tlaková nádrž, max. průtok 8 m3/h Předfiltrační sáček BAG-TECH μ 2. kolona Nádoba OIL-TECH Nádoba OIL-TECH Funkce Filtrace jemných částic, pevných látek a odolejování Zachycení třísek a odolejování MP52D-A18 První kolona je umístěna před čerpadlem. Funguje na principu podtlaku a umožňuje sběr velkých třísek v omyvatelném a opakovaně použitelném filtračním sáčku. Druhá kolona je vybavena nádobou s mikrovlákny, která má za úkol odolejovat řezací nebo procesní kapaliny.

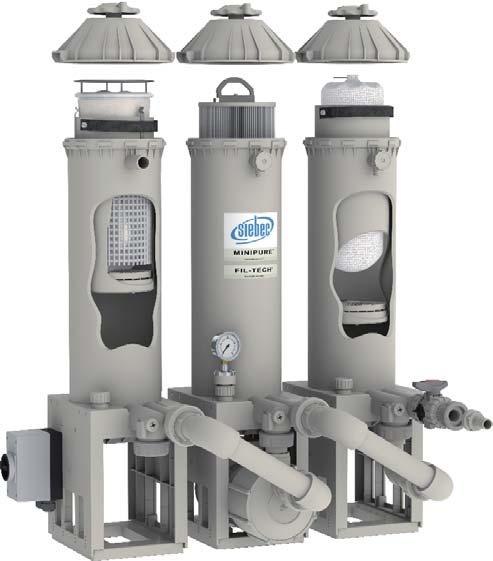

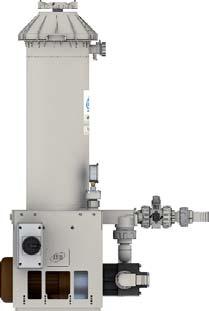

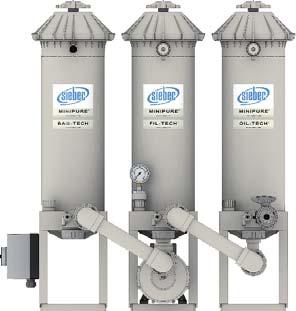

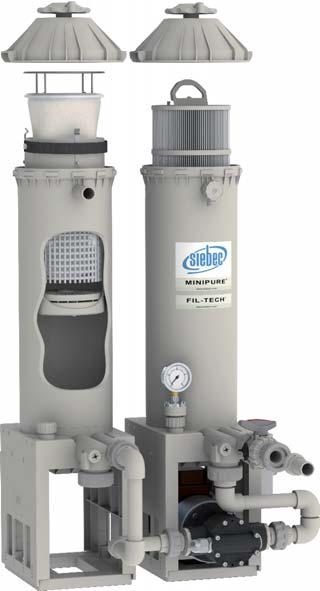

5 Víko s rychlouzávěrem Svíčka FIL-TECH Filtr BAG-TECH Svíčka FIL-TECH Vstupní Ø 32 mm Výstup matka 1 1/2 Výstupní MP53D Odstředivé čerpadlo s MP51V Hadicový mechanickou ucpávkou MP52DV Objemové čerpadlo Vstup matice 1 1/2 Model MINIPURE MP53D-A18 MINIPURE MP51V MINIPURE MP52DV Popis Trojitá podtlaková/tlaková nádoba,max. průtok 9 m3/h Jednoduchá tlaková nádoba, max. průtok 4 m3/h Dvojitá podtlaková/tlaková nádoba, max. průtok 4 m3/h Čerpadlo Objemové, třífázové 0,75 kw Objemové, třífázové 0,75 kw 1. kolona Filtrační sáček BAG-TECH μ Svíčka FIL-TECH 5-20 μ 2. kolona Svíčka FIL-TECH 5-20 μ Svíčka FIL-TECH 5-20 μ 3. kolona Nádoba OIL-TECH - Funkce Zachycení třísek, filtrování jemných částic, odolejování Filtrace řezného oleje MINIPURE MP53D První kolona se nachází před čerpadlem. Pracuje na základě podtlaku a umožňuje sběr velkých třísek do omyvatelného a opakovaně použitelného filtračního sáčku. Druhá kolona disponuje svíčkou pro filtrování řezného oleje. Třetí kolona je vybavena nádobou s mikrovlákny, která má za úkol odolejovat řezací nebo procesní kapaliny. Filtrační sáček BAG-TECH μ Zachycení třísek, filtrace řezného oleje MINIPURE MP52DV První kolona se nachází před čerpadlem. Pracuje na základě podtlaku a umožňuje sběr velkých třísek v omyvatelném a opakovaně použitelném filtračním sáčku. Druhá kolona disponuje svíčkou pro filtrování řezného oleje.

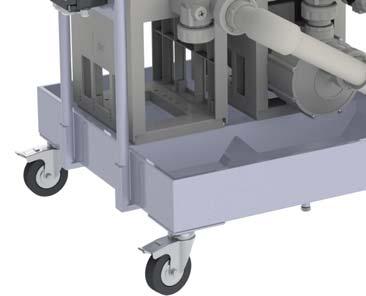

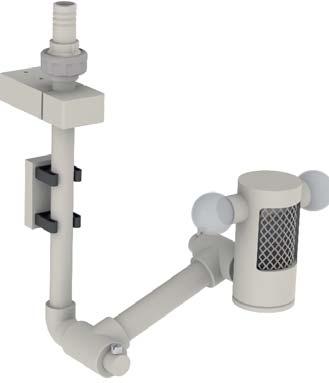

6 PŘÍSLUŠENSTVÍ Hadicový Ø 32 mm s 90 SACÍ KOŠ Lze jej jednoduše upevnit pomocí magnetického držáku. Byl vyvinut speciálně pro zachycení na povrchu plovoucích olejů pomocí odsávání. Odnímatelný sítový filtr na ochranu čerpadla zachytává velké třísky. Sítový filtr musí být odstraněn v případě použití sáčku BAG-TECH. FLOATING PLOVOUCÍ SKIMMER SACÍ KOŠ Slouží pro sběr oleje plovoucího na povrchu. Díky patentované kloubové koncepci se přizpůsobí výkyvům hladiny do 240 mm. VYPOUŠTĚCÍ VENTIL Pro rychlé vypuštění nádoby nebo nádob. Hadicový Ø 20 mm HLÍDÁNÍ PROTI CHODU NA SUCHO Chrání čerpadlo před provozními poruchami (silné přisátí vzduchu, ucpaný sáček, kavitace apod.) POSTŘIKOVACÍ SADA Na čištění dílů, nástrojů, vnitřku zařízení pomocí regenerovaného rozpustného oleje. POJÍZDNÝ VOZÍK Nezávazné fotografie

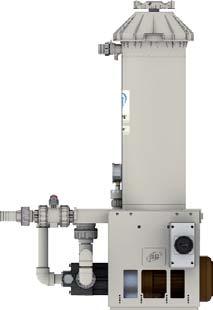

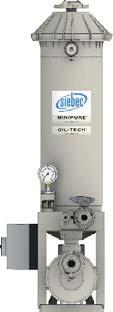

7 MP52-A18 MP53D-A18 MP52DV MP51-A18 MP52D-A18 MP51V TECHNICKÉ ÚDAJE s 90 Hadicový Ø 32 mm
