NÁVOD K OBSLUZE DLABAČKA PDS-220

Transkript

1 NÁVOD K OBSLUZE DLABAČKA PDS-0 H /03 Původní česká verze návodu k použití - druhé vydání leden 03

2

3 OBSAH ) Obsah balení ) Úvod 3) Účel použití 4) Technická data 5) Hodnoty hluku zařízení 6) Bezpečnostní štítky 7) Části dlabacího zařízení 8) Konstrukce dlabacího zařízení 9) Montáž a seřízení dlabačky 0) Obsluha stroje ) Sezm součástí ) Příslušenství a doplňky 3) Rozebrání a likvidace 4) Rozkreslení dlabačky Obsah balení Dlabačka je dodává v dřevěné bedně částečně smontovaná. Sklíčidlo je součástí balení. Po vybalení překontrolujte stav dodávky, zda není poškozená. Úvod Vážený zákazníku, děkujeme Vám za zakoupení dlabačky PDS-0 od firmy SA Trade s.r.o.. Tento stroj je vybaven bezpečnostní ochranou obsluhy a zařízení při jeho běžném technologickém využití. Tato opatření však nemohou pokrýt všechny bezpečnostní aspekty, a proto je třeba, aby obsluhující dříve, než začne stroj používat, pozorně pročetl tento návod a porozuměl mu. Vyloučí se tím chyby jak při instalaci, tak i při vlastním provozu. Nepokoušejte se proto uvést stroj do provozu dříve, než jste si přečetli všechny instrukce a dokud jste neporozuměli každé funkci a postupu. 3 Účel použití Dlabací zařízení je určeno pro použití v truhlářských dílnách, malých a středních výrobních provozech. Pomocí tohoto zařízení lze dlabat tvarové díry, drážky apod. do dřeva. Neprovádějte jeho úpravu a nepoužívejte ho s jinými nástroji bez předchozí konzultace s odborníkem (servisním technikem). Technická data 400 V, 50 Hz 3,8 kw 800/ 400/ min. 0 mm 3000 x 570 mm 60 mm 300 mm 0-50 mm 600 x 300 mm 600 x 400 x 500 mm 40 kg Napětí: Příkon: Otáčky dvourychlostního motoru: Max průměr nástroje: Rozměr stolku: Příčný posuv: Podélný posuv: Výška zdvihu: Rozměr přídavných stolů Rozměry balení: Hmotnost 4

4 5 Hodnoty hluku zařízení Dlabačka typ PDS-0 Deklarovaná časově průměrovaná emisní hladi akustického tlaku A pracovním místě LpAeq,T = (6+4) db (podle ČSN EN ISO 0 a ČSN EN ISO 04, bod A., pracovní režim - prázdno podle ČSN ISO 7960, příloha D) 6 Bezpečnostní štítky Na stroji jsou umístěny informační štítky a štítky upozorňující různá nebezpečí., Před započetím práce frézce čtěte návod k použití! štítek je umístěn pravé ně převodové skříně - Při práci stroji používejte ochranné pomůcky zraku! štítek je umístěn pravé ně převodové skříně - Při práci stroji používejte ochranné pomůcky sluchu! štítek je umístěn pravé ně převodové skříně - Při práci stroji používejte ochranné pomůcky dýchacích cest (respirátor)! štítek je umístěn pravé ně převodové skříně - Nesundávejte kryty el. zařízení - nebezpečí poranění el. proudem! štítek je umístěn pravé ně převodové skříně - POZOR! Nebezpečí úrazu horních končetin! štítek je umístěn ochranném krytu nástroje s koncovým vypíčem

5 7 Části dlabacího zařízení ) utahovací páka upícího mechanismu ) dorazová opěrka materiálu 3) přídavný pracovní stolek dlabačky 4) podstavec s úložným prostorem 5) ovládací páka s aretací pro kolíkování 8 6) sklíčidlo stroje 7) opěrné pravítko s úhloměrem 8) vodící tyč dorazu 9) výškově stavitelné opěrné nohy 0) základ stroje Konstrukce dlabacího zařízení Konstrukce dlabačky je tvoře z litinových a ocelových prvků s plastovými doplňky jako jsou kličky a ovládací prvky. Dlabací vrták je poháněn dvourychlostním třífázovým motorem. Přesné vedení zajišťují ložiska v drážkách ve tvaru V. 9 Montáž dlabačky 3 a) Po vybalení překontrolujte kompletnost dodávky a ujistěte se, že žádná část stroje není poškoze. Dlabačka je dodává částečně smontovaná bez připevněných přídavných stolů a vodících tyčí s dorazy. Pevně připevněte podstavec dlabačky k podlaze šrouby. Připevněte ovládací páku s aretací do držáku obr. a). Následuje montáž litinového vedení úhloměru zadní části stolu b) obr. b).

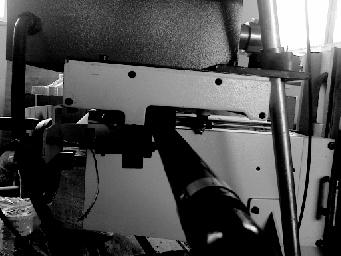

6 Připevněte přídavné plechové stolky k litinovému stolu pomocí dvou šroubů obr. c ). Pro c) zvýšení tuhosti přídavných stolků je nezbytná montáž opěrných výškově stavitelných noh obr. d). Dle účelu použití montujte držáky dorazových tyčí podélnou nebo příčnou nu stolu. Tyče i se stavitelnými dorazy lez operativně demontovat pomocí montážních pák obr. e). Vřeteno d) e) f) Balení také obsahuje dva druhy krytu sklíčidla. První druh ozčený obr. f) se používá pro dlabací vrtáky jednodílné a druh obr. g) se používá pro dlabací vrtáky dvoudílné, přiložené distanční díly se vždy mění s daným vrtákem. g) Dvoudílný dlabací vrták. h) Přípravek pro kolíkování se montuje hybnou část vřete. Lze stavit čtyři různé polohy roztečí kolíků. Stálou vzdálenost kolíků zajišťuje aretace obr. h), která je přímo ovládaná páčkou umístěnou hlavní páce zajišťující pohyb vřete. i) Dlabačka je továrně stave dlabání cca 00 mm d plochou stolu (pozice ). Pokud předpokládáte že budete využívat dlabačku spíše v blízkosti stolu, je zapotřebí přemontovat celý pohybový mechanizmus níže (poloha ). Jik nebude zajiště dostatečná tuhost stroje pří práci. 0 Obsluha stroje A 4 D F Příčný a podélný posuv vřete se provádí ovládací pákou (A). Dráha posuvu lze vymezit stavením příslušných dorazů (B,C). Výškové stavení stolku se provádí kličkou (D). Páka (F) slouží k rychlému upnutí odbráběného materiálu. B C

7 Příklad obrábění Dlabacím vrtákem vytvořte Začistěte konečný tvar otvoru Pohybem vrtáku dle obrázku propojte hrubo vyvrtané otvory pohybem vrtáku dle nákresu hrubo tvar otvoru. Vypíč pohonu dlabačky Dlabačka se zapne stlačením zeleného tlačítka "" a vypne se stlačením červeného tlačítka "0". Pro zvýšení bezpečnosti slouží zavřený vypíč jako stop tlačítko se zámkem. Používá se jako tlačítko nouzového zastavení. I ) Ovládací panel (tlačítko nouzového zastavení stroje) ) Zelené tlačítko "", 3) Červené tlačítko "0" 4) Přepíč směru otáček 5) Přepíč dvourychlostního motoru Elektrické schéma Elektrický systém je zapojen dle uvedeného schématu. 5 a 3/ N / PE AC 400 V 50 Hz 6 A n Napětí Jištění

8 Obslužná místa Dlabací zařízení je určeno pro obsluhování pouze jedním pracovníkem. Jediné pracovní místo je z boku stroje, odkud jsou dostupné všechny ovládací prvky. Obsluha je povin seznámit s instrukcemi k obsluze. Je zakázá obsluha osobám mladším 8-ti let. Sezm součástí Sezm součástí leznete stránce č. 7-9 (Rozkreslení stroje). V této dokumentaci je stroj rozkreslen jednotlivé části a součásti, které lze objedt tímto způsobem: Při objednání náhradních dílů, udávejte vždy v zájmu rychlého a přesného vyřízení tyto údaje: A) typovou zčku přístroje PDS-40 B) zakázkové číslo stroje - číslo stroje C) rok výroby a datum odeslání stroje D) číslo a název dílu podle kapitoly 4 tohoto návodu E) počet kusů Náhradní díly zajišťuje po dohodě servisní firma distributora: servis@satrade.cz Příslušenství a doplňky Základní příslušenství - jsou veškeré součásti a dílce, které jsou dodávány přímo stroji, nebo s dlabačkou (je uvedeno v kapitole, Obsah balení). Zvláštní příslušenství - je doplňující příslušenství, které lze dokoupit. Je uvedeno v aktualizovaném bídkovém katalogu. Tento katalog dostanete zdarma vyžádání v šich pobočkách. Případná konzultace o použití zvláštního příslušenství je také možná s ším servisním technikem. 3 Rozebírání a likvidace Po uplynutí doby životnosti stroje nebo v okamžiku, kdy by jeho oprava byla neekonomická, se provede celková demontáž stroje. Při demontáži stroje je nutné dodržovat obecně platné bezpečnostní předpisy pro bezpečné provedení všech prací. Po celkové demontáži stroje se jednotlivé části likvidují v souladu s požadavky záko o odpadech č. 85/00 Sb., ve znění pozdějších předpisů. Kovové části se likvidují tak, že se roztřídí podle druhu kovů a bídnou k odprodeji organizaci zabývající se sběrem druhotných surovin. Části z plastických hmot a pryže, které nepodléhají přirozenému rozpadu, se roztřídí a bídnou se k odprodeji organizaci zabývající se sběrem těchto druhotných surovin. Části elektrických zařízení se odevzdají organizaci pověřené sběrem elektroodpadu. 6 POZOR!: S ohledem ochranu životního prostředí je zakázáno likvidovat části z plastických hmot a pryže spalováním! (zákon o ochraně ovzduší č. 309/99 Sb.)

9 4 Rozkreslení dlabačky A 7 B

10 C 8 D

11 9 E

12 H /03
