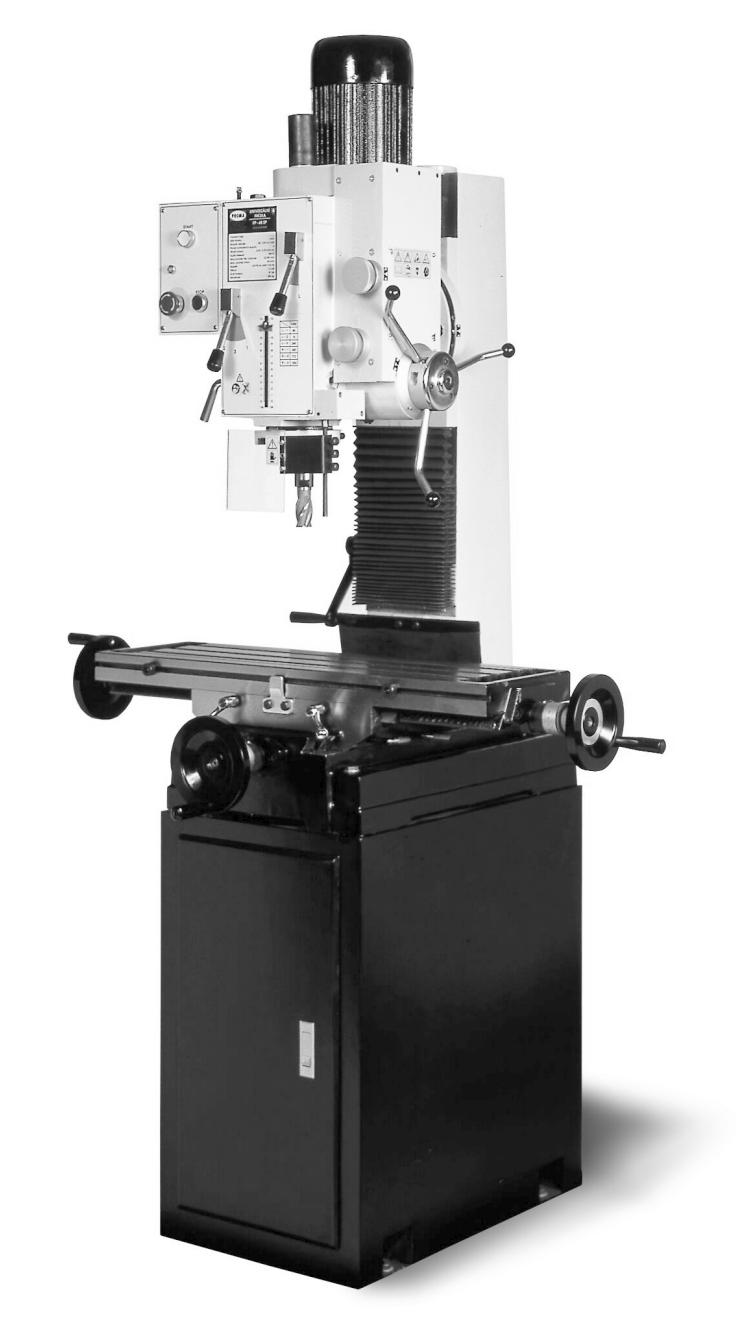

NÁVOD K OBSLUZE UNIVERZÁLNÍ FRÉZKA FP - 48SP

Transkript

1 NÁVOD K OBSLUZE UNIVERZÁLNÍ FRÉZKA FP - 48SP F /0 Původní česká verze návodu k použití - druhé vydání leden 0

2

3 OBSAH ) Obsah balení ) Úvod ) Účel použití 4) Technická data 5) Hodnoty hluku zařízení 6) Bezpečnostní zařízení 7) Konstrukce stroje 8) Popis obslužných prvků 9) Doprava a montáž 0) Manipulace a instalace stroje ) Mazání ) Pohon frézky ) Elektrický systém a jeho ovládání 4) Údržba univerzální frézky 5) Rozkreslení stroje 6) Sezm součástí 7) Příslušenství a doplňky 8) Rozebírání při likvidaci 9) Všeobec. bezpečnostní předpisy 0) Záruční podmínky ) Záruční list Obsah balení Univerzální frézka je dodává samostatně ve dřevěném obalu, zpevněném ocelovými páskami, s tímto příslušenstvím ) tři ruční kola posuvu ) upící šroub nástroje M ) redukční pouzdro Mk III / Mk IV 4) trn Mk IV-M / B -8 5) vrtací sklíčidlo -6 / B8 + klička sklíčidla 6) klíč plochý - 4 mm 7) imbus klíč 5, 6 mm 8) vyrážecí klín Úvod Vážený zákazníku, děkujeme Vám za zakoupení univerzální frézky FP-48SP od firmy SA Trade s.r.o. Tento stroj je vybaven bezpečnostním zařízením ochranu obsluhy a stroje při jeho běžném technologickém využití. Tato opatření však nemohou pokrýt všechny bezpečnostní aspekty, a proto je třeba, aby obsluhující dříve, než začne stroj používat, pozorně pročetl tento návod a porozuměl mu. Vyloučí se tím chyby jak při instalaci stroje, tak i při vlastním provozu. Nepokoušejte se proto uvést stroj do provozu dříve, než jste si přečetli všechny instrukce a dokud jste neporozuměli každé funkci a postupu. Účel použití Univerzální frézka se používá pro obrábění kovových i nekovových dílců. Stroj je určen pro všechny důležité funkce vrtání a frézování: vertikální, horizontální, ale i úhlové. Posuv je řízený ručně. Frézku lze využít v nástrojářských dílnách, údržbách, malých a středních výrobních provozech. Otáčky vřetene Max. vrtaný průměr: Doporučený max. frézovaný průměr Natáčení hlavy: Rychlost posuvu vřete Rozměr stolu Rozměr základny Celková výška Zdvih vřetene Vyložení vřetene Max. vzdálenost vřetene od stolu "T" drážka Kužel vřetene Příkon Napětí Krytí motoru Otáčky motoru Hmotnost ot./ min. (6 st.) 45 mm /80 mm +90 0,06, 0,09, 0,, 0,0, 0,5, 0,6 (6 st.) 800 x 40 mm 400 x 60 mm 400 mm 0 mm 79 mm 45 mm 6 mm MK IV 500 W / 400 V /N PE AC/400V 50 Hz IP ot./min. 80 kg Technická data 4

4 5 Hodnoty hluku zařízení Hladi akustického výkonu A (L WA) Hladi hluku (A) v místě obsluhy ( L pa eq ) L WA=76,6 db(a) - Hodnota měřená s technologií. L pa eq = 7,0 db (A) - Hodnota měřená s technologií. L WA=7,8 db(a) - Hodnota měřená bez technologie. L pa eq = 70, db (A) - Hodnota měřená bez technologie Uvedené výsledky vyhovují hodnotám stanoveným podle Hygienických předpisů MZ ČR sv. 7/977, oddíl II. 6 Bezpečnostní zařízení Tento stroj je opatřen bezpečnostním zařízením, které chrání obsluhu i stroj. Bezpečnostní zařízení je tvořeno jedním koncovým vypíčem maximálního výsunu vřete a jedním koncovým spíčem krytu sklíčidla frézky. Na stroji jsou umístěny informační štítky a štítky upozorňující různá nebezpečí Před započetím práce frézce čtěte návod k použití! štítek je umístěn pravé ně převodové skříně - Při práci stroji používejte ochranné pomůcky zraku! štítek je umístěn pravé ně převodové skříně - Při práci stroji používejte ochranné pomůcky sluchu! štítek je umístěn pravé ně převodové skříně 4 - VAROVÁNÍ! Při sejmutém krytu - nebezpečí úrazu elektrickým proudem! štítek je umístěn krytu ovládacího panelu 5 - Nepracujte stroji v rukavicích! štítek je umístěn pravé ně převodové skříně 6 - POZOR! Nebezpečí úrazu horních končetin! štítek je umístěn ochranném krytu nástroje s koncovým vypíčem 7 - Upozornění! Dbejte, aby návod k obsluze byl pečlivě uschován pro další případné objednání náhradních dílů! štítek je umístěn pravé ně převodové skříně

5 8 - VAROVÁNÍ! Při sejmutém krytu - nebezpečí úrazu elektrickým proudem! štítek je umístěn krytu svorkovnice motoru 9 - POZOR! 0 - ČTĚTE NÁVOD K POUŽITÍ! - NEMĚŇTE OTÁČKY DOKUD SE VŘETENO NEDOTOČÍ! štítek je umístěn čele převodové skříně 7 Konstrukce stroje Univerzální frézku tvoří převážně skupi litinových odlitků. Pohon frézky zajišťuje asynchronní motor, který je přes přírubu připojen k převodové skříni. Tato převodová skříň je montová otočně prizmatickém sloupu frézky a zajišťuje obrábění pod úhlem. Sloup frézky je přimontován k základně obsahující posuvně uložený křížový stůl. Podélný i příčný posuv pracovního stolu je ovládán manuálně. Obslužná místa Na univerzální frézce je pouze jedno obslužné místo, ze kterého lze plně ovládat stroj. Je to z čela stroje, odkud lze bez problému dosáhnout všechny obslužné prvky. Jejich popis leznete v tomto návodu k obsluze. 8 Popis obslužných prvků ) Sloup frézky s prizmatickým vedením ) Kolo pro volbu rychlosti strojního posuvu ) Krytka sloupu 4 4) Ruční kolo mikroposuvu vřetene 5) Páka posuvu vřetene 6) Kryt nástroje s koncovým spíčem 4 5 7) Ruční kolo podélného posuvu 8) Nonius příčného šroubu 6 9) Ruční kolo příčného posuvu 0) Vymezovací pravítko (klín) 0 ) Vřeteno ) Páka aretace vřetene 7 9 ) Řadící páka převodové skříně 4) Šroub lévacího otvoru pro převodový olej 5) Kryt šroubu nástroje 7) Klika zdvihu vřeteníku 4 8 6) Motor

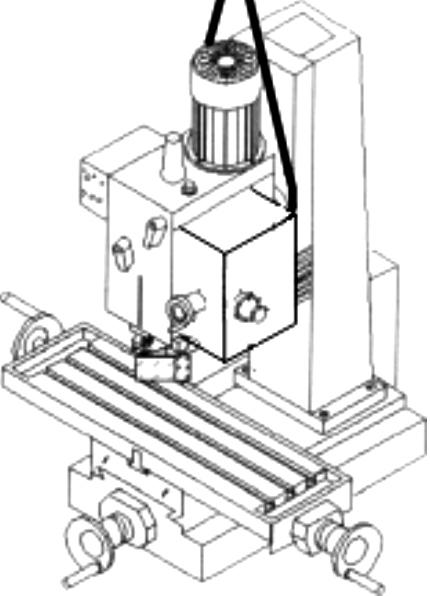

6 9 Doprava a montáž Univerzální frézka je přepravová dřevěné paletě, ke které je připevně šrouby. Okolo stroje je dřevěná konstrukce obložená překližkou. Stroj je uvnitř zabalen do igelitového pytle. Všechny náchylné kovové plochy jsou zakryty konzervační látkou, kterou je zapotřebí před prací stroji odnit. Na odnění této konzervační látky se nejčastěji používá technický benzín nebo jiná odmašťovadla. Nesmí se používat NITRO ředidlo, které působí okolní barvu negativně. Po očistění používejte běžný konzervační olej a neste jej všechny broušené plochy, jako příklad křížový stůl, sloup, nebo vřeteno. Rozteče děr základny frézky 560 mm Zavěšení stroje 0 mm 0 Manipulace a instalace stroje Pro sdnější manipulaci se strojem slouží nákres zavěšení frézky. Po protažení la pod hlavou stroje vznikne závěsný bod (pouze pro la s minimální nosností 50 kg). Při instalaci stroje dbejte to, aby obsluha stroje měla dostatek místa a mohla sdno pracovat se všemi ovládacími prvky. Upozornění: Zajistěte bezpečné ustavení stroje a jeho připevnění k základu ( pevnou plochu, která odpovídá materiálem a zatížení strojem ). Nedodržení této podmínky může způsobit nepředvídaný pohyb stroje (části stroje) a jeho následné poškození. 5 Rozteče děr základně frézky, potřebné k instalaci stroje, jsou zakresleny v tomto návodu k použití. K pevnému přichycení samotného stroje k základně slouží otvory o průměru 5 mm v základně univerzální frézky. Pokud budete stroj instalovat s podstavcem (zvláštní příslušenství), jsou rozteče děr uvedeny u příslušenství.

7 Mazání Mazací body stroje jsou ozčeny mazacím plánu piktogramem kapky. Používejte odpovídající druhy mazadel. Do převodovky, maznic a ostatní plochy používejte olej. - Tlakové maznice - Nalévací otvor vřeteníku Doporučený typ oleje má ozčení MOGUL LK. Tento typ ložiskového oleje je vhodný do vřeteníkové skříně univerzální frézky i do ozčených tlakových maznic stroje. Všech ložiska stroje jsou obounně zakrytá, tudíž nevyžadují dodatečné promazání, jsou bezúdržbová. Výměnu stávajícího oleje ve vřeteníku doporučujeme provést po cca 0-40 hodinách provozu. Další výměnu provádíme po hodinách provozu stroje. Následné pravidelné výměny náplně vřeteníku provádíme jedenkrát za rok. Pravidelné promazávání tlakových maznic a styčných broušených ploch zvyšuje životnost stroje, proto doporučujeme provést tuto činnost vždy před i po práci stroji. Pohon frézky Pohon univerzální frézky zajišťuje třífázový asynchronní motor, připojený přes přírubu k náklopné převodové skříni. Tyto převody v olejové lázni přenášejí výsledné otáčky přes tři hřídele přímo vřeteno. Výsledné otáčky vřete zvolíme kombicí dvou převodových pák podle tabulky převodů. Ovládání pohonu vřetene frézovacího zařízení se zajišťujte elektrickým vypíčem připevněným levé ně vřeteníku (viz.str.8). Po stlačení zeleného tlačítka "I" se uvede do chodu vřeteno. K zastavení vřete slouží červené tlačítko "0". Kolébkový přepíč slouží k ovládání směru otáčení vřetene. Pro zvýšení bezpečnosti je stroj vybaven STOP tlačítkem se zámkem. Používá se jako tlačítko nouzového zastavení. Posuv vřetene frézky je možné provést dvěma způsoby. Jedním ze způsobů je standardně přes páku posuvu vřete, která slouží především k vrtání nebo k stavení hrubovací třísky frézování (maximálně mm). Druhému způsobu říkáme mikroposuv. Tento posuv se používá vždy, když je zapotřebí jemného posuvu vřetene. Po utažení aretačního šroubu mikroposuvu je možné přes šnekový převod otáčet klikou mikroposuvu a tím postupně docílit přes nonius požadované hloubky obrábění. Vzhledem k vůlím šnekového převodu nelze docílit přesného čítání výsunu vřetene. Jakmile stavíte požadovanou hodnotu a stáhnete vřeteno klikou (aretace vřete), tak po následovném povolení kliky a stavení další hodnoty, není vždy souhrná hodnota správná! Proto doporučujeme po zafrézování do materiálu kontrolovat rozměry kalibrovaným měřidlem. Ovládání příčného i podélného směru pohybu stolu lze provést pouze manuálním způsobem. Tento křížový mechanizmus má také možnost vymezení vůle zkoseným pravítkem. Po stavení do požadované polohy lze oba stoly zajistit pákou aretace. Šíře drážky stolu pro vodící kameny svěráku, upínek a dalšího příslušenství je 6 mm. Upozornění: Před sejmutím krytu upícího šroubu nástroje dbejte nebezpečí úrazu rotující hřídelí. - kolo pro zvolení rychlosti strojního posuvu - kolo pro manuální posuv vřetene (používá se pouze pokud je výše umístěném kole zvole pozice "0") - nonius vřetene 4 - převodová skříň strojního posuvu 5 - páka posunu vřetene při stlačení páky směrem od stroje se přes spouštěcí mechanizmus sepne strojní posuv 6 - náboj kola (posunu vřetene) Mikroposuv

8 Možné pozice převodových pák Otáčky vřetene ot./ min. Rozměry "T" drážky pracovního stolu 6 6 Seřízení pravítkem 4 - Nastavitelný doraz podélného posuvu stolu - Aretace příčného stolu - Vymezovací šroub pravítka 4 - Pravítko stolu - Aretace podélného stolu - Vymezovací šroub pravítka - Pravítko stolu Elektrický systém a jeho ovládání Elektrický systém je zapojen dle uvedeného schématu. Napětí: / N / PE AC 400 V 50 Hz, Jištění 6A L L L N PE M - motor SB K M- cívka stykače SB - tlačítko start KM SB - tlačítko stop TL TL - STOP tlačítko nouzového zastavení KM - Koncový vypíč krytu vřete SB 7 KM KM M KM - Koncový vypíč vřete (dolní)

9 El. ovládací prvky - kontrolka ( svítí, je-li stroj 6 pod pětím) - přepíč funkce vrtání / závitování - tlačítko zapnutí otáčení 7 vřetene (levý chod) 4 - tlačítko zapnutí otáčení vřetene (pravý chod) tlačítko přerušení (STOP) otáčení vřetene 6 - červené tlačítko "STOP" "nouzový vypíč" tlačítko zapnutí závitování (levý chod) 8 - tlačítko zapnutí závitování (pravý chod) 9 - tlačítko přerušení (STOP) závitování Nebezpečí: Práce s elektrickým zařízením smí provádět pouze oprávněná osoba s příslušnou elektrotechnickou vyhláškou. Varování: Doporučené předřazené jištění stroje může být 6A jistič v domovní elektroinstalaci. Upozornění: Před použitím stroje se sezmte s ovládacími prvky, jejich funkcí a umístěním. Varování: Před veškerými opravami, seřizováním, údržbářskými činnostmi vždy vyjměte přívodní vidlici z el. sítě. 8 Upozornění: Před spuštěním stroje zkontrolujte sepnutí koncového spíče v ochranném krytu nástroje.

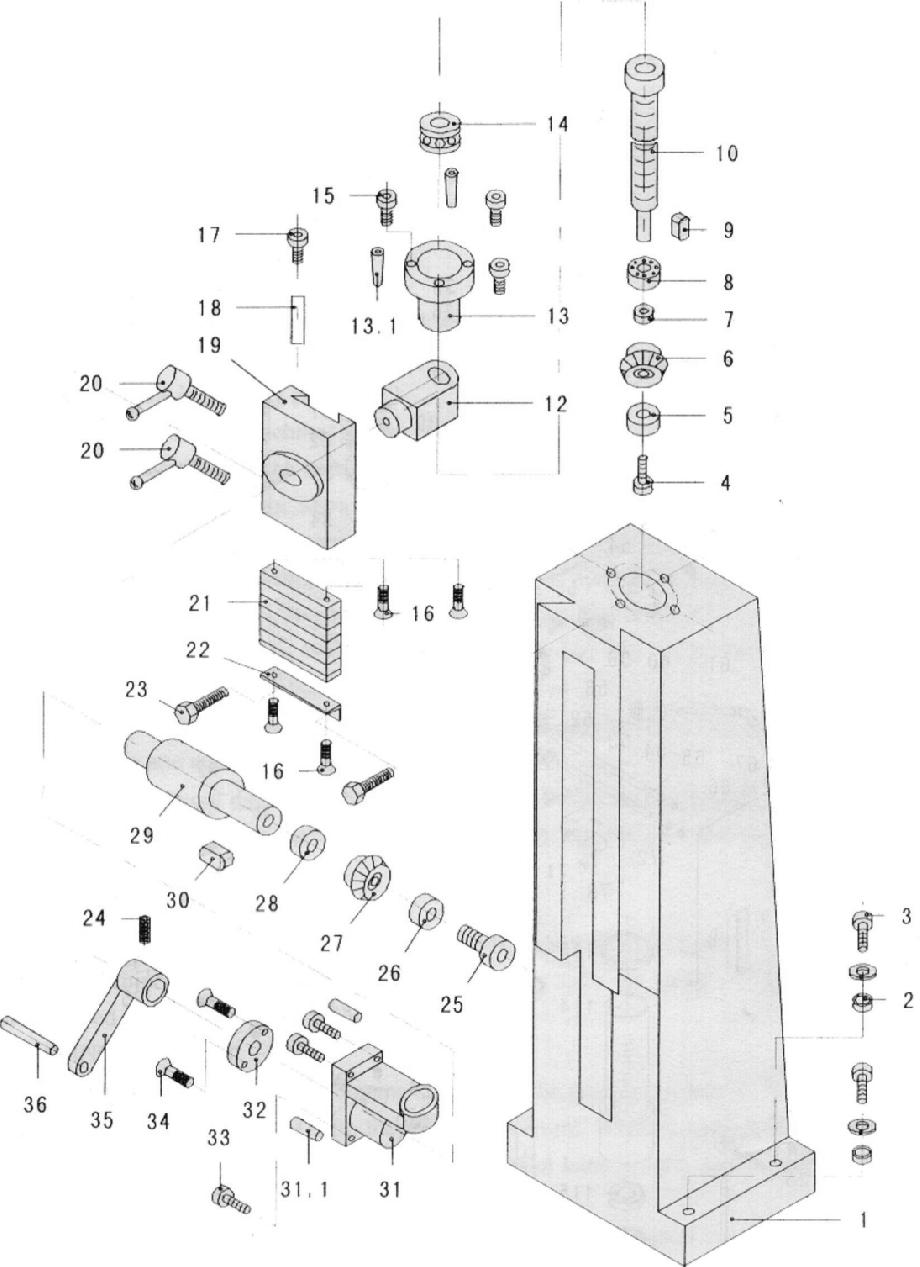

10 4 Údržba univerzální frézky ) Před uvedením univerzální frézky do provozu zkontrolujte hladinu oleje ve vřeteníku, promažte všechny kluzné a rotující plochy a díly ( mazací plán ). ) Po skončení práce vyčistěte všechny díly stroje a olejujte všechny kluzné plochy, vodící šrouby a vřeteno. ) Periodicky vymývejte převodovku a vyměňujte olej. 4) Nepřepínejte žádnou řadící páku, dokud se vřeteno nezastaví - může tím dojít k poškození převodů. Pokud přepnutí není možné, můžeme pomocí pootočení vřetene rukou docílit sdnějšího řazení. 5 Rozkreslení stroje 9

11 0

12 4 6 Sezm součástí Sezm součástí je uveden výkresu a v tabulce v kapitole 6 tohoto návodu. Na výkresu je stroj rozkreslen jednotlivé díly, ozčení a názvy sou dílů jsou uvedeny v tabulce. Při objednání náhradních dílů uvádějte tyto údaje. A) typovou zčku stroje FP-48SP B) výrobní číslo stroje C) rok výroby a datum odeslání stroje D) číslo a název dílu podle kapitoly 5 tohoto návodu E) počet kusů Náhradní díly zajišťuje po dohodě servisní firma distributora: servis@satrade.cz 7 Příslušenství a doplňky Základní příslušenství - jsou veškeré součásti a dílce, které jsou dodávány přímo stroji nebo se strojem (je uvedeno v kapitole, Obsah balení). Zvláštní příslušenství - je doplňující příslušenství, které lze dokoupit a je uvedeno v aktualizovaném bídkovém katalogu. Tento katalog dostanete zdarma. Případná konzultace o použití zvláštního příslušenství je možná s ším servisním technikem.

13 8 Rozebrání a likvidace Po uplynutí doby životnosti stroje nebo v okamžiku, kdy by jeho oprava byla neekonomická, se provede celková demontáž stroje. Při demontáži stroje je nutné dodržovat obecně platné bezpečnostní předpisy pro bezpečné provedení všech prací. Po celkové demontáži stroje se jednotlivé části likvidují v souladu s požadavky záko o odpadech č. 85/00 Sb., ve znění pozdějších předpisů. Kovové části se likvidují tak, že se roztřídí podle druhu kovů a bídnou k odprodeji organizaci zabývající se sběrem druhotných surovin. Části z plastických hmot a pryže, které nepodléhají přirozenému rozpadu, se roztřídí a bídnou se k odprodeji organizaci zabývající se sběrem těchto druhotných surovin. Části elektrických zařízení se odevzdají organizaci pověřené sběrem elektroodpadu. POZOR!: S ohledem ochranu životního prostředí je zakázáno likvidovat části z plastických hmot a pryže spalováním! (zákon o ochraně ovzduší č. 09/99 Sb.) Všeobecné bezpečnostní předpisy. Všeobecně A. Tento stroj je opatřen různým bezpečnostním zařízením, a to jak ochranu obsluhy, tak i ochranu stroje. Přesto nemůže pokrýt všechny bezpečnostní aspekty, a proto obsluhující, dříve než začne stroji pracovat, musí tuto kapitolu přečíst a porozumět jí. Dále obsluhující musí vzít v úvahu i další aspekty nebezpečí, která se vztahují okolní podmínky a materiál. B. V tomto návodu jsou zahrnuty kategorie bezpečnostních pokynů. Nebezpečí - Varování - Výha Jejich výzm je následný. NEBEZPEČÍ Přehlédnutí těchto instrukcí může způsobit ztrátu života. VAROVÁNÍ Přehlédnutí těchto instrukcí může zapříčinit vážné poranění nebo zčné poškození stroje. VÝSTRAHA (Výzva k opatrnosti) Přehlédnutí těchto instrukcí může způsobit poškození stroje nebo drobná poranění. C. Dbejte vždy bezpečnostních instrukcí uvedených štítcích upevněných stroji. Tyto štítky neodňujte ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte výrobní firmu. D. Nepokoušejte se uvést stroj do provozu dokud jste si nepřečetli všechny návody dodané se strojem (návod k obsluze, údržbě, seřizování, programování, atd.) a neporozuměli každé funkci a postupu... Základní bezpečnostní položky ) NEBEZPEČÍ Hrozí zařízení vysokého pětí, elektrickém ovládacím panelu, transformátorech, motorech a svorkovnicích, která jsou opatře štítkem. Za žádných okolností se jich nedotýkejte. - Přesvědčte se před připojením stroje do elektrické sítě, zda jsou všechny ochranné kryty montovány. V případě nutnosti odnit ochranný kryt, vypněte hlavní vypíč a uzamkněte jej. - Nepřipojujte stroj síť, jsou-li ochranné kryty odněny. 9

14 ) VÝSTRAHA - VÝZVA K OPATRNOSTI - Nezanedbejte provádění pravidelných inspekcí v souladu s návodem k obsluze. - Zkontrolujte a ujistěte se, že se stroji nevyskytuje nic rušivého ze ny uživatele. - Je-li stroj zapojen do automatického cyklu, neotvírejte přístupové dveře ani ochranné kryty. - Po skončení práce seřiďte stroj tak, aby byl připraven pro další sérii operací. - Dojde-li k poruše v dodávce proudu, vypněte okamžitě hlavní vypíč. - Neměňte parametrové hodnoty, obsah hodnot nebo jiné elektrické seřizovací hodnoty, aniž byste k tomu měli dobrý důvod. V případě nutnosti změnit hodnotu nejprve překontrolujte, zda je to bezpečné a potom zazmenejte původní hodnotu pro případ nutnosti ji opětovně stavit. - Nezamalujte, nezašpiňte, nepoškozujte, neupravujte ani neodňujte bezpečnostní štítky. V případě jejich nečitelnosti nebo ztráty zašlete ší společnosti číslo vadného štítku (číslo uvedené ve spodním pravém rohu štítku), která Vám zašle nový štítek, jenž umístíte původní místo... Oděv a osobní bezpečnost ) VÝSTRAHA - VÝZVA K OPATRNOSTI - Svažte si dlouhé vlasy zad - mohly by být zachyceny a motány hcím mechanizmem. - Noste bezpečnostní vybavení (helmy, brýle, bezpečnostní obuv, apod.) - V případě překážek d hlavou - v pracovním prostoru, noste helmu. - Noste vždy ochrannou masku při obrábění materiálu, ze kterého se uvolňuje prach. - Noste vždy bezpečnostní obuv z ocelovými vložkami a s olejuvzdornou podrážkou. - Nenoste nikdy volný pracovní oděv. - Knoflíky, háčky rukávech pracovního oděvu mějte vždy zapnuté, abyste předešli nebezpečí motání volných částí oděvu do hcího mechanismu. - V případě, že nosíte vázanku nebo podobné volné doplňky oděvu, dávejte pozor, aby se nemotaly do hcího mechanismu (aby nebyly zachyceny rotujícím mechanismem). - Při sazování a odebírání obrobků i nástrojů, jakož i při odňování třísek z pracovního prostoru používejte rukavice, abyste si ochránili ruce od poranění ostrými hrami a žhavými obrobenými komponenty. - Na stroji nepracujte pod vlivem drog a alkoholu. - Trpíte-li závratěmi, oslabením nebo mdlobami, stroji nepracujte..4. Bezpečnostní předpisy pro obsluhu Neuvádějte stroj do provozu, dokud jste se neseznámili s obsahem návodu k obsluze. ) VAROVÁNÍ - Uzavřete všechny kryty ovládacích panelů a svorkovnic, abyste předešli poškozením způsobeným třískami a olejem. - Překontrolujte, zda nejsou poškozeny elektrické kabely, aby únikem elektrického proudu nedošlo k úrazům (elektrický šok). - Kontrolujte pravidelně, zda bezpečnostní kryty jsou správně montovány a zda nejsou poškozeny. Poškozené kryty okamžitě opravte nebo hraďte jinými. - Stroj s odněným krytem nespouštějte. - Nedotýkejte se chladící kapaliny holýma rukama - může způsobit podráždění. Pro obsluhu trpící alergií platí speciální opatření. - Neupravujte trysku chladicí kapaliny za chodu stroje. - Při odňování třísek z plátku nástroje používejte rukavice a kartáč - nikdy neprovádějte obženýma rukama. - Před výměnou nástroje zastavte všechny funkce stroje. - Při upínání polotovarů do strojů nebo při vyjímání obrobených dílců ze strojů, které nemají automatickou výměnu obrobků, dbejte, aby nástroj byl co možná nejdále z pracovního prostoru a aby se neotáčel. - Neotírejte obrobek nebo neodněné třísky rukama ani hadrem, dokud se nástroj otáčí. K tomuto účelu zastavte stroj a použijte kartáč. - Za účelem prodloužení pojezdu osy neodňujte nebo jik nezasahujte do bezpečnostních zařízení jako jsou dorazy koncových spíčů nebo neprovádějte jejich vzájemné zablokování. - Při manipulaci s díly, které jsou d Vaší možnost, vyžádejte asistenci. - Nepoužívejte zvedacího vozíku nebo jeřábu a neprovádějte práci vazače, pokud k tomu nemáte schválené oprávnění.

15 - Při používání zvedacího vozíku nebo jeřábu se předem přesvědčte, že v blízkosti těchto strojů se nevyskytují žádné překážky. - Vždy používejte standardní ocelová la a vázací prostředky, které odpovídají zatížení, které mají přenášet. - Kontrolujte vázací prostředky, řetězy, zvedací zařízení a ostatní zvedací prostředky před použitím. Vadné části ihned opravte nebo hraďte novými. - Zajistěte preventivní opatření proti ohni kdykoliv pracujete s hořlavým materiálem nebo řezným olejem. - Za prudké bouře stroji nepracujte. ) VÝSTRAHA - VÝZVA K OPATRNOSTI - Před zahájením práce zkontrolujte, zda jsou řemeny správně pnuty. - Překontrolujte upící a další přípravky, abyste zjistili, zda jejich upící šrouby nejsou uvolněny. - S rukavicemi rukou neobsluhujte vypíče ovládacím panelu, mohlo by dojít k nesprávné volbě nebo k jinému omylu. - Před uvedením stroje do provozu nechte zahřát vřeteno a všechny posuvné mechanismy. - Zkontrolujte a ověřte, zda během obrábění nevzniká abnormální hluk. - Zabraňte akumulaci třísek během silového obrábění. Třísky jsou velmi žhavé a mohou zapříčinit požár. - Když je série operací skonče - vypněte vypíč řídicího systému, vypněte hlavní vypíč a pak vypněte i vypíč hlavního přívodu proudu..5. Bezpečnostní předpisy pro upínání obrobků a nástrojů ) VAROVÁNÍ - Používejte vždy nástroj vhodný pro danou práci, který odpovídá specifikacím stroje. - Otupené nástroje vyměňte co nejdříve, jelikož jsou často příčinou úrazů nebo poškození. - Dříve než uvedete do pohybu vřeteno, zkontrolujte, zda jsou všechny části řádně zajištěny (upnuty). - Při montovaném příslušenství vřetenu nepřekračujte dovolené otáčky. - Jestliže použité příslušenství není zařízením doporučeným výrobcem, ověřte u výrobce bezpečnou použitelnou (doporučenou) rychlost. - Dbejte, abyste se nezachytili prsty nebo rukou ve sklíčidle či v opěrkách. - Pro zvedání těžkých sklíčidel, opěrek a obrobků používejte příslušné zvedací zařízení. ) VÝSTRAHA - VÝZVA K OPATRNOSTI - Přesvědčte se, že délka nástroje je taková, aby nástroj nezasahoval do upícího přípravku jako je sklíčidlo nebo do jiných předmětů. - Po montování nástrojů a obrobku proveďte zkušební pracovní postup. - Pro obrobení měkkých čelistí překontrolujte, zda dokole obrobek upíjí a že tlak sklíčidla je správný. 4 - I když držák nástroje může být montován zleva nebo zprava, přesto překontrolujte jeho správnou polohu. - Nepoužívejte měřící zařízení nástroje (nebo jednotku měřícího zařízení délky) dříve, než se přesvědčíte, že ničemu nepřekáží.

16 F /0
