TVL 641. Varná deska. Návod k instalaci a obsluze

Transkript

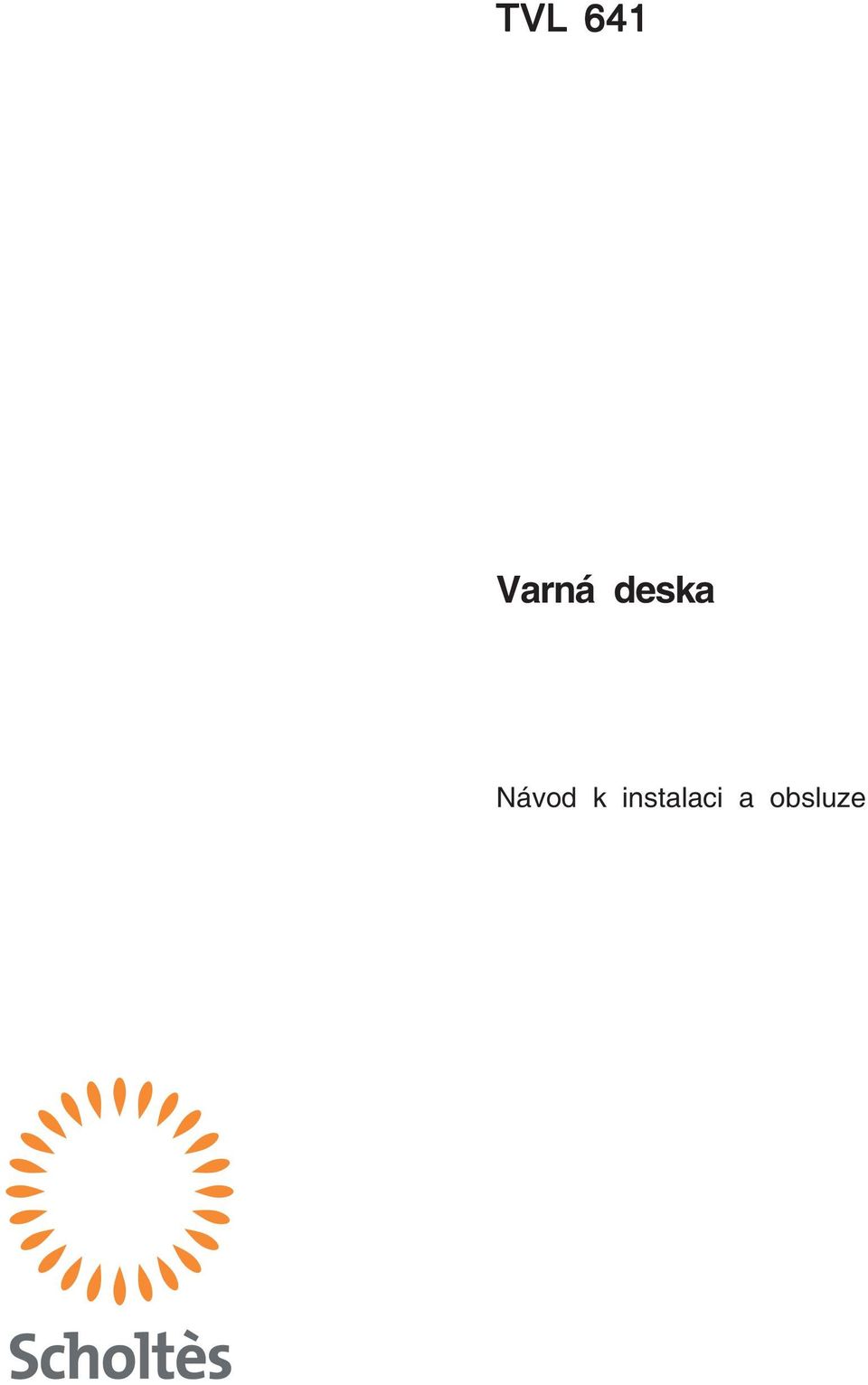

1 TVL 641 Varná deska Návod k instalaci a obsluze

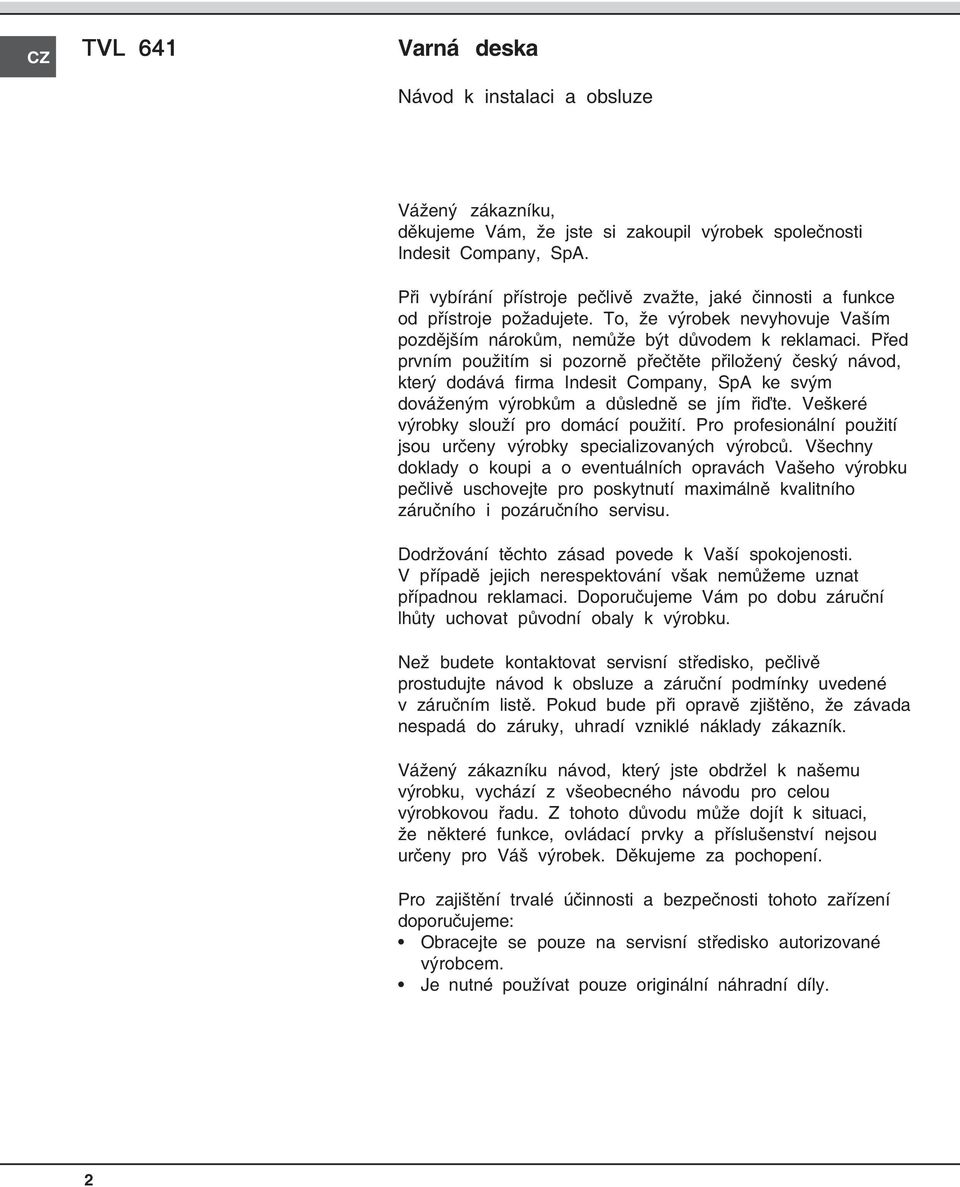

2 TVL 641 Varná deska Návod k instalaci a obsluze Vážený zákazníku, děkujeme Vám, že jste si zakoupil výrobek společnosti Indesit Company, SpA. Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vaším pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Indesit Company, SpA ke svým dováženým výrobkům a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a o eventuálních opravách Vašeho výrobku pečlivě uschovejte pro poskytnutí maximálně kvalitního záručního i pozáručního servisu. Dodržování těchto zásad povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku. Než budete kontaktovat servisní středisko, pečlivě prostudujte návod k obsluze a záruční podmínky uvedené v záručním listě. Pokud bude při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník. Vážený zákazníku návod, který jste obdržel k našemu výrobku, vychází z všeobecného návodu pro celou výrobkovou řadu. Z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky a příslušenství nejsou určeny pro Váš výrobek. Děkujeme za pochopení. Pro zajištění trvalé účinnosti a bezpečnosti tohoto zařízení doporučujeme: Obracejte se pouze na servisní středisko autorizované výrobcem. Je nutné používat pouze originální náhradní díly. 2

3 Obsah VARNÁ DESKA Obsah Instalace, 4-6 Umístění Elektrické připojení TVL 641 Popis přístroje, 7-8 Ovládací panel Rozšířené varné zóny Uvedení do chodu a používání, 9-11 Zapnutí varné desky Zapnutí varných zón Zapnutí rozšířených varných zón Vypnutí varných zón Programování doby vaření Zamknutí ovládacího panelu Režim "Demo" Praktické rady pro používání varné desky Bezpečnostní funkce Upozornění a tipy, 12 Obecné bezpečnostní pokyny Recyklace a likvidace Péče a údržba, 13 Vypnutí spotřebiče Čištění spotřebiče Demontáž varné desky 3

4 Instalace! Před uvedením nového spotřebiče do provozu si pečlivě přečtěte tento návod. Jsou v něm uvedeny důleřité pokyny a informace pro bezpečnou instalaci, používání a údržbu spotřebiče.! Uschovejte tento návod pro další použití. V případě prodeje spotřebiče jej předejte novému majiteli. Umístění! Nenechávejte obalový materiál v dosahu dětí. Hrozí nebezpečí vdechnutí nebo udušení (viz Upozornění a tipy).! Spotřebič musí být nainstalovaný kvalifikovanou osobou v souladu s danými předpisy. Nesprávná instalace může způsobit újmu lidem, zvířatům, nebo může poškodit majetek. Vestavba Abyste zajistili správný chod spotřebiče, je nutné použití vhodného kuchyňského nábytku. Plochy, na kterých je varná deska položena, musí být vyrobeny z tepelně odolného materiálu, který snese teploty až 100 C. Pokud je varná deska instalována nad vestavnou troubu, musí mít trouba nucený ventilační ochlazovací systém. Vyvarujte se instalace varné desky nad myčku nádobí: pokud se tomu nelze vyhnout, instalujte mezi obě zařízení oddělovací vodotěsnou izolaci. V závislosti na modelu varné desky, kterou chcete instalovat, musí skříňka pro vestavbu splňovat následujíci rozměry (viz obrázek): Ventilace Abyste zajistili dostatečnou ventilaci a předešli přehřívání okolních ploch, je třeba varnou desku umístit následovně: V minimální vzdálenosti 40 mm od zadního panelu a 600 mm od jiných svislých povrchů Tak, aby minimální vzdálenost mezi instalačním prostorem pro desku a skříňkou pod deskou byla 10 mm. Upevnění Varnou desku je nutno nainstalovat na perfektně vodorovnou plochu. Jakékoli deformace zapříčiněné nesprávným upevnění mohou vést ke změnám ve funkčnosti a provozu desky. SPODNÍ STRANA VARNÉ DESKY PŘEDNÍ STRANA VARNÉ DESKY KUCHYŇSKÁ PRACOVNÍ DESKA Upevněte varnou desku následovně: 1. Použijte krátké šrouby s plochou spodní částí pro upevnění 4 vyrovnávacích pružin do otvorů ve střední části každé boční strany varné desky. 2. Umístěte varnou desku do instalačního otvoru a ujistěte se, že je vystředěna. Zatlačte ji směrem dolů po celém jejím obvodu, až plně přilehne k pracovní desce. 4

5 ! Šrouby pro vyrovnávací pružiny musí zůstat přístupné. Oddělte vodiče a připojte je podle instrukcí v následující tabulce a v diagramech:! Z bezpečnostních důvodů nesmí zařízení po instalaci přijít do styku s elektrickými částmi.! Všechny díly, zajišťující bezpečnost přístroje, nesmí být možné odejmout bez použití nástroje. Napětí a kmitočet 400V - 2+N ~ 50 Hz 230V 3 ~ 50Hz Elektrický kabel Připojení vodičů : žlutá/zelená, N: dva modré vodiče dohromady L1: černý L2: hnědý Elektrické připojení! Elektrické připojení varné desky a jakékoli vestavné trouby musí být provedeno každé samostatně, a to jak z bezpečnostních důvodů, tak i proto, aby bylo snadnější případné vyjmutí trouby. Svorkovnice SPODNÍ STRANA DESKY 230V 1+N ~ 50 Hz Na spodní části zařízení je svorkovnice pro různé druhy připojení elektrického napájení (obrázky jsou pouze ilustrativní a nereprezentují přesně zakoupený model). Jednofázové připojení Varná deska je vybavena předpřipojeným elektrickým napájecím kabelem, který je určen pro jednofázové připojení. Připojte vodiče podle instrukcí v následující tabulce a v diagramech: Napětí a kmitočet Elektrický kabel Připojení vodičů : žlutá/zelená, N: dva modré vodiče dohromady L: hnědý a černý dohromady 400V - 2+2N ~ 50 Hz 400V 3-N ~ 50 Hz : žlutá/zelená, N1: modrý N2: modrý L1: černý L2: hnědý Pokud napájecí síť odpovídá jedné z níže uvedených: Napětí a kmitočet sítě 400 V 3 - N ~ 50 Hz postupujte následovně:! Přiložený kabel není vhodný pro následující typ instalace. 1. Použijte vhodný napájecí kabel, H05RR-F nebo vyšší, se správnými průřezy (sekce vodiče: 2.5 mm). 2. Otevřte svorkovnici zasunutím šroubováku do bočních západek na krytu (viz obrázek svorkovnice). 3. Uvolněte šroub upínací spony kabelu a kontaktní šrouby svorkovnice podle typu požadovaného připojení a umístěte vodiče napájecího kabelu podle níže uvedené tabulky a diagramu. 4. Jakmile je propojení provedeno, pevně zašroubujte všechny šrouby svorkovnice. Napětí a kmitočet Elektrické připojení Svorkovnice Třifázové připojení 400 Jiné typy připojení Pokud napájecí síť odpovídá jedné z níže uvedených: Napětí a kmitočet sítě 380 V +N ~ 50 Hz 230 V 3 ~ 50 Hz 380 V +2N ~ 50 Hz 5. Opět upevněte napájecí kabel pomocí upínací spony a uzavřete svorkovnici krytem Třífázové připojení 400 Fáze U-propojka Fáze Ochranný vodič (zem) Fáze Neutral 5

6 Připojení elektrického napájecího kabelu k síti Pokud je zařízení připojeno přímo k elektrické síti, musí být instalován vypínač všech pólů sítě s minimální vzdáleností kontaktů ve vypnutém stavu 3 mm, vhodný pro uvedenou zátěž a musí být v souladu s platnými předpisy (zemní ochranný vodič nesmí být tímto vypínačem přerušen). Přívodní kabel se nesmí dotýkat povrchů, jejichž teplota je vyšší než 50 o C.! Odborný montážní technik musí zajistit, aby bylo provedeno správně elektrické propojení a bylo plně v souladu s platnými bezpečnostními předpisy. Před připojením přístroje k síti se ujistěte že: Zařízení je uzemněné a síťová vidlice je v souladu s místní normou. Zásuvka je dimenzovaná na maximální příkon, který je uveden na typovém štítku na zařízení Napětí je v rozsahu hodnot uvedených na typovém štítku. Zásuvka je kompatibilní s vidlicí, v případě nutnosti výměny se obraťte pouze na technika autorizovaného servisu. Nepoužívejte prodlužovací kabely a rozdvojky.! Po instalaci spotřebiče musí zůstat napájecí kabel a elektrická zásuvka snadno dostupné.! Kabel nesmí být příliš ohnutý nebo stlačený.! Kabel musí být pravidelně kontrolovan a v případě poškození vyměněn pouze technikem autorizovaného servisního střediska.! Výrobce nepřebírá žádnou odpovědnost, pokud nejsou dodržovány tyto bezpečnostní pokyny. 6

7 Popis přístroje Ovládací panel Tlačítko ZAPNUTÍ/ VYPNUTÍ ZADNÍ LEVÁ VARNÁ ZÓNA DISPLEJ PŘEDNÍ PRAVÁ VARNÁ ZÓNA PŘEDNÍ LEVÁ VARNÁ ZÓNA ZADNÍ PRAVÁ VARNÁ ZÓNA Tlačítko/kontrolka ZABLOKOVÁNÍ OVLÁDÁNÍ Tlačítko ZAPNUTÍ/ VYPNUTÍ Kontrolka ZAPNUTÍ ROZŠÍŘENÉ VARNÉ ZÓNY Tlačítko ZVÝŠENÍ VÝKONU Tlačítko ZAPNUTÍ ROZŠÍŘENÉ VARNÉ ZÓNY Tlačítko VÝBĚRU PLOTÝNKY Kontrolka NAPÁJENÍ Tlačítko SNÍŽENÍ VÝKONU Tlačítko/kontrolka ZABLOKOVÁNÍ OVLÁDÁNÍ DISPLEJ Tlačítko ZAPNUTÍ/VYPNUTÍ zapíná a vypíná zařízení. Tlačítko ZAPNUTÍ ROZŠÍŘENÉ VARNÉ ZÓNY zapíná rozšířenou varnou zónu (viz Uvedení do chodu a používání). Indikátor ZAPNUTÍ ROZŠÍŘENÉ VARNÉ ZÓNY ukazuje, že byla rozšířená varná zóna zapnuta. Tlačítko SNÍŽENÍ VÝKONU slouží ke snižování výkonu a vypnutí varné zóny (viz Uvedení do chodu a používání) Indikátor VÝKONU poskytuje vizuální zobrazení aktuální nastavené úrovně tepla. Tlačítko ZVÝŠENÍ VÝKONU slouží k zapnutí varné zóny a k zvyšování jejího výkonu (viz Uvedení do chodu a používání) Tlačítka VOLBY VARNÉ ZÓNY slouží ke vstupu do menu jednotlivých varných zón (viz Uvedení do chodu a používání). Tlačítko pro ZABLOKOVÁNÍ OVLÁDÁNÍ slouží k ochraně před nežádoucími změnami nastavení varné desky (viz Uvedení do chodu a používání). Indikátor ZABLOKOVÁNÍ OVLÁDÁNÍ ukazuje, že byl ovládací panel zablokován (viz Uvedení do chodu a používání). 7

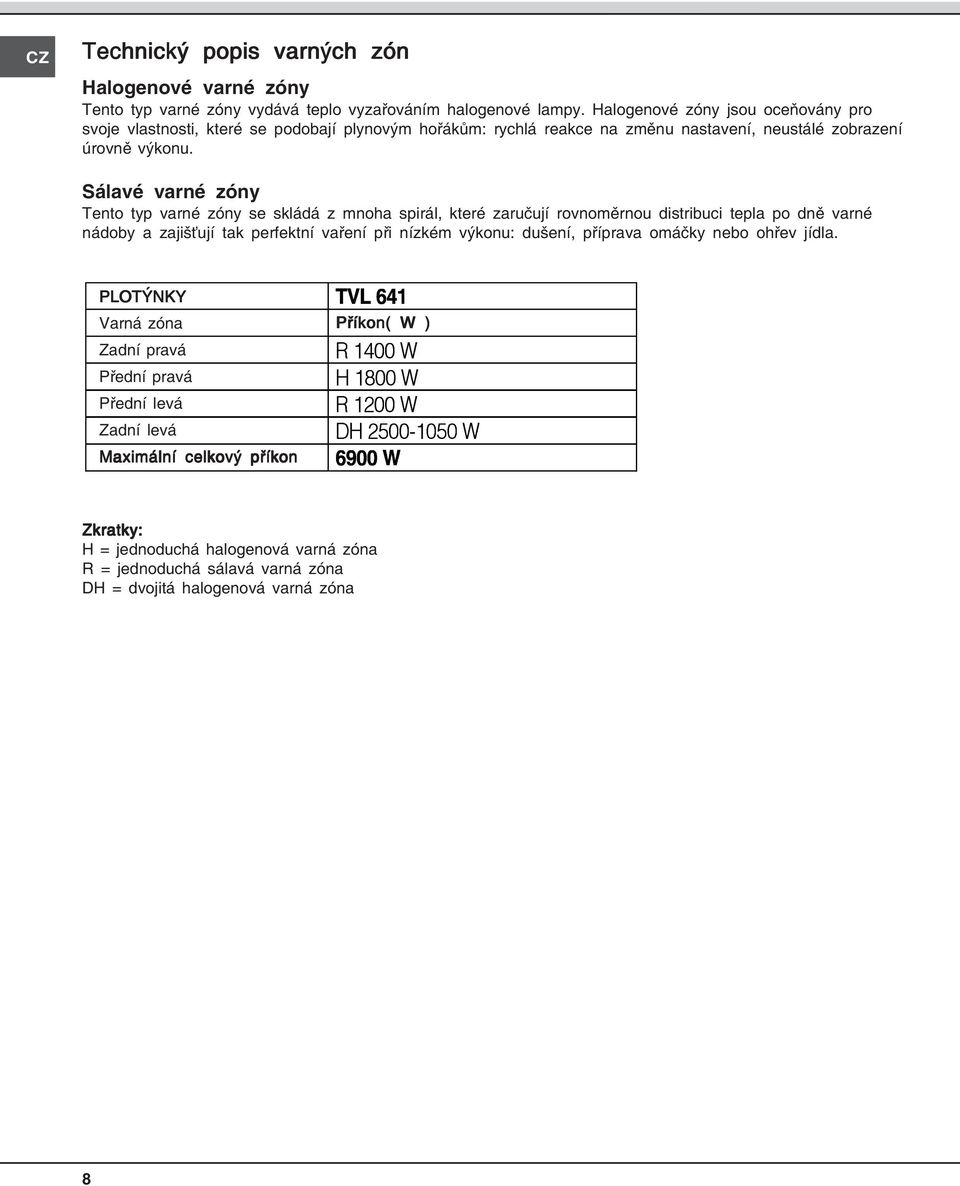

8 Technický popis varných zón Halogenové varné zóny Tento typ varné zóny vydává teplo vyzařováním halogenové lampy. Halogenové zóny jsou oceňovány pro svoje vlastnosti, které se podobají plynovým hořákům: rychlá reakce na změnu nastavení, neustálé zobrazení úrovně výkonu. Sálavé varné zóny Tento typ varné zóny se skládá z mnoha spirál, které zaručují rovnoměrnou distribuci tepla po dně varné nádoby a zajišťují tak perfektní vaření při nízkém výkonu: dušení, příprava omáčky nebo ohřev jídla. PLOTÝNKY Varná zóna Zadní pravá Přední pravá Přední levá Zadní levá Maximální celkový příkon 79/ Příkon( W ) 5 : + : 5 : '+ : : Zkratky: H = jednoduchá halogenová varná zóna R = jednoduchá sálavá varná zóna DH = dvojitá halogenová varná zóna 8

9 Uvedení do chodu a používání! Lepidlo, kterým je natřeno těsnění, může zanechat na skle stopy. Před použitím tohoto spotřebiče doporučujeme odstranit tyto nečistoty použitím neabrazivního čistícího prostředku. Během prvních pár hodin používání je možné, že ucítíte zápach kaučuku, který velmi rychle zmizí.! Po zapojení varné desky do elektrické sítě zazní akustický signál. Nyní můžete varnou desku zapnout. Zapnutí varné desky Pro zapnutí varné desky podržte stisknuté tlačítko po dobu cca 1 sekundy. Zapnutí varných zón Každá varná zóna je ovládána dvojicí tlačítek ( a ) po straně indikátoru výkonu. Programování doby vaření! Všechny varné zóny lze naprogramovat na dobu mezi 1 a 99 minutami. 1. Stiskněte tlačítko na straně indikace, odpovídající plotýnce, kterou chcete naprogramovat. 2. Nastavte dobu vaření tlačítky a na straně indikace. 3. Potvrďte stisknutím tlačítka na straně indikace, odpovídající plotýnce, kterou chcete naprogramovat. Časovač začne okamžitě odpočítávat dobu. Po uplynutí nastavené doby bude po dobu 1 minuty znít zvuk bzučáku a varná zóna se vypne. Opakováním výše uvedeného postupu můžete naprogramovat každou varnou zónu. Stiskněte tlačítko pro aktivaci varné zóny. Pak nastavte její výkon pomocí tlačítek a. Chcete-li nastavit výkon na maximum, přidržte krátce stisknuté tlačítko. Rozšířené varné zóny Tlačítko umožňuje uživateli rozšířit příslušnou varnou zónu (může být kruhová nebo oválná). 1. Stiskněte tlačítko, pro aktivaci varné zóny. Pak nastavte její výkon pomocí tlačítek a. 2. Stiskněte tlačítko pro zapnutí celé, plně rozšířené varné zóny. Chcete-li se vrátit k malé zóně, znovu stiskněte toto tlačítko. Indikátor nad tlačítkem rozšíření varné zóny zůstane svítit po celou dobu, kdy je rozšířená zóna používána. Vypnutí varných zón Stiskněte tlačítko po straně indikátoru výkonu: výkon varné zóny se bude postupně snižovat, až se zóna vypne. Alternativně lze tlačítka a stisknout současně. Tím se varná zóna vypne. Použití vícenásobného programu a displej Pokud je naprogramována jedna nebo více varných zón, displej zobrazí data varné zóny s nejkratší zbývající dobou a rozsvítí se kontrolka odpovídající poloze této varné zóny. Kontrolky odpovídající ostatním naprogramovaným varným zónám zůstanou osvětleny, ale méně jasně. Chcete-li zobrazit zbývající dobu i u ostatních naprogramovaných zón, tiskněte jedno z tlačítek, odpovídající příslušné varné zóně. Na displeji se zobrazí zbývající doba. Změna naprogramování 1. Stiskněte tlačítko odpovídající varné zóně, kterou chcete změnit. 2. Pomocí tlačítek a na straně indikace nastavte novou dobu. 3. Potvrďte stisknutím tlačítka odpovídající varné zóně. Chcete-li program zrušit, postupujte dle pokynů výše. V bodě 2 stiskněte tlačítka a současně. Nastavení se vrátí na nulu a displej již nebude pracovat v režimu nastavení programu. 9

10 Zamknutí ovládacího panelu Je možné zablokovat ovládací prvky, aby se zabránilo nežádoucím změnám nastavení (např. dětmi nebo během čištění). Stisknutím tlačítka na 3 sekundy se ovládací panel zablokuje: INDIKÁTOR ZABLOKOVÁNÍ DVÍŘEK se rozsvítí. Chcete-li použít jakýkoli ovládací prvek (např. vypnout vaření), musíte nejprve tuto funkci vypnout. Stiskněte na 3 sekundy tlačítko a funkce zámku se zruší. Když jsou ovládací prvky zablokovány, je stále možné vypnout varnou desku. V tomto případě INDIKÁTOR ZABLOKOVÁNÍ DVÍŘEK zůstane svítit, dokud tuto funkci nezrušíte. Režim "Demo" Můžete přepnout varnou desku do demonstračního režimu, kdy ovládací prvky pracují normálně, ale topné elementy se nezapnou. Aktivace DEMO režimu: 1. Zapněte varnou desku pomocí. 2. Stiskněte tlačítka a současně a podržte 6 sekund. zazní bzučák a na displeji se zobrazí text de ON. 3. Varná deska nyní funguje v demo režimu. Deaktivace DEMO režimu: 1. Zapněte varnou desku pomocí. 2. Stiskněte tlačítka a popořadě, pak stiskněte toto tlačítko a podržte je na 2 sekundy. Zazní bzučák a na displeji se zobrazí text de OF. 3. Varná deska nyní funguje normálně. Vypnutí varné desky Stiskněte tlačítko pro vypnutí zařízení. Pokud byl ovládací panel uzamknut, zůstanou ovládací prvky zablokované i po opětovném zapnutí varné desky. Chcete-li varnou desku opět zapnout, musíte nejprve tuto funkci zrušit. Praktické rady pro používání varné desky Pro docílení nejlepších výsledků při používání varné desky: Používejte pánve a hrnce s rovným dnem, aby se zajistilo jejich perfektní přilnutí k varné ploše. Vždy používejte pánve s průměrem, který je dostatečně velký, tak aby zcela zakryly varnou zónu a využilo se tak veškeré teplo. Ujistěte se vždy, že dno hrnce nebo pánve je suché a čisté. Tím se zajistí správné přilnutí k varné ploše a dlouhá životnost, a to nejenom varných zón, ale i nádobí samotného. Vyhněte se používání nádobí, které používáte pro vaření na plynových sporácích; koncentrace tepla u plynových hořáků může zdeformovat dno pánví a způsobit tím, že pánve pak nepřilnou k varné zóně. Bezpečnostní funkce Senzor varné nádoby Všechny varné zóny jsou vybaveny senzorem varné nádoby. Plotýnka emituje teplo, pokud má varná nádoba vhodné rozměry pro danu plotýnku, na které je položena. Pokud bliká indikátor, může to znamenat: Nevhodná nádoba Nádoba, jejíž dno má příliš malý průměr Nádoba byla sejmuta z plotýnky Indikátory zbytkového tepla Po sejmutí varné nádoby z varné zóny bude část indikátoru výkonu blikat po dobu, kdy teplota příslušné varné zóny bude vyšší než 60 o C, Tato indikace snižuje nebezpečí popálení. 10

11 Ochrana před přehřátím Pokud se elektronické komponenty přehřejí, varná deska se automaticky vypne a na displeji se objeví "--". Jakmile teplota klesne na přiměřenou úroveň, symbol zhasne a varnou desku lze znovu používat. Bezpečnostní spínač Toto zařízení má bezpečnostní snímač, který automaticky vypne varné zóny, když jsou v provozu po určitou dobu na dané úrovni výkonu. Pokud bezpečnostní spínač přeruší vaření, na displeji se zobrazí "0". Příklad: Pravá zadní zóna nastavená na 5 se vypne po 3 hodinách nepřetržitého provozu. Přední levá zóna nastavená na 2 se vypne po 10 hodinách nepřetržitého provozu. Bzučák Může také indikovat několik problémů: Na ovládací panel byl položen nějaký předmět (pánvička, příbory apod.) na dobu delší než 10 sekund. Na ovládací panel se něco vylilo. Tlačítko bylo tisknuto příliš dlouho. Všechny výše uvedené situace mohou způsobit, že zazní bzučák. Odstraňte příčinu, aby se signál vypnul. Při výše uvedených situacích se ovládací panel automaticky uzamkne. Abyste ovládací panel odblokovali, stiskněte tlačítko se symbolem klíče, předchozí nastavení zůstanou zachována. Pokud není příčina problému odstraněna, bzučák bude znít a varná deska se vypne. 11

12 Upozornění a tipy! Tento spotřebič byl navržen a vyroben v souladu s mezinárodními bezpečnostními předpisy. Následující varování jsou uvedena z bezpečnostních důvodů, a proto by měla být čtena pozorně. Tento spotřebič vyhovuje následujícím směrnicím EU: - 73/23/EEC z 19/2/1973 (Nízké napětí) a následným úpravám; - 89/336/EEC z 3/5/1989 (Elektromagnetická kompatibilita) a následujícím úpravám. - 93/68/EEC z 22/7/93 a následným úpravám /96/EC (WEEE) Obecné bezpečnostní pokyny Tento spotřebič byl navržen pro domácí používání a není určený pro obchodní a průmyslové účely. Dbejte na to, aby držadla pánví vždy směřovala do středu varné desky, aby nedošlo k náhodnému převrhnutí a opaření. Chcete-li odpojit spotřebič z elektrické sítě, vždy vytáhněte zástrčku ze zásuvky; nikdy netahejte za samotný kabel. Nikdy nezačínejte s jakoukoli prací nebo údržbou, není-li zástrčka spotřebiče vypojena ze zásuvky. Recyklace Obaly: Respektujte místní předpisy pro zacházení s použitými obalovými materiály, patří do tříděného odpadu a následně jsou recyklovány. Spotřebič nesmí být instalován ve venkovním prostředí, ani v zastřešených prostorech. Je velmi nebezpečné vystavit spotřebič dešti a bouřkám. Nedotýkejte se spotřebiče, jste-li bosí nebo máte-li mokrá nebo vlhká chodidla či ruce. Spotřebič smí používat pouze dospělý k přípravě potravy a musí dodržovat instrukce v tomto návodu. Nepoužívejte varnou desku jako pracovní desku nebo jako prkénko. Sklokeramická deska je odolná proti mechanickým nárazům, ale může prasknout (nebo i se zlomit), pokud do ní narazí ostrý předmět. Pokud se toto stane, odpojte ihned zařízení od elektrické sítě a kontaktujte servisní středisko. Jestliže je varná deska prasklá nebo jinak poškozená, vypněte ihned zařízení, hrozí úraz elektrickým proudem. Zajistěte, aby napájecí kabely ostatních elektrických zařízení nepřišly do styku s horkými částmi trouby. Pamatujte, že teplota varné plochy zůstává relativně vysoká ještě nejméně 30 minut poté, co jste spotřebič vypnuli. Sledujte indikátory zbytkového tepla (viz Uvedení do chodu a používání). Držte stranou od varné desky předměty, které se mohou roztavit, např. plastové a hliníkové předměty, jakož i výrobky s vysokým obsahem cukru. Obzvláště buďte opatrní na obalové materiály apod. Pokud by zůstaly na varné desce, který je ještě teplá, mohly by ji vážně poškodit. Likvidace a nakládání se starými elektrickými spotřebiči Direktiva EU 2002/96/EC o zacházení s použitými elektrickými a elektronickými zařízeními (WEEE) definuje postupy zpětného odběru a následného zpracování (recyklace) všech použitých elektrozařízení, kterých se spotřebitelé rozhodli zbavit a zakazuje, aby staré domácí spotřebiče byly likvidovány v netříděném komunálním odpadu. Staré spotřebiče musí být shromažďovány odděleně s požadavkem na jejich nejoptimálnější využití a recyklaci a zamezení vlivu na lidské zdraví a životní prostředí. Symbol "přeškrtnuté popelnice", uvedený na výrobcích, říká spotřebiteli, že tento použitý výrobek po skončení životnosti NESMÍ být odložen do směsného komunálního odpadu. Informace o zpětném odběru a následné likvidaci použitých elektrozařízení vám poskytnou všichni prodejci elektrospotřebičů a vaše obecní úřady. Informace naleznete také na internetových stránkách výrobců elektrospotřebičů, obecních úřadů a samozřejmě Ministerstva životního prostředí.!!! Dodržením doporučení a informací o zacházení se starými výrobky aktivně podpoříte ochranu zdraví a životního prostředí, odevzdáním starých výrobků na místech zpětného odběru vyloučíte možnost poškození zdraví a životního prostředí nebezpečnými látkami obsaženými v některých výrobcích!!! Prevence 12

13 Péče a údržba Vypnutí spotřebiče Před jakoukoli údržbou odpojte spotřebič od elektrické sítě. Čištění spotřebiče! Nepoužívejte abrazivní ani korozivní čistící prostředky (např. výrobky ve spreji určené pro čištění grilů a trub), přípravky na odstraňování skvrn, odrezovače, pískové čistící prostředky nebo brusné houbičky: mohou neopravitelně poškrábat povrch varné desky.! Nikdy nepoužívejte parní nebo tlakové čističe. Běžně udržujte varnou desku čistou pomocí vlažné vody, poté ji vysušte papírovými ubrousky. Pokud je varná deska velmi špinavá, vyčistěte ji speciálním přípravkem pro sklokeramické desky, opláchněte ji a vysušte. Zbytky jídla a jiné nečistoty mohou být odstraněny stěrkou. Čištění proveďte co možná nejrychleji, nečekejte až varná deska zchladne. Vynikajících výsledků můžete dosáhnout, použijete-li speciální houbičku z nerezové ocelové vlny, určenou pro čištění sklokeramických varných desek. Houbičku navlhčete ve vodě s přídavkem saponátu.! Stěrka je ostrá, buďte při jejím používání opatrní. Pokud se během vaření dostane některý z produktů z umělé hmoty nebo s obsahem cukru do kontaktu s varnou deskou, okamžitě jej stěrkou odstraňte, ještě během doby, kdy je varná deska teplá. Když je varná deska čistá, můžete na její povrch nanést speciální prostředek na údržbu a ochranu: tento přípravek zanechává na povrchu varné desky neviditelný povlak, který varnou desku ochraňuje před nečistotami. Přípravek je vhodné nanášet, pokud je varná deska teplá (ne horká) nebo vychladlá. Vždy se ujistěte, že jste povrch varné desky otřeli čistou vodou a důkladně osušili: jinak by se na něm mohly při vaření přichytit různé zbytky. Rámeček z nerezové oceli (pouze modely s vnějším rámečkem) Na nerezové oceli se mohou vytvořit skvrny, pokud na jejím povrchu ponecháte delší dobu kapky tvrdé vody, nebo když použijete čistící prostředky obsahující fosfor. Po čištění vždy povrch dobře opláchněte a osušte. Pokud se na povrch dostane voda nebo jiná tekutina, vždy ji rychle a důkladně otřete a vysušte.! Některé varné desky mají hliníkový rámeček, který je podobný nerezovému rámečku. Nepoužívejte žádné čistící ani odmašťovací prostředky, které nejsou vhodné pro hliník. Demontáž varné desky Pokud je nutné varnou desku demontovat: 1. Uvolněte šrouby upevňující vystřeďující pružiny na každé boční straně. 2. Uvolněte šrouby upevňující fixační háčky v každém rohu. 3. Vyjměte varnou desku z instalačního prostoru.! Nepokoušejte se varnou desku sami opravovat. Pokud deska praskne, obraťte se na odborný autorizovaný servis. 13

14 14

15 15

16 Servisní modrá linka: Indesit Company Česká s.r.o. Lihovarská 1060/12, Praha 9, Česká republika Indesit Company SpA Via Aristide Merloni, Fabriano - tel. (0732) Italy 03/ GB
