2 BEZDRÔTOVÝ RÁDIOVÝ ZBER DÁT Firma ZEN-SERVIS spol. s r.o. ponúka na rok 2010 nový a unikátny kompletný rádiový systém bezdrôtového zberu a prenosu dát. Kompletný systém je kombináciou tradičného pochôdzkového zberu dát pomocou sčítača s novou technológiou GSM/GPRS prenosu dát priamo na WEB portál. V krátkosti to znamená, že obidve verzie rádiového zberu dát sú vytvorené ako priamý vzťah samotného meradla (vodomer, merač tepla a pod.) vybaveného rádiomodulom 868 MHz (verzia zaklápacií, alebo SPLIT) na zberný terminál RXM pri pochôdzkovej verzií, alebo GSM/GPRS modul pri verzií novej technológie, ktorý ďalej vo forme SMS správy cez mobilnú alebo internetovú sieť posiela údaje o spotrebe dp centrálného zberného PC serveru s možnosťou podrobného hodinového, denného,týždenného, mesačného sledovania. Dnes ponúkame širokú škálu služieb spojenú s bezdrôtovým rádiovým zberom a prenosom dát a to: nielen od samotnej dodávky meradiel s rádiovým modulom a ich montáž a oživení celého systému, ale ďalej aj odpočet stavu a sledovanie spotreby na WEB portali PC serveru, ďalej aj dodanie a oživenie možných doplnkových služieb ako napríklad ALARM stráženie objektov a ochrana majetku užívateľov, áut na parkoviskách a podobne. BASIC, je verzia dodávky a montáž a oživenie pochôdzkového systému rádiového zberu dát vrátane zabudovania softwaru. COMFORT, predstavuje verziu rádiového prenosu dát podľa novej technológie GSM / GPRS so sledovaním spotreby na WEB portali PC serveru. SECURE, je doplnková služba alarmu a ochrany majektku užívateľa ako napríklad byt, objekt, nehnuteľnosť, auto na parkovisku a pod. INDEPENDENT, znamená ponuku horeuvedených troch verzií od A po Z, čo predstavuje dodávku, montáž, oživenie systému, až po zber údajov a rozučtovanie a tlačenie zostáv na fakturáciu. Teda rádiový zber dát na kľúč. Čo prináša nový systém rádiového zberu a prenosu dát od firmy ZENSERVIS? ponúkaný rádiový zber dát je kompaktibilný a je možné ho používať pre všetky výrobky značky ZENNER (bytové, domové, priemyselné vodomery, merače tepla a rozdeľovače teplotných nákladov žiadny vstup sčítača do bytu uživateľa, vysoká ochrana súkromia užívateľa veľká kapacita zberu a prenosu dát v krátkom čase rýchlejší prenos dát žiadna chyba odpočtu a prenosu dát, vysoká dôveryhodnosť údajov pravidelný odpočet, presnosť a merací komfort bezproblémová korekcia a oprava chýb nízke personálne náklady nízke náklady pre ďalšie spracovanie dát odpočet bez stanovenia termínu odpočtu užívateľovi spracovanie dát ONLINE kontrola funkčnosti meradiel a diagnostika závad doplnkom k rádiovému zberu dát je využitie A.W.S. (automatic wireless system) na poskytnutie služieb ochrany majetku, bytu užívateľa, objektov a áut na parkovisku

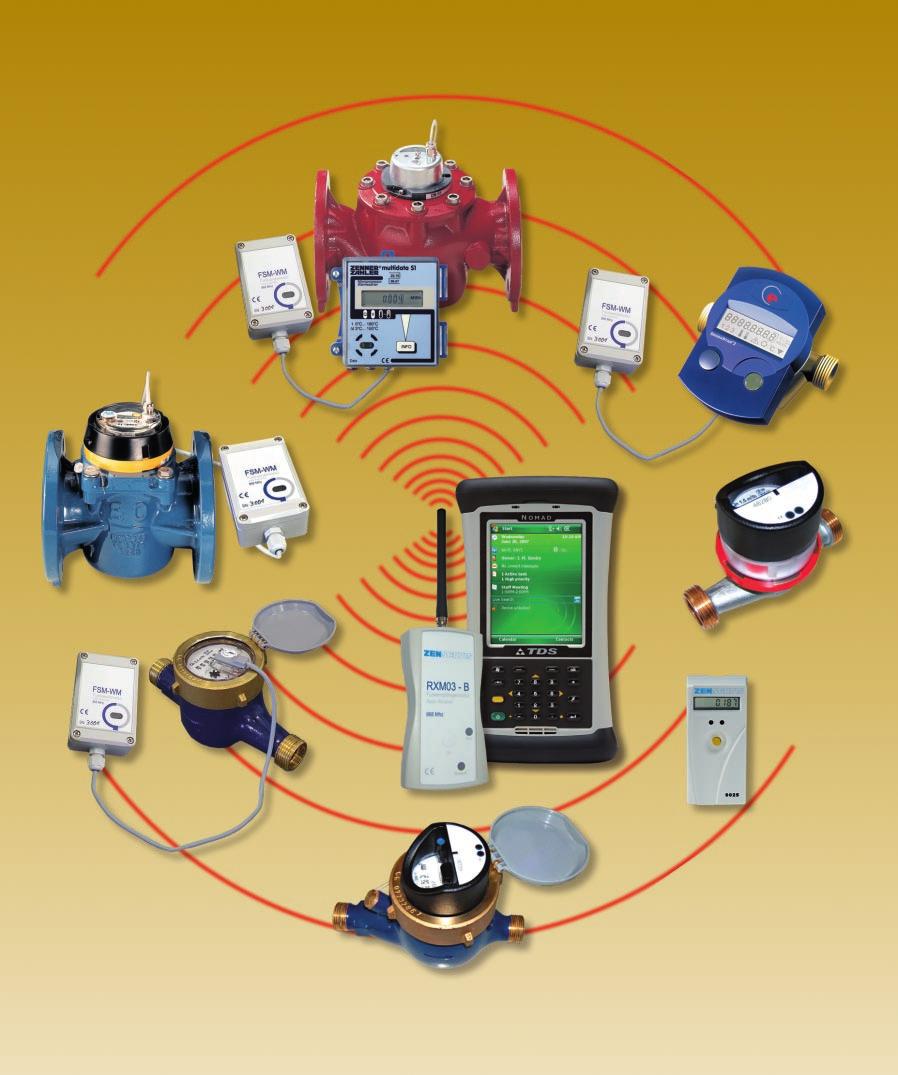

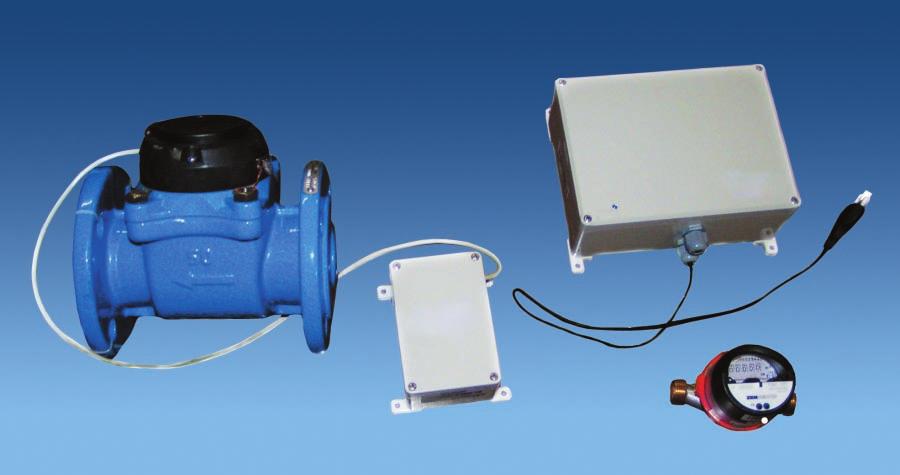

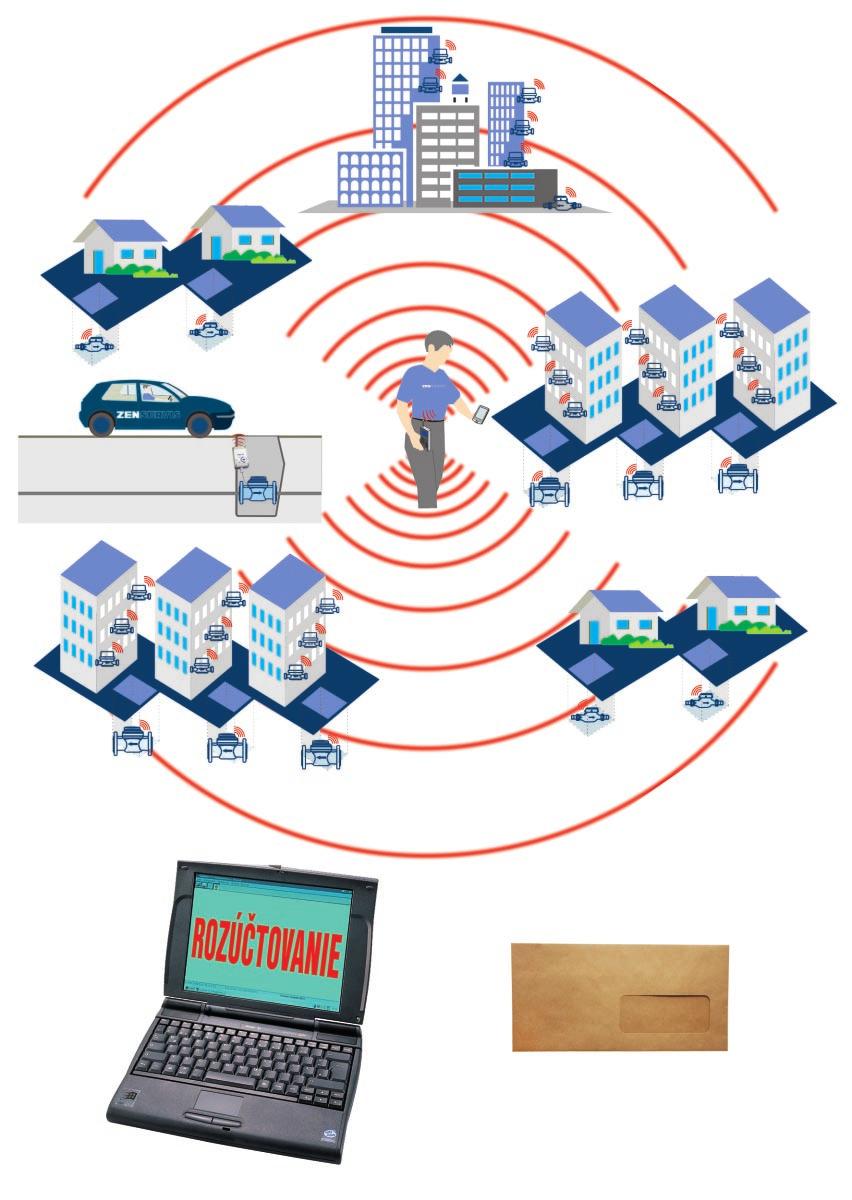

3 POCHÔDZKOVÝ RÁDIOVÝ ZBER DÁT ŠČÍTAČOM Bezdrôtový pochôdzkový rádiový systém od ZEN-SERVISu pracuje na frekvencii 868 MHz a predstavuje priame prepojenie meradla s rádiovým modulom na prijímač RXM 03-B a bluetooth spojením na ručný PC NOMAD, bez akýchkoľvek medzičlánkov, konvertorov a centrál, čím sa systém výrazne finančne zlacňuje, minimalizuje sa chybovosť prenosu dát a poruchovosť meradiel. Rádiový systém je stavebnicovo modulárne riešený tak, že je možné z akéhokoľvek mechanického nového, alebo z repasovaného meradla značky ZENNER ZÄHLER kedykoľvek bez väčších zásahov prerobiť na meradlo s bezdrôtovým rádiovým prenosom dát, a to vo verzii zaklápacieho modulu alebo split. VODOMER MERAČ TEPLA Kompaktný zaklápajúci rádiový modul Separátny Split rádiový modul Separátny Split rádiový modul Bytový suchobežný vodomer Domový mokrobežný vodomer Objektový merač tepla Domový suchobežný vodomer Priemyselný vodomer Woltman Bytový merač tepla

4 POCHÔDZKOVÝ RÁDIOVÝ ZBER DÁT ŠČÍTAČOM TECHNICKÉ DÁTA RÁDIOVÉHO MODULU Rádiový modul zaklápací bezdrôtový rýchla inštalácia bez demontáže meradla ochrana proti nežiadúcej manipulácii a externému magnetu Rádiový modul Split s káblovým prepojením z akéhokoľvek pulzného meradla umožní prerábku na rádiový zber RÁDIOVÝ SYSTÉM VYSIELACIA FREKVENCIA VYSIELACÍ VÝKON DOSAH - VOĽNÉ PRIESTRANSTVO - HUSTÁ ZÁSTAVBA VYSIELACÍ CYKLUS DĹŽKA VYSIELANIA V CYKLE DENNÝ INTERVAL NAPÄŤOVÝ ZDROJ ŽIVOTNOSŤ NAPÄŤOVÉHO ZDROJA KRYTIE unidirektional 868,300 Mhz <5 mw do 300 m do 150 m každých 90 sekúnd 105 ms denne v čase od 8,00 do 18,00 h lítiová batéria 3,6 V 10 rokov IP 65 PREVÁDZKOVÁ TEPLOTA -10 C C ROZMERY 97 x 64 x 30 mm (dĺžka x šírka x hĺbka) TECHNICKÉ DÁTA PRIJÍMAČA FSM RXM 03-B Prijímač RXM 03-B Bluetooth akku batérie TYP PRIJÍMACIA FREKVENCIA PRIJÍMACIA CITLIVOSŤ DEMODULÁCIA NAPÄŤOVÝ ZDROJ ODBER PRÚDU V PREVÁDZKE ODBER PRÚDU V KĽUDOVOM MÓDE KOMUNIKÁCIA S DÁTAMI NASTAVENIE KOMUNIKÁCIE SPOJENIE KOMUNIKÁCIE ANTÉNOVÝ VÝSTUP Ručný PC - NOMAD extrémne podmienky vodotesný Windows Mobile 6.0 Li-Ion akku batérie pamäť 1 GB Superhet, 1 prijímací kanál, fixná frekvencia 868,300 MHz (kompaktibilný s EN ) -117 dbm FM narrow lítiová batéria 2 x 1,5 V ca. 23 ma ca. 10 µa sériové RS Stopbit D-Sub 9 pólový externá anténa cez SMA púzdro PREVÁDZKOVÁ TEPLOTA -10 C C ROZMERY 140 x 65 x 30 mm (dĺžka x šírka x hĺbka, bez antény) HMOTNOSŤ 150 g

5 POCHÔDZKOVÝ RÁDIOVÝ ZBER DÁT ŠČÍTAČOM 868 MHz max. 300 m FAKTÚRA PRE UŽÍVATEĽA

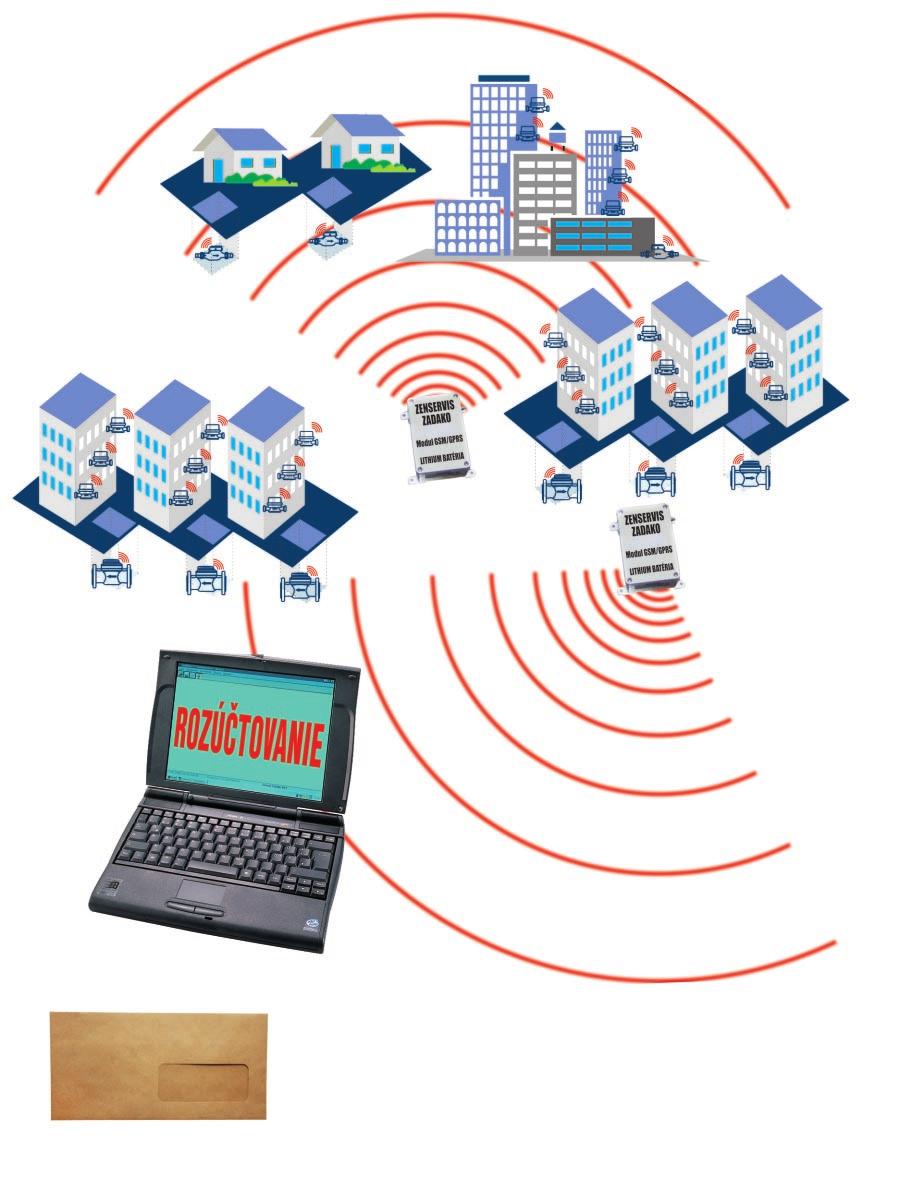

6 RÁDIOVÝ ZBER DÁT TECHNOLÓGIOU GSM/GPRS Rádiový zber dát technológiou GSM /GPRS znamená spojenie výrobkov zn. ZENNER vybavenými rádiomodulmi (zaklápací, Split) na frekvencií 868 MHz s modulom GSM, ktorý prostredníctvom GPRS dátového spojenia prenáša namerané hodnoty spotreby na PC server, kde sú následne transportované k zákazníkovi vo forme dát alebo WEB aplikácie a exportované do tabuľkových aplikácií typu Microsoft Excel. Konečný užívateľ alebo správca dostane priradený profil s heslom, pod ktorým bude môcť na WEB aplikácii sledovať len dáta určené pre neho. Ponúkame dve verzie GSM modulov a to modul na 230 V, kde interval GPRS prenosov môže byť každých 5 minút. Druhá verzia GSM modulu pracuje na lithiovú batériu s intervalom ukladania údajov do EEPROM pamäte a GPRS prenos všetkých uložených dát je jedenkrát za sedem dní. V praxi uvedená verzia umožňuje i ľubovoľné nastavenie intervalu odosielania nameraných dát a to napríklad pri najbližšom zapnutí GSM a spojení cez GPRS. Tento zberný rádiový systém nie je limitovaný vzdialenosťou medzi meradlami a PC serverom. Firma ZEN-SERVIS spol. s r.o. využila v tejto aplikácií ďalšie možnosti A.W.S. a to ochranu nielen samotného meradla proti nežiaducej manipulácií, ale aj unikátny systém ochrany majetku užívateľa, napríklad ochranu bytu, objektu, osobných automobilov proti odcudzeniu a protipožiarná signalizácia. TECHNICKÉ DÁTA ZBERNÉHO MODULU GSM/GPRS ZENSERVIS ZADAKO Modul GSM/GPRS 230 V ZENSERVIS ZADAKO Modul GSM/GPRS LITHIUM BATÉRIA verzia 230 V alebo líthiová batéria so životnosťou 10 rokov krytie IP65 GSM/GPRS 900/1800/1900 MHz GPRS spostredkováva prenos dát každých 5 minút, alebo 1x týždenne poprípade v ľubovoľne požadovanom intervale GSM modul - 3 band prevádzková teplota od -10 C do +50 C

7 RÁDIOVÝ ZBER DÁT TECHNOLÓGIOU GSM/GPRS Verzia prenosu dát každých 5 minút na portál do PC serveru - napájanie modulu z dôvodu častého odosielania dát je 230 V. 868 MHz max. 300 m ALARM VZDIALENOSŤ BEZ OBMEDZENIA ALARM FAKTÚRA PRE UŽÍVATEĽA
