Požární armatury pro dopravu vody od zdroje na požár

Transkript

1 Požární armatury pro dopravu vody od zdroje na požár

2 ZDROJE VODY - uzavřené = vodovodní potrubní sítě s vyústěním pro připojení hadic prostřednictvím požárních hydrantů: hydranty - vnější - podzemní - nadzemní - vnitřní - nástěnné - otevřené - přirozené: řeky, potoky, rybníky a jezera - víceúčelové: přehrady, nádrže pro provozní vodu, vodojemy, koupaliště, plavecké bazény, studny s vydatným pramenem - umělé: požární vodovod, požární studna, požární nádrž

3 ZDROJE VODY UZAVŘENÉ VNĚJŠÍ Podzemní hydrant - jsou umístěny pod úrovní terénu, - je trvale napojen na tlakové rozvodné potrubí, které má funkční součásti chráněny krytem nebo deskou na úrovni terénu, - jejich výtokové hrdlo, na které se připojuje hydrantový nástavec, a zakončení vřetena ovládací armatury pro průtok vody jsou umístěny v litinové schránce zapuštěné pod úrovní terénu a je kryta poklopem, který se otvírá pomocí klíče, - kromě průměru připojovací příruby (např. JS 80 ) se také uvádí tzv. krycí hloubka vzdálenost od poklopu podzemního hydrantu k vodovodnímu potrubí ( např. 0,97 m), - výhodou je, že nepřekážejí nad terénem, - jejich umístění se označuje předepsaným způsobem a nesmí být znepřístupněny (např. stáním vozidel), - nevýhodou je nutnost použití další armatury hydrantového nástavce.

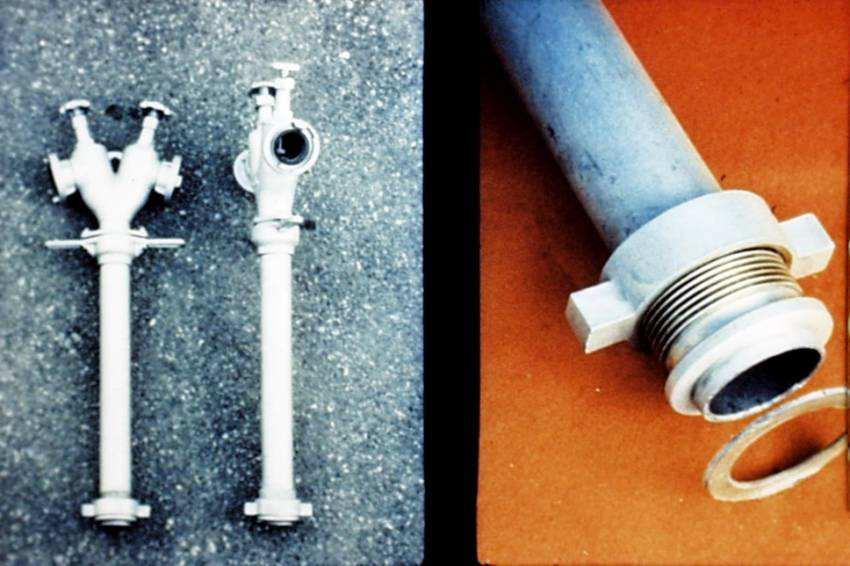

4 ZDROJE VODY UZAVŘENÉ VNĚJŠÍ Hydrantový nástavec - je charakterizován jako snímatelné zařízení ustavené na podzemní požární hydrant k odběru vody. Jedná se v podstatě o výtokový stojan, upravený ve spodní části pro připojení na výtokové hrdlo podzemního hydrantu a opatřený v horníčásti ventily s výtokovými hrdly s tlakovými hrdlovými spojkami po připojení hadic. Hydrantový nástavec je vyroben převážně ze slitiny lehkých kovů. Základníčásti nástavce je trubka, ve své horníčásti vybavena rukojetí. V tomto prostoru, pomocí víka ucpávky a pojišťovacího kroužku, je připevněna otočná hlava nástavce opatřená dvěma ventily, výtokové strany pak hrdlovými tlakovými spojkami 75. Nad dosedací plochou dolní části trubky je připevněna závitová objímka s upínací matkou. Nedílnou součástí této části nástavce je kožené těsnění.

5 ZDROJE VODY UZAVŘENÉ VNĚJŠÍ Hydrantový nástavec

6 ZDROJE VODY UZAVŘENÉ VNĚJŠÍ Klíč k podzemnímu hydrantu - je nedílným příslušenstvím požárního hydrantového nástavce, - slouží k otevírání poklopu podzemního hydrantu, - k ovládání vřetene ventilu podzemního hydrantu. Má tvar velkého písmene T. Rameno o rozpětí 430 mm, ø22 mm, na jednom z konců zploštělé a zahnuté v úhlu 45. Svarem je spojeno s tyčí o průměru ø22 mm. Spodní konec tyče je zakončen hlavou klíče s jehlancem. Jehlanec je čtyřhranný o světlosti 27 mm, kuželový v poměru 1:10. Celková délka klíče je mm. Hmotnost jednoho klíče je cca 5 kg.

7 ZDROJE VODY UZAVŘENÉ VNĚJŠÍ Nadzemní hydrant - jsou to v podstatě armatury, které jsou pomocí přírub trvale připojeny k vodovodní síti s jedním nebo více výtoky nad úrovní terénu, - zásadní rozdíl oproti podzemním hydrantům je v tom, že tvoří výtokový stojan umístěný nad terénem, - výtokový stojan je opatřen čepovými tlakovými spojkami příslušných rozměrů pro možnost připojení tlakových hadic průměru 52 mm, 75 mm, - osou stojanu prochází vřeteno, které ovládá regulační armaturu pro průtok vody, - vřeteno je upraveno v horníčásti pro nasazení klíče, který se používá k regulaci vody, - je výhodnější než hydrant podzemní především v tom, že ho lze užít bez dodatečných armatur a je snadněji vidět jeho umístění.

8 ZDROJE VODY UZAVŘENÉ VNĚJŠÍ Klíč k nadzemnímu hydrantu - slouží k ovládání nadzemního hydrantu. Jeden konec klíče je půlkruhovitě zahnutý se zobcem k otáčení vřetene hydrantu, druhý konec má v rozšířenéčásti tříhranný otvor pro uvolňování víček na výpustných hrdlech hydrantu a je zakončen čtyřhranem pro odvodnění.

9 ZDROJE VODY UZAVŘENÉ VNITŘNÍ Nástěnný hydrant - jsou umístěny v budovách, - jsou to výtokové regulovatelné armatury připojené na rozvodné potrubí tlakové vody v budově, - jsou to většinou klasické ventily opatřené na výtokové straně hrdlovými tlakovými spojkami ø52 mm nebo ø25 mm, - nástěnné hydranty jsou umístěny ve skříni nástěnného hydrantu, - společným znakem těchto skříní je barevné provedení a jsou vybaveny příslušenstvím, které tvoří obvykle tlakové hadice příslušného průměru a délky s napojenou proudnicí. Všechny požární hydranty mají povolený přetlak do 1MPa.

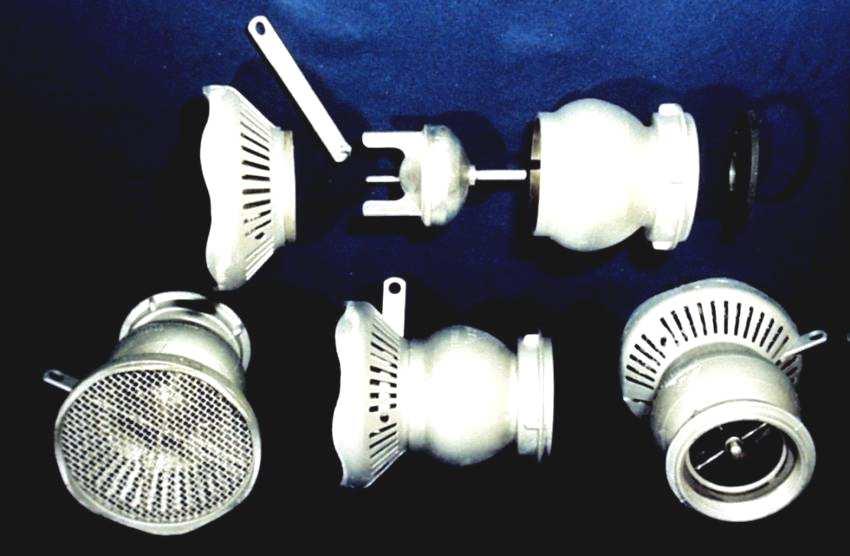

10 TECHNICKÉ PROSTŘEDKY PRO VEDENÍ VODY POŽÁRNÍ SACÍ KOŠČSN zařízení, které připojením na sací hadici zamezuje přístupu hrubých nečistot do čerpadla, umožňuje sání kapaliny a zabraňuje náhlému poklesu vodního sloupce ze sacího řádu. Skládá se z: - tělesa (1), - koše (6), - páky (5), - zpětného ventilu (2), - těsnění (7). Vyroben je ze slitiny lehkých kovů. Vstupní plocha má otvory 2,5 x větší než je průtokový průřez sacího potrubí.

11 TECHNICKÉ PROSTŘEDKY PRO VEDENÍ VODY POŽÁRNÍ SACÍ KOŠČSN

12 TECHNICKÉ PROSTŘEDKY PRO VEDENÍ VODY POŽÁRNÍ SACÍ KOŠČSN

13 TECHNICKÉ PROSTŘEDKY PRO VEDENÍ VODY SACÍ POŽÁRNÍ HADICE (savice) ČSN slouží pro vytvoření sacího řádu, kterým je dopravována voda z volného vodního zdroje do čerpadla. Savice jsou vyráběny z vrstev pryže asi 2 mm silných, prokládaných tkanými vrstvami příze. (konopné, lněné, bavlněné ap.). Konstrukce savice tvoří šroubovice z ocelového drátu, protože při sání musí při vnitřním podtlaku vydržet normální barometrický tlak. Vnější ocelová konstrukce má pouze funkci ochrannou. Každá savice je navázána na jednom konci závitovým hrdlem na druhém hrdlem s maticí. Vyrábějí se (stejně jako sací koše) v průměrech: 110, 125 a 150mm.

14 TECHNICKÉ PROSTŘEDKY PRO VEDENÍ VODY SACÍ POŽÁRNÍ HADICE (savice) ČSN V dnešní době se vyrábí i sací hadice z lehčích materiálů jako je například PVC polymer s butyl kaučukem. Tyto savice jsou oproti starším daleko lehčí, váží okolo 6,5 kg na rozdíl od starších, které váží kolem 12 kg.

15 TECHNICKÉ PROSTŘEDKY PRO VEDENÍ VODY SACÍ POŽÁRNÍ HADICE (savice) ČSN

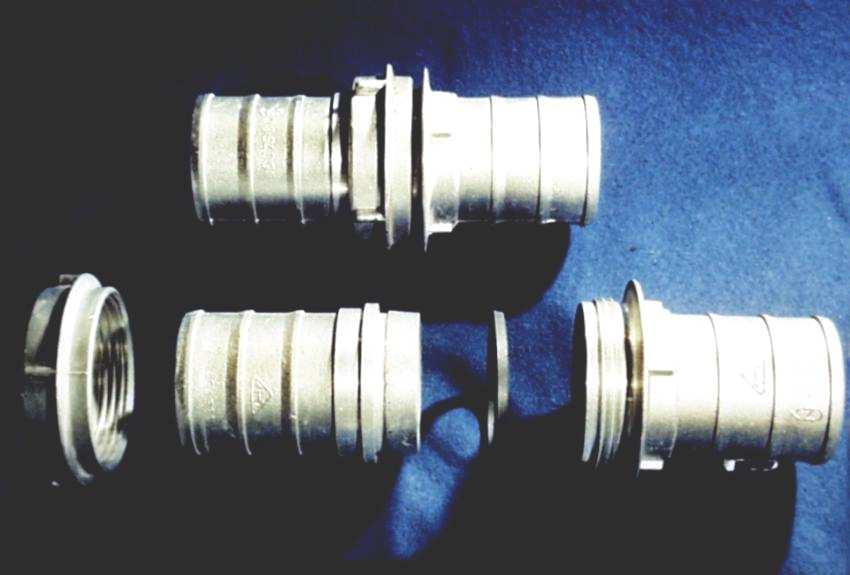

16 TECHNICKÉ PROSTŘEDKY PRO VEDENÍ VODY SACÍ POŽÁRNÍ HADICE (savice) ČSN Sací hadicové šroubení Sací hadicové šroubení je nedílnou součástí sacích hadic jmenovité světlosti 110 a 125 mm. Šroubení je zhotoveno ze slitin lehkých kovů. Slouží pro vzájemné těsné spojování a rozpojování sacích hadic. Skládá se: - ze závitového hrdla, - těsnění, - hrdla, - přesuvné matice.

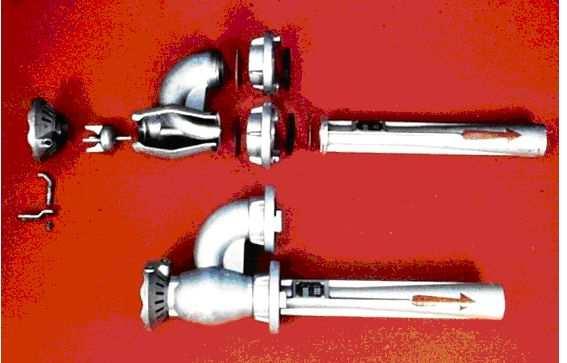

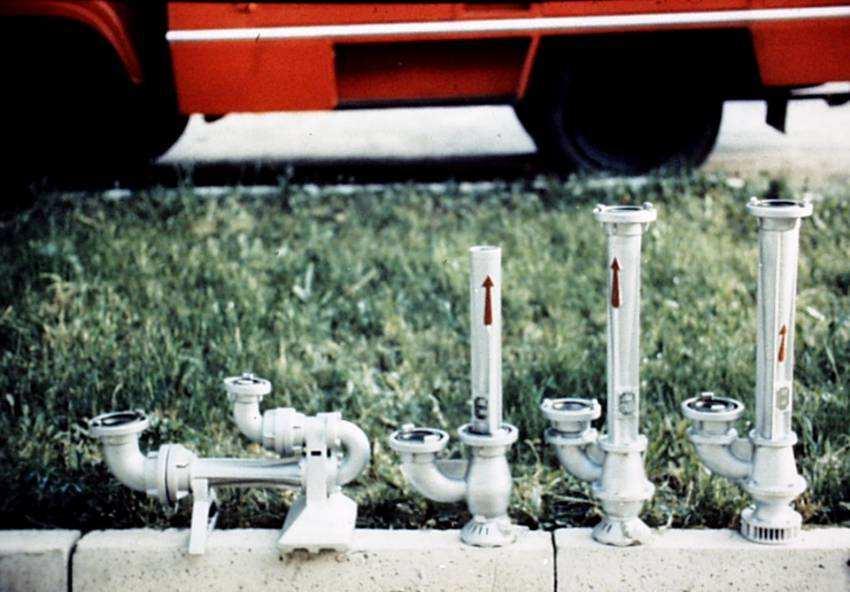

17 TECHNICKÉ PROSTŘEDKY PRO VEDENÍ VODY POŽÁRNÍ EJEKTOR Ejektor je proudové čerpadlo, které slouží k čerpání znečištěné vody a k čerpání vody z vyšších sacích výšek než je největší možná sací výška odstředivého čerpadla.

18 TECHNICKÉ PROSTŘEDKY PRO VEDENÍ VODY POŽÁRNÍ EJEKTOR Rozeznáváme dva základní typy požárních ejektorů : ležaté - hlavní osa trysky je rovnoběžná s hladinou kapaliny, - mají přívodní vedení tvořené hadicí C a výstupní hadicí B, - nemá zpětný ventil. stojaté - hlavní osa trysky je kolmá na vodní hladinu. - připojuje se hadicemi B, - má zpětný ventil s pákou. Maximální sací výška ejektoru je 20 m. Směr proudění vody je na ejektoru vyznačen šipkou. Účinnost ejektoru je přibližně 25 %.

19 TECHNICKÉ PROSTŘEDKY PRO VEDENÍ VODY POŽÁRNÍ EJEKTOR Pracuje na principu proudového čerpadla, a to tak, že vháníme (stříkačkou nebo hydrantem) pod tlakem vodu do trysky, ze které proudí značnou rychlostí do zvlášť upravené trubice (difuzéru). Jak tryska, tak ústí difuzéru jsou v sací komoře ejektoru. Obojí je obklopeno vodou z vodního zdroje. Rozšířené ústí difuzéru se za touto komorou zužuje v délce, která je v určitém poměru k zúženému průměru, a na konci se opět táhle rozšiřuje. Vodní proud trysky vytvoří v zúženém prostoru difuzéru píst a v sací komoře nastane podtlak. Následkem toho vniká voda z vodního zdroje do ústí difuzéru, a to mezikružím mezi tělesem trysky a vstupním tělesem difuzéru. Voda dosáhne určité rychlosti, která se při další cestě difuzérem mění v tlak. Nastává zde změna pohybové energie v energii tlakovou

20 TECHNICKÉ PROSTŘEDKY PRO VEDENÍ VODY POŽÁRNÍ EJEKTOR

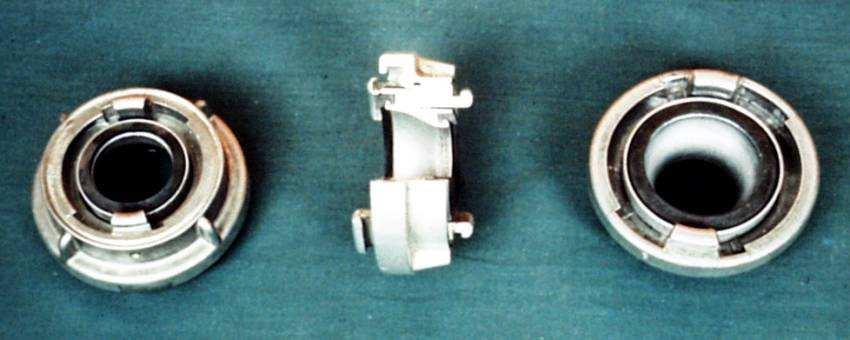

21 VÝTLAČNÉ PŘÍSLUŠENSTVÍ TLAKOVÉ POŽÁRNÍ HADICE A POŽÁRNÍ SPOJKY ČSN , ON , ČSN a ČSN Tkané (známé pod názvy: surové, režné nebo konopné), vyrobeny jsou z konopné, lněné nebo z obojí příze. Používají se velmi zřídka. Izolované vyrobené z polyamidového a polyesterového hedvábí s bezešvou pryžovou vložkou. Dále jsou kombinované s polyuretanovou vložkou a kombinované s vložkou z polyesterového elastomeru Hytrel, nebo jsou speciálně povrstveny pryží v tmavě červené barvě s názvem Techmatex. Takové hadice jsou odolné většině chemikálií.

22 VÝTLAČNÉ PŘÍSLUŠENSTVÍ TLAKOVÉ POŽÁRNÍ HADICE A POŽÁRNÍ SPOJKY ČSN , ON , ČSN a ČSN Rozdělení: Podle průměrů se tlakové hadice dělí do 4 skupin. Jednotlivé průměry je možno označit v [mm], popř. se užívá označení pomocí písmen velké abecedy. Jednotlivé užívané průměry jsou následující: - 25mm typ D - 52mm typ C - 75mm typ B - 110mm typ A

23 VÝTLAČNÉ PŘÍSLUŠENSTVÍ TLAKOVÉ POŽÁRNÍ HADICE A POŽÁRNÍ SPOJKY ČSN , ON , ČSN a ČSN TYP D - 25mm Používají se většinou jako součást vybavení skříní nástěnných hydrantů. Dodávají se v délkách m podle dohody. Tlaky v hadicích: - pracovní 1,4MPa, - zkušební 2,0MPa, - destrukční 4,9MPa. Rozsah pracovních teplot -30 až +50 C. Hmotnost dílu o délce 10m je 1,9kg (bez tlakových hadicových spojek). Zkoušení těchto hadic se provádí 1x za rok tlakem 0,8MPa po dobu 5 minut.

24 VÝTLAČNÉ PŘÍSLUŠENSTVÍ TLAKOVÉ POŽÁRNÍ HADICE A POŽÁRNÍ SPOJKY ČSN , ON , ČSN a ČSN TYP C - 52mm Používají pro vytvoření útočného vedení od rozdělovače k proudnicím, jako součást vybavení skříní nástěnných hydrantů 52, u některých přívěsných hasicích přístrojů apod. Tyto hadice se vyrábějí v normalizované délce 20 m. Obsah vody v hadici cca 42 litrů.

25 VÝTLAČNÉ PŘÍSLUŠENSTVÍ TLAKOVÉ POŽÁRNÍ HADICE A POŽÁRNÍ SPOJKY ČSN , ON , ČSN a ČSN TYP B - 75mm používají se většinou pro: - vytvoření dopravního vedení od vodního zdroje k rozdělovači, - při dálkové dopravě vody mezi čerpadly, - při doplňování nádrží apod. Používají se nejčastěji v normalizovaných délkách 20 m a také 5 m. Obsah vody v 20m hadici je cca 82 litrů.

26 VÝTLAČNÉ PŘÍSLUŠENSTVÍ TLAKOVÉ POŽÁRNÍ HADICE A POŽÁRNÍ SPOJKY ČSN , ON , ČSN a ČSN TYP A - 110mm vzhledem k značné hmotnosti těchto hadic by ruční manipulace s nimi byla příliš namáhavá. Používají se v hadicových vozech při vytváření dopravního vedení umožňujícího v součinnosti s výkonnými čerpacími agregáty dálkovou dopravu velkého množství vody. Vyrábějí se v délce 25 m.

27 VÝTLAČNÉ PŘÍSLUŠENSTVÍ TLAKOVÉ POŽÁRNÍ HADICE A POŽÁRNÍ SPOJKY ČSN , ON , ČSN a ČSN Typ hadice Délka dílu (m) (max) Plochá šíře cca (mm) Hmotnost 20 m dílu včetně spojky (kg) Pracovní tlak (MPa) Zkušební tlak (MPa) Destrukční tlak (MPa) Tepelná odolnost ( 0 C) Polyamidová Hytrel Super Ø 52 mm (C) ,4 1,6 2,0 4, C Polyamidová Hytrel Super Ø 75 mm (B) ,2 1,6 2,0 4,9 Techmatex Ø 52 mm (C) ,6 1,6 2,4 4,5 Techmatex Ø 75 mm (B) ,9 1,6 2,4 3, C krátkodobě až C

28 VÝTLAČNÉ PŘÍSLUŠENSTVÍ HADICOVÝ ROZDĚLOVAČ ČSN Slouží k rozdělení dopravního vedení na tří útočné proudy. Vtokové hrdlo má Ø 75, dvě výtoková Ø 52 a jedno Ø 75, které je opatřeno hadicovým přechodem 75/52. Výtoková hrdla jsou ovládána vřetenovým přechodem kulovými uzávěry, které musíme povolovat jen pozvolna.

29 VÝTLAČNÉ PŘÍSLUŠENSTVÍ HADICOVÝ SBĚRAČ - armatura pro spojení dvou nebo více dílů hadic = sjednocení průtoku ze dvou nebo více hadic obvykle do jednoho výtokového hrdla.

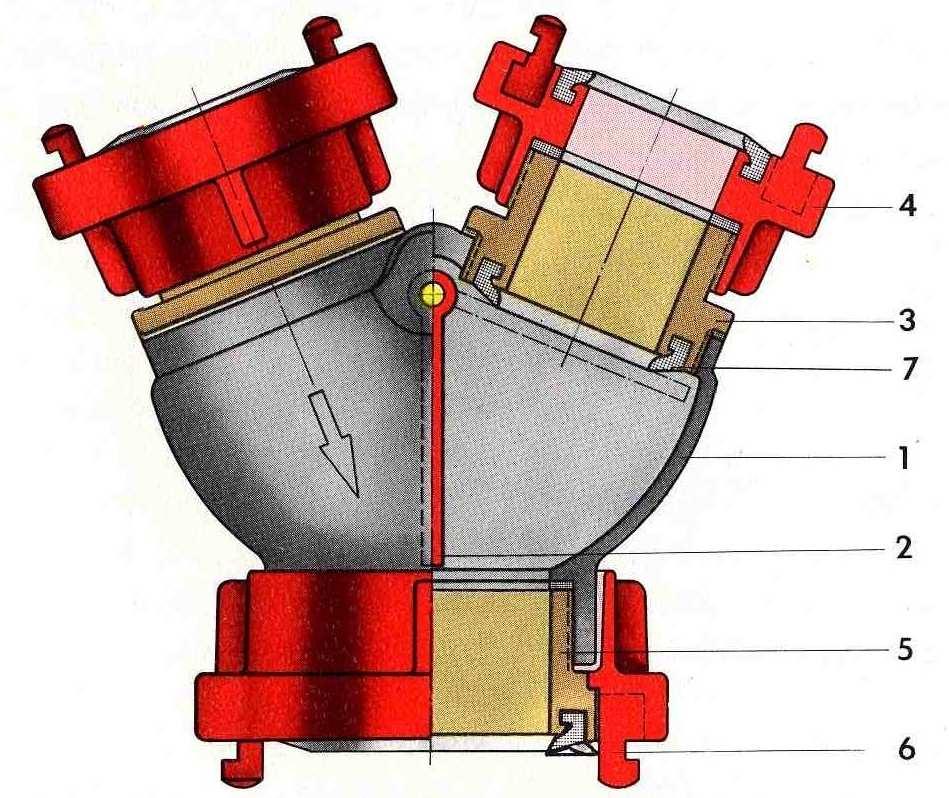

30 VÝTLAČNÉ PŘÍSLUŠENSTVÍ HADICOVÝ SBĚRAČ AWG

31 VÝTLAČNÉ PŘÍSLUŠENSTVÍ HADICOVÝ PŘECHOD 75/52 ČSN Slouží k redukci průtokového průřezu Ø 75 na Ø 52mm. Používá se např. u prostředního hrdla rozdělovače.

32 VÝTLAČNÉ PŘÍSLUŠENSTVÍ VÍČKO TLAKOVÉ SPOJKY ČSN Slouží k uzavírání výtlačných hrdel stříkaček a hydrantů. Vyrábí se v Ø75 nebo Ø52. Je složeno je z pláště, kloboučků, pojistného kroužku a těsnění.

33 VÝTLAČNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ PŘETLAKOVÝ VENTIL - zabraňuje vzniku tlakových rázů v hadicích při uzavírání proudů. Ventil se užívá v tlakovém příslušenství požárních stříkaček a zapojuje se do dopravního hadicového vedení vždy, hrozí-li nebezpečí vzniku tlakových rázů, nebo požaduje-li se udržení stále stejného tlaku i za měnících se provozních podmínek. Vtokové a výtokové hrdlo má spojku o Ø 75 stejně jako hrdlo prostřední, které slouží pro odvod přebytečné vody. Velikost provozního tlaku lze nastavit ručním kolečkem na stupnici přetlaku v rozmezí od 0,3 1,6 MPa.

34 VÝTLAČNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ PŘETLAKOVÝ VENTIL V tělese ventilu je talíř ventilu (1) spojen s pístem (2) a tlakem vody přitlačován do sedla ventilu. Válec nad pístem je rozdělen. Horní polovina je napojena přímo na vtok vody a tvoří tlakovou komoru (3), kde se projeví okamžitě zvýšení tlaku. Komora je uzavřena membránou (4), na kterou tlačí pružina (5) spojená s pístkem (6), jehož pohyb otevírá spodní komoru. Voda o zvýšeném tlaku vchází do tlakové komory, nadzvedává membránu, ta stlačuje pružinu a zároveň zvedá pístek. Pístek otevírá odtok ze spodní komory (7) do přepadu. Ve spodní komoře se sníží tlak, píst zvedá talíř ze sedla tak dlouho dokud se tlaky nevyrovnají.

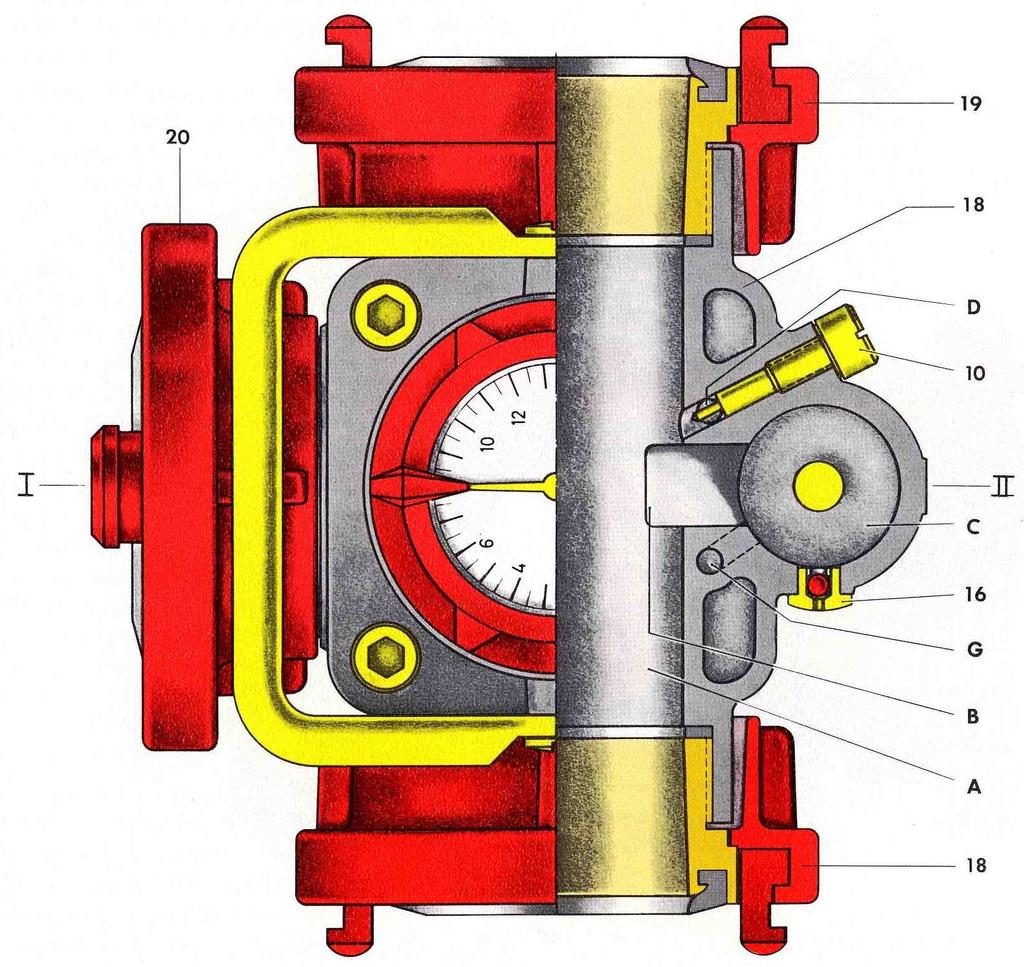

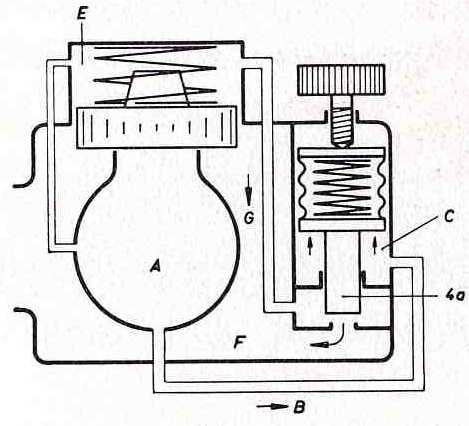

35 VÝTLAČNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ PŘETLAKOVÝ VENTIL AWG

36 VÝTLAČNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ PŘETLAKOVÝ VENTIL AWG - stav ZAVŘENÝ

37 VÝTLAČNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ PŘETLAKOVÝ VENTIL AWG - stav OTEVŘENÝ POMOCNÝ VENTIL

38 VÝTLAČNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ PŘETLAKOVÝ VENTIL AWG - stav OTEVŘENÝ

39 Proudnice plnoproudé sprchové mlhové clonové kombinované pěnotvorné (střední a těžká pěna) vysokotlaké lafetové plynové

40 VÝTLAČNÉ PŘÍSLUŠENSTVÍ PROUD - tok hasiva vycházející z proudnice určitou rychlostí, pod určitým tlakem. Podle tvaru výstřikové hubice může být: - plný proud, celistvý (kompaktní), je to proud s téměř rovnoběžnými okraji, užívaný pro dosažení co největšího dostřiku nebo síly, - sprchový proud (tříštěný), zahrnuje všechny formy tříštění proudu mezi plným proudem a vodní mlhou. Je to voda vycházející z hubice v rozptýleném stavu, aby se dosáhlo co největšího rozptýlení hasiva,

41 VÝTLAČNÉ PŘÍSLUŠENSTVÍ PROUDNICE a HUBICE -ČSN ISO 8421 Proudnice - je zařízení užívané na konci tlakového vedení pro tvarování a usměrňování proudu hasiva. Hubice - je zařízení na výtokovém konci hadice nebo proudnice, které zmenšuje její průměr a tím zvyšuje rychlost vody. Proudnici ve významu technického prostředku můžeme charakterizovat jako speciální výtokovou armaturu, která se obvykle napojuje na konec tlakového hadicového vedení většinou za účelem zvětšení dostřiku hasiva a jeho usměrnění do požadovaného směru nebo místa, k vytvoření požadované formy výstřiku (např. plný proud, sprchový proud apod.) nebo také k úpravě hasební látky (např. pěnotvorné proudnice).

42 VÝTLAČNÉ PŘÍSLUŠENSTVÍ PLNOPROUDÁ POŽÁRNÍ PROUDNICE 75 ČSN Je určena k zásahům, kde je zapotřebí značné množství vody. Hlavní částí proudnice je v podstatě trubka, která má na vtokovéčásti spojku 75 a výtoková je zúžená s našroubovanou hubicí.

43 VÝTLAČNÉ PŘÍSLUŠENSTVÍ PLNOPROUDÁ POŽÁRNÍ PROUDNICE 75 ČSN Průtok [l/min] Druh proudu Průměr hubice (mm) 0,2 Tlak před proudnicí [MPa] 0,4 0,5 0,6 0,8 1,0 plný plný plný Výstřiková charakteristika Náměr Tlak před proudnicí [MPa] Max. délka dostřiku [m] pro hubice [mm] Max. výška dostřiku [m] pro hubice [mm] , , Náměr úhel ve stupních, který svírá podélná osa proudnice s vodorovnou rovinou.

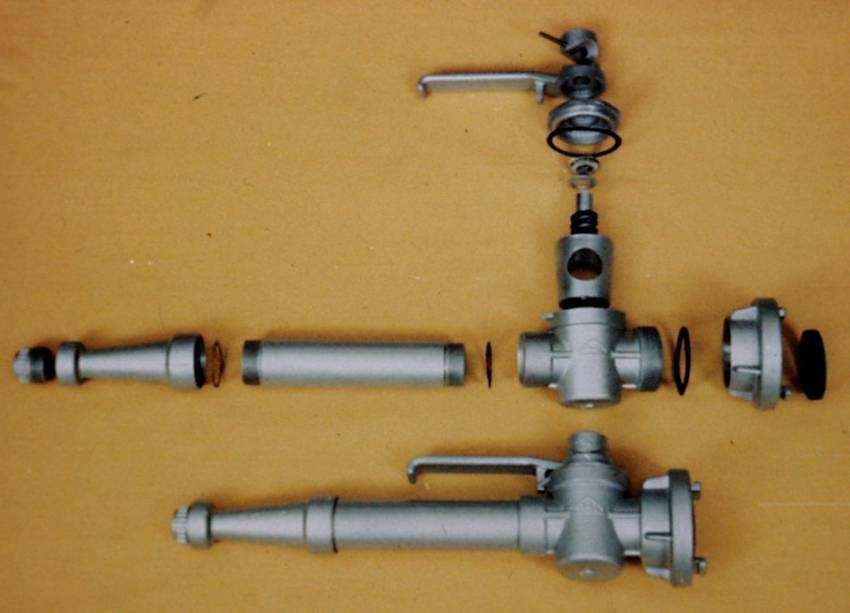

44 VÝTLAČNÉ PŘÍSLUŠENSTVÍ PLNOPROUDÁ POŽÁRNÍ PROUDNICE 52 ČSN Konstrukční provedení je téměř stejné jako u předešlého typu, zde je navíc v trubce umístěn uzavírací kohout. Proudnici je nutno uzavírat zvolna aby nedošlo v hadicovém vedení k vodnímu rázu.

45 Ukázka kombinované proudnice kompaktní proud

46 VÝTLAČNÉ PŘÍSLUŠENSTVÍ PROUD - mlhový - vzniká mechanickým rozptýlením tekutin na malé kapičky. Kvalita rozprášení vody se posuzuje podle velikosti vodních kapek (obvykle 0,1 až 0,8 mm). Čím menší je průměr kapének, tím větší je povrchová plocha, která pohlcuje teplo, tj. zvětšuje se chladící účinek vody. Současně se tím, že kapénky se dlouho vznášejí ve vzduchu, chrání i okolní předměty a zabraňují tak šíření tepla sáláním. - clonový - je charakterizován jako celistvý nebo rozprášený proud hasiva, chránící hasiče nebo zařízení proti žáru.

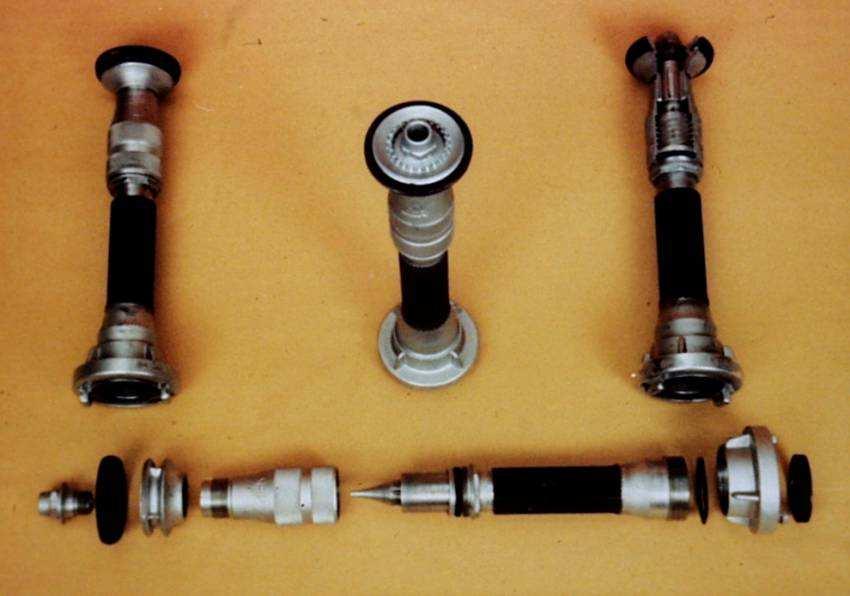

47 VÝTLAČNÉ PŘÍSLUŠENSTVÍ CLONOVÁ POŽÁRNÍ PROUDNICE 52 ČSN Řez proudnici: - horní obrázek znázorňuje uzavřenou proudnici, - dolní obrázek představuje průchod vody plným proudem a jeho částečné rozdělení na obvod vnitřního otvoru a úpravu výstřikového kužele (clony).

48 VÝTLAČNÉ PŘÍSLUŠENSTVÍ CLONOVÁ POŽÁRNÍ PROUDNICE 52 ČSN Umožňuje vytvoření vodní clony ve formě kužele s vrchol. úhlem Clonový kužel je bu ď celistvý nebo v podobě rozprášené vody. U této proudnice můžeme nastavit nejen vodní clonu, ale i plný proud, nebo kombinaci obou.

49 Ukázka kombinované proudnice tříštěný clonový proud

50 Vysokotlaké proudnice Využívají vysokého výstupního tlaku 4 MPa Zvýší se tím hasební efekt Speciální hadice na navijáku až 60m Pistolový tvar Plynulá volba kompaktní tříštěný proud v rukojeti Plynulý uzávěr vody aby nedocházelo k rázu

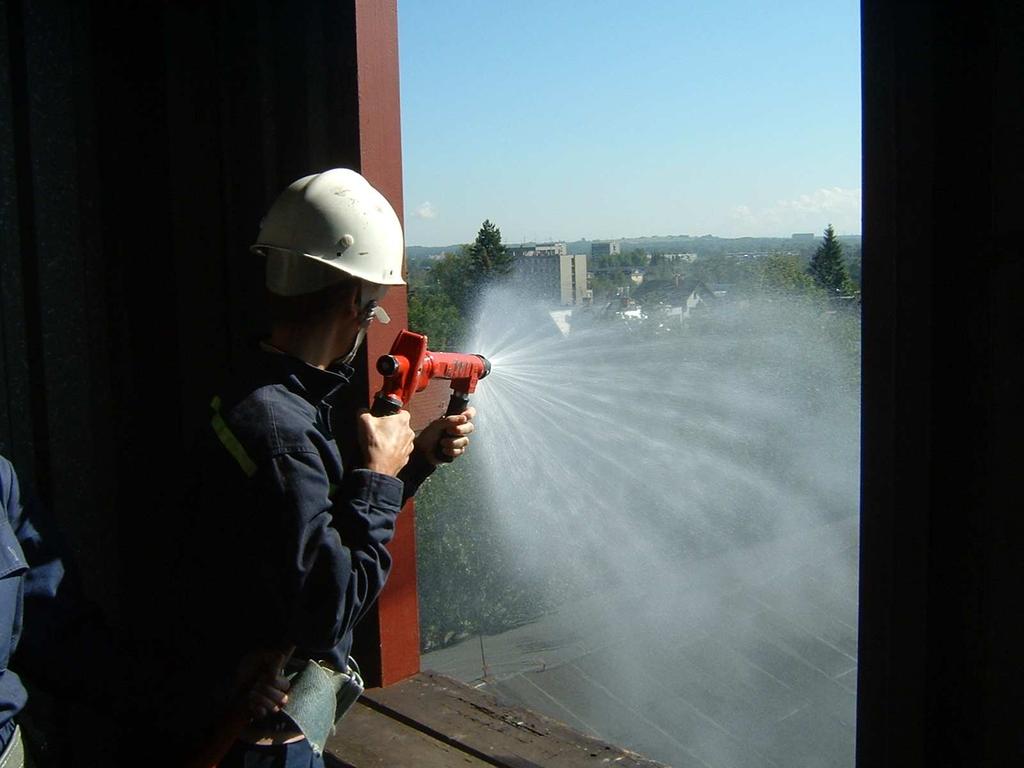

51 Vysokotlaká proudnice

52 Lafetové proudnice - přenosné - stabilní Dosažitelná výška 67 m při 7 bar 4 připojení l/min dosah 120 m

53 VÝROBA PĚNY

54 VÝROBA PĚNY

55 VÝROBA PĚNY Číslo napěnění je číslo vyjadřující kolikrát se zvětší objem daného množství roztoku vody a pěnidla přisátím vzduchu a vytvořením pěny. Podle čísla napěnění se hasicí pěna dělí na: - těžkou - číslo napěnění do 20, - střední -číslo napěnění 20 až 200, - lehkou - číslo napěnění nad 200. Např. pokud vyrobíme z 1 litru pěnotvorného roztoku 80 litrů pěny, je číslo napěnění 80.

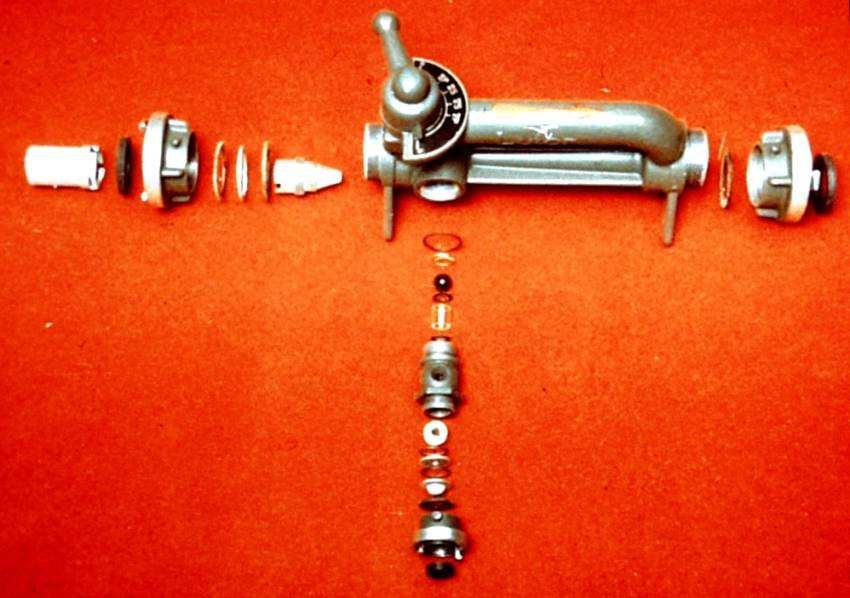

56 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ PŘIMĚŠOVAČ ČSN je proudový přístroj, který slouží k přímísení pěnidla do vody pro hašení těžkou nebo střední pěnou. Jedná se o starší typ přiměšovače, kde je možno regulovat hustotu vytvářeného roztoku pěnidla nastavením páky regulačního kohoutu. Těleso přiměšovače tvoří odlitek z lehké slitiny kovů. Vstupní i výstupníčást přiměšovače je opatřena našroubovanou spojkou 52, vstupníčást má navíc síto, které zabraňuje vnikání nečistot do trysky, umístěné v tělese přiměšovače. Sací hrdlo je opatřeno spojkou 25, za ní je síto a zpětný kuličkový ventil a slouží k připojení sací hadice pro pěnidlo.

57 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ PŘIMĚŠOVAČ ČSN

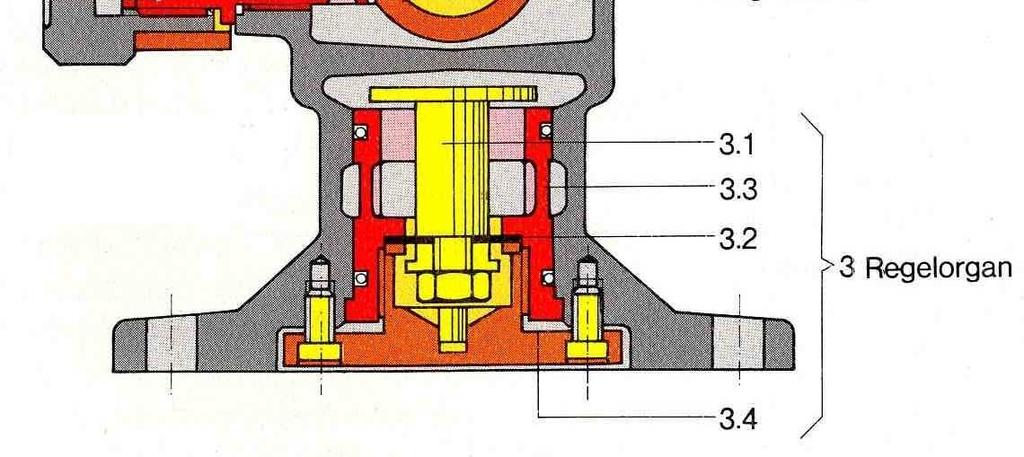

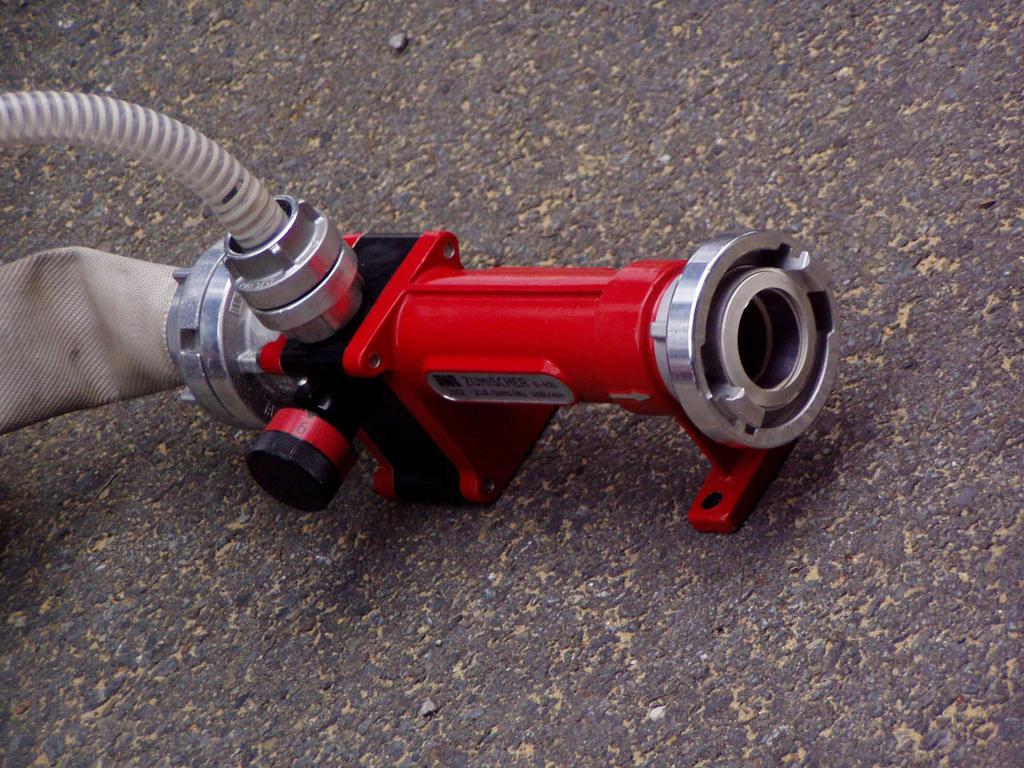

58 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ PŘIMĚŠOVAČ AWG

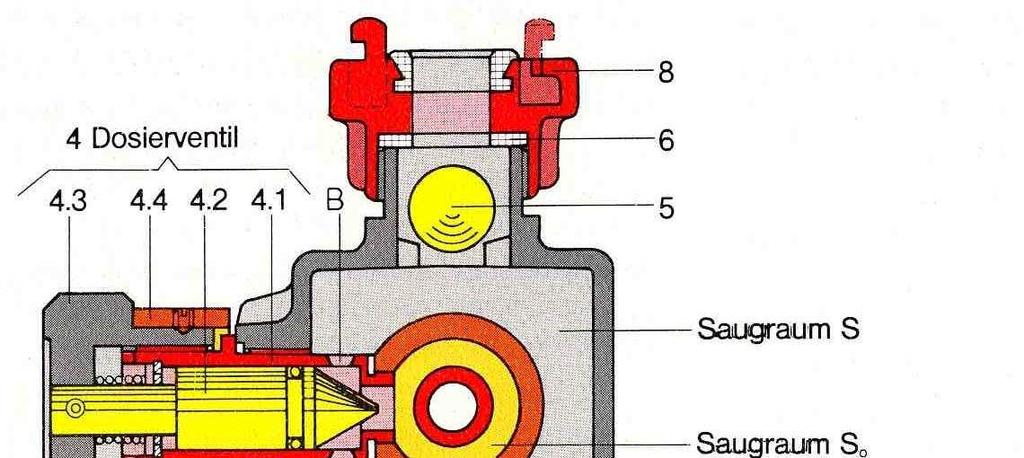

59 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ PŘIMĚŠOVAČ AWG

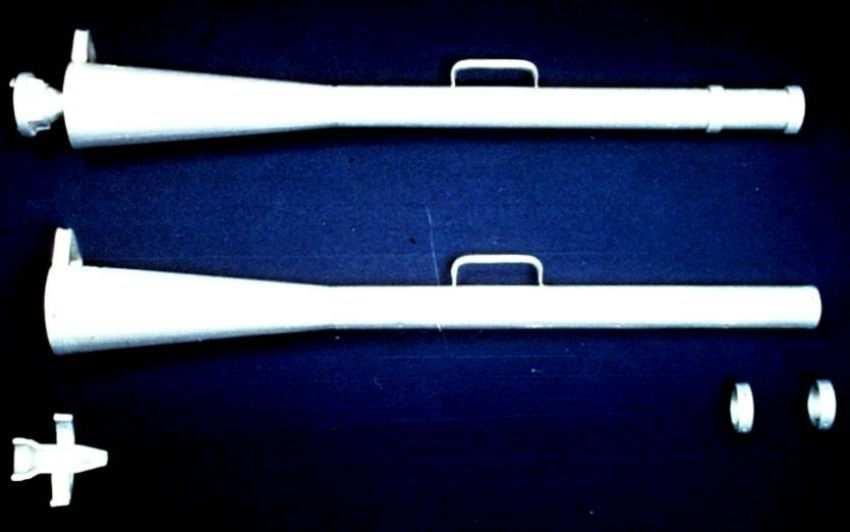

60 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ PĚNOTVORNÁ PROUDNICE 3, 6, 12 TPF slouží na výrobu a hašení těžkou pěnou. Proudnice je složena z: - pevné spojky 50 (75), - trysky, - směšovací trubky.

61 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ PĚNOTVORNÁ PROUDNICE 3, 6, 12 Typ Průtok roztoku P 3 P 6 P 12 Přetlak před proudnicí 320 l.min l.min l.min -1 0,6 MPa 400 l.min l.min l.min -1 0,8 MPa Dodávka pěny 2,2 m 3. min -1 5,1 m 3. min -1 10,0 m 3. min -1 0,6 MPa 3 m 3. min -1 6 m 3. min m 3. min -1 0,8 MPa Číslo napěnění 7,5 7,5 7,5 0,8 MPa Dostřik 22 m 30 m 40 m 0,8 MPa Hmotnost 2,5 kg 3,8 kg 6,8 kg Délka cca 945 mm cca 1100 mm cca 1240 mm Připojovací armatura tlaková hrdlová spojka 52 tlaková hrdlová spojka 52 tlaková hrdlová spojka 75

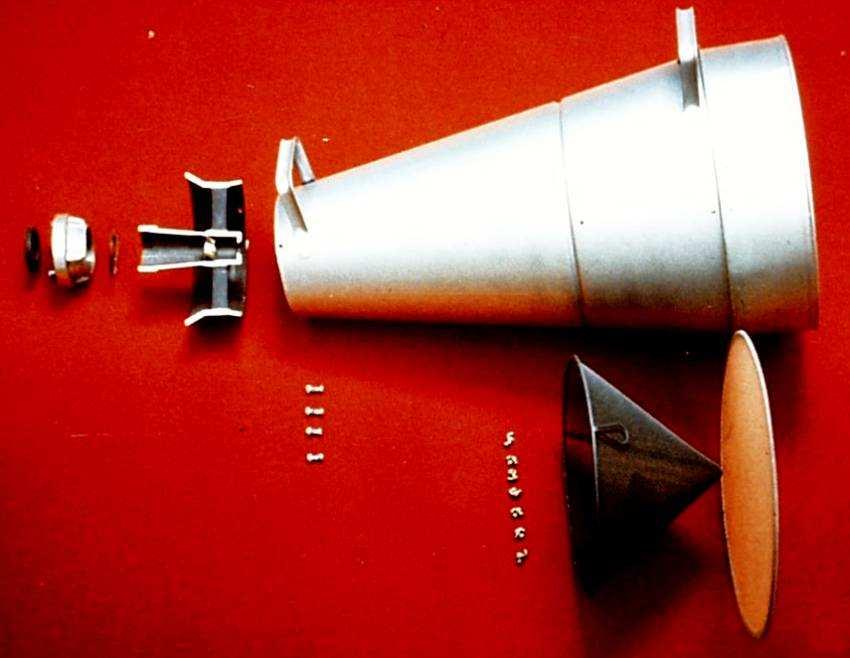

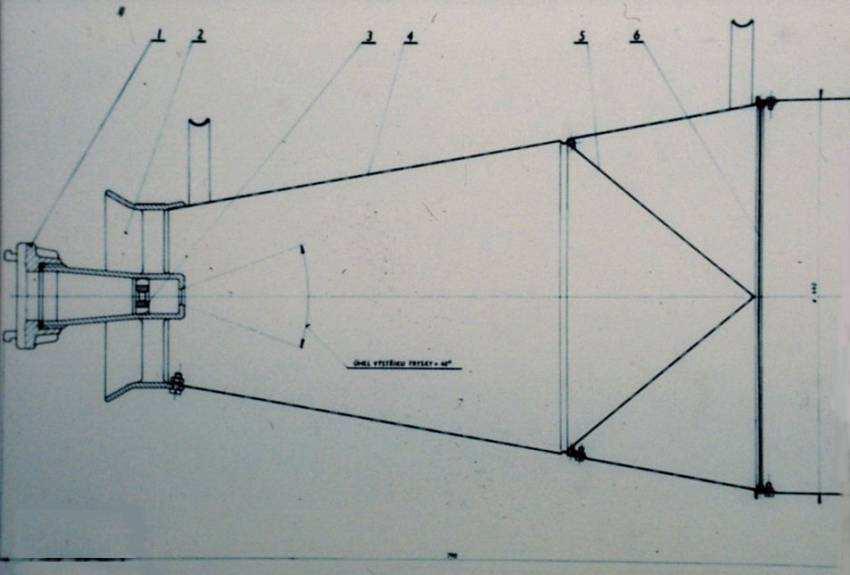

62 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ PĚNOTVORNÁ PROUDNICE typ POK 200 P

63 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ PĚNOTVORNÁ PROUDNICE NA TĚŽKOU PĚNU

64 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ PĚNOTVORNÁ PROUDNICE NA STŘEDNÍ PĚNU SP-20 - slouží k výrobě střední pěny. Proudnice je složena z: - vtokové hrdlo se spojkou 52mm a s tryskou, - směšovací trubka, - kuželové síto, - rovné síto, - rukojeť.

65 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ PĚNOTVORNÁ PROUDNICE NA STŘEDNÍ PĚNU SP-20 Základní parametry proudnice SP-20: Přetlak před proudnicí Průtok roztoku Dodávka pěny Hmotnost Délka 0,4 MPa 0,5 MPa 175 l.min l.min m 3.min m 3.min -1 cca 6 kg cca 800 mm

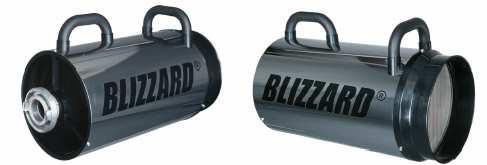

66 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ PĚNOTVORNÁ PROUDNICE NA STŘEDNÍ PĚNU - typ Blizzard 350 fy. POK

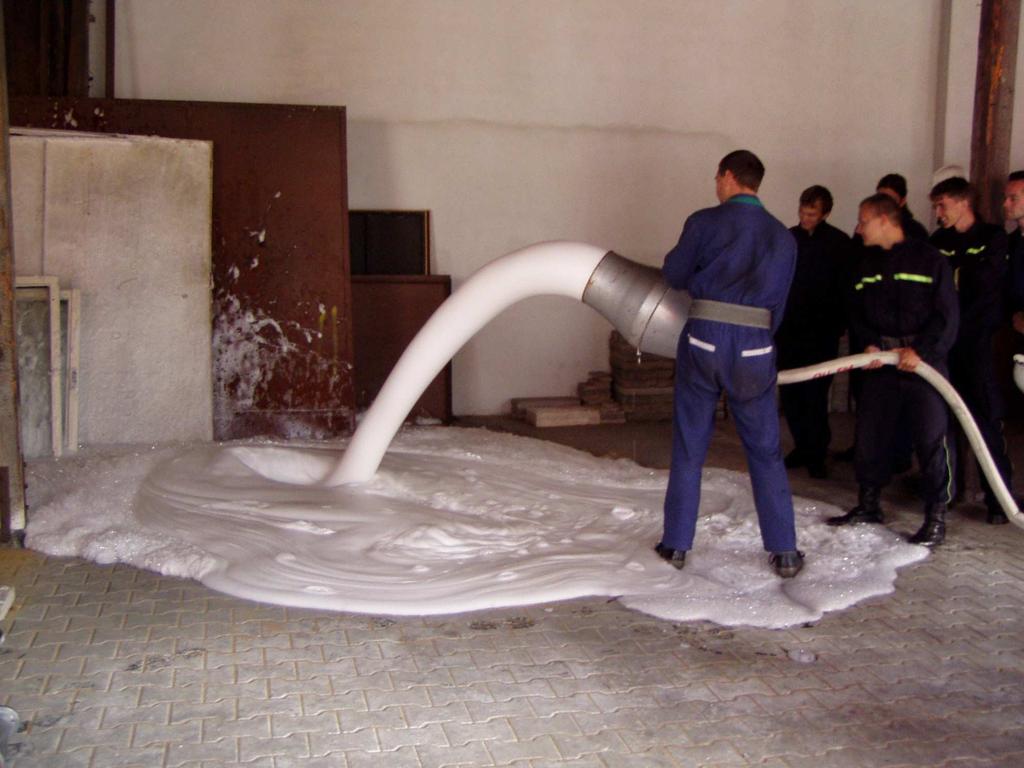

67 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ PĚNOTVORNÁ PROUDNICE NA STŘEDNÍ PĚNU - typ SP 350

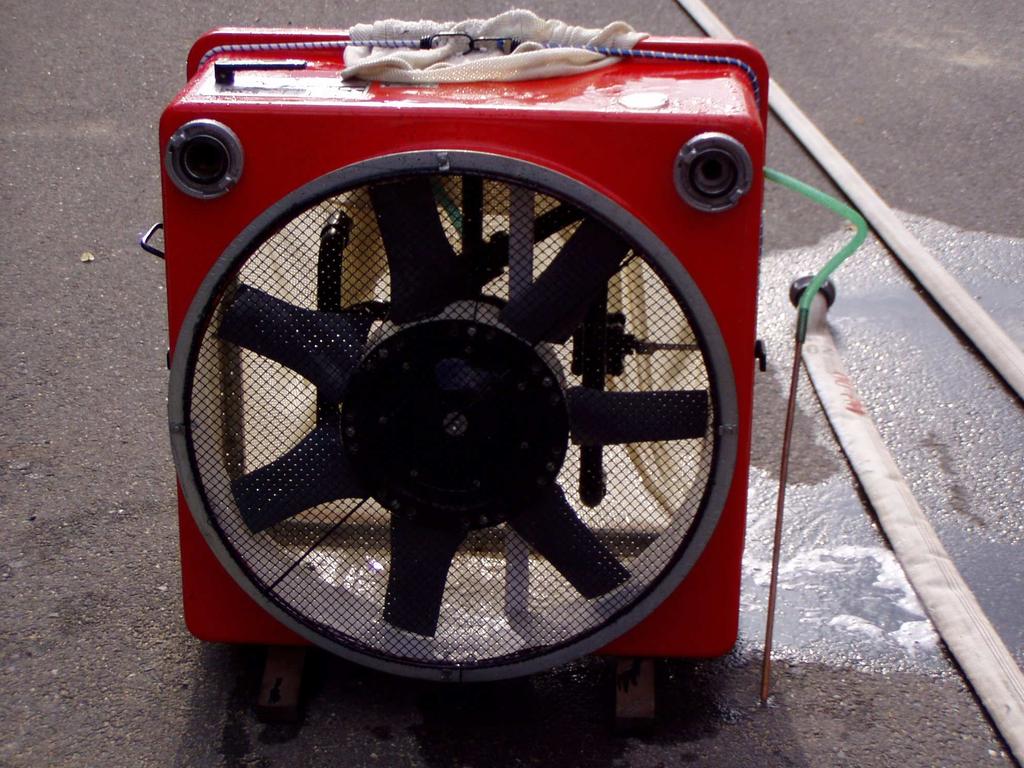

68 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ PĚNOMET s vlastním přiměšovačem - mechanický generátor pěny, je zařízení přiměšující pěnidlo do proudu vody pro vytvoření pěnotvorného roztoku a následně přiměšující stlačený vzduch, aby se vytvořila pěna. Pěnomet se skládá z následujících nejdůležitějších částí: - hnací motor, - ventilátor s difusorem a napěňovacími síty, - připojovací a rozvodné armatury a potrubí, - přiměšovač, - dopravní hadice (rukávec).

69 PĚNOTVORNÉ PŘÍSLUŠENSTVÍ PĚNOMET
