1 Produktový katalóg

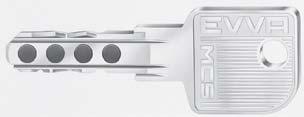

2 Bezpečnostné cylindrické vložky Produktový katalóg Bezpečnostné uzamykacie systémy MCS Systém s magnetickým kódovaním Predstavuje spojenie mechanických a magnetických prvkov. Pri otočení kľúčom vo vložke o 360 stupňov dôjde k dvojitej kontrole správnosti kombinácie. Neobmedzené množstvo kombinačných možností. Každý kľúč a cylindrická vložka sú unikátom, permanentné magnety zo špeciálnej zliatiny garantujú veľmi dlhú životnosť a nie je možné ich odmagnetovať bežnými prostriedkami, ochranné prvky z tvrdokovu proti vyhmataniu, odvŕtaniu a roztrhnutiu vložky, ochrana výroby duplikátu kľúčov patentovo chránené. 4. bezpečnostná trieda (certifikát NBU: T ) Špeciálne úpravy: ARS, BSZ, GEFE, SSW, ZR 3KS Systém s troma drážkami Tvorí ho 12 neodpružených stavítok a dve kontrolné lišty. Neobmedzené varianty pozdĺžnych profilov kľúča dovoľujú takmer neobmedzené kombinačné možnosti. Kľúč je použiteľný obojstranne, každý uzamykací systém je unikát, ochranné prvky z tvrdokovu proti vyhmataniu, odvŕtaniu a roztrhnutiu vložky, vysoká odolnosť voči znečisteniu mechanizmu cylindrickej vložky, ochrana výroby duplikátu kľúčov patentovo chránené. 4. bezpečnostná trieda (certifikát NBU: T100039/2008) Špeciálne úpravy: VARIO, ARS, BSZ, GEFE, SSW, ZR DUAL Systém s kombinovaným profilom Tvorí ho dvojitý pozdĺžny profil kľúča a 12 špeciálnych blokovacích stavítok. Pri zasunutí kľúča blokovacie segmenty skontrolujú správnosť kombinácie kľúča a umožnia zapadnúť uzatváracím prvkom z oboch strán valca vložky. Dôjde k otočeniu kľúča a tým aj valca cylindrickej vložky. Kľúč je použiteľný obojstranne, systém má ochranu proti vyhmataniu, odvŕtaniu a vytrhnutiu valca, veľký počet kombinačných možností, ochrana výroby duplikátov kľúčov patentovo chránené, výroba v modulovom stavebnicovom systéme SYMO. 4. bezpečnostná trieda (certifikát NBU: T100041/2008) Špeciálne úpravy: ARS, BSZ, SSW, ZR 2

3 Bezpečnostné cylindrické vložky Produktový katalóg ICS Systém s kódom vo vnútri profilu Tvorí ho do trinásť na sebe nezávislých odpružených stavítok. Konštrukcia úplne znemožňuje kopírovať kľúč. Dostupné v 4 Q Kľúč je použiteľný obojstranne, systém má ochranu proti vyhmataniu, odvŕtaniu a vytrhnutiu vložky, ochrana výroby duplikátov kľúčov patentovo chránené, ochrana proti SG metóde. 4. bezpečnostná trieda Patentovo chránený kľúč Špeciálne úpravy: ARS, BSZ, SSW, ZR EPS Rozšírený profilový systém Systém je tvorený špeciálnym rozšíreným pozdĺžnym profilom v kombinácií s blokovacou lištou. Ochrana proti vyhmataniu, odvŕtaniu a vytrhnutiu valca, ochrana výroby duplikátov kľúčov patentovo chránené, veľké množstvo kombinačných možností. 4. bezpečnostná trieda Špeciálne úpravy: VARIO, ARS, BSZ, GEFE, SSW, ZR, SG DPI Systém s dvoma stupňami blokovania Pri systéme DPI je kombinovaný klasický stavítkový odpružený systém s bočnou lištou. Dva nezávislé systémy profilov v náväznosti na systém odpružených kolíkov umožňujú veľké množstvo kombinačných možností. Ochrana proti vyhmataniu, odvŕtaniu a vytrhnutiu valca, ochrana výroby duplikátov kľúčov patentovo chránené, veľké množstvo kombinačných možností ( systémy centrálneho kľúča). 4. bezpečnostná trieda (certifikát NBU: T100038/2008) Špeciálne úpravy: VARIO, ARS, BSZ, GEFE, SSW, ZR, SG 3

4 Bezpečnostné cylindrické vložky Produktový katalóg DPE Systém s rozšírenou dvojitou blokáciou Nedodáva sa pre slovenský trh. ALS Systém s adaptovaným pozdĺžnym profilom Päť alebo šesť stavítková cylindrická vložka so špeciálnou planžetou, ktorá rozdeľuje pozdĺžny profil valca/kľúča. Systém má ochranu proti vyhmataniu, odvŕtaniu a vytrhnutiu valca, ochrana výroby duplikátov kľúčov patentovo chránené. 3. bezpečnostná trieda (certifikát NBU: T /2008) Podľa EN 1303: BT 4 (5 stavítok) Patentovo chránený kľúč Špeciálne úpravy: ARS, BSZ, SSW, ZR GPICR Systém s integrovaným profilom Bezpečnostná cylindrická vložka s ochranou proti odvŕtaniu telesa aj valca vložky. Pre jednotlivé uzávery dodávaná s piatimi predĺženými kľúčmi. Pre použitie do systému generálneho a skupinových kľúčov je vyčlenená rada profilových kombinácií. Cylindrické vložky GPICR sú dodávané vo všetkých typových variantách z výrobného programu firmy EVVA. 3. bezpečnostná trieda (v úprave SG certifikát NBÚ T) 4

5 Bezpečnostné cylindrické vložky Produktový katalóg Špeciálne úpravy cylindrických vložiek ARS Ochrana proti vytrhnutiu valca vložky. BSZ Obojstranne uzamykateľná cylindrická vložka (možnosť uzamknutia alebo otvorenia dverí aj pri vloženom kľúči z druhej strany dverí). ARS BSZ ZR Cylindrická vložka je osadená ozubovým kolečkom. ZR 10 zubov ZR 18 zubov GEFE Vložka sa dá otvoriť špeciálnym kľúčom v prípade nebezpečia, aj keď je z druhej strany v akejkoľvek polohe zasunutý kľúč. HOTE Úprava pre hotelové zariadenia. Ukazovateľ obsadenej izby ( červený kolík), keď je zvnútra zasunutý kľúč. Dvere sa dajú otvoriť špeciálnym kľúčom zvonka, aj keď je zvnútra v akejkoľvek polohe zasunutý kľúč. GEFE WC vložka SSW Ochrana proti prachu a poveternostným vplyvom. SSW pre MCS, 3KS, DUAL, DPI 5

6 Bezpečnostné cylindrické vložky Produktový katalóg Systém generálneho kľúča Uzamykací plán Generálnemu kľúču sú v hierarchickom usporiadaní podradené hlavné skupinové kľúče, ktorým sú podradené skupinové a jednotlivé kľúče. Napr. v administratívnych budovách, priemyslových objektoch a pod. Na schéme a, je znázornená možnosť kombinovania mechanického systému s elektronickým pomocou kľúča s integrovaným bezkontaktným čipom. Toto riešenie umožňuje väčšiu variabilitu systému a kontrolu prechodov v dôležitých priestoroch. Zobrazenie b, a c, znázorňuje možné riešenie, zabezpečenie rodinného domu s hierarchiou prístupov. a) b) Číslo systému: c) Č. Typ systému: MCS Datum: VZOROVÝ UZAMYKACÍ PLÁN OZNAČENÍ MÍSTNOSTI POČET VLOŽEK X Ni Ms TYP VLOŽKY ČÍSLO VLOŽKY ČÍSLO KLÍČE POČET NÁZEV KLÍČE GHS RODICE G1 DETI G2 ZAHRADNIK CHUVA G3 1 VRATA 1 HPM NI BL X X 2 VRATA SPINAC 1 HZ32 NI SYMO 1 0 X X 3 BRANKA 1 DZ31/31 NI SYMO 2 0 X X X X 4 HLAVNI VCHOD 1 KDZ41/K31 NI SYMO DKN 3 0 X X X 5 GARAZ 1 HZ37 NI SYMO 4 0 X X 6 OKNA 5 FSG DZ36/51, 5 0 X X 7 BALKONY 2 FSG DZ36/51, 6 0 X X 8 9 Uzamykateľná okenná kľučka Uzamykateľná balkónová kľučka Ovládacia polvložka Obojstranná vložka Obojstranná vložka s gombíkom Visiaci zámok 6

7 Bezpečnostné cylindrické vložky Produktový katalóg Objednanie cylindrických vložiek Pre určenie presného rozmeru cylindrickej vložky musí byť okrem hrúbky dverí zohľadnené aj použité kovanie alebo rozeta (je potrebné pripočítať k hrúbke dverí). Pri dverách s falcom je ďalej nutné zohľadniť posunutú osovú polohu stredu zadlabavacieho zámku. Rozmer cylindrickej vložky stanovíme po inštalácií zadlabavacieho zámku, a to tak, že od stredu upínacieho EDZ šróbu cylindra nameriame najprv rozmer A (naľavo od stredu) a potom od stredu šróbu rozmer B (napravo od stredu závory). Rozmer cylindrickej vložky je odstupňovaný po 5 mm a musíme ho zvoliť s ohľadom na použité kovanie. Pri vnútorných, bezpečnostných alebo inak z bezpečnostných dôvodov dôležitých dverí by rozmer vložky mal byť stanovený tak, aby cylindrická vložka lícovala s vnútorným okrajom bezpečnostného kovania, resp. aby neprečnievala o viac ako 3 mm cez vnútorný okraj kovania. Typové označenie (A/B) celková dĺžka L (mm) MCS 3KS DUAL DPI DPX 2 (DZ 27/27) 54 3 (DZ 27/31) 58 4 (DZ 27/36) 63 7 (DZ 27/41) 68 8 (DZ 27/46) 73 6 (DZ 31/31) 62 5 (DZ 31/36) (DZ 31/41) (DZ 36/36) (DZ 31/46) (DZ 36/41) (DZ 31/51) (DZ 36/46) (DZ 41/41) (DZ 41/46) (DZ 31/56) (DZ 36/51) (DZ 31/61) A (DZ 36/56) B (DZ 41/51) (DZ 46/46) (DZ 36/61) A (DZ 31/66) B (DZ 41/56) C (DZ 46/51) (DZ 51/51) B (DZ 41/61) C (DZ 46/56) E (DZ 36/66) F (DZ 31/71) A (DZ 31/76) D (DZ 46/61) (DZ 56/56) A (DZ 51/61) (DZ 61/61) 122 hrúbka dverí A L Obojstranná vložka EDZ B stred upínajúceho šrobu cylindra = stred uzamykacieho nosu vložky EHZ A 56 B A 58 (HZ /27) (HZ /32) (HZ /37) (HZ /42) (HZ /47) (HZ /52) (HZ /57) (HZ /62) (HZ /67) (HZ /72) (HZ /77) Polvložka EHZ KDZ (KDZ 31/K36) (KDZ 31/K31) (KDZ 27/K36) (KDZ 27/K27) (KDZ 31/K27) (KDZ 36/K27) (KDZ 41/K27) (KDZ 27/K31) (KDZ 36/K31) (KDZ 27/K41) (KDZ 41/K36) (KDZ 36/K36) (KDZ 31/K41) (KDZ 41/K36) (KDZ 36/K41) (KDZ 41/K41) Rozmerová tabuľka cylindrických vložiek Vložka s gombíkom KDZ 7

8 Bezpečnostní cylindrické vložky Produktový katalog Cylindrické vložky s gombíkom AKN Materiál: gombík z hliníku, povrchová úprava: matná mosadz (Ms), matný nikel (Ni), pozlátená, lesklá. AKN FKN FKN Materiál: gombík z mosadzi, povrchová úprava: matná mosadz (Ms), matný nikel (Ni), leštená mosadz (Msp). GKN Materiál: gombík z mosadzi, povrchová úprava: matná mosadz (Ms), matný nikel (Ni), leštená mosadz (Msp). GKN KKN KKN Materiál: gombík z mosadzi, povrchová úprava: matná mosadz (Ms), matný nikel (Ni), leštená mosadz (Msp). MKN RKN MKN Materiál: gombík z mosadzi, povrchová úprava: matná mosadz (Ms), matný nikel (Ni), leštená mosadz (Msp). OKN Materiál: gombík z ľahkého kovu, povrchová úprava: eloxovaný hliník (F1). RKN Materiál: gombík z mosadzi, povrchová úprava: matná mosadz (Ms), matný nikel (Ni), leštená mosadz (Msp). Modulové prevedenie systémov a typy cyl. vložiek OKN Obojstranná vložka EDZ Vložka s gombíkom KDZ Polvložka EHZ Pri systémoch MCS, 3KS, DUAL, DPI, dĺžka cylindrickej vložky sa dá ľubovoľne upraviť, možnosť úpravy dĺžky cyl. vložky až na mieste podľa požiadaviek zákazníka, zníženie skladových nákladov, všetky systémy sa dajú kombinovať s elektronickou vložkou EMZY MKT 35. Obojstranná vložka EDZ Vložka s gombíkom KDZ Polvložka EHZ 8

9 Visiace zámky Špeciálne cylindrické vložky Produktový katalóg Visiace zámky HPM Visiace zámky pre modulové systémy. Telo z poniklovanej mosadzi, s oceľovým pochrómovaným trmeňom, alebo s nerezovým trmeňom, alebo s nerezovým trmeňom s priemerom 8 mm. Výška oka visiacich zámkov mm. H 30 Telo z poniklovanej mosadzi, s oceľovým pochrómovaným trmeňom, resp. v prípade požiadavky s nerezovým trmeňom s priemerom 10 mm. H 30 K Telo z poniklovanej mosadzi, s odnímateľným trmeňom z pochrómovanej oceli. H 24 H 24 Telo z poniklovanej mosadzi, s oceľovým pochrómovaným trmeňom, alebo s nerezovým trmeňom s priemerom 8 mm. H 24 K Telo z poniklovanej mosadzi, s odnímateľným trmeňom z pochrómovanej oceli. HPM 46 ANCHOR Robustný, vysoko odolný visiaci zámok. Špeciálne cylindrické vložky ZB 27 K MR 22 S MB 19 MRH 22 MET Universal

10 Prídavné zámky Produktový katalóg Prídavné zámky AZ Prídavná cylindrická vložka Vyrába sa vo všetkých profiloch a je možné ju zjednotiť s cylindrickou vložkou umiestnenou v zámku dverí. Jedným kľúčom tak možno otvoriť zámok dverí aj prídavný zámok. AZ K 900 Prídavný zámok s cylindrickou vložkou AZ Teleskopická dverná záchytka umožní pootvoriť dvere do bezpečnej polohy (na štrbinu) a skontrolovať prístup k dverám. Zvonku sa otvára kľúčom, zvnútra gombíkom pozdĺžneho tvaru s červeno zeleným ukazovateľom pozície zámku. Zelená farba zámok je odomknutý, dvere možno otvoriť. Zeleno/červená zámok má funkciu dvernej retiazky, dvere možno otvoriť len do bezpečnej polohy. Červené farba zámok je uzamknutý, dvere nemožno otvoriť. Vhodný na ľavé a pravé dvere. K 900 K 9000 Prídavný zámok s cylindrickou vložkou AZ Inovovaná konštrukcia zámku K 900. Kryt dvernej záchytky má bezpečnostne zosilnenú konštrukciu a uchycuje sa na viacerých bodoch. Funkcia rovnaká ako pri K 900. Vhodný na ľavé aj pravé dvere. K

11 Bezpečnostné kovania a rozety Produktový katalóg Bezpečnostné kovania a rozety SB 88 SB 88K, SB 88 GK, SB 88 D (certifikát NBU PT, ČSN BT) Povrchová úprava: leštená mosadz (Mp), saténový nikel (Ni). Rozteč 72, 88, 92 mm. SB 11/1, SB 15/1 So zabudovanou manganovou doštičkou. Povrchová úprava: eloxovaná alpaka (F2), eloxované zlato (F3), eloxovaný bronz (F4). Rozteč 88 mm. SB 88 SB 11/1 SBAW ALT WIEN So zabudovanou doštičkou z kalenej oceli. Povrchová úprava: leštená mosadz (Mp). Rozteč 88 mm. SBM 11/1, SBM 15/1 Povrchová úprava: leštená mosadz, bronzírovaná mosadz. Rozteč 88 mm. SBAW SBM 11/1 SBS 11/1, SBS 15/1 Povrchová úprava: pozinkované. Rozteč 88 mm. SBST Celo oceľové kovanie Povrchová úprava: matný nikel (F2), matná mosadz (F3). Rozteč 88 mm. C50 C50, D32 Ochrana cylindrickej vložky Povrchová úprava : chromniklová oceľ, farba mosadzi, čierna farba. SBS 11/1 SBST D32 11

12 Zadlabávacie zámky Produktový katalóg Zadlabávacie zámky E 7000 W/S E 7020 S/W, E 7022 S/W, E 7000, E 7020, E 7020 W, E 7022, E 7022 W (certifikáty NBU, SZU, Trezor Test) Bezpečnostná závora s vysokou odolnosťou proti bočnému zaťaženiu a odpilovaniu, vysoká pevnosť a stabilita telesa zámku s ochranou proti prachu a nečistotám, ochrana proti korózii, protipožiarna odolnosť T 30, západka prestaviteľná na ľavé/pravé dvere. E 7000 W/S, E 7020 P, E 720, E 730 E 7020 P Panikový zámok Z vnútornej strany je možno otvoriť zamknuté dvere obyčajným stlačením kľučky. E 720 Rolničkový zámok E 730 Zámok bez strelky E 750/E 750 W, E 760, E 770, E 780/E 780 W, E 790, E 700 W Plytké zadlabávacie zámky Nutné určiť ľavé/pravé dvere. E 750, E 760, E 770, E 780, E 790 K 370, K 375 Prídavné bránkové zámky 550, 551, 556, 557, 553, 554 Garážové zámky 140 U, 140 S, 104, 107 Zámky do mrežových brán K 370, K 375, 550, 551, 140 U 12

13 Elektronické hotelové a prístupové systémy Produktový katalóg Elektronický prístupový a hotelový systém SALTO XS4 Firmy EVVA SALTO v dnešnej dobe ponúkajú už v 60 krajinách sveta elektronický hotelový a prístupový systém SALTO. Po celom svete je namontované viac ako čítacích jednotiek tohto systému. Firma EVVA sa aktívne podieľa na vývoji a predaji systému SALTO. Elektronický systém SALTO je určený ako pre hotelový chod ( hotelové izby, spoločné priestory hotelových hostí, salóniky, zázemie hotelu, kancelárie vedenia hotelu, wellness centrum atd.) hotelový systém SALTO, tak aj pre jednotlivé dvere, kancelárske budovy, nemocnice, vysokoškolské internáty, wellness centrá atď. prístupový systém SALTO. Systém môže fungovať samostatne alebo môže byť prepojený s iným systémom ( PMS komunikácia, POS komunikácia, automatická synchronizácia databáz), rovnako ako do iného systému môže byť priamo integrovaný (SHIP protokol). EVVA s. r. o. Nitra je výhradným dodávateľom elektronického systému SALTO do Slovenskej republiky. SALTO Proximity V spolupráci s ďalšími firmami je v SR namontovaných v cca 110 objektoch viac ako čítacích jednotiek SALTO. Stále nové a nové objekty sú osadzované týmto systémom hlavne vďaka jeho kvalite, designu a bezpečnosti. Na mnohých objektoch je potom tento systém kombinovaný aj s mechanickým systémom generálneho kľúča EVVA. Pomocou kombinovaného kľúča možno zjednotiť oba systémy do jedného média kľúč EVVA čip (bezkontaktný čip, ibutton). Jedinečnou vlastnosťou elektronického systému SALTO je virtuálna sieť prenos dát cez identifikačné médium. Pomocou identifikačného mádia sa prenášajú dáta medzi autonómnymi čítacími jednotkami a riadiacim softwarem. Takto možno nahradiť iný klasický online systém plnohodnotným systémom, ktorý je lacnejší, užívateľský príjemnejší a flexibilnejší. Týmto sa tiež rozširujú možnosti iného klasického offline systému. Samozrejmosťou je 24 hodinový servis, ktorý poskytujeme všetkým našim zákazníkom, ktorý používajú elektronický systém SALTO. 13

14 Elektronické hotelové a prístupové systémy Produktový katalóg Online nástenná čítacia jednotka Identifikačné médium aktualizácia údajov v nástennej čítacej jednotke > > > pamäť priechodov, stav baterií > > > aktualizácia údajov v identifikačnom médiu > > > < < < pamäť priechodov, stav baterií Dverná čítacia jednotka < < < pamäť priechodov, stav baterií aktualizácia údajov v dverovom kovaní > > > Software SALTO Virtuálna sieť SALTO: Prenos dát prostredníctvom identifikačných médií Princíp virtuálnej siete Pomocou virtuálnej siete možno získavať informácie o vstupoch v autonómnych čítacích jednotkách, získavať informácie o stave batérií v autonómnych čítacích jednotkách, aktualizovať dáta v identifikačných médiách (prístupové oprávnenia,dátum platnosti) a zakázať prístup strateným identifikačným médiám v autonómnych jednotkách. Elektronické systémy SALTO ROM (read only) systémy Prístupové oprávnenia sa zapisujú do pamäti čítacej jednotky. Čítacie jednotky čítajú z identifikačného média ROM číslo (výrobné číslo) a porovnávajú ho so zoznamom v pamäti. Jednotlivé identifikačné média sa do čítacích jednotiek programujú buď pomocou prenosného programátoru a software (SALTO E1000, SALTO E9000 ROM), alebo len pomocou programovacieho čipu (SALTO Smile, SALTO E 9000 Smile). Jednotlivé systémy sa líšia používaným typom identifikačného média. Systémy SALTO ROM: SALTO Smile ibutton Smile, SALTO E1000 ibutton ROM, SALTOE9000 Smile bezkontaktné identifikačné médium Mifare/Desfire Smile, SALTO E9000 ROM bezkontaktné identifikačné médium Mifare/Desfire. RW (read/write) systémy Prístupové oprávnenia sa zapisujú na identifikačné médium. V týchto systémoch funguje virtuálna sieť prenos dát prostredníctvom identifikačných médií. K systému je vždy potrebné vybavenie pracoviska správcu systému (napr. recepcia hotela) editor na vystavovanie identifikačných médií, prenosný programátor a software. Jednotlivé systémy sa líšia typom používaných identifikačných médií. Systémy SALTO RW: SALTO E2000 ibutton RW, SALTO E5000 smart karta, SALTO E7000 bezkontaktné identifikačné médium (RFID) Picopass, SALTO E8000 bezkontaktné identifikačné médium (RFID) Legic, SALTO E9000 bezkontaktné identifikačné médium (RFID) Mifare/Desfire, SALTO HID bezkontaktné identifikačné médium (RFID) HID IClass. 14

15 Elektronické hotelové a prístupové systémy Produktový katalóg Hlavné komponenty elektronického systému SALTO Autonómne čítacie jednotky Dverná čítacia jednotka, ecylinder, nástenná čítacia jednotka, čítacia jednotka na sklenené dvere, čítacia jednotka na šatňové skrinky, inteligentný šetrič elektrickej energie. Online čítacie jednotky Dverná čítacia jednotka, nástenná čítacia jednotka, inteligentný šetrič elektrickej energie. Vybavenie pracoviska správcu systému (napr. recepcia) Editor na vystavovanie kariet prenosný programátor hotelový alebo prístupový software. Identifikačné média ibutton Smile, ibutton ROM, ibutton RW, Smart karta, bezkontaktné identifikačné média: Picopass, Legic, Mifare/Desfire, HID iclass. Jednotlivé komponenty elektronického systému SALTO Úzka čítacia jednotka pamäť posledných udalostí (otvorenie, zamietnuté otvorenie, stisnutie kľučky zvnútra, voliteľné aj zápis otvorenia kľúčom), jednoduchá inštalácia na všetky typy dverí, možno kombinovať so zadlabavacím zámkom SALTO (protipožiarny atest na 30 minút), alebo s iným typom zadlabávacieho zámku, Široká čítacia jednotka šírka kovania 40 mm alebo 67 mm, office funkcia z vonkajšej strany môže byť čítacia jednotka otvorená v požadovanom čase (možno previesť automaticky alebo manuálne), odolnosť vo vonkajšom prostredí, odolnosť proti vandalizmu, špeciálne prevedenia: obojstranná dverná čítacia jednotka, online dverná čítacia jednotka, dverná čítacia jednotka kombinovaná s panikovou lištou. Dverná čítacia jednotka SALTO Autonómna čítacia jednotka, modelová rada Comfort identifikačným médiom sa ovláda vonkajšia kľučka, vnútorná kľučka je vždy aktívna funkcia panik, modelová rada Security identifikačným médiom sa ovláda spodný otočný gombík, napájanie: 3 tužkové batérie AAA, životnosť otvorení (bezkontaktné technológie) otvorení (kontaktné technológie). Slabé batérie sú signalizované LED diódou a sú tiež prenášané pomocou virtuálnej siete, Bezkontaktná karta Smart karta ibutton 15

16 Elektronické hotelové a prístupové systémy Produktový katalóg Typy kľučiek SALTO Štandardné: U, L, W, O Príplatkové: S, H, B, P Povrchové úpravy Štandardné: matná mosadz (PVD), leštená mosadz (PVD), staromosadz, matný nerez Príplatkové: leštěný nerez, RAL farby leštený nerez matný nerez leštená mosadz matná mosadz staromosadz biela čierna RAL farby Dverná čítacia jednotka prevedenie Comfort Dverná čítacia jednotka prevedenie Security Obojstranná dverná čítacia jednotka 16

17 Elektronické hotelové a prístupové systémy Produktový katalóg Model 50 kľučka / kľučka Model 51 kľučka / kľučka otočný uzamykací gombík Model 53 kľučka / kľučka otvor pre cylindrickú polvložku Model 53 kľučka / kľučka otvor pre cylindrickú polvložku Model 54 kľučka / kľučka otvor pre cylindrickú polvložku Model 56 kľučka / kľučka tlačítko funkcie Privacy (súkromie) Modelová rada SALTO Comfort Model 57 kľučka / kľučka tlačítko funkcie Privacy (súkromie) otvor pre cylindrickú polvložku Model 66 kľučka / kľučka záznam otvorenia mechanickým kľúčom tlačítko funkcie Privacy (súkromie) Model 60 kľučka / kľučka záznam otvorenia mechanickým kľúčom Model 61 kľučka / kľučka záznam otvorenia mechanickým kľúčom otočný uzamykací gombík SALTO Comfort Odblokovanie kľučky pomocou oprávneného média. Model 20 jednostranná kľučka obojstranný otočný uzamykací gombík Model 21 kľučka / kľučka obojstranný otočný uzamykací gombík Model 22 madlo / kľučka obojstranný otočný uzamykací gombík Model 23 guľa / kľučka obojstranný otočný uzamykací gombík Model 28 viacpolohová kľučka / kľučka obojstranný otočný uzamykací gombík Model 29 obojstranný otočný uzamykací gombík Model 30 jednostranná kľučka otočný uzamykací gombík Model 32 madlo / kľučka otočný uzamykací gombík Model 33 guľa / kľučka otočný uzamykací gombík Modelová rada SALTO Security Model 40 otočný uzamykací gombík Model 41 jednostranná kľučka otočný uzamykací gombík SALTO Security Odblokovanie otočného uzamykacieho gombíku pomocou oprávneného média. 17

18 Elektronické hotelové a prístupové systémy Produktový katalóg Ecylinder Autonómna čítacia jednotka, identifikačným médiom sa aktivuje vonkajší otočný gombík. Vnútorný gombík je vždy aktívny, dodáva sa vo všetkých systémoch okrem verzii SALTO E5000, napájanie: 1 batéria CR 123A, životnosť otvorení (bezkontaktná technológia) otvorení (kontaktná technológia). Slabé batérie sú signalizované LED diódou a sú tiež prenášané pomocou virtuálnej siete, pamäť posledných udalostí (otvorenie, zmietnuté otvorenia), povrchová úprava: leštená mosadz, matný nikel, matný a leštený chróm, hnedá, čierna. Ecylinder Nástenná čítacia jednotka Skladá sa vždy z nástennej čítacej jednotky a riadiacej jednotky, podľa typu riadiacej jednotky je offline alebo online, v prevedení online môže uskutočňovať prenos dát cez virtuálnu sieť, nutná kabeláž, externé 12V napájanie, pomocou 12 výstupných relé ovláda externé zariadenie (napr. výťah, závora, elektrický zámok), úzke prevedenie nástennej čítacej jednotky alebo štandardné prevedenie, pre väčšiu bezpečnosť (dvojitú kontrolu) možno nástennú čítaciu jednotku kombinovať s PIN klávesnicami, špeciálne prevedenie: namiesto riadiacej jednotky možno prepojiť s nástennou čítacou jednotkou prevodník dát, ktorý potom prevedie prečítané dáta do externého systému (napr. dochádzkový systém). Prevodník dát možno kombinovať aj s riadiacou jednotkou SALTO. ibutton Proximity Smart PIN klávesnica 18

19 Elektronické hotelové a prístupové systémy Produktový katalóg Čítacia jednotka pre sklenené dvere Autonómna čítacia jednotka, identifikačným médiom sa ovláda vonkajšia kľučka, vnútorná kľučka je vždy aktívna funkcia panik, zadlabávací zámok je súčasťou čítacej jednotky, napájanie: 3 tužkové batérie AAA, životnosť otvorení (bezkontaktná technológia) otvorení (kontaktná technológia). Slabé batérie sú signalizované LED diódou a sú tiež prenášané pomocou virtuálnej siete, pamäť posledných udalostí, povrchová úprava: matný nerez. Čítacia jednotka pre sklenené dvere Šetrič elektrickej energie Šetrič elektrickej energie SALTO Identifikuje vložené identifikačné médium a jeho oprávnenie, 1 2 výstupné relé, prevedenie offline alebo online, pri prevedení online možno získať v reálnom čase informácie o prítomnosti hosťa alebo personálu na izbe, povrchová úprava: strieborný alebo zlatý. Identifikačné média Jednoduché používanie, zabezpečené identifikačné média proti kopírovaniu, zašifrované informácie, podpora prenosu dát pomocou virtuálnej siete, multiaplikačný (identifikačné médium možno využiť v niekoľkých nezávislých systémoch súčasne). Čítacia jednotka pre šatňové skrinky Autonómna čítacia jednotka, identifikačným médiom sa aktivuje vonkajší otočný gombík, zadlabavací zámok je súčasťou čítacej jednotky, napájanie: 3 tužkové batérie AAA, životnosť otvorení (bezkontaktná technológia) otvorení (kontaktná technológia). Slabé batérie sú signalizované LED diódou a sú tiež prenášané pomocou virtuálnej siete, pamäť posledných udalostí, odolný materiál. ibutton Smart Proximity Čítacia jednotka pre šatňové skrinky 19

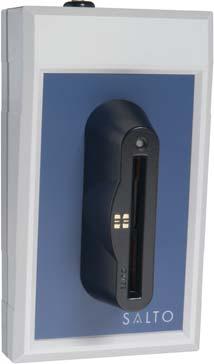

20 Elektronické hotelové a prístupové systémy Produktový katalóg Vybavenie pracoviska na vystavovanie identifikačných médií Editor na vystavovanie identifikačných médií Zapisuje informácie na identifikačné médium, pripojuje sa k PC cez USB alebo ethernet, 12V napájanie sieťovým adaptérom. Prenosný programátor Slúži k prenosu dát medzi riadiacim softwarem a autonómnymi čítacími jednotkami. oživenie, preprogramovanie čítacej jednotky, aktualizácie dát čítacej jednotky, núdzové otvorenie čítacej jednotky, vyčítanie prechodov z čítacej jednotky, kontrola stavu jednotky vrátane batérií. Editor Smart Programátor PPD Software Operačný systém Windows, prístupová alebo hotelová verzia, rôzne verzie softwaru podľa počtu užívateľov, max užívateľov, max dverí. Software SALTO 20

21 Elektronické hotelové a prístupové systémy Produktový katalóg EMZY MKT 35 Elektromotorická cylindrická vložka Skladá sa z elektronickej riadiacej jednotky a cylindrickej vložky EVVA so vstavaným elektromotorom, ovládanie ako kľúčom (v núdzovom režime), tak elektronicky (PIN klávesnica, čítačka kariet a pod.), možnosť naprogramovania časových funkcií riadiacej jednotky počítačom (verzia EMZY 2A), montuje sa do štandardného kovania, slúži k bezpečnému uzamknutiu dverí. Môže ovládať ako štandardný zadlabavací zámok, tak aj rázvorové viacbodové zamykanie používané pri bezpečnostných dverách. EMZY MKT 35 Kombinovaný kľúč Používa sa k prepojeniu elektronického a mechanického zámkového systému EVVA. Otvára ako mechanický, tak elektronický prístupový, alebo hotelový systém. V hlave kľúča je zaintegrované prístupové médium (čip ibutton, čip RFID technológia Mifare, Legic, HID). Kombinovaný kľúč 21

22 Elektronické hotelové a prístupové systémy Produktový katalóg Dverná čítacia jednotka online Dverná čítacia jednotka online Dverná čítacia jednotka online Gateway Repeater Repeater Software SALTO Online dverná čítacia jednotka SALTO Novinka 2009 Online dverná čítacia jednotka SALTO Bez nutnosti kabeláže je táto dverná čítacia jednotka online, štandardné napájanie 3 x AAA batériami, životnosť otvorení, pri výpadku online siete pracuje ako autonómna dverná čítacia jednotka, rozširuje ponuku čítacích jednotiek SALTO. Dá sa použiť samostatne v jednom systéme (online systém) alebo sa dá kombinovať v jednom systéme s ostatnými čítacími jednotkami SALTO. Online chod: Sledovanie otvorenia v reálnom čase. Z vonku identifikačným médiom, zvnútra zmačknutím kľučky, otváranie na diaľku, okamžité zablokovanie prístupu, sledovanie stavu batérií. Online zapojenie: Gateway je pripojená do štandardnej PC siete. Napájanie 12V zo sieťového zdroja, Repeater zväčšuje vzdialenosť a zosilňuje signál. Napájanie 12V zo sieťového zdroja, okolo Gateway a Repeater môže byť max. 20 dverných čítacích jednotiek online, vzdialenosť medzi Gateway, Repeater a dvernou čítacou jednotkou online môže byť max. 15 m, vzdialenosť medzi Gateway a Repeater je max. 20m. Po Gateway môže byť max. 5 x Repeater. 22

23 Doplnkový sortiment Produktový katalóg Doplnkový sortiment NSK/A Skrinka pre núdzový kľúč So signalizáciou (alarm) pri neoprávnenom odobraní kľúča. Napájanie: špeciálne batérie so životnosťou 2 roky. MB 30 Kľúčová dopozitná schránka pre nútené spoluuzavrenie Skladá sa z dvoch cylindrických vložiek MB 30 s ozubeným kolečkom GBZ. Rozmery: 155 x 155 x 40 mm. NSK Luxus s kladívkom MB 30 Kľúčovnica Z oceľového plechu s hákmi na kľúče, možnosť cylindrickej vložky EVVA. Kľúčovnica Rúrové (valcové) trezory 178 PZV dĺžka 145 mm, Ø 47 mm, pre polvložku HZ 32, prevedenie: telo z odliatku AL, viečko z nerezu, popr. AL. 179 PZV dĺžka 150 mm, Ø 78 mm, pre polvložku HZ 32, prevedenie: telo z odliatku AL, viečko z nerezu, popr. AL. 177 PZV, 178 PZV EVVA MultiSpray Sprej pre údržbu a mazanie cylindrických vložiek zámku, ochrana proti korózií. Neobsahuje voľný silikón a tím zabraňuje vzniku zatvrdnutých zvyškov. Balenie: 12 ks/kartón. B 3 Montážny kľúč Kovový odliatok, s meradlom pre určenie dĺžky cylindrických vložiek. EVVA MultiSpray B 3 23
