1 Produktový katalog

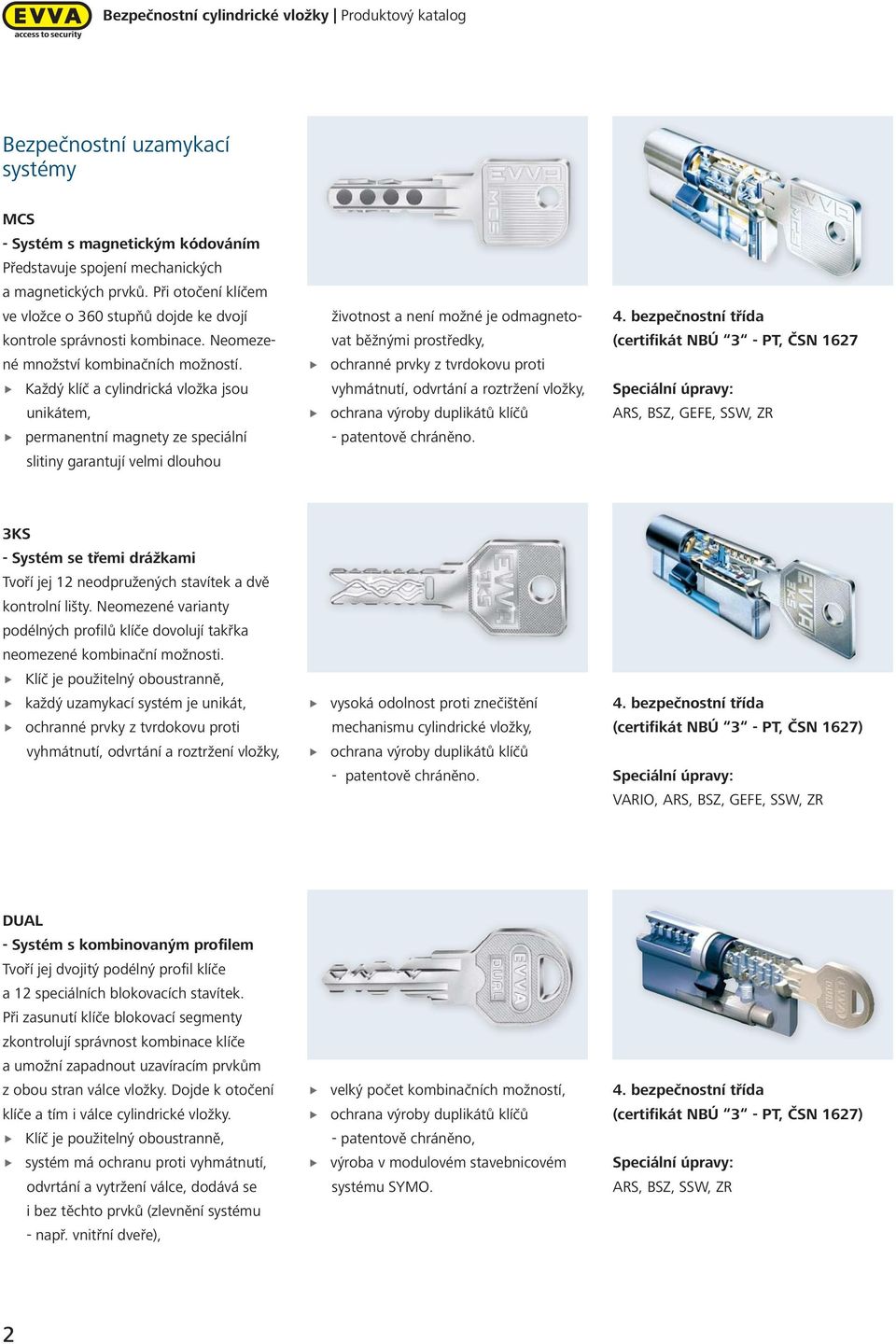

2 Bezpečnostní cylindrické vložky Produktový katalog Bezpečnostní uzamykací systémy MCS Systém s magnetickým kódováním Představuje spojení mechanických a magnetických prvků. Při otočení klíčem ve vložce o 360 stupňů dojde ke dvojí kontrole správnosti kombinace. Neomezené množství kombinačních možností. Každý klíč a cylindrická vložka jsou unikátem, permanentní magnety ze speciální slitiny garantují velmi dlouhou životnost a není možné je odmagnetovat běžnými prostředky, ochranné prvky z tvrdokovu proti vyhmátnutí, odvrtání a roztržení vložky, ochrana výroby duplikátů klíčů patentově chráněno. 4. bezpečnostní třída (certifikát NBÚ 3 PT, ČSN 1627 Speciální úpravy: ARS, BSZ, GEFE, SSW, ZR 3KS Systém se třemi drážkami Tvoří jej 12 neodpružených stavítek a dvě kontrolní lišty. Neomezené varianty podélných profilů klíče dovolují takřka neomezené kombinační možnosti. Klíč je použitelný oboustranně, každý uzamykací systém je unikát, ochranné prvky z tvrdokovu proti vyhmátnutí, odvrtání a roztržení vložky, vysoká odolnost proti znečištění mechanismu cylindrické vložky, ochrana výroby duplikátů klíčů patentově chráněno. 4. bezpečnostní třída (certifikát NBÚ 3 PT, ČSN 1627) Speciální úpravy: VARIO, ARS, BSZ, GEFE, SSW, ZR DUAL Systém s kombinovaným profilem Tvoří jej dvojitý podélný profil klíče a 12 speciálních blokovacích stavítek. Při zasunutí klíče blokovací segmenty zkontrolují správnost kombinace klíče a umožní zapadnout uzavíracím prvkům z obou stran válce vložky. Dojde k otočení klíče a tím i válce cylindrické vložky. Klíč je použitelný oboustranně, systém má ochranu proti vyhmátnutí, odvrtání a vytržení válce, dodává se i bez těchto prvků (zlevnění systému např. vnitřní dveře), velký počet kombinačních možností, ochrana výroby duplikátů klíčů patentově chráněno, výroba v modulovém stavebnicovém systému SYMO. 4. bezpečnostní třída (certifikát NBÚ 3 PT, ČSN 1627) Speciální úpravy: ARS, BSZ, SSW, ZR 2

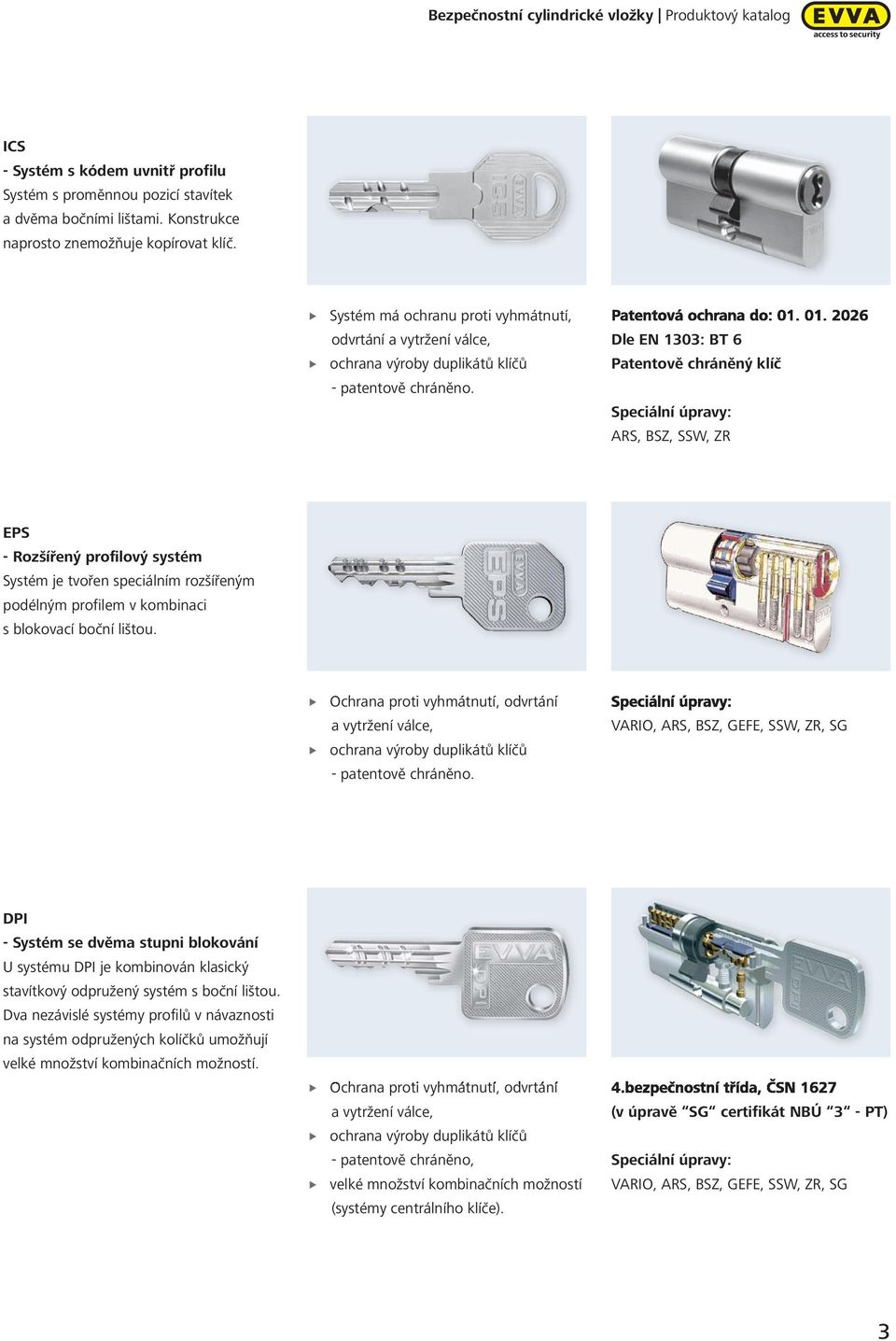

3 Bezpečnostní cylindrické vložky Produktový katalog ICS Systém s kódem uvnitř profilu Systém s proměnnou pozicí stavítek a dvěma bočními lištami. Konstrukce naprosto znemožňuje kopírovat klíč. Systém má ochranu proti vyhmátnutí, odvrtání a vytržení válce, ochrana výroby duplikátů klíčů patentově chráněno. Patentová ochrana do: Dle EN 1303: BT 6 Patentově chráněný klíč Speciální úpravy: ARS, BSZ, SSW, ZR EPS Rozšířený profilový systém Systém je tvořen speciálním rozšířeným podélným profilem v kombinaci s blokovací boční lištou. Ochrana proti vyhmátnutí, odvrtání a vytržení válce, ochrana výroby duplikátů klíčů patentově chráněno. Speciální úpravy: VARIO, ARS, BSZ, GEFE, SSW, ZR, SG DPI Systém se dvěma stupni blokování U systému DPI je kombinován klasický stavítkový odpružený systém s boční lištou. Dva nezávislé systémy profilů v návaznosti na systém odpružených kolíčků umožňují velké množství kombinačních možností. Ochrana proti vyhmátnutí, odvrtání a vytržení válce, ochrana výroby duplikátů klíčů patentově chráněno, velké množství kombinačních možností (systémy centrálního klíče). 4.bezpečnostní třída, ČSN 1627 (v úpravě SG certifikát NBÚ 3 PT) Speciální úpravy: VARIO, ARS, BSZ, GEFE, SSW, ZR, SG 3

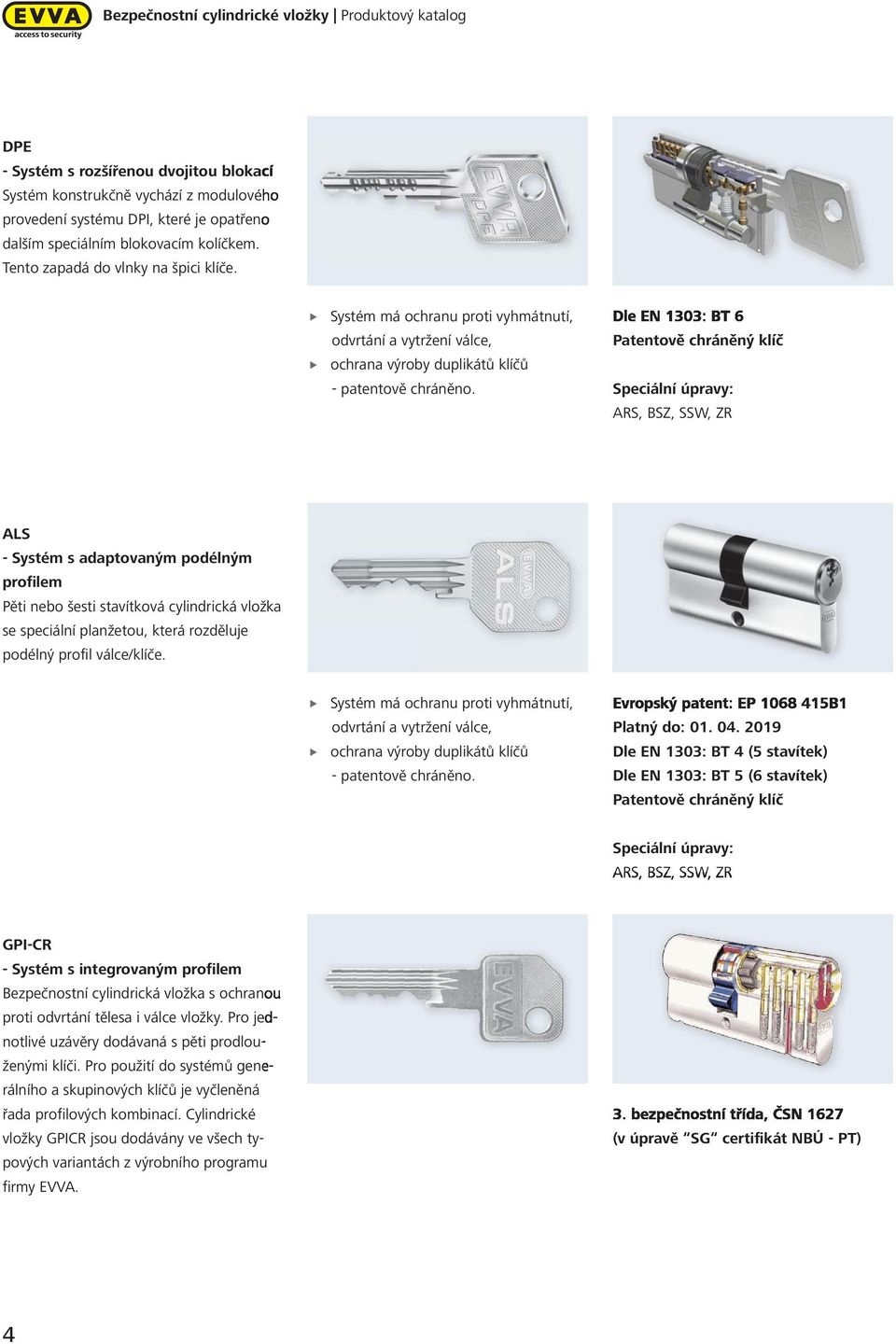

4 Bezpečnostní cylindrické vložky Produktový katalog DPE Systém s rozšířenou dvojitou blokací Systém konstrukčně vychází z modulového provedení systému DPI, které je opatřeno dalším speciálním blokovacím kolíčkem. Tento zapadá do vlnky na špici klíče. Systém má ochranu proti vyhmátnutí, odvrtání a vytržení válce, ochrana výroby duplikátů klíčů patentově chráněno. Dle EN 1303: BT 6 Patentově chráněný klíč Speciální úpravy: ARS, BSZ, SSW, ZR ALS Systém s adaptovaným podélným profilem Pěti nebo šesti stavítková cylindrická vložka se speciální planžetou, která rozděluje podélný profil válce/klíče. Systém má ochranu proti vyhmátnutí, odvrtání a vytržení válce, ochrana výroby duplikátů klíčů patentově chráněno. Evropský patent: EP B1 Platný do: Dle EN 1303: BT 4 (5 stavítek) Dle EN 1303: BT 5 (6 stavítek) Patentově chráněný klíč Speciální úpravy: ARS, BSZ, SSW, ZR GPICR Systém s integrovaným profilem Bezpečnostní cylindrická vložka s ochranou proti odvrtání tělesa i válce vložky. Pro jednotlivé uzávěry dodávaná s pěti prodlouženými klíči. Pro použití do systémů generálního a skupinových klíčů je vyčleněná řada profilových kombinací. Cylindrické vložky GPICR jsou dodávány ve všech typových variantách z výrobního programu firmy EVVA. 3. bezpečnostní třída, ČSN 1627 (v úpravě SG certifikát NBÚ PT) 4

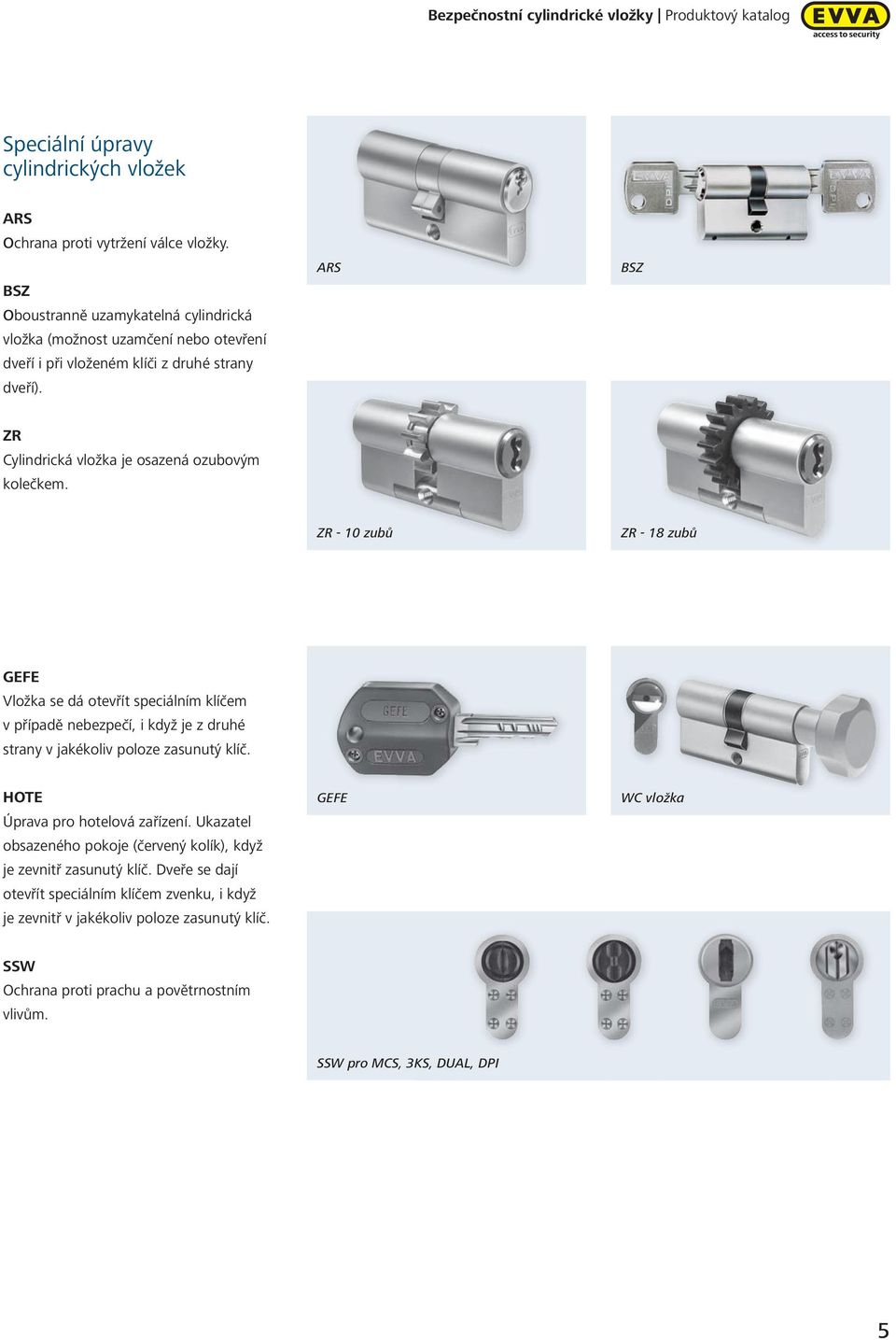

5 Bezpečnostní cylindrické vložky Produktový katalog Speciální úpravy cylindrických vložek ARS Ochrana proti vytržení válce vložky. BSZ Oboustranně uzamykatelná cylindrická vložka (možnost uzamčení nebo otevření dveří i při vloženém klíči z druhé strany dveří). ARS BSZ ZR Cylindrická vložka je osazená ozubovým kolečkem. ZR 10 zubů ZR 18 zubů GEFE Vložka se dá otevřít speciálním klíčem v případě nebezpečí, i když je z druhé strany v jakékoliv poloze zasunutý klíč. HOTE Úprava pro hotelová zařízení. Ukazatel obsazeného pokoje (červený kolík), když je zevnitř zasunutý klíč. Dveře se dají otevřít speciálním klíčem zvenku, i když je zevnitř v jakékoliv poloze zasunutý klíč. GEFE WC vložka SSW Ochrana proti prachu a povětrnostním vlivům. SSW pro MCS, 3KS, DUAL, DPI 5

6 Číslo systému: Č. Typ systému: MCS Datum: VZOROVÝ UZAMYKACÍ PLÁN OZNAČENÍ MÍSTNOSTI POČET VLOŽEK X Ni Ms TYP VLOŽKY ČÍSLO VLOŽKY ČÍSLO KLÍČE POČET NÁZEV KLÍČE GHS RODICE G1 DETI G2 ZAHRADNIK Bezpečnostní cylindrické vložky Produktový katalog Systémy generálního klíče Uzamykací plán Generálnímu klíči jsou v hierarchickém uspořádání podřazeny hlavní skupinové klíče, kterým jsou podřazeny skupinové a jednotlivé klíče. Např. u administrativních budov, průmyslových objektů apod. Na schématu a) je znázorněna možnost kombinování mechanického přístupového systému s elektronickým pomocí klíče s integrovaným bezkontaktním čipem. Toto řešení umožňuje větší variabilitu systému a kontrolu průchodů u důležitých prostor. Zobrazení b) a c) znázorňuje možné řešení zabezpečení rodinného domu s hierarchii přístupů. a) b) c) CHUVA G3 1 VRATA 1 HPM NI BL X X 2 VRATA SPINAC 1 HZ32 NI SYMO 1 0 X X 3 BRANKA 1 DZ31/31 NI SYMO 2 0 X X X X 4 HLAVNI VCHOD 1 KDZ41/K31 NI SYMO DKN 3 0 X X X 5 GARAZ 1 HZ37 NI SYMO 4 0 X X 6 OKNA 5 FSG DZ36/51, 5 0 X X 7 BALKONY 2 FSG DZ36/51, 6 0 X X 8 9 Uzamykatelná okenní klika Uzamykatelná balkonová klika Ovládací půlvložka Oboustranná vložka Oboustranná vložka s knoflíkem Visací zámek 6

7 Bezpečnostní cylindrické vložky Produktový katalog Objednávání cylindrických vložek Pro určení přesného rozměru cylindrické vložky musí být kromě tloušťky dveří zohledněno i použité kování nebo rozeta (je zapotřebí připočítat k tloušťce dveří). U dveří s falcem je dále nutné zohlednit posunutou osovou polohu středu zadlabacího zámku. Rozměr cylindrické vložky stanovíme po instalaci zadlabacího zámku, a to tak, že od středu upínacího šroubu cylindru naměříme nejprve rozměr A (nalevo od středu) a poté od středu šroubu rozměr B (napravo od středu závory). Rozměr cylindrické vložky je odstupňován po 5 mm a musíme ho zvolit s ohledem na použité kování. U vnějších, bezpečnostních nebo jinak z bezpečnostních důvodů důležitých dveří by rozměr vložky měl být stanoven tak, aby cylindrická vložka lícovala s vnějším okrajem bezpečnostního kování, resp. aby nepřečnívala o více než 3 mm přes vnější okraj kování. tloušťka dveří A L B střed upínacího šroubu cylindru = střed uzamykacího nosu vložky EDZ Typové označení (A/B) celková délka L (mm) MCS 3KS DUAL DPI DPX 2 (DZ 27/27) 54 3 (DZ 27/31) 58 4 (DZ 27/36) 63 7 (DZ 27/41) 68 8 (DZ 27/46) 73 6 (DZ 31/31) 62 5 (DZ 31/36) (DZ 31/41) (DZ 36/36) (DZ 31/46) (DZ 36/41) (DZ 31/51) (DZ 36/46) (DZ 41/41) (DZ 41/46) (DZ 31/56) (DZ 36/51) (DZ 31/61) A (DZ 36/56) B (DZ 41/51) (DZ 46/46) (DZ 36/61) A (DZ 31/66) B (DZ 41/56) C (DZ 46/51) (DZ 51/51) B (DZ 41/61) C (DZ 46/56) E (DZ 36/66) F (DZ 31/71) A (DZ 31/76) D (DZ 46/61) (DZ 56/56) A (DZ 51/61) (DZ 61/61) 122 Oboustranná vložka EDZ EHZ A 56 B A 58 (HZ /27) (HZ /32) (HZ /37) (HZ /42) (HZ /47) (HZ /52) (HZ /57) (HZ /62) (HZ /67) (HZ /72) (HZ /77) Půlvložka EHZ KDZ (KDZ 31/K36) (KDZ 31/K31) (KDZ 27/K36) (KDZ 27/K27) (KDZ 31/K27) (KDZ 36/K27) (KDZ 41/K27) (KDZ 27/K31) (KDZ 36/K31) (KDZ 27/K41) (KDZ 41/K36) (KDZ 36/K36) (KDZ 31/K41) (KDZ 41/K36) (KDZ 36/K41) (KDZ 41/K41) Rozměrová tabulka cylindrických vložek Vložka s knoflíkem KDZ 7

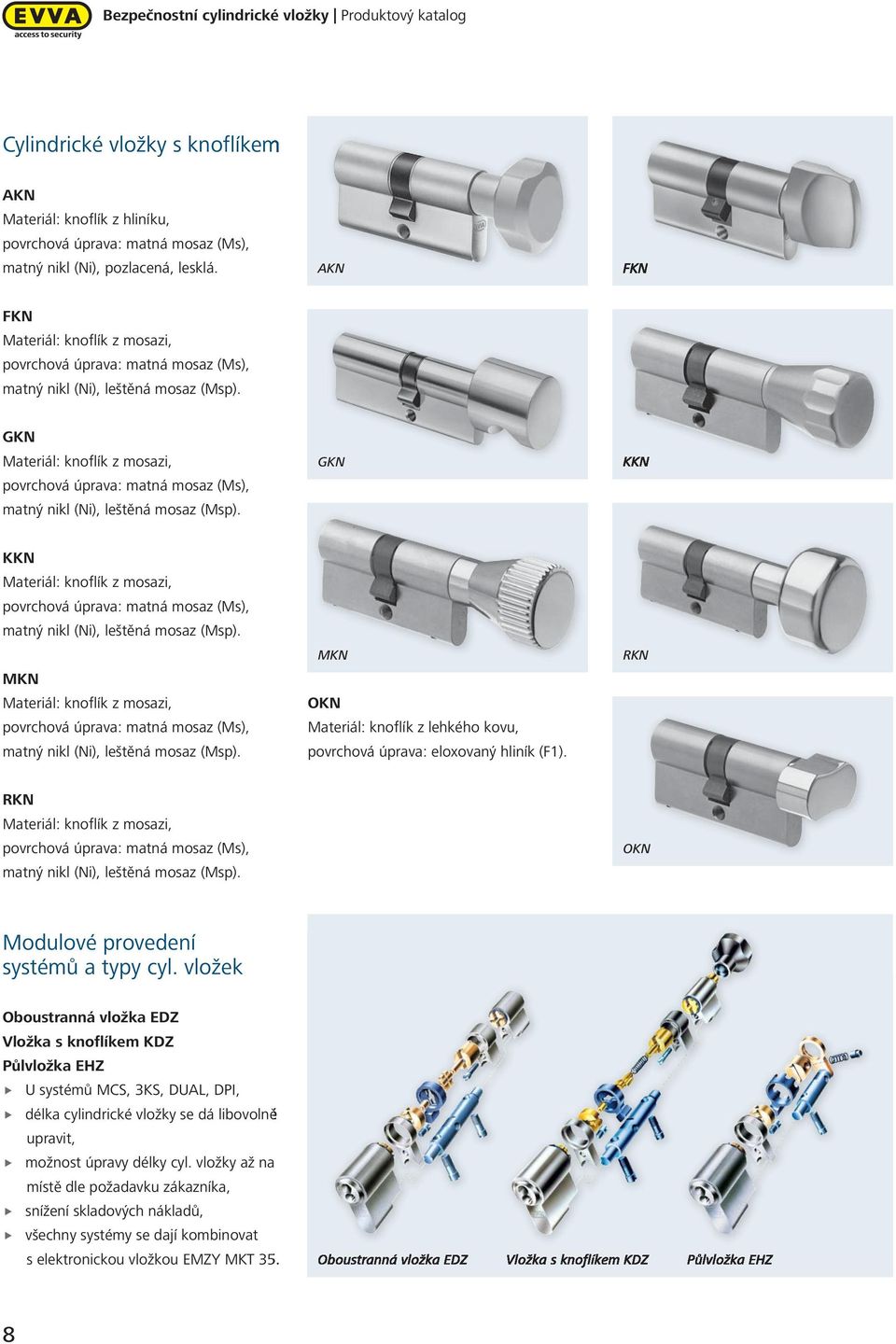

8 Bezpečnostní cylindrické vložky Produktový katalog Cylindrické vložky s knoflíkem AKN Materiál: knoflík z hliníku, povrchová úprava: matná mosaz (Ms), matný nikl (Ni), pozlacená, lesklá. AKN FKN FKN Materiál: knoflík z mosazi, povrchová úprava: matná mosaz (Ms), matný nikl (Ni), leštěná mosaz (Msp). GKN Materiál: knoflík z mosazi, povrchová úprava: matná mosaz (Ms), matný nikl (Ni), leštěná mosaz (Msp). GKN KKN KKN Materiál: knoflík z mosazi, povrchová úprava: matná mosaz (Ms), matný nikl (Ni), leštěná mosaz (Msp). MKN Materiál: knoflík z mosazi, povrchová úprava: matná mosaz (Ms), matný nikl (Ni), leštěná mosaz (Msp). MKN OKN Materiál: knoflík z lehkého kovu, povrchová úprava: eloxovaný hliník (F1). RKN RKN Materiál: knoflík z mosazi, povrchová úprava: matná mosaz (Ms), matný nikl (Ni), leštěná mosaz (Msp). OKN Modulové provedení systémů a typy cyl. vložek Oboustranná vložka EDZ Vložka s knoflíkem KDZ Půlvložka EHZ U systémů MCS, 3KS, DUAL, DPI, délka cylindrické vložky se dá libovolně upravit, možnost úpravy délky cyl. vložky až na místě dle požadavku zákazníka, snížení skladových nákladů, všechny systémy se dají kombinovat s elektronickou vložkou EMZY MKT 35. Oboustranná vložka EDZ Vložka s knoflíkem KDZ Půlvložka EHZ 8

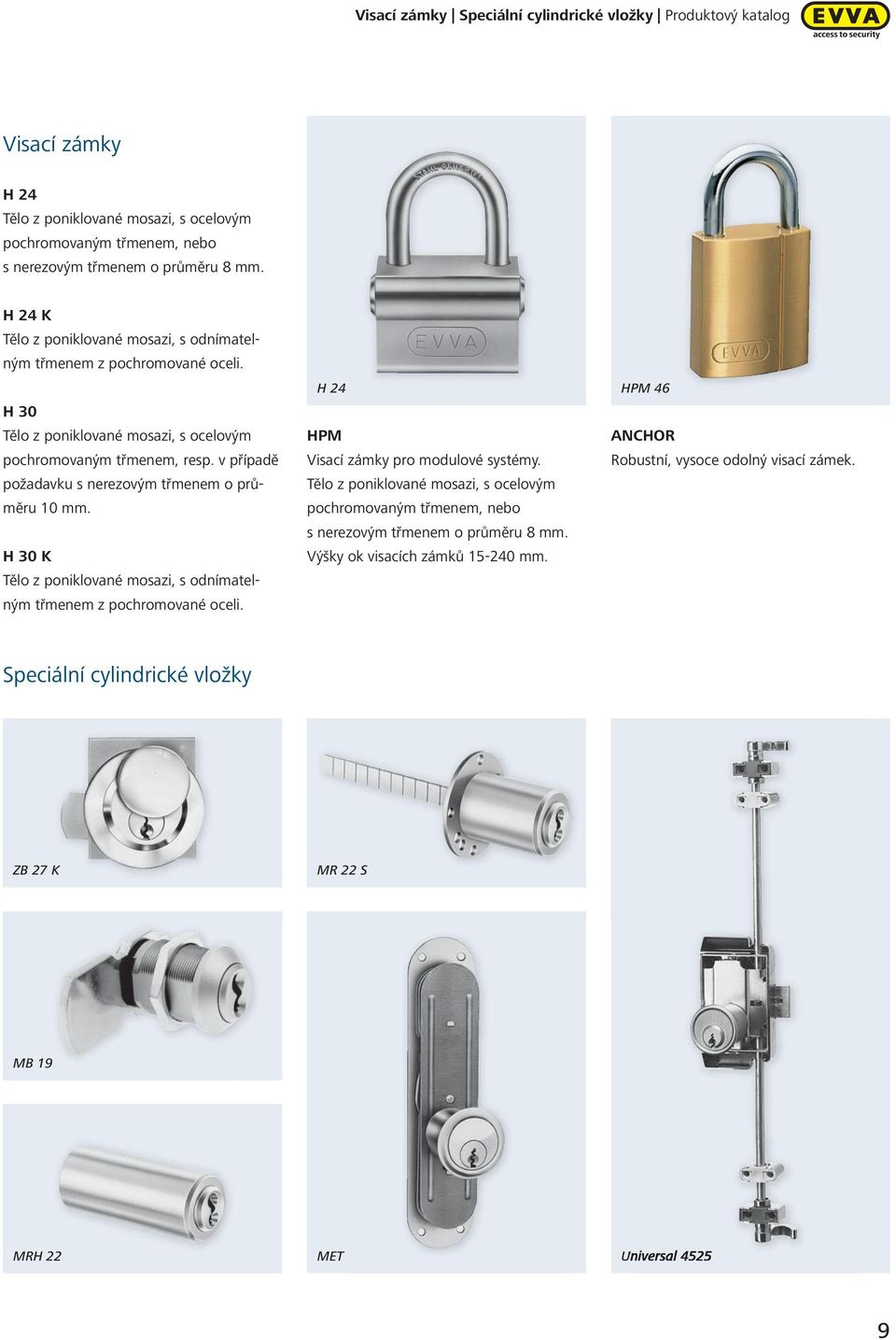

9 Visací zámky Speciální cylindrické vložky Produktový katalog Visací zámky H 24 Tělo z poniklované mosazi, s ocelovým pochromovaným třmenem, nebo s nerezovým třmenem o průměru 8 mm. H 24 K Tělo z poniklované mosazi, s odnímatelným třmenem z pochromované oceli. H 30 Tělo z poniklované mosazi, s ocelovým pochromovaným třmenem, resp. v případě požadavku s nerezovým třmenem o průměru 10 mm. H 30 K Tělo z poniklované mosazi, s odnímatelným třmenem z pochromované oceli. H 24 HPM Visací zámky pro modulové systémy. Tělo z poniklované mosazi, s ocelovým pochromovaným třmenem, nebo s nerezovým třmenem o průměru 8 mm. Výšky ok visacích zámků mm. HPM 46 ANCHOR Robustní, vysoce odolný visací zámek. Speciální cylindrické vložky ZB 27 K MR 22 S MB 19 MRH 22 MET Universal

10 Přídavné zámky Produktový katalog Přídavné zámky AZ Přídavná cylindrická vložka Vyrábí se ve všech profilech a je možné ji sjednotit s cylindrickou vložkou umístěnou v zámku dveří. Jedním klíčem tak lze otevřít zámek dveří i přídavný zámek. AZ K 900 Přídavný zámek s cylindrickou vložkou AZ Teleskopická dveřní záchytka umožní pootevřít dveře do bezpečné polohy (na štěrbinu) a zkontrolovat přístup ke dveřím. Zvenku se otevírá klíčem, zevnitř knoflíkem podélného tvaru s červenozeleným ukazatelem pozice zámku. Zelená barva zámek je odemčený, dveře lze otevřít. Zeleno/červená zámek má funkci dveřního řetízku, dveře lze otevřít jen do bezpečné polohy. Červená barva zámek je uzamčený, dveře nelze otevřít. Vhodný na levé i pravé dveře. K 900 K 9000 Přídavný zámek s cylindrickou vložkou AZ Inovovaná konstrukce zámku K 900. Kryt dveřní záchytky má bezpečnostní zesílenou konstrukci a uchycuje se na více bodech. Funkce stejná jako u K 900. Vhodný na levé i pravé dveře. K

11 Bezpečnostní kování a rozety Produktový katalog Bezpečnostní kování a rozety SB 88 SB 88K, SB 88 GK, SB 88 D (certifikát NBÚ PT, ČSN BT) Povrchová úprava: leštěná mosaz (Mp), saténový nikl (Ni). Rozteč 72, 88, 92 mm. SB 11/1, SB 15/1 Se zabudovanou manganovou destičkou. Povrchová úprava: eloxovaná alpaka (F2), eloxované zlato (F3), eloxovaný bronz (F4). Rozteč 88 mm. SB 88 SB 11/1 SBAW ALT WIEN Se zabudovanou destičkou z kalené oceli. Povrchová úprava: leštěná mosaz (Mp). Rozteč 88 mm. SBM 11/1, SBM 15/1 Povrchová úprava: leštěná mosaz, bronzírovaná mosaz. Rozteč 88 mm. SBAW SBM 11/1 SBS 11/1, SBS 15/1 Povrchová úprava: pozinkováno, patinováno. Rozteč 88 mm. SBST Celoocelové kování Povrchová úprava: matný nikl (F2), matná mosaz (F3). Rozteč 88 mm. C50 C50, D32 Ochrana cylindrické vložky Povrchová úprava: chromniklová ocel, barva mosazi, černá barva. SBS 11/1 SBST D32 11

12 Zadlabací zámky Produktový katalog Zadlabací zámky E 7000 W/S E 7020 S/W, E 7022 S/W, E 7000, E 7020, E 7020 W, E 7022, E 7022 W (certifikáty NBÚ, SZÚ, Trezor Test) Bezpečnostní závora s vysokou odolností proti bočnímu zatížení a odpilování, vysoká pevnost a stabilita tělesa zámku s ochranou proti prachu a nečistotám, ochrana proti korozi, protipožární odolnost T 30, západka přestavitelná na levé/pravé dveře. E 7000 W/S, E 7020 P, E 720, E 730 E 7020 P Panikový zámek Z vnitřní strany je možno otevřít zamčené dveře pouhým stlačením kliky. E 720 Rolničkový zámek E 730 Zámek bez střelky E 750/E 750 W, E 760, E 770, E 780/E 780 W, E 790, E 700 W Mělké zadlabací zámky Nutno určit levé/pravé dveře. E 750, E 760, E 770, E 780, E 790 K 370, K 375 Přídavné vratové zámky 550, 551, 556, 557, 553, 554 Garážové zámky 140 U, 140 S, 104, 107 Zámky do mřížových vrat K 370, K 375, 550, 551, 140 U 12

13 Elektronické hotelové a přístupové systémy Produktový katalog Elektronický přístupový a hotelový systém SALTO XS4 Firmy EVVA SALTO v dnešní době nabízejí již v 60 zemích světa elektronický hotelový a přístupový systém SALTO. Po celém světě je namontováno více jak čtecích jednotek tohoto systému. Firma EVVA se aktivně podílí na vývoji a prodeji systému SALTO. Elektronický systém SALTO je určený jak pro hotelový provoz (hotelové pokoje, společné prostory hotelových hostů, salónky, zázemí hotelu, kanceláře vedení hotelu, welness centrum atd.) hotelový systém SALTO, tak i pro jednotlivé dveře, kancelářské budovy, nemocnice, vysokoškolské kampusy, wellness centra atd. přístupový systém SALTO. Systém může fungovat samostatně nebo může být propojen s jiným systémem (PMS komunikace, POS komunikace, automatická synchronizace databází), stejně jako do jiného systému může být přímo integrován (SHIP protokol). EVVA spol. s r. o. Praha je výhradním dodavatelem elektronického systému SALTO do České republiky. SALTO Proximity Ve spolupráci s dalšími firmami je v ČR namontováno v cca 150 objektech více jak čtecích jednotek SALTO. Stále nové a nové objekty jsou osazovány tímto systémem hlavně díky jeho kvalitě, designu a bezpečnosti. Na mnoha objektech je pak tento systém kombinován i s mechanickým systémem generálního klíče EVVA. Pomocí kombinovaného klíče lze sjednotit oba systémy do jednoho média klíč EVVA čip (bezkontaktní čip, ibutton). Jedinečnou vlastností elektronického systému SALTO je virtuální síť přenos dat po identifikačním médiu. Pomocí identifikačního média se přenášejí data mezi autonomními čtecími jednotkami a řídícím softwarem. Takto lze nahradit jiný klasický online systém plnohodnotným systémem, který je levnější, uživatelsky příjemnější a flexibilnější. Tímto se také rozšiřují možnosti jiného klasického offline systému. Samozřejmostí je 24 hodinový servis, který poskytujeme všem našim zákazníkům, kteří používají elektronický systém SALTO. 13

14 Elektronické hotelové a přístupové systémy Produktový katalog Online nástěnná čtecí jed. Identifikační médium aktualizace údajů v dveřním kování > > > aktualizace údajů v identifikačním médiu > > > < < < paměť průchodů, stav baterií < < < paměť průchodů, stav baterií aktualizace údajů v nástěnné čtecí jednotce > > > paměť průchodů, stav baterií > > > Dveřní čtecí jednotka Software SALTO Virtuální síť SALTO: Data jsou přenášena prostřednictvím identifikačních médií Princip virtuální sítě Pomocí virtuální sítě lze získávat informace o vstupech v autonomních čtecích jednotnotkách, získávat informace o stavu baterií v autonomních čtecích jednotkách, aktualizovat data v identifikačních médiích (přístupová oprávnění, datum platnosti) a zakázat přístup ztraceným identifikačním médiím v autonomních čtecích jednotkách. Elektronické systémy SALTO ROM (read only) systémy Přístupová oprávnění se zapisují do paměti čtecí jednotky. Čtecí jednotky čtou z identifikačního média ROM číslo (výrobní číslo) a porovnávají ho se seznamem v paměti. Jednotlivá identifikační média se do čtecích jednotek programují buď pomocí přenosného programátoru a software (SALTO E1000, SALTO E9000 ROM), nebo jen pomocí programovacího čipu (SALTO Smile, SALTO E9000 Smile). Jednotlivé systémy se liší používaným typem identifikačních médií. Systémy SALTO ROM: SALTO Smile ibutton Smile, SALTO E1000 ibutton ROM, SALTOE9000 Smile bezkontaktní identifikační médium Mifare/Desfire Smile, SALTO E9000 ROM bezkontaktní identifikační médium Mifare/Desfire. RW (read/write) systémy Přístupová oprávnění se zapisují na identifikační médium. V těchto systémech funguje virtuální síť přenos dat prostřednictvím identifikačních médií. K systému je vždy potřeba vybavení pracoviště správce systému (např. recepce hotelu) editor na vystavovaní identifikačních médií, přenosný programátor a software. Jednotlivé systémy se liší typem používaných identifikačních médií. Systémy SALTO RW: SALTO E2000 ibutton RW, SALTO E5000 smart karta, SALTO E7000 bezkontaktní identifikační médium (RFID) Picopass, SALTO E8000 bezkontaktní identifikační médium (RFID) Legic, SALTO E9000 bezkontaktní identifikační médium (RFID) Mifare/Desfire, SALTO HID bezkontaktní identifikační médium (RFID) HID IClass. 14

15 Elektronické hotelové a přístupové systémy Produktový katalog Hlavní komponenty elektronického systému SALTO Autonomní čtecí jednotky Dveřní čtecí jednotka, ecylindr, nástěnná čtecí jednotka, čtecí jednotka na skleněné dveře, čtecí jednotka na šatní skříňky, inteligentní spořič elektrické energie. Online čtecí jednotky Dveřní čtecí jednotka, nástěnná čtecí jednotka, inteligentní spořič elektrické energie. Vybavení pracoviště správce systému (např. recepce) Editor na vystavování karet přenosný programátor hotelový nebo přístupový software. Identifikační média ibutton Smile, ibutton ROM, ibutton RW, Smart karta, bezkontaktní identifikační média: Picopass, Legic, Mifare/Desfire, HID iclass. Jednotlivé komponenty elektronického systému SALTO Dveřní čtecí jednotka SALTO Autonomní čtecí jednotka, modelová řada Comfort identifikačním médiem se ovládá venkovní klika, vnitřní klika je vždy aktivní funkce panik, modelová řada Security identifikačním médiem se ovládá spodní otočný knoflík, napájení: 3 tužkové baterie AAA, životnost otevření (bezkontaktní technologie) otevření (kontaktní technologie). Slabé baterie jsou signalizovány LED diodou a jsou také přenášeny pomocí virtuální sítě, Úzká čtecí jednotka Široká čtecí jednotka paměť posledních událostí (otevření, zamítnutá otevření, stisknutí kliky zevnitř, volitelně i zápis otevření klíčem), šířka kování 40 mm nebo 67 mm, office funkce z venkovní strany může být čtecí jednotka otevřená v požadovaném čase (lze provést automaticky jednoduchá instalace na všechny typy dveří, nebo manuálně), odolnost ve venkovním prostředí, lze kombinovat se zadlabacím zámkem SALTO (protipožární atest na 30 minut), nebo s jiným typem zadlabacího zámku, odolnost proti vandalismu, speciální provedení: oboustranná dveřní čtecí jednotka, online dveřní čtecí jednotka, dveřní čtecí jednotka kombinovaná s panikovou lištou. Bezkontaktní karta Smart karta ibutton 15

16 Elektronické hotelové a přístupové systémy Produktový katalog Typy klik SALTO Standardní: U, L, W, O Příplatkové: S, H, B, P Povrchové úpravy Standardní: matná mosaz (PVD), leštěná mosaz (PVD), staromosaz, matný nerez, příplatkové: leštěný nerez, RAL barvy. leštěný nerez matný nerez leštěná mosaz matná mosaz staromosaz bílá černá RAL barvy Dveřní čtecí jednotka provedení Comfort Dveřní čtecí jednotka provedení Security Oboustranná dveřní čtecí jednotka 16

17 Elektronické hotelové a přístupové systémy Produktový katalog Model 50 klika / klika Model 51 klika / klika otočný uzamykací knoflík Model 53 klika / klika otvor pro cylindrickou půlvložku Model 53 klika / klika otvor pro cylindrickou půlvložku Model 54 klika / klika otvor pro cylindrickou půlvložku Model 56 klika / klika tlačítko funkce Privacy (soukromí) Modelová řada SALTO Comfort Model 57 klika / klika tlačítko funkce Privacy (soukromí) otvor pro cylindrickou půlvložku Model 66 klika / klika záznam otevření mechanickým klíčem tlačítko funkce Privacy (soukromí) Model 60 klika / klika záznam otevření mechanickým klíčem Model 61 klika / klika záznam otevření mechanickým klíčem otočný uzamykací knoflík SALTO Comfort Odblokování kliky pomocí oprávněného média. Model 20 jednostranná klika oboustranný otočný uzamykací knoflík Model 21 klika / klika oboustranný otočný uzamykací knoflík Model 22 madlo / klika oboustranný otočný uzamykací knoflík Model 23 koule / klika oboustranný otočný uzamykací knoflík Model 28 vícepolohová klika / klika oboustranný otočný uzamykací knoflík Model 29 oboustranný otočný uzamykací knoflík Model 30 jednostranná klika otočný uzamykací knoflík Model 32 madlo / klika otočný uzamykací knoflík Model 33 koule / klika otočný uzamykací knoflík Modelová řada SALTO Security Model 40 otočný uzamykací knoflík Model 41 jednostranná klika otočný uzamykací knoflík SALTO Security Odblokování otočného uzamykacího knoflíku pomocí oprávněného média. 17

18 Elektronické hotelové a přístupové systémy Produktový katalog Ecylindr Autonomní čtecí jednotka, identifikačním médiem se aktivuje venkovní otočný knoflík. Vnitřní knoflík je vždy aktivní, dodává se ve všech systémech mimo verzi SALTO E5000, napájení: 1 baterie CR123A, životnost otevření (bezkontaktní technologie) otevření (kontaktní technologie). Slabé baterie jsou signalizovány LED diodou a jsou také přenášeny pomocí virtuální sítě, paměť posledních událostí (otevření, zamítnutá otevření), povrchová úprava: leštěná mosaz, matný nikl, matný a leštěný chrom, hnědá, černá. Ecylindr Nástěnná čtecí jednotka Skládá se vždy z nástěnné čtecí jednotky a řídící jednotky, podle typu řídící jednotky je offline nebo online, v provedení online může provádět přenos dat přes virtuální síť, nutná kabeláž, externí 12V napájení, pomocí 12 výstupních relé ovládá externí zařízení (např. výtah, závora, elektrický zámek), úzké provedení nástěnné čtecí jednotky nebo standardní provedení, pro větší bezpečnost (dvojí kontrolu) lze nástěnnou čtecí jednotku kombinovat s PIN klávesnicí, speciální provedení: místo řídící jednotky lze propojit s nástěnnou čtecí jednotkou převodník dat, který pak převede přečtená data do externího systému (např. docházkový systém). Převodník dat lze kombinovat i s řídící jednotkou SALTO. ibutton Proximity Smart PIN klávesnice 18

19 Elektronické hotelové a přístupové systémy Produktový katalog Čtecí jednotka pro skleněné dveře Autonomní čtecí jednotka, identifikačním médiem se ovládá venkovní klika, vnitřní klika je vždy aktivní funkce panik, zadlabací zámek je součástí čtecí jednotky, napájení: 3 tužkové baterie AAA, životnost otevření (bezkontaktní technologie) otevření (kontaktní technologie). Slabé baterie jsou signalizovány LED diodou a jsou také přenášeny pomocí virtuální sítě, paměť posledních událostí, povrchová úprava: matný nerez. Čtecí jednotka pro skleněné dveře Spořič elektrické energie Spořič elektrické energie SALTO Identifikuje vložené identifikační médium a jeho oprávnění, 1 2 výstupní relé, provedení offline nebo online, při provedení online lze získat v reálném čase informaci o přítomnosti hosta nebo personálu na pokoji, povrchová úrava: stříbrný nebo zlatý. Identifikační média Jednoduché používání, zabezpečená identifikační média proti kopírování, zašifrované informace, podpora přenosu dat pomocí virtuální sítě, multiaplikační (identifikační médium lze využít v několika nezávislých systémech současně). Čtecí jednotka pro šatní skříňky Autonomní čtecí jednotka, identifikačním médiem se aktivuje venkovní otočný knoflík, zadlabací zámek je součástí čtecí jednotky, napájení: 3 tužkové baterie AAA, životnost otevření (bezkontaktní technologie) otevření (kontaktní technologie). Slabé baterie jsou signalizovány LED diodou a jsou také přenášeny pomocí virtuální sítě, paměť posledních událostí, odolný materiál. Čtecí jednotky pro šatní skříňky ibutton Smart Proximity 19

20 Elektronické hotelové a přístupové systémy Produktový katalog Vybavení pracoviště na vystavování identifikačních médií Editor na vystavování identifikačních médií Zapisuje informace na identifikační médium, připojuje se k PC přes USB nebo ethernet, 12V napájení síťovým adaptérem. Přenosný programátor Slouží k přenosu dat mezi řídícím softwarem a autonomními čtecími jednotkami. oživení, přeprogramování čtecí jednotky, aktualizace dat čtecí jednotky, nouzové otevření čtecí jednotky, vyčítání průchodů ze čtecí jednotky, kontrola stavu jednotky včetně baterií. Editor Smart Programátor PPD Software Operační systém Windows, v českém jazyce, přístupová nebo hotelová verze, různé verze softwaru podle počtu uživatelů, max uživatelů, max dveří. Software SALTO 20

21 Elektronické hotelové a přístupové systémy Produktový katalog EMZY MKT 35 Elektromotorická cylindrická vložka Skládá se z elektronické řídící jednotky a cylindrické vložky EVVA s vestavěným elektromotorem, ovládání jak klíčem (v nouzovém režimu), tak elektronicky (PIN klávesnice, čtečka karet apod.), možnost naprogramování časových funkcí řídící jednotky počítačem (verze EMZY 2A), montuje se do standardního kování, slouží k bezpečnému uzamčení dveří. Může ovládat jak standardní zadlabací zámek, tak i rozvorové vícebodové zamykání používané u bezpečnostních dveří. EMZY MKT 35 Kombinovaný klíč Používá se k propojení elektronického a mechanického zámkového systému EVVA. Otevírá jak mechanický, tak elektronický přístupový, nebo hotelový systém. V hlavě klíče je zaintegrované přístupové médium (čip ibutton, čip RFID technologie Mifare, Legic, HID). Kombinovaný klíč 21

22 Elektronické hotelové a přístupové systémy Produktový katalog Dveřní čtecí jednotka Dveřní čtecí jednotka Dveřní čtecí jednotka online online online Gateway Repeater Repeater Software SALTO Online dveřní čtecí jednotka SALTO Novinka 2009 Online dveřní čtecí jednotka SALTO Bez nutnosti kabeláže je tato dveřní čtecí jednotka online, standardní napájení 3 x AAA bateriemi, životnost otevření, při výpadku online sítě pracuje jako autonomní dveřní čtecí jednotka, rozšiřuje nabídku čtecích jednotek SALTO. Dá se použít samostatně v jednom systému (online systém) nebo se dá kombinovat v jednom systému s ostatními čtecími jednotkami SALTO. Online provoz: Sledování otevření v reálném čase. Z venku identifikačním médiem, zevnitř zmáčknutím kliky, otevření na dálku, okamžité zablokování přístupu, sledování stavu baterií. Online zapojení: Gateway je připojena do standardní PC sítě. Napájení 12V ze síťového zdroje, Repeater zvětšuje vzdálenost a zesiluje signál. Napájení 12V ze síťového zdroje, okolo Gateway a Repeater může být max. 20 dveřních čtecích jednotek online, vzdálenost mezi Gateway, Repeater a dveřní čtecí jednotkou online může být max. 15m, vzdálenost mezi Gateway a Repeater je max. 20m. Po Gateway může být max. 5 x Repeater. 22

23 Doplňkový sortiment Produktový katalog Doplňkový sortiment NSK/A Skříňka pro nouzový klíč Se signalizací (alarm) při neoprávněném odebrání klíče. Napájení: speciální baterie s životností 2 let. MB 30 Klíčová depozitní schránka pro nucená spoluuzavření Skládá se ze dvou cyl. vložek MB 30 s ozubeným kolečkem GBZ. Rozměry: 155 x 155 x 40 mm. NSK Luxus s kladívkem MB 30 Klíčovnice Z ocelového plechu s háky na klíče, možnost cylindrické vložky EVVA. Klíčovnice Rourové (válcové) trezory 178 PZV délka 145 mm, Ø 47 mm, pro polovložku HZ 32, provedení: tělo z odlitku Al, víko z nerezu, popř. Al. 179 PZV délka 150 mm, Ø 78 mm, pro polovložku HZ 32, provedení: tělo z odlitku Al, víko z nerezu, popř. Al. 177 PZV, 178 PZV EVVA MultiSpray Sprej pro údržbu a mazání cylindrických vložek zámku, ochranu proti korozi. Neobsahuje volný silikon a tím zabraňuje vzniku zatvrdlých zbytků. Balení: 12 ks/karton. B 3 Montážní klíč Kovový odlitek, s měřidlem pro určení délek cylindrických vložek. EVVA MultiSpray B 3 23

24 CZ EVVA spol. s r. o. Praha V Bokách II č. 11/ Praha 5 T: F: Mail: evva@evva.cz SK Zástupce pro Severní Čechy Michal Langer T: Mail: m.langer@evva.cz Kancelář Olomouc Erbenova Olomouc T/F: M: Mail: j.kohlicek@evva.cz EVVA s. r. o. Piaristická Nitra T: F: Mail: evva@evva.sk
