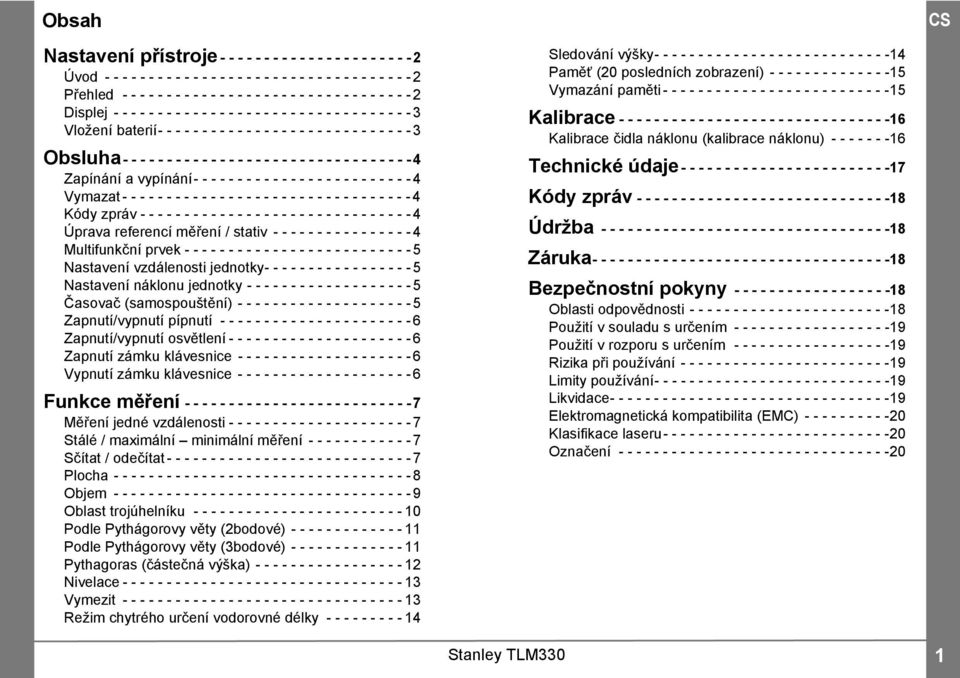

1 Obsah CS Nastavení přístroje Úvod Přehled Displej Vložení baterií Obsluha Zapínání a vypínání Vymazat Kódy zpráv Úprava referencí měření / stativ Multifunkční prvek Nastavení vzdálenosti jednotky Nastavení náklonu jednotky Časovač (samospouštění) Zapnutí/vypnutí pípnutí Zapnutí/vypnutí osvětlení Zapnutí zámku klávesnice Vypnutí zámku klávesnice Funkce měření Měření jedné vzdálenosti Stálé / maximální minimální měření Sčítat / odečítat Plocha Objem Oblast trojúhelníku Podle Pythágorovy věty (bodové) Podle Pythágorovy věty (3bodové) Pythagoras (částečná výška) Nivelace Vymezit Režim chytrého určení vodorovné délky Sledování výšky Paměť (0 posledních zobrazení) Vymazání paměti Kalibrace Kalibrace čidla náklonu (kalibrace náklonu) Technické údaje Kódy zpráv Údržba Záruka Bezpečnostní pokyny Oblasti odpovědnosti Použití v souladu s určením Použití v rozporu s určením Rizika při používání Limity používání Likvidace Elektromagnetická kompatibilita (EMC) Klasifikace laseru Označení

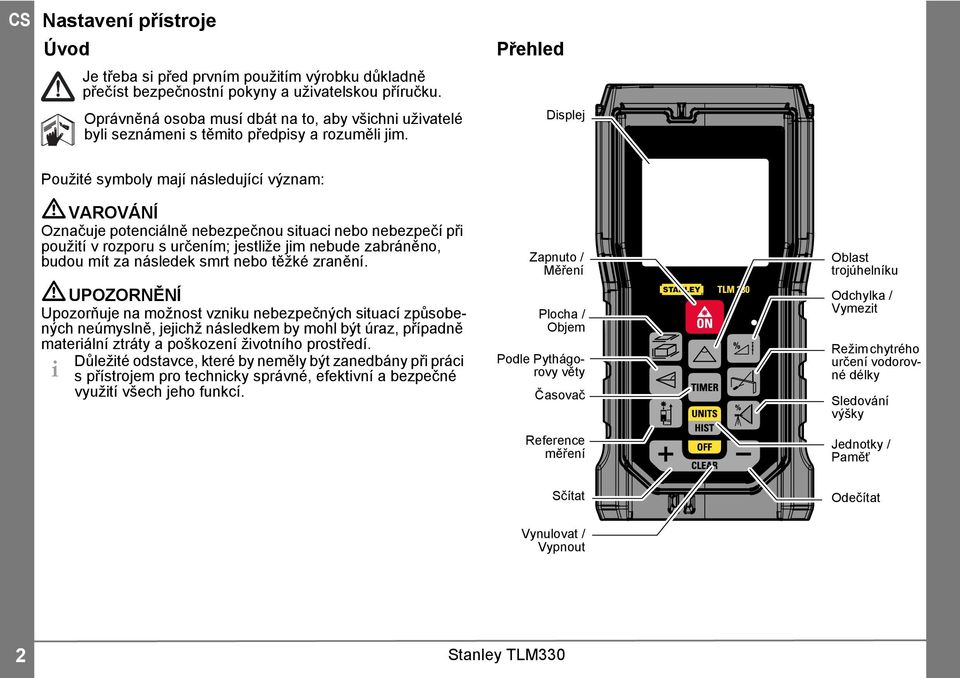

2 CS Nastavení přístroje Úvod Je třeba si před prvním použitím výrobku důkladně přečíst bezpečnostní pokyny a uživatelskou příručku. Oprávněná osoba musí dbát na to, aby všichni uživatelé byli seznámeni s těmito předpisy a rozuměli jim. Přehled Displej Použité symboly mají následující význam: VAROVÁNÍ Označuje potenciálně nebezpečnou situaci nebo nebezpečí při použití v rozporu s určením; jestliže jim nebude zabráněno, budou mít za následek smrt nebo těžké zranění. UPOZORNĚNÍ Upozorňuje na možnost vzniku nebezpečných situací způsobených neúmyslně, jejichž následkem by mohl být úraz, případně materiální ztráty a poškození životního prostředí. Důležité odstavce, které by neměly být zanedbány při práci i s přístrojem pro technicky správné, efektivní a bezpečné využití všech jeho funkcí. Zapnuto / Měření Plocha / Objem Podle Pythágorovy věty Časovač Reference měření Oblast trojúhelníku Odchylka / Vymezit Režim chytrého určení vodorovné délky Sledování výšky Jednotky / Paměť Sčítat Odečítat Vynulovat / Vypnout

3 Nastavení přístroje Displej Vložení baterií CS Plocha / Objem Vymezit Měření reference Baterie Časovač Paměť i Abychom zajistili spolehlivé použití, nepoužívejte zinkouhlíkové baterie. Baterie vyměňte, jakmile začne symbol baterie blikat. Obvod Úhel Plocha stěny Podle Pythágorovy věty Vodorovné měření Nepřímá výška Min./Max. měření Sčítání Odčítání Jednotky. výsledek Linie shrnutí 3

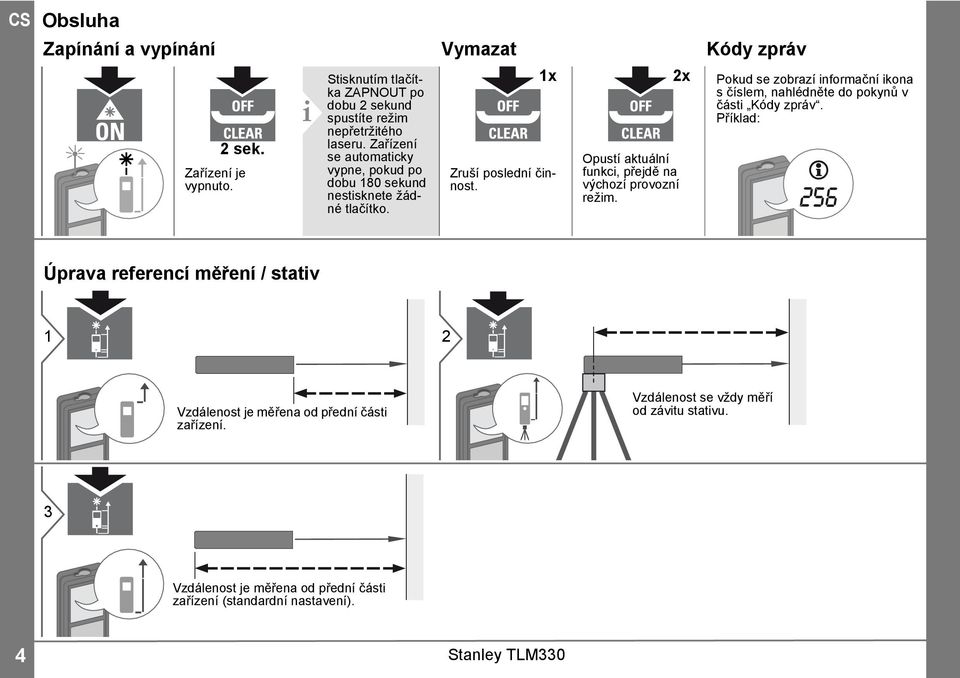

4 CS Obsluha Zapínání a vypínání Vymazat Kódy zpráv sek. Zařízení je vypnuto. i Stisknutím tlačítka ZAPNOUT po dobu sekund spustíte režim nepřetržitého laseru. Zařízení se automaticky vypne, pokud po dobu 80 sekund nestisknete žádné tlačítko. x Zruší poslední činnost. x Opustí aktuální funkci, přejdě na výchozí provozní režim. Pokud se zobrazí informační ikona s číslem, nahlédněte do pokynů v části Kódy zpráv. Příklad: Úprava referencí měření / stativ Vzdálenost je měřena od přední části zařízení. Vzdálenost se vždy měří od závitu stativu. 3 Vzdálenost je měřena od přední části zařízení (standardní nastavení). 4

5 Obsluha Multifunkční prvek CS i Směr prvku je rozpoznán automaticky a nulový bod je nastaven správně. Nastavení vzdálenosti jednotky Nastavení náklonu jednotky Přepínání mezi následujícími jednotkami: Přepínání mezi následujícími jednotkami: sek m 0.00 ft současně m 0'00" /3 sekundy 0.0 % 0.00 m 0.00 in 0 in /3 Časovač (samospouštění) s i Seřiďte prodlevu samospouštěmi (max. 60 sekund, standardní nastavení 5 sekund) Jakmile tlačítko pustíte v době, kdy je laser aktivní, zobrazí se zbývající sekundy do naměřené hodnoty jako odpočítávání. Zpožděné samospouštěmi se doporučuje pro přesné zaměření, např. na velké vzdálenosti. Zabrání se tím třesení zařízení při stisknutí tlačítka měření. 5

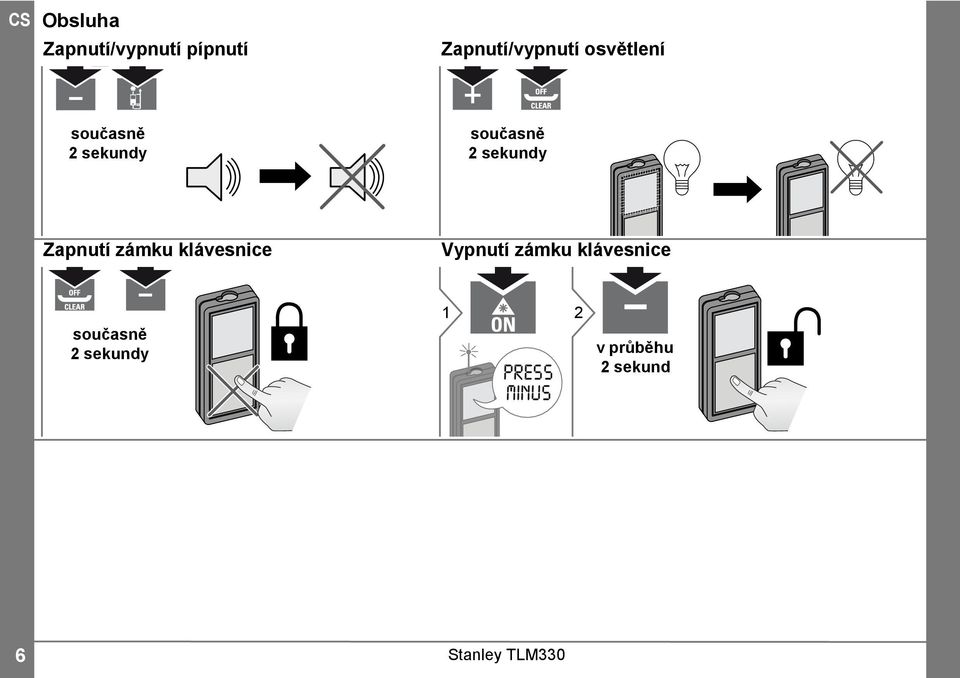

6 CS Obsluha Zapnutí/vypnutí pípnutí Zapnutí/vypnutí osvětlení současně sekundy současně sekundy Zapnutí zámku klávesnice Vypnutí zámku klávesnice současně sekundy PRESS MINUS v průběhu sekund 6

7 Funkce měření Měření jedné vzdálenosti CS Aktivní laser namiřte na cíl. 3 i 8.53 m Cílové povrchy: Chyby měření mohou nastat při měření proti bezbarvým kapalinám, sklu, polystyrénu nebo polopropustnému povrchu, případně při zaměření na vysoce lesklé povrchy. Doba měření se prodlouží u měření proti tmavému povrchu. Stálé / maximální minimální měření min. max. Je zobrazena minimální a maximální měřená vzdálenost (min., max.). Na hlavním řádku je zobrazena naposledy naměřená hodnota. 3 sek. Zastavuje stálé / minimální maximální měření. Používá se pro měření diagonál místnosti (maximální hodnoty) nebo vodorovných vzdáleností (minimální hodnoty) m Sčítat / odečítat 7.33 m Další měření se přičte k předchozímu měření. Další měření se odečte od předchozího měření. 3 i 5.5I5 m I.847 m Výsledek se zobrazí v linii shrnutí a naměřená hodnota výše. Tento postup lze podle potřeby opakovat. Stejný postup se použije i u sčítání či odečítání ploch nebo objemů. 7

8 CS Funkce měření Plocha x i Výsledek se zobrazí v linii shrnutí a naměřená hodnota výše. první cílový bod. druhý cílový bod m 6 sek m 4.35 m Obvod Plocha 8

9 Funkce měření Objem x CS první cílový bod. druhý cílový bod. třetí cílový bod. 7 i m 3 Výsledek se zobrazí v linii shrnutí a naměřená hodnota výše. 8 sekun m m m 3 Obvod Plochy stěn Objem 9

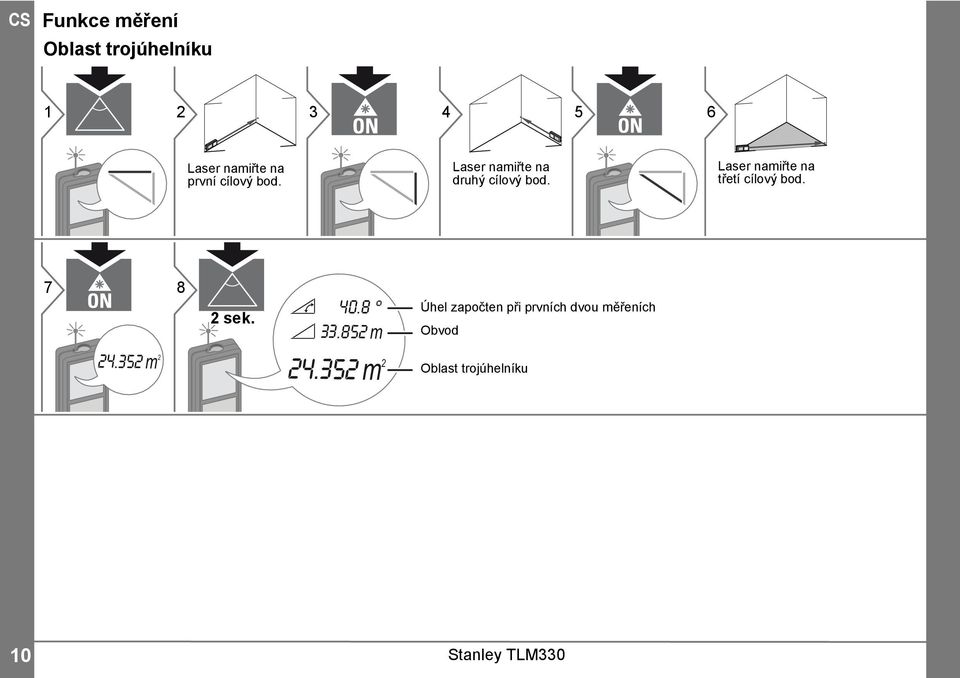

10 CS Funkce měření Oblast trojúhelníku první cílový bod. druhý cílový bod. třetí cílový bod m 8 sek m 4.35 m Úhel započten při prvních dvou měřeních Obvod Oblast trojúhelníku 0

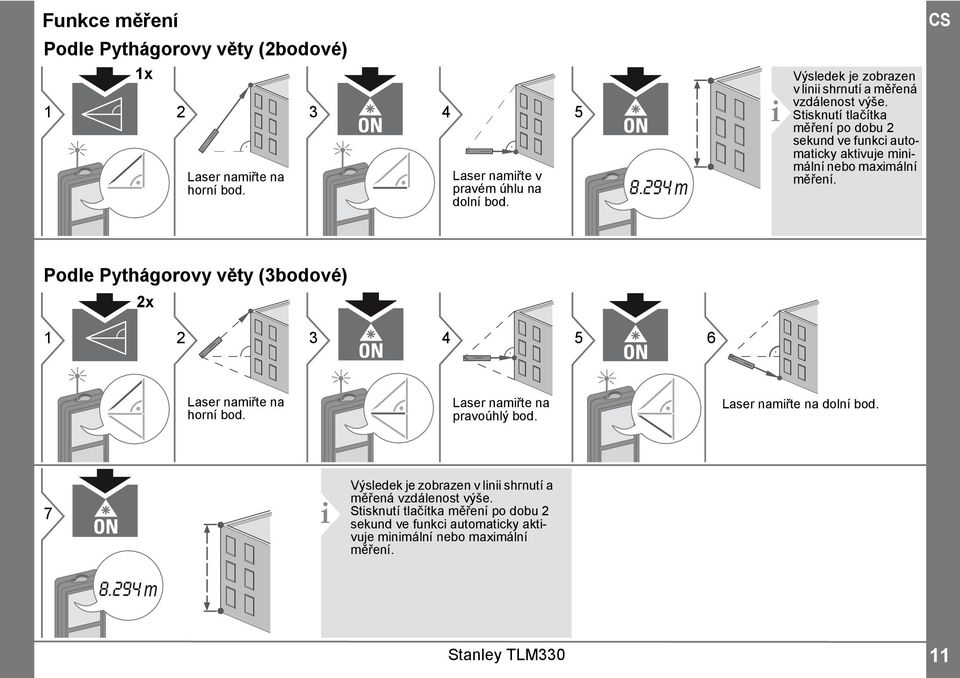

11 Funkce měření Podle Pythágorovy věty (bodové) x horní bod. 3 4 Laser namiřte v pravém úhlu na dolní bod. 5 i 8.94 m Výsledek je zobrazen v linii shrnutí a měřená vzdálenost výše. Stisknutí tlačítka měření po dobu sekund ve funkci automaticky aktivuje minimální nebo maximální měření. CS Podle Pythágorovy věty (3bodové) x horní bod. pravoúhlý bod. dolní bod. 7 i Výsledek je zobrazen v linii shrnutí a měřená vzdálenost výše. Stisknutí tlačítka měření po dobu sekund ve funkci automaticky aktivuje minimální nebo maximální měření m

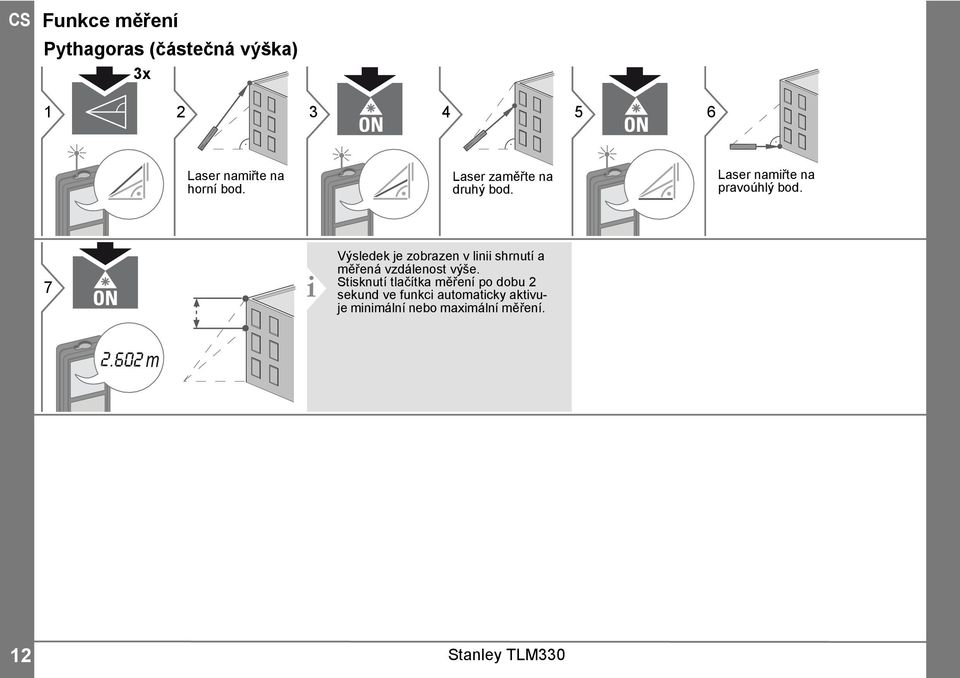

12 CS Funkce měření Pythagoras (částečná výška) 3x horní bod. Laser zaměřte na druhý bod. pravoúhlý bod. 7 i Výsledek je zobrazen v linii shrnutí a měřená vzdálenost výše. Stisknutí tlačítka měření po dobu sekund ve funkci automaticky aktivuje minimální nebo maximální měření..60 m

13 Funkce měření CS Nivelace i Tato funkce zobrazuje průběžný náklon zařízení. Od náklonu od ±5 začne zařízení opakovaně pípat. Čím více se přibližuje k 0, tím častěji pípá. Pokud je dosaženo ±0,3, zařízení pípá nepřerušovaně. x Zařízení umístěte na objekt, který si přejete vyrovnat. 8.7 Je zobrazen náklon (rozsah ±80 ). Vymezit x m Upravte hodnotu m Potvrďte hodnotu a spusťte měření. 4 Zařízení pomalu posunujte podél linie sledování. Je zobrazena vzdálenost k dalšímu bodu sledování m 0.40 m Chybí 0,40 m k další vzdálenosti 0,65 m. i Při přibližování k vymezenému bodu na méně než 0, m začne přístroj pípat. Funkci lze zastavit stisknutím tlačítka vymazání a vypnutí. 3

14 CS Funkce měření Režim chytrého určení vodorovné délky Namiřte laser na cíl m 4.87 m α y z z (do 360 a příčný náklon ±0 ) y i Znovu stiskněte klávesu a vypněte vodorovné měření. Sledování výšky i Tato funkce nepřetržitě zobrazuje sledování výšky, pokud je zařízení uvedeno do chodu na stativu. Je potřeba měření vzdálenosti č., neboť automaticky se měří pouze úhel. h 3 4 x h3 h dolní bod. horní body a sledování úhlu/výšky se spustí automaticky m m x y = Sledování úhlu = Sledování výšky, pokud je zařízení uvedeno do chodu na stativu x h3 h h y i Sledovaná výška y je v rozmezí 90 k. zaměřeném bodu x. 6 Zastaví sledování výšky a zobrazí poslední měření. 4

15 Funkce měření Paměť (0 posledních zobrazení) Vymazání paměti CS m Ukáže se 0 posledních zobrazení m Prochází mezi 0 posledními zobrazeními. sek. K dalším výpočtům lze použít hodnotu z hlavního řádku. současně sekundy Paměť je zcela vymazána. 5

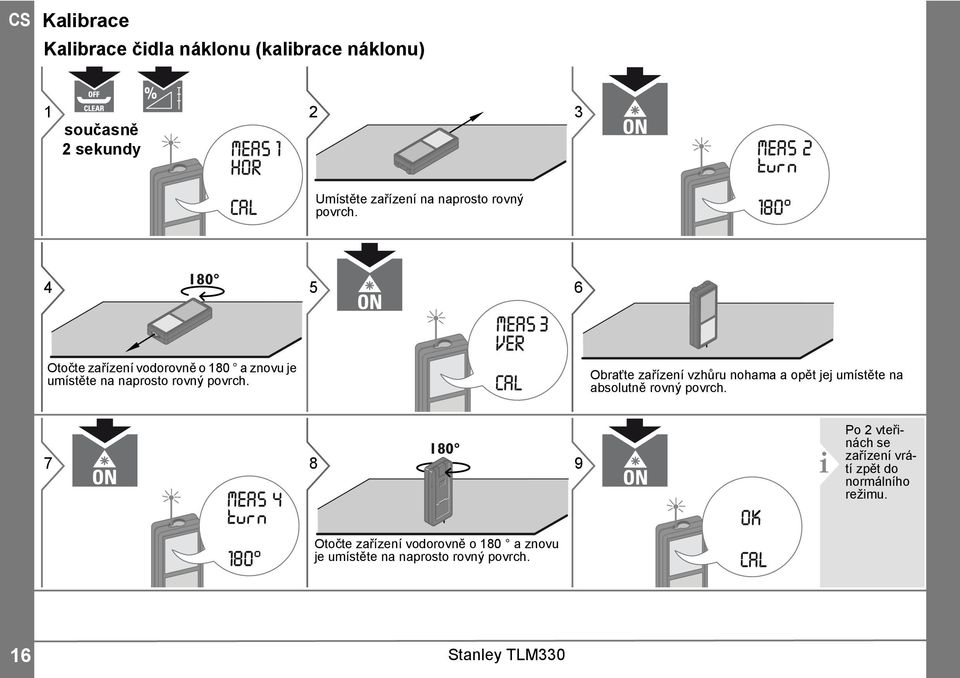

16 CS Kalibrace Kalibrace čidla náklonu (kalibrace náklonu) současně sekundy 3 Umístěte zařízení na naprosto rovný povrch Otočte zařízení vodorovně o 80 a znovu je umístěte na naprosto rovný povrch. Obraťte zařízení vzhůru nohama a opět jej umístěte na absolutně rovný povrch i Po vteřinách se zařízení vrátí zpět do normálního režimu. Otočte zařízení vodorovně o 80 a znovu je umístěte na naprosto rovný povrch. 6

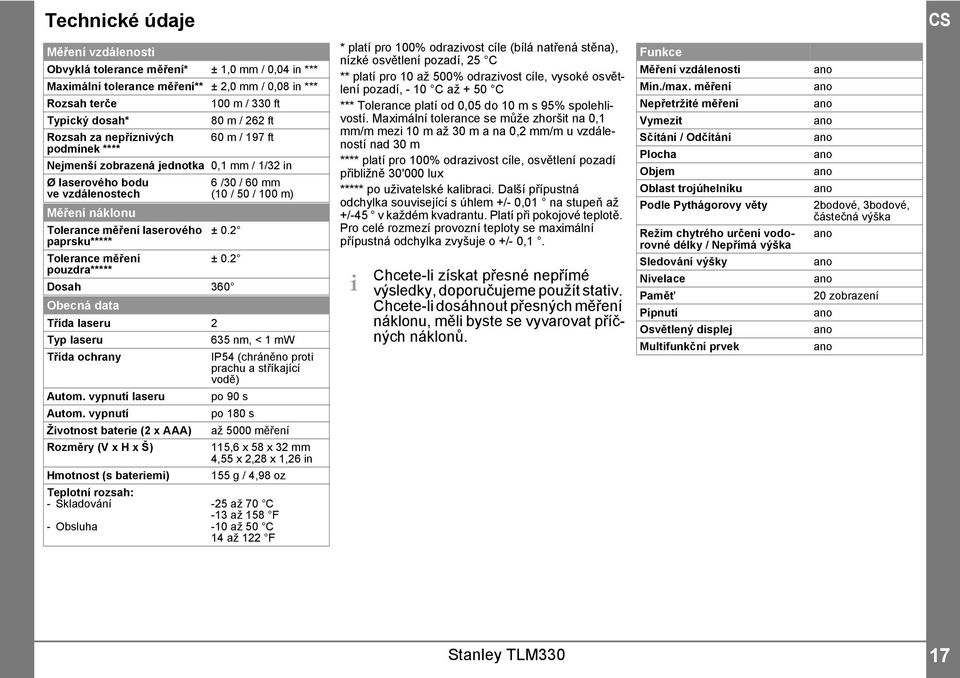

17 Technické údaje CS Měření vzdálenosti Obvyklá tolerance měření* ±,0 mm / 0,04 in *** Maximální tolerance měření** ±,0 mm / 0,08 in *** Rozsah terče Typický dosah* Rozsah za nepříznivých podmínek **** 00 m / 330 ft 80 m / 6 ft 60 m / 97 ft Nejmenší zobrazená jednotka 0, mm / /3 in Ø laserového bodu ve vzdálenostech Měření náklonu Tolerance měření laserového ± 0. paprsku***** Tolerance měření ± 0. pouzdra***** Dosah 360 Obecná data Třída laseru Typ laseru Třída ochrany Autom. vypnutí laseru Autom. vypnutí Životnost baterie ( x AAA) Rozměry (V x H x Š) Hmotnost (s bateriemi) Teplotní rozsah: - Skladování - Obsluha 6 /30 / 60 mm (0 / 50 / 00 m) 635 nm, < mw IP54 (chráněno proti prachu a stříkající vodě) po 90 s po 80 s až 5000 měření 5,6 x 58 x 3 mm 4,55 x,8 x,6 in 55 g / 4,98 oz -5 až 70 C -3 až 58 F -0 až 50 C 4 až F * platí pro 00% odrazivost cíle (bílá natřená stěna), nízké osvětlení pozadí, 5 C ** platí pro 0 až 500% odrazivost cíle, vysoké osvětlení pozadí, - 0 C až + 50 C *** Tolerance platí od 0,05 do 0 m s 95% spolehlivostí. Maximální tolerance se může zhoršit na 0, mm/m mezi 0 m až 30 m a na 0, mm/m u vzdáleností nad 30 m **** platí pro 00% odrazivost cíle, osvětlení pozadí přibližně 30'000 lux ***** po uživatelské kalibraci. Další přípustná odchylka související s úhlem +/- 0,0 na stupeň až +/-45 v každém kvadrantu. Platí při pokojové teplotě. Pro celé rozmezí provozní teploty se maximální přípustná odchylka zvyšuje o +/- 0,. i Chcete-li získat přesné nepřímé výsledky, doporučujeme použít stativ. Chcete-li dosáhnout přesných měření náklonu, měli byste se vyvarovat příčných náklonů. Funkce Měření vzdálenosti Min./max. měření Nepřetržité měření Vymezit Sčítání / Odčítání Plocha Objem Oblast trojúhelníku Podle Pythágorovy věty Režim chytrého určení vodorovné délky / Nepřímá výška Sledování výšky Nivelace Paměť Pípnutí Osvětlený displej Multifunkční prvek bodové, 3bodové, částečná výška 0 zobrazení 7

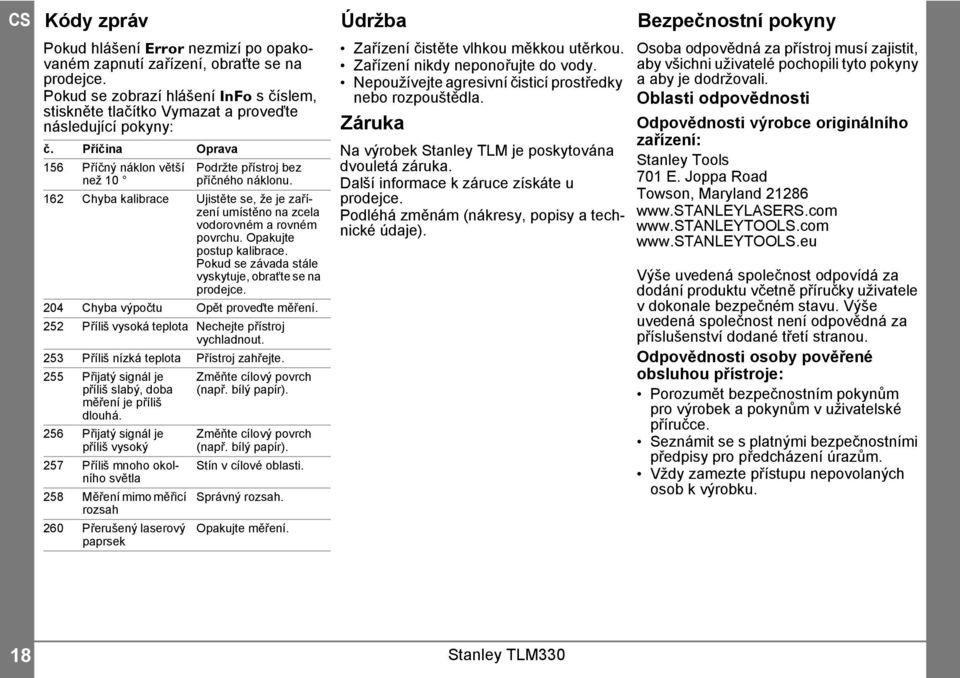

18 CS Kódy zpráv Pokud hlášení Error nezmizí po opakovaném zapnutí zařízení, obraťte se na prodejce. Pokud se zobrazí hlášení InFo s číslem, stiskněte tlačítko Vymazat a proveďte následující pokyny: č. Příčina Oprava 56 Příčný náklon větší než 0 Podržte přístroj bez příčného náklonu. 6 Chyba kalibrace Ujistěte se, že je zařízení umístěno na zcela vodorovném a rovném povrchu. Opakujte postup kalibrace. Pokud se závada stále vyskytuje, obraťte se na prodejce. 04 Chyba výpočtu Opět proveďte měření. 5 Příliš vysoká teplota Nechejte přístroj vychladnout. 53 Příliš nízká teplota Přístroj zahřejte. 55 Přijatý signál je příliš slabý, doba měření je příliš dlouhá. 56 Přijatý signál je příliš vysoký 57 Příliš mnoho okolního světla 58 Měření mimo měřicí rozsah 60 Přerušený laserový paprsek Změňte cílový povrch (např. bílý papír). Změňte cílový povrch (např. bílý papír). Stín v cílové oblasti. Správný rozsah. Opakujte měření. Údržba Zařízení čistěte vlhkou měkkou utěrkou. Zařízení nikdy neponořujte do vody. Nepoužívejte agresivní čisticí prostředky nebo rozpouštědla. Záruka Na výrobek Stanley TLM je poskytována dvouletá záruka. Další informace k záruce získáte u prodejce. Podléhá změnám (nákresy, popisy a technické údaje). Bezpečnostní pokyny Osoba odpovědná za přístroj musí zajistit, aby všichni uživatelé pochopili tyto pokyny a aby je dodržovali. Oblasti odpovědnosti Odpovědnosti výrobce originálního zařízení: Stanley Tools 70 E. Joppa Road Towson, Maryland Výše uvedená společnost odpovídá za dodání produktu včetně příručky uživatele v dokonale bezpečném stavu. Výše uvedená společnost není odpovědná za příslušenství dodané třetí stru. Odpovědnosti osoby pověřené obsluhou přístroje: Porozumět bezpečnostním pokynům pro výrobek a pokynům v uživatelské příručce. Seznámit se s platnými bezpečnostními předpisy pro předcházení úrazům. Vždy zamezte přístupu nepovolaných osob k výrobku. 8

19 Bezpečnostní pokyny Použití v souladu s určením Měření vzdáleností Měření náklonu Použití v rozporu s určením Použití přístroje bez seznámení s pokyny Použití mimo uvedené hranice použitelnosti Vyřazení bezpečnostních systémů z činnosti a odstranění informativních a výstražných štítků Otevření zařízení pomocí nástrojů (šroubováky atd.) Provádění úprav nebo adaptací přístroje Používání příslušenství jiných výrobců bez výslovného doporučení Úmyslné oslňování třetích osob, též ve tmě Nedostatečné zajištění bezpečnosti při měření (např. při měření na silnicích, na staveništích atd.) Úmyslné nebo nezodpovědné chování na lešení, na žebříku, při měření poblíž běžících strojů nebo poblíž součástí strojů nebo instalací, které nejsou chráněné Míření přímo na slunce Rizika při používání VAROVÁNÍ Dejte si pozor na chybná měření vzdálenosti, jestliže je produkt vadný, upadl vám, byl nesprávně použit nebo upravován. Provádějte pravidelná zkušební měření. Obzvláště po nesprávném použití a před důležitými měřeními, během nich a po jejich ukončení. UPOZORNĚNÍ Nikdy se produkt nepokoušejte sami opravit. V případě, že dojde k jeho poškození, kontaktujte místní obchodní zastoupení. VAROVÁNÍ Změny a opravy, které nebyly výslovně schváleny, by mohly vést ke ztrátě oprávnění uživatele k provozování zařízení. Limity používání Viz kapitola Technické údaje. i Zařízení je určeno k používání v prostorách umožňujících trvalý pobyt člověka. Nepoužívejte tento výrobek v prostorech s rizikem výbuchu nebo v agresivním prostředí. Likvidace UPOZORNĚNÍ Vybité baterie nevyhazujte do komunálního odpadu. Pečujte o životní prostředí a odevzdejte je do sběrných míst ustavených dle národních nebo místních předpisů. Výrobek nevhazujte do komunálního odpadu. Výrobek patřičně zlikvidujte v souladu s národními předpisy platnými ve vaší zemi. Dodržujte národní předpisy. Informace o zacházení s výrobkem a nakládání s odpadem je možné stáhnout z domovské stránky společnosti. CS 9

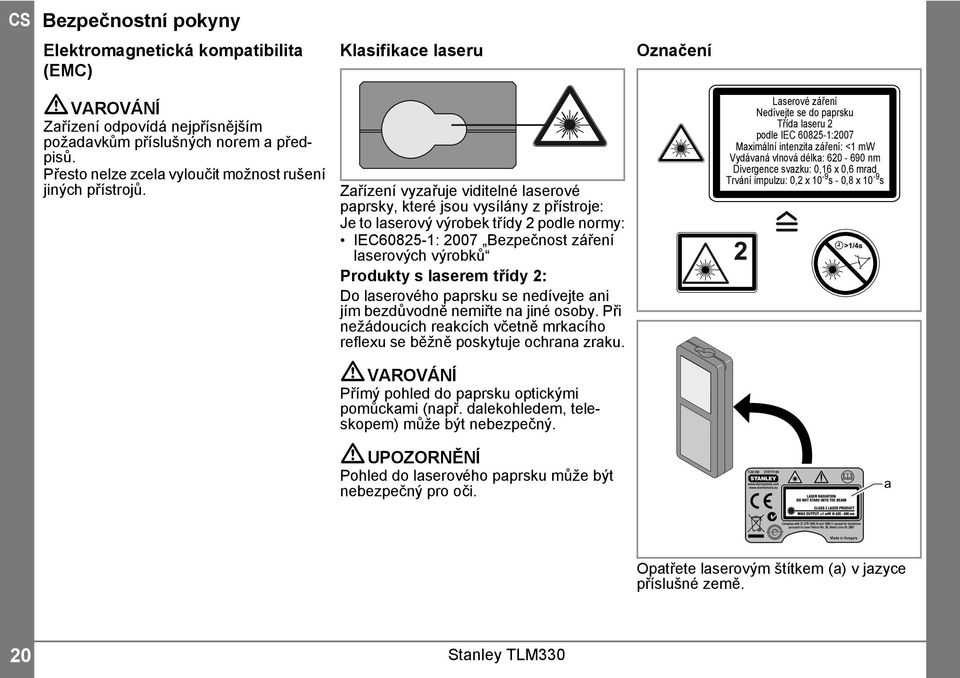

20 CS Bezpečnostní pokyny Elektromagnetická kompatibilita (EMC) Klasifikace laseru Označení VAROVÁNÍ Zařízení odpovídá nejpřísnějším požadavkům příslušných norem a předpisů. Přesto nelze zcela vyloučit možnost rušení jiných přístrojů. Zařízení vyzařuje viditelné laserové paprsky, které jsou vysílány z přístroje: Je to laserový výrobek třídy podle normy: IEC6085-: 007 Bezpečnost záření laserových výrobků Produkty s laserem třídy : Do laserového paprsku se nedívejte ani jím bezdůvodně nemiřte na jiné osoby. Při nežádoucích reakcích včetně mrkacího reflexu se běžně poskytuje ochrana zraku. VAROVÁNÍ Přímý pohled do paprsku optickými pomůckami (např. dalekohledem, teleskopem) může být nebezpečný. UPOZORNĚNÍ Pohled do laserového paprsku může být nebezpečný pro oči. Laserové záření Nedívejte se do paprsku Třída laseru podle IEC 6085-:007 Maximální intenzita záření: < mw Vydávaná vlnová délka: nm Divergence svazku: 0,6 x 0,6 mrad Trvání impulzu: 0, x 0-9 s - 0,8 x 0-9 s a Opatřete laserovým štítkem (a) v jazyce příslušné země. 0
