ZA TEPLA SVAŘOVANÉ OCHRANNÉ MĚCHY

Transkript

1 ZA TEPLA SVAŘOVANÉ OCHRANNÉ MĚCHY povrch ochranného měchu koncový rám 2 koncový rám 1 vodící rám / výztuha 2 zdvih P.A. P.A. = vytažení P.C. = stlačení zdvih = vytažení - stlačení P.C. B B = šířka měchu a = výška měchu x = šířka záhybu x a vzorec pro HODNOTU STLAČENÍ (vzorec slouží jako směrná hodnota) = vytažení na záhyb = x. 2-8 SM = tloušťka povrchu měchu * SS = tloušťka vodícího rámu * SF = tloušťka koncového rámu * NP = počet záhybů = P.A. + 2 P. C. = (SM. 8 + SS). NP + (SF. 2) * viz. strana 31 Tento list ukazuje pouze jeden z možných tvarů měchu. Prosím zašlete nám náčrt Vámi požadovaného měchu, abychom Vám mohli vypracovat cenovou nabídku. Příklad: zadáno: šířka záhybu = 15 mm vytažení = 1000mm vytažení na záhyb = 15 x 2-8 = počet záhybů = + 2 = stlačení = (0,25* x 8 + 1**) x 48 + (2 *** x 2) stlačení = 3 x = 148 stlačení = 148 mm * tloušťka materiálu je brána hodnotou 0,25 mm (označení "TEMAT015" - viz.seznam str. 31) ** tloušťka vodícího rámu 1 mm *** tloušťka koncového rámu 2 mm (viz. seznam str. 31) 28

2 ZA TEPLA SVAŘOVANÉ OCHRANNÉ MĚCHY S POHYBLIVÝMI LAMELAMI Pro vertikální použití koncový rám 2 koncový rám 1 vodící rám / výztuha povrch ochranného měchu 6 P.A. = vytažení B = šířka měchu P.C. = stlačení a = výška měchu zdvih = vytažení - stlačení x = šířka záhybu zdvih P.C. P.A. Z B x a x(mm) Z(mm) vzorec pro HODNOTU STLAČENÍ (vzorec slouží jako směrná hodnota) = vytažení na záhyb = x SM = tloušťka povrchu měchu * SS = tloušťka vodícího rámu * SF = tloušťka koncového rámu * Příklad zadáno: šířka záhybu = 30 mm vytažení = 1000 mm vytažení na záhyb = 30 x 2-16 = 44 P.A. NP = počet záhybů = + 2 P. C. = (SM. 8 + SS). NP + (SF. 2) * viz. strana 31 Tento list ukazuje pouze jeden z možných tvarů měchu. Prosím zašlete nám náčrt Vámi požadovaného měchu, abychom Vám mohli vypracovat cenovou nabídku počet záhybů = + 2 = stlačení = (0,25* x 8 + 1**) x 25 + (2*** x 2) stlačení = 3 x = 79 stlačení = 79 mm * tloušťka materiálu je brána hodnotou 0,25 mm (označení "TEMAT015" - viz.seznam str. 31) ** tloušťka vodícího rámu 1 mm *** tloušťka koncového rámu 2 mm (viz. seznam str. 31) 29

3 ZA TEPLA SVAŘOVANÉ OCHRANNÉ MĚCHY S PEVNĚ NAMONTOVANÝMI LAMELAMI Pracovní poloha: horizontální vertikální čelní (příčník) koncový rám 2 speciální upevnění první lamely umožňuje jednoduchou montáž koncový rám 1 povrch ochranného měchu zdvih P.C. vodící rám / výztuha B P.A. Z a L x 6 P.A. = vytažení B = šířka měchu x(mm) P.C. = stlačení a = výška měchu L(mm) zdvih = vytažení - stlačení x = šířka záhybu Z(mm) vzorec pro HODNOTU STLAČENÍ (vzorec slouží jako směrná hodnota) = vytažení na záhyb = x SM = tloušťka povrchu měchu * SS = tloušťka vodícího rámu * SF = tloušťka koncového rámu * NP = počet záhybů = P. C. = (SM. 8 + SS). NP + (SF. 2) * viz. strana 31 P.A. + 2 Tento list ukazuje pouze jeden z možných tvarů měchu. Prosím zašlete nám náčrt Vámi požadovaného měchu, abychom Vám mohli vypracovat cenovou nabídku. Příklad zadáno: šířka záhybu = 45 mm vytažení = 1800 mm vytažení na záhyb = 45 x 2-16 = 74 počet záhybů = = stlačení = (0,35* x 8 + 1**) x 27 + (3*** x 2) stlačení = 3,8 x = 109 stlačení = 109 mm * tloušťka materiálu je brána hodnotou 0,35 mm (označení "TEMAT151" - viz.seznam str. 31) ** tloušťka vodícího rámu 1 mm *** tloušťka koncového rámu 3 mm (viz. seznam str. 31) 30

4 Materiály pro povrch ochranného měchu materiál č. horní strana (viditelná) potažená s popis materiálu tloušťka nosný materiálu materiál (mm) spodní strana potažená s odolnost proti teplotě trvalá krátkodobá C min. C max. C TEMAT 106 Ptfe polyester polyuretan 0, TEMAT 015 polyuretan polyester polyuretan 0, TEMAT 151 polyuretan polyester polyuretan 0, TEMAT 164 polyuretan Kevlar* polyuretan 0, vlastnosti materiálu velmi dobrá odolnost vůči olejům a chemickým látkám; povrch antiadhézní, nízká hodnota tření; excelentní odolnost vůči chemikáliím; vysoká odolnost vůči oděru, pevnost v tahu a proti roztržení; použití u brusek výborná odolnost vůči olejům a tukům na bázi minerálních olejů; odolnost vůči oděru; neohybnost výborná odolnost vůči olejům a tukům na bázi minerálních olejů; odolnost vůči oděru; neohybnost; kevlar je velmi pevný na střih a je používán u velkých mechanických zatížení, při dopadu ostrých třísek a při vysokých teplotách TEMAT 165 polyuretan Nomex* polyuretan 0, TEMAT 169 polyuretan Panox*/Kevlar polyuretan 0, TEMAT 017 PVC polyester PVC 0, TEMAT 020 PVC polyester PVC 0, Nosný materiál nosný materiál popis materiálu tloušťka mat. (mm) poznámky výborná odolnost vůči olejům a tukům na bázi minerálních olejů; odolnost vůči oděru; neohybnost; materiál je používán u velkých mechanických zatížení, při malých jiskrách při svařování a u žhavého materiálu; časté použití u laserových řezacích strojů; samouhasitelný výborná odolnost vůči olejům a tukům na bázi minerálních olejů; odolnost vůči oděru; výborná mechanická odolnost a neohybnost; odolnost při dopadu malých jisker při sváření a žhavého materiálu; v současné době považován za nejlepší vlákno na trhu pro laserové řezací stroje; samouhasitelný materiál je používán hlavně u prašného prostředí, při malém dopadu chladicí kapaliny a oleje; dále odolný proti kyselinám PVC 05 PVC 0,50 ** šířka měchu (B) do 300 mm PVC 10 PVC 1,00 šířka měchu (B) od 301 do 700 mm PVC 15 PVC 1,50 šířka měchu (B) od 701 do 1500 mm Materiál koncového rámu materiál popis materiálu tloušťka (mm) ALU hliník 2,0-3,0 ST ocel 2,0-3,0-4,0 PVC PVC 2,0-3,0 Materiál pro lamely materiál popis materiálu použití u jisker při svařování, u malých a středních třísek; zvláště vhodně pro kontinuální dopad; ALU hliník malá vlastní hmotnost INOX ušlechtilá ocel u velkého dopadu jisker při svařování; zvláště doporučeno u látek obsahujících kyseliny * Kevlar, Panox a Nomex jsou registrované ochranné značky ** NEDOPORUČUJE se pro ochranné měchy za tepla svařované s lamelami; jiný materiál na poptávku 31

5 Standardní tvary Poznámka: Tento list ukazuje standardní tvary za tepla svařovaných ochranných měchů. Jiné tvary na poptávku. Návrhy upevnění příruby příruby z ocelového plechu, hliníku nebo PVC tvar a díry podle výkresu zákazníka příruby z ocelového plechu, PVC nebo hliníku, které přesahují profil měchu tvar a díry podle výkresu zákazníka příruby z ocelového plechu, PVC nebo hliníku, které přesahují profil měchu. příruby z ocelového plechu tvar a díry podle výkresu zákazníka příruba je s dírami a závity typ A typ B1 typ C typ I typ B2 koncový rám upevnění měchu je provedeno pomocí rámu z PVC se suchým zipem; další suchý zip je připevněn přímo na stroj, toto provedení nabízí podstatné výhody: rychlé upevnění a odstranění měchu je s malými náklady typ E vodící rám z PVC se suchým zipem suchý zip (se samolepicí zadní stranou) k upevnění na stroj typ H koncový rám vodící rám z PVC suchý zip (se samolepicí zadní stranou) k upevnění na stroj doporučeno pro suché pracovní prostředí Toto provedení nabízí 2 podstatné výhody: rychlé upevnění a odstranění měchu bezpečné, hermetické utěsnění díky měchové gumě typ F vodící rám z PVC koncový rám typ G vodící rám z PVC celý záhyb s PVC rámem koncový rám upevňovací příruba použití je možné i v mokrém pracovním prostředí 32

6 Poptávkový formulář pro za tepla svařované ochranné měchy kde má být ochranný měch použit: stroje pro obrábění kovů stroje pro obrábění mramoru stroje na výrobu šperků stroje na zpracování papíru stroje na zpracování textilu stroje na zpracování skla stroje pro potravinářský průmysl stroje pro farmaceutický průmysl stroje pro zemědělství stroje na zpracování kůže stroje pro zpracování hlíny stroje na zpracování dřeva jiné... materiál, který padá na měch: ocelové třísky litinové třísky měděné třísky hliníkové třísky dřevěné třísky okolní prach brusné "bláto" jiskry sváření jiné... tekutiny, kterým je měch vystaven: vodní pára chladicí kapalina minerální olej ISO jiné... množství materiálu, které padá na měch:... Kg teplota materiálu, který padá na měch:... C teplota okolního prostředí:... C maximální rychlost posuvu:... m/min. max. zrychlení:...g pracovní cyklus / hodiny:... počet pracovních hodin denně:... typ měchu: za tepla svařovaný za tepla svař.s pevnými lamelami za tepla svař. s pohybliv. lamelami pracovní poloha: horizontální vertikální čelní (příčník) standardní tvary: UL-OS UL-3S TL-DXC QL-C UL-1S DL-DXC TL-DXI QL-RETT CL-SIM UL-2ST TL-SIM QL-QUAD QL-ASI CL-ASI materiál měchu TEMAT: materiál vodícího rámu: PVC 0,5 PVC 1,0 PVC 1,5 materiál koncového rámu: AL 2,0 AL 3,0 ST 2,0 ST 3,0 ST 4,0 PVC 2,0 PVC 3,0 materiál pro lamely: AL INOX upevnění koncového rámu 1: A B1 B2 C E F G H I upevnění koncového rámu 2: A B1 B2 C E F G H I P.A.= vytažení... mm P.C.= stlačení...mm zdvih =... mm a= výška měchu... mm B= šířka záhybu...mm x= výška záhybu... mm adx= výška měchu vpravo...mm asx= výška měchu vlevo...mm d= "šířka spodního upevnění"...mm ddx= "šířka spodního upevnění" vpravo...mm dsx= "šířka spodního upevnění" vlevo...mm asb= šířka max. roztažení... mm L= šířka přesahu lamel...mm Z= přesah...mm jméno zákazníka... telefon: množství... roční potřeba... datum... poznámky... POZOR: pole s údaji a obrázky označené je nutné vyplnit pro vytvoření naší nabídky. Prosím vyplněné odešlete em na info@pei.eu nebo faxem na číslo

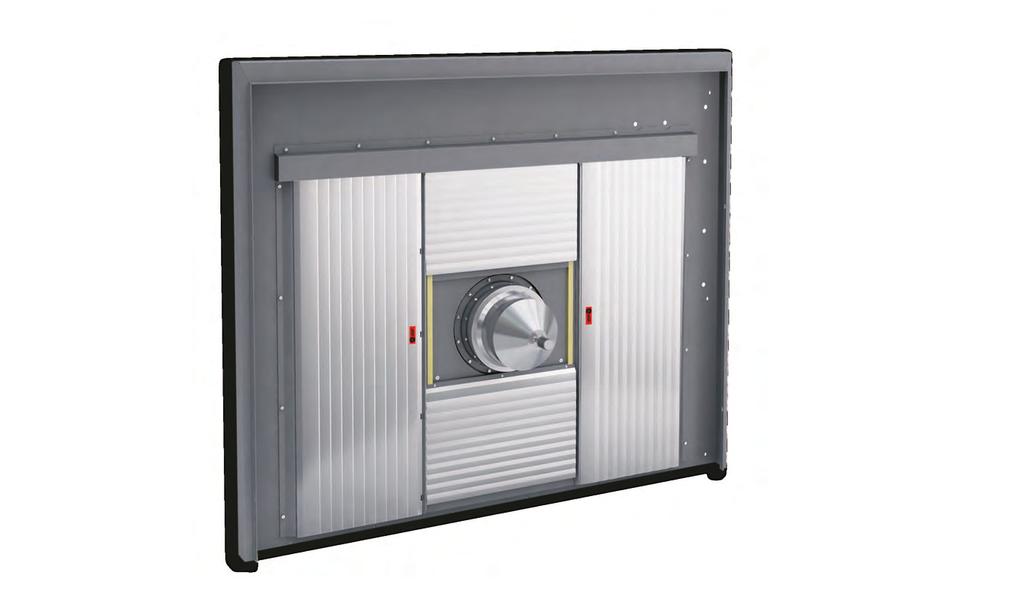

7 KRYTOVACÍ SYSTÉM X-Y LM Za tepla svařované ochranné měchy s lamelami ochranná stěna X-Y LM se skládá ze 4 ochranných měchů za tepla svařovaných s lamelami z ušlechtilé oceli toto řešení sloučí hospodárnost, nízkou hmotnost s robustním provedení, a oddělení pracovního prostoru od motoru tento krytovací systém X-Y LM je použitelný do rychlosti 120 m min-1 a zrychlení 1g 34

8 KRYTOVACÍ SYSTÉM X-Y LM Za tepla svařované ochranné měchy s lamelami krytovací systém zaručuje dvojitou ochranu, protože lamely chrání ochranný měch před horkými a ostrými třiskami Ochranný měch chrání lineární vedení a brání vniknutí kapaliny tyto krytovací systémy se používají velmi často u středních až velkých horizontálních i vertikálních obráběcích center VODOTĚSNÝ Příklad použití 35

9 KRYTOVACÍ SYSTÉM X-Y LM Za tepla svařované ochranné měchy s lamelami obal a příprava pro expedici 36

10 MULTI-STEEL Za tepla svařované ochranné měchy s lamelami tento vícestranný ochranný měch s lamelami nabízí ideální řešení pro kompletní krytování čelních a střešních rovin multifunkčních obráběcích center vnitřní úhel musí být zavřený; díky speciální geometrii a vlastnostem materiálu lamel (ušlechtilá ocel) je dosaženo perfektního úhle 90 dále jsou možná krytování vícestranná, nebo s různou geometrií rohů (patentováno) V případě zájmu o tento typ ochranného měchu kontaktujte prosím naše techniky. 37

11 OCHRANNÉ MĚCHY PRO ZDVIHACÍ STOLY ochrana proti vniknutí chrání před prachem, nečistotou a cizími tělesy Upevnění měchů pro zdvihací stoly I B E CI CE příruby z ocelového plechu, hliníku nebo PVC; tvar a díry podle výkresu zákazníka příruby z ocelového plechu, hliníku nebo PVC; tvar a díry podle výkresu zákazníka upevnění pomocí rámu z PVC se suchým zipem; toto provedení nabízí: rychlé upevnění a odstranění měchu je nízkonákladové upevnění uvnitř měchu; pro upevnění jsou vhodné šrouby příruby mimo profilu ochranného měchu; pro upevnění jsou vhodné šrouby PŘÍKLADY POUŽITÍ: vertikální ochrana proti zásahu a vniknutí do stroje oddělení skladovacích a meziskladovacích prostor ochrana osob u nůžkových zdvihacích stolů a montážních plošin v průmyslu / zajištění rozdílných výšek u montážních plošin ochrana základních desek u medicínských přístrojů T6 T3 T1 T4 T2 T5 P.C. P.A. údaje k poptávce na OCHRANNÉ MĚCHY pro zdvihací stoly: a =... mm B =... mm X =... mm poptávkový formulář pro ochranné měchy pro zdvihací stoly: T1 =... mm T2 =... mm T3 =... mm T4 =... mm T5 =... mm T6 =... mm P.A. =... mm P.C. =... mm NP =... mm upevnění nahoře I B E C I CE upevnění dole I B E C I CE POZOR: pole s údaji a obrázky označené je nutné vyplnit pro vytvoření naší nabídky. Prosím vyplněné odešlete em na info@pei.eu nebo faxem na číslo

12 EVER-CLEAN Za tepla svařované ochranné měchy hlavní předností tohoto za tepla svařovaného ochranného měchu je ve vnitřním uspořádání záhybu hromadění třísek a brusného bláta je redukováno na minimum, protože neexistují záhyby, ve kterých by se mohl odpad z obrábění hromadit tento ochranný měch má menší stlačení než standardní měchy, protože v rozích měchu není materiál mohou být realizovány i jiné tvary měchů, které nebyly možné u standardního provádění u aplikací, kde je tento měch použit pro čelní nebo střešní krytování, nabízí svou strukturou vysokou tuhost (přihlášeno k udělení patentu) V O D O T Ě S N Ý X X1 vzorec pro hodnotu STLAČENÍ (P.C.) P.C. = tloušťka materiálu x 4,5 vzorec pro hodnotu X1 X1 = X x 2 X V případě zájmu o tento typ ochranného měchu kontaktujte prosím naše techniky. 39

13 Za tepla svařované měchy pro lineární vedení vytažení W zdvih stlačení h H X příklad měchu s lineárním vedením X W 1 typ materiálu rám měch S1 P1 LX PVC 0,50 PVC 0,50 PVC 1,00 Rozměry standardních měchů nominální hodnota W1 výška záhybu X Seznam standardních materiálů PVC + polyester + PVC 0,25 (TEMAT020) polyuretan + polyester + polyuretan 0,25 (TEMAT015) polyuretan Panox/Kevlar + polyuretan 0,33 (TEMAT169) šířka záhybu Pro hodnoty W1 vyšší než 65 mm kontaktujte prosím naše technické oddělení. W celková výška H odchylka / rozměr vedení h , , , , stlačení na 1000 mm vytažení Příklad objednávky kompletního ochranného měchu s přírubami pro lineární vedení výrobce lineárního vedení THK model lineárního vedení HSR nominální hodnota (W1) 35 vytažení (zdvih+stačení) typ materiálu systém upevnění Poptávkový formulář pro za tepla svařované měchy pro lineární vedení 1500 P1 A-A (viz. strana 41) výrobce lineárního vedení... model... nomin. hodnota lineárního vedení (W1) vytažení (zdvih+stlačení)...mm materiál S1 P1 LX systém upevnění na konci lineár. vedení / na konci lišty upevnění na stole řešení A se svorkami řešení B příruba z PVC řešení A se svorkami řešení B příruba z PVC jméno zákazníka... telefon množství... roční potřeba... datum... poznámky POZOR: pole s údaji a obrázky označené je nutné vyplnit pro vytvoření naší nabídky. Prosím vyplněné odešlete em na info@pei.eu nebo faxem na číslo

14 Standardní The "M" zone systém must be screened pro upevnění with a plate za fixed tepla on svařovaných the table side. měchů The "M" zone must be screened with a plate fixed on the table side. pro lineární vedení Řešení A: upevňovací svorky Doporučujeme použít pro vysoká zatížení a při použití chladící kapaliny M M oblast M je na straně stolu chráněna pomocí upevněného plechu oblast M je na straně stolu chráněna pomocí upevněného plechu W 4 W 4 = C = = C = Ø 4.5 Ø 4.5 Použitelné pro upevnění měchu v každé pozici , s úhelníky nebo destičkami dodanými zákazníkem Řešení B: upevnění pomocí příruby se suchým zipem (B1 a B2) M lineární vedení oblast M je na straně stolu chráněna pomocí upevněného plechu oblast M je na straně stolu chráněna pomocí upevněného plechu W C počet děr Doporučeno pro suché pracovní prostředí 4 standardní příruba typ B1 z PVC Ø 4.5 standardní příruba typ B2 z PVC 6 H poz.1 poz. 2-3 poz. 4 = W 4 C Ø 4.5 = 3 = C1 = a) příruba typu 1 upevněná na vodící liště b) měch je spojen s přírubou typu 1 pomocí silné tlaku a) příruba typu 2 upevněte šrouby na stůl nebo na upevňovací desku b) měch je spojen s přírubou typu 2 pomocí silné tlaku a) příruba typu 2 je upevněna šrouby na úhelníky dodaných zákazníkem b) měch je spojen s přírubou typu 2 pomocí silné tlaku H1 W 3 lineární vedení W H C H1 C1 počet děr ,5 8 46, , , , Poznámka: zobrazená upevnění 1-4 jsou mezi sebou zaměnitelná. Tento katalogový list ukazuje standardní řešení upevnění měchu pro lineární vedení. Jiná provedení na poptávku. 41

15 OCHRANNÉ MĚCHY PRO ŘEZACÍ STROJE - LASEROVÉ A PLASMOVÉ 42

16 HRANATÉ OCHRANNÉ MĚCHY LEPENÉ A ŠITÉ Typ CL-SIM Provedení lepené "A a x d x vzorec výpočtu stlačení (P.C.) P.C. = počet záhybů 4 + tloušťka příruby B NP = počet záhybů = P.A. +2 = vytažení /záhyb = x. 1,41 Typ TL-SIM a x B Provedení šité "C x 4 4 vzorec výpočtu stlačení (P.C.) P. C.= NP. 2,5 + tloušťka příruby NP= počet záhybů = P.A. +2 = vytažení /záhyb = (x-8). 1,41 P.A. sáně U těchto typů ochranných měchů, prosím, kontaktujte naše technické oddělení. P.C. ref. popis rozměry typ provedení P.A. vytažení P.C. stlačení zdvih (P.A. - P.C.) a výška měchu B šířka měchu x výška záhybu d šířka spod. upevnění vytažení / záhyb NP počet záhybů POZOR: pole s údaji a obrázky označené je nutné vyplnit pro vytvoření naší nabídky. Prosím vyplněné odešlete em na info@pei.eu nebo faxem na číslo

17 WAVE SKY Ochranné měchy pro portálové frézy s mobilním příčníkem WAVE SKY je nový ochranný měch, který redukuje na minimum únik kouře, prachu a třísek z pracovního prostoru při opracování obrobku na portálových strojích. Díky použití ochranného měchu WAVE SKY může být sací výkon při odsávání kouře karbonových vláken redukován. Speciální prosvítavý materiál zaručuje dostatek světla v pracovní oblasti. Verze s motorem ulehčuje otevírání a zavírání krytování stroje. TECHNICKÉ VLASTNOSTI PŘÍKLADY POUŽITÍ MAX. RYCHLOST: 90 m min-1 MAX. ZRYCHLENÍ: 1g MAX. ŠÍŘKA MEZI VEDENÍM: mm MAX. ZDVIH: mm STANDARDNÍ ŠÍŘKA ZÁHYBU: 200 / 250 / 300 mm 44

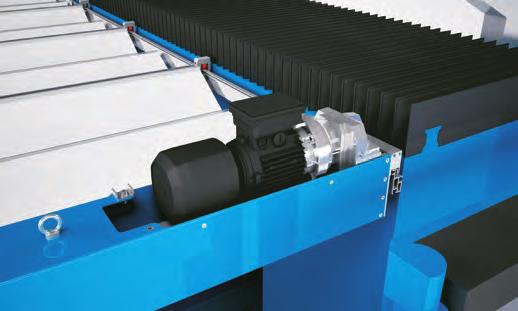

18 WAVE SKY Ochranné měchy pro portálové frézy s mobilním příčníkem plech na zakrytí stavebnicové nosiče z hliníku modulární a nastavitelné boční vedení z hliníkových profilů skluz bez tření díky kuličkovým ložiskům motorizace pro plně automatické otevírání a zavírání na poptávku materiál měchu s průsvitnou tkaninou a dvojitým vláknem TEMAT 154 typ materiálu horní strana (viditelná); pokryta vrstvou z popis materiálu nosný materiál dolní strana; pokryta vrstvou z tloušťka materiálu v mm tepelná odolnost krátkodobě v oc stálá v min C / max C TEMAT154 polyuretan polyester polyuretan 0, vlastnosti a odolnosti materiálu výborná odolnost vůči olejům na bázi minerálního oleje a oděru; nosný materiál je za speciální tkaniny s vysokou pevností a má velmi dobrý optický vzhled; je používán u velkého množství třísek; PRŮSVITNÝ a ANTISTATICKÝ MATERIÁLY PRO SPECIÁLNÍ POUŽITÍ popis materiálu typ materiálu horní strana (viditelná); pokryta vrstvou z nosný materiál dolní strana; pokryta vrstvou z tloušťka materiálu v mm tepelná odolnost krátkodobě v oc stálá v min C / max C vlastnosti a odolnosti materiálu TEMAT180 CPT** polyester - 1, TEMAT170 polyuretan polyester tkanina 1, ** Ceramic Polymer Technology CERAMIX má výbornou odolnost vůči horkým třískám; nosný materiál se skládá ze dvou vzájemně spojenýc tkanin, čímž má velkou příčnou tuhost a velmi pěkný optický vzhled; u krytování WAVE SKY je CERAMIX použit u záhybů, které jsou v těsné blízkosti obráběcího prostoru - u horkých a ostrých třísek, stejně jako u vysokých rychlostí při suchém obrábění; ANTISTATICKÝ a SAMOUHASITELNÝ výborná odolnost vůči olejům a tukům na bázi minerálního oleje; vysoká odolnost vůči oděru, zlomení a ohnutí; výborná odolnost vůči mechanické zátěži a ohnutí; dobrá odolnost vůči jiskrám svařování a žhavému materiálu; momentálně ho lze považovat za nejlepší materiál na trhu pro použití do laserových řezacích strojů; SAMOUHASITELNÝ 45

19 WAVE SKY LIGHT Krytování střech Toto krytování je variantou k typu WAVE SKY, které je používané pro dlouhé pojezdy, a v případě, že je potřeba dosáhnout minimální hodnotu stlačení. Stálost a délka životnosti je totožná jako u krytování WAVE SKY. Díky materiálu, který dobře propouští světlo a nechá se dobře udržovat, je toto krytování možné použít i u dalších typů strojů než pouze obráběcích, u kterých bylo doposud používáno. TECHNICKÉ VLASTNOSTI MAX. RYCHLOST: 60 m min-1 MAX. ZRYCHLENÍ: 1g MAX. ŠÍŘKA MEZI VEDENÍM: mm MAX. ZDVIH: mm STANDARDNÍ ŠÍŘKA ZÁHYBU: 150 mm 46

20 WAVE SKY LIGHT Krytování střech kluzák hliníkové profily modulární a nastavitelné boční vedení z hliníkových profilů plech na zakrytí materiál měchu s průsvitnou tkaninou a dvojitým vláknem TEMAT 154 typ materiálu horní strana (viditelná); pokryta vrstvou z popis materiálu nosný materiál dolní strana; pokryta vrstvou z tloušťka materiálu v mm tepelná odolnost krátkodobě v oc stálá v min C / max C TEMAT154 polyuretan polyester polyuretan 0, vlastnosti a odolnosti materiálu výborná odolnost vůči olejům na bázi minerálního oleje a oděru; nosný materiál je za speciální tkaniny s vysokou pevností a má velmi dobrý optický vzhled; je používán u velkého množství třísek; PRŮSVITNÝ a ANTISTATICKÝ MATERIÁLY PRO SPECIÁLNÍ POUŽITÍ typ materiálu horní strana (viditelná); pokryta vrstvou z popis materiálu nosný materiál dolní strana; pokryta vrstvou z tloušťka materiálu v mm tepelná odolnost krátkodobě v oc stálá v min C / max C vlastnosti a odolnosti materiálu TEMAT180 CPT** polyester - 1, TEMAT170 polyuretan polyester tkanina 1, ** Ceramic Polymer Technology CERAMIX má výbornou odolnost vůči horkým třískám; nosný materiál se skládá ze dvou vzájemně spojenýc tkanin, čímž má velkou příčnou tuhost a velmi pěkný optický vzhled; u krytování WAVE SKY je CERAMIX použit u záhybů, které jsou v těsné blízkosti obráběcího prostoru - u horkých a ostrých třísek, stejně jako u vysokých rychlostí při suchém obrábění; ANTISTATICKÝ a SAMOUHASITELNÝ výborná odolnost vůči olejům a tukům na bázi minerálního oleje; vysoká odolnost vůči oděru, zlomení a ohnutí; výborná odolnost vůči mechanické zátěži a ohnutí; dobrá odolnost vůči jiskrám svařování a žhavému materiálu; momentálně ho lze považovat za nejlepší materiál na trhu pro použití do laserových řezacích strojů; SAMOUHASITELNÝ 47
