1 Středoškolská technika Setkání a prezentace prací středoškolských studentů na ČVUT Dopravník s rozlišovačem barev VOŠ, SPŠ a JŠ Kutná Hora Masarykova 197 1/1

2 PRAKTICKÁ MATURITA

3 2

4 Čestné prohlášení: Prohlašuji, že jsem praktickou maturitní práci vypracoval samostatně a použil jsem pouze literatury uvedené v soupisu. Souhlasím s trvalým umístěním mé práce ve školní knihovně, kde bude k dispozici pro potřeby školy. V Kutné Hoře dne 3 podpis

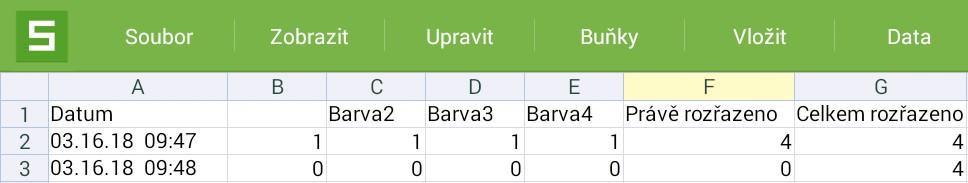

5 Anotace Cílem mé maturitní práce bylo navrhnout a zprovoznit linku, která by rozpoznala barevné spektrum objektu (v tomto případě barevného míčku) a na základě tohoto údaje správně roztřídila objekty do předem připravených zásobníků. Tato linka se dá vzdáleně ovládat přes aplikaci v mobilu nebo tabletu se systémem Android přes Bluetooth. Tato aplikace také může vygenerovat a poslat tabulku ve formátu.csv s počty rozřazených objektů. Celá linka je realizována pomocí Arduina a kompatibilních periférií. Annotation The goal of my graduation work was to design and put into practice a line that would recognize the color spectrum of an object (in this case a color ball) and based on this data correctly sort the objects into prepared containers. This line can be remotely controlled via an app on a mobile or an Android tablet via Bluetooth. This app can also generate and send a.csv table with the numbers of sorted objects. The whole line is realized using Arduino and compatible peripherals. 4

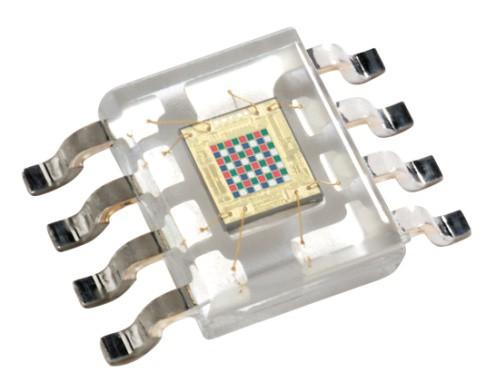

6 Obsah Čestné prohlášení:...3 Anotace...4 Annotation...4 Obsah...5 Úvod...6 Detektor barvy TCS Obecná charakteristika Arduino detektor barvy je modul, kterým lze detekovat barvy v jeho blízkosti. Na modulu se nachází senzor TCS230, který se skládá ze 64 fotodiod s různými barevnými filtry, a čtyř bílých LED diod pro osvícení snímaného předmětu. Díky této kombinaci je tedy možné zjistit barvu zkoumaného předmětu, kdy po osvitu bílými LED diodami se světlo odrazí zpět do senzoru TCS230 a ten dokáže po konfiguraci uživatelem na svém výstupu vygenerovat frekvenci výskytu barevných složek RGB. Pokud tedy například přiložíme červený předmět, odražené světlo bude obsahovat nejvíce červenou složku barevného spektra, ta vygeneruje nejvíce proudu skrze fotodiody s červeným filtrem, který je následně převeden na frekvenci. Čím vyšší výskyt dané barvy, tím nižší je jeho frekvence na výstupu...6 Realizace maturitní práce...7 První prototyp...7 Druhý prototyp...9 Finální produkt...10 Aplikace pro Android...12 Výběr programovacího prostředí...12 Program v MIT App Inventoru Závěr

7 Úvod V rámci své maturitní práce jsem se zabýval problematikou automatizované detekce barev. Jako řídící systém jsem si vybral Arduino Uno kvůli jeho jednoduchosti a cenové dostupnosti. Pro rozeznávání barvy jsem použil TCS230, který rozezná barvu snímaného objektu díky rozpoznání jednotlivých složek spektra odražených z povrchu tohoto objektu. Objekt je poté zařazen do jednoho z připravených zásobníků. Arduino zároveň pošle přes Bluetooth do připojeného zařízení se systémem Android informaci o rozřazené barvě. Spojení přes Bluetooth je realizováno modulem HC-05. Detektor barvy TCS230 Obecná charakteristika Arduino detektor barvy je modul, kterým lze detekovat barvy v jeho blízkosti. Na modulu se nachází senzor TCS230, který se skládá ze 64 fotodiod s různými barevnými filtry, a čtyř bílých LED diod pro osvícení snímaného předmětu. Díky této kombinaci je tedy možné zjistit barvu zkoumaného předmětu, kdy po osvitu bílými LED diodami se světlo odrazí zpět do senzoru TCS230 a ten dokáže po konfiguraci uživatelem na svém výstupu vygenerovat frekvenci výskytu barevných složek RGB. Pokud tedy například přiložíme červený předmět, odražené světlo bude obsahovat nejvíce červenou složku barevného spektra, ta vygeneruje nejvíce proudu skrze fotodiody s červeným filtrem, který je následně převeden na frekvenci. Čím vyšší výskyt dané barvy, tím nižší je jeho frekvence na výstupu. Použití Tento modul má pět vstupů (S0, S1, S2, S3 a ŌĒ), jeden výstup (OUT), vstup Vcc pro napětí 5V nebo 3,3V a GND. Vstupy S0 a S1 nastavují výstupní frekvenci, S2 a S3 určují snímanou barvu fotodiody. 6

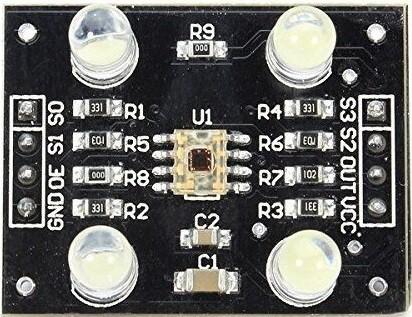

8 S0 S1 Škálování výstupní frekvence S2 S3 Snímaná barva 0 0 Bez napětí 0 0 Červená 0 1 2% 0 1 Modrá % 1 0 Žádná (bez filtru) % 1 1 Zelená Výstupní pin OUT vrací hodnotu výstupní frekvence naměřené barvy jedním typem fotodiod. Tyto informace jsem pak použil ve svém kódu, kdy pomocí funkce digitalwrite nastavím hodnotu pinů S2 a S3na hodnoty 1/0 pro snímání požadované části barevného spektra. Funkce pulsein poté počítá čas, kdy je pin OUT v hodnotě 0, a tuto hodnotu uloží do příslušné proměnné. Modul se dá napájet od 2,7V do 5,5V kdy platí, že čím menší vstupní napětí, tím menší svit LED diod. Realizace maturitní práce První prototyp 7

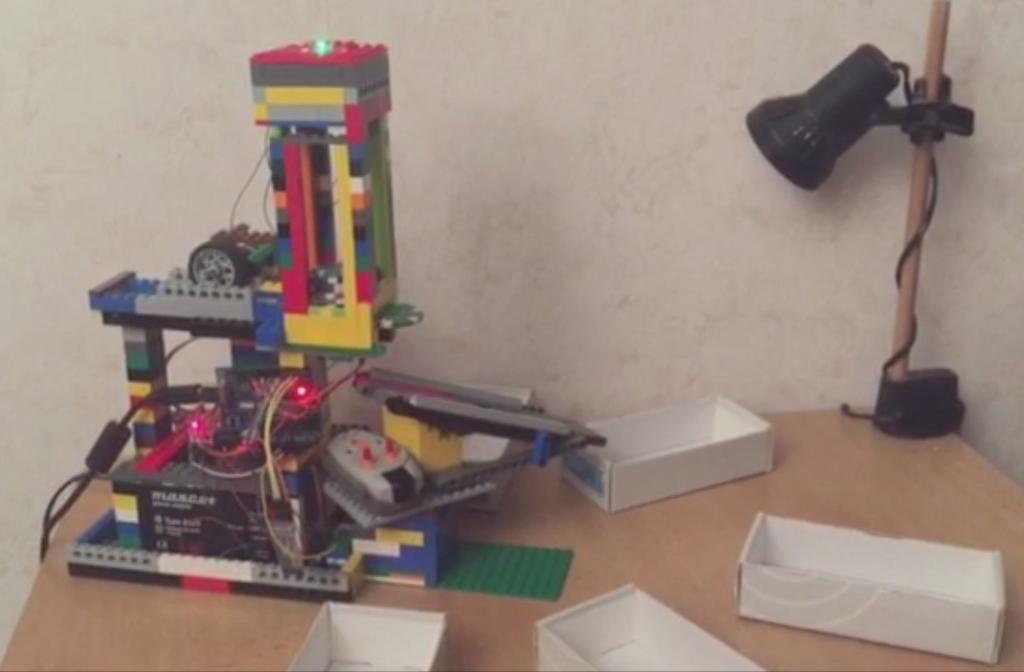

9 První prototyp měl za úkol rozřazovat podle barvy pokerové žetony do připravených krabiček. Žetony jsem vybral proto, že byly ideálními objekty pro testování barevného senzoru díky jejich stejné velikosti, která dokonale zakrývala senzor pro rozpoznání barvy, a jednobarevnosti. Konstrukci jsem postavil z Lega. Výhodou Lega byla jeho snadná stavba a úprava, nevýhodou byla opravdu malá stabilita. Modul detektoru barvy byl umístěn uprostřed žluté části této konstrukce. Žetony musely být vyskládány do sloupce nad tímto modulem. Snímač barvy zjistil barvu nejspodnějšího žetonu. Po zjištění barvy se rampa, navazující na tuto část, otočila o příslušný úhel tak, aby žeton mohl spadnout do předem nadefinované krabičky. Dále se na nejvyšší části konstrukce rozsvítila RGB LED dioda na určenou barvu. Následným vysunutím šoupátka došlo k vytlačení žetonu na rampu a dopadu do dané krabičky. Po zasunutí plošky spadly zbývající žetony vlivem gravitační síly na detektor barvy a celý proces se zopakoval. Přítomnost žetonu zjišťoval ultrazvukový měřič vzdálenosti, který byl umístěn v nejvyšší části konstrukce pod RGB LED diodou. Původním záměrem bylo tímto modulem měřit přesný počet zbývajících žetonů v zásobníku, ale žetony byly příliš tenké na spolehlivé určení vzdálenosti (výška žetonu - 3mm, efektivní přesnost měření ultrazvukovým měřičem mm). Manipulace rampy i vysouvacího šoupátka byla realizována krokovými motory. Jejich výhodou bylo snadné otočení o libovolný úhel, velká síla i v klidné poloze a okamžitá odezva při zastavení či spouštění motoru. Velkou nevýhodou byla potřeba externího napájecího zdroje (12V) a složitost naprogramování. 8

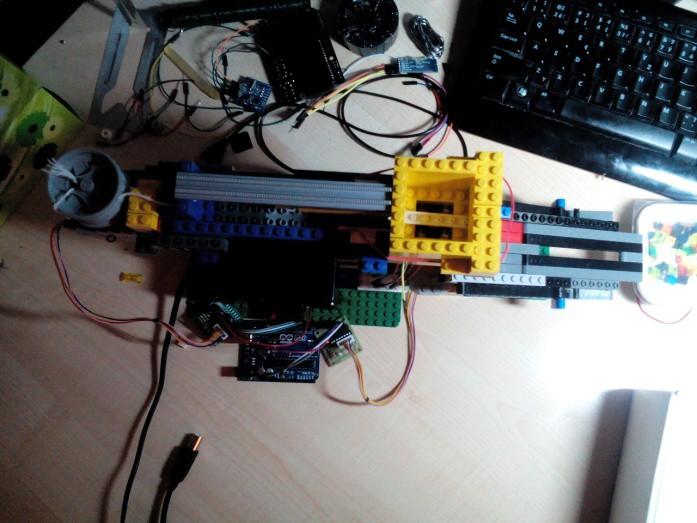

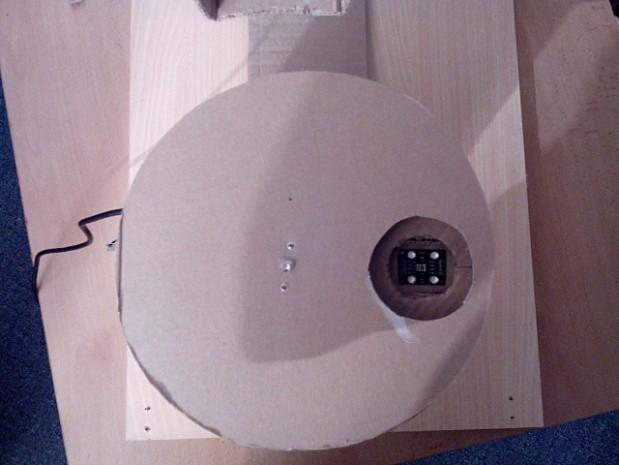

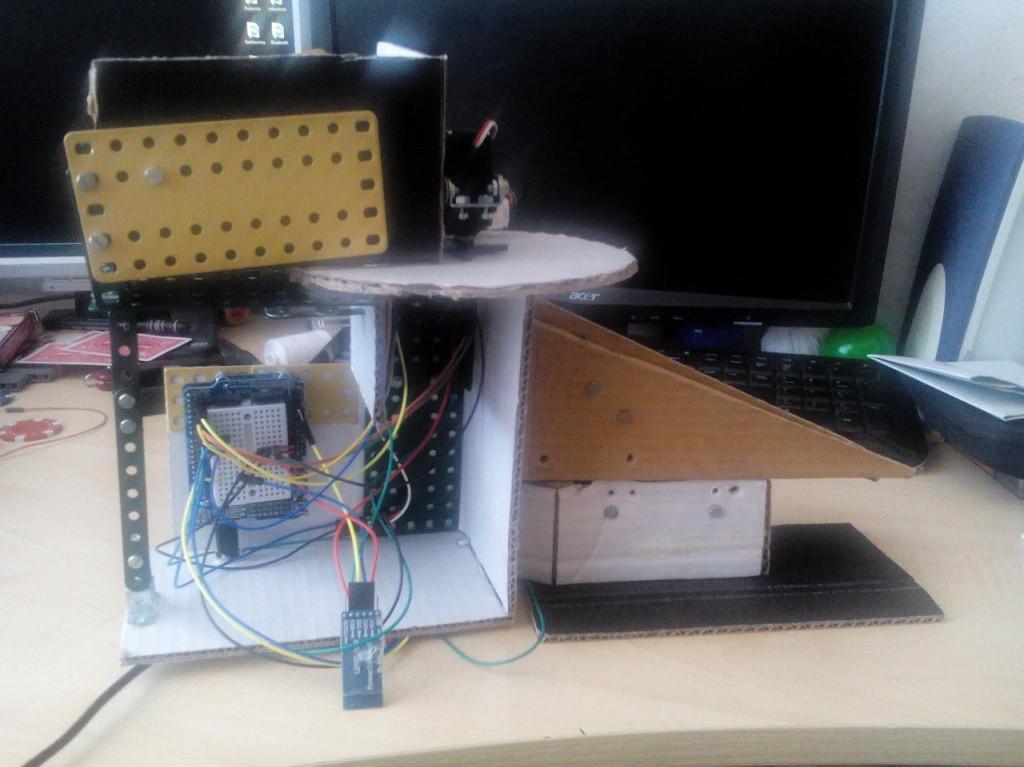

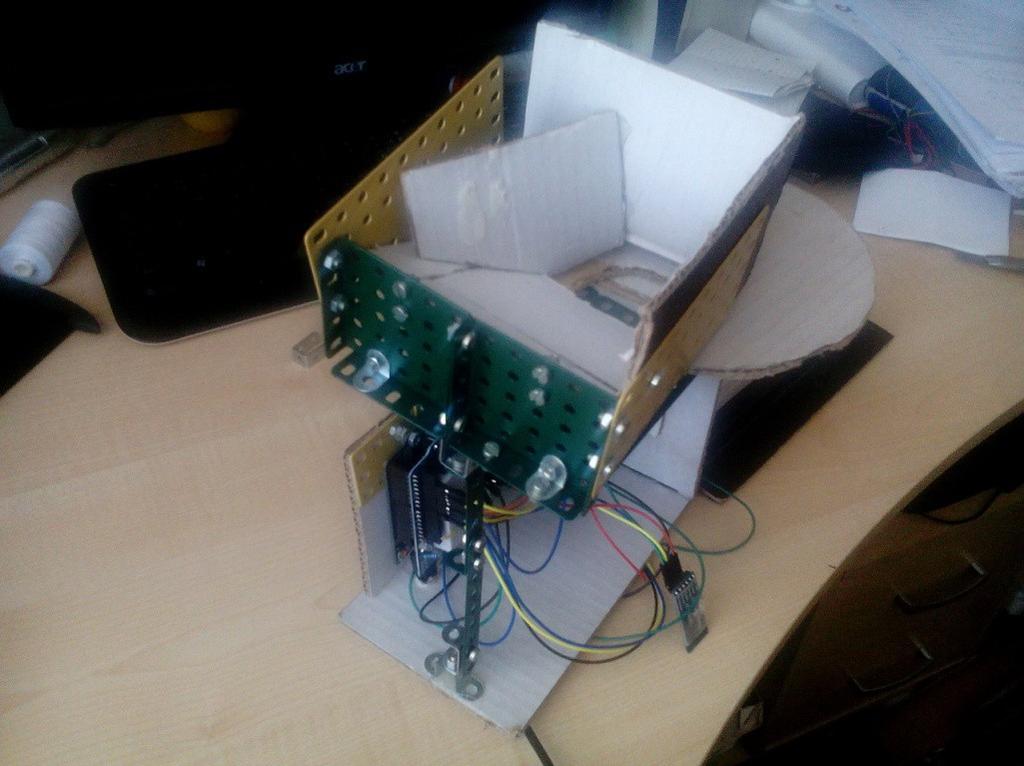

10 Druhý prototyp Úkolem druhého prototypu bylo odstranit chyby předchozího projektu.největší nedostatky prvního pokusu spočívaly ve velice malé stabilitě a křehkosti konstrukce z Lega a napájení krokových motorů externím zdrojem. Rozhodl jsem se vyzkoušet postavit konstrukci z kartonu a vyztužení nosných částí konstrukce Merkurem. Takto vytvořená konstrukce byla daleko stabilnější než konstrukce předchozí. V předcházejícím pokusu byl problém i s vysouváním žetonů, kdy se čas od času některý žeton zasekl a byl tak nasnímán dvakrát. Tento problém jsem se pokusil odstranit pomocí karuselu- otočného kulatého disku s otvorem pro žeton. Toto řešení se ukázalo být efektivnější než řešení předcházející. Mohl jsem tak nahradit i ultrazvukový měřič vzdálenosti, který na provoz vyžadoval dva piny, za infračervený optický senzor, který využívá jen jeden digitální pin na zjištění přítomnosti žetonu v otvoru karuselu. Nakonec jsem nahradil krokové motory jednoduchými servy. Serva jsou napájena přímo z pinů Arduina a není tak třeba externího zdroje. Program na ovládání motorů se navíc zjednodušil díky knihovně Servo.h prakticky na dva řádky. Žetony se vhodí do zásobníku a jeden žeton propadne do otvoru v karuselu. Servo poté otočí karuselem o 90, tím se dostane nad modul senzoru barev. Po nasnímání barvy se 9

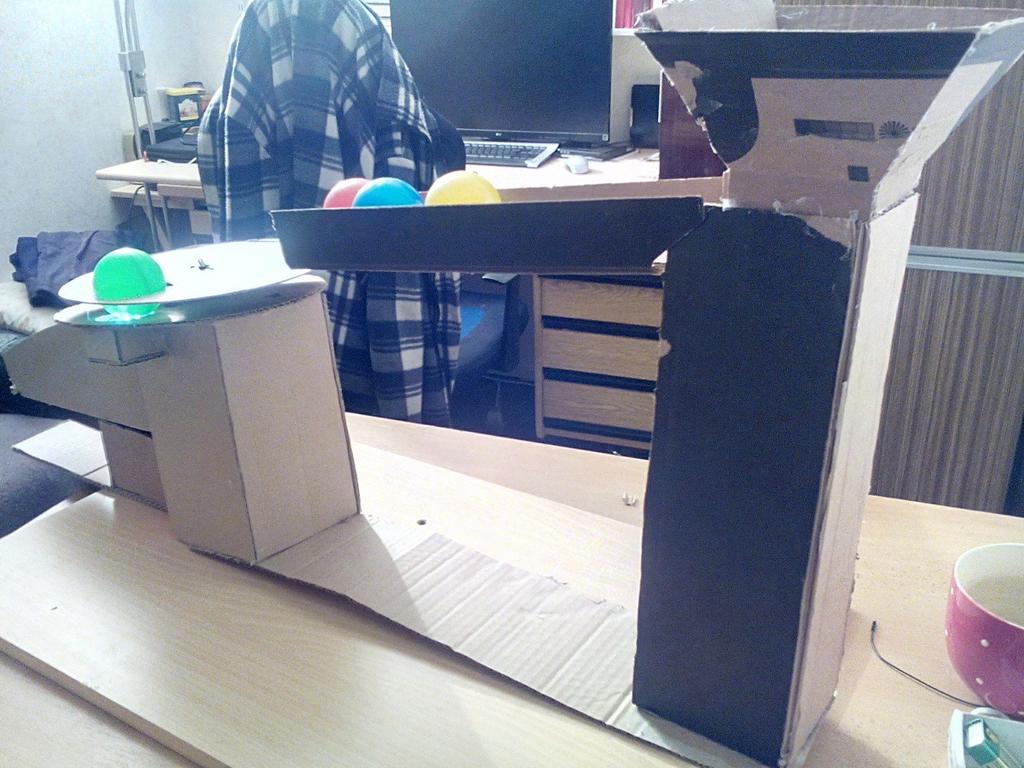

11 rozsvítí RGB LED dioda na příslušnou barvu a rampa se natočí tak, aby žeton dopadl do připravené krabičky. Poté se karusel otočí o dalších 90 a žeton dopadne na rampu sklouzne do krabičky. K tomuto prototypu jsem navíc přidal Bluetooth modul HC-05. Díky tomu lze z mobilu nebo tabletu se systémem Android určit, která barva RGB LED diody se má rozsvítit u jednotlivých barev žetonů a do které krabičky mají spadnout. Finální produkt Po odzkoušení druhého prototypu jsem se finální projekt. Za úkol jsem měl přestavět prototyp č.2 tak, aby místo žetonů rozřazoval barevné plastové míčky. Posouvání žetonu pomocí karuselu se mi osvědčil, rozhodl jsem se proto znovu karusel vytvořit, nyní však ve větším měřítku. Ve výsledku tak vypadá tento finální projekt jako zvětšená verze druhého prototypu. Míčky se vhodí do zásobníku a postupně po jednom vypadávají na nakloněnou samospádový dopravník. Na jejím konci je otvor v karuselu, do kterého míček zapadne. Následně se karusel otočí o 90 nad modul senzoru barev. Po vyhodnocení barvy míčku se rozsvítí RGB LED dioda podle barvy zvolené v aplikaci v mobilu či tabletu. Dále se natočí rampa do pozice, která se také navolí v aplikaci. Poté se karusel znovu otočí o 90 a míček vypadne do zvolené krabičky. Arduino zároveň odešle díky modulu HC-05 přes Bluetooth informaci o právě rozřazené barvě. Aplikace tuto informaci uloží do své databáze a na vyžádání uživatelem může odeslat na mail tabulku ve formátu.csv s časem a počtem jednotlivých rozřazených barev. Nevýhodou prototypu č.2 byla nutnost po interním restartu Arduina v aplikaci znovu nastavovat požadované hodnoty a Arduino muselo znovu kalibrovat všechny rozeznávané barvy. Proto jsem v tomto projektu začal využívat EEPROM Arduina, do které se ukládají krajní hodnoty jednotlivých barev i nastavení z 10

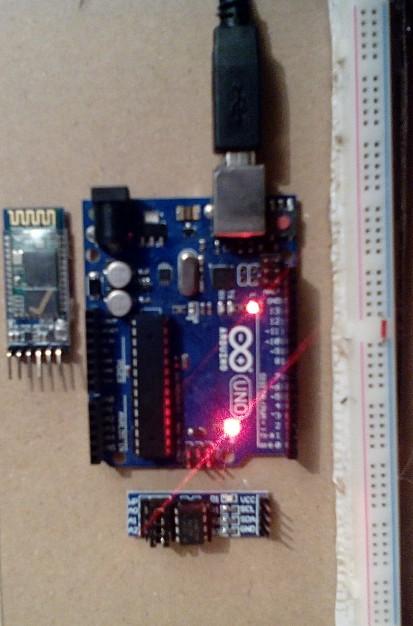

12 aplikace.jelikož má EEPROM jen omezený počet možných zápisů, přidal jsem k Arduinu pro jistotu externí paměť EEPROM, která komunikuje pomocí sběrnice I2C. 11

13 Aplikace pro Android Výběr programovacího prostředí Hned po dokončení prvního prototypu jsem se začal zabývat myšlenkou vzdáleného ovládání této linky. Původně jsem zamýšlel linku ovládat pomocí programu v počítači. Po několika zkušebních programech v prostředí Microsoft Visual Studio jsem dokázal vytvořit program, komunikující přes sériovou linku, pro vybrání barvy RGB LED diody, která má při rozřazení jednotlivých barev svítit, a pro natočení rampy do požadované pozice. Těžší už bylo vytvořit v tomto programu zapisování hodnot do databáze, protože USB, přes které bylo Arduino připojeno k počítači, mohlo v jednu chvíli pracovat jen v jednom směru (buď data vysílat do Arduina, nebo data přijímat do počítače). Problémem bylo, že pokaždé, když se změnil směr pro přijímání hodnot z Arduina do počítače, Arduino provedlo reset a program se tak nemohl dostat z nastavení k rozlišování barev. Tento problém jsem vyřešil instalací externího programu, hodnoty jsem ale mohl zapisovat jen do Poznámkového bloku. Navíc k odesílání tohoto souboru na mail bylo zapotřebí stáhnout další program. Další nevýhodou byla potřeba neustálého propojení Arduina s počítačem přes USB. Proto jsem se rozhodl pro bezdrátové řešení pomocí Bluetooth. K Arduinu jsem dokoupil modul HC-05 a začal vytvářet aplikaci pro android. Jako první jsem začal psát aplikaci v programu Android Studio. Programovací jazyk, které Android Studio využívá, má velice blízko k programovacímu jazyku java. V tomto jazyce jsem nikdy dříve neprogramoval, a tak jsem si tuto alternativu nechal jen jako záložní plán. Po chvíli hledání vhodného programovacího prostředí na internetu jsem našel stránku MIT App Inventor. Toto programovací prostředí funguje na principu Scratch, kdy jednotlivé příkazy jsou ve formě "puzzle". Při samotné programování jen vyberete dílek s příkazem a "připevníte ho" k 12

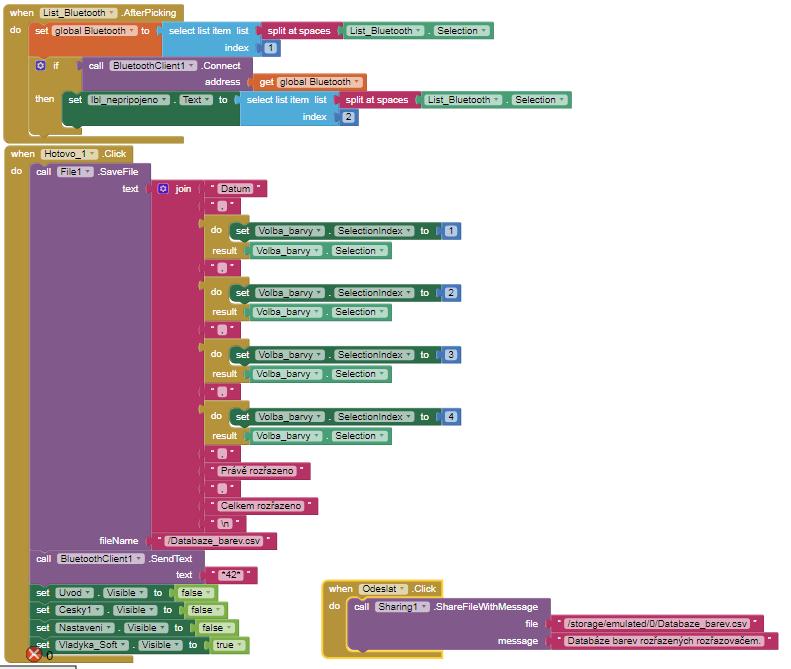

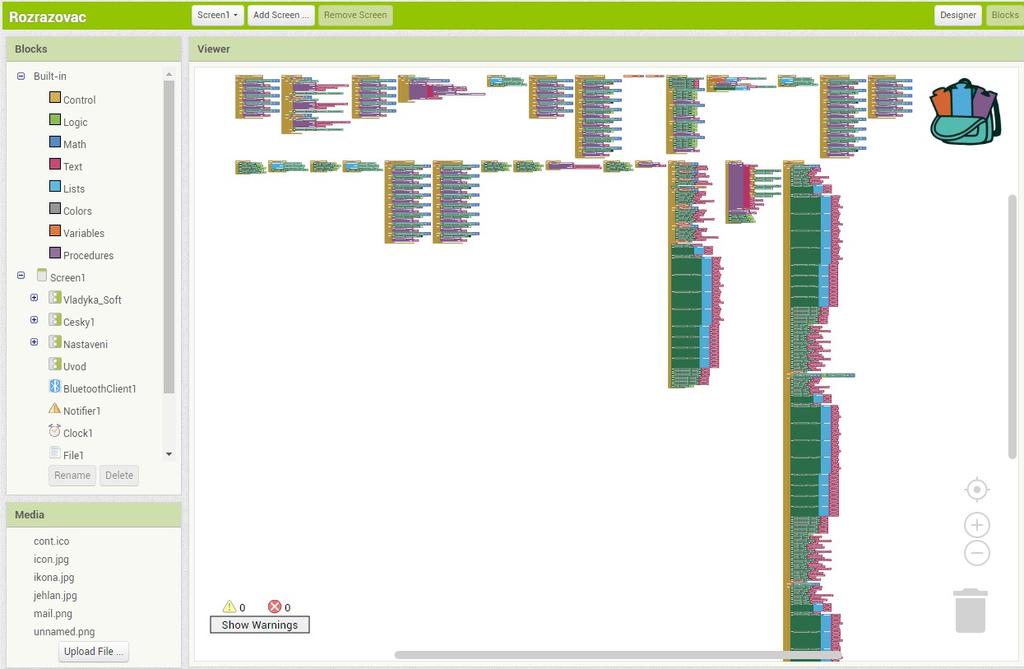

14 jiným dílkům kódu. Ze začátku se může zdát, že toto prostředí je jen pro jednoduché aplikace, ale díky mnoha funkcím (rozeznávání hlasu, text na řeč, přístup k fotoaparátu, gyroskopům v zařízení, a další...) zde jdou vytvořit i velice komplexní programy. Program v MIT App Inventoru Ze začátku jsem vytvořil jednoduchý program s pomocí návodu na internetu. Tento program po zmáčknutí tlačítka poslal přes Bluetooth v mobilu zprávu Arduinu, a to obratem poslalo zprávu o přijetí, která se zobrazila v textovém poli. Další program měl za úkol pomocí odeslané zprávy nastavit na Arduinu barvu RGB LED diody. Po odzkoušení tohoto programu jsem prakticky stejným způsobem naprogramoval i ovládání natočení rampy. Následně jsem tento program přepsal do funkčního programu dopravníku s rozlišením barev. Arduino na začátku svého programu čeká, až uživatel nastaví barvy RGB LED diody a natočení rampy jednotlivých barev, a poté posílá zpět do mobilu nebo tabletu informaci o právě rozřazené barvě. Program v mobilu si tuto hodnotu uloží do své databáze a připíše k ní čas, kdy tuto hodnotu přijal. Pokud chce uživatel tyto hodnoty poslat na mail, program vytvoří tabulku formátu.csv (comma separated values - hodnoty oddělené čárkami) a odešle ji na zvolenou adresu. 13

15 Závěr Osobně bych řekl, že se mi podařilo úspěšně splnit většinu zadaných úkolů. Během zpracovávání této maturitní úlohy jsem dokázal prohloubit své znalosti o spoustě modulů k Arduinu, se kterými jsme ve škole pracovali jen chvíli, nebo se o nich jen bavili v teoretických hodinách. Modul detekce a rozeznávání barev mě velice zaujal, a proto jsem 14
