Úvod Návod k použití plátěných plachet Plachetnice se nemůže obejít bez plachet. Plastové náhražky plachet ve stavebnicích uznávám jen, co by předloha pro skutečné plátěné plachty.

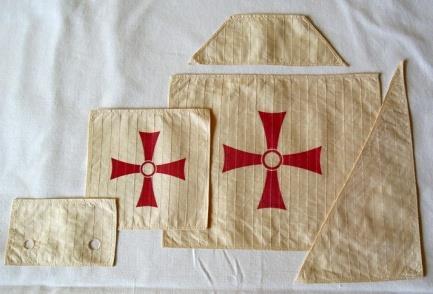

Při výrobě se snaží dbát na všechny technické detaily, jak byly plachty ušity, aby odpovídaly historické skutečnosti. Objednání je možné včetně patinace, popřípadě s potiskem.

Než si plachty koupíte Měřítko Než si plachty koupíte, musíte brát na zřetel pro jaký model, v jakém měřítku plachty budou.

U měřítek na 1:160 a více již doporučuji jen plachty vyšité na plátno, které dále upravíte. Oplachtění lodi je vhodné si dopředu rozmyslet, zda dáte na model všechny plachty, či jen některé.

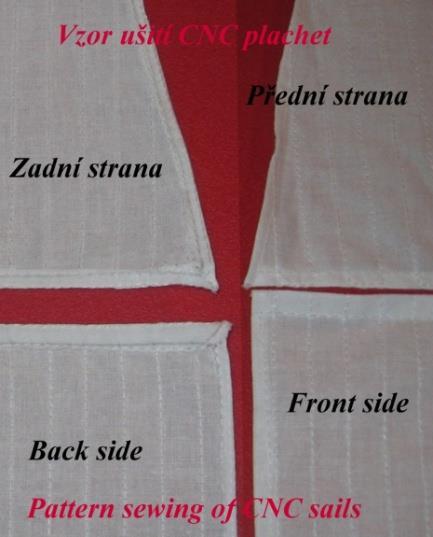

1 Úvod Návod k použití plátěných plachet Plachetnice se nemůže obejít bez plachet. Plastové náhražky plachet ve stavebnicích uznávám jen, co by předloha pro skutečné plátěné plachty. Protože pro mnohé je problém plachty vyrobit, nabízím plátěné plachty výborné kvality šité na CNC šicím stroji. Při výrobě se snaží dbát na všechny technické detaily, jak byly plachty ušity, aby odpovídaly historické skutečnosti. Objednání je možné včetně patinace, popřípadě s potiskem. Zároveň je možno koupit plátno i samostatně. Plachtovina, plátno, prošití Batist - 100% bavlna, gramáž - 88 gms. Prošití je rovněž nití z 100% bavlny, nebo barevnými syntetickými nitěmi. Než si plachty koupíte Měřítko Než si plachty koupíte, musíte brát na zřetel pro jaký model, v jakém měřítku plachty budou. U velkých měřítek od 1:xx až po 1:150 se dají vyrobit plachty ušité se všemi detaily, jako jsou zahnuté okraje, refovací pásy, boční a rohové, popřípadě další zesílení, podšití plachet. U měřítek na 1:160 a více již doporučuji jen plachty vyšité na plátno, které dále upravíte. Oplachtění lodi je vhodné si dopředu rozmyslet, zda dáte na model všechny plachty, či jen některé. Zde můžete vypustit závětrové, popřípadě stěhové plachty. Potom jestli, a které plachty budou skasané, nebo jen částečně skasané. Podle toho doporučuji koupit plachty standardně ušité, nebo zkrácené a opačně skosené plachty pro imitaci svinutých plachet, aby nevytvářely na ráhnu příliš velký balík. Patinace a potisk plachty byly většinou používáním a hlavně vlivem impregnace zbarveny do špinavě béžové, šeda. Některé plachty byly ušity z barevných látek, hlavně u galér, šebek. A některé plachty mněly namalovány erby, kříže a podobně. I toto je vhodné při objednávce zohlednit. (obr. č. 2 a č. 3) Koupíte li plachty s potiskem, nelze použít na impregnaci laky na bázi acetonu, neboť by došlo k poškození tisku! obr. č. 1 - provedení okrajů plachet obr. č. 2 obr. č. 3 Příprava plachet Než se plachty definitivně ocitnou na modelu, je nutná příprava jednotlivých plachet, viz následující kroky. Barvení plachet Plachty některých, zvláště Amerických lodí, jako například USS Constitution, jejich škunery a brigy, mněly plachty ušité z bavlněné látky, která se používáním v slaném vzduchu, na

slunci vybělila. Proto doporučuji nechat tyto plachty bílé. Většina ostatních plachet mněla béžovou barvu, popřípadě šedivou.

Proto přidávám k sadě plachet kus látky, aby jste mněli možnost provést si zkoušku. Nevyplatila se mi patinace ve vývaru slupek od cibule.

Ale je možné, že jsem jen nemněl slupky od cibule správně vysušené, nebo mladá cibule... Vysušené plachty vyžehlete a odstřihněte přebytečné nitky.

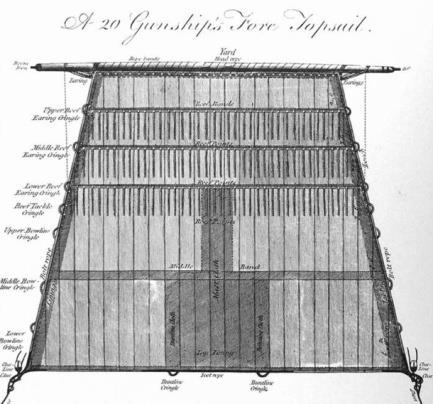

2 slunci vybělila. Proto doporučuji nechat tyto plachty bílé. Většina ostatních plachet mněla béžovou barvu, popřípadě šedivou. Toto dosáhnete patinací v silném odvaru černého čaje, kávy, lihovém mořidlu či barvě na tkaniny. Čím déle je látka v roztoku, tím je tmavší. Proto přidávám k sadě plachet kus látky, aby jste mněli možnost provést si zkoušku. Nevyplatila se mi patinace ve vývaru slupek od cibule. Barva byla posléze taková starožlutá a ještě se mi tato barva zvýraznila do žluta, když jsem je vyztužil pro udržení tvaru Sidoluxem. Ale je možné, že jsem jen nemněl slupky od cibule správně vysušené, nebo mladá cibule... Vysušené plachty vyžehlete a odstřihněte přebytečné nitky. Dokončení plachty Bolt rope, Reef rope, Bowlines: Příslušenství plachty obvod plachet byl zpevněn přišitým obvodovým lanem, Anglicky tzv. Bolt rope. Toto lano bylo přišito k zadní hraně plachty. Bylo ze dvou kusů, horní část Head rope a Bolt rope. V rozích lana vytvářely očnice viz obr. Přes horní očnice Earings, byla plachta přichycena k ráhnu, za spodní očnice byly uchyceny napínací a kasací lana, otěže a halže. Po obvodu Bolt rope byly přichyceny očnice pro úvaz dalších lan manipulujících s plachtou. V refovacím pásu (Reef Band) byly uchyceny provazy (Reef points) pro podkasání zkrácení velikosti plochy plachet. (obr. č. 4) Popis vzhledu Francouzských plachet z r. cca 1750 najdete například zde: V odborné literatuře, v knize The Seventy-Four Gun Ship vol. 3 Popis anglických plachet ze stejného období: Bolt rope průměr Bolt rope byla jako vše na lodi dána poměrem tloušťky lan k příslušným Shrouds (lana příslušných žebříků úpon). Spodní plachty (Course) měly Bolt rope 3/4 průměru spodních úpon, košové plachty (Top sails) měly Bolt rope stejného průměru jako úpony. Ostatní plachty měly přiměřeně tenčí lana. Než samotné lano k plachtě připevníte, můžete u velkých měřítek (1:xx až cca 1:100) připevnit k Bolt rope očnice (cringles), do nichž byly uvázány další ovládací lana. Natáhněte lano podél plachty, vyznačte si místa uchycení očnic, přičemž si nechte dostatečně přečnívat konce. Nesmíte zapomenout, že Bolt rope je po bocích a spodní části z jednoho kusu, proto doporučuji lepit očnice na lano a samotné lano k plachtě po jednotlivých stranách. Očnice udělejte ze stejného lana, a k samotnému Bolt rope jej připevněte buď přilepením gelovým obr. č. 4 obr. č. 5 - Anglická plachta - Fore Topsail obr. č. 6

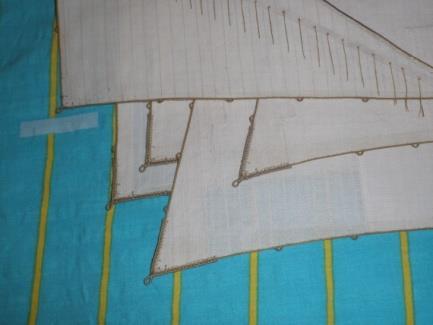

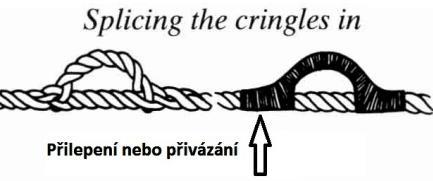

3 sekundovým lepidlem, nebo konce očnic omotejte tenkou nití, jak je to znázorněno na obr. č. 6. Připevnění Bolt rope Než začnete k plachtě připevňovat lano, zjistěte si, kam daná plachta patří, jak je natočena a kde má vrch a spodek a přední a zadní stranu. Každá plachta má na straně uchycení k ráhnu nebo stěhu širší zahnutí, pozor ne však zesílení dalším plátnem. Lano k plachtě můžete přišít, nebo přilepit pružným gelovým sekundovým lepidlem většinou se pro toto spojení používá lepidlo. Pro snadnější práci si sevřete plachtu třeba do dlouhé samosvěrné pinzety nebo mezi dva nosníky tak, aby jen částečně vystupovala hrana plachty nad okraj. Naneste gelové sekundové lepidlo, k hraně plachty správně přiložte připravené lano a lehce přitiskněte k hraně plachty. Pro snadnější a rychlejší zaschnutí je vhodné lano lehce navlhčit, protože přítomná vlhkost urychluje schnutí sekundového lepidla. Po zaschnutí vytvořte na spodním rohu plachty očnici, nejlépe pomocí nějaké kulatiny (např. špejle), aby byla očnice na obou stranách stejná. Očnice v rozích omotejte nití (možnosti provedení v průběhu historie jsou zobrazeny na obr. č. 9). Tímto způsobem postupujte na všech stranách plachty. (obr č. 7) Reef points refovací provazy jsou provazy, jimiž byla plachta uvázána k ráhnu, když bylo potřeba zmenšit jejich plochu. Byly provlečeny v refovacím pásu, který zesiloval plachtu. U plachty byl uzel, aby se lano nemohlo posunout na jednu nebo druhou stranu. Reef points si vyrobíte z tenčího lana. Aby byly provazy stejně dlouhé, zastřihněte je po provlečení přes plachtu na stejnou délku. (obr. č. 8) obr. č. 7 obr. č. 8 obr. č. 9

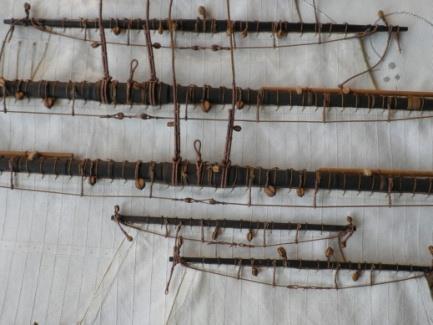

4 Bowlines sloužili zjednodušeně řečeno k vytvarování bočního lemu plachty, aby plachta nezachytávala vítr zepředu. Opět se realizace lišila podle doby a místa vzniku lodi. Bowlines je vhodné k plachtě připevnit již v této fázi, nebo když je plachta na ráhnu, protože později na modelu už se to dělá daleko hůře. Různé typy realizace Bowline jsou znázorněny na obr. č. 10. Připevnění plachty k ráhnu Ráhnové plachty plachtu připevněte k ráhnu až v okamžiku, když je k němu uchycena další výstroj (kladky, popřípadě šlapnice). Opět dejte pozor, kde má plachta vrch a spodek, přední a zadní stranu. Připevnění plachty k ráhnu se postupem doby vyvíjelo, a je výstižně znázorněno na obr. č. 13 (na následující straně). Stěhové plachty plachty se zavěšovaly na stěh pomocí omotání lana, později byly na stěh připevněny pomocí objímek tzv. Hanks, které byly přišity k plachtě a navlečeny na stěh. (obr. č. 11 a č. 12) obr. č. 10 obr. č. 11 obr. č. 12

5 obr. č. 13

Vytvarování plachet Jako poslední krok před připevněním ráhna s plachtou na stěžeň se musí plachtě dodat její tvar. Způsoby, jak plachtu vytvarovat, jsou různé.

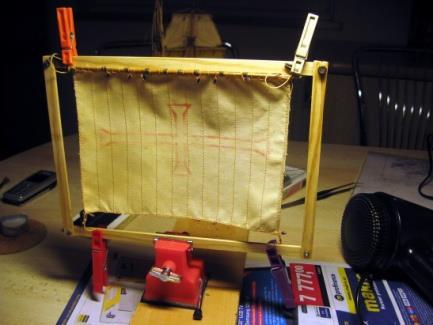

Já upevním hotovou plachtu do rámečku, rohy plachty uchytím takovým způsobem, jako by byla upevněna na lodi, viz obr. č. 14.

Lze použít i jiný vyztužovač, podle toho, jak to má každý vyzkoušené.

Foukáním do plachty fénem vysušíte impregnaci a dostanete optimální tvar.

Zvláště důležité je takto postupovat, když vytváříte skasanou nebo podkasanou plachtu. Při skasané plachtě ji celou sviňte a rovnou přivažte k ráhnu.

6 Vytvarování plachet Jako poslední krok před připevněním ráhna s plachtou na stěžeň se musí plachtě dodat její tvar. Způsoby, jak plachtu vytvarovat, jsou různé. Někdo tvaruje plachtu podle plastových předloh, někdo podle láhve příslušného průměru. Já upevním hotovou plachtu do rámečku, rohy plachty uchytím takovým způsobem, jako by byla upevněna na lodi, viz obr. č. 14. Plachtu můžete natřít zvoleným vyztužovacím lakem (ideální je matný lak, já používám matný Sidolux), nebo hodně zředěným Herkulesem. Lze použít i jiný vyztužovač, podle toho, jak to má každý vyzkoušené. Naředění impregnačního roztoku volíme tak, aby se dobře vsákl do plachty, po zaschnutí nevytvořil viditelnou vrstvu, ale zároveň byl pěkně vsáklý, a plachta byla tuhá a dobře držela tvar. Foukáním do plachty fénem vysušíte impregnaci a dostanete optimální tvar. V téhle chvíli (v průběhu zasychání) můžete naaranžovat různé záhyby v rozích nebo sklady, pokud je na plachtě chcete mít. Zvláště důležité je takto postupovat, když vytváříte skasanou nebo podkasanou plachtu. Při skasané plachtě ji celou sviňte a rovnou přivažte k ráhnu. Takto připravenou plachtu upevněte na loď, na které již máte připraveno natažené lanoví. Já preferuji postup, kdy před zahájením montáže ráhen mám nainstalováno veškeré pevné lanoví a pohyblivé lanoví je připevněno k místu úvazu na lodi včetně dekoračních svitků lan. Na obr. č. 15 můžete vidět správně připravené plachty k instalaci na model. Na dalších obrázcích č jsou ukázány příklady hotových plachet připevněných na modelu. obr. č. 14 obr. č. 15 obr. č. 16 Zdroje obrázků: - kniha Historic Ship Models od Wolfram zu Mondfeld - web Doufám, že vám tyto řádky pomůžou při tvorbě Vašich modelů. S případnými dotazy se na mne neváhejte obrátit. Budu-li moct, rád Vám pomůžu. Přeji vám mnoho krásných modelů se skvělou takeláží! obr. č. 17 obr. č. 18
