Návod k použití ESTETICA E70. Vždy na bezpečné straně.

Transkript

1 Návod k použití ESTETICA E70 Vždy na bezpečné straně.

2 Prodej: KaVo Dental GmbH Bismarckring 39 D Biberach Tel Fax Výrobce: Kaltenbach & Voigt GmbH Bismarckring 39 D Biberach

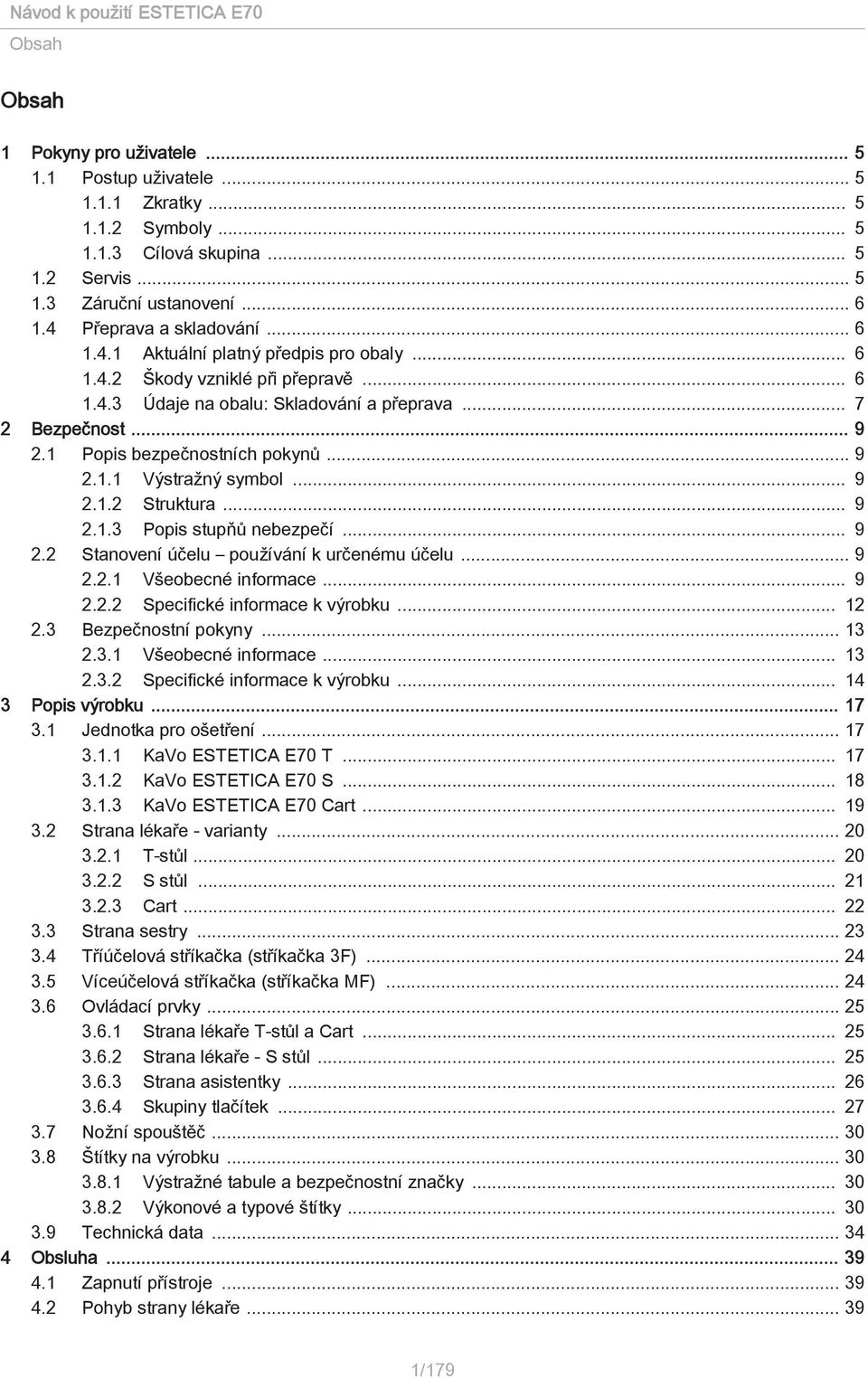

3 Obsah Obsah 1 Pokyny pro uživatele Postup uživatele Zkratky Symboly Cílová skupina Servis Záruční ustanovení Přeprava a skladování Aktuální platný předpis pro obaly Škody vzniklé při přepravě Údaje na obalu: Skladování a přeprava Bezpečnost Popis bezpečnostních pokynů Výstražný symbol Struktura Popis stupňů nebezpečí Stanovení účelu používání k určenému účelu Všeobecné informace Specifické informace k výrobku Bezpečnostní pokyny Všeobecné informace Specifické informace k výrobku Popis výrobku Jednotka pro ošetření KaVo ESTETICA E70 T KaVo ESTETICA E70 S KaVo ESTETICA E70 Cart Strana lékaře - varianty T-stůl S stůl Cart Strana sestry Tříúčelová stříkačka (stříkačka 3F) Víceúčelová stříkačka (stříkačka MF) Ovládací prvky Strana lékaře T-stůl a Cart Strana lékaře - S stůl Strana asistentky Skupiny tlačítek Nožní spouštěč Štítky na výrobku Výstražné tabule a bezpečnostní značky Výkonové a typové štítky Technická data Obsluha Zapnutí přístroje Pohyb strany lékaře /179

4 Obsah Pohyb T-stolu Pohyb stolu S Pohyb cartu Pohyb podnosu Pohyb strany sestry Nasazení odkladače na podnos Pohyb části pro pacienta Nastavení křesla pro pacienta Otočení područky Nastavení opěradla Comfort Automatické polohování křesla pro pacienty Ruční polohování křesla pro pacienty Nastavení opěrky hlavy se dvěma klouby Nastavení opěrky hlavy s motorem Nastavení opěrky hlavy s motorem pomocí joysticku Nastavení opěrky hlavy s motorem pomocí ovládacího prvku Automatické polohování opěrky hlavy s motorem Bezpečné vypnutí Ovládání funkcí pomocí ovládacího prvku MEMOdent Obsluha uživatelské nabídky Nabídka Standby Ovládání nabídky MEMOdent Změna nastavení pro turbínku v nabídce MEMOdent Změna nastavení motorů INTRA LUX KL 703 LED a COMFORTdrive Změna nastavení pro PiezoLED v nabídce MEMOdent Změna nastavení pro víceúčelovou stříkačku v nabídce MEMOdent Ovládání dentálního světla KAVOLUX 540 LED U Ovládání svítidla pro ošetření KAVOLUX 1410 C Použití časovače Ovládání hygienických funkcí Ovládání funkcí osvětlení a zubařských nástrojů Nabídka Multimédia Ovládání funkcí pomocí ovládacího panelu strany sestry Ovládání hygienických funkcí Ovládání funkcí osvětlení a zubařských nástrojů Použití časovače Obsluha nožního spouštěče Všeobecné funkce Zvláštní funkce rádiového nožního spouštěče Navázání spojení mezi rádiovým nožním spouštěčem a jednotkou pro ošetření Polohování křesla pro pacienty pomocí nožního spouštěče Předvolba úrovně Předvolba lékaře Spuštění a regulace nástrojů Nastavení stavu chlazení Spuštění ofukovacího vzduchu Předvolba otáčení motoru doleva Nastavení světla nástrojů Použití fyziologického roztoku (volitelné příslušenství) /179

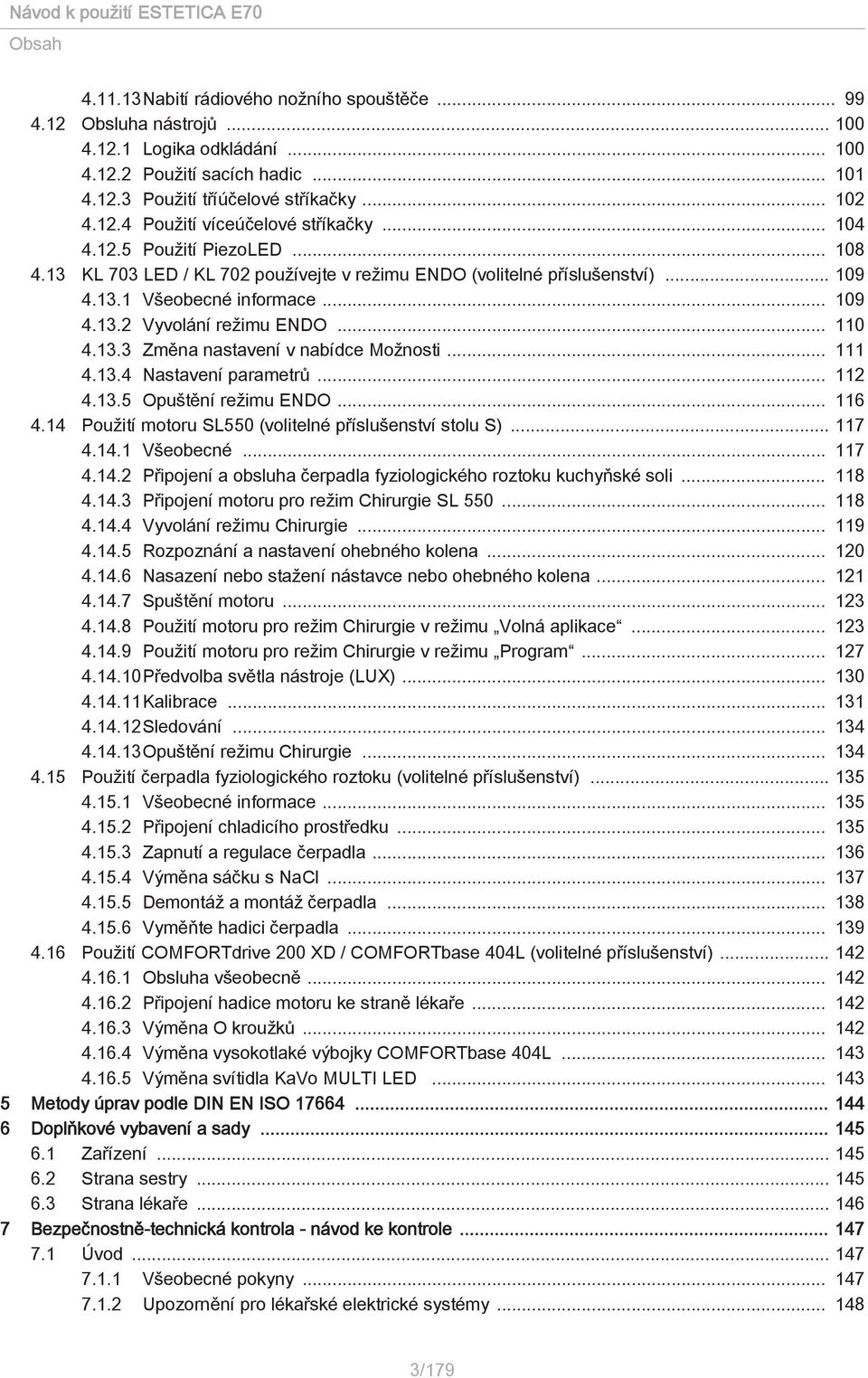

5 Obsah Nabití rádiového nožního spouštěče Obsluha nástrojů Logika odkládání Použití sacích hadic Použití tříúčelové stříkačky Použití víceúčelové stříkačky Použití PiezoLED KL 703 LED / KL 702 používejte v režimu ENDO (volitelné příslušenství) Všeobecné informace Vyvolání režimu ENDO Změna nastavení v nabídce Možnosti Nastavení parametrů Opuštění režimu ENDO Použití motoru SL550 (volitelné příslušenství stolu S) Všeobecné Připojení a obsluha čerpadla fyziologického roztoku kuchyňské soli Připojení motoru pro režim Chirurgie SL Vyvolání režimu Chirurgie Rozpoznání a nastavení ohebného kolena Nasazení nebo stažení nástavce nebo ohebného kolena Spuštění motoru Použití motoru pro režim Chirurgie v režimu Volná aplikace Použití motoru pro režim Chirurgie v režimu Program Předvolba světla nástroje (LUX) Kalibrace Sledování Opuštění režimu Chirurgie Použití čerpadla fyziologického roztoku (volitelné příslušenství) Všeobecné informace Připojení chladicího prostředku Zapnutí a regulace čerpadla Výměna sáčku s NaCl Demontáž a montáž čerpadla Vyměňte hadici čerpadla Použití COMFORTdrive 200 XD / COMFORTbase 404L (volitelné příslušenství) Obsluha všeobecně Připojení hadice motoru ke straně lékaře Výměna O kroužků Výměna vysokotlaké výbojky COMFORTbase 404L Výměna svítidla KaVo MULTI LED Metody úprav podle DIN EN ISO Doplňkové vybavení a sady Zařízení Strana sestry Strana lékaře Bezpečnostně-technická kontrola - návod ke kontrole Úvod Všeobecné pokyny pro lékařské elektrické systémy /179

6 Obsah Části bezpečnostně-technické kontroly Intervaly kontroly k postupu kontroly podle normy ČSN IEC k periodickým kontrolám Návod k bezpečnostně-technické kontrole Přípravná opatření na přístroji Vizuální kontrola (inspekce prohlídkou) Měření Kontroly funkce Hodnocení a dokumentace Zkušební protokol bezpečnostně-technické kontroly [BTK] Příloha - Další body měření Další body snímání SL X k měření ochranného vodiče Další body měření AP X k měření EGA-/EPA Další body připojení ACP X (další spojení se zemí) Odstraňování poruch Údaje k elektromagnetické snesitelnosti podle EN Elektromagnetické záření Odolnost proti elektromagnetickému rušení Doporučené ochranné vzdálenosti mezi přenosnými a mobilními HF telekomunikačními přístroji a ESTETICA E /179

7 1 Pokyny pro uživatele 1.1 Postup uživatele 1 Pokyny pro uživatele 1.1 Postup uživatele Předpoklad Před prvním uvedením do provozu si přečtěte tento návod, aby bylo zabráněno chybné obsluze a poškození Zkratky Zkratka GA PA MA TA STK IEC RA EMV VA Výklad Návod k použití Pokyny k péči Montážní návod Pokyn pro techniky Bezpečnostně-technická kontrola International Electrotechnical Commission Instrukce pro opravy Elektromagnetická snášenlivost Návod pro zpracování Symboly Viz kapitola Bezpečnost/výstražné symboly Důležité informace pro obsluhu a techniky Značka CE (Communauté Européenne). Výrobek s tímto označením splňuje požadavky příslušné směrnice EU. Potřebná akce Cílová skupina Tento dokument je určen pro zubaře a personál ordinace. 1.2 Servis Technický servis KaVo: +49 (0) Service.Einrichtungen@kavo.com V případě dotazů uveďte prosím vždy sériové číslo výrobku! Další informace na: 5/179

8 1 Pokyny pro uživatele 1.3 Záruční ustanovení 1.3 Záruční ustanovení KaVo poskytuje konečnému zákazníkovi záruku na bezvadnou funkci, bezvadnost materiálu nebo zpracování výrobku uvedeného v předávacím protokolu po dobu 12 měsíců od data koupě za následujících podmínek: V připadě odůvodněných reklamací kvůli vadám nebo neúplné dodávce poskytuje KaVo záruku dle Vaší volby buď bezplatnou náhradní dodávkou nebo opravou. Jiné nároky, lhostejno jakého druhu, zejména na náhradu škody, jsou vyloučeny. V případě prodlení a hrubého zavinění nebo úmyslu platí tento bod pouze, pokud není v rozporu se závaznými zákonnými předpisy. KaVo neručí za defekty a jejich následky, které vznikly přirozeným opotřebením, neodborným čištěním nebo údržbou, nedodržením předpisů pro obsluhu, údržbu nebo připojení, zvápenatěním nebo korozí, znečištěním v zásobování vzduchem a vodou nebo chemickými či elektrickými vlivy, které jsou neobvyklé nebo dle závodních předpisů nepřípustné. Záruka se všeobecně nevztahuje na žárovky, skleněné zboží, pryžové díly a na barevnou stálost plastů. Záruka je vyloučena v případě, že se defekty nebo jejich následky zakládají na zákrocích nebo změnách výrobku provedených zákazníkem nebo třetí osobou. Nároky na záruku lze uplatnit pouze tehdy, jestliže byl firmě KaVo zaslán předávací protokol patřící k výrobku (kopie) a provozovatel/uživatel může předložit originál. 1.4 Přeprava a skladování Aktuální platný předpis pro obaly Platí pouze pro Německou spolkovou republiku. Správná likvidace a recyklace prodejních obalů se provádí v souladu s platnou vyhláškou o obalech o firmách zabývajících se likvidaci/recyklací v rámci plošného systému zpětného odběru obalů. Proto si společnost KaVo nechala své prodejní obaly licencovat. Informujte se prosím o jejím regionálním veřejném systému likvidace Škody vzniklé při přepravě V Německu Jsou-li při dodávce na obalu rozpoznatelné škody, je třeba postupovat následovně: 1. Příjemce uvede ztrátu nebo poškození v potvrzení o příjmu. Příjemce a zaměstnanec dopravního podniku toto potvrzení o příjmu podepíšou. 2. Výrobek a obal ponechte beze změn. 3. Výrobek nepoužívejte. 4. Poškození nahlašte dopravnímu podniku. 5. Poškození nahlašte KaVo. 6. Poškozený výrobek v žádném případě nezasílejte zpět KaVo bez předchozí domluvy. 7. Podepsané potvrzení o příjmu zašlete KaVo. 6/179

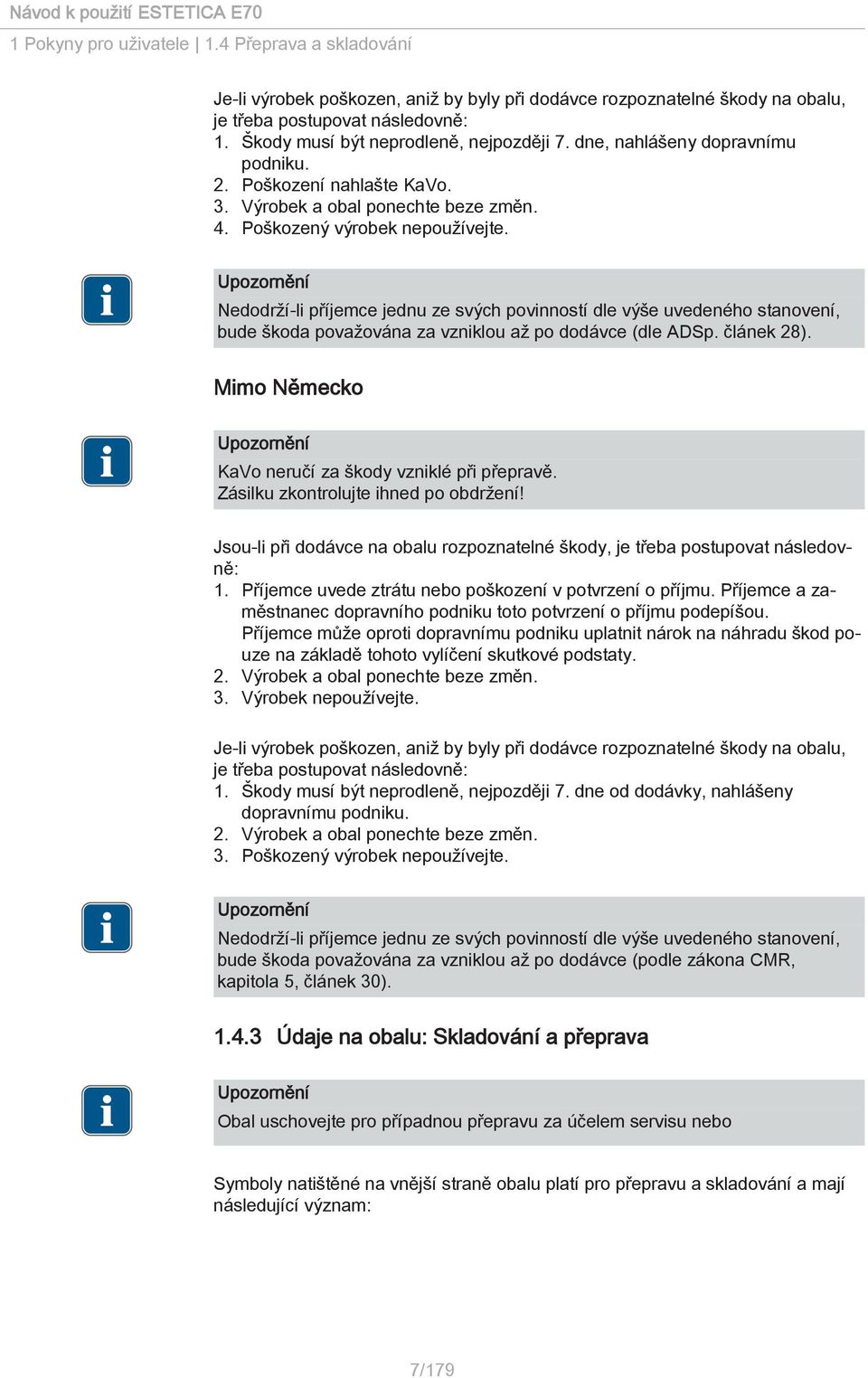

9 1 Pokyny pro uživatele 1.4 Přeprava a skladování Je-li výrobek poškozen, aniž by byly při dodávce rozpoznatelné škody na obalu, je třeba postupovat následovně: 1. Škody musí být neprodleně, nejpozději 7. dne, nahlášeny dopravnímu podniku. 2. Poškození nahlašte KaVo. 3. Výrobek a obal ponechte beze změn. 4. Poškozený výrobek nepoužívejte. Nedodrží-li příjemce jednu ze svých povinností dle výše uvedeného stanovení, bude škoda považována za vzniklou až po dodávce (dle ADSp. článek 28). Mimo Německo KaVo neručí za škody vzniklé při přepravě. Zásilku zkontrolujte ihned po obdržení! Jsou-li při dodávce na obalu rozpoznatelné škody, je třeba postupovat následovně: 1. Příjemce uvede ztrátu nebo poškození v potvrzení o příjmu. Příjemce a zaměstnanec dopravního podniku toto potvrzení o příjmu podepíšou. Příjemce může oproti dopravnímu podniku uplatnit nárok na náhradu škod pouze na základě tohoto vylíčení skutkové podstaty. 2. Výrobek a obal ponechte beze změn. 3. Výrobek nepoužívejte. Je-li výrobek poškozen, aniž by byly při dodávce rozpoznatelné škody na obalu, je třeba postupovat následovně: 1. Škody musí být neprodleně, nejpozději 7. dne od dodávky, nahlášeny dopravnímu podniku. 2. Výrobek a obal ponechte beze změn. 3. Poškozený výrobek nepoužívejte. Nedodrží-li příjemce jednu ze svých povinností dle výše uvedeného stanovení, bude škoda považována za vzniklou až po dodávce (podle zákona CMR, kapitola 5, článek 30) Údaje na obalu: Skladování a přeprava Obal uschovejte pro případnou přepravu za účelem servisu nebo Symboly natištěné na vnější straně obalu platí pro přepravu a skladování a mají následující význam: 7/179

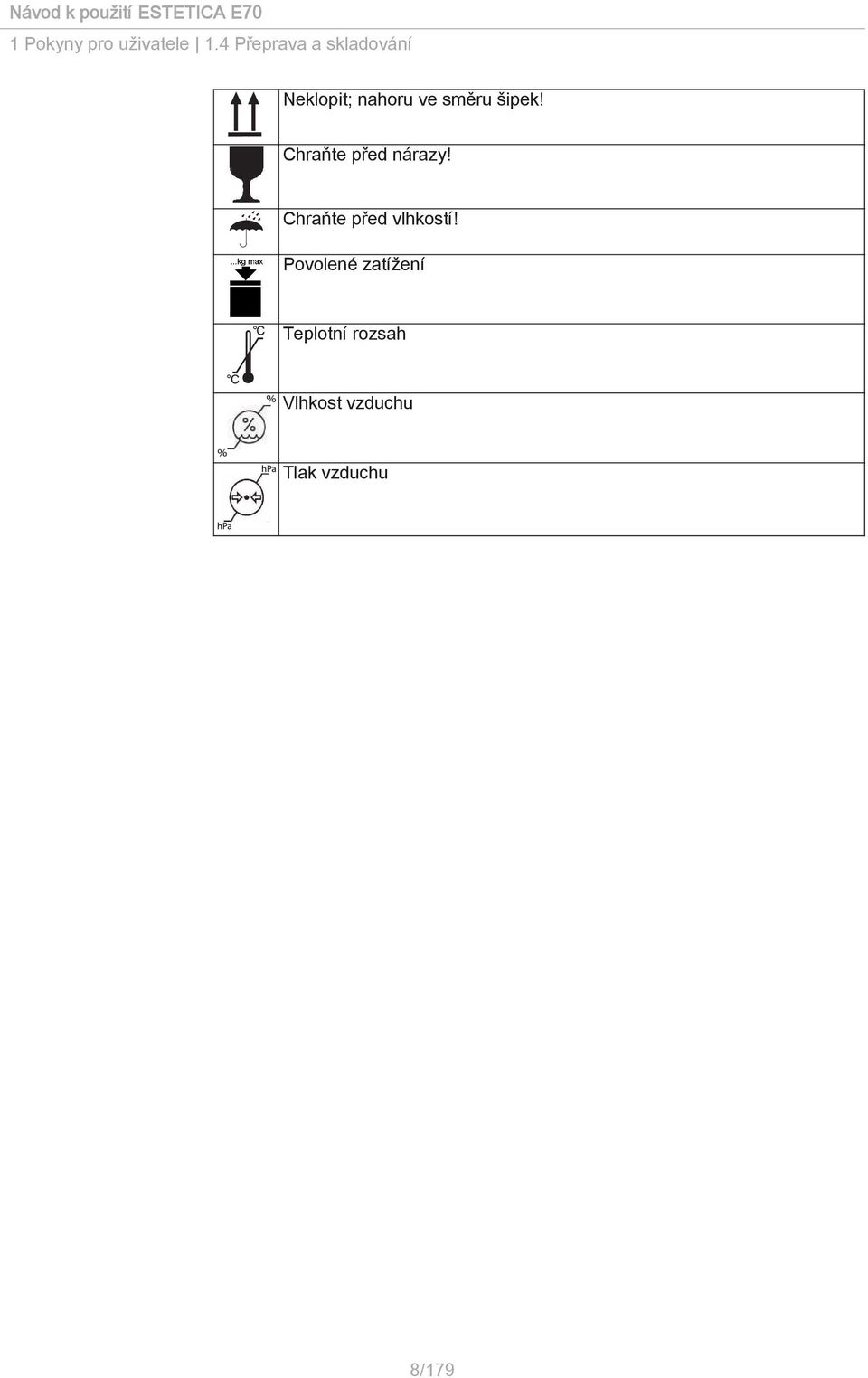

10 1 Pokyny pro uživatele 1.4 Přeprava a skladování Neklopit; nahoru ve směru šipek! Chraňte před nárazy! Chraňte před vlhkostí! Povolené zatížení Teplotní rozsah Vlhkost vzduchu Tlak vzduchu 8/179

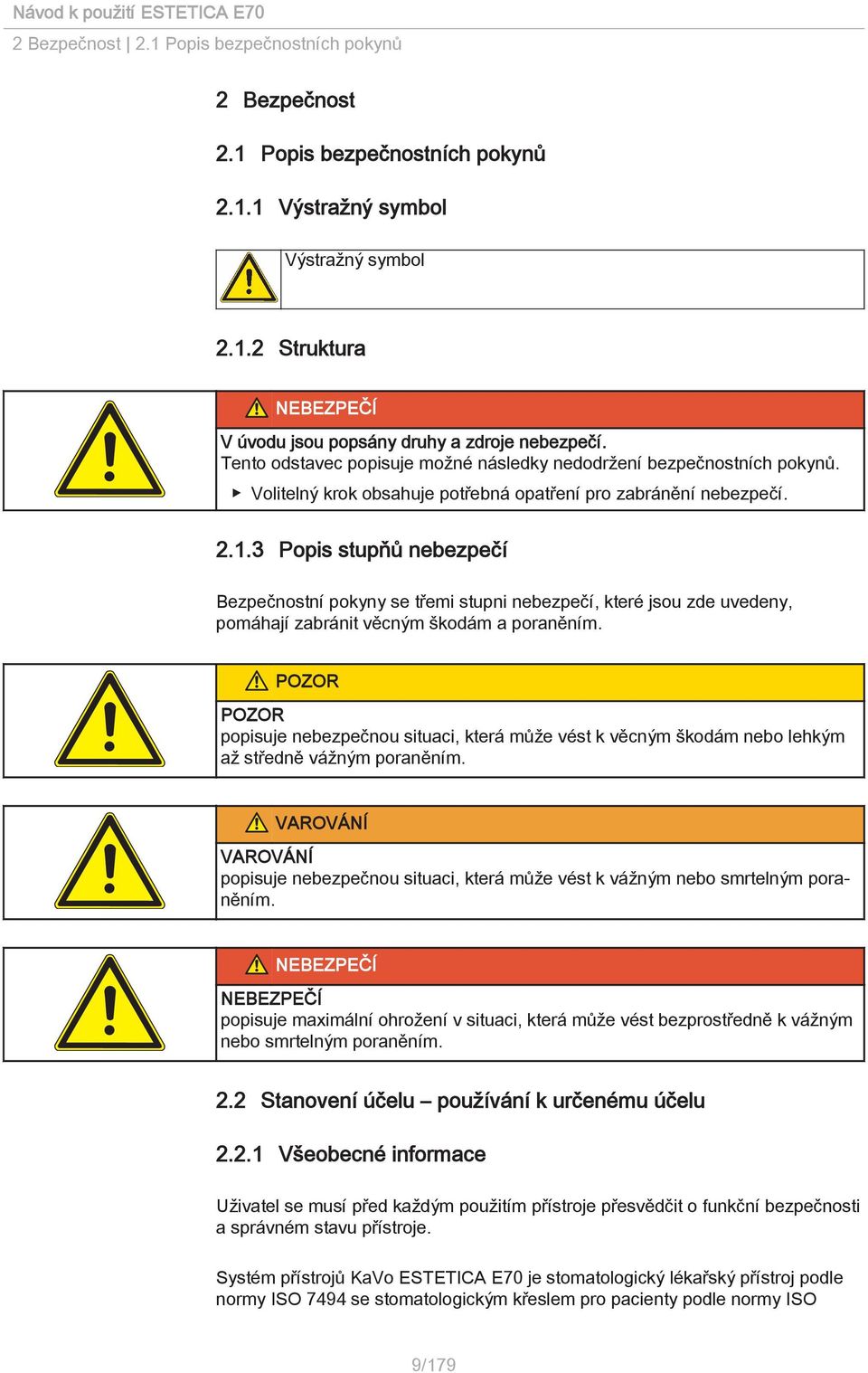

11 2 Bezpečnost 2.1 Popis bezpečnostních pokynů 2 Bezpečnost 2.1 Popis bezpečnostních pokynů Výstražný symbol Výstražný symbol Struktura NEBEZPEČÍ V úvodu jsou popsány druhy a zdroje nebezpečí. Tento odstavec popisuje možné následky nedodržení bezpečnostních pokynů. Volitelný krok obsahuje potřebná opatření pro zabránění nebezpečí Popis stupňů nebezpečí Bezpečnostní pokyny se třemi stupni nebezpečí, které jsou zde uvedeny, pomáhají zabránit věcným škodám a poraněním. POZOR POZOR popisuje nebezpečnou situaci, která může vést k věcným škodám nebo lehkým až středně vážným poraněním. VAROVÁNÍ VAROVÁNÍ popisuje nebezpečnou situaci, která může vést k vážným nebo smrtelným poraněním. NEBEZPEČÍ NEBEZPEČÍ popisuje maximální ohrožení v situaci, která může vést bezprostředně k vážným nebo smrtelným poraněním. 2.2 Stanovení účelu používání k určenému účelu Všeobecné informace Uživatel se musí před každým použitím přístroje přesvědčit o funkční bezpečnosti a správném stavu přístroje. Systém přístrojů KaVo ESTETICA E70 je stomatologický lékařský přístroj podle normy ISO 7494 se stomatologickým křeslem pro pacienty podle normy ISO 9/179

12 2 Bezpečnost 2.2 Stanovení účelu používání k určenému účelu Tento výrobek KaVo je určen pouze k použití v oblasti stomatologie. Obsluhovat ho smí výhradně kvalifikovaní zdravotničtí pracovníci. Jakýkoli druh použití, který by byl v rozporu s určeným účelem, je zakázán. K používání k určenému účelu patří také dodržování všech pokynů v návodu k použití a inspekčních a údržbářských prací. Na výrobek KaVo musí být v souladu s předepsaným používáním k určenému účelu aplikovány přesahující směrnice a/nebo národní předpisy, národní nařízení a pravidla techniky pro uvedení do provozu a během provozu, které se vztahují na lékařské výrobky a které musí být při používání výrobku KaVo splněny. Za bezpečnost, spolehlivost a výkonnost komponent dodávaných společností Ka Vo přebíráme odpovědnost, pokud: montáž, zaškolení, rozšiřování, nová nastavení, změny nebo opravy provádějí technici proškolení společností KaVo nebo proškolení jinou osobou pověřenou společností KaVo, nebo pokud tyto činnosti provádí personál autorizovaných obchodníků; přístroj je provozován v souladu s návodem k použití, údržbě a montáži; provozovatelem dodané komponenty informační techniky splňují technické požadavky na hardware a software stanovené v tomto návodu k použití a předmětný hardware a software byly instalovány a seřízeny v souladu s popisem platným pro dané komponenty. při opravách byly v plném rozsahu splněny požadavky předpisu VDE Opakované kontroly a zkoušky před uvedením lékařských elektrických přístrojů a systémů do provozu všeobecné předpisy. Uživatel je povinen: používat pouze nezávadné pracovní prostředky chránit sebe, pacienta a třetí osoby před nebezpečím zabránit kontaminaci výrobkem Při používání musí být dodržovány národní zákonné předpisy, zejména: platné předpisy bezpečnosti práce platná protiúrazová bezpečnostní opatření Aby byla zaručena stálá připravenost k použití a zachování hodnoty výrobku Ka Vo, musí být každým rokem prováděny doporučené servisní údržby. Bezpečnostně-technické kontroly (STK) musí být prováděny v intervalu 2 let. K opravě a údržbě výrobku KaVo jsou oprávněni: Technici poboček KaVo s odpovídajícím produktovým školením. technici smluvních prodejců KaVo speciálně proškolení KaVo V Německu jsou provozovatelé, osoby zodpovědné za přístroje a uživatelé povinni provozovat své přístroje s přihlédnutím k ustanovením zákona o zdravotnických prostředcích. Servisní služby zahrnují veškeré testování, které vyžaduje 6 nařízení pro provozovatele (nařízení pro provozovatele zdravotnických prostředků). Înaintea pauzelor mai lungi de utilizare trebuie ca produsul să fie preparat şi curăţat conform indicaţiilor. 10/179

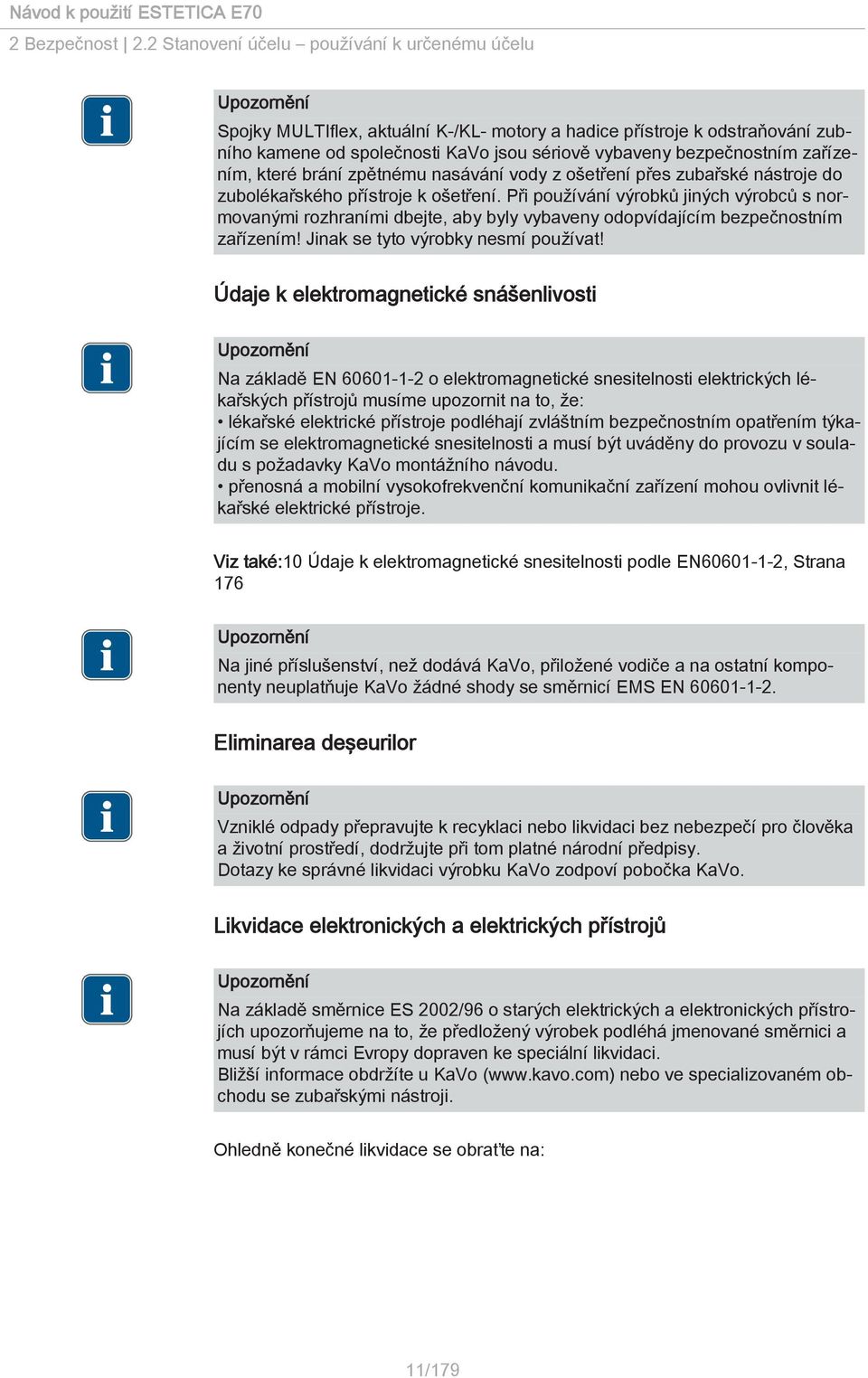

13 2 Bezpečnost 2.2 Stanovení účelu používání k určenému účelu Spojky MULTIflex, aktuální K-/KL- motory a hadice přístroje k odstraňování zubního kamene od společnosti KaVo jsou sériově vybaveny bezpečnostním zařízením, které brání zpětnému nasávání vody z ošetření přes zubařské nástroje do zubolékařského přístroje k ošetření. Při používání výrobků jiných výrobců s normovanými rozhraními dbejte, aby byly vybaveny odopvídajícím bezpečnostním zařízením! Jinak se tyto výrobky nesmí používat! Údaje k elektromagnetické snášenlivosti Na základě EN o elektromagnetické snesitelnosti elektrických lékařských přístrojů musíme upozornit na to, že: lékařské elektrické přístroje podléhají zvláštním bezpečnostním opatřením týkajícím se elektromagnetické snesitelnosti a musí být uváděny do provozu v souladu s požadavky KaVo montážního návodu. přenosná a mobilní vysokofrekvenční komunikační zařízení mohou ovlivnit lékařské elektrické přístroje. Viz také:10 Údaje k elektromagnetické snesitelnosti podle EN , Strana 176 Na jiné příslušenství, než dodává KaVo, přiložené vodiče a na ostatní komponenty neuplatňuje KaVo žádné shody se směrnicí EMS EN Eliminarea deşeurilor Vzniklé odpady přepravujte k recyklaci nebo likvidaci bez nebezpečí pro člověka a životní prostředí, dodržujte při tom platné národní předpisy. Dotazy ke správné likvidaci výrobku KaVo zodpoví pobočka KaVo. Likvidace elektronických a elektrických přístrojů Na základě směrnice ES 2002/96 o starých elektrických a elektronických přístrojích upozorňujeme na to, že předložený výrobek podléhá jmenované směrnici a musí být v rámci Evropy dopraven ke speciální likvidaci. Bližší informace obdržíte u KaVo ( nebo ve specializovaném obchodu se zubařskými nástroji. Ohledně konečné likvidace se obraťte na: 11/179

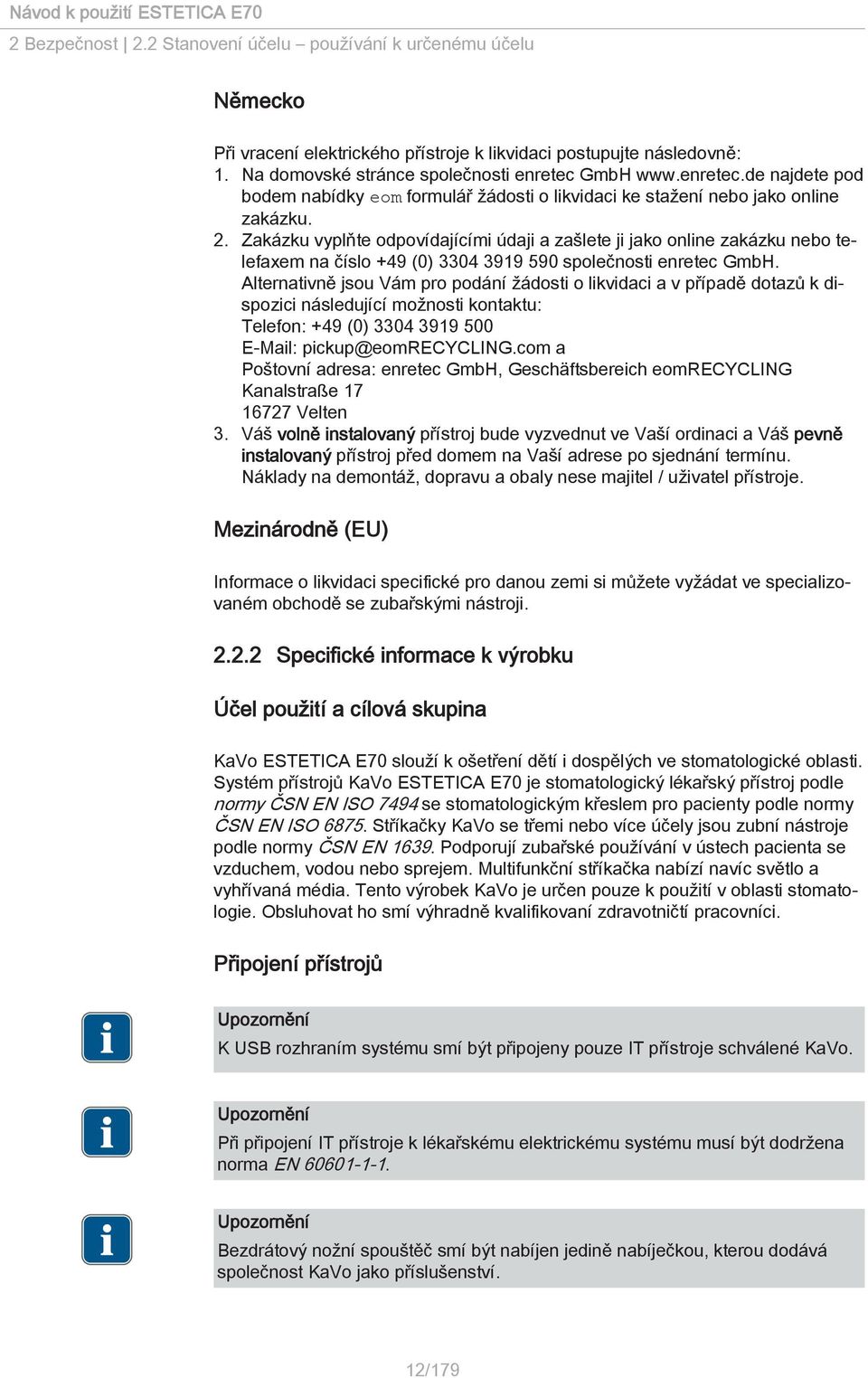

14 2 Bezpečnost 2.2 Stanovení účelu používání k určenému účelu Německo Při vracení elektrického přístroje k likvidaci postupujte následovně: 1. Na domovské stránce společnosti enretec GmbH najdete pod bodem nabídky eom formulář žádosti o likvidaci ke stažení nebo jako online zakázku. 2. Zakázku vyplňte odpovídajícími údaji a zašlete ji jako online zakázku nebo telefaxem na číslo +49 (0) společnosti enretec GmbH. Alternativně jsou Vám pro podání žádosti o likvidaci a v případě dotazů k dispozici následující možnosti kontaktu: Telefon: +49 (0) pickup@eomrecycling.com a Poštovní adresa: enretec GmbH, Geschäftsbereich eomrecycling Kanalstraße Velten 3. Váš volně instalovaný přístroj bude vyzvednut ve Vaší ordinaci a Váš pevně instalovaný přístroj před domem na Vaší adrese po sjednání termínu. Náklady na demontáž, dopravu a obaly nese majitel / uživatel přístroje. Mezinárodně (EU) Informace o likvidaci specifické pro danou zemi si můžete vyžádat ve specializovaném obchodě se zubařskými nástroji Specifické informace k výrobku Účel použití a cílová skupina KaVo ESTETICA E70 slouží k ošetření dětí i dospělých ve stomatologické oblasti. Systém přístrojů KaVo ESTETICA E70 je stomatologický lékařský přístroj podle normy ČSN EN ISO 7494 se stomatologickým křeslem pro pacienty podle normy ČSN EN ISO Stříkačky KaVo se třemi nebo více účely jsou zubní nástroje podle normy ČSN EN Podporují zubařské používání v ústech pacienta se vzduchem, vodou nebo sprejem. Multifunkční stříkačka nabízí navíc světlo a vyhřívaná média. Tento výrobek KaVo je určen pouze k použití v oblasti stomatologie. Obsluhovat ho smí výhradně kvalifikovaní zdravotničtí pracovníci. Připojení přístrojů K USB rozhraním systému smí být připojeny pouze IT přístroje schválené KaVo. Při připojení IT přístroje k lékařskému elektrickému systému musí být dodržena norma EN Bezdrátový nožní spouštěč smí být nabíjen jedině nabíječkou, kterou dodává společnost KaVo jako příslušenství. 12/179

15 2 Bezpečnost 2.3 Bezpečnostní pokyny Nabíječka rádiového nožního spouštěče smí být používána pouze ve vnitřních prostorách a musí být chráněna proti vlhkosti. 2.3 Bezpečnostní pokyny Všeobecné informace Bezpečnost a spolehlivost systému lze zaručit pouze za dodržení popsaných postupů. NEBEZPEČÍ Nebezpečí výbuchu Nebezpečí ohrožení života Výrobek KaVo nikdy neinstalujte ani neprovozujte v explozivním prostředí. VAROVÁNÍ Používán neschváleného příslušenství nebo neschválené změny provedené na výrobku. Neschválené příslušenství nebo nepřípustné změny na výrobku mohou mít za následek ohrožení nebo úrazy osob a věcné škody. Používejte pouze díly příslušenství schválené výrobcem k využití s daným výrobkem nebo disponující normovanými rozhraními (například spojky MUL TIflex, INTRAmatic). Změny na zařízení provádějte pouze v případě, že je schválil výrobce daného produktu. VAROVÁNÍ Poranění nebo poškození v důsledku defektních funkčních dílů. Případné poškození funkčních dílů může mít za následek další poškození nebo zranění osob. V případě poškození funkční dílů: Přerušte práci a odstraňte škodu, resp. kontaktujte servisního technika! U vedení elektrod a použitého příslušenství zkontrolujte, zda není poškozená izolace. POZOR Předčasné opotřebení a poruchy funkce způsobené neodbornou údržbou a péčí. Zkrácená životnost výrobku. Pravidelně provádějte odbornou údržbu a péči! 13/179

16 2 Bezpečnost 2.3 Bezpečnostní pokyny POZOR Rizika způsobená elektromagnetickými poli. Elektromagnetická pole mohou ovlivňovat funkce implantovaných systémů (např. kardiostimulátorů). Pacientů se před započetím ošetření zeptejte, zda nemají implantované kardiostimulátory nebo jiné systémy! POZOR Erori de funcţionare cauzate de câmpurile electromagnetice. Produsul corespunde cerinţelor în vigoare privitoare la câmpurile electromagnetice. Din cauza reacţiilor complexe dintre aparate şi telefoane mobile nu este exclusă complet influenţarea produsului de către un telefon mobil în stare de funcţiune. Nu utilizaţi telefoanele mobile în aria de practică, în zona clinicii respectiv în laborator! Renunţaţi la aparatele electronice ca de ex. memorii de date, aparate auditive etc. în timpulfuncţionării! Specifické informace k výrobku VAROVÁNÍ Nebezpečí poranění nebo infekce způsobené odloženými nástroji. Z důvodu umístění nástrojů může při přístupu k odkladači podnosů nebo k ovládacímu prvku dojít k poranění nebo infekcím dlaně a předloktí. Zvýšení riziko infekce u nemocných pacientů. Při přístupu k odkladači podnosů nebo ovládacímu prvku dejte pozor na umístění nástrojů. VAROVÁNÍ Nebezpečí ohrožení zdraví zpětným nasáváním u nástrojů. Nebezpečí infekce. U normovaných rozhraní lze používat produkty jiných výrobců, které nejsou vybaveny bezpečnostním vybavením k zamezení zpětného nasávání vody použité při ošetření přes nástroje do dentistického léčebného přístroje. Při používání produktů jiných výrobců u normovaných rozhraní dbejte, aby tyto výrobky byly vybaveny odpovídajícím bezpečnostním vybavením. Produkty bez bezpečnostního vybavení nepoužívejte. POZOR Nebezpečí úrazu v důsledku pohybu strany lékaře nebo strany sestry. Nebezpečí úrazu nebo zhmoždění pacienta nebo personálu ordinace. Při pohybu strany lékaře nebo strany sestry sledujte pacienta i personál ordinace. 14/179

17 2 Bezpečnost 2.3 Bezpečnostní pokyny POZOR Nebezpečí poranění při opírání o otočné rameno. Při přetížení otočného ramena může dojít k poškození a následnému poranění pacienta nebo uživatele. Otočné rameno, odpružené rameno ani stranu lékaře nikdy nezatěžujte opíráním! POZOR Elektřina Zásah elektrickým proudem z důvodu nesprávného připojení jiného než lékařského systému k rozhraním přístroje. Při připojování IT přístroje k lékařskému systému dodržujte normu EN (dokument pro systém). USB rozhraní na straně lékaře nebo straně sestry smí být používáno pouze v kombinaci s příslušným multimediálním systémem KaVo. Použití USB rozhraní pro jiné přístroje je nepřípustné. POZOR Poškození zdraví působením choroboplodných zárodků. Nebezpečí infekce. Před začátkem práce propláchněte bez nástrojů veškerá odběrná místa vody. Před prvním uvedením do provozu a po delším přerušení provozu (víkend, svátky, dovolená atd.) propláchněte resp. profoukněte veškeré vodní resp. vzduchové potrubí. Proveďte intenzivní dezinfekci. Několikrát aktivujte plnění pohárku. POZOR Sada pro připojení externího přístroje (volitelně): Nebezpečí opětovného zanesení mikroby v důsledku stojící vody. Infekce. Pokud je sada pro připojení externího přístroje napojena na spotřebič vody, je nutno na přístroji provést vždy následující opatření: Před začátkem práce propláchněte bez nástrojů veškerá případná odběrná místa vody. Před prvním uvedením do provozu a po delším přerušení provozu (víkend, svátky, dovolená atd.) propláchněte, resp. profoukněte vzduchová a vodní vedení. Dbejte na odolnost spotřebiče vody vůči H 2 O 2, protože voda je naočkována OXYGENALEM 6 (koncentrace do 0,02 %). POZOR Poškození hadic nástrojů nálepkami. Hadice nástrojů mohou prasknout. Nepřipevňujte žádné nálepky ani lepicí pásky. 15/179

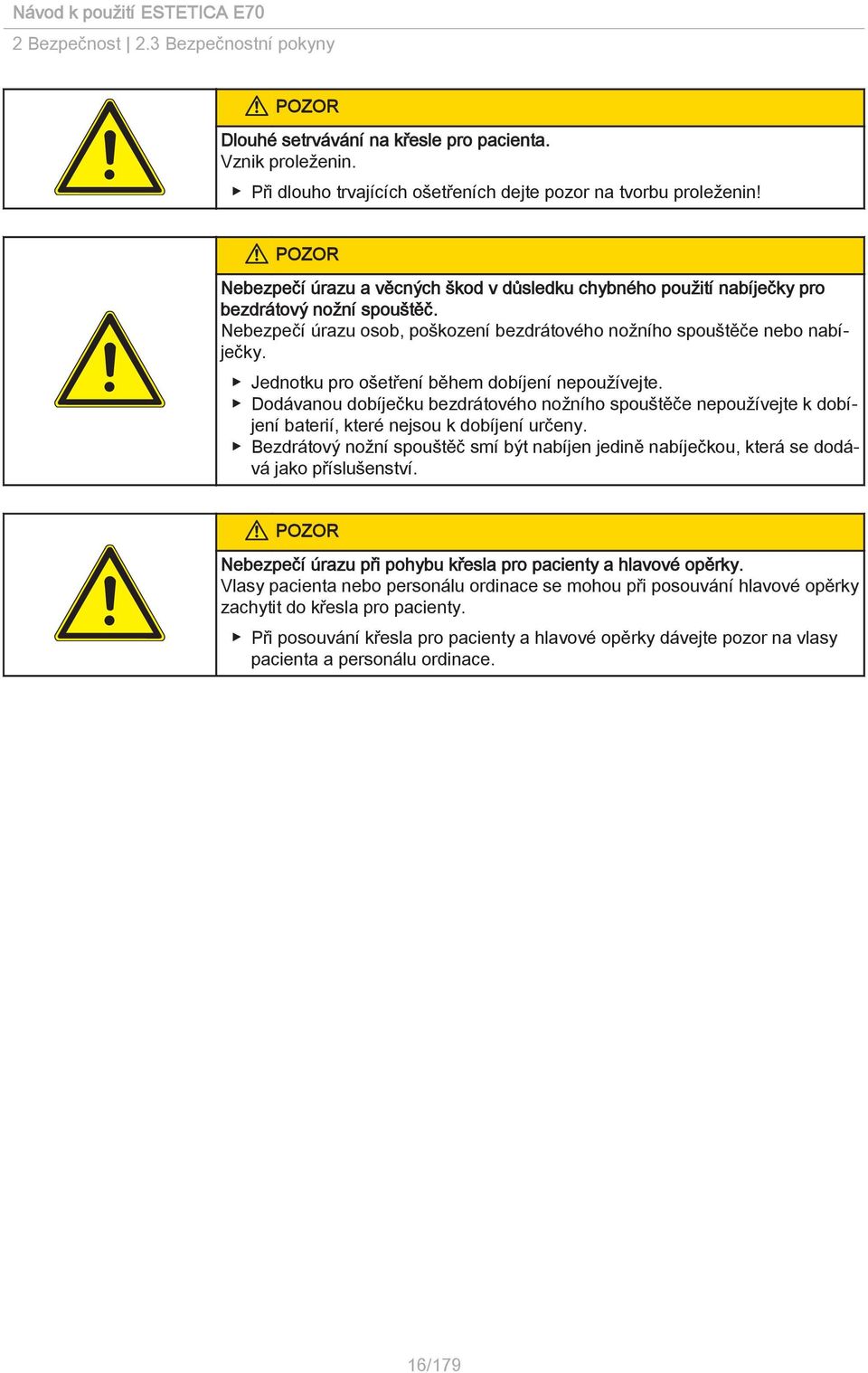

18 2 Bezpečnost 2.3 Bezpečnostní pokyny POZOR Dlouhé setrvávání na křesle pro pacienta. Vznik proleženin. Při dlouho trvajících ošetřeních dejte pozor na tvorbu proleženin! POZOR Nebezpečí úrazu a věcných škod v důsledku chybného použití nabíječky pro bezdrátový nožní spouštěč. Nebezpečí úrazu osob, poškození bezdrátového nožního spouštěče nebo nabíječky. Jednotku pro ošetření během dobíjení nepoužívejte. Dodávanou dobíječku bezdrátového nožního spouštěče nepoužívejte k dobíjení baterií, které nejsou k dobíjení určeny. Bezdrátový nožní spouštěč smí být nabíjen jedině nabíječkou, která se dodává jako příslušenství. POZOR Nebezpečí úrazu při pohybu křesla pro pacienty a hlavové opěrky. Vlasy pacienta nebo personálu ordinace se mohou při posouvání hlavové opěrky zachytit do křesla pro pacienty. Při posouvání křesla pro pacienty a hlavové opěrky dávejte pozor na vlasy pacienta a personálu ordinace. 16/179

19 3 Popis výrobku 3.1 Jednotka pro ošetření 3 Popis výrobku 3.1 Jednotka pro ošetření KaVo ESTETICA E70 T 1 Část pacienta 2 Strana asistentky 3 Opěrka hlavy 4 Opěradlo 5 Světlo pro ošetření 6 Strana lékaře 7 Sedadlo 8 Opěrka ruky 9 Stupátko 10 Nožní spouštěč 17/179

20 3 Popis výrobku 3.1 Jednotka pro ošetření KaVo ESTETICA E70 S 1 Část pacienta 2 Strana asistentky 3 Opěrka hlavy 4 Opěradlo 5 Světlo pro ošetření 6 Strana lékaře 7 Sedadlo 8 Opěrka ruky 9 Stupátko 10 Nožní spouštěč 18/179

21 3 Popis výrobku 3.1 Jednotka pro ošetření KaVo ESTETICA E70 Cart 1 Část pacienta 2 Strana asistentky 3 Opěrka hlavy 4 Opěradlo 5 Světlo pro ošetření 6 Strana lékaře 7 Sedadlo 8 Opěrka ruky 9 Stupátko 10 Nožní spouštěč 19/179

22 3 Popis výrobku 3.2 Strana lékaře - varianty 3.2 Strana lékaře - varianty T-stůl Osazení odkladačů a umístění nástrojů lze podle potřeby měnit a může se lišit od obrázku. 1 Odkládací stolek 7 ERGOcam 5 2 Rukojeť 8 Zajišťovací brzda 3 Víceúčelová stříkačka 9 Odkládací přihrádka 4 Turbínka (multiflexní spojka) 10 Místo instalace USB rozhraní (volitelné příslušenství) 5 INTRAlux Motor KL 703 LED 11 Ovládací prvek 6 Přístroj k odstraňování zubního kamene (ZEG) PiezoLED 20/179

23 3 Popis výrobku 3.2 Strana lékaře - varianty S stůl Osazení odkladačů a umístění nástrojů lze podle potřeby měnit a může se lišit od obrázku. 1 Malý prohlížeč rentgenových snímků 2 Tříúčelová nebo víceúčelová stříkačka 3 Turbínka (multiflexní spojka) 4 INTRAlux Motor KL 703 LED 5 Odstraňovač zubního kamene PiezoLED 6 Ovládací prvek 21/179

24 3 Popis výrobku 3.2 Strana lékaře - varianty Cart Osazení odkladačů a umístění nástrojů lze podle potřeby měnit a může se lišit od obrázku. 1 Odkládací přihrádka 6 INTRAlux Motor KL 703 LED 2 Ovládací prvek 7 Přístroj k odstraňování zubního kamene (ZEG) PiezoLED 3 Víceúčelová stříkačka 8 ERGOcam 5 4 Turbínka (multiflexní spojka) 9 Místo instalace USB rozhraní (volitelné příslušenství) 5 INTRAlux Motor KL 703 LED 22/179

25 3 Popis výrobku 3.3 Strana sestry 3.3 Strana sestry Osazení odkladačů a umístění nástrojů lze podle potřeby měnit a může se lišit od obrázku. 1 Ovládací prvek 2 Víceúčelová stříkačka nebo tříúčelová stříkačka 3 Modul 2. Savka na odsávání slin (s pohonem na odsávaný vzduch) 4 Satelec Mini LED 5 Savka na odsávání slin (s pohonem na odsávaný vzduch) 6 Odsávání aerosolu (s pohonem na odsávaný vzduch) 23/179

26 3 Popis výrobku 3.4 Tříúčelová stříkačka (stříkačka 3F) 3.4 Tříúčelová stříkačka (stříkačka 3F) 1 MF hadice stříkačky 2 Pouzdro rukojeti 3 Tlačítka médií 4 Označení modré: Třífunkční stříkačka (3F stříkačka) 5 Kanyla 3.5 Víceúčelová stříkačka (stříkačka MF) 1 MF hadice stříkačky 2 Pouzdro rukojeti 3 Tlačítka médií 4 Označení zlaté: Multifunkční stříkačka (MF stříkačka) 5 Kanyla 24/179

27 3 Popis výrobku 3.6 Ovládací prvky 3.6 Ovládací prvky Strana lékaře T-stůl a Cart A Skupina tlačítek Křeslo pacienta B Skupina tlačítek Osvětlení C Skupina tlačítek - hygienické podfunkce D Skupina tlačítek pro volbu nabídky (nabídka MEMOdent) E Skupina tlačítek Časovač Strana lékaře - S stůl A Skupina tlačítek pro výběr nabídky (nabídka MEMOdent) B Skupina tlačítek osvětlení C Skupina tlačítek hygieny D Skupina tlačítek časovače E Skupina tlačítek křesla pro pacienty 25/179

28 3 Popis výrobku 3.6 Ovládací prvky Strana asistentky B C E F A Strana asistentky A Skupina tlačítek Křeslo pro pacienta B Skupina tlačítek Zubní nástroje a osvětlení C Skupina kláves Hygienické funkce E Skupina tlačítek Časovač F Signální LED (nahoře zelená = přístroj za zapnut; dole oranžová = např. ukončení dezinfekce) (Signalizace také pro různé ošetřující osoby) 26/179

29 3 Popis výrobku 3.6 Ovládací prvky Skupiny tlačítek Skupina tlačítek křesla pro pacienty 1 Klávesa Funkční úroveň 2 Kontrolka LED k indikaci funkční úrovně 3 Kontrolka LED k indikaci funkční úrovně Tlačítko Název Tlačítko SP (vyplachovací poloha) Tlačítko LP (poslední poloha) Tlačítko AP 1 (automatická poloha 1) Tlačítko AP 0 (automatická poloha 0) Tlačítko AP 2 (automatická poloha 2) Tlačítko Poloha při kolapsu Tlačítko Křeslo nahoru Tlačítko Opěradlo nahoru Tlačítko Křeslo dolů 27/179

30 3 Popis výrobku 3.6 Ovládací prvky Tlačítko Název Tlačítko Opěradlo dolů Tlačítko Úroveň funkcí 1 až 3 Skupina tlačítek osvětlení Tlačítko Název Ovládací prvek Tlačítko "Světlo pro jen strana lékaře ošetření" Tlačítko Ztlumení světla pro ošetření Tlačítko "Prohlížeč rentgenových snímků" Strana lékaře a strana sestry jen strana lékaře Skupina tlačítek hygieny Tlačítko Název Ovládací prvek Tlačítko Plnění pohárku Strana stomatologa a strana asistentky Tlačítko Vyplachování plivátka Tlačítko Zvonek Strana stomatologa a strana asistentky jen strana lékaře Tlačítko Intenzivní dezinfekce Tlačítko HYDROclean jen strana sestry jen strana sestry 28/179

31 3 Popis výrobku 3.6 Ovládací prvky Skupina tlačítek pro výběr nabídky (nabídka MEMOdent) Skupina tlačítek pro volbu nabídky 1 Tlačítka pro volbu funkcí nabídky 2 Zobrazení na displeji Skupina tlačítek časovače Tlačítko Označení Ovládací prvek Tlačítko "Motorické Jen strana lékaře přídavné pohony" Tlačítko "Remote Control" Jen strana lékaře Tlačítko "Timer 1" Tlačítko "Timer 2" Strana lékaře a strana sestry Jen strana lékaře Tlačítko "Timer 3" Jen strana lékaře Tlačítko "Timer 4" Jen strana lékaře 29/179

32 3 Popis výrobku 3.7 Nožní spouštěč 3.7 Nožní spouštěč Noční spouštěč a rádiový nožní spouštěč s kabelovým připojením 1 Obloukový spínač 2 Nožní tlačítko LP/předvolba sprej 3 Křížové tlačítko poloha křesla/směr otáčení motoru 4 Nožní tlačítko SP/ofukovací vzduch 5 Nožní pedál předvolba úrovně/ nástroje 3.8 Štítky na výrobku Výstražné tabule a bezpečnostní značky Dodržujte návod k použití! Nestoupejte na výrobek! Nesedejte na výrobek! Výkonové a typové štítky Základna přístroje, pracoviště lékaře a křeslo mají vždy stejné sériové číslo. 30/179

33 3 Popis výrobku 3.8 Štítky na výrobku Typový štítek na základně přístroje Umístění typového štítku na základně přístroje Typový štítek ESTETICA E70, 100V / 110V / 120V / 130V / 220V / 230V / 240V Typ Typ přístroje ESTETICA???? Otazníky??? budou obsazeny znaky E70. Znak? závisí na typu použitého zubařského prvku a je obsazen písmeny T nebo C. Sér. Rok výroby sériové číslo číslo REF Objednací číslo Dbejte údajů v průvodních dokladech Aplikační díl typu B Aplikační díl typu BF Provozní režim: Doba provozu pacientského křesla: 25 sekund Doba pauzy pacientského křesla: 400 sekund (Přípustné doby provozu odpovídají způsobu práce stomatologů.) Hodnota pojistek: Hodnota????? závisí na síťovém napětí a je obsazena znaky T10 H nebo T6,3H. 100, 110, 120, 130 V~ = T10H 220, 230, 240 V~ = T6,3H 31/179

34 3 Popis výrobku 3.8 Štítky na výrobku Pro pokyny k likvidaci viz také stanovení účelu používání k určenému účelu Značka CE podle ES směrnice 93/42 o lékařských výrobcích Označení VDE Označení DVGW (německý odborný svaz oboru voda a plyn (Deutscher Verein des Gasund Wasserfaches e.v.)) Typový štítek a označení BF na části lékaře a asistentky Umístění typového štítku a označení aplikačních dílů typu BF na zubařském elementu a elementu asistentky Typový štítek na straně lékaře (například stůl T) / označení aplikačních dílů typu BF 32/179

35 3 Popis výrobku 3.8 Štítky na výrobku Typ SN REF Příklad: stůl T E70 Rok výroby sériové číslo Číslo materiálu Štítek se sériovým číslem křeslo Umístění štítku se sériovým číslem křeslo Typový štítek rádiového nožního spouštěče. Typ SN REF Typ přístroje multifunkční s bezdrátovým nožním ovládáním Rok výroby sériové číslo Číslo materiálu Pokyny k likvidaci viz také stanovení účelu používání k určenému účelu Respektujte návod k použití Neionizující záření (obsahuje rádiový systém) IPX1 Ochrana proti odstřikující vodě Typový štítek rádiového nožního spouštěče se nachází na jeho spodní straně. 33/179

36 3 Popis výrobku 3.9 Technická data Označení a popisy třífunkční stříkačky a multifunkční stříkačky Firemní logo výrobce SN Sériové číslo Značka CE podle ES směrnice 93/42/EHS pro lékařské přístroje Možnost sterilizace do 135 C Návod k likvidaci podle směrnice WEEE 2002/96/ES, příloha N Dodržujte návod k použití 3.9 Technická data Elektrický systém Elektrické přívody 3 x 1,5 mm 2 Volný konec nad podlahou Vstupní napětí Frekvence Vstupní napětí nastavené z výroby Max. příkon při 100 až 230 V Zajištění ze strany stavby Ochranný vodič nad podlahou mm 100/110/120/130/220/230/240 V AC 50/60 Hz viz výkonový štítek 30 až 1000 VA Automat B 16 nebo šroubovací pojistka 10 A viz DIN VDE , mm 34/179

37 3 Popis výrobku 3.9 Technická data Hodnota předávání tepla při 100 až 230 V Nožní spouštěč Radiový nožní spouštěč 97 až 3240 KJ/h IPX1 (ochrana proti vlhkosti) Kmitočtové pásmo Vyzařovaný výkon zásobování Typ Počet článků 1 Doba nabíjení Jmenovitá kapacita ISM 2,4 GHz max. 0 dbm e.i.r.p. (max. 1 mw) Záložní baterie Varta PoLiFlex PLF h Nabíječka Typ Vstupní napětí Výstupní napětí Doba provozu (nabíjecí cyklus) Tří- a multifunkční stříkačka 1100 mah, 1140 mah typ FW7574S (Euro), (Spojené království), (USA/Japonsko) V AC / Hz / 0,15 A 4,2 V DC / 1 A Min. 1 měsíc Uvedená doba provozu platí pro průměrné používání jednotky pro ošetření a rádiového nožního spouštěče. Odchylka je možná v závislosti na způsobu ošetření. Před zahájením pracovního dne a před každým ošetřením pacienta proplachujte vodní a vzduchové cesty 20 až 30 sekund. Tlak vody Max. tlak při nahromadění vody Průtok vody Tlak vzduchu Max. tlak při nahromadění vzduchu Průtok vzduchu Doba provozu (jen multifunkční stříkačka) 1,5 ± 0,3 bar; tlak průtoku 4x tlakoměr 4 + 0,5 bar 80 ± 10 ml/min 3,3 ± 0,1 bar; tlak průtoku 4x tlakoměr 4 + 0,5 bar 14 ± 2 Nl/min 1 min Doba pauzy (jen multifunkční stříkačka) 3 min Elektrická část - multifunkční stříkačka Ochranné nízké napětí podle normy ČSN DIN EN : Frekvence Typ aplikace 24 V AC ± 10 % (neuzemněné napětí) 50/60 Hz BF 35/179

38 3 Popis výrobku 3.9 Technická data Topný výkon - voda Topný výkon - vzduch Elektrický odpor topného článku Napětí kontrolek Výkon vysokotlaké kontrolky cca 90 W cca 20 W 6,4 ± 0,4 Ώ max. 3,2 V ± 0,15 V max. 2,5 W Přívod vody Při vyšší tvrdosti vody (přes 12 dh) musí být instalováno zařízení na změkčování vody procesem iontové výměny. Příliš nízká tvrdost vody (méně než 8,4 dh) může podporovat vznik usazenin. Ve spojení s "Vodním blokem DVGW s integrovaným zařízením na dezinfekci vody" je u dentálních jednotek od společnosti KaVo instalováno zařízení na dezinfekci vody. K udržení kvality vody používané při ošetření se do vody průběžně přidává dezinfekční prostředek OXYGENAL 6 v koncentraci, která je hygienicky účinná, avšak pro člověka nezávadná (3,2 ml/litr). Způsob použití je popsán v návodu k údržbě léčebných jednotek. Podle údajů výrobce musí být prováděna doplňková opatření (například proplachování vodovodních vedení a intenzivní dezinfekce). VAROVÁNÍ Nebezpečí infekce při nerespektování národních předpisů. Znečištění vody používané k ošetření resp. vodovodního rozvodu pitné vody. Pokud existují, respektujte a dodržujte národní předpisy vztahující se ke kvalitě vody k lidské spotřebě (pitná voda). Pokud se na dané zařízení vztahují, respektujte a dodržujte národní předpisy vztahující se k zamezení zpětnému toku (tok z léčebné jednotky do veřejné vodovodní sítě. Podle normy DIN EN 1717 musí být každá jednotka, která není uvedena v předpisu DVGW, opatřena předřazeným pojistkovým zařízením typu AA, AB nebo AD. Při připojení vody se musí zamezit vzniku brakické vody (i v domovní instalaci) se stojatou vodou. Další informace najdete na Volný odtok certifikován podle normy DIN EN 1717 DVGW Kvalita vody Tvrdost vody Č.registrace: NW-0402BT0111 Pitná voda Hodnota ph 7,2 až 7,8 Filtrace vody v místě instalace 80 µm Přípojka vody 1,5 až 2,14 mmol/l 8,4 až 12 dh V místě instalace uzavírací ventil s lisovaným mosazným kuželovým šroubením 3/8" na Ø 10 mm 36/179

39 3 Popis výrobku 3.9 Technická data Přívod vody přes podlahu Vstupní tlak vody Množství vody na vstupu Průměr připojení odtoku Připojení odtoku podlahou Množství odtoku Spád trubice odtoku vody min. 40 mm, max. 160 mm při otevřeném ventilu 2,0 až 6,0 bar 5 l/min 40 mm 20 mm max. 5 l/min od přístroje min. 10 mm na metr Přívod vzduchu VAROVÁNÍ Nebezpečí infekcí v důsledku nerespektování národních předpisů ke kvalitě dentálního vzduchu. Pokud existují, respektujte a dodržujte národní předpisy ke kvalitě dentálního vzduchu. Požadavky na vzduch Tlak vzduchu na vstupu Spotřeba vzduchu Suchý, bez obsahu oleje, bez nečistot, nekontaminovaný 5,2 až 7 bar Filtrace vzduchu v místě instalace 50 µm max. 80 Nl/min Obsah vodních par při provozním tlaku Rosný bod stlačeného vzduchu < 5 C Připojení vzduchu R 1/2" Připojení vzduchu přes podlahu Odsávání min. 40 mm, max. 160 mm při otevřeném ventilu Množství odsávaného vzduchu na kanyle k odsávání aerosolu Podtlak odsávání na vstupu přístroje při mokrém odsávání při suchém odsávání min. V~250 Nl/min > 60 mbar > 85 mbar doporučeno V~300 Nl/min > 80 mbar > 120 mbar Odsávací podtlak staticky max. < 180 mbar < 180 mbar Při rostoucím podtlaku 180 mbar musí být jednotka vybavena modulem regulačního podtlakového ventilu. Průměr připojení odsávání Připojení odsávání přes podlahu 40 mm 20 mm Hodnoty platí pro KaVo Messset (Č. mat ). 37/179

40 3 Popis výrobku 3.9 Technická data Provozní prostředí Vlastnosti podlahy Teplota okolí +10 až +40 C Optimální teplota okolí 15 C až 35 C Relativní vlhkost vzduchu 30 až 75 % Tlak vzduchu Nadmořská výška provozu Maximální zatěžování Kvalita konstrukce podlahy musí odpovídat nosnosti podlah ve stavbách podle normy DIN 1055 list 3 a musí vykazovat pevnost v tlaku podle normy DIN T až hpa do 3000 m Křeslo pro pacienty (pohyb zdvihu) Odkládací přihrádka strana lékaře/část pro ošetření - volné nakládání Odkládací přihrádka strana sestry - volné nakládání Strana lékaře/část pro ošetření - volné nakládání 135 kg 2 kg 1 kg 2 kg Podmínky pro přepravu a skladování Teplota okolí Relativní vlhkost vzduchu Tlak vzduchu -20 až +55 C / -4 až +131 F 5 až 95 %, nekondenzující 700 až 1060 hpa Hmotnost Stůl T E70 Stůl S E70 Stůl C E70 Křeslo E70 Přístroj E70 E70 T E70 S E70 C 28 kg 28 kg 28 kg 70 kg 130 kg 228 kg 228 kg 228 kg 38/179

41 4 Obsluha 4.1 Zapnutí přístroje 4 Obsluha 4.1 Zapnutí přístroje Před opuštěním ordinace přístroj vždy vypněte. Zapněte přístroj hlavním vypínačem. Na displeji ovládacího prvku lékaře se zobrazí přednastavená základní nabídka. Na ovládacím prvku sestry svítí zelená LED dioda Přístroj je zapnutý. 4.2 Pohyb strany lékaře POZOR Nebezpečí úrazu v důsledku pohybu strany lékaře nebo strany sestry. Nebezpečí úrazu nebo zhmoždění pacienta nebo personálu ordinace. Při pohybu strany lékaře nebo strany sestry sledujte pacienta i personál ordinace Pohyb T-stolu POZOR Nadměrné zatížení nosného systému Poranění pacienta nebo personálu v ordinaci. Poškození nosného systému. Nepřekračujte maximální povolenou hmotnost (např. odkládáním nástrojů a příslušenství). Neopírejte se o otočné rameno! 39/179

42 4 Obsluha 4.2 Pohyb strany lékaře POZOR Poškození v důsledku přetěžování části lékaře. Překročení maximální hmotnosti odkládáním nástrojů, příslušenství atd. o hmotnosti nad 2 kg může mít za následek poškození. Část lékaře nepřetěžujte! Klouby nosného ramena mohou být volitelně vybaveny pneumatickými brzdami. Při vypnutém přístroji lze nosným ramenem pohybovat pouze ztěžka. Se zapnutým přístrojem stranu lékaře uchopte za rukojeť a pohybujte s ní. Brzdy se uvolní. Stranou lékaře lze snadno plynule pohybovat SA 115 Rukojeť pusťte. Nosné rameno automaticky zabrzdí. Stranou lékaře lze pohybovat jen ztěžka Pohyb stolu S POZOR Nebezpečí úrazu v důsledku visících nástrojů (S-stůl). Pacienti se mohou poranit o ostré hroty nástrojů. Při pohybu strany lékaře dbejte, aby se nikdo nemohl poranit. Pacienty i pracovníky ošetřovny upozorněte na nebezpečí úrazu. POZOR Poškození v důsledku přetěžování části lékaře. Překročení maximální hmotnosti odkládáním nástrojů, příslušenství atd. o hmotnosti nad 2 kg může mít za následek poškození. Část lékaře nepřetěžujte! 40/179

43 4 Obsluha 4.2 Pohyb strany lékaře POZOR Nadměrné zatížení nosného systému Poranění pacienta nebo personálu v ordinaci. Poškození nosného systému. Nepřekračujte maximální povolenou hmotnost (např. odkládáním nástrojů a příslušenství). Neopírejte se o otočné rameno! Pohyb cartu POZOR Pohyb a přetěžování vozíku Nebezpečí převrácení a poškození vozíku Vozík používejte jen na vodorovné a hladké, nepřerušované podlaze. Přes přívodní hadici vozíku nepřejíždějte. Dbejte, aby podlaha byla vždy bez překážek. Na stranu lékaře si nesedejte ani na podstavec s kolečky nestoupejte. Prostor, ve kterém se cart pohybuje, je omezen délkou vedení a hadic, kterými je cart připojen k základně přístroje. Pohybujte cartem pouze v tomto prostoru. Pro změnu polohy cartu uchopte cart za obloukovou rukojeť a přesuňte jej do požadované polohy. Dbejte přitom na to, aby se na podlaze nenacházely překážky. Horní část strany lékaře lze vertikálně polohovat v 9 stupních. 41/179

44 4 Obsluha 4.2 Pohyb strany lékaře Nezvedejte stranu lékaře za rukojeť. Nadzdvihněte horní část strany lékaře, aby zaskočila. Pro opětovné uvolnění aretace posuňte horní část úplně nahoru a poté dolů Pohyb podnosu Podnos je otočný. 42/179

45 4 Obsluha 4.3 Pohyb strany sestry Posuňte podnos do požadované polohy. 4.3 Pohyb strany sestry POZOR Poškození způsobená přetížením strany sestry Překročení maximálního zatížení odložením nástrojů, příslušenství atd. může vést k poškození. Nezatěžujte část sestry více než 1 kg. Stranu sestry lze vertikálně polohovat ve čtyřech úrovních. 43/179

46 4 Obsluha 4.4 Pohyb části pro pacienta Vytáhněte stranu sestry mírně nahoru, aby zaskočila. Pro uvolnění aretace musí být strana sestry zdvižena až nahoru Nasazení odkladače na podnos Nasazení odkládací přihrádky na stranu sestry. 1 Odkládací přihrádka 2 Držák Držák 2 odkladače na podnos 1 je volitelným příslušenstvím. 4.4 Pohyb části pro pacienta POZOR Levá područka může při pohybu křesla kolidovat s ručně nastavenou částí pro pacienta. Nebezpečí poranění. Před každým přenastavením křesla (automaticky či ručně) otočte ručně nastavenou část pro pacienta do klidové polohy. 44/179

47 4 Obsluha 4.5 Nastavení křesla pro pacienta Při vypnutém přístroji nesmí být do plivátka nalita žádná tekutina. Přetečením kapaliny do vnitřku přístroje mohou vzniknout mechanické a elektrické škody. Částí pro pacienta lze otáčet pomocí motorku (doplňkové vybavení) a ručně. Rozsah otáčení činí 225. Nastavení části pro pacienta pomocí motoru (volitelně) Při ukládání automatických poloh "AP 0", "AP 1", "AP 2" nebo polohy při vyplachování SP křesla pacienta se rovněž uloží poloha části pacienta. K dispozici jsou dvě uložené polohy: 1. Uložení klávesou SP : Část pro pacienta se po dokončení pohybu křesla přesune do vyplachovací polohy. 2. Uložení klávesami AP 0, AP 1 nebo AP 2 : Část pro pacienta se přesune zpět do klidové polohy. 4.5 Nastavení křesla pro pacienta POZOR Nebezpečí poranění při automatickém přenastavení křesla Automatická změna polohy křesla může vést k poranění. Automatické funkce provádějte pouze pod dozorem uživatele! 45/179

48 4 Obsluha 4.5 Nastavení křesla pro pacienta Zvedací motor a motor opěradla jsou vybaveny tepelnými pojistkami. Motory se vypnou při provozní teplotě 105 C. Fáze chlazení trvá cca 15 minut. Po dokončení fáze chlazení je zvedací motor a motor opěradla opět připraven k provozu. Při běžném provozu v ordinaci není těchto teplot dosahováno. Při předvádění a na výstavách může dojít k dosažení teploty vypnutí častou aktivací (cca 8 kompletních průběhů pohybu). POZOR Přetížení křesla pro pacienty Poškození nosného systému nebo křesla pro pacienty. Poranění pacienta nebo personálu v ordinaci. Nepřekračujte maximální povolenou hmotnost 135 kg. Nesedejte si na horní a dolní konec horizontálně nastaveného křesla pro pacienty. Při změně polohy křesla sledujte pacienta Otočení područky Pro vstup a výstup lze područku otočit o 90. Vytáhněte područku nahoru a otočte. Poté područku otočte zpět tak, aby zaskočila. 46/179

49 4 Obsluha 4.5 Nastavení křesla pro pacienta Nastavení opěradla Comfort Stisknutím tlačítka nastavíte výšku opěradla zad Automatické polohování křesla pro pacienty POZOR Motorový pohyb křesla Může dojít ke skřípnutí nebo pohmoždění pacienta nebo personálu v ordinaci. Při změně polohy pacienta sledujte pacienta a personál v ordinaci. Vyvolání automatické polohy křesla Následujícími klávesami lze automaticky polohovat křeslo: Klávesa Funkce Najetí do vyplachovací polohy. Najetí do poslední polohy před stisknutím SP. Najetí do automatické polohy 0. Najetí do automatické polohy 1. 47/179

50 4 Obsluha 4.5 Nastavení křesla pro pacienta Klávesa Funkce Najetí do automatické polohy 2. Najetí do polohy při kolapsu. Požadované tlačítko stiskněte krátce. Křeslo najede automaticky do uložené polohy. Při dosažení uložené polohy se rozsvítí indikační dioda v tlačítku. Uložení automatických poloh křesla Doporučení k obsazení tlačítek: Tlačítko SP : vyplachovací poloha Tlačítko AP 0 : poloha k nastupování a sestupování Tlačítko AP 1 : poloha při ošetření, např. při ošetření dolní čelisti Tlačítko AP 2 : poloha při ošetření, např. při ošetření horní čelisti Tlačítko Poloha při kolapsu : poloha při kolapsu Křeslo nastavit do požadované polohy. Chcete-li uložit požadovanou polohu křesla, stiskněte tlačítko AP 0, AP 1, AP 2, SP nebo Poloha při kolapsu, až zazní signální tón. Svítí LED kontrolka stisknutého tlačítka. Poloha křesla je uložená. Při vyvolání vyplachovací polohy se z uložené výšky křesla a polohy opěrky hlavy vypočítá hodnota pro výšku křesla. Vyplachovací poloha se tak automaticky přizpůsobí výšce pacienta. Poslední poloha Po stisknutí klávesy LP najede křeslo do polohy, ve které se nacházelo před stisknutím klávesy SP. Při vypnutí přístroje se paměť vymaže. Po opětovném zapnutí (např. ráno nebo po polední pauze) nemůže křeslo při stisknutí klávesy LP vykonat žádný definovaný pohyb. 48/179

51 4 Obsluha 4.5 Nastavení křesla pro pacienta Ruční polohování křesla pro pacienty Nastavení funkční úrovně Tlačítka na tlačítkovém kříži jsou obsazena trojí funkcí. Při nastavení polohy křesla vždy dbejte na aktivní funkční úroveň kříže tlačítek. Aktivní funkční úroveň se zobrazuje na indikačních diodách kříže tlačítek. Stiskněte tlačítko Funkční úroveň 1 pro přepínání mezi funkčními úrovněmi. Na displeji se zobrazí položka nabídky pro volbu funkční úrovně. Funkční úroveň Tlačítko Zelená LED kontrolka Oranžová LED Funkce 2 kontrolka3 1 vyp vyp Viz také:nastavení výšky křesla a polohy opěradla, Strana 49 2 zap zap Viz také:polohování křesla se sníženou rychlostí pohonu, Strana 50 3 zap vyp Není k dispozici 4 vyp zap Viz také:4.7 Nastavení opěrky hlavy s motorem, Strana 52 V položce nabídky zvolte požadovanou úroveň za účelem funkční úrovně. nebo Tlačítkem Funkční úroveň 1 zvolte požadovanou úroveň. Nastavení výšky křesla a polohy opěradla 49/179

52 4 Obsluha 4.5 Nastavení křesla pro pacienta Předpoklad Funkční úroveň 1 je aktivní. Indikační diody 2 a 3 nesvítí. Jestliže požadovaná funkční úroveň není aktivní, stiskněte tlačítko Funkční úroveň 1. Viz také:nastavení funkční úrovně, Strana 49 Následujícími klávesami lze nastavit výšku křesla a polohu opěradla: Klávesa Funkce Křeslo vyjede nahoru. Křeslo sjede dolů. Opěradlo vyjede nahoru. Opěradlo sjede dolů. Stiskněte příslušnou klávesu. Křeslo nebo opěradlo změní polohu v požadovaném směru. Polohování křesla se sníženou rychlostí pohonu Předpoklad Je aktivní úroveň funkcí 4. Indikační diody 2 a 3 svítí. Jestliže není aktivní požadovaná úroveň funkcí, stiskněte tlačítko Úroveň funkcí 1 (případně i několikrát). Viz také:nastavení funkční úrovně, Strana 49 Nastavte výšku křesla a polohu opěradla se sníženou rychlostí pohonu jako na straně lékaře. Viz také:nastavení výšky křesla a polohy opěradla, Strana 49 50/179
