Dotyk osoby s elektrickým zařízením

Save this PDF as:

WORD PNG TXT JPG

Rozměr: px

Začít zobrazení ze stránky:

Download "Dotyk osoby s elektrickým zařízením"

Vendula Novotná
před 2 lety
Počet zobrazení:

Transkript

2 Dotyk osoby s elektrickým zařízením Dotkne-li se osoba části zařízení, která je pod napětím, začne procházet el. proud obvodem: část pod napětím + přechodový odpor část-prst + odpor těla + přechodový odpor chodidlo-země + země-druhý pól zdroje. Auvajs Velikost proudu je dána velikostí napětí na části a celkovým odporem obvodu I=U/R

proud obvodem: část pod napětím + přechodový odpor část-prst + odpor těla +

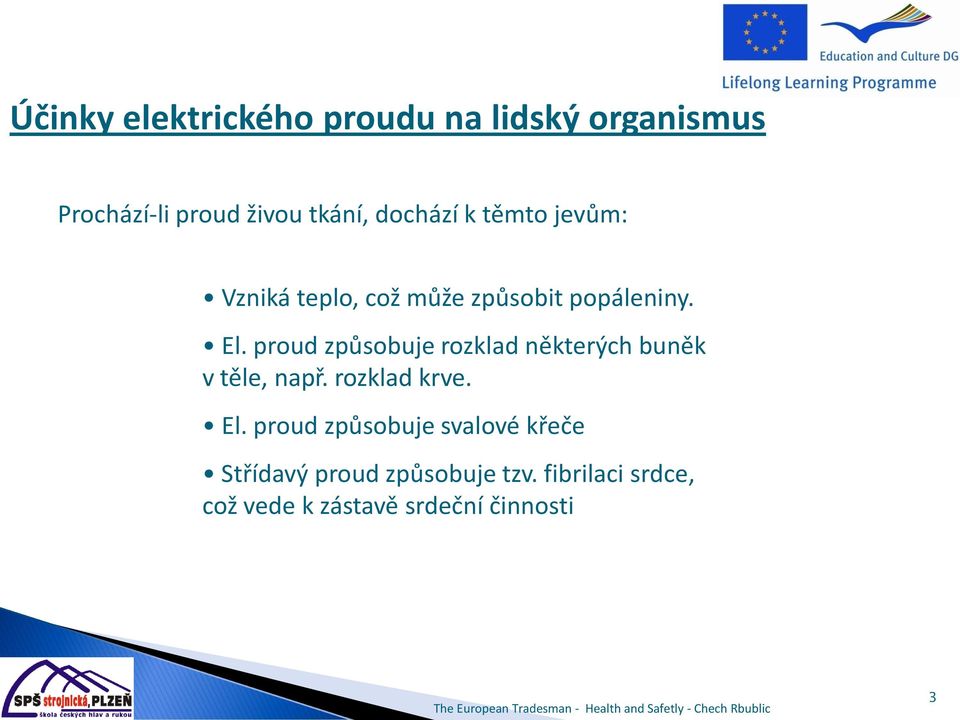

3 Účinky elektrického proudu na lidský organismus Prochází-li proud živou tkání, dochází k těmto jevům: Vzniká teplo, což může způsobit popáleniny. El. proud způsobuje rozklad některých buněk v těle, např. rozklad krve. El. proud způsobuje svalové křeče Střídavý proud způsobuje tzv. fibrilaci srdce, což vede k zástavě srdeční činnosti 3

proud způsobuje rozklad některých buněk v těle, např. rozklad krve. El.

4 Účinek el. proudu na lidský organismus závisí na: druhu proudu velikosti proudu frekvenci proudu impedanci lidského těla dráze proudu době průchodu proudu fyziologickém a psychickém stavu organizmu velikosti dotykového napětí 4

5 Druh proudu: Srdce pracuje s frekvencí cca 70 tepů za minutu. Při průchodu střídavého proudu (např. s frekvencí 50 Hz ) se srdce snaží přizpůsobit frekvenci procházejícího proudu = 50 tepů za 1sekundu. Dochází pouze ke chvění srdce (fibrilaci ) a tím pak k zástavě srdeční činnosti. Proto je střídavý proud pro lidský organismus nebezpečnější než proud stejnosměrný. 5

s frekvencí 50 Hz ) se srdce snaží přizpůsobit frekvenci procházejícího proudu = 50 tepů za

6 Velikost proudu: Účinek el. proudu na lidský organizmus je přímo úměrný velikosti procházejícího proudu a době trvání průchodu proudu Za hranici mezi nepříjemným bolestivým pocitem a nebezpečným zraněním el. proudem se považuje hodnota 20 ma. Proud 100 ma je téměř vždy smrtelný. 6

proudu a době trvání průchodu proudu Za hranici mezi nepříjemným

7 Frekvence proudu: Nebezpečné kmitočty jsou v pásmech Hz a 200 až 500 Hz. Impedance lidského těla Průměrná hodnota byla stanovena na 2000 Ω Po asi 30 s se odpor těla sníží a přibližně 1/5 původní hodnoty, čímž se proud dále zvýší. Dráha proudu Nejnebezpečnější dráha proudu je dráha hlava ruka, hlava noha. 7

se odpor těla sníží a přibližně 1/5 původní hodnoty, čímž se proud dále zvýší.

8 Doba průchodu proudu Delší působení proudu bude mít větší následky než působení kratší. Fyziologický a psychický stav organizmu Impedance lidského těla se také mění v závislosti na psychickém stavu. Se zhoršujícím se psychickým stavem (stavy únavy, duševní deprese a pod. ) impedance lidského těla klesá (až na hodnotu 400 Ω). 8

Fyziologický a psychický stav organizmu Impedance lidského těla se také mění v

9 Velikost dotykového napětí Všechny orgány lidského těla nejsou stejně vodivé a citlivé na elektrický proud. Pokožku si můžeme představit jako nedokonalý izolační obal lidského těla, protože má asi dvacetkrát menší vodivost než sliznice a měkké vnitřní orgány lidského těla. Působením napětí vyšších než asi 60 V však kůže tuto vlastnost velmi rychle ztrácí.tato skutečnost má podstatný vliv na stanovení meze bezpečných napětí. 9

vodivost než sliznice a měkké vnitřní orgány lidského těla.

10 Meze trvalých dotykových napětí v závislosti na prostoru Pozn.: za bezpečný proud se považuje hodnota do10 ma střídavých a do 25 ma ss. 10

11 Členění prostorů z hlediska rizika úrazu elektrickým proudem Prostory bezpečné (sucho, nevodivé okolí) Prostory nebezpečné (přechodně nebo stále zvýšené riziko vlhko, vodivé okolí). Prostory zvlášť nebezpečné (trvale zvýšené riziko úrazu el. proudem mokré prostory). 11

(přechodně nebo stále zvýšené riziko vlhko, vodivé okolí).

12 Druhy nebezpečného dotyku s elektrickým zařízením Dotyk: 1. Nahodilý ( neúmyslný ) 2. Úmyslný A) Dvoupólový dotyk s živou částí (přímý dotyk) B) Jednopólový dotyk s živou částí (přímý dotyk) C) Nepřímý dotyk při probíjení na neživou část 12

13 Základní pravidlo ochrany před úrazem elektrickým proudem A) Dvoupólový dotyk s živou částí (přímý dotyk) B) Jednopólový dotyk s živou částí (přímý dotyk) C) Nepřímý dotyk při probíjení na neživou část Ochranu před úrazem el. proudem lze realizovat: Zamezením dotyku se živou částí Omezením proudu na bezpečnou hodnotu Včasným samočinným odpojení od zdroje 13

probíjení na neživou část Ochranu před úrazem el.

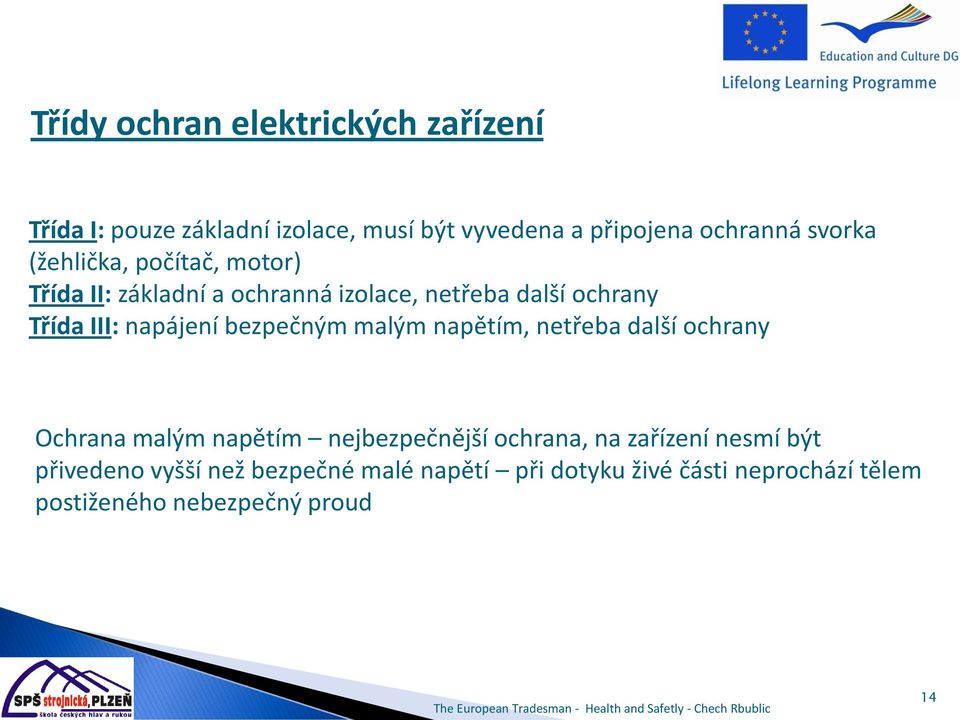

14 Třídy ochran elektrických zařízení Třída I: pouze základní izolace, musí být vyvedena a připojena ochranná svorka (žehlička, počítač, motor) Třída II: základní a ochranná izolace, netřeba další ochrany Třída III: napájení bezpečným malým napětím, netřeba další ochrany Ochrana malým napětím nejbezpečnější ochrana, na zařízení nesmí být přivedeno vyšší než bezpečné malé napětí při dotyku živé části neprochází tělem postiženého nebezpečný proud 14

napájení bezpečným malým napětím, netřeba další ochrany Ochrana malým napětím nejbezpečnější ochrana, na

15 Třídy ochran elektrických zařízení Třída I Třída II (izolací) Třída III (malým bezpečným napětím) 15

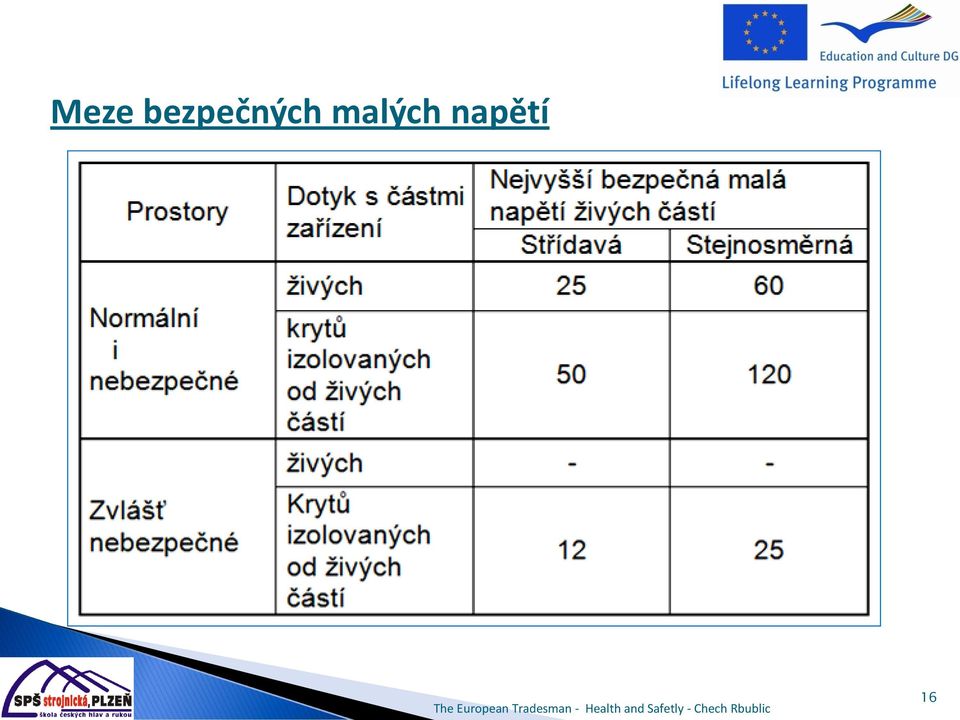

16 Meze bezpečných malých napětí 16

17 Ochrana před nebezpečným dotykem 17

18 Princip ochrany odpojením od zdroje Neživá část - kryt 18

19 Příklady bezpečného zapojení obvodů pro vybrané rozvodné sítě Síť TN-C 19

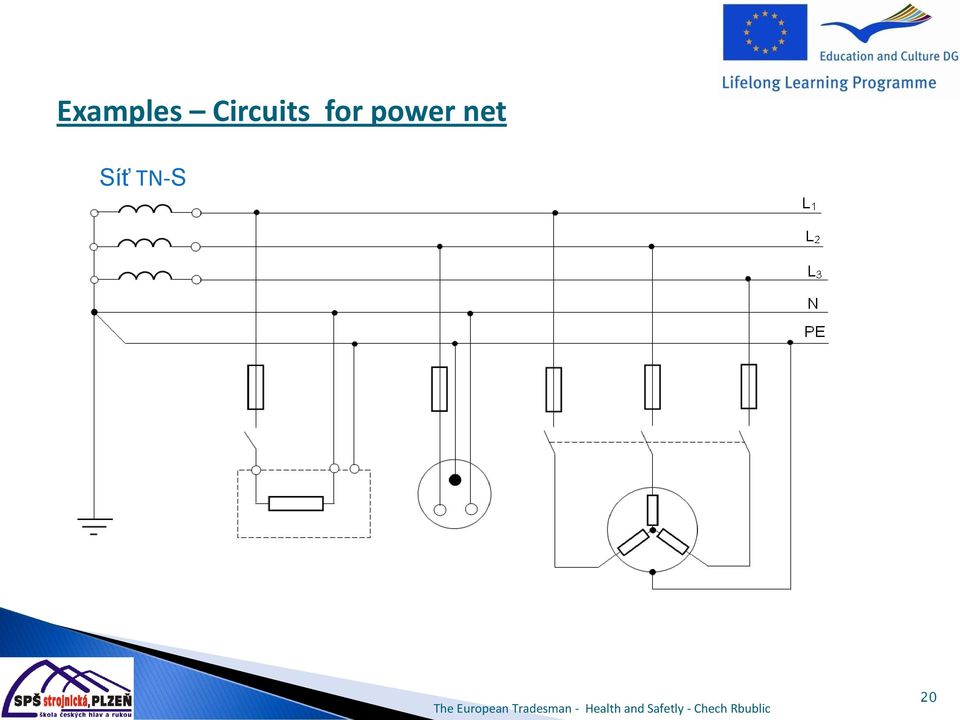

20 Examples Circuits for power net Síť TN-S 20

21 Pro bezpečnost je nutné dodržet správné připojení pohyblivého přívodu do zásuvky. Zapojení zásuvky: 21

22 Krytí el. zařízení IP XY International Protection 0 až 6 stupeň ochrany před vniknutím pevných tělěs 0 až 8 stupeň ochrany před vniknutím vody 22

23 Krytí el. zařízení IP XY stupeň ochrany před vniknutím pevných tělěs 23

24 Krytí el. zařízení IP XY stupeň ochrany před vniknutím vody 24

25 Požadavky: Před zahájením činnosti vyzkoušet všechna zařízení Projít školením bezpečnosti dle místních nařízení Znovu vyzkoušet složitá zařízení Mít vhodné oblečení a ochranné pomůcky V místech se zvýšeným nebezpečím úrazu el.proudem smí pracovat pouze zkušený a vyškolený pracovník. 25

26 V laboratořích a dílnách: Není dovoleno nosit volné a vlající oděvy Není dovoleno nosit kovové řetízky, prsteny a jiné kovové doplňky Zapojení a práce bez napětí provádí studenti, ale připojení zdroje provede lektor po kontrole zapojení Při měření se dotýkáme jen těch izolovaných částí, jejichž manipulace je pro měření nezbytná Vždy musí být přesně určeno, kdo a kde vypne zdroj v případě havárie nebo úrazu Před měřením je nutno zkontrolovat, zda přístroje a nářadí nejsou poškozeny 26

27 První pomoc při úrazu elektrickým proudem Postiženého vyprostíme z dosahu el. proudu vypnutím nebo spolehlivým přerušením el. obvodu, v němž se postižený nachází Jestliže postižený nedýchá, zahájíme umělé dýchání Je-li pulz postiženého nehmatný, umělé dýchání doplníme srdeční masáží Zavoláme lékaře Úraz zahlásíme nadřízenému pracovníkovi 27

28 Ošetření dalších zranění Pouze silné tepenné krvácení je třeba zastavit přiložením tlakového obvazu. V případě otevřené zlomeniny je třeba odstranit oblečení v místě krvácení a ránu opatrně zakrýt. Případná další poranění se ošetřují až po obnovení dechu a tepu. Popáleniny druhého a třetího stupně se ošetří jen přiložením sterilní roušky, obinadla, ručníku, aby se zabránilo infekci při převozu zraněného. Drobné popáleniny se ochlazují vodou. 28

29 Jak uhasit elektrická zařízení Před hašením je vhodné každé zařízení vypnout Elektrické zařízení pod napětím (nn): Hasicí přístroj sněhový práškový halonový Nehasit vodou, pěnou. Pozor: Při požáru EZ mohou být toxické plyny Hlásit vznik požáru 29

30 1. Jaká je maximální hodnota bezpečných napětí v běžných prostorách pro střídavý proud? 2. Vysvětli označení přístroje 3. Popiš funkci automatického vypínaní pro ochranu proti náhodného dotyku. 30

31 4. Uveď, jakou jakou úroveň ochrany má přístroj označený IP30? 5. Jak poskytneš první pomoc osobě zasažené el. proudem? 6. Jak uhasíš požár způsobený el.proudem? 31
