1 Automotive 2005/2006 Nástroje a nářadí k opravám brzd Pro profesionální opravy

2 A2 Servisní vybavení Inovace ve službách bezpečnosti s nejlepší tradicí: to je Bosch Největší výrobce brzdových systémů a poskytovatel komplexního programu. Bosch je Vaším partnerem pro servisní vybavení Snahou firmy Bosch je doplnění Vašeho vybavení pro zkoušení a opravy brzdových systémů kvalitními výrobky. Doporučení našich specialistů Nechejte naše specialisty, aby Vám poradili.

3 A3 Brzdová kapalina, montážní pasta Originální brzdová kapalina Bosch s bezpečnostní rezervou díky vysokému vlhkému a suchému bodu varu Patentované vyprazdňování zbytku v plechových nádobách a kanistrech aktivně přispívá k ochraně životního prostředí. Překračuje normy FMVSS 116, SAE J1073 a ISO 4925

4 A4 DOT 3 Vlhký bod varu >142 C Suchý bod varu >225 C Plechovka 250 ml Plechovka 1 l DOT 4 Vlhký bod varu >165 C Suchý bod varu >265 C Plechovka 250 ml Plechovka 500 ml Plechovka 1 l Kanistr 5 l Kanistr 20 l Sud 60 l DOT 4 HP Vlhký bod varu >170 C Suchý bod varu >265 C Plechovka 500 ml Plechovka 1 l Kanistr 5 l DOT 5.1 Super Vlhký bod varu >185 C Suchý bod varu >265 C Plechovka 500 ml Plechovka 1 l Kanistr 5 l LHM+ Minerální hydraulická kapalina Pro vozidla s hydropneumatickým odpružením (Citroën) Plechovka 1 l Měděná pasta Měděná pasta pro vysoké teploty ke snadné montáži součástí brzd. Tuba 100 g DOT 4 Super Vlhký bod varu >180 C Suchý bod varu >280 C Plechovka 1 l Kanistr 5 l

5 A5 Nářadí pro opravu brzd Tester brzdové kapaliny Přístroj měří hodnotu bodu varu. Je to jediná a přesná metoda, jakou lze brzdovou kapalinu testovat. Uživatelsky přívětivé vedení pomocí menu. Bod varu zobrazený jako výsledek testu může být porovnán s minimálními hodnotami normy DOT pro různé kvality (DOT3, DOT4, DOT5.1), které jsou uloženy v paměti testeru. Provozní napětí: 12 V ss (z vlastního akumulátoru vozidla 12 V) Doba zkoušky: 30 s Přesnost měření 100 až 180 C: 1 % 3 % Přesnost měření nad 180 C: 3 % 5 % Vhodné brzdové kapaliny: DOT3, DOT4, DOT4 Super, DOT4 HP, DOT5.1 Provozní teplota: 0 až 50 C

6 A6 Posuvné měřítko pro brzdové kotouče K měření minimální tloušťky brzdových kotoučů. Posuvné měřítko pro bubnové brzdy K měření minimálního průměru brzdových bubnů. Držák číselníkového úchylkoměru s magnetickým stojánkem K měření házení brzdových kotoučů v kombinaci s číselníkovým úchylkoměrem

7 A7 Nářadí pro opravu brzd (pokračování) Číselníkový úchylkoměr K měření házivosti brzdových kotoučů. Držák číselníkového úchylkoměru pro brzdové třmeny Jako , avšak k upevnění do šachty pro obložení brzdového třmenu. Sada nástrojů na zatlačení pístů K odtlačování pístů v brzdových třmenech s parkovací brzdou. Dodávají se různé adaptéry

8 A8 Zatlačovací přípravek pro brzdové třmeny Brembo K odtlačování pístů v brzdových třmenech s parkovací brzdou typu Brembo). Nástroj na zatlačování pístů K odtlačování pístů v brzdových třmenech bez parkovací brzdy. Rázový vytahovák brzdového obložení K vytažení brzdového obložení z brzdového třmenu

9 A9 Nářadí pro opravu brzd (pokračování) Kleště na otáčení pístů K otáčení pístu v brzdovém třmenu - k nastavení osazení pístu 20. Sekáč K uvolnění tukové maznice na náboji kola. Montážní souprava pro čelisti bubnových brzd (dodávají se také jednotlivě) Obsah dodávky soupravy: 1 x , 1 x , 1 x , 1 x

10 A10 Nástroj pro uvolňování a fixování misek pružin K montáži misek pružin u čelistí bubnových brzd. Nástroj pro montáž a demontáž vratných pružin K montáži a demontáži vratných pružin u bubnových brzd. Nástroj pro montáž a demontáž pružin samostavu čelistí bubnových brzd K montáži a demontáži pružin samostavu u bubnových brzd

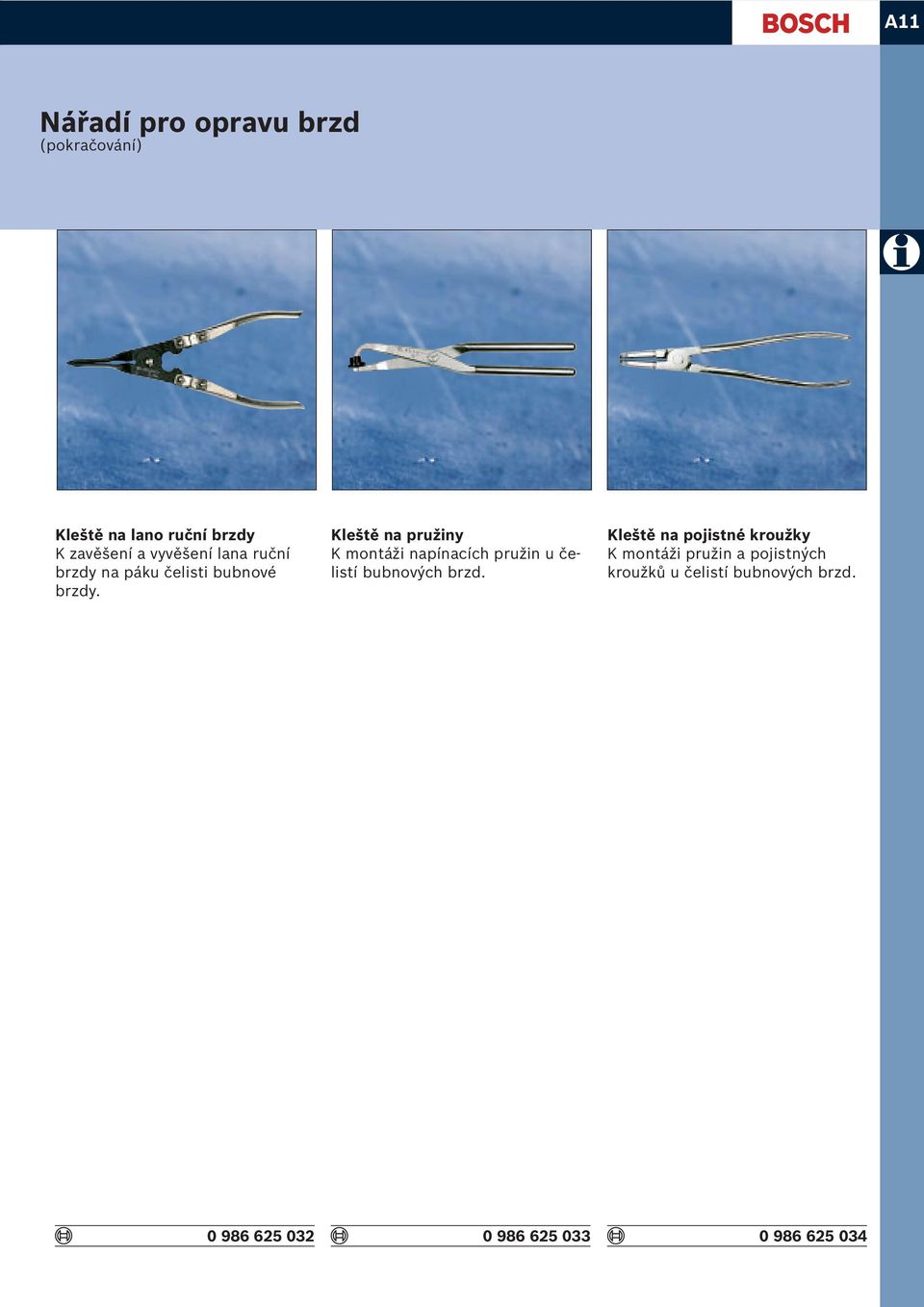

11 A11 Nářadí pro opravu brzd (pokračování) Kleště na lano ruční brzdy K zavěšení a vyvěšení lana ruční brzdy na páku čelisti bubnové brzdy. Kleště na pružiny K montáži napínacích pružin u čelistí bubnových brzd. Kleště na pojistné kroužky K montáži pružin a pojistných kroužků u čelistí bubnových brzd

12 A12 Kleště na brzdové pružiny K montáži přidržovacích pružin obložení bubnových brzd u MERCEDES-BENZ (typ 168 třída A). Sada závěsných svorek K přidržování pístů brzdových válců kol při montáži obložení bubnových brzd a bubnů. Souprava pro dvojité zalemování K zalemování koncovek brzdových trubek u brzdových vedení. Pro trubky s tloušťkou stěny 0,7 a 1,0 mm. Průměry: 4,75; 5; 6; 8; 9; 10 mm

13 A13 Nářadí pro opravu brzd (pokračování) Ohýbací nástroj pro brzdové trubky K ohýbání brzdových trubek. Nastavovač pedálu K nízkotlaké a vysokotlaké zkoušce v kombinaci s přístrojem na kontrolu tlaku. Souprava distančních pouzder K upínání brzdového kotouče na náboj kola při kontrole házení

14 A14 Kleště na zaškrcování hadic K odpojování brzdových hadic. POZOR!!! Hadici nikdy netiskněte příliš silně, protože by mohlo dojít k poškození. Sada lahví Pro výměnu brzdové kapaliny. Skládá se z odsávací láhve a záchytné láhve (s indikací spotřeby). Důlčík K roztemování matice nábojky/ bubnu

15 A15 Nářadí pro opravu brzd (pokračování) Průbojník ( 3 mm) K vyrážení vodicích kolíků obložení v brzdovém třmenu. Průbojník ( 4 mm) K vyrážení vodicích kolíků obložení v brzdovém třmenu. Průbojník ( 5 mm) K vyrážení vodicích kolíků obložení v brzdovém třmenu

16 A16 Průbojník ( 3-5,8 mm) S vodicím čepem. Očkové klíče (otevřené s dorazem) K montáži šroubení brzdových hadic. Sada otevřených klíčů (extra úzké) K montáži šroubení brzdových hadic. Extra úzké provedení pro lepší přístup do prostoru mezi přípojkami potrubí, příp. přidržení vodicích čepů ve třmenech kotoučových brzd

17 A17 Nářadí pro opravu brzd (pokračování) Pilník K čištění ploch Drátěný kartáč K čištění šachty pro obložení a nosného plechu bubnové brzdy. Ruční rázový šroubovák K uvolňování zakorodovaných šroubů např. aretačních šroubů na brzdovém kotouči

18 A18 Seřizovací páka K nastavení samostavných jednotek čelistí bubnových brzd
