1 Bradstone nápady Dlažba Platne Múriky Plotové systémy Obrubníky Schody Doplnky KROK PO KROKU Ako si kreatívne zmeniť svoju záhradu ZÁHRADNÉ PRVKY Kvetináče, lavičky, studničky ako doplnky Vašej záhrady EXKLUZÍVNE NÁPADY STVÁRNENIA Užitočné inšpirácie pre Vás

2

3 Editoriál Nápady pre Vašu krásnu záhradu Pravdepodobne k najkrajším projektom patrí stvárnenie vlastného domova podľa svojich individuálnych predstáv. Obzvlášť záhrada je životným priestorom, ktorý Vás pozýva k oddychu. Je to Vaše súkromné útočisko, ktoré slúži pre odpočinok od každodenného zhonu života a slúži pre spoločenské akcie s rodinou a priateľmi. Vtlačte svojej záhrade svoju osobitnú pečať, aby ste sa v nej cítili dobre. Bradstone Vám ponúkne jedinečnú atmosféru vo Vašej záhrade. Bradstone výrobky sú repliky historických prírodných kamenných platní a múrov v kombinácii so spoľahlivými vlastnosťami betónových výrobkov. Teplé a prírodné farby, štruktúrovaný profil povrchu s jemnými vyvýšeniami a priehlbinkami ako i nepravidelné hrany dajú dlažbe neobyčajné vyžarovanie. Vzhľadom k rôznym formátom a širokej oblasti použitia sú možnosti stvárnenia prakticky neobmedzené. Naša nová brožúra Bradstone nápady ponúka mnoho podnetov, príkladov ako aj praktické rady pre realizáciu Vášho projektu. Krásne stvárnenie záhrady potrebuje popri veľkej dávke kreativity aj odborné znalosti pre správne plánovanie a pokládku. S našimi návodmi krok-za-krokom a mnohými užitočnými tipmi sa dajú Vaše osobné predstavy ľahko zrealizovať. Nechajte sa inšpirovať na nasledujúcich stránkach! Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 1

4 Obsah KROK PO KROKU 4 31 Rekonštrukcia terasy 6 Záhradné schody 12 Záhradné kvetináče 16 Betónový oporný múrik 18 Ohnisko 22 Travero múr 24 Travero schody 28 ZÁHRADNÉ PRVKY Kvetináč 1 32 Kvetináč 2 32 Kvetináč 3 33 Kvetináč 4 33 Kvetináč 5 34 Kvetináč 6 34 Kvetináč 7 35 Jazierko 35 Ohnisko 36 Studňa 36 Lavička 37 Lavička 2 37 Kohútik 38 Podstavec 38 INŠPIRÁCIE Atraktívne plochy okolo bazénov 42 Dekoratívne prvky záhrady 44 Oživte záhradu schodiskom 46 Skrášlite si plochy okolo domu 48 Vodné plochy v záhradke 50 Záhradné chodníčky 52 Zvýšené záhony 54 PREHĽAD PRODUKTOV BRADSTONE Old Town 58 Travero 59 Blue Lias 60 Milldale 60 Woven 61 Doskové platne 61 Podvalové platne 62 Mountain Block 62 Madoc 63 TECHNICKÉ ŠPECIFIKÁCIE Blue Lias platne 66 Doskové platne 71 Milldale platne 76 Old Town bazénový lem 81 Old Town kruhy a rohové prvky 85 Old Town platne 91 Old Town štvorec 96 Travero bazénový lem 101 Travero platne 105 Woven Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

5 Kvalita vďaka inovácii Výrobky Bradstone označujeme nasledovnými symbolmi Semmelrock Concept Jeden dizajn, veľa možností. Rovnaké povrchy produktov vzájomne kombinovateľných. Povrchové zušľachtenie Produkt s opticky zušľachteným povrchom (kartáčovanie, otĺkanie, vymývanie...). Kvalita Semmelrock Výrobok vyhotovený a testovaný podľa požiadaviek normy STN 1338, STN 1339 a STN Kritériá CE Produkt opatrený označením CE, pravidelne kontrolovaný štátnymi akreditovanými skúšobnými ústavmi. Odolnosť voči mrazu a soľnému roztoku Produkt mrazuvzdorný, odolný voči soliam. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 3

6 4

7 Krok po kroku 5

8 Rekonštrukcia terasy Pomocou programu Bradstone vneste do svojej záhrady atmosféru stredozemia. Vďaka nepravidelným hranám a prirodzene nerovnému povrchu platní Old Town bude pôsobiť Vaša terasa veľmi harmonicky. Platne Old Town poskytujú širokú škálu možností stvárnenia aj v kombinácii s inými prvkami Bradstone, čím Vaša záhrada dostane ucelený a jednotný štýl. Materiál: Asfaltový penetračný lak (na základovú časť domu, ak je to potrebné) Cement, piesok a štrkopiesok na vyrovnávacie práce Lepiaca malta (F-DBK) Betónové platne Bradstone Old Town Impregnácia Náradie: Kladivo, sekáč, zbíjačka, špagát, krieda Rezacia píla, vodováha, štetec, vedro Murárska naberačka, nerezové hladidlo Lopata, fúrik, gumené kladivo Ručné elektrické miešadlo (na stavebné lepidlo) Zubové hladidlo so stredne veľkým zubom Maliarsky valček a miska (na impregnovanie) Náročnosť: Čas: podľa rozsahu prác a náročnosti Ľudia: Obdobie: jar, leto, jeseň Použité výrobky Semmelrock: Bradstone Old Town platne hrúbka: 3,8 až 4,4 cm 6 formátov: základný balík = 3 ks 60 x 60 cm, 3 ks 60 x 45 cm, 9 ks 60 x 30 cm, 2 ks 45 x 45 cm, 12 ks 45 x 30 cm, 6 ks 30 x 30 cm, 1 základný balík = 6,07 m 2 Bradstone Old Town kruhy Kruh A malý kruh: ø 270 cm Kruh B veľký kruh: ø 390 cm Bradstone Old Town rohový prvok 6 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

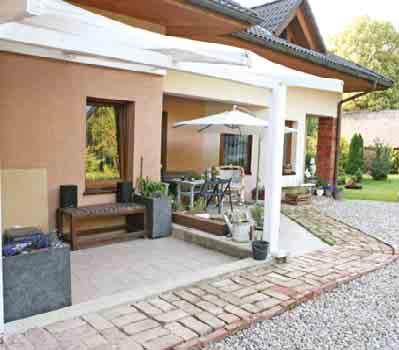

9 Pôvodný stav Stav po rekonštrukcii Postup: Z chodníka odstránime tehly a piesok, v ktorom boli uložené. Staré dlaždice vysekáme sekáčom a kladivom. So zbíjačkou rozbijeme jeden betónový múrik, aby sme terasu zväčšili Kúsok múrika môžeme ponechať na odkladanie kvetináča, alebo svietnika. Do betónu rezacou pílou narežeme drážky hlboké cca 6 cm. Čím hustejšie, tým lepšie pri neskoršom sekaní betónu. Zbíjačkou vysekáme betón tak, aby sme sa dostali 6 cm pod úroveň prahu dverí Vodováhou kontrolujeme sklon terasy, ktorá sa musí smerom k záhrade zvažovať dolu, aby pri daždi voda netiekla k múrom domu. Penetračným náterom natrieme základovú časť domu, ktorú bude neskôr prekrývať dlažba. Na mieste, kde sme vysekali múrik, dobetónujeme schodík, v prípade, ak chceme ponechať jednu časť terasy mierne vyvýšenú. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 7

10 Postup: Betón rozlejeme aj na časť, kde sme starý betón vysekávali, aby sme terasu dostali do roviny. Takto vyzerá zarovnaná terasa. Keď terasu naplánujeme zväčšiť, musíme časť, ktorá nebola vybetónovaná, vyhĺbiť do hĺbky cca 30 cm, aby sme vytvorili priestor pre sypanie drenážneho betónu a drenážnej malty Do lôžka nasypeme štrk v hrúbke cca 20 cm. Betónovú plochu pred nalepením platní riadne vyčistíme a pozametáme. Betón musí byť vyzretý. Po vyzretí betónu môžeme začať lepiť platne. Na lepenie platní použijeme lepiacu maltu Maltu si zarobíme s vodou podľa návodu výrobcu pomocou elektrického ručného miešadla. Maltu miešame mimo plochy, ktorú chceme lepiť. Maltu nanesieme na podklad nerezovým hladidlom a následne rozhrnieme so zubovým hladidlom so stredne veľkým zubom (veľkosť zubov mm). Takým istým spôsobom nanesieme lepiacu maltu aj na spodnú stranu platňového prvku a zatlačíme ho na podkladovú vrstvu Rovnosť okraja chodníka kontrolujeme vodováhou. Tak isto kontrolujeme aj škáry medzi jednotlivými platňami, ktoré by mali byť široké cca 6-15 mm. Čerstvo prilepený platňový prvok ihneď jemne poklepeme gumeným kladivom, aby sme dosiahli požadovanú rovinnosť. Akékoľvek posuny sú každou pribúdajúcou minútou ťažšie. Vydláždená plocha bude pochôdzna po cca 24 hodinách. Nalepené platne po uschnutí môžeme ihneď naimpregnovať prípravkom na to určeným. Impregnáciou zamedzíme vnikaniu vody, mastnôt a iných nečistôt do platní. Pri prípadnom znečistení pri škárovaní budú po impregnácii platne ľahšie čistiteľné. 8 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

11 Postup: Impregnáciu vykonáme maliarskym valčekom, štetcom alebo striekaním. Dávame pozor, aby sme nenaimpregnovali aj bočné hrany platní, kde pôjde neskôr škárovacia malta. Maltou naplníme vrecko určené na škárovanie. Vrecko na druhom konci zaistíme spinkou, aby nám malta hneď nevytekala. Do škár postupne vytláčame škárovaciu maltu Po miernom zatuhnutí malty očistíme okraje platní špongiovým hladidlom alebo vlhkou handričkou. Ďalej postupujeme v lepení dekoračných platní na jestvujúci malý múrik. V prípade potreby dopílime platne na požadovaný rozmer. Tou istou lepiacou maltou, ktorou sme lepili platne, lepíme aj Madoc dekoračné platne Každú platňu vyrovnáme poklepaním gumeným kladivom. Tým istým spôsobom oblepíme múrik aj z vnútornej strany. Na vrch múrika nalepíme Old Town platne. Chodník popri múriku dokončíme a kladieme nový rad na terase, ktorý začneme od vchodových dverí Takto pokračujeme v lepení smerom k dverám na terase i k okraju budúceho kruhu. Pri lepení kruhu najskôr nasucho uložíme jeden segment, aby sme si určili stred. Z vytýčeného stredu s pomocou špagátu a kriedy urobíme kruh. Tým istým spôsobom, pomocou kolíka a farebného spreja naznačíme aj druhú časť kruhu, ktorá prečnieva mimo betónovú časť terasy. Podľa vyznačeného kruhu vyhĺbime štrkové lôžko s pieskom, ktoré tvorí podklad pod terasu. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 9

12 Postup: V miešačke si zarobíme drenážny betón podľa návodu výrobcu. Drenážny betón nie je riedka tekutá zmes, ako sme zvyknutí pri bežnom betóne, ale je to sypká vlhká zmes. Betón postupne vysypeme na predom pripravený podklad z drveného kameniva v hrúbke cca 12 cm, asi 5 cm pod okraj betónovej terasy. Rovný okraj ohraničíme drevenou latou a oblúk tehlami Rovinnosť podkladu kontrolujeme vodováhou, ktorou ho aj jemne zhutňujeme. Dôležité je dodržiavať mierny spád smerom od domu, aby dažďová voda mohla voľne odtekať. Drenážny betón je sypký, tak na okraje kvôli požadovanému tvaru terasy postačuje poukladať nasucho tehly. Počas vyzrievania drenážneho betónu dolepíme zvyšnú časť terasy. Lepiacu maltu nanášame v rovnakej vrstve na podklad i na platňu Maltu nanesieme na podklad nerezovým hladidlom a následne rozhrnieme so zubovým hladidlom so stredne veľkým zubom (veľkosť zubov mm). Väčšie formáty kvôli väčšej váhe ukladáme vo dvojici. Keď drenážny betón dobre preschne a betónová časť terasy je obložená platňami, pokračujeme v práci zarobením drenážnej malty. Maltu si zarobíme tak isto ako betón podľa návodu výrobcu Drenážnu maltu nanesieme nahrubo na podklad, stiahneme latou a zhutníme poklepaním. Nanášame v hrúbke cca 3-6 cm. Ešte na mokrú maltu nalejeme pačok - riedky trassový cement zarobený s vodou. Trassový cement zlepšuje vodonepriepustnosť a znižuje riziko vzniku výkvetov. Pačok tvorí spojivo, do ktorého ukladáme platne. 10 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

13 Postup: Každú platňu vyrovnáme poklepaním s gumeným kladivom. Neustále kontrolujeme rovinu, či sme dodržali mierny spád. Platne si naimpregnujeme predom podľa obrázku č. 22. Vo vedre si zarobíme škárovaciu maltu podľa návodu výrobcu Maltou naplníme vrecko určené na škárovanie. Vrecko na druhom konci zaistíme spinkou, aby nám malta hneď nevytekala. Do škár postupne vytláčame škárovaciu maltu. Po miernom zatuhnutí malty očistíme okraje dlažby špongiovým hladidlom alebo vlhkou handričkou. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 11

14 Záhradné schody Mať záhradu vo svahovitom teréne je výzva. Možno na nej vybudovať terasy a pospájať ich zaujímavo riešeným schodiskom a kľukatými chodníčkami. Materiál (8 schodov): etónové platne Semmelrock Bradstone Old Town Tvárnice a krycie platne Mountain Block odstupnice Madoc Z-block epiaca malta (F-DBK), škárovacia malta (PFN) Nop vá fólia, papierová lepiaca páska ement, štrkopiesok a voda Náradie: miešač a alebo fúrik na zarobenie betónu p astové vrecko na škárovanie murárs a naberačka murárs a lyžica vodováha gumené ladivo o ubené hladidlo vedro rý andrička Náročnosť: Čas: podľa rozsahu prác a náročnosti Ľudia: Obdobie: jar, leto, jeseň Použité výrobky Semmelrock: Bradstone Old Town platne Madoc Z-blok formát: 58,5 x 10 x 14 cm Mountain Block plný blok klinovitý formát: 29,5 x 22,5 x 10 cm Mountain Block štiepateľný blok formát: 29,5 x 22,5 x 10 cm Mountain Block rohový prvok Mountain Block formát: 29,5 x 22,5 x 10 cm krycia platňa klinovitá formát: 30 x 22,5 x 25 x 4 cm 12 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

15 Postup: Do svahu vykopeme schody podľa rozmerov plánovaného schodiska. Na dno výkopu pripravíme štrkové lôžko hrúbky cca cm. Z drevených lát vyrobíme debnenie vo veľkosti schodu. Vložíme doň podstupnicu Madoc Z - blok a do debnenia vylejeme betón. Dodržiavame predpísaný spád cca 2 %. V prípade požiadavky osvetlenia schodov, položíme elektrický kábel osadený v ochrannej rúre k požadovanému umiestneniu svetelného zdroja Pri ďalších stupňoch pokračujeme takým istým spôsobom ako pri obrázku č. 2. Po vytvrdnutí betónu poukladáme na skúšku aj bočné dielce Mountain Block a rovinu prekontrolujeme vodováhou. Postupne takto vymurujeme všetky schody a nasucho na ne poukladáme betónové platne Old Town V prípade, ak výška bočných dielcov Mountain Block nezodpovedá výške schodu, musíme bočné steny oporného múru schodov dobetónovať do úrovne nasledujúceho radu oporného múru. Každé schody sú iné a vyžadujú iné rozmery, ktoré si musí staviteľ vypočítať presne na mieru svojim podmienkam. Vo vedre si podľa návodu zarobíme stredne hustú lepiacu maltu Svah oddelíme od schodov nopovou fóliou výstupkami smerom k betónovým tvarovkám. Bočné dielce Mountain Block prilepíme na seba lepiacou maltou. Každý diel jemne poklepeme gumeným kladivom, aby sme ho dostali do roviny. Rovinu vždy kontrolujeme vodováhou. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 13

16 Postup: Maltu nanesieme na podklad nerezovým hladidlom a následne rozhrnieme so zubovým hladidlom so stredne veľkým zubom (veľkosť zubov mm). Takým istým spôsobom nanesieme lepiacu maltu aj na spodnú stranu platňového prvku a zatlačíme ho na podkladovú vrstvu. Každú platňu jemne poklepeme gumeným kladivom Vo vedre si zarobíme škárovaciu maltu podľa návodu výrobcu. Maltou naplníme vrecko určené na škárovanie. Vrecko na druhom konci zaistíme spinkou, aby nám malta hneď nevytekala. Po stvrdnutí lepidla, pred škárovaním, použijeme lepiacu pásku, aby nám škárovacia malta nevypadávala. Do škár postupne vytláčame škárovaciu maltu. Po miernom zatuhnutí malty očistíme okraje dlažby špongiovým hladidlom alebo vlhkou handričkou. 14 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

17 Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 15

18 Záhradné kvetináče Záhradu dotvárajú aj zaujímavé detaily. Pekné veľké záhradné kvetináče si môžete vystavať aj sami v záhrade. Budete k tomu potrebovať hotové betónové bloky, ktoré zlepíte stavebným lepidlom. Nie je to nič zložité vďaka jednoduchému spôsobu ukladania. Materiál na dva kvetináče 106 x 58,5 x 74 cm: Štrk na lôžko Štrkopiesok Cement, piesok, voda Lepiaca malta (F-DBK) Betónové bloky Madoc Z-block - 60 ks Krycie platne Madoc - 12 ks Náradie: Rýľ Fúrik, lopata Vodováha Vedro Murárska lyžica Gumené kladivo Náročnosť: Čas: 5 dní Ľudia: Obdobie: jar, leto, jeseň Použité výrobky Semmelrock: Madoc Z-blok formát: 58,5 x 10 x 14 cm Madoc krycia platňa formát: 47,5 x 12,5 x 4 cm 16 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

19 Postup: Vykopeme základové lôžko o rozmeroch cca 110 x 60 cmm, o hĺbke cca 30 cm. Do lôžka nasypeme štrk v hrúbke cca 20 cm. Vo fúriku alebo v miešačke zarobíme betónovú zmes Na štrkovom lôžku vytvoríme betónovú vrstvu o rozmeroch 106x58,5 cm, v hrúbke cca 10 cm. Vodováhou skontrolujeme rovinu a necháme vytvrdnúť. Vo vedre si podľa návodu zarobíme stredne hustú lepiacu maltu. Maltu v tenkej vrstve nanesieme na kraje betónového lôžka a prilepíme Madoc Z-bloky Postupne lepíme Madoc Z-bloky tak, aby sa navzájom prekrývali. Každý kus poklepeme gumeným kladivom, aby sa vytlačil prípadný prebytok lepiacej malty. Postupne takto prilepíme všetky rady, v našom prípade 5 radov Každý rad kontrolujeme vodováhou. Na záver prilepíme krycie platne. Z vnútornej strany kvetináča vyplníme lepiacou maltou všetky vzniknuté medzery medzi jednotlivými dielcami. Týmto spôsobom dosiahneme lepšiu väzbu celého kvetináča. Do kvetináča vložíme nopovú fóliu výstupkami smerom k betónovým tvarovkám. Nopovú fóliu ukončíme pod spodnou hranou krycej platne. Následne nasypeme hlinu, do ktorej zasadíme kvety. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 17

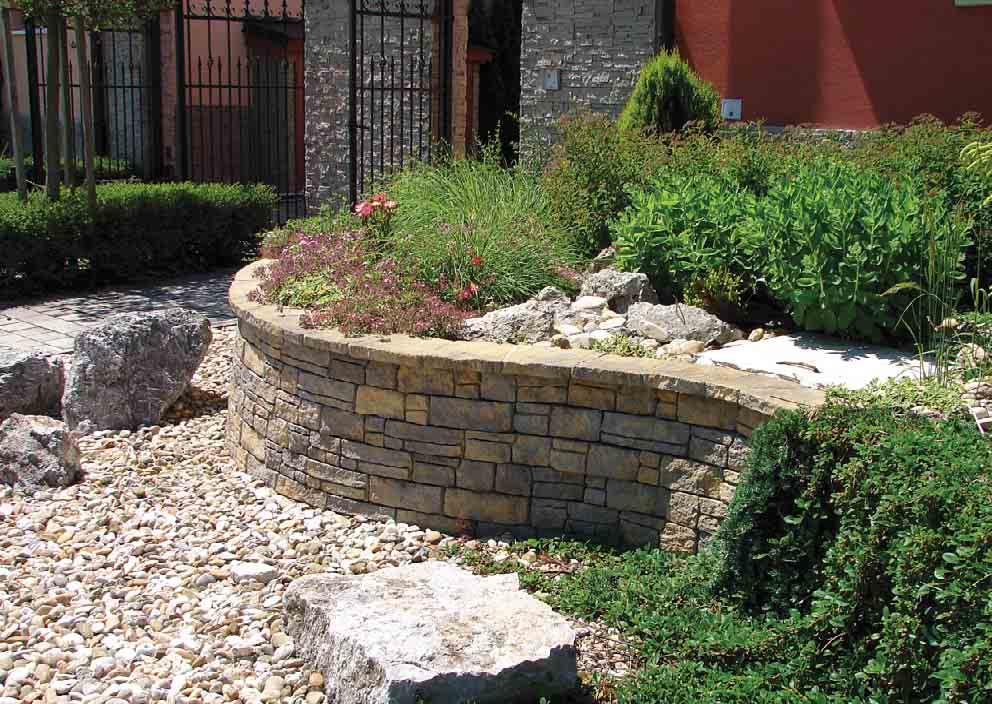

20 Betónový oporný múrik Vďaka prvkom Mountain Block si môžete vytvoriť vo svojej záhrade efektný systém záhonových terás, ktorý do nej vnesie čisté línie. Aj na svahovitom pozemku môžete pomocou nízkych oporných múrikov získať zaujímavé vodorovné plochy. Materiál: etónové tvárnice Mountain Block K ycie platne Mountain Block Nop vá fólia epiaca malta (F-DBK) Škár vacia malta (PFN) Piesok, papier vá lepiaca páska Náradie: nožni e gumené ladivo vodováha vedro murárs a lyžica vrecko na škárovanie, handrička Náročnosť: Čas: podľa rozsahu prác Ľudia: Obdobie: jar, leto, jeseň Použité výrobky Semmelrock: Mountain Block rohový prvok formát: 29,5 x 22,5 x 10 cm Mountain Block štiepateľný blok formát: 29,5 x 22,5 x 10 cm Mountain Block plný blok klinovitý formát: 29,5 x 22,5 x 10 cm Mountain Block krycia platňa klinovitá formát: 30 x 22,5 x 25 x 4 cm 18 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

21 Pôvodný stav Stav po rekonštrukcii Postup: Pôvodný múrik z tehál odstránime, pretože sa vplyvom vlhkosti začal rozpadať. Vyhrabeme podkladové kamenivo pred záhonom. Vznikne brázda hlboká asi 20 cm, široká asi 30 cm Pripravíme si pevný zhutnený štrkový poklad v hrúbke cca 20 cm a v šírke cca 30 cm. Súčasne s podkladom osadíme izoláciu - nopovú fóliu. Na podklad ukladáme prvý rad tvárnic Mountain Block, pričom pred položením odstránime výstupok na spodnej časti bloku (len pri prvom rade). Tvárnice dorovnávame gumeným kladivom Lôžko neustále kontrolujeme vodováhou. Po vytvorení múrika, nahrnieme naspäť štrk. Tvárnice uložíme tak, aby sa farebne a profilovo striedali. Vo vedre si podľa návodu zarobíme stredne hustú lepiacu maltu. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 19

22 Postup: Lepiacu maltu nanesieme na tvárnice. Potom osadíme krycie platne Mountain Block. Po stvrdnutí lepiacej malty, pred škárovaním, použijeme lepiacu pásku, aby nám škárovacia malta nevypadávala V menšom vedre si zarobíme škárovaciu maltu podľa návodu. Maltou naplníme vrecko určené na škárovanie. Vrecko na druhom konci zaistíme spinkou, aby nám malta hneď nevytekala. Do škár postupne vytláčame škárovaciu maltu. 16. Kým je škárovacia malta ešte vhlká, pretrieme škáry vlhkou handričkou a maltu ešte do nich zatlačíme. TIPY A ODPORÚČANIA: Základ: Múrik z tvárnic Mountain Block môžete stavať až do výšky jedného metra. V takom prípade si však budete musieť zhotoviť betónový základ. Lepenie: Do výšky 60 cm nemusíte jednotlivé bloky lepiť. Nad 60 cm treba každý rad lepiť stavebným lepidlom na vonkajšie použitie. Škáry sa nemusia vyškárovať, na krycích platniach sa to však odporúča. 20 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

23 Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 21

24 Ohnisko Vybudujte si nové ohnisko alebo si pretvorte Vaše existujúce na nové s tvárnicami Mountain Block, s ktorými je možné jednoduchým spôsobom vyhotoviť rovné, zvlnené aj okrúhle múry. Tvárnice Mountain Block majú vzhľad prírodného kameňa, čo dodá Vašej záhrade punc jedinečnosti. Materiál na ohnisko ø 200 cm: etónové tvárnice Mountain Block (v piatich radoch) - 85 ks K ycie platne Mountain Block - 15 ks epiaca malta (F-DBK) Škár vacia malta (PFN) apierová lepiaca páska Náradie: Gumené ladivo Vodováha Vedro Murárs a lyžica Vrecko na škárovanie Handrič a Náročnosť: Čas: 2 dni Ľudia: Obdobie: jar, leto, jeseň Použité výrobky Semmelrock: Mountain Block plný blok klinovitý formát: 29,5 x 22,5 x 10 cm Mountain Block štiepateľný blok formát: 29,5 x 22,5 x 10 cm Mountain Block rohový prvok formát: 29,5 x 22,5 x 10 cm Mountain Block krycia platňa klinovitá formát: 30 x 22,5 x 25 x 4 cm 22 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

25 Pôvodný stav Stav po rekonštrukcii Postup: Pripravíme si pevný zhutnený štrkový poklad v hrúbke cca 30 cm a v šírke 40 cm. Prvý rad prvkov Mountain Block osádzame do zavlhnutej betónovej zmesi o hrúbke cca 10 cm. Gumeným kladivom vyrovnávame uloženie prvkov. Vodováhou kontrolujeme rovinu Vo vedre si podľa návodu zarobíme stredne hustú lepiacu maltu. Druhý rad lepíme lepiacou maltou už na položený rad Mountain Block. Takto postupujeme do výšky 5 radov. Pri každom rade kontrolujeme vodováhou rovinu. Medzeru medzi ohniskom a múrikom zasypeme štrkom. Na vrch prilepíme krycie platne. 7. Maltou naplníme vrecko určené na škárovanie. Vrecko na druhom konci zaistíme spinkou, aby nám malta hneď nevytekala. Rez múrov TIPY A ODPORÚČANIA: Najmenší vnútorný polomer na vytvorenie múru v tvare kruhu je 77 cm na jeden rad. Pokiaľ budete stavať múr z viacerých radov, treba zohľadniť, že pri každom rade automaticky vzniká odskok o 15 mm. Tým je vytvorené mierne naklonenie proti svahu a stena je stabilizovaná. Do 60 cm výšky nie je potrebné jednotlivé bloky lepiť. Nad 60 cm každý rad treba lepiť so stavebným lepidlom na vonkajšie použitie. Maximálna výška múru je 1,10 m. Škáry nie je potrebné vyškárovať, na krycích platniach sa to však doporučuje. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 23

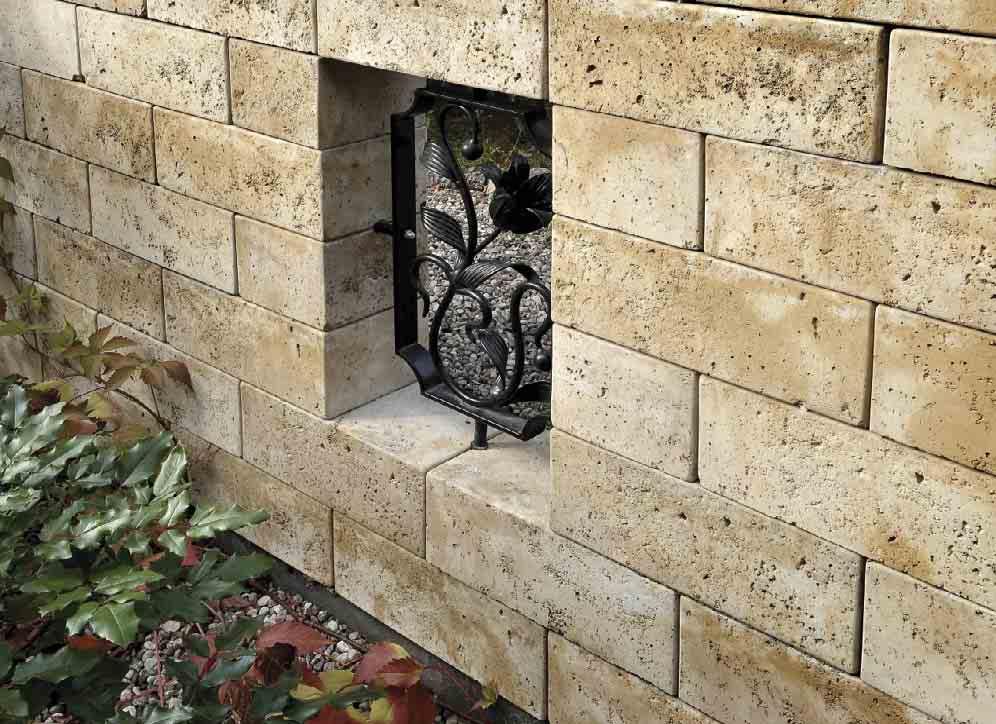

26 Travero múr Vďaka Travero múru sa Vaša záhrada stane oázou pokoja bez rušivých vplyvov okolitého sveta, kde môžete relaxovať a vychutnávať čas strávený so svojimi blízkymi a priateľmi. Nebojte sa experimentovať a vytvorte si pomocou plotových tvaroviek Travero aj netradičné prvky záhradnej architektúry. Materiál: mur vacie prvky Travero ement, štrkopiesok a voda na betónovú zmes štr na lôžko te utá hydroizolácia mur vacia a zároveň škárovacia malta škár vacia malta PFN, lepiaca malta F-DBK Náradie: miešač a alebo fúrik, vedro Náročnosť: Čas: 22 dní Ľudia: Obdobie: jar, leto, jeseň Použité výrobky Semmelrock: Bradstone Travero múr krycia platňa pre múr formát: 50 x 23 x 5 cm Bradstone Travero múr krycia platňa pre stĺp formát: 35 x 35 x 5 cm Bradstone Travero múr základný prvok formát: 40 x 20 x 15 cm Bradstone Travero múr krycí prvok formát: 40 x 20 x 15 cm Bradstone Travero múr polovičný prvok formát: 20 x 20 x 15 cm Bradstone Travero múr prvok pre stĺp formát: 30 x 30 x 15 cm 24 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

27 Postup: Vykopeme základový pás o šírke min. 30 cm, pri stĺpoch min 40x40 cm do nezámrznej hĺbky (min. 80 cm). Nadzemnú časť základovej konštrukcie ukončíme z debniacich tvárnic. Pod stĺp použijeme debniace tvárnice 30x30 cm a pod múrovú časť debniace tvárnice šírky 20 cm. Osadíme výstuž pre stĺpy min. 2x ø12 mm. Na zaliatie debniacich tvárnic použijeme betón C16/20. Po vyzretí betónu aplikujeme tekutú hydroizoláciu podľa odporúčania výrobcu. Prvý rad tvárnic osadíme do hrubého maltového lôžka. Na murovanie použijeme maltu na súčasné murovanie a škárovanie pevnosti M5. Dodržiavame hrúbku ložnej a styčnej škáry (5 až 8 mm). Týmto krokom vyrovnávame prípadné nerovnosti. Pri osádzaní jednotlivých prvkov sledujeme rovinu pomocou vodováhy. Stĺpová tvarovka môže mať na spodnej strane betónovú škrupinu Betónovú škrupinu pred osadením stĺpovej tvarovky prerazíme. Takto osadíme prvý rad múra spolu so stĺpovými tvarovkami. Pri ostatných radoch použijeme postup ako pri obrázku č. 2. Za jeden deň vymurujeme maximálne 3 až 4 rady, aby vplyvom zaťaženia nedochádzalo k vytláčaniu nezaschnutej malty spod tvaroviek Takto sme osadili druhý rad múru. Neustále sledujeme rovinu jednotlivých prvkov pomocou vodováhy. Súčasne s murovacími prvkami osádzame aj prvky stĺpové. Postup murovania stĺpových tvárnic je rovnaký ako pri murovacích tvárniciach. Pre vyplnenie dutín použijeme betón C 16/20 so zrnami do 12 mm. Betón by mal mať takú konzistenciu, aby nevytekal škárami medzi tvarovkami. Zalievame po každom druhom rade. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 25

28 Postup: Na koniec osádzame krycie platne do stavebného lepidla. Aby sme zjednodušili škárovanie, tak nanášame škárovaciu maltu na styčnú plochu krycích platní. Pri osádzaní krycích platní kontrolujeme rovinu vodováhou. TIPY A ODPORÚČANIA: Výšku stĺpov a múrov Travero nad 1 meter je potrebné riešiť s projektantom statiky. Odporúčané maximálne výšky z plného múru je 7 radov a krycia platňa. Odporúčaná maximálna výška stĺpu so stĺpových tvaroviek je 10 radov a krycia platňa. Maximálna osová vzdialenosť stĺpov je 2,80 metrov. Neodorúčame zavesiť na stĺp ťažké brány z kovovej konštrukcie. Vhodným riešením je vytvoriť pre dvojkrídlovú bránu samostatný oceľový stĺp, ktorý bude osadený vedľa stĺpu z Travera dielcov. Otvory pre výstuž neodporúčame predvŕtať do betónovej základovej konštrukcie. Oceľovú výstuž odporúčame osadiť pred betonážou. 26 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

29 Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 27

30 Travero schody Všetkých tých majiteľov domov a záhrad, ktorí si cenia individuálnu kvalitu života presvedčia výrobky skupiny Travero exkluzívnymi nápadmi pre stvárňovanie. Potešte sa zo vstupu do svojho domu novým riešením schodov, ktoré vytvoria vďaka svojim teplým tónom pocit harmónie a pokoja. Materiál: s hody a platne Travero debnia e tvárnice štr na lôžko ement, štrkopiesok a voda na betónovú zmes škár vacia malta PFN mur vacia a zároveň škárovacia malta te utá hydroizolácia Náradie: miešač a, alebo fúrik na zarobenie betónu p astové vrecko na škárovanie murárs a naberačka murárs a lyžica vodováha gumené ladivo vedro rý andrička alebo špongia Náročnosť: Čas: podľa rozsahu prác a náročnosti Ľudia: Obdobie: jar, leto, jeseň Použité výrobky Semmelrock: Bradstone Travero schod rohový prvok formát: 40 x 35 x 15 cm Bradstone Travero schod rohový prvok formát: 40 x 35 x 15 cm 28 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

31 Postup: Urobíme výkop pre základovú konštrukciu do nezámrznej hĺbky (min. 80 cm). Na dne výkopu vytvoríme mrazuvzdorné podložie so zhutneného štrkopiesku v hrúbke cca 20 cm. Následne vybetónujeme základ. Pomocou debniacich tvárnic vymodelujeme tvar budúceho schodiska. Po vytvrdnutí betónu aplikujeme tekutú hydroizoláciu podľa odporúčania výrobcov. Nasucho si vyložíme jednotlivé prvky schodov na zistenie prípadných dorezov Prvý rad tvárnic osádzame do hrubého maltového lôžka. Použijeme maltu na súčasné murovanie a škárovanie. Dodržiavame hrúbku ložnej a styčnej škáry (5 až 10 mm). Týmto krokom vyrovnávame prípadné nerovnosti. Pri osádzaní jednotlivých prvkov sledujeme rovinu pomocou vodováhy. Týmto spôsobom pokračujeme pri budovaní ďalších stupňov schodiska, pričom pri osádzaní počítame s presahom cca mm. Po vytvrdnutí lepiacej malty (cca 24 hodín) začíname škárovať. Škárovaciu maltu (odporúčame trassovú škárovaciu maltu) aplikujeme pomocou škárovacej pištole alebo škárovacieho vrecúška priamo do škár Nakoľko škáry sú hlboké (až 15 cm), musíme škárovaciu maltu zatláčať škárovacou lyžicou. Následne do škár doplníme škárovaciu maltu, ktorú zahladíme. Vzorový rez schodov Travero. TIPY A ODPORÚČANIA: Výstavba schodových prvkov Travero nie je možná pri existujúcich vybetónovaných schodiskách, pretože neumožňuje dodržať požadovanú výslednú výškovú úroveň. Na existujúce, predom vybetónované schody použijeme Travero platne, ktoré nalepíme a vyškárujeme. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 29

32 30

33 Záhradné prvky 31

34 Kvetináč 1 Kvetináč 2 ilustračný obrázok ilustračný obrázok Rozmer: Formáty: Farby: 106 x 58 x 32 cm (D x Š x V) Madoc Z-blok Madoc krycia platňa žlto-sivá melírovaná 12 ks 6 ks Rozmer: Formáty: Farby: 106 x 117 x 46 cm (D x Š x V) Madoc Z-blok Madoc výplňový blok Madoc krycia platňa žlto-sivá melírovaná 19 ks 2 ks 11 ks Použité výrobky Semmelrock: Madoc Z-blok formát: 58,5 x 10 x 14 cm Madoc krycia platňa formát: 47,5 x 12,5 x 4 cm Použité výrobky Semmelrock: Madoc Z-blok formát: 58,5 x 10 x 14 cm Madoc výplňový blok formát: 11 x 10 x 7 cm Madoc krycia platňa formát: 47,5 x 12,5 x 4 cm Skladba: Skladba: 3. rad 2. rad Skladbu tvorí 6 ks Madoc krycia platňa. Skladbu tvorí 6 ks Madoc Z-blok. 4. rad 3. rad Skladbu tvoria 4 ks Madoc krycia platňa. Skladbu tvorí 4 ks Madoc Z-blok a 3 ks Madoc krycia platňa (z čoho je 1 ks prispôsobený rezaním). 1. rad Skladbu tvorí 6 ks Madoc Z-blok. 2. rad Skladbu tvorí 6 ks Madoc Z-blok a 4 ks Madoc krycia platňa (z čoho je 1 ks prispôsobený rezaním). 1. rad Skladbu tvorí 10 ks Madoc Z-blok a 2 ks Madoc výplňový blok. TIP: Uvedený prvok je možné vyskladať aj pomocou prvkov Bradstone Milldale. V prípade naplnenia kvetináča zeminou najprv osaďte nopovú fóliu s výstupkami k betónovým tvarovkám. TIP: Uvedený prvok je možné vyskladať aj pomocou prvkov Bradstone Milldale. V prípade naplnenia kvetináča zeminou najprv osaďte nopovú fóliu s výstupkami k betónovým tvarovkám. 32 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

35 Kvetináč 3 Kvetináč 4 ilustračný obrázok ilustračný obrázok Rozmer: 153,5 x 153,5 x 60 cm (D x Š x V) Formáty: Madoc Z-blok 38 ks Madoc výplňový blok Madoc krycia platňa 2 ks 19 ks Farby: žlto-sivá melírovaná Použité výrobky Semmelrock: Madoc Z-blok formát: 58,5 x 10 x 14 cm Madoc výplňový blok formát: 11 x 10 x 7 cm Madoc krycia platňa formát: 47,5 x 12,5 x 4 cm Rozmer: 153,5 x 153,5 x 32 cm (D x Š x V) Formáty: Madoc Z-blok 24 ks Madoc krycia platňa 12 ks Farby: žlto-sivá melírovaná Použité výrobky Semmelrock: Madoc Z-blok formát: 58,5 x 10 x 14 cm Madoc krycia platňa formát: 47,5 x 12,5 x 4 cm Skladba: Skladba: 5. rad 4. rad 3. rad 2. rad 1. rad Skladbu tvorí 4 ks Madoc krycia platňa. Skladbu tvorí 4 ks Madoc Z-blok a 6 ks Madoc krycia platňa (z čoho je 2 ks prispôsobených rezaním). Skladbu tvorí 8 ks Madoc Z-blok a 6 ks Madoc krycia platňa (z čoho je 2 ks prispôsobených rezaním). Skladbu tvorí 12 ks Madoc Z-blok a 3 ks Madoc krycia platňa (z čoho je 1 ks prispôsobený rezaním). Skladbu tvorí 14 ks Madoc Z-blok a 2 ks Madoc výplňový blok. 3. rad 2. rad 1. rad Skladbu tvorí 12 ks Madoc krycia platňa. Skladbu tvorí 12 ks Madoc Z - blok Skladbu tvorí 12 ks Madoc Z - blok TIP: Uvedený prvok je možné vyskladať aj pomocou prvkov Bradstone Milldale. V prípade naplnenia kvetináča zeminou najprv osaďte nopovú fóliu s výstupkami k betónovým tvarovkám. TIP: Uvedený prvok je možné vyskladať aj pomocou prvkov Bradstone Milldale. V prípade naplnenia kvetináča zeminou najprv osaďte nopovú fóliu s výstupkami k betónovým tvarovkám. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 33

36 Kvetináč 5 Kvetináč 6 ilustračný obrázok ilustračný obrázok Rozmer: Formáty: Farby: 153,5 x 106 x 46 cm (D x Š x V) Madoc Z-blok 30 ks Madoc krycia platňa 10 ks žlto-sivá melírovaná Rozmer: Formáty: Farby: 153,5 x 106 x 46 cm (D x Š x V) Madoc Z-blok 26 ks Madoc krycia platňa 13 ks žlto-sivá melírovaná Použité výrobky Semmelrock: Použité výrobky Semmelrock: Madoc Z-blok formát: 58,5 x 10 x 14 cm Madoc Z-blok formát: 58,5 x 10 x 14 cm Madoc krycia platňa formát: 47,5 x 12,5 x 4 cm Madoc krycia platňa formát: 47,5 x 12,5 x 4 cm Skladba: Skladba: 4. rad 3. rad 2. rad 1. rad Skladbu tvorí 10 ks Madoc krycia platňa. Skladbu tvorí 10 ks Madoc Z - blok. Skladbu tvorí 10 ks Madoc Z - blok. Skladbu tvorí 10 ks Madoc Z - blok. 4. rad 3. rad 2. rad Skladbu tvorí 13 ks Madoc krycia platňa (z čoho je 2 ks prispôsobený rezaním). Skladbu tvorí 8 ks Madoc Z - blok. Vnútorný roh je potrebné podoprieť betónovými tvarovkami na výšku 28 cm (napr. Castello plotový systém polovičný prvok 20x20x14 cm - 2 ks na výšku 14 cm). Skladbu tvorí 8 ks Madoc Z - blok. 1. rad Skladbu tvorí 10 ks Madoc Z - blok. TIP: Uvedený prvok je možné vyskladať aj pomocou prvkov Bradstone Milldale. V prípade naplnenia kvetináča zeminou najprv osaďte nopovú fóliu s výstupkami k betónovým tvarovkám. TIP: Uvedený prvok je možné vyskladať aj pomocou prvkov Bradstone Milldale. V prípade naplnenia kvetináča zeminou najprv osaďte nopovú fóliu s výstupkami k betónovým tvarovkám. 34 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

37 Kvetináč 7 Jazierko ilustračný obrázok ilustračný obrázok Rozmer: 153,5 x 106 x 46 cm (D x Š x V) Formáty: Milldale Z-blok 24 ks Milldale krycia platňa 7 ks Milldale krycia platňa stĺpiková 1 ks Farby: sivá melírovaná Použité výrobky Semmelrock: Skladba: Milldale Z-blok formát: 58,5 x 10 x 14 cm Milldale krycia platňa formát: 47,5 x 12,5 x 4 cm Milldale krycia platňa stĺpiková formát: 60 x 60 x 4 cm Rozmer: 153,5 x 153,5 x 88 cm (D x Š x V) Formáty: Madoc Z-blok 48 ks Madoc ia platňa kryc Old Town platňa 60/60 10 ks 1 ks Old Town platňa 30/30 1 ks Farby: žlto-sivá melírovaná Použité výrobky Semmelrock: Skladba: Madoc Z-blok formát: 58,5 x 10 x 14 cm Madoc krycia platňa formát: 47,5 x 12,5 x 4 cm OldTown platňa formát: 60 x 60 x 3,8-4,4 cm OldTown platňa formát: 30 x 30 x 3,8-4,4 cm 4. rad 3. rad 2. rad 1. rad Skladbu tvorí 7 ks Milldale krycia platňa (z čoho je 1 ks prispôsobený rezaním) a 1 ks Milldale platňa 60 x 60. Skladbu tvorí 4 ks Milldale Z-blok. Skladbu tvorí 10 ks Milldale Z-blok. Skladbu tvorí 10 ks Milldale Z-blok 7. rad 6. rad 5. rad 4. rad 3. rad 2. rad Skladbu tvorí 1 ks Old Town platňa 60 x 60 cm Skladbu tvorí 4 ks Madoc Z-blok (z čoho sú 2 ks prispôsobené rezaním) a Old Town platňa 30 x 30 cm. Skladbu tvorí 4 ks Madoc Z-blok. Skladbu tvorí 10 ks Madoc krycia platňa (z čoho sú 2 ks prispôsobené rezaním) a 4 ks Madoc Z-blok. Skladbu tvorí 12 ks Madoc Z-blok. Skladbu tvorí 12 ks Madoc Z-blok. 1. rad Skladbu tvorí 12 ks Madoc Z-blok. TIP: Uvedený prvok je možné vyskladať aj pomocou prvkov Bradstone Madoc a dá sa využiť aj ako pieskovisko alebo jazierko. V prípade naplnenia kvetináča zeminou najprv osaďte nopovú fóliu s výstupkami k betónovým tvarovkám. TIP: Uvedený prvok je možné vyskladať aj pomocou prvkov Bradstone Milldale. V prípade naplnenia jaziarka vodou je nutné osadiť izoláciu a technológiu podľa doporučenia výrobcov jazierkovej technológie. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 35

38 Ohnisko Studňa ilustračný obrázok ilustračný obrázok Rozmer: ø 390 cm Formáty: Old Town kruh B ø 390 cm 1 ks Mountain Block plný blok klinovitý 28 ks Mountain Block krycia platňa klinovitá 27 ks Farby: žlto-sivá melírovaná pieskovcová Použité výrobky Semmelrock: Mountain Block plný blok klinovitý formát: 29,5 x 22,5 x 10 cm Mountain Block krycia platňa klinovitá formát: 30 x 22,5 x 25 x 4 cm Old Town kruh B Rozmer: ø cca 205 cm, výška 44 cm Formáty: Mountain Block plný blok klinovitý 84 ks Mountain Block krycia platňa klinovitá 20 ks Farby: žlto-sivá melírovaná Použité výrobky Semmelrock: Mountain Block plný blok klinovitý formát: 29,5 x 22,5 x 10 cm Mountain Block krycia platňa klinovitá formát: 30 x 22,5 x 25 x 4 cm Skladba: Skladba: 3. rad Skladbu tvorí 27 ks Mountain Block, krycia platňa klinovitá. 5. rad Skladbu tvorí 20 ks Mountain Block krycia platňa. 2. rad 1. rad Skladbu tvorí 28 ks Mountain Block, plný blok klinoviný. Skladbu tvorí Old Town kruh B. 4. rad 3. rad 2. rad Skladbu tvorí 21 ks Mountain Block plný blok klinovitý (z čoho je 1 ks prispôsobený rezaním v dôsledku zmenšenia priemeru kruhu). Skladbu tvorí 21 ks Mountain Block plný blok klinovitý (z čoho je 1 ks prispôsobený rezaním v dôsledku zmenšenia priemeru kruhu). Skladbu tvorí 21 ks Mountain Block plný blok klinovitý (z čoho je 1 ks prispôsobený rezaním v dôsledku zmenšenia priemeru kruhu). 1. rad Skladbu tvorí 21 ks Mountain Block plný blok klinovitý. TIP: Uvedený prvok je možné použiť aj ako dekoratívnu obruč okolo stromu. TIP: V prípade naplnenia kvetináča zeminou najprv osaďte nopovú fóliu s výstupkami k betónovým tvarovkám. 36 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

39 Lavička 1 Lavička 2 ilustračný obrázok ilustračný obrázok Rozmer: Formáty: Farby: 106 x 58,5 x 46 cm (D x Š x V) Madoc Z-blok Old Town Platňa 60/60 žlto-sivá melírovaná pieskovcová 18 ks 2 ks Rozmer: Formáty: Farby: 40 x 200 x 65 cm (D x Š x V) Travero múr základný prvok Travero krycia platňa pre múr béžová melírovaná Pozn: drevené prvky nie sú súčasťou dodávky. 14 ks 2 ks Použité výrobky Semmelrock: Použité výrobky Semmelrock: Madoc Z-blok formát: 58,5 x 10 x 14 cm Travero múr, základný prvok formát: 40 x 20 x 15 cm OldTown platňa formát: 60 x 60 x 3,8-4,4 cm Travero krycia platňa pre múr formát: 50 x 23 x 5 cm Skladba: Skladba: 4. rad 3. rad Skladbu tvorí 2 ks Old Town platne 60 x 60 cm. Skladbu tvorí 6 ks Madoc Z-blok. 5. rad 4. rad Skladbu tvorí 2 x 1 ks ks Travero krycia platňa pre múr. Skladbu tvorí 2 x 1 ks Travero základný prvok. Skladbu tvorí 2 x 2 ks Travero základný prvok. 2. rad Skladbu tvorí 6 ks Madoc Z-blok. 3. rad Skladbu tvorí 2 x 2 ks Travero základný prvok. 1. rad Skladbu tvorí 6 ks Madoc Z-blok. 2. rad 1. rad Skladbu tvorí 2 x 2 ks Travero základný prvok. TIP: Uvedený prvok je možné vyskladať aj pomocou prvkov Bradstone Milldale. TIP: K lavičke odporúčame použiť drevené dosky z tvrdého dreva v minimálnej hrúbke 3 cm. Drevené dosky je nutné ošetriť vhodným spôsobom proti poveternostným podmienkam. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 37

40 Kohútik Podstavec ilustračný obrázok ilustračný obrázok Rozmer: Formáty: Farby: 35 x 35 x 85 cm (D x Š x V) Travero múr prvok pre stĺp Travero krycia platňa pre stĺp béžová melírovaná Použité výrobky Semmelrock: 5 ks 2 ks Rozmer: 35 x 35 x 70 cm (D x Š x V) Formáty: Travero múr prvok pre stĺp 4 ks Travero krycia platňa pre stĺp 2 ks Farby: béžová melírovaná Použité výrobky Semmelrock: Travero múr, prvok pre stĺp formát: 30 x 30 x 15 cm Travero múr, prvok pre stĺp formát: 30 x 30 x 15 cm Travero krycia platňa pre stĺp formát: 35 x 35 x 5 cm Travero krycia platňa pre stĺp formát: 35 x 35 x 5 cm Skladba: Skladba: 7. rad Skladbu tvorí 1 ks Travero krycia platňa pre stĺp. 6. rad Skladbu tvorí 1 ks Travero krycia platňa pre stĺp. 6. rad 5. rad 4. rad 3. rad 2. rad 1. rad Skladbu tvorí 1 ks Travero múr, prvok pre stĺp s otvorom. Skladbu tvorí 1 ks Travero múr, prvok pre stĺp. Skladbu tvorí 1 ks Travero múr, prvok pre stĺp. Skladbu tvorí 1 ks Travero múr, prvok pre stĺp. Skladbu tvorí 1 ks Travero múr, prvok pre stĺp. Skladbu tvorí 1 ks Travero krycia platňa pre stĺp. 5. rad 4. rad 3. rad 2. rad 1. rad Skladbu tvorí 1 ks Travero múr, prvok pre stĺp. Skladbu tvorí 1 ks Travero múr, prvok pre stĺp. Skladbu tvorí 1 ks Travero múr, prvok pre stĺp. Skladbu tvorí 1 ks Travero múr, prvok pre stĺp. Skladbu tvorí 1 ks Travero krycia platňa pre stĺp. TIP: Vodoinštalačné práce doporučujeme zveriť do rúk odborníkom. Veľkosť predvŕtaného otvoru jednej tvarovky je predpripravený na vodoinštalačný materiál s priemerom 1/2. 38 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

41 Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 39

42 40

43 Inšpirácie 41

44 Atraktívne plochy okolo bazénov Dotvárate už jestvujúci priestor, a máte preto dané určité farebné či dispozičné obmedzenia? Alebo máte tú výhodu, že stojíte na začiatku nového tvorivého dobrodružstva a môžete si vyberať celkom slobodne? 42 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

45 Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 43

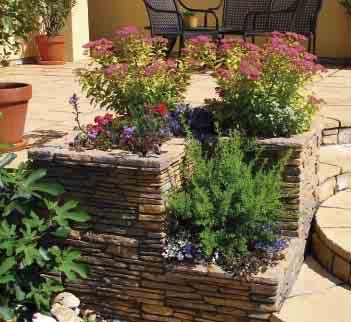

46 Dekoratívne prvky záhrady Cítite, že Vašej záhrade niečo chýba? Harmonickú atmosféru dokážu vyčariť rôzne záhradné prvky ako sú lavičky, podstavce, kvetináče, ohniská, studne a pod. 44 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

47 Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 45

48 Oživte záhradu schodiskom Schodisko prináša do Vašej záhrady novú dynamiku. Spojte jednotlivé úrovne rôznymi prechodmi a tešte sa z niečoho nového. 46 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

49 Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 47

50 Skrášlite si plochy okolo domu Charakter Vašej záhrady vyjadrujú najmä pekne upravené plochy, ktoré môžete optimálne doplniť rôznymi múrikmi, kvetináčmi a podobnými prvkami záhradnej architektúry. 48 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

51 Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 49

52 Vodné plochy v záhradke Malé vodné plochy sa čoraz častejšie stávajú súčasťou rodinných domov. Pri správnej voľbe jednotlivých prvkov získate oázu pokoja a oddychu. 50 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

53 Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 51

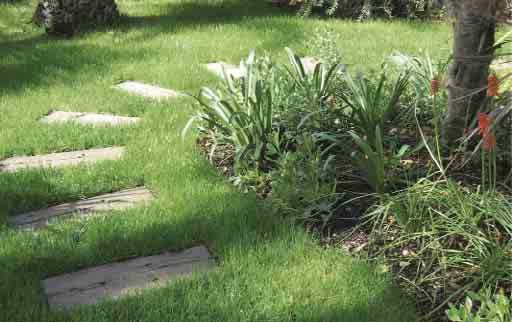

54 Záhradné chodníčky Zatraktívnite Vašu trávnatú plochu tvarovanými cestičkami, ktorými zároveň zamedzíte aj neželanému vyšliapaniu trávy. Zvoľte si napríklad nášľapné kamene alebo doskové platne k vytvoreniu nenáročného a elegantného chodníčka. 52 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

55 Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 53

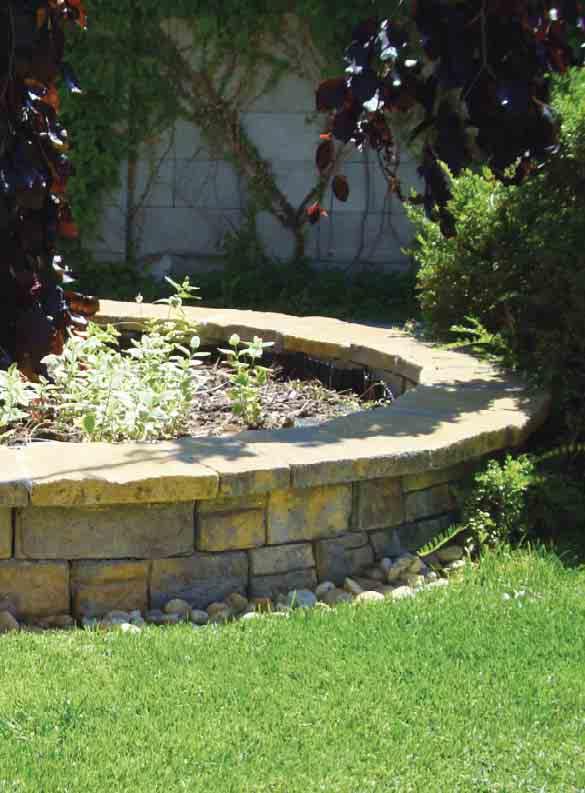

56 Zvýšené záhony Zvýšené záhony slúžia ako dekoračný prvok záhrady ale súčasne plnia aj praktickú funkciu. Môžete v nich pestovať Vaše obľúbené kvety, kríky alebo liečivé bylinky pohodlne postojačky a bez väčšej námahy. 54 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

57 Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 55

58 56

59 Prehľad výrobkov Bradstone 57

60 Charakteristika: štruktú a prirodzene zvetraného povrchu s nepravidelne lámanými hranami m azuvzdornosť a odolnosť voči soliam nie je po azdný Použitie: te asy, zimné a letné záhrady hodníčky vnútorné dvory estičky okolo domu o olo bazénov Farby: pies ovcová slon vinová ivo-zelená Old Town platne Hrúbka: 3,8 až 4,4 cm 6 formátov: základný balík = 3 ks 60 x 60 cm, 3 ks 60 x 45 cm, 9 ks 60 x 30 cm, Old Town nášľapná platňa 2 ks 45 x 45 cm, 56 x 42 x 3,7 cm 12 ks 45 x 30 cm, 6 ks 30 x 30 cm, 1 základný balík = 6,07 m 2 Predaj len v základných balíkoch so zmiešanými formátmi jednej farby. Old Town schod 45 x 35 x 10 cm Old Town bazénový lem základný prvok 45 x 30 x 4 cm Old Town bazénový lem rohový prvok 45 x 45 x 4 cm Old Town kruhy Kruh A malý kruh: ø 270 cm Kruh B veľký kruh: ø 390 cm Príslušenstvo: Rohový prvok Old Town štvorec Základný štvorec: 7,29 m 2 Doplnkový štvorec: 7,92 m 2 Old Town obrubník 51 x 16 x 12,5 cm Old Town roh 16 x 16 x 12,5 cm 58 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

61 Charakteristika: široké možnosti stvárnenia vďaka zosúladeným prvkom štruktúr vaný povrch m azuvzdornosť a odolnosť voči soliam nie je po azdný Použitie: s hody oh aničenia pozemku bo né lemovanie schodov záhradné chodníčky a cestičky okolo domu terasy le né a zimné záhrady o olo bazénov Farby: béž vá melírovaná Travero platňa 60 x 40 x 3,3-3,7 cm Travero platňa 40 x 40 x 3,3-3,7 cm Travero platňa 40 x 20 x 3,3-3,7 cm Travero platňa 20 x 20 x 3,3-3,7 cm Travero platňa 80 x 20 x cm Travero bazénový lem, základný prvok 60 x 30 x 3,5-3,7 cm Travero bazénový lem, rohový prvok 45 x 45 x 3,5-3,7 cm Travero múr, základný prvok 40 x 20 x 15 cm Travero múr, krycí prvok 40 x 20 x 15 cm Travero múr, polovičný prvok 20 x 20 x 15 cm Travero múr, prvok pre stĺp 30 x 30 x 15 cm Travero schod 40 x 35 x 15 cm Travero rohový schod 35 x 35 x 15 cm Travero krycia platňa pre múr 50 x 23 x 5 cm Travero krycia platňa pre stĺp 35 x 35 x 5 cm Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 59

62 Charakteristika: široké možnosti stvárnenia vďaka zosúladeným prvkom štruktúr vaný povrch m azuvzdornosť a odolnosť voči soliam nie je po azdný Použitie: te asy, zimné a letné záhrady hodníčky vnútorné dvory Farby: ivo-modrá Blue Lias platňa s drážkami 80 x 20 x 3,5 cm Blue Lias platne Hrúbka: 3,3 až 3,7 cm 5 formátov: Základný balík = 3 ks 80 x 60 cm, 4 ks 80 x 40 cm, 3 ks 60 x 60 cm, 9 ks 60 x 40 cm, 4 ks 40 x 40 cm, 1 základný balík = 6,60 m 2 Predaj len v základných balíkoch so zmiešanými formátmi. Blue Lias obklad, plný prvok 29 x 9 x 2 cm Blue Lias obklad, polovičný prvok 14,5 x 8,9 x 2 cm Blue Lias obklad, T-prvok 58 x 18 x 2 cm Blue Lias obrubník 45 x 15 x 15 cm Charakteristika: široké možnosti stvárnenia vďaka zosúladeným prvkom štruktúr vaný povrch m azuvzdornosť a odolnosť voči soliam nie je po azdný Farby: ivá melírovaná Milldale platne Hrúbka: 3,8 až 4,2 cm 3 formáty: základný balík = 4 ks 60 x 60 cm, 22 ks 60 x 30 cm, 10 ks 30 x 30 cm, 1 základný balík = 6,30 m 2 Predaj len v základných balíkoch so zmiešanými formátmi. Použitie: s hody bo né lemovanie schodov záhradné chodníčky a cestičky okolo domu terasy le né a zimné záhrady o olo bazénov Milldale Z-blok 58,5 x 10 x 14 cm Milldale výplňový blok 11 x 10 x 7 cm Milldale krycia platňa 47,5 x 12,5 x 4 cm Milldale dekoračná platňa 60 x 15 x 4 cm Milldale krycia platňa stĺpiková 60 x 60 x 4 cm 60 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

63 Charakteristika: štruktúr vaný povrch so sieťovaným výzorom m azuvzdornosť a odolnosť voči soliam nie je po azdný Použitie: te asy, zimné a letné záhrady hodníčky vnútorné dvory záhradné chodníčky a cestičky okolo domu terasy le né a zimné záhrady o olo bazénov Farby: béž vá melírovaná modro-čier a Woven platňa 45,5 x 25,3 x 4 cm Woven malý prvok 10 x 10 x 4 cm Pokládkový vzor Woven Charakteristika: odolnos voči UV žiareniu m azuvzdornosť a odolnosť voči soliam, veľká rozmanitosť tvorby vzorov vďaka navzájom zosúladeným prvkom ombinovateľné s inými výrobkami BRADSTONE nie je vhodné na pojazd osobnými automobilmi Použitie: terasy zimné záhrady o olie bazénov záhradné chodníčky a cestičky okolo domu vnútorné dvory hodníky a pod. Farby: bor vicová Dosková platňa - polmesiac Ø 50 cm Dosková platňa - rovný vzor 45 x 45 x 4 cm Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 61

64 Charakteristika: štruktú a prirodzene zvetralého povrchu s nepravidelne lámanými hranami odolnos voči UV žiareniu m azuvzdornosť a odolnosť voči soliam, ombinovateľné s inými výrobkami BRADSTONE nie je vhodné na pojazd osobnými automobilmi Použitie: terasy zimné záhrady o olie bazénov záhradné chodníčky a cestičky okolo domu vnútorné dvory hodníky a pod. Farby: anti ká hnedá Podvalová platňa 60 x 25 x 4 cm Charakteristika: možnos spájania nasucho (max. do výšky 60 cm) o ubené bloky pre bezpečné spojenie štruktú a prirodzene zvetraného povrchu s nepravidelne lámanými hranami široké možnosti stvárnenia vďaka zosúladeným prvkom m azuvzdornosť a odolnosť voči soliam Použitie: terasy so le bo né terasové múriky vyvýšené kvetinové záhony níz e oporné múriky Farby: žlto- ivá melírovaná Mountain Block plný blok klinovitý 29,5 x 22,5 x 10 cm Mountain Block štiepateľný blok 29,5 x 22,5 x 10 cm Mountain Block rohový prvok 29,5 x 22,5 x 10 cm Mountain Block krycia platňa klinovitá 30 x 22,5 x 25 x 4 cm 62 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

65 Charakteristika: výzor prírodného kameňa štruktú a prirodzene zvetraného povrchu s nepravidelne lámanými hranami široké možnosti stvárnenia vďaka zosúladeným prvkom m azuvzdornosť a odolnosť voči soliam nie je po azdný Použitie: terasy so le bo né terasové múriky vyvýšené kvetinové záhony níz e oporné múriky kvetiná e a pod. Farby: žlto- ivá melírovaná Madoc Z-blok 58,5 x 10 x 14 cm Madoc výplňový blok 11 x 10 x 7 cm Madoc krycia platňa 47,5 x 12,5 x 4 cm Madoc dekoračná platňa 60 x 15 x 4 cm Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na 63

66 64 Výrobca si vyhradzuje právo na technické zmeny a farebné odchýlky. Za tlačové chyby, nepreberáme zodpovednosť. Farebné odchýlky produktov, zobrazených v katalógu sú podmienené technológiou tlače a nie sú dôvodom na reklamáciu.

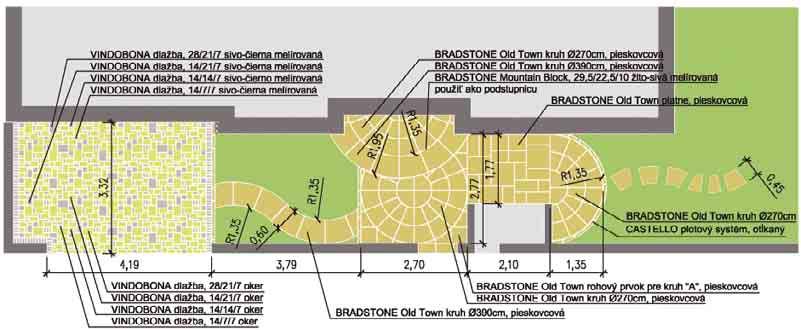

67 Grafický návrh plochy Ak si chcete urobiť obraz Vašej plánovanej dláždenej plochy z našich výrobkov, firma Semmelrock Vám ponúka službu grafického návrhu plochy v programe AutoCAD. V prípade záujmu kontaktujte našich kolegov na technickom poradenstve. Pre vytvorenie návrhu je potrebné nám dodať nasledovné podklady: pôdo ys, náčrt domu, objektu s rozmermi zakreslené vstupy do domu, garáže, na terasu a pod. informá ie o farbe fasády, strechy, sokla a pod. prípadne zopár fotografií z okolia domu, objektu a a záver Vašu predstavu realizácie. Ďalšie možnosti použitia ako aj pokládkové vzory nájdete na
