AGROTRON TTV

Transkript

1 AGROTRON TTV INOVACE S ROZUMEM

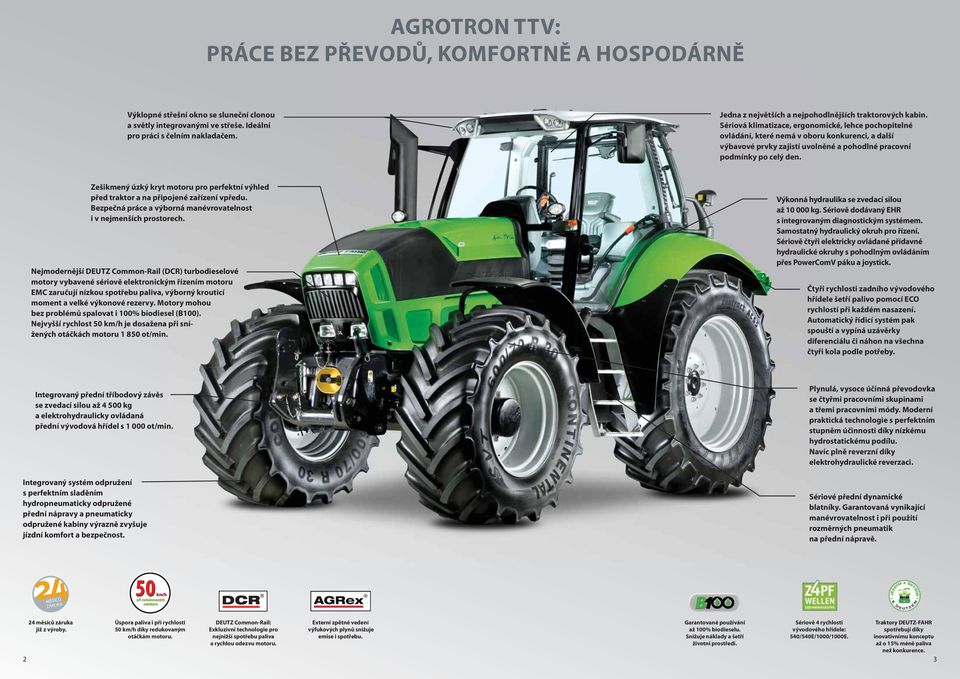

2 AGROTRON TTV: PRÁCE BEZ PŘEVODŮ, KOMFORTNĚ A HOSPODÁRNĚ Výklopné střešní okno se sluneční clonou a světly integrovanými ve střeše. Ideální pro práci s čelním nakladačem. Jedna z největších a nejpohodlnějších traktorových kabin. Sériová klimatizace, ergonomické, lehce pochopitelné ovládání, které nemá v oboru konkurenci, a další výbavové prvky zajistí uvolněné a pohodlné pracovní podmínky po celý den. Zešikmený úzký kryt motoru pro perfektní výhled před traktor a na připojené zařízení vpředu. Bezpečná práce a výborná manévrovatelnost i v nejmenších prostorech. Nejmodernější DEUTZ Common-Rail (DCR) turbodieselové motory vybavené sériově elektronickým řízením motoru EMC zaručují nízkou spotřebu paliva, výborný krouticí moment a velké výkonové rezervy. Motory mohou bez problémů spalovat i 100% biodiesel (B100). Nejvyšší rychlost 50 km/h je dosažena při snížených otáčkách motoru ot/min. Výkonná hydraulika se zvedací silou až kg. Sériově dodávaný EHR s integrovaným diagnostickým systémem. Samostatný hydraulický okruh pro řízení. Sériově čtyři elektricky ovládané přídavné hydraulické okruhy s pohodlným ovládáním přes PowerComV páku a joystick. Čtyři rychlosti zadního vývodového hřídele šetří palivo pomocí ECO rychlostí při každém nasazení. Automatický řídicí systém pak spouští a vypíná uzávěrky diferenciálu či náhon na všechna čtyři kola podle potřeby. Integrovaný přední tříbodový závěs se zvedací silou až kg a elektrohydraulicky ovládaná přední vývodová hřídel s ot/min. Integrovaný systém odpružení s perfektním sladěním hydropneumaticky odpružené přední nápravy a pneumaticky odpružené kabiny výrazně zvyšuje jízdní komfort a bezpečnost. Plynulá, vysoce účinná převodovka se čtyřmi pracovními skupinami a třemi pracovními módy. Moderní praktická technologie s perfektním stupněm účinnosti díky nízkému hydrostatickému podílu. Navíc plně reverzní díky elektrohydraulické reverzaci. Sériové přední dynamické blatníky. Garantovaná vynikající manévrovatelnost i při použití rozměrných pneumatik na přední nápravě. MĚSÍCŮ ZÁRUKA 50 km/h 24 měsíců záruka Úspora paliva i při rychlosti DEUTZ Common-Rail: Externí zpětné vedení Garantované používání Sériově 4 rychlosti Traktory DEUTZ-FAHR již z výroby. 50 km/h díky redukovaným Exkluzivní technologie pro výfukových plynů snižuje až 100% biodieselu. vývodového hřídele: spotřebují díky otáčkám motoru. nejnižší spotřebu paliva emise i spotřebu. Snižuje náklady a šetří 540/540E/1000/1000E. inovativnímu konceptu a rychlou odezvu motoru. životní prostředí. až o 15% méně paliva než konkurence. 2 3

3 MOTORY DEUTZ: SÍLA A HOSPODÁRNOST PŘINÁŠÍ RADOST Výhody Silné, hospodárné a spolehlivé motory DEUTZ se systémem vstřikování Common-Rail (DCR), 4-ventilovou technikou a plně elektronickým řízením motoru EMC (Electronic Motor Control) Díky inovativnímu systému DEUTZ Power Control (DPC) nabízejí tyto motory ideální sílu a hospodárnost při každém pracovním nasazení DCR vysokotlaké vstřikování s tlakem až barů zajišťuje okamžitou odezvu motoru a přitom nízkou spotřebu Externí recirkulace výfukových plynů snižuje emise oxidu dusíku a výskyt mikročástic ve výfukových plynech a zároveň výrazně přispívá ke snížení spotřeby Vzduchový filtr s odsavačem hrubých nečistot prodlužuje interval údržby a snižuje tím náklady na údržbu DEUTZ-FAHR je první výrobce, který již z výroby garantuje plnou kompatibilitu motorů se 100% biodieselem a zároveň poskytuje garanci 24 měsíců. Drahé přestavby tak odpadají. Hned od prvního výjezdu můžete šetřit DEUTZ Power Control (DPC) P (kw) M (Nm) DPC výkon v závislosti na zatížení motoru DPC JMENOVITÝ VÝKON n (rpm) Inovativní technologie DPC dodává v závislosti na zatížení motoru neustále ten nejvyšší ale zároveň pro spotřebu nejvýhodnější výkon. Tak je zajištěn vysoký krouticí moment, rychlá odezva motoru a dostatek tažné síly i v nejtěžších podmínkách. Nízká spotřeba paliva Spotřeba paliva + Běžný motor DEUTZ motor 39 % Čtyři ventily v každém válci a vstřikovací trysky se sedmi otvory zajišťují perfektní spálení paliva. Silný, hospodárný a šetrný k životnímu prostředí Vyrábět motory umí kde kdo. To pravé umění je ale vyrábět motory, které mají sílu, jsou hospodárné, splňují veškeré předepsané normy a ještě navíc udávají trendy v oboru. Filozofie motorů DEUTZ se dá shrnout do jednoho hesla: Silné, úsporné a šetrné k životnímu prostředí. Naše motory jsou vyvinuty přímo pro potřeby zemědělství DEUTZ-FAHR přitom sází na celou řadu inteligentních technologií, které se starají o zvýšení výkonu, snížení spotřeby a škodlivých emisí. Biodiesel je pouze jedna z možností, jak se k tomuto problému postavit km/h A právě tolik různorodé nasazení strojů v zemědělství vyžaduje speciální znalosti a dlouholetou zkušenost v konstrukci motorů. Jedno pravidlo ale platí bezesporu pro všechny: Výkon musí Snížení spotřeby paliva o 12 % být k dispozici, kdykoliv ho potřebujete, ale zároveň s ním je třeba myslet na spotřebu. To, co Vám může znít paradoxně, se inženýrům z firmy DEUTZ-FAHR podařilo s inovativním systémem DPC (DEUTZ Power Control). Díky kombinaci plně elektronického řízení motoru (EMC) a DEUTZ Common-Rail systému vstřikování paliva (DCR) se podařilo vytvořit zvláště výkonný a efektivní systém řízení motoru. Silný, robustní, úsporný Vysoce technologicky vyspělé šestiválce DEUTZ v Agrotronu TTV jsou v základu vybaveny inovativní technologií DEUTZ Common-Rail (DCR). A díky DPC se tyto motory vyznačují konstantním výkonem a vysokým navýšením krouticího momentu. Obsluha tak může nerušeně pracovat, jelikož motor má stále dostatečnou výkonovou rezervu, - 44 % + Celková účinnost rychle reaguje na povely a přesto na konci dne překvapí příjemnou spotřebou. Zvláštní výhoda, kterou pocítíte hlavně v běžné dopravě, jsou snížené otáčky motoru na ot/min při rychlosti 50 km/h, ve kterých klesá spotřeba paliva na minimum. Tichý v kabině i venku Stejně tak jako spotřebě byla velká pozornost věnována i hladině hluku. Již při konstrukci motoru se zkoumají případné zdroje hluku s cílem eliminovat nebo alespoň výrazně minimalizovat jejich vliv. Díky správně navržené klikové skříni, velmi přesnému dávkování paliva, spolehlivému Waste-Gate turbodmychadlu a pružnému napojení sání a výfukového potrubí je většina nepříjemného hluku eliminována již v místě případného vzniku. 5

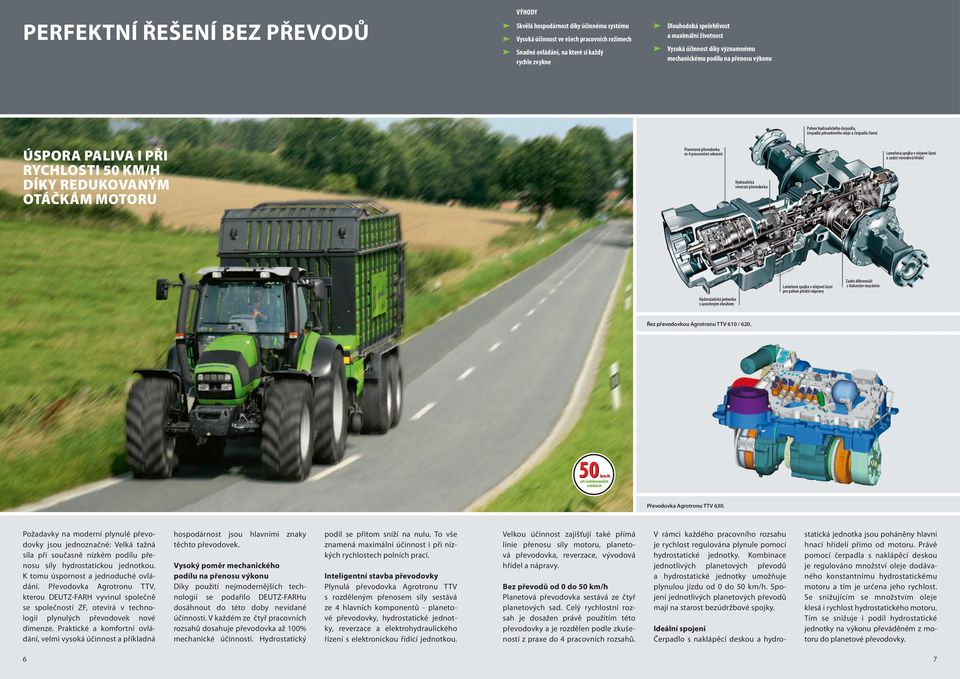

4 PERFEKTNÍ ŘEŠENÍ BEZ PŘEVODŮ Výhody Skvělá hospodárnost díky účinnému systému Vysoká účinnost ve všech pracovních režimech Snadné ovládání, na které si každý rychle zvykne Dlouhodobá spolehlivost a maximální životnost Vysoká účinnost díky významnému mechanickému podílu na přenosu výkonu Pohon hydraulického čerpadla, čerpadla převodového oleje a čerpadla řízení Úspora paliva i při rychlosti 50 km/h díky redukovaným otáčkám motoru Planetová převodovka se 4 pracovními sekcemi Lamelová spojka v olejové lázni a zadní vývodová hřídel Hydraulická reverzní převodovka Lamelová spojka v olejové lázni pro pohon přední nápravy Zadní diferenciál s tlakovým mazáním Hydrostatická jednotka s uzavřeným okruhem Řez převodovkou Agrotronu TTV 610 / km/h Převodovka Agrotronu TTV 630. Požadavky na moderní plynulé převodovky jsou jednoznačné: Velká tažná síla při současně nízkém podílu přenosu síly hydrostatickou jednotkou. K tomu úspornost a jednoduché ovládání. Převodovka Agrotronu TTV, kterou DEUTZ-FARH vyvinul společně se společností ZF, otevírá v technologii plynulých převodovek nové dimenze. Praktické a komfortní ovládání, velmi vysoká účinnost a příkladná 6 hospodárnost jsou hlavními znaky těchto převodovek. Vysoký poměr mechanického podílu na přenosu výkonu Díky použití nejmodernějších technologií se podařilo DEUTZ-FARHu dosáhnout do této doby nevídané účinnosti. V každém ze čtyř pracovních rozsahů dosahuje převodovka až 100% mechanické účinnosti. Hydrostatický podíl se přitom sníží na nulu. To vše znamená maximální účinnost i při nízkých rychlostech polních prací. Inteligentní stavba převodovky Plynulá převodovka Agrotronu TTV s rozděleným přenosem síly sestává ze 4 hlavních komponentů - planetové převodovky, hydrostatické jednotky, reverzace a elektrohydraulického řízení s elektronickou řídicí jednotkou. Velkou účinnost zajišťují také přímá linie přenosu síly motoru, planetová převodovka, reverzace, vývodová hřídel a nápravy. Bez převodů od 0 do 50 km/h Planetová převodovka sestává ze čtyř planetových sad. Celý rychlostní rozsah je dosažen právě použitím této převodovky a je rozdělen podle zkušeností z praxe do 4 pracovních rozsahů. V rámci každého pracovního rozsahu je rychlost regulována plynule pomocí hydrostatické jednotky. Kombinace jednotlivých planetových převodů a hydrostatické jednotky umožňuje plynulou jízdu od 0 do 50 km/h. Spojení jednotlivých planetových převodů mají na starost bezúdržbové spojky. Ideální spojení Čerpadlo s naklápěcí deskou a hydro- statická jednotka jsou poháněny hlavní hnací hřídelí přímo od motoru. Právě pomocí čerpadla s naklápěcí deskou je regulováno množství oleje dodávaného konstantnímu hydrostatickému motoru a tím je určena jeho rychlost. Se snižujícím se množstvím oleje klesá i rychlost hydrostatického motoru. Tím se snižuje i podíl hydrostatické jednotky na výkonu převáděném z motoru do planetové převodovky. 7

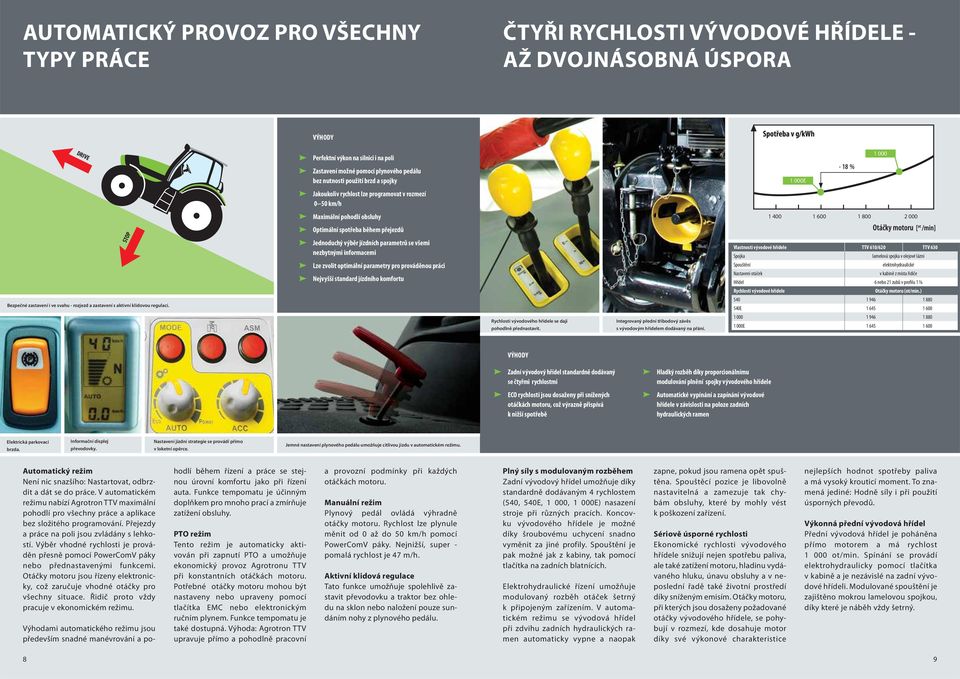

5 AUTOMATICKÝ PROVOZ PRO VŠECHNY TYPY PRÁCE ČTYŘI RYCHLOSTI VÝVODOVÉ HŘÍDELE - AŽ DVOJNÁSOBNÁ ÚSPORA DRIVE Perfektní výkon na silnici i na poli Zastavení možné pomocí plynového pedálu bez nutnosti použití brzd a spojky EE - 18 % Jakoukoliv rychlost lze programovat v rozmezí 0 50 km/h Maximální pohodlí obsluhy Optimální spotřeba během přejezdů STOP Jednoduchý výběr jízdních parametrů se všemi nezbytnými informacemi Vlastnosti vývodové hřídele TTV 610/620 TTV 630 Spojka lamelová spojka v olejové lázni Spouštění elektrohydraulické Nastavení otáček v kabině z místa řidiče Hřídel 6 nebo 21 zubů v profilu Rychlosti vývodové hřídele Otáčky motoru (ot/min.) E E Lze zvolit optimální parametry pro prováděnou práci Nejvyšší standard jízdního komfortu Bezpečné zastavení i ve svahu - rozjezd a zastavení s aktivní klidovou regulací. Rychlosti vývodového hřídele se dají pohodlně přednastavit. Integrovaný přední tříbodový závěs s vývodovým hřídelem dodávaný na přání. Zadní vývodový hřídel standardně dodávaný se čtyřmi rychlostmi ECO rychlosti jsou dosaženy při snížených otáčkách motoru, což výrazně přispívá k nižší spotřebě Hladký rozběh díky proporcionálnímu modulování plnění spojky vývodového hřídele Automatické vypínání a zapínání vývodové hřídele v závislosti na poloze zadních hydraulických ramen Elektrická parkovací brzda. Informační displej převodovky. Nastavení jízdní strategie se provádí přímo v loketní opěrce. Jemné nastavení plynového pedálu umožňuje citlivou jízdu v automatickém režimu. Automatický režim Není nic snazšího: Nastartovat, odbrzdit a dát se do práce. V automatickém režimu nabízí Agrotron TTV maximální pohodlí pro všechny práce a aplikace bez složitého programování. Přejezdy a práce na poli jsou zvládány s lehkostí. Výběr vhodné rychlosti je prováděn přesně pomocí PowerComV páky nebo přednastavenými funkcemi. Otáčky motoru jsou řízeny elektronicky, což zaručuje vhodné otáčky pro všechny situace. Řidič proto vždy pracuje v ekonomickém režimu. Výhodami automatického režimu jsou především snadné manévrování a pohodlí během řízení a práce se stejnou úrovní komfortu jako při řízení auta. Funkce tempomatu je účinným doplňkem pro mnoho prací a zmírňuje zatížení obsluhy. PTO režim Tento režim je automaticky aktivován při zapnutí PTO a umožňuje ekonomický provoz Agrotronu TTV při konstantních otáčkách motoru. Potřebné otáčky motoru mohou být nastaveny nebo upraveny pomocí tlačítka EMC nebo elektronickým ručním plynem. Funkce tempomatu je také dostupná. Výhoda: Agrotron TTV upravuje přímo a pohodlně pracovní a provozní podmínky při každých otáčkách motoru. Manuální režim Plynový pedál ovládá výhradně otáčky motoru. Rychlost lze plynule měnit od 0 až do 50 km/h pomocí PowerComV páky. Nejnižší, super - pomalá rychlost je 47 m/h. Aktivní klidová regulace Tato funkce umožňuje spolehlivě zastavit převodovku a traktor bez ohledu na sklon nebo naložení pouze sundáním nohy z plynového pedálu. Plný síly s modulovaným rozběhem Zadní vývodový hřídel umožňuje díky standardně dodávaným 4 rychlostem (540, 540E, 1 000, 1 000E) nasazení stroje při různých pracích. Koncovku vývodového hřídele je možné díky šroubovému uchycení snadno vyměnit za jiné profily. Spouštění je pak možné jak z kabiny, tak pomocí tlačítka na zadních blatnících. Elektrohydraulické řízení umožňuje modulovaný rozběh otáček šetrný k připojeným zařízením. V automatickém režimu se vývodová hřídel při zdvihu zadních hydraulických ramen automaticky vypne a naopak zapne, pokud jsou ramena opět spuštěna. Spouštěcí pozice je libovolně nastavitelná a zamezuje tak chybám obsluhy, které by mohly vést k poškození zařízení. Sériově úsporné rychlosti Ekonomické rychlosti vývodového hřídele snižují nejen spotřebu paliva, ale také zatížení motoru, hladinu vydávaného hluku, únavu obsluhy a v neposlední řadě také životní prostředí díky sníženým emisím. Otáčky motoru, při kterých jsou dosaženy požadované otáčky vývodového hřídele, se pohybují v rozmezí, kde dosahuje motor díky své výkonové charakteristice nejlepších hodnot spotřeby paliva a má vysoký krouticí moment. To znamená jediné: Hodně síly i při použití úsporných převodů. Výkonná přední vývodová hřídel Přední vývodová hřídel je poháněna přímo motorem a má rychlost ot/min. Spínání se provádí elektrohydraulicky pomocí tlačítka v kabině a je nezávislé na zadní vývodové hřídeli. Modulované spouštění je zajištěno mokrou lamelovou spojkou, díky které je náběh vždy šetrný. 8 9

6 MAXIMÁLNÍ HYDRAULICKÝ VÝKON PRO JAKOUKOLIV PRÁCI Vysoká provozní účinnost Load-Sensing hydraulické čerpadlo s velkým objemem Olej je dodáván, pouze je-li potřeba Snadné a efektivní připojení a ovládání externích nástrojů Snížené tepelné zatížení hydraulického systému a převodovky Možnost ovládání až 7 přídavných hydraulických okruhů. Ovládání zadních hydraulických ramen pomocí tlačítek na zadním blatníku. Power Beyond vývody Agrotronu TTV. Přehledné očíslování vývodů hydraulických okruhů. Load-Sensing jako standard Agrotron TTV je standardně dodáván s Load-Sensing hydraulickým systémem s průtokovou kapacitou čerpadla až 160 l/min a tlakem v systému 200 bar. Hydraulický systém využívá axiální pístové čerpadlo s variabilním průtokem, které dodává olej podle potřeby připojených zařízení. Vynikající tlumení Během rychlých přejezdů mohou kmity způsobené neseným nářadím způsobovat poskakování stroje po vozovce, což má značně negativní efekt na jízdní bezpečnost a komfort. Pokud je aktivní vibrační tlumení (automaticky od 8 km/h), jsou vibrace detekovány elektronickými čidly a kompenzovány rychlou protiakcí Powerlift. Vysoká zdvihací síla Robustní zdvihací pístnice dodávají ohromnou zdvihací sílu až kg. Rychlé a bezpečné připojení a odpojení nářadí je možné provést pomocí externích tlačítek na zadním blatníku. Elektronicky ovládaná zadní hydraulická ramena Agrotron TTV je vybaven elektronicky ovládanými zadními rameny (EHR). Jejich funkce jsou neustále sledovány integrovaným diagnostickým systémem (ECU). Počáteční nastavení zadního závěsu se provádí pomocí barevně rozlišených ovladačů umístěných na snadno dosažitelném panelu. Integrovaný diagnostický systém ECU pak automaticky monitoruje následující funkce: Silovou, polohovou nebo smíšenou regulaci, dále nastavení hloubky a též plovoucí pozici zadních ramen. Zdvihání a spouštění je integrováno na PowerComV páce. Externí ovládání Speciální nástroje, které musí pracovat při specifické hloubce nebo výšce, mohou být sledovány externím elektronickým připojením. Hydraulické rychlospojky vnějšího hydraulického okruhu Agrotron TTV je sériově vybaven čtyřmi hydraulickými okruhy, kde každý má čtyři funkce. Všechny lze uzamknout ve zvednuté nebo plovoucí pozici a také použít jako jedno či dvoucestné. Každý okruh má samostatné ovládání průtoku. Výsledkem je, že každý nástroj dostává přesně takové množství oleje, jaké je požadováno. Ovládací prvky jsou barevně odlišeny a přiděleny jednotlivým hydraulickým okruhům. Všechny hydraulické okruhy na zadní straně jsou vybaveny rychlospojkami a záchytnou nádržkou na olej. S ovládací pákou máte možnost ovládat dva vnější hydraulické okruhy najednou. Můžete například zvednout čelní nakladač a ve stejnou dobu obsluhovat vidle. Power Beyond Nástroj lze připojit, pokud je jeho hydraulický systém vybaven vedením LS. Pracovním strojům jako jsou sklízeče brambor, sběrače píce nebo pneumatické sečky tak může být dodáván požadovaný nebo nepřetržitý průtok oleje přímo z čerpadla

7 VÝBORNÝ PODVOZEK A PŘESNÉ ŘÍZENÍ Robustní přední náprava s velmi vysokou nosností a světlou výškou Spolehlivá aktivace a deaktivace pohonu všech čtyř kol a uzávěrky diferenciálů za všech situací Zdokonalení jízdní bezpečnosti a zvýšení jízdního komfortu ASM zabraňuje provozním chybám, snižuje stres řidiče a zajišťuje konstantní trakci Odpružení snižuje nežádoucí vibrace Automatické přizpůsobení odpružení pracovním podmínkám stroje Posunuté těžiště dopředu Uzavřený, bezúdržbový systém odpružení Vysoká reakční rychlost NEJVYŠŠÍ JÍZDNÍ KOMFORT I PŘI 50 KM/H DÍKY INTEGROVANÉMU KONCEPTU ODPRUŽENÍ Exkluzivní odpružení - vzduchem odpružená kabina. Výkyvný úhel nápravy 22 Délka pružení +/- 45 mm Pohodlné a bezpečné hydropneumatické odpružení přední nápravy u Agrotronu TTV. Robustní přední náprava, pohon předních kol a velký úhel zatáčení pro maximální manévrovatelnost to jsou důležité předpoklady traktoru. Pohon všech čtyř kol a uzávěrky diferenciálu se 100% uzamčením obou náprav lze aktivovat či deaktivovat dotykem příslušného tlačítka. Příslušné provozní podmínky jsou zobrazeny na displeji infocentra. Všechny spojky s dlouhou životností a uzávěrky jsou v olejové lázni a mohou být aktivovány nebo deaktivovány v případě prokluzu. Pohon všech čtyř kol je zapojen automaticky při brzdění. Všechna čtyři kola jsou bezpečně brzděna mokrými diskovými brzdami. Bezproblémové řízení Systém řízení jaký by měl být přesný, bezproblémový a spolehlivý. Můžete používat velká přední kola nebo dvoumontáž. Vždy získáváte skvělou manévrovatelnost s úhlem natočení předních kol 52 s předními dynamickými blatníky. Komfortní odpružení Pro podstatné zvýšení bezpečnosti a komfortu je Agrotron TTV vybaven ve standardu hydro-pneumatickým odpružením přední nápravy. Díky tomuto systému se výrazně zvyšuje bezpečnost i pohodlnost traktoru. Mimoto má odpružení přední nápravy pozitivní vliv na těžiště traktoru a jeho průjezdnost. Přední náprava je u Agrotronu TTV ukotvena v odpruženém kyvném uložení. Toto uložení je pak upevněno na přední nápravě a odpruženo pomocí dvou hydraulických tlumičů. Výkyv nápravy a úhel řízení tak nejsou odpružením ovlivněny a jsou vzájemně nezávislé. Tímto systémem je tak možné efektivně pohltit velkou část nárazů. Mechanické odpružení kabiny Pro výrazné omezení negativní zátěže obsluhy nabízí Agrotron TTV mechanické odpružení kabiny jako standard. Vibrace jsou sníženy o třetinu a ohrožení zdraví, způsobené otřesy, je tím značně omezeno. Pneumatické odpružení kabiny Vzduchem odpružená kabina s kontrolou zatížení zajišťuje maximální komfort. Vzduch je dodáván ze vzduchového systému traktoru. Bez ohledu na zatížení kabiny je úroveň odpružení vždy +/- 40 mm a vibrace jsou značně omezeny dokonce i při nižších rychlostech. Čím rychlejší jízda, tím více se projevuje progresivní efekt odpružení kabiny. Pneumatické odpružení poskytuje výjimečné pohodlí, srovnatelné s moderními kabinami nákladních vozů. Díky perfektní koordinaci odpružení přední nápravy, kabiny a sedadla řidiče nabízí Agrotron TTV nesrovnatelný jízdní komfort. Na přání je také možné dodat hydraulické odpružení kabiny s možností individuálního nastavení tvrdosti jejího odpružení. Ovládání hnacího ústrojí Automatické ovládání hnacího ústrojí (ASM) odstraňuje nutnost opakovaného aktivování uzávěrek diferenciálu a pohonu všech čtyř kol. ASM automaticky kontroluje tyto funkce dle potřeby, v závislosti na úhlu zatáčení a pojezdové rychlosti. Při otáčení na souvrati se uzávěrka diferenciálu automaticky uvolní a umožní ostré zatáčení, znovuzapojení při narovnání kol zajišťuje maximální trakci, snižuje poškození půdní struktury, poskytuje vysoký stupeň obslužného pohodlí a bezpečnosti i v nejtvrdších podmínkách. Automatické ovládání zapojení pohonu všech čtyř kol je závislé na rychlosti

8 KABINA, KTEROU SI ZAMILUJETE Velká prosklená plocha 6,5 m 2, panoramatický výhled 320 Integrované pracovní osvětlení pro dostatek světla při práci Prosklená střecha kabiny nabízí výborný výhled při práci s čelním nakladačem Přetlaková kabina se dvěma filtry proti prachu a znečištění Snížená úroveň hluku vzhledem k důslednému tlumení hluku pojezdového ústrojí a kabiny Kabelové vedení pro nářadí při zavřeném zadním okně Prodloužená střecha kabiny pro lepší zastínění, účinná ochrana proti dešti při otevřených dveřích a oknech Přepínání přívodu venkovního vzduchu a recirkulace vzduchu v kabině Přední a zadní okna jsou výklopná (u Agrotronu TTV 630 pouze zadní okno). K tomu je sériově dodáváno velké střešní okno. Bezpečný vstup Vstup a výstup do prostorné kabiny Agrotronu TTV je snadný a praktický. Bezpečnost zajišťují pozinkované protiskluzové schůdky se dvěma madly po celé jejich délce, doširoka otevíratelné dveře a dobře uchopitelné kliky. Dobré osvětlení Po otevření dveří jsou kabina a vstupní prostor automaticky osvětleny, takže za tmy můžete bezpečně nastoupit i vystoupit. Venku lze osvětlit prostor o více než 500 m 2 pomocí 10 silných pracovních světel. Ty umožňují bezpečné a jasné podmínky pro noční práci. Perfektní izolace hluku Agrotron TTV je jedničkou v odhlučnění. Se sníženou úrovní hluku kabiny pod 72 db (A) je Agrotron jedním z nejtišších traktorů ve své třídě. Těchto mimořádně příznivých hodnot je dosaženo základními konstrukčními prvky, jako jsou monobloková kabina, motory s nízkou hlučností a důsledné vyloučení prvků přenášejících hluk do kabiny. Izolační přepážka za motorem také snižuje hlučnost. Bezpečná a prostorná Standard představuje sklápěné sedadlo spolujezdce s madlem pro vyšší bezpečnost, které je perfektně integrováno do kabiny. V opěradle je přihrádka na dokumenty. 14 S viditelností více než 320 má řidič bezpečný výhled na vše kolem. Výklopné střešní okno se dá kdykoliv zatáhnout roletou.

9 VŠE PO RUCE Rychlé a snadné nastavení provozních sekvencí všechny ovládací prvky jsou logicky uspořádány Jednoduché rozpoznání správných tlačítek díky rozdílnému barevnému provedení Bezpečné a rychlé ovládání jednou rukou Bezpečnostní funkce zabraňují nesprávnému použití Pohodlné a bezpečné pracovní podmínky díky intuitivnímu ovládání pákou PowerComV Existuje mnoho konceptů ovládání. Ale jen málo z nich je jednoduchých, pochopitelných a v praxi snadno použitelných. Proto byl během vývoje Agratronu TTV dán zvláštní důraz na funkčnost a jednoduchost pro obsluhu. Každý řidič Agrotronu TTV by měl být schopen po krátkém seznámení se strojem používat traktor prakticky a spolehlivě bez zvláštních školení. Všechny hlavní funkce traktoru jsou zkombinovány v ergonomicky navržené ovládací páce PowerComV zrychlení, zpomalení, ovládání zadního hydraulického závěsu, hydraulické okruhy, ovládání převodovky a nastavení tempomatu. To znamená, že řidič může obsluhovat a ovládat všechny funkce pomocí jedné ruky. Výhody jsou zřejmé úspora času, bezpečnost a rychlé reakce díky intuitivnímu ovládání. Multifunkční loketní opěrka Všechny důležité ovládací prvky, například časové a průtokové nastavení hydraulických okruhů, řízení hnacího ústrojí (ASM), ovládání paměti otáček motoru a ruční plyn, jsou integrovány do pravé opěrky ruky. Vypínače a ovladače jsou uspořádány dle jejich priority a lze je snadno rozpoznat díky jejich individuálnímu tvaru a barvě. Výšku a vzdálenost opěrky lze nastavit tak, aby vyhovovala každé ruce a značně zlepšovala komfort obsluhy. Osvícené ovládací prvky jsou dobře viditelné i při noční práci PowerComV páka s funkcí Comfortip 2 Tempomat 3 Reverzace 4 Hydraulický okruh 1 5 Hydraulický okruh 2 6 Ovládání hydraulických ramen zvedání/ klesání/zastavení/aktivace EHR/rychlozdviž 7 Elektronické řízení motoru EMC 8 Ruční plyn 9 Řazení neutrálu převodovky 10 Uzávěrka diferenciálu 11 Pohon přední nápravy 12 Joystick pro ovládání hydraulických okruhů 3 a 4 13 Pojezdový management ASM 14 Odpružení přední nápravy 15 Změna režimu převodovky Auto/Man/PTO 16 Nastavení akcelerace 17 Nastavení rozmezí otáček při práci ECO/Power/Auto 18 Nastavení časování hydraulický okruh 1 a 2 19 Nastavení průtoku hydraulický okruh 1 a 2 20 Nastavení průtoku hydraulický okruh 3 a 4 21 Ovládání dalších funkcí v menu infocentra 22 Páka pro nastavení rychlosti vývodového hřídele 23 Ovládání předního vývodového hřídele 24 Ovládání zadního vývodového hřídele 25 Automatické spouštění/vypínání vývodového hřídele 26 Zámek přídavných hydraulických okruhů 27 Elektronická parkovací brzda 28 Pojistné tlačítko 29 Pohyb zvýšení nebo snížení nastavené pojezdové rychlosti (od 15 km/h v krocích 0,1 km/h, od 15 km/h v krocích 1 km/h) 30 Vyvolání Comfortip funkce 31 imonitor 32 Otočný ovladač pro imonitor 33 Volně nastavitelná funkční tlačítka 34 Ovládání hydraulických okruhů

10 OVLÁDÁNÍ AGROTRONU TTV - JDE TO SAMO KONTROLA Z JEDNOHO MÍSTA Otáčkoměr 2 Hladina paliva v palivové nádrži 3 Teplota motoru 4 Varovná a kontrolní signalizace 5 Digitální displej 6 Varovná a kontrolní signalizace 7 Počitadlo motohodin 8 Rychlost pojezdu 9 Otáčky předního vývodového hřídele 10 Otáčky zadního vývodového hřídele 11 Prokluz 12 Přednastavená rychlost 13 Směr jízdy vpřed/vzad 14 Progrese převodového poměru 15 Tempomat 16 Jízdní režim 17 Aktuální rychlost imonitor Již v hlavním menu jsou zobrazeny veškeré důležité informace. Sestavení jednotlivých funkcí Comfortipu je rychle a snadno proveditelné pomocí samostatného menu. Perfektní, ergonomicky vytvořený pracovní prostor Vysoký stupeň bezpečnosti díky nezaměnitelným a barevně odlišeným ovládacím prvkům Rychlé nastavení sedadla a volantu Dobrý přehled digitálních a analogových prvků na palubní desce Přehledný a lehce ovladatelný monitor Bezodrazová a snadno čitelná grafika Jasná znázornění ukazatelů a funkcí traktoru Jednoduchá softwarová aktualizace Ovládací systém podobný prémiovým automobilovým značkám Různá praktická ovládací a informační menu Shrnutí všech důležitých funkcí na hlavním zobrazení MP3 přehrávač Integrované rádio Automatická zpětná kamera pro výborný přehled i o dění za traktorem Usedněte a věnujte se především práci Uvolněná a produktivní práce vyžaduje prostor pro pohyb a přehledné uspořádání všech ovládacích prvků. Kabina Agrotronu TTV i nadále určuje standardy a osvědčuje se vynikajícími výsledky ve srovnávacích testech. Ovládání je jednoznačné a snadné. Každá skupina pák i ovladačů se liší tvarem a barvou, jsou logicky zřetelně rozmístěny a sloučeny do funkčních skupin v závislosti na frekvenci používání, vše na ovládací desce vpravo od sedadla. Řidič může na první pohled vidět jasné rozmístění. Takto optimálně navržený pracovní prostor pro bezpečnou a přehlednou práci zvyšuje produktivitu. Dobrá informovanost Jednoduchý logický design, dostatek informací to je informační centrum Agrotronu TTV. Ukazatele jsou rozděleny na analogové a digitální. Speciálně navržený displej informuje pomocí textových zpráv o nezbytných servisních intervalech, chybách a naprogramovaných sekvencích. Všechny prvky jsou chráněny antireflexním a antistatickým sklem zajišťujícím optimální viditelnost. Informace o převodovce jsou čitelně zobrazeny na A sloupku vpravo. Prvotřídní klimatizace Silné čtyřstupňové topení a ventilace v kabině Agrotronu TTV má kapacitu 580 m 3 /h a zajišťuje v krátkém čase konstantní a příjemnou atmosféru. Lze okamžitě volit mezi přívodem čerstvého nebo recirkulovaného vzduchu nebo odmlžením skel. Mírný přetlak v kabině zabraňuje vniknutí prachu a nečistot. Prostor určený pro nápoje využívá klimatizaci k chlazení obsahu. Tónovaná skla a rolety na předním a zadním skle chrání řidiče před nadměrným slunečním zářením. Přehled, snadné a intuitivní ovládání - nový imonitor od DEUTZ-FAHRu nejenom usnadňuje ovládání traktoru, ale přesvědčí i díky spoustě užitečných funkcích. Ovládání jako v autě imonitor se ovládá pomocí otočného tlačítka. Jeho otáčením a potvrzením je možné se rychle pohybovat v jednotlivých menu a provádět různá nastavení. Ovládání odpovídá ovládacímu principu, který většina prémiových automobilek integrovala do svých navigačních přístrojů a podobných informačních terminálů. Přehledné a snadno pochopitelné Příjemné grafické zobrazení jednotlivých ukazatelů, jasné znázornění a používání známých symbolů přispívají k rychlému přivyknutí na nové ovládání. Obzvláště pohodlné je, že si řidič může při ovládání podepřít ruku opěrkou. Tím se zvyšuje přesnost a rychlost ovládání i při jízdě po velmi nerovném terénu. Poprvé v traktoru Poprvé přináší DEUTZ-FAHR do traktoru technologie, používané již několik let v osobních automobilech. Integrovaný Bluetooth modul pro pohodlné a bezpečné volání, MP3 přehrávač, rádio i automatická zpětná kamera výrazně posouvají komfort až na úroveň osobních automobilů. Také ISOBUS může být použit ve spojení s imonitorem tak, aby měl řidič o všem přehled na jednom terminálu

11 COMFORTIP: JEDINEČNOST STANDARDNÍCH FUNKCÍ Maximální bezpečnost při práci žádná složitá manipulace a hledání ovládacích prvků Zvýšení výkonnosti díky pohodlným pracovním podmínkám Jednoduché a logické programování individuálních funkcí a parametrů Individuální výběr řidičem podle konkrétního typu práce Předcházení provozním chybám Manuální ovládání možné kdykoliv COMFORTIP: PRÁCE I PROGRAMOVÁNÍ - SNADNĚJI UŽ TO NEJDE Snadné ovládání Standardizované programy nemohou zastat všechny rozdílné aplikace v zemědělství. Nebylo by snazší nastavit automaticky se opakující funkce ke každému úkonu? To je umožněno konceptem DEUTZ-FAHR PowerComV ovládací páky a funkce Comfortip. Individuální ovládací sekvence může řidič programovat a jednoduše aktivovat pomocí ovládací páky. Tyto sekvence jsou centrálně a za sebou zobrazeny na informačním displeji. Následující naprogramovaná funkce je podsvícená, a tak může řidič kdykoliv vidět, jakou funkci bude aktivovat jako další. Programování během práce Nastavení systému pro programování ovládacích sekvencí je možné, pokud traktor stojí i jede, pouhým stlačením PowerComV páky doleva současně se stiskem odpovídajícího tlačítka. Zazní zvukový signál a digitální displej na přístrojové desce je připraven přijmout příkazovou funkci. Zvýšená produktivita Tímto způsobem lze uložit a znovu vyvolat až 16 funkcí a provozních sekvencí (s imonitorem až 32). Řidič si nastaví svůj Agrotron TTV podle potřeb dané práce a zvýší výrazně svoji produktivitu díky možnosti ovládat veškeré potřebné funkce traktoru pouze jednou rukou. Uložené funkce navíc zvyšují bezpečnost ovládání. Chyby způsobené zapomenutím jsou tak znemožněny. Pojezd vpřed Položit pluh Zapnout tempomat Vypnout tempomat Vyvolat pracovní otáčky motoru Vyvolat otáčky pro otáčení na souvrati Zvednout pluh Otočit pluh (okruh č. 1) Pojezd vzad 20 Všechny funkce Comfortipu přehledně na displeji.

12 VÍCE NEŽ JEN STANDARDNÍ TRAKTOR ÚDRŽBA JE OTÁZKOU CHVÍLE Dlouhé servisní intervaly Velmi nízké servisní a provozní náklady Snadné čištění chladiče Přístup k důležitým servisním místům bez nutnosti použití nářadí Výměna motorového oleje každých 500 Mth Standardní diagnostické funkce Kompaktní chladicí systém pro snadnou údržbu I přesto, že standardní výbava Agrotronu TTV je extrémně obsáhlá, lze ji přizpůsobit tak, aby vyhovovala speciálním požadavkům. DEUTZ-FAHR nabízí celou řadu dalších speciálních zařízení a sestav. Zeptejte se svého DEUTZ-FAHR obchodního zástuce. Rád Vám pomůže s tím správným výběrem. Čelní nakladače: Vyberte si z bohaté nabídky čelních nakladačů od firmy DEUTZ-FAHR. Čelní hydraulický tříbodový závěs s přední vývodovou hřídelí: Zvedací síla až kg. Otáčky vývodového hřídele nebo 1 000E (Agrotron TTV 630). Satelitní navigace: Ten pravý pomocník pro úspory. Díky přesnému vedení stopy ušetříte nejen na spotřebě, ale i na dalších provozních nákladech. Piton-Fix a další závěsy: DEUTZ-FAHR nabízí širokou škálu různých závěsů tak, aby přesně vyhověl Vašim přáním. Automatický závěs: Na přání dodáme automatické ovládání závěsu. Tažná koule: Ta pravá volba, pokud potřebujete tahat těžké návěsy. Dostupná v několika verzích. Záleží jen na Vaší volbě. Závaží: Dodáme Vám tu správnou sadu závaží tak, aby bylo zaručeno ideální rozložení váhy. Automatická zpětná kamera: Abyste vždy přesně viděli, kam couváte. Přídavná nádrž 130 l: Přídavná nádrž prodlouží výrazně možnosti nasazení stroje. Rychlá denní údržba Denní údržba je snadná a hotová v krátkém čase díky širokému, zepředu otevíranému krytu motoru. Všechny důležité prvky jsou snadno přístupné pro údržbu bez použití nářadí. Velké a dobře viditelné skleněné měrky ukazují stav převodovkového a hydraulického oleje. Dlouhé servisní intervaly Pravidelné intervaly údržby motoru jsou tak dlouhé, že jsou skoro výjimkou. Jen motorový olej je potřeba vyměnit každých 500 hodin a seřízení ventilů se provádí jednou za Mth. Chladicí systém Kompaktní chladicí systém je snadno otevíratelný ve třech krocích. Vzduchový filtr Filtr je snadno přístupný a lehce vyjímatelný. Díky odsavači prachu a hrubých nečistot je interval čištění velmi dlouhý. Pojistky a relé V samostatném boxu po pravé straně řidiče jsou uloženy pojistky a relé celého elektrického systému. Kabinové filtry Velké kabinové filtry vzduchu jsou snadno přístupné v B sloupku. Kompresor Vzduchový kompresor je řízen přímo z motoru. Žádné klínové řemeny = spolehlivost. Filtr oleje Olejový filtr a měrka jsou jednoduše přístupné. 23
