Návod k použití elektronického spínače EDWC 2001

Transkript

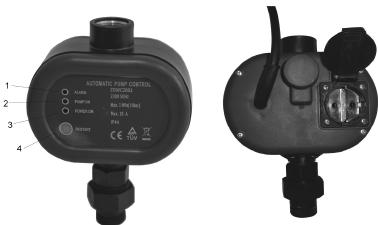

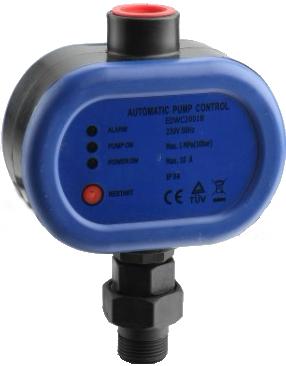

1 Návod k použití elektronického spínače EDWC Alarm 2. Čerpadlo zapnuto 3. Zařízení zapnuto 4. Tlačítko restart 1. Funkce EDWC 2001 je navrženo k automatizaci spouštění a vypínání elektrického čerpadla, v závislosti na změně tlaku v řádu - spouštění při poklesu tlaku (otevření kohoutku) a vypínání (uzavření kohoutku). Spínač EDWC 2001 chrání Vaše čerpadlo, neboť jej při nedostatku vody zastaví a zabrání běhu na sucho. Doporučujeme použít zařízení se zdrojem vody neobsahujícím sedimenty. Pokud toto není možné je nutné použít adekvátní filtraci na sací řád před vstupem do zařízení. PROSÍM ČTĚTĚ TENTO NÁVOD K POUŽITÍ PEČLIVĚ A DODRŽUJTE TYTO POKYNY PŘI INSTALACI A POUŽÍVÁNÍ. 2. Bezpečnostní pokyny Pro zabránění nebezpečí poškození majetku a ohrožení zdraví dodržujte tyto pokyny: Před prováděním jakýchkoli prací na zařízení jej odpojte od elektrického vedení. Ujistěte se, že elektrické vedení připojující zařízení a čerpadlo má dostatečný přůřez a kvalitu a zárověň jsou elektrická spojení umístěna mimo ohrožení vodou či vlhkostí. Při použití zařízení je vhodné použít proudový chránič s citlivostí 30mA, při použití v bazénech, jezírcích a fontánách atd. je jeho použití nutné. Upozornění: před započetím prací na vodovodním řádu je vhodné vypustit z něj vodu, jenž by v něm mohla zůstávat. 3. Provozní charakteristika Spínač spustí čerpadlo po zapojení za 35s. Dále bude čerpadlo spínáno při dosáhnutí dané hodnoty tlaku (po otevření kohoutku dojde k poklesu tlaku v řádu a spínač spustí pumpu). V tradičním zapojení tlakového spínače a tlakové nádoby je čerpadlo vypnuto při dosažení daného tlaku. Spínač EDWC byl navržen tak, aby zastavil čerpadlo v závislosti na poklesu průtoku k minimální hranici. Jakmile je tato podmínka splněna, EDWC zpozdí zastavení čerpadla o 27 až 35 vteřin. Smyslem je snížit počet cyklů v případě minimálního průtoku.

2 4. Instalace Umístěte EDWC 2001, kdekoli mezi čerpadlo a první výstup řádu, tak aby šipka na zařízení směřovala ve stejném směru, jako kapalina v řádu. Zkontrolujte bezvadnou těsnost veškerých spojení. V případě, že používáte čerpadlo s tlakem vyšším než 10bar umístěte před Pro elektrické spojení verze bez kabelu se řiďte nákresem na svorkovnici. Zapojení smí být prováděno pouze kvalifikovanou osobou. Pokud vlastníte verzi s kabelem je nutné pouze zapojit čerpadlo do zásuvky umístěné na spínači a spínač do vhodné zásuvky. Pracovní tlak je nastaven na 1.5bar, což je optimální hodnota pro většinu použití. Nastavení tlaku je možno změnit za pomocí otáčením šroubu na vnitřní přirubě označeny znaky + a -. Upozornění: K zajištění správného chodu je třeba, aby čerpadlo dosahovalo maximálního tlaku minimálně o 0,6bar vyšší než provozní tlak spínače. 5. Spouštění spínače Upozornění, kdykoli je úroveň vody niže než čerpadlo je nutné použít zpětnou klapku na sacím řádu. Ta umožní, aby byl řád naplněn při prvním použití, a zabrání vyprázdnění řádu při zastavení čerpadla. Před spuštěním čerpadla, zavodněte potrubí a čerpadlo. Poté spustěte čerpadlo zapojením spínače EDWC do zásuvky. Jakmile se čerpadlo zastaví, otevřete jeden z výše umístěných ventilů. Instalace je provedena správně pokud je proud vody z kohoutku pravidelný a čerpadlo pracuje bez přerušování. Je-li to nutné je možné manuálně ponechat črepadlo zapnuté za pomocí stisknutého tlačítka restart. Tato operace může nenávratně poškodit Vaše čerpadlo, proto je nutné provádět tuto operaci jen v případě, kdy je poškození čerpadla zamezeno. Nejdříve zapojte čerpadlo do spínače a poté připojte spínač do elektrické sítě. 6. Zastavení z důvodu běhu na sucho. Červená LED ALARM se rozsvítí při vypnutí motoru z důvodu chodu na sucho. Pro opětovné spuštění zařízení stiskněte tlačítko RESTART po zkontrolování dostatečného zavodnění sacího řádu. Problém Příčiny Řešení Čerpadlo se stále zapíná a vypíná. Nětesnost v řádu. Zkontrolujte všechna spojení. Čerpadlo zastaveno z důvodu běhu na sucho i při dostatku vody. Čerpadlo se znovu nespustí. Čerpadlo se nevypíná. Pracovní tlak je příliš vysoký. 1. Špatné elektrické zapojení. 2. Vzdálenost mezi jedním z kohoutů a spínačem EDWC je příliš velká. 3. Čerpadlo je nefunkční. 4. Spínač EDWC je porouchán. 1. V řádu jsou velké úniky. 2. Spínač EDWC je porouchán. Otočte šroubem č.14 v protisměru hodinových ručiček. Stiskněte tlačítko RESET a ujistěte se, že červená LED RESET po vypnutí čerpadla nesvítí. 1. Zkontrolujte elektrické zapojení. 2. Otočte šroub č. 14 ve směru hodinových ručiček k zvýšení provozního tlaku. 3. Kontaktujte Vašeho prodejce. 4. Kontaktujte Vašeho prodejce. 1. Zkontrolujte Váš řád. 2. Kontaktujte Vašeho prodejce. 7. Technická data Napájení 230V AC ±10% 50-60Hz Max. výkon 2,2kW Rozmezí provozního tlaku 1-3,5bar Max. tlak 10bar Max. teplota 55 C Max. průtok 80l/min Připojení 1 Stupeň krytí IP44
