1 NÁVOD K OBSLUZE PUMPA PUMPA DRIVE-01, PUMPA DRIVE-01M, PUMPA DRIVE-01T Frekvenční měniče překlad původního návodu N NÁ ÁV VO OD D K K O OB BS SL LU UZ ZE E 1 Vydání k , Rev.4

2 Obsah 1 VŠEOBECNÉ INFORMACE SYMBOLY PŘEDSTAVENÍ PRODUKTU POUŽITÍ VÝHODY PRODUKTU BEZPEČNOST A DŮLEŽITÁ UPOZORNĚNÍ UPOZORNĚNÍ PŘED POUŽITÍM KONTROLA PRODUKTU POKYNY K MÍSTU INSTALACE VZHLED VÝROBKU, ROZMĚRY A TECHNICKÉ ÚDAJE ROZMĚRY PRODUKTU Rozměrový náčrtek Technické údaje INSTALAČNÍ A PROVOZNÍ INSTRUKCE INSTALACE A LADĚNÍ Instrukce a jednofázové schéma zapojení měniče Schéma instalace dvou čerpadel ELEKTRICKÉ VEDENÍ Schéma zapojení elektrického vedení a pokyny PROVOZNÍ POKYNY Kontrola před spuštěním Provozní kroky Pokyny k funkčnosti tlačítek Kódy a pokyny ÚDRŽBA POKYNY PRO ÚDRŽBU ZAŘÍZENÍ LIKVIDACE ZAŘÍZENÍ ZÁZNAM O SERVISU A PROVEDENÝCH OPRAVÁCH: SEZNAM SERVISNÍCH STŘEDISEK

3 TENTO NÁVOD K OBSLUZE JE MAJETKEM SPOLEČNOSTI PUMPA A.S.. JAKÁKOLI REPRODUKCE, I JEN ČÁSTEČNÁ, JE ZAKÁZÁNA. 1 Všeobecné informace 1.1 Symboly V návodu k obsluze jsou uvedeny následující symboly, jejichž účelem je usnadnit pochopení uvedeného požadavku. Dodržujte pokyny a výstrahy, v opačném případě hrozí riziko poškození zařízení a ohrožení bezpečnosti osob. V případě nedodržení pokynů či výstrah spojených s elektrickým zařízením hrozí riziko poškození zařízení nebo ohrožení bezpečnosti osob. Poznámky a výstrahy pro správnou obsluhu zařízení a jeho částí. Úkony, které může provádět provozovatel zařízení. Provozovatel zařízení je povinen se seznámit s pokyny uvedenými v návodu k obsluze. Poté je zodpovědný za provádění běžné údržby na zařízení. Pracovníci provozovatele jsou oprávněni provádět běžné úkony údržby. Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, oprávněný provádět opravy elektrických zařízení, včetně údržby. Tito elektrotechnici musí mít oprávnění pracovat s vysokonapěťovými zařízeními. Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, který disponuje schopnostmi a kvalifikací pro instalaci zařízení za běžných provozních podmínek a pro opravu elektrických i mechanických prvků zařízení při údržbě. Elektrotechnik musí být schopen provést jednoduché elektrické a mechanické úkony spojené s údržbou zařízení. Upozorňuje na povinnost používat osobní ochranné pracovní prostředky. Úkony, které se smí provádět pouze na zařízení, které je vypnuté a odpojené od napájení. Úkony, které se provádějí na zapnutém zařízení. 3

4 1.2 Představení produktu Řada Pumpa Drive měničů konstantního tlaku využívá průmyslovou pulzně šířkovou modulaci PWM s využitím variabilního režimu regulace tlaku VVVF v kombinaci s technologií pro snímání tlaku. Umožňuje nastavit rychlost motoru v reálném čase díky monitorování změn tlaku v potrubní síti, stejně tak jako dokáže zajistit konstantní tlak na výstupu, což má za následek úsporu vody i elektrické energie. 1.3 Použití Vhodné zejména pro dodávku vody pro různé typy budov, jako např. restaurace, hotely, obytné oblasti apod. 1.4 Výhody produktu 1. Pro zvládnutí základní technologie: Má tři národní patenty pro vynálezy mimo jiné se základním PID algoritmem pro řízení technologie pohonu motoru. 2. Energeticky úsporné: V porovnání s tradičními způsoby dodávky vody, je tento systém, s konstatním tlakem vody, úspornější o 30 60%. 3. Jednoduchá obsluha: snadné ovládání, všechny funkce mohou být spušteny za pomocí tlačítek, není potřeba žádné další externí ladění systému. 4. Dlouhodobá spolehlivost: průměrný točivý moment a abraze na hřídeli jsou redukovány, z důvodu poklesu průměrné rychlosti za jeden den. Tím je prodloužena životnost čerpadla. Jelikož systém umožňuje tzv. měkký start, předchází se tím vodním rázům v potrubí (Vodní ráz je tlaková vlna způsobená prudkou změnou rychlosti toku v potrubí. Tento jev se označuje jako "vodní ráz", a tlakové vlny jsou často doprovázené hlukem. V neposlední řadě může napáchat mnoho škody). 5. Komplexní ochrana: Má zabudované ochrany proti nadproudu, přepětí, podpětí, zkratu, zablokovanému rotoru apod. 6. Bezpečnost a ochrana životního prostředí: Plné dodržování vysokých výrobních standardů Evropské unie a USA a dalších; splnění požadavků na bezpečnost výrobků a ochranu životního prostředí. Tento spotřebič mohou používat děti ve věku 8 let a starší osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti bez dozoru. 4

5 2 Bezpečnost a důležitá upozornění 2.1 Upozornění před použitím 1. Před používáním výrobku si pečlivě přečtěte tento návod. 2. Před uvedením výrobku do provozu se ujistěte, že je vše řádně uzemněno. 3. Dbejte všech důležitých upozornění uvedených v tomto návodu k obsluze. 4. Naše společnost se distancuje od přebírání odpovědnosti v případě nedodržení veškerých bezpečnostních upozornění a pokynů uvedených v tomto manuálu. Také v takovém případě zaniká nárok na záruku či náhradu škody. 5. Souhrn bezpečnostních upozornění: NEBEZPEČÍ 1 Ujistěte se, že je použitý vhodný způsob elektrického napájení, které splňuje veškeré požadavky daného výrobku. 2 Při instalaci nebo údržbě, nezapomeňte odpojit výrobek od zdroje napájení. Také se ujistěte, že je vše řádně uzemněno před samotnou instalací a spuštěním. 3 Pokud plánujete čerpadlo delší dobu nepoužívat, uzavřete ventil na vstupním potrubí a čerpadlo odpojte od zdroje napájení. 4 Instalujte měnič na místo, které není vlhké a na kterém nedochází ke stříkání vody. 5 Pokud bude zařízení mimo provoz déle než 2 roky, je nutné zařízení odpojit od zdroje napájení, aby nedocházelo k tlakování skrze napěťový regulátor. V opačném případě hrozí nebezpečí úrazu elektrickým proudem nebo exploze. 6 Při zapnutí se nedotýkejte svorek regulátoru, jinak hrozí nebezpečí úrazu elektrickým proudem. 7 Údržbu je nutné provádět nejméně 5 minut po odpojení od sítě, tedy v momentě, kdy již nesvítí žádná kontrolka, jinak hrozí nebezpečí úrazu elektrickým proudem. 8 Nepoužívejte ovládací panel, jestliže máte vlhké nebo mokré ruce, jinak hrozí riziko úrazu elektrickým proudem. 9 Pokud je elektrické vedení poškozené, musí být nahrazeno způsobilou osobou. POZOR 1 Instalace musí být prováděna dle místních předpisů, se kterými je seznámena i obsluha. 2 Instalace a údržba smějí být prováděny pouze způsobilou osobou. 3 Uživatel musí potvrdit: instalace a údržba musejí být prováděny pouze způsobilou osobou, která se předtím seznámila s celým návodem k obsluze. 4 Pokud se motor nadměrně zahřívá, zavřete ventil na vstupu a okamžitě odpojte od sítě. Následně kontaktujte prodejce nebo servisní středisko. Čerpadlo může být znovu spuštěno až po odstranění závady. 5 Pokud nelze odstranit závadu dle pokynů v návodu k obsluze, uzavřete prosím ventil na vstupu a okamžitě odpojte od sítě. Následně kontaktujte prodejce nebo servisní středisko. Čerpadlo může být znovu spuštěno až po odstranění závady. 6 Výrobek by měl být umístěn tam, kde k němu nemají děti přístup. Po samotné instalaci je potřeba provést potřebná opatření, aby se děti nemohly dotýkat živých částí. 7 Výrobek by měl být umístěn na suchém a dobře větraném místě. Ideálně také ve stínu a v chladu při pokojové teplotě. 8 V letních dnech nebo při vysokých teplotách je nutné zajistit dostatečné chlazení, zabráníte tím tvorbě kondenzátu a rosy a následnému elektrickému zkratu. 5

6 2.2 Kontrola produktu Každý výrobek je otestován a zkontrolován před tím, než je odeslán zákazníkovi, nicméně i přesto je doporučené zkontrolovat následující po obdržení objednávky: 1. Zkontrolujte zda model a typ odpovídají Vaší objednávce. 2. Zkontrolujte, zda není výrobek poškozený dopravou a pokud je poškozený, nepokoušejte se jej zapnout, nebo používat. 2.3 Pokyny k místu instalace Podmínky místa instalace pro systém pro dodávku vody s kontatním tlakem mají přímý dopad na funkčnost a životnost samotného systému, proto by okolní prostředí v místě instalace mělo splňovat následující: Výrobek by měl být umístěn ve vnitřním prostředí Teplota okolí: 0 ~+40 Prostředí by mělo být suché a dobře větrané Nesmí přijít do styku s radioaktivním materiálem nebo hořlavými palivy. Zabraňte elektromagnetickému rušení Zabraňte znečištění prachem a kovovými částicemi. 3 Vzhled výrobku, rozměry a technické údaje 3.1 Rozměry produktu Rozměrový náčrtek Rozměry jsou pro všechny měniče stejné, tzn. platí pro 0,75kW; 1,1kW; 1,5kW a 2,2kW. 6

7 3.1.2 Technické údaje č SPEC. Požadavky kapaliny Samočinný tlak Nastavení PŘED. Napájecí napětí 230V~ nebo 400V~ 230V~ nebo 400V~ 230V~ nebo 400V~ 230V~ nebo 400V~ Přípustný rozsah napětí Max. příkon motoru 0.75 kw 1.1 kw 1.5 kw 2.2 kw Výstupní frekvenční rozsah Tlakový snímač Rozsah nastavení tlaku Požadavek na konfiguraci systému Teplota okolí ±20% ±20% ±20% ±20% Vstupní frekvence 50/60Hz 50/60Hz 50/60Hz 50/60Hz Výstupní napětí 1~230V 1~230V 1~230V 3~230V Typ hlavního čerpadla jednofázové čerpadlo 0.75kW 1.1kW 1.5kW 2.2kW třífázové čerpadlo jednofázové čerpadlo třífázové čerpadlo jednofázové čerpadlo 20~50Hz nebo 20~60Hz 24V,4-20mA 1.0~9.0bar Je potřeba přidat 2l tlakovou nádobu na síť potrubí (hustící tlak = 65% nastavení ) 0 ~+40 třífázové čerpadlo Teplota čísté vody je 5~+35 Nastavení z výroby je menší než nastavená hodnota tlaku 0,3 baru Před uvedením do provozu nezapomeňte na bezpečné uzemnění. Maximální délka přívodního kabelu mezi měničem a čerpadlem 50m. jednofázové čerpadlo třífázové čerpadlo 4 Instalační a provozní instrukce 4.1 Instalace a nastavení Instrukce a jednofázové schéma zapojení měniče Instalace čerpadla v režimu pro zvyšování tlaku vody Instalace samonasávacího čerpadla v režimu dodávky vody Instalace ponorného čerpadla v režimu dodávky vody 7

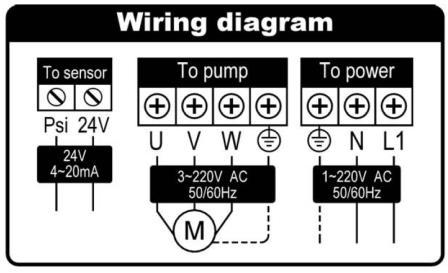

8 4.1.2 Schéma instalace dvou čerpadel Náhradní díly č. Název 1 Kulový ventil 2 Zpětný ventil 3 Tlaková nádoba 4 Vstupní potrubí 5 Tlakový snímač 6 Výstupní potrubí 7 Hlavní čerpadlo 8 Pomocné čerpadlo 9 Měnič 4.2 Elektrické vedení Schéma zapojení elektrického vedení a pokyny jednofázové vstupní a jednofázové výstupní elektrické schéma zapojení jednofázové vstupní a třífázové výstupní elektrické schéma zapojení třífázové vstupní a třífázové výstupní elektrické schéma zapojení Poznámky a popis elektrického vedení výrobku (1)Nepropojujte napájecí síťový zdroj a výstupní svorky U, V, W. (2)Zapojení po vypnutí napájení. (3)Ověřte, že jmenovité napětí měniče a vstupní napájecí napětí jsou souhlasné. (4)Měnič nemůže být podroben zkoušce dielektrického napětí. (5) Utahovací moment šroubu svorkovnice 1.7N.m. (6)Ujistěte se, že je zemnící svorka připojena před zapojením hlavních obvodových svorek. (7)Připojte ke zdroji napájení po instalaci panelu, pokud je již připojeno napájení, neodstraňujte panel. 8

9 4.3 Provozní pokyny Kontrola před spuštěním 1. Zkontrolujte příkon a ujistěte se, že okolí místa instalace splňuje podmínky pro bezpečný provoz. 2. Zkontrolujte, zda je tlakový snímač připojen k systému. 3. Zkontrolujte, zda je zařízení pevně nainstalováno. 4. Po ověření připojení čerpadlo běží bez vody. Pokud je čerpadlo třífázové, zkontrolujte správný směr otáčení motoru. Pokud se motor otáčí v opačném směru, je zapotřebí změnit zapojení 2 libovolných svorek - UV, WV nebo WU. Změnu otáčení můžete také provést pomocí posuvného spínače Provozní kroky 1. Po připojení k el. síti se na displeji zobrazí tlak 00,00 bar a rozsvítí se kontrolka napájení. 2. Otevřete ventil na výstupu a stiskněte tlačítko pro spuštění čerpadla. 3. Kdykoli je možné stistknout tlačítko pro zastavení čerpadla. 4. Stiskněte tlačítko nebo pro kontrolu pracovního tlaku, pokud chcete tlak změnit, stiskněte ještě jednou tlačítko pro zvýšení tlaku nebo tlačítko pro snížení tlaku. 5. Poté, co nastavíte tlak, otevřete kohoutek a frekvenční měnič nastaví frekvenci čerpadla podle stavu spotřeby vody. Ujistěte se, že čerpadlo funguje normálně a tlak zobrazený na displeji je konstantní. Pokud ano, instalace a uvedení do provozu jsou dokončeny Pokyny k funkčnosti tlačítek 9

10 4.3.4 Kódy a pokyny č. Název kódu Značka kódu Pokyny Ochrana proti přepětí Ochrana proti podpětí Tepelná ochrana Chyba snímače Ochrana proti přetlaku Ochrana proti otevření fází Ochrana proti přetížení Ochrana proti nadproudu nebo zkratu Pokud napětí stoupne nad 270V, zobrazí se tento kód. Při poklesu napětí pod 260V se systém vrátí do normálního provozu. Pokud napětí klesne pod 100V, zobrazí se tento kód. Při zvýšení napětí nad 110V se systém vrátí do normálního provozu. Pokud teplota chladiče přesáhne 80 C, zobrazí se tento kód. Jakmile se teplota sníží pod 60 C, vrátí se systém do normáního provozu. Pokud je tlakový snímač poškozen nebo odpojen, zobrazí se tento kód. Po vyřešení problému se systém vrátí do normálního provozu. Pokud je tlak v potrubí roven 99% tlaku tlakového snímače, zobrazí se tento kód. Pokud tlak klesne pod 96% tlaku tlakového špínače, systém se vrátí do normálního provozu. Pokud při třífázovém napětí dojde ke ztrátě jedné z fází, zobrazí se tento kód. Po vyřešení problému se systém vrátí do normálního provozu. Při překročení nastaveného proudu nebo výkonu při zatížení se zobrazí tento kód. Po vyřešení problému se systém vrátí do normálního provozu. Pokud motor se zkratem nebo nadproudem zobrazuje tento kód, je potřeba vyhledat a vyřešit tento problém. Poté se systém vrátí do normálního provozu. 5 Údržba 5.1 Pokyny pro údržbu zařízení 1. Údržba musí být provedena způsobilou a poučenou osobou. 2. Zákazníci nemohou bez povolení zasahovat do čerpadla, příp. měnit jeho výkon apod. V opačném případě naše společnost není odpovědná za případné následky. 3. V létě je potřeba zajistit dostatečné proudění vzduchu a chlazení čerpadla, zároveň nesmí být čerpadlo vystaveno přímému slunečnímu záření nebo dešti. A naopak v zimě, je potřeba zajistit, aby čerpadlo nezamrzalo a zároveň se doporučuje použití nehořlavých materiálů! 4. Pokud bude čerpadlo odstaveno na dlouhou dobu, odpojte jej od zdroje napájení, povolte šrouby a udržujte v suchu. 6 Likvidace zařízení Při provozu nebo likvidaci zařízení nutno dodržovat příslušné národní předpisy o životním prostředí a o likvidaci odpadu a elektroodpadu. V případě, že zařízení bude muset být sešrotováno, je zapotřebí postupovat při jeho likvidaci podle diferencovaného sběru, což znamená respektovat rozdílnost materiálů a jejich složení (kovy, umělé hmoty, gumy, atd..) Při diferencovaném sběru je třeba se obrátit na specializované firmy, které se zabývají sběrem těchto materiálů za současného respektování místních platných norem a předpisů. Změny vyhrazeny. 10

11 11

12 Poznámky: 12

13 Poznámky: 13

14 Poznámky: 14

15 Záznam o servisu a provedených opravách: Datum: Popis reklamované závady, záznam o opravě, razítko servisu: Seznam servisních středisek V pracovní době v Po-Pá od 7:00 do 17:00 hod volejte: PUMPA, a.s., servis, U Svitavy 1, Brno, tel.: , , , , , PUMPA, a.s., pobočka Praha, U pekáren 2, Praha, tel.: , Mimo pracovní dobu, o víkendech a svátcích volejte: SERVIS PUMPA 24 hod. tel.: Podrobné informace o našich smluvních servisních střediscích se dozvíte na internetové adrese a nebo na bezplatné telefonní lince
