345C L. Hydraulické rýpadlo. Vznětový motor Cat C13 s technikou ACERT Čistý výkon (ISO 9249) při 1800 ot/min

Transkript

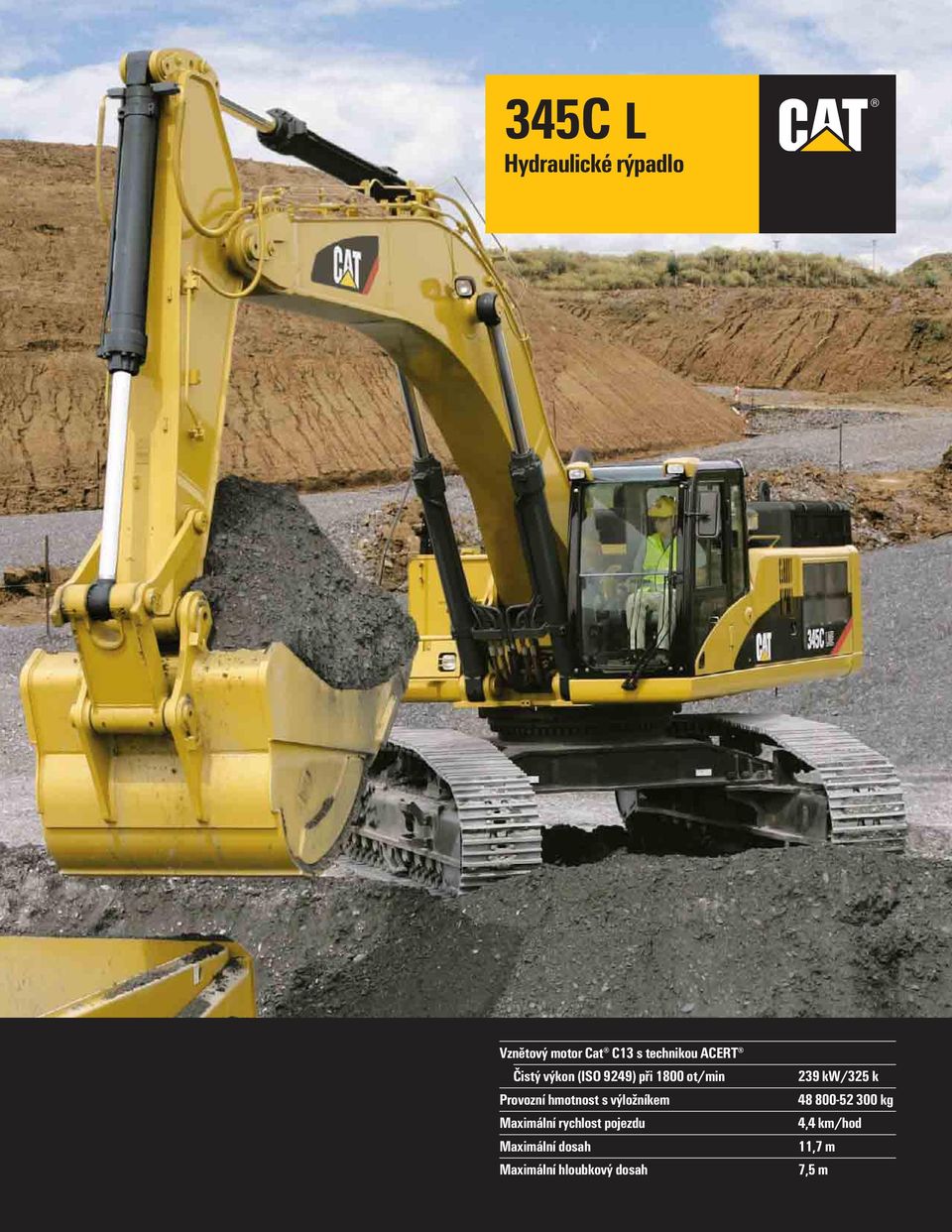

1 345C L Hydraulické rýpadlo Vznětový motor Cat C13 s technikou ACERT Čistý výkon (ISO 9249) při 1800 ot/min Provozní hmotnost s výložníkem Maximální rychlost pojezdu Maximální dosah Maximální hloubkový dosah 239 kw/325 k kg 4,4 km/hod 11,7 m 7,5 m

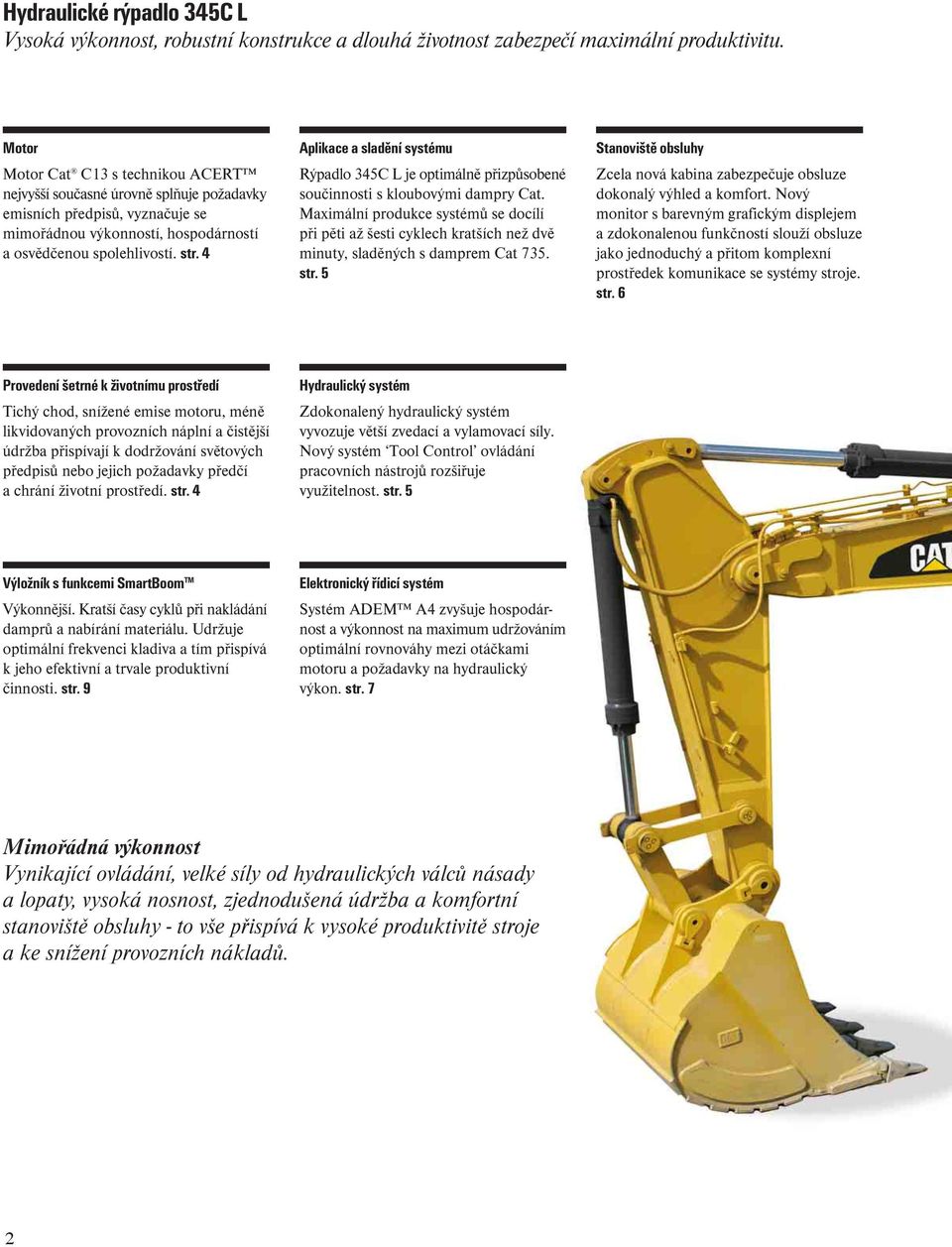

2 Hydraulické rýpadlo 345C L Vysoká výkonnost, robustní konstrukce a dlouhá životnost zabezpečí maximální produktivitu. Motor Motor Cat C13 s technikou ACERT nejvyšší současné úrovně splňuje požadavky emisních předpisů, vyznačuje se mimořádnou výkonností, hospodárností a osvědčenou spolehlivostí. str. 4 Aplikace a sladění systému Rýpadlo 345C L je optimálně přizpůsobené součinnosti s kloubovými dampry Cat. Maximální produkce systémů se docílí při pěti až šesti cyklech kratších než dvě minuty, sladěných s damprem Cat 735. str. 5 Stanoviště obsluhy Zcela nová kabina zabezpečuje obsluze dokonalý výhled a komfort. ový monitor s barevným grafickým displejem a zdokonalenou funkčností slouží obsluze jako jednoduchý a přitom komplexní prostředek komunikace se systémy stroje. str. 6 Provedení šetrné k životnímu prostředí Tichý chod, snížené emise motoru, méně likvidovaných provozních náplní a čistější údržba přispívají k dodržování světových předpisů nebo jejich požadavky předčí a chrání životní prostředí. str. 4 Hydraulický systém Zdokonalený hydraulický systém vyvozuje větší zvedací a vylamovací síly. ový systém Tool Control ovládání pracovních nástrojů rozšiřuje využitelnost. str. 5 Výložník s funkcemi SmartBoom TM Výkonnější. Kratší časy cyklů při nakládání damprů a nabírání materiálu. Udržuje optimální frekvenci kladiva a tím přispívá k jeho efektivní a trvale produktivní činnosti. str. 9 Elektronický řídicí systém Systém ADEM A4 zvyšuje hospodárnost a výkonnost na maximum udržováním optimální rovnováhy mezi otáčkami motoru a požadavky na hydraulický výkon. str. 7 Mimořádná výkonnost Vynikající ovládání, velké síly od hydraulických válců násady a lopaty, vysoká nosnost, zjednodušená údržba a komfortní stanoviště obsluhy - to vše přispívá k vysoké produktivitě stroje a ke snížení provozních nákladů. 2

3 Výložníky, násady a pracovní zařízení Provedení výložníků a násad rýpadla Caterpillar zabezpečuje vysokou výkonnost a dlouhou provozní životnost. Dodávají se dva typy výložníků a čtyři násady, jejichž kombinace umožňují zvolit konfiguraci odpovídající požadavkům nejrozmanitějších aplikací. Byly zvětšeny čepy mechanismu lopaty, čímž se zvýšila spolehlivost a provozní životnost. Všechny výložníky a násady jsou tepelně zpracovány na odstranění vnitřního pnutí. str. 11 Podvozek Podvozek rýpadla zkonstruovaný a vyrobený firmou Caterpillar je stabilní, masivní a vyžaduje jen malou údržbu. Podvozek je dlouhý, rozchod pásů je možné zvětšit pro dobrou stabilitu stroje nebo zmenšit pro přepravu. str. 8 Pro extrémní podmínky K příslušenství podvozku patří komponenty vyšší rozměrové třídy, které zvyšují stabilitu a mimořádnou spolehlivost při vysoce náročných aplikacích. str. 8 Stavba stroje Konstrukční a výrobní techniky firmy Caterpillar zabezpečují mimořádnou robustnost a životnost těchto důležitých komponentů použitím tlustších plechů a tím zvýšením tuhosti v základně pro začepování výložníku. str. 9 Lopaty, rychloupínací zařízení, pracovní nástroje Cat Work Tools dodávají rozmanité pracovní nástroje, k nimž patří lopaty, upínací zařízení, kladiva, čelisti pro primární a sekundární drcení, víceúčelové (MP) nástroje, nůžky a drapáky. str. 12 Servis a údržba K vlastnostem stroje patří rychlá a snadná údržba, prodloužené servisní intervaly, dokonalá filtrace všech médií, snadný přístup k filtrům, a uživatelsky přívětivá elektronická diagnostika, což vše dohromady zvyšuje produktivitu a snižuje náklady na údržbu. str. 10 Komplexní služby zákazníkům Zástupce firmy Caterpillar Vám nabídne široký rozsah služeb, které mohou být zakotveny v Servisní smlouvě již při koupi zařízení. Zástupce Vám také pomůže sestavit plán, který bude zahrnovat vše potřebné, počínaje konfigurací stroje až po jeho případnou výměnu. str. 10 3

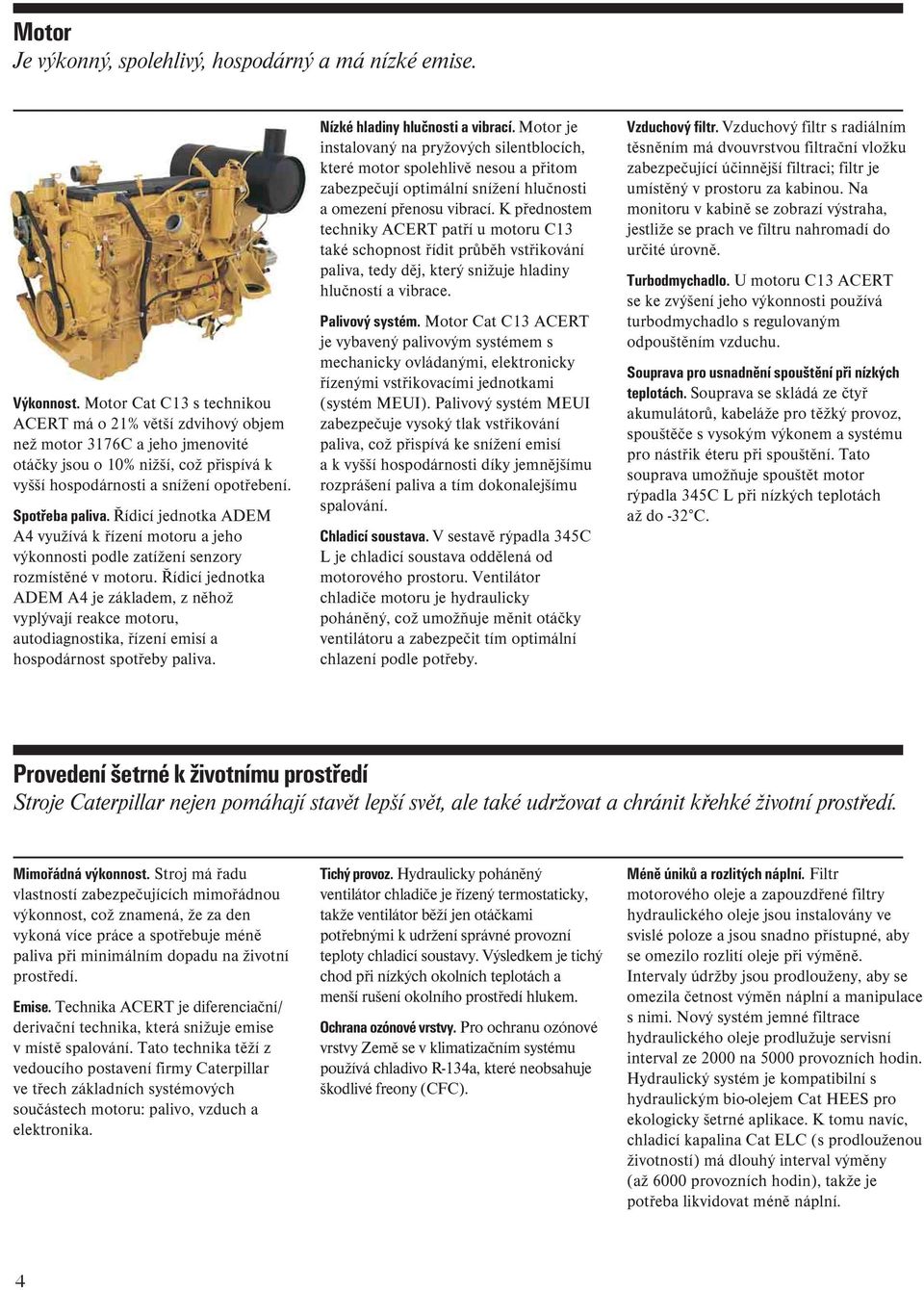

4 Motor Je výkonný, spolehlivý, hospodárný a má nízké emise. Výkonnost. Motor Cat C13 s technikou ACERT má o 21% větší zdvihový objem než motor 3176C a jeho jmenovité otáčky jsou o 10% nižší, což přispívá k vyšší hospodárnosti a snížení opotřebení. Spotřeba paliva. Řídicí jednotka ADEM A4 využívá k řízení motoru a jeho výkonnosti podle zatížení senzory rozmístěné v motoru. Řídicí jednotka ADEM A4 je základem, z něhož vyplývají reakce motoru, autodiagnostika, řízení emisí a hospodárnost spotřeby paliva. ízké hladiny hlučnosti a vibrací. Motor je instalovaný na pryžových silentblocích, které motor spolehlivě nesou a přitom zabezpečují optimální snížení hlučnosti a omezení přenosu vibrací. K přednostem techniky ACERT patří u motoru C13 také schopnost řídit průběh vstřikování paliva, tedy děj, který snižuje hladiny hlučností a vibrace. Palivový systém. Motor Cat C13 ACERT je vybavený palivovým systémem s mechanicky ovládanými, elektronicky řízenými vstřikovacími jednotkami (systém MEUI). Palivový systém MEUI zabezpečuje vysoký tlak vstřikování paliva, což přispívá ke snížení emisí a k vyšší hospodárnosti díky jemnějšímu rozprášení paliva a tím dokonalejšímu spalování. Chladicí soustava. V sestavě rýpadla 345C L je chladicí soustava oddělená od motorového prostoru. Ventilátor chladiče motoru je hydraulicky poháněný, což umožňuje měnit otáčky ventilátoru a zabezpečit tím optimální chlazení podle potřeby. Vzduchový filtr. Vzduchový filtr s radiálním těsněním má dvouvrstvou filtrační vložku zabezpečující účinnější filtraci; filtr je umístěný v prostoru za kabinou. a monitoru v kabině se zobrazí výstraha, jestliže se prach ve filtru nahromadí do určité úrovně. Turbodmychadlo. U motoru C13 ACERT se ke zvýšení jeho výkonnosti používá turbodmychadlo s regulovaným odpouštěním vzduchu. Souprava pro usnadnění spouštění při nízkých teplotách. Souprava se skládá ze čtyř akumulátorů, kabeláže pro těžký provoz, spouštěče s vysokým výkonem a systému pro nástřik éteru při spouštění. Tato souprava umožňuje spouštět motor rýpadla 345C L při nízkých teplotách až do -32 C. Provedení šetrné k životnímu prostředí Stroje Caterpillar nejen pomáhají stavět lepší svět, ale také udržovat a chránit křehké životní prostředí. Mimořádná výkonnost. Stroj má řadu vlastností zabezpečujících mimořádnou výkonnost, což znamená, že za den vykoná více práce a spotřebuje méně paliva při minimálním dopadu na životní prostředí. Emise. Technika ACERT je diferenciační/ derivační technika, která snižuje emise v místě spalování. Tato technika těží z vedoucího postavení firmy Caterpillar ve třech základních systémových součástech motoru: palivo, vzduch a elektronika. Tichý provoz. Hydraulicky poháněný ventilátor chladiče je řízený termostaticky, takže ventilátor běží jen otáčkami potřebnými k udržení správné provozní teploty chladicí soustavy. Výsledkem je tichý chod při nízkých okolních teplotách a menší rušení okolního prostředí hlukem. Ochrana ozónové vrstvy. Pro ochranu ozónové vrstvy Země se v klimatizačním systému používá chladivo R-134a, které neobsahuje škodlivé freony (CFC). Méně úniků a rozlitých náplní. Filtr motorového oleje a zapouzdřené filtry hydraulického oleje jsou instalovány ve svislé poloze a jsou snadno přístupné, aby se omezilo rozlití oleje při výměně. Intervaly údržby jsou prodlouženy, aby se omezila četnost výměn náplní a manipulace s nimi. ový systém jemné filtrace hydraulického oleje prodlužuje servisní interval ze 2000 na 5000 provozních hodin. Hydraulický systém je kompatibilní s hydraulickým bio-olejem Cat HEES pro ekologicky šetrné aplikace. K tomu navíc, chladicí kapalina Cat ELC (s prodlouženou životností) má dlouhý interval výměny (až 6000 provozních hodin), takže je potřeba likvidovat méně náplní. 4

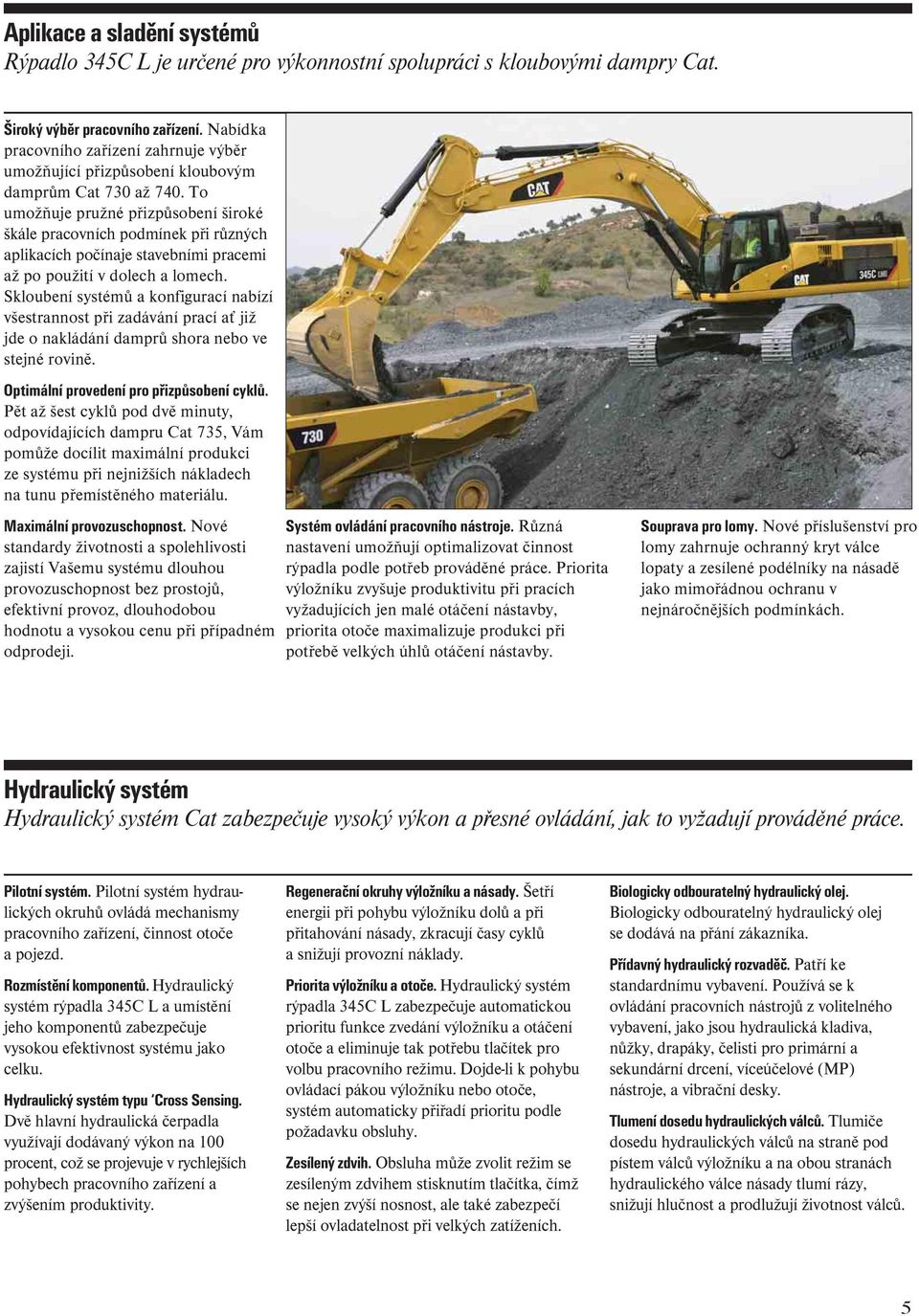

5 Aplikace a sladění systémů Rýpadlo 345C L je určené pro výkonnostní spolupráci s kloubovými dampry Cat. Široký výběr pracovního zařízení. abídka pracovního zařízení zahrnuje výběr umožňující přizpůsobení kloubovým damprům Cat 730 až 740. To umožňuje pružné přizpůsobení široké škále pracovních podmínek při různých aplikacích počínaje stavebními pracemi až po použití v dolech a lomech. Skloubení systémů a konfigurací nabízí všestrannost při zadávání prací ať již jde o nakládání damprů shora nebo ve stejné rovině. Optimální provedení pro přizpůsobení cyklů. Pět až šest cyklů pod dvě minuty, odpovídajících dampru Cat 735, Vám pomůže docílit maximální produkci ze systému při nejnižších nákladech na tunu přemístěného materiálu. Maximální provozuschopnost. ové standardy životnosti a spolehlivosti zajistí Vašemu systému dlouhou provozuschopnost bez prostojů, efektivní provoz, dlouhodobou hodnotu a vysokou cenu při případném odprodeji. Systém ovládání pracovního nástroje. Různá nastavení umožňují optimalizovat činnost rýpadla podle potřeb prováděné práce. Priorita výložníku zvyšuje produktivitu při pracích vyžadujících jen malé otáčení nástavby, priorita otoče maximalizuje produkci při potřebě velkých úhlů otáčení nástavby. Souprava pro lomy. ové příslušenství pro lomy zahrnuje ochranný kryt válce lopaty a zesílené podélníky na násadě jako mimořádnou ochranu v nejnáročnějších podmínkách. Hydraulický systém Hydraulický systém Cat zabezpečuje vysoký výkon a přesné ovládání, jak to vyžadují prováděné práce. Pilotní systém. Pilotní systém hydraulických okruhů ovládá mechanismy pracovního zařízení, činnost otoče a pojezd. Rozmístění komponentů. Hydraulický systém rýpadla 345C L a umístění jeho komponentů zabezpečuje vysokou efektivnost systému jako celku. Hydraulický systém typu Cross Sensing. Dvě hlavní hydraulická čerpadla využívají dodávaný výkon na 100 procent, což se projevuje v rychlejších pohybech pracovního zařízení a zvýšením produktivity. Regenerační okruhy výložníku a násady. Šetří energii při pohybu výložníku dolů a při přitahování násady, zkracují časy cyklů a snižují provozní náklady. Priorita výložníku a otoče. Hydraulický systém rýpadla 345C L zabezpečuje automatickou prioritu funkce zvedání výložníku a otáčení otoče a eliminuje tak potřebu tlačítek pro volbu pracovního režimu. Dojde-li k pohybu ovládací pákou výložníku nebo otoče, systém automaticky přiřadí prioritu podle požadavku obsluhy. Zesílený zdvih. Obsluha může zvolit režim se zesíleným zdvihem stisknutím tlačítka, čímž se nejen zvýší nosnost, ale také zabezpečí lepší ovladatelnost při velkých zatíženích. Biologicky odbouratelný hydraulický olej. Biologicky odbouratelný hydraulický olej se dodává na přání zákazníka. Přídavný hydraulický rozvaděč. Patří ke standardnímu vybavení. Používá se k ovládání pracovních nástrojů z volitelného vybavení, jako jsou hydraulická kladiva, nůžky, drapáky, čelisti pro primární a sekundární drcení, víceúčelové (MP) nástroje, a vibrační desky. Tlumení dosedu hydraulických válců. Tlumiče dosedu hydraulických válců na straně pod pístem válců výložníku a na obou stranách hydraulického válce násady tlumí rázy, snižují hlučnost a prodlužují životnost válců. 5

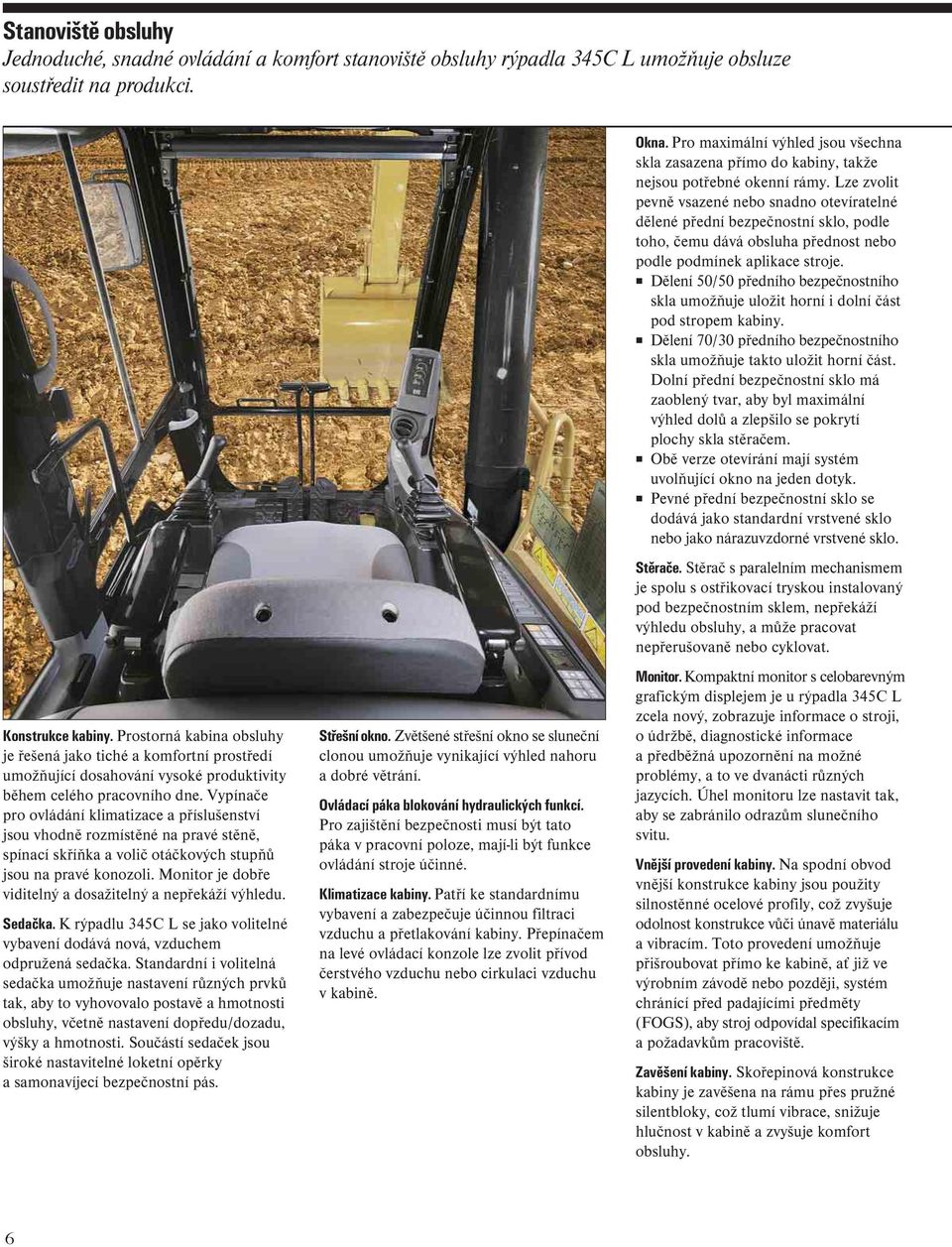

6 Stanoviště obsluhy Jednoduché, snadné ovládání a komfort stanoviště obsluhy rýpadla 345C L umožňuje obsluze soustředit na produkci. Konstrukce kabiny. Prostorná kabina obsluhy je řešená jako tiché a komfortní prostředí umožňující dosahování vysoké produktivity během celého pracovního dne. Vypínače pro ovládání klimatizace a příslušenství jsou vhodně rozmístěné na pravé stěně, spínací skříňka a volič otáčkových stupňů jsou na pravé konozoli. Monitor je dobře viditelný a dosažitelný a nepřekáží výhledu. Sedačka. K rýpadlu 345C L se jako volitelné vybavení dodává nová, vzduchem odpružená sedačka. Standardní i volitelná sedačka umožňuje nastavení různých prvků tak, aby to vyhovovalo postavě a hmotnosti obsluhy, včetně nastavení dopředu/dozadu, výšky a hmotnosti. Součástí sedaček jsou široké nastavitelné loketní opěrky a samonavíjecí bezpečnostní pás. Střešní okno. Zvětšené střešní okno se sluneční clonou umožňuje vynikající výhled nahoru a dobré větrání. Ovládací páka blokování hydraulických funkcí. Pro zajištění bezpečnosti musí být tato páka v pracovní poloze, mají-li být funkce ovládání stroje účinné. Klimatizace kabiny. Patří ke standardnímu vybavení a zabezpečuje účinnou filtraci vzduchu a přetlakování kabiny. Přepínačem na levé ovládací konzole lze zvolit přívod čerstvého vzduchu nebo cirkulaci vzduchu v kabině. Okna. Pro maximální výhled jsou všechna skla zasazena přímo do kabiny, takže nejsou potřebné okenní rámy. Lze zvolit pevně vsazené nebo snadno otevíratelné dělené přední bezpečnostní sklo, podle toho, čemu dává obsluha přednost nebo podle podmínek aplikace stroje. Dělení 50/50 předního bezpečnostního skla umožňuje uložit horní i dolní část pod stropem kabiny. Dělení 70/30 předního bezpečnostního skla umožňuje takto uložit horní část. Dolní přední bezpečnostní sklo má zaoblený tvar, aby byl maximální výhled dolů a zlepšilo se pokrytí plochy skla stěračem. Obě verze otevírání mají systém uvolňující okno na jeden dotyk. Pevné přední bezpečnostní sklo se dodává jako standardní vrstvené sklo nebo jako nárazuvzdorné vrstvené sklo. Stěrače. Stěrač s paralelním mechanismem je spolu s ostřikovací tryskou instalovaný pod bezpečnostním sklem, nepřekáží výhledu obsluhy, a může pracovat nepřerušovaně nebo cyklovat. Monitor. Kompaktní monitor s celobarevným grafickým displejem je u rýpadla 345C L zcela nový, zobrazuje informace o stroji, o údržbě, diagnostické informace a předběžná upozornění na možné problémy, a to ve dvanácti různých jazycích. Úhel monitoru lze nastavit tak, aby se zabránilo odrazům slunečního svitu. Vnější provedení kabiny. a spodní obvod vnější konstrukce kabiny jsou použity silnostěnné ocelové profily, což zvyšuje odolnost konstrukce vůči únavě materiálu a vibracím. Toto provedení umožňuje přišroubovat přímo ke kabině, ať již ve výrobním závodě nebo později, systém chránící před padajícími předměty (FOGS), aby stroj odpovídal specifikacím a požadavkům pracoviště. Zavěšení kabiny. Skořepinová konstrukce kabiny je zavěšena na rámu přes pružné silentbloky, což tlumí vibrace, snižuje hlučnost v kabině a zvyšuje komfort obsluhy. 6

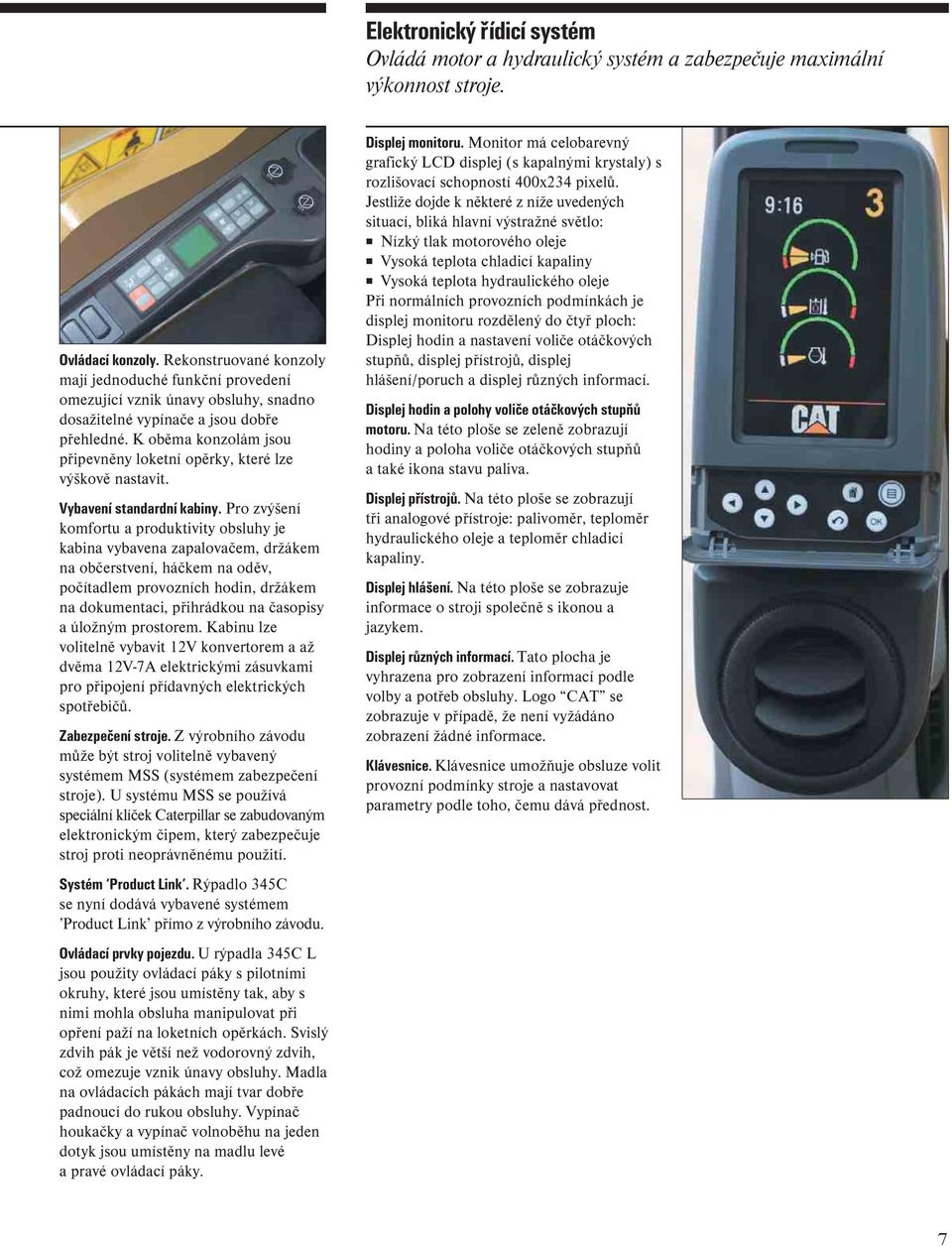

7 Elektronický řídicí systém Ovládá motor a hydraulický systém a zabezpečuje maximální výkonnost stroje. Ovládací konzoly. Rekonstruované konzoly mají jednoduché funkční provedení omezující vznik únavy obsluhy, snadno dosažitelné vypínače a jsou dobře přehledné. K oběma konzolám jsou připevněny loketní opěrky, které lze výškově nastavit. Vybavení standardní kabiny. Pro zvýšení komfortu a produktivity obsluhy je kabina vybavena zapalovačem, držákem na občerstvení, háčkem na oděv, počítadlem provozních hodin, držákem na dokumentaci, přihrádkou na časopisy a úložným prostorem. Kabinu lze volitelně vybavit 12V konvertorem a až dvěma 12V-7A elektrickými zásuvkami pro připojení přídavných elektrických spotřebičů. Zabezpečení stroje. Z výrobního závodu může být stroj volitelně vybavený systémem MSS (systémem zabezpečení stroje). U systému MSS se používá speciální klíček Caterpillar se zabudovaným elektronickým čipem, který zabezpečuje stroj proti neoprávněnému použití. Systém Product Link. Rýpadlo 345C se nyní dodává vybavené systémem Product Link přímo z výrobního závodu. Ovládací prvky pojezdu. U rýpadla 345C L jsou použity ovládací páky s pilotními okruhy, které jsou umístěny tak, aby s nimi mohla obsluha manipulovat při opření paží na loketních opěrkách. Svislý zdvih pák je větší než vodorovný zdvih, což omezuje vznik únavy obsluhy. Madla na ovládacích pákách mají tvar dobře padnoucí do rukou obsluhy. Vypínač houkačky a vypínač volnoběhu na jeden dotyk jsou umístěny na madlu levé a pravé ovládací páky. Displej monitoru. Monitor má celobarevný grafický LCD displej (s kapalnými krystaly) s rozlišovací schopností 400x234 pixelů. Jestliže dojde k některé z níže uvedených situací, bliká hlavní výstražné světlo: ízký tlak motorového oleje Vysoká teplota chladicí kapaliny Vysoká teplota hydraulického oleje Při normálních provozních podmínkách je displej monitoru rozdělený do čtyř ploch: Displej hodin a nastavení voliče otáčkových stupňů, displej přístrojů, displej hlášení/poruch a displej různých informací. Displej hodin a polohy voliče otáčkových stupňů motoru. a této ploše se zeleně zobrazují hodiny a poloha voliče otáčkových stupňů a také ikona stavu paliva. Displej přístrojů. a této ploše se zobrazují tři analogové přístroje: palivoměr, teploměr hydraulického oleje a teploměr chladicí kapaliny. Displej hlášení. a této ploše se zobrazuje informace o stroji společně s ikonou a jazykem. Displej různých informací. Tato plocha je vyhrazena pro zobrazení informací podle volby a potřeb obsluhy. Logo CAT se zobrazuje v případě, že není vyžádáno zobrazení žádné informace. Klávesnice. Klávesnice umožňuje obsluze volit provozní podmínky stroje a nastavovat parametry podle toho, čemu dává přednost. 7

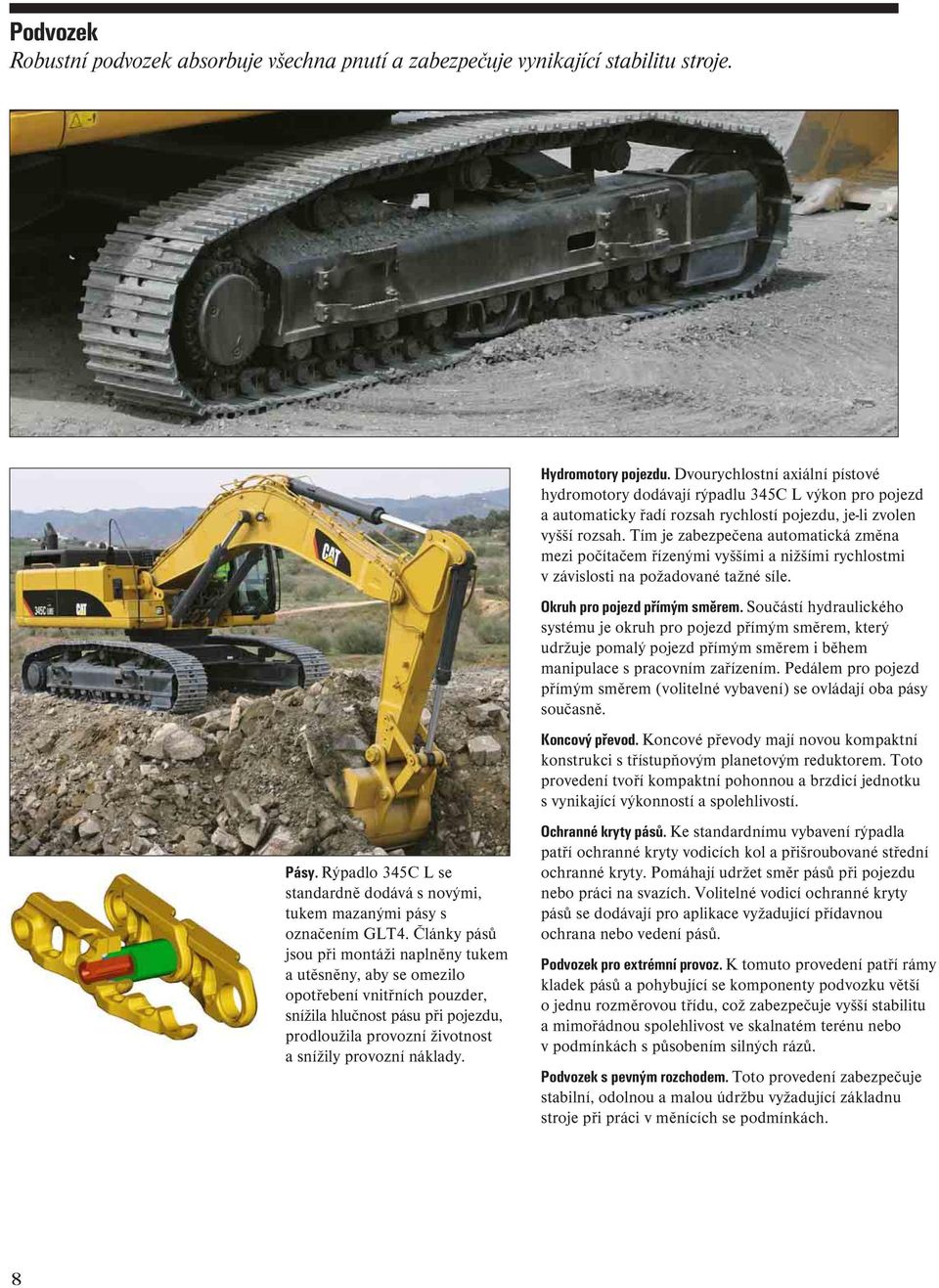

8 Podvozek Robustní podvozek absorbuje všechna pnutí a zabezpečuje vynikající stabilitu stroje. Pásy. Rýpadlo 345C L se standardně dodává s novými, tukem mazanými pásy s označením GLT4. Články pásů jsou při montáži naplněny tukem a utěsněny, aby se omezilo opotřebení vnitřních pouzder, snížila hlučnost pásu při pojezdu, prodloužila provozní životnost a snížily provozní náklady. Hydromotory pojezdu. Dvourychlostní axiální pístové hydromotory dodávají rýpadlu 345C L výkon pro pojezd a automaticky řadí rozsah rychlostí pojezdu, je-li zvolen vyšší rozsah. Tím je zabezpečena automatická změna mezi počítačem řízenými vyššími a nižšími rychlostmi v závislosti na požadované tažné síle. Okruh pro pojezd přímým směrem. Součástí hydraulického systému je okruh pro pojezd přímým směrem, který udržuje pomalý pojezd přímým směrem i během manipulace s pracovním zařízením. Pedálem pro pojezd přímým směrem (volitelné vybavení) se ovládají oba pásy současně. Koncový převod. Koncové převody mají novou kompaktní konstrukci s třístupňovým planetovým reduktorem. Toto provedení tvoří kompaktní pohonnou a brzdicí jednotku s vynikající výkonností a spolehlivostí. Ochranné kryty pásů. Ke standardnímu vybavení rýpadla patří ochranné kryty vodicích kol a přišroubované střední ochranné kryty. Pomáhají udržet směr pásů při pojezdu nebo práci na svazích. Volitelné vodicí ochranné kryty pásů se dodávají pro aplikace vyžadující přídavnou ochrana nebo vedení pásů. Podvozek pro extrémní provoz. K tomuto provedení patří rámy kladek pásů a pohybující se komponenty podvozku větší o jednu rozměrovou třídu, což zabezpečuje vyšší stabilitu a mimořádnou spolehlivost ve skalnatém terénu nebo v podmínkách s působením silných rázů. Podvozek s pevným rozchodem. Toto provedení zabezpečuje stabilní, odolnou a malou údržbu vyžadující základnu stroje při práci v měnících se podmínkách. 8

9 Výložník s funkcemi SmartBoom Omezuje namáhání a vibrace přenášené do stroje. Přihrnování kamení. Přihrnování kamení a dokončovací práce jsou snadné a rychlé. Funkce SmartBoom výložníku zjednodušují práci a dovolují obsluze soustředit se na násadu a lopatu, zatímco výložník se volně pohybuje nahoru a dolů bez využití průtoku oleje od čerpadla. Práce s kladivem. ikdy nebyla tak produktivní a pro obsluhu příjemná. Celé pracovní zařízení automaticky sleduje kladivo při vnikání do materiálu. edochází k úhozům kladiva do prázdna nebo k nadměrnému působení síly na kladivo, což prodlužuje životnost kladiva i stroje. Stejné výhody se projevují při použití vibračních desek. akládání damprů. akládání damprů z rozvalu je produktivnější a šetří se palivo, protože vratný cyklus vyžaduje olej od čerpadla jen pro lopatu a násadu, zatímco pohyb výložníku dolů olej od čerpadla nevyžaduje. Manipulace s materiálem. Je efektivnější a produktivnější díky rychlejším vratným cyklům. Vykládání z nákladních člunů je snadnější, protože při využití funkce SmartBoom nedochází k působení nadměrné síly na dno člunu a obsluha se může zcela soustředit na produkci. Stavba stroje Základem dlouhé životnosti rýpadla je provedení jeho hlavních komponentů. Konstrukce podvozku. Moderní konstrukce základního rámu podvozku odolá namáhání i při nejnáročnějších aplikacích stroje. Upravený tvar H rámu podvozku a jeho skříňové průřezy zabezpečují vynikající odolnost vůči kombinovanému namáhání krutem a ohybem. Podvozek s měnitelným rozchodem má rámy kladek pásů přišroubované k základnímu rámu a podvozek se může zasunout/zúžit, aby se zmenšila přepravní šířka. Roboticky svařované rámy kladek pásů jsou zhotoveny z tvářených U profilů. Robotické svařování použité během výrobního procesu zajistilo nepřerušované vysoce jakostní svary. Horní rám. Tuhý hlavní rám byl zúžen, aby se zlepšily možnosti přepravy rýpadla, a je konstruovaný tak, aby byl maximálně odolný. Robotickým svařováním se docílily nepřerušované, vysoce jakostní svary. Tuhost a pevnost rámu je zvýšena použitím profilů spojených s velkoprůměrovými trubkami v ploše paty výložníku. a vnější rám se používají obloukové podélné nosníky zabezpečující potřebnou tuhost při kombinovaném namáhání ohybem a krutem. Rámy kladek pásů. Rámy kladek pásů jsou vyrobeny z tlustých ocelových plechů tvářených do U a přivařených ke spodnímu plechu tak, aby tvořily skříňovou konstrukci. Tato skříňová konstrukce má zvýšenou tuhost a je odolná vůči rázům. Podvozek s měnitelným rozchodem. Dlouhý podvozek s měnitelným rozchodem patří ke standardnímu provedení; tvoří širokou, stabilní základnu při práci stroje, zúžením se zmenší přepravní šířka. Rámy kladek pásů jsou přišroubovány k základnímu rámu, a mohou být umístěny ve dvou polohách. 9

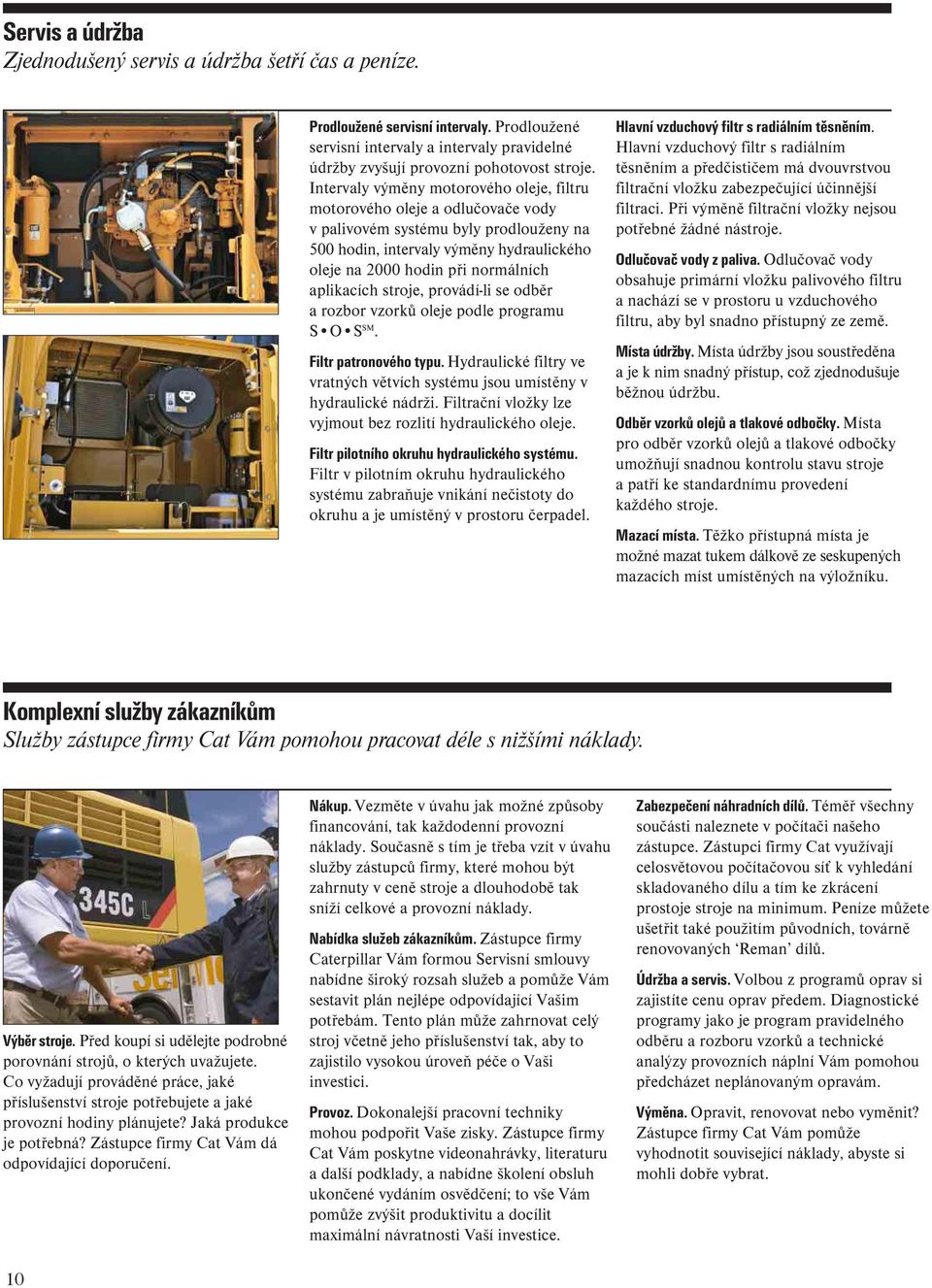

10 Servis a údržba Zjednodušený servis a údržba šetří čas a peníze. Prodloužené servisní intervaly. Prodloužené servisní intervaly a intervaly pravidelné údržby zvyšují provozní pohotovost stroje. Intervaly výměny motorového oleje, filtru motorového oleje a odlučovače vody v palivovém systému byly prodlouženy na 500 hodin, intervaly výměny hydraulického oleje na 2000 hodin při normálních aplikacích stroje, provádí-li se odběr a rozbor vzorků oleje podle programu S O S SM. Filtr patronového typu. Hydraulické filtry ve vratných větvích systému jsou umístěny v hydraulické nádrži. Filtrační vložky lze vyjmout bez rozlití hydraulického oleje. Filtr pilotního okruhu hydraulického systému. Filtr v pilotním okruhu hydraulického systému zabraňuje vnikání nečistoty do okruhu a je umístěný v prostoru čerpadel. Hlavní vzduchový filtr s radiálním těsněním. Hlavní vzduchový filtr s radiálním těsněním a předčističem má dvouvrstvou filtrační vložku zabezpečující účinnější filtraci. Při výměně filtrační vložky nejsou potřebné žádné nástroje. Odlučovač vody z paliva. Odlučovač vody obsahuje primární vložku palivového filtru a nachází se v prostoru u vzduchového filtru, aby byl snadno přístupný ze země. Místa údržby. Místa údržby jsou soustředěna a je k nim snadný přístup, což zjednodušuje běžnou údržbu. Odběr vzorků olejů a tlakové odbočky. Místa pro odběr vzorků olejů a tlakové odbočky umožňují snadnou kontrolu stavu stroje a patří ke standardnímu provedení každého stroje. Mazací místa. Těžko přístupná místa je možné mazat tukem dálkově ze seskupených mazacích míst umístěných na výložníku. Komplexní služby zákazníkům Služby zástupce firmy Cat Vám pomohou pracovat déle s nižšími náklady. Výběr stroje. Před koupí si udělejte podrobné porovnání strojů, o kterých uvažujete. Co vyžadují prováděné práce, jaké příslušenství stroje potřebujete a jaké provozní hodiny plánujete? Jaká produkce je potřebná? Zástupce firmy Cat Vám dá odpovídající doporučení. 10 ákup. Vezměte v úvahu jak možné způsoby financování, tak každodenní provozní náklady. Současně s tím je třeba vzít v úvahu služby zástupců firmy, které mohou být zahrnuty v ceně stroje a dlouhodobě tak sníží celkové a provozní náklady. abídka služeb zákazníkům. Zástupce firmy Caterpillar Vám formou Servisní smlouvy nabídne široký rozsah služeb a pomůže Vám sestavit plán nejlépe odpovídající Vašim potřebám. Tento plán může zahrnovat celý stroj včetně jeho příslušenství tak, aby to zajistilo vysokou úroveň péče o Vaši investici. Provoz. Dokonalejší pracovní techniky mohou podpořit Vaše zisky. Zástupce firmy Cat Vám poskytne videonahrávky, literaturu a další podklady, a nabídne školení obsluh ukončené vydáním osvědčení; to vše Vám pomůže zvýšit produktivitu a docílit maximální návratnosti Vaší investice. Zabezpečení náhradních dílů. Téměř všechny součásti naleznete v počítači našeho zástupce. Zástupci firmy Cat využívají celosvětovou počítačovou síť k vyhledání skladovaného dílu a tím ke zkrácení prostoje stroje na minimum. Peníze můžete ušetřit také použitím původních, továrně renovovaných Reman dílů. Údržba a servis. Volbou z programů oprav si zajistíte cenu oprav předem. Diagnostické programy jako je program pravidelného odběru a rozboru vzorků a technické analýzy provozních náplní Vám pomohou předcházet neplánovaným opravám. Výměna. Opravit, renovovat nebo vyměnit? Zástupce firmy Cat Vám pomůže vyhodnotit související náklady, abyste si mohli dobře vybrat.

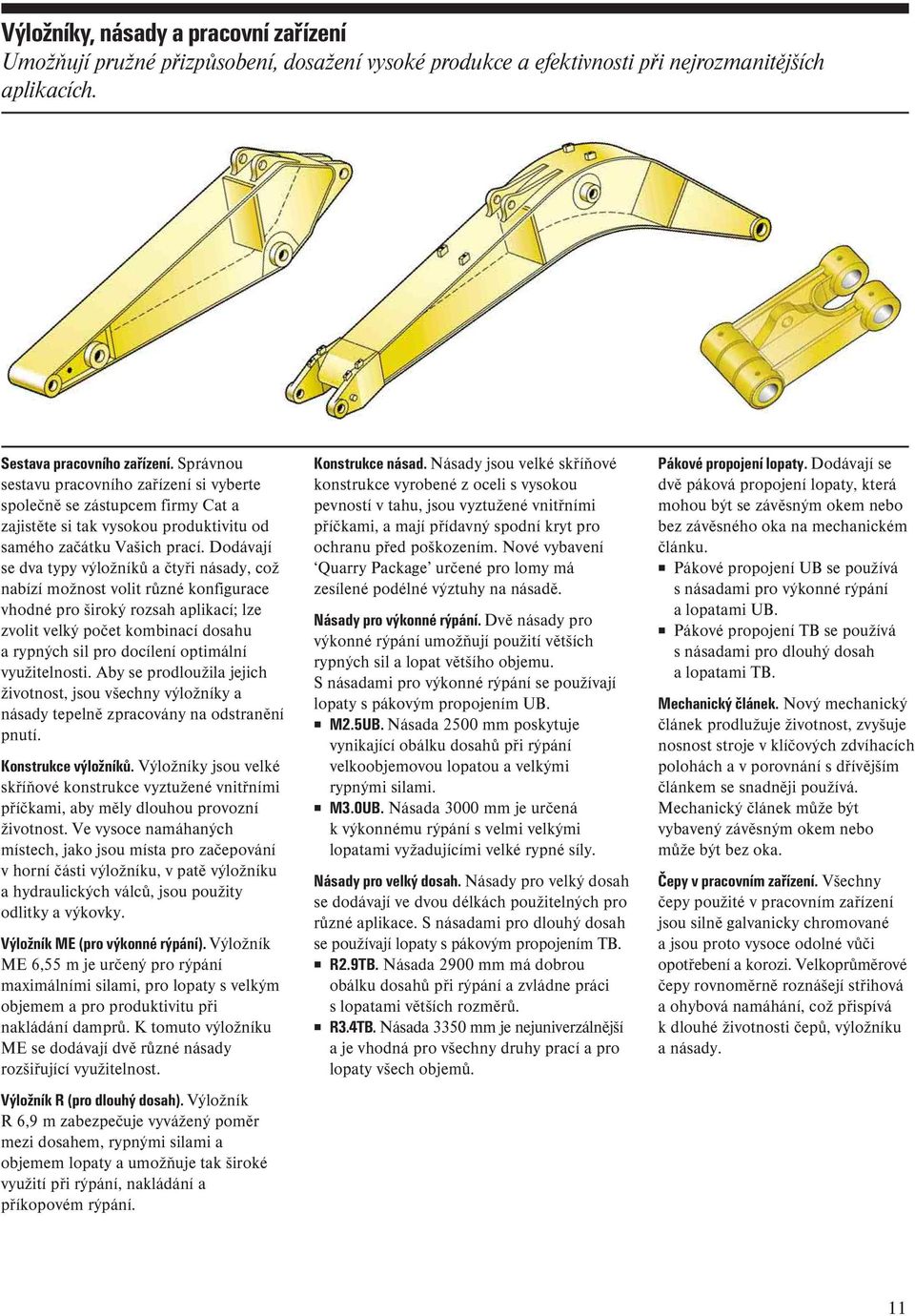

11 Výložníky, násady a pracovní zařízení Umožňují pružné přizpůsobení, dosažení vysoké produkce a efektivnosti při nejrozmanitějších aplikacích. Sestava pracovního zařízení. Správnou sestavu pracovního zařízení si vyberte společně se zástupcem firmy Cat a zajistěte si tak vysokou produktivitu od samého začátku Vašich prací. Dodávají se dva typy výložníků a čtyři násady, což nabízí možnost volit různé konfigurace vhodné pro široký rozsah aplikací; lze zvolit velký počet kombinací dosahu a rypných sil pro docílení optimální využitelnosti. Aby se prodloužila jejich životnost, jsou všechny výložníky a násady tepelně zpracovány na odstranění pnutí. Konstrukce výložníků. Výložníky jsou velké skříňové konstrukce vyztužené vnitřními příčkami, aby měly dlouhou provozní životnost. Ve vysoce namáhaných místech, jako jsou místa pro začepování v horní části výložníku, v patě výložníku a hydraulických válců, jsou použity odlitky a výkovky. Výložník ME (pro výkonné rýpání). Výložník ME 6,55 m je určený pro rýpání maximálními silami, pro lopaty s velkým objemem a pro produktivitu při nakládání damprů. K tomuto výložníku ME se dodávají dvě různé násady rozšiřující využitelnost. Výložník R (pro dlouhý dosah). Výložník R 6,9 m zabezpečuje vyvážený poměr mezi dosahem, rypnými silami a objemem lopaty a umožňuje tak široké využití při rýpání, nakládání a příkopovém rýpání. Konstrukce násad. ásady jsou velké skříňové konstrukce vyrobené z oceli s vysokou pevností v tahu, jsou vyztužené vnitřními příčkami, a mají přídavný spodní kryt pro ochranu před poškozením. ové vybavení Quarry Package určené pro lomy má zesílené podélné výztuhy na násadě. ásady pro výkonné rýpání. Dvě násady pro výkonné rýpání umožňují použití větších rypných sil a lopat většího objemu. S násadami pro výkonné rýpání se používají lopaty s pákovým propojením UB. M2.5UB. ásada 2500 mm poskytuje vynikající obálku dosahů při rýpání velkoobjemovou lopatou a velkými rypnými silami. M3.0UB. ásada 3000 mm je určená k výkonnému rýpání s velmi velkými lopatami vyžadujícími velké rypné síly. ásady pro velký dosah. ásady pro velký dosah se dodávají ve dvou délkách použitelných pro různé aplikace. S násadami pro dlouhý dosah se používají lopaty s pákovým propojením TB. R2.9TB. ásada 2900 mm má dobrou obálku dosahů při rýpání a zvládne práci s lopatami větších rozměrů. R3.4TB. ásada 3350 mm je nejuniverzálnější a je vhodná pro všechny druhy prací a pro lopaty všech objemů. Pákové propojení lopaty. Dodávají se dvě páková propojení lopaty, která mohou být se závěsným okem nebo bez závěsného oka na mechanickém článku. Pákové propojení UB se používá s násadami pro výkonné rýpání a lopatami UB. Pákové propojení TB se používá s násadami pro dlouhý dosah a lopatami TB. Mechanický článek. ový mechanický článek prodlužuje životnost, zvyšuje nosnost stroje v klíčových zdvíhacích polohách a v porovnání s dřívějším článkem se snadněji používá. Mechanický článek může být vybavený závěsným okem nebo může být bez oka. Čepy v pracovním zařízení. Všechny čepy použité v pracovním zařízení jsou silně galvanicky chromované a jsou proto vysoce odolné vůči opotřebení a korozi. Velkoprůměrové čepy rovnoměrně roznášejí střihová a ohybová namáhání, což přispívá k dlouhé životnosti čepů, výložníku a násady. 11

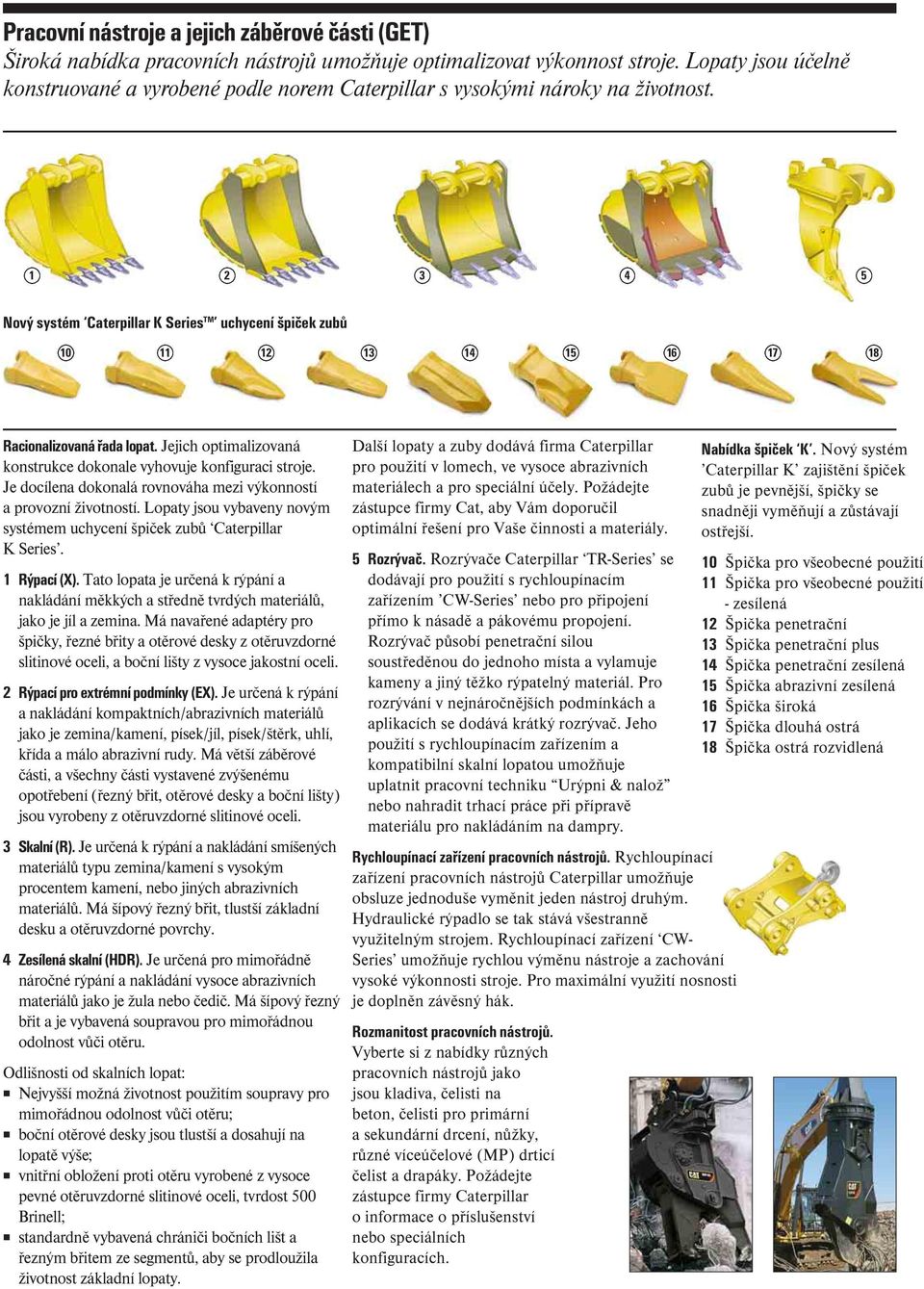

12 Pracovní nástroje a jejich záběrové části (GET) Široká nabídka pracovních nástrojů umožňuje optimalizovat výkonnost stroje. Lopaty jsou účelně konstruované a vyrobené podle norem Caterpillar s vysokými nároky na životnost ový systém Caterpillar K Series TM uchycení špiček zubů Racionalizovaná řada lopat. Jejich optimalizovaná konstrukce dokonale vyhovuje konfiguraci stroje. Je docílena dokonalá rovnováha mezi výkonností a provozní životností. Lopaty jsou vybaveny novým systémem uchycení špiček zubů Caterpillar K Series. 1 Rýpací (X). Tato lopata je určená k rýpání a nakládání měkkých a středně tvrdých materiálů, jako je jíl a zemina. Má navařené adaptéry pro špičky, řezné břity a otěrové desky z otěruvzdorné slitinové oceli, a boční lišty z vysoce jakostní oceli. 2 Rýpací pro extrémní podmínky (EX). Je určená k rýpání a nakládání kompaktních/abrazivních materiálů jako je zemina/kamení, písek/jíl, písek/štěrk, uhlí, křída a málo abrazivní rudy. Má větší záběrové části, a všechny části vystavené zvýšenému opotřebení (řezný břit, otěrové desky a boční lišty) jsou vyrobeny z otěruvzdorné slitinové oceli. 3 Skalní (R). Je určená k rýpání a nakládání smíšených materiálů typu zemina/kamení s vysokým procentem kamení, nebo jiných abrazivních materiálů. Má šípový řezný břit, tlustší základní desku a otěruvzdorné povrchy. 4 Zesílená skalní (HDR). Je určená pro mimořádně náročné rýpání a nakládání vysoce abrazivních materiálů jako je žula nebo čedič. Má šípový řezný břit a je vybavená soupravou pro mimořádnou odolnost vůči otěru. Odlišnosti od skalních lopat: ejvyšší možná životnost použitím soupravy pro mimořádnou odolnost vůči otěru; boční otěrové desky jsou tlustší a dosahují na lopatě výše; vnitřní obložení proti otěru vyrobené z vysoce pevné otěruvzdorné slitinové oceli, tvrdost 500 Brinell; standardně vybavená chrániči bočních lišt a řezným břitem ze segmentů, aby se prodloužila životnost základní lopaty. Další lopaty a zuby dodává firma Caterpillar pro použití v lomech, ve vysoce abrazivních materiálech a pro speciální účely. Požádejte zástupce firmy Cat, aby Vám doporučil optimální řešení pro Vaše činnosti a materiály. 5 Rozrývač. Rozrývače Caterpillar TR-Series se dodávají pro použití s rychloupínacím zařízením CW-Series nebo pro připojení přímo k násadě a pákovému propojení. Rozrývač působí penetrační silou soustředěnou do jednoho místa a vylamuje kameny a jiný těžko rýpatelný materiál. Pro rozrývání v nejnáročnějších podmínkách a aplikacích se dodává krátký rozrývač. Jeho použití s rychloupínacím zařízením a kompatibilní skalní lopatou umožňuje uplatnit pracovní techniku Urýpni & nalož nebo nahradit trhací práce při přípravě materiálu pro nakládáním na dampry. Rychloupínací zařízení pracovních nástrojů. Rychloupínací zařízení pracovních nástrojů Caterpillar umožňuje obsluze jednoduše vyměnit jeden nástroj druhým. Hydraulické rýpadlo se tak stává všestranně využitelným strojem. Rychloupínací zařízení CW- Series umožňuje rychlou výměnu nástroje a zachování vysoké výkonnosti stroje. Pro maximální využití nosnosti je doplněn závěsný hák. Rozmanitost pracovních nástrojů. Vyberte si z nabídky různých pracovních nástrojů jako jsou kladiva, čelisti na beton, čelisti pro primární a sekundární drcení, nůžky, různé víceúčelové (MP) drticí čelist a drapáky. Požádejte zástupce firmy Caterpillar o informace o příslušenství nebo speciálních konfiguracích. abídka špiček K. ový systém Caterpillar K zajištění špiček zubů je pevnější, špičky se snadněji vyměňují a zůstávají ostřejší. 10 Špička pro všeobecné použití 11 Špička pro všeobecné použití - zesílená 12 Špička penetrační 13 Špička penetrační plus 14 Špička penetrační zesílená 15 Špička abrazivní zesílená 16 Špička široká 17 Špička dlouhá ostrá 18 Špička ostrá rozvidlená

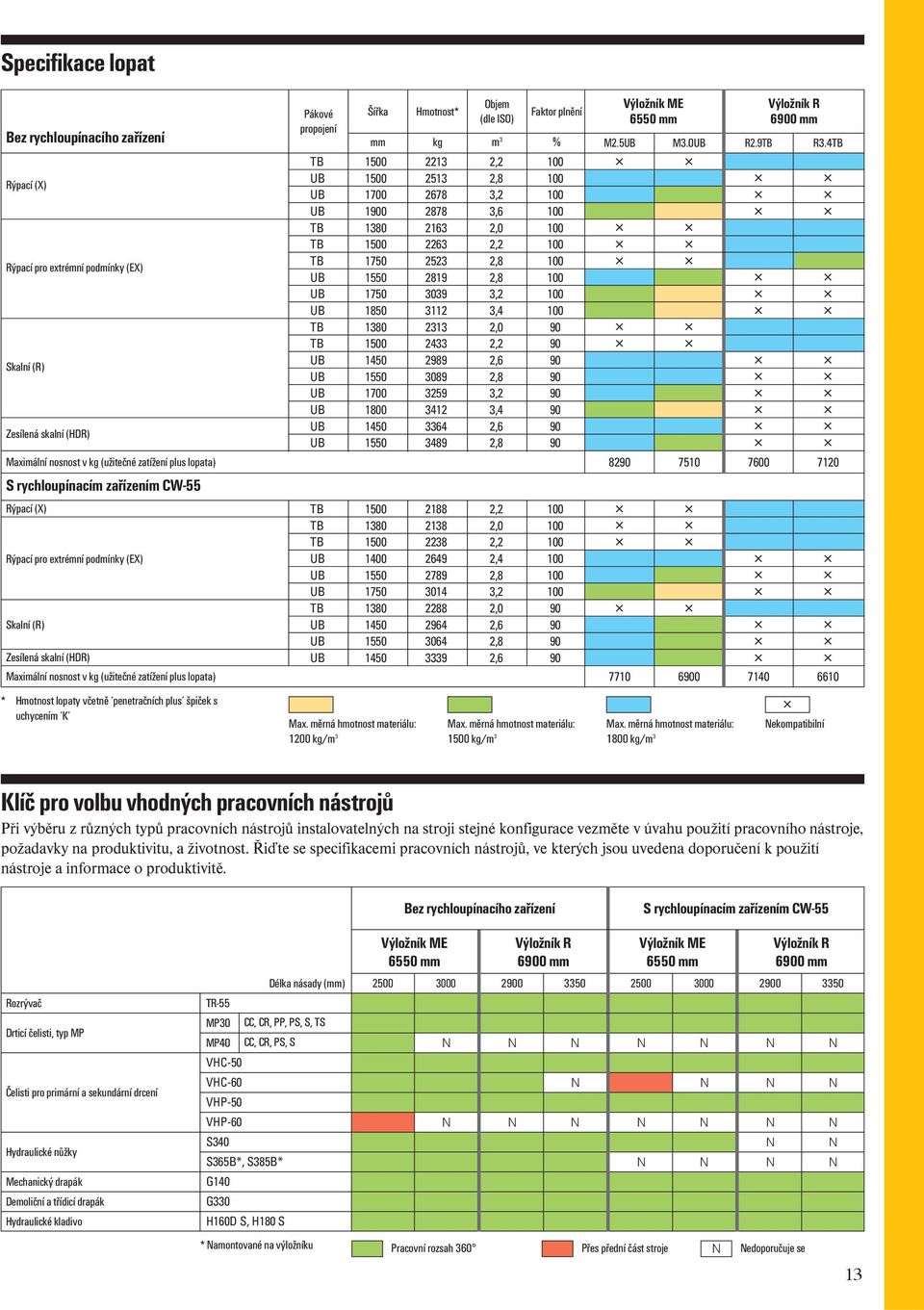

13 Specifikace lopat Bez rychloupínacího zařízení Rýpací (X) Rýpací pro extrémní podmínky (EX) Skalní (R) Zesílená skalní (HDR) Maximální nosnost v kg (užitečné zatížení plus lopata) S rychloupínacím zařízením CW-55 Rýpací (X) Rýpací pro extrémní podmínky (EX) Skalní (R) Zesílená skalní (HDR) Maximální nosnost v kg (užitečné zatížení plus lopata) * Hmotnost lopaty včetně penetračních plus špiček s uchycením K Pákové propojení Šířka Hmotnost* Objem (dle ISO) Faktor plnění mm kg m 3 % TB ,2 100 UB ,8 100 UB ,2 100 UB ,6 100 TB ,0 100 TB ,2 100 TB ,8 100 UB ,8 100 UB ,2 100 UB ,4 100 TB ,0 90 TB ,2 90 UB ,6 90 UB ,8 90 UB ,2 90 UB ,4 90 UB ,6 90 UB ,8 90 TB ,2 100 TB ,0 100 TB ,2 100 UB ,4 100 UB ,8 100 UB ,2 100 TB ,0 90 UB ,6 90 UB ,8 90 UB ,6 90 M2.5UB M3.0UB R2.9TB R3.4TB Výložník ME 6550 mm Max. měrná hmotnost materiálu: Max. měrná hmotnost materiálu: Max. měrná hmotnost materiálu: 1200 kg/m kg/m kg/m 3 Výložník R 6900 mm ekompatibilní Klíč pro volbu vhodných pracovních nástrojů Při výběru z různých typů pracovních nástrojů instalovatelných na stroji stejné konfigurace vezměte v úvahu použití pracovního nástroje, požadavky na produktivitu, a životnost. Řiďte se specifikacemi pracovních nástrojů, ve kterých jsou uvedena doporučení k použití nástroje a informace o produktivitě. Bez rychloupínacího zařízení S rychloupínacím zařízením CW-55 Rozrývač Drticí čelisti, typ MP Čelisti pro primární a sekundární drcení Hydraulické nůžky Mechanický drapák Demoliční a třídicí drapák Hydraulické kladivo Délka násady (mm) TR-55 MP30 CC, CR, PP, PS, S, TS MP40 CC, CR, PS, S VHC-50 VHC-60 VHP-50 VHP-60 S340 S365B*, S385B* G140 G330 H160D S, H180 S * amontované na výložníku Výložník ME 6550 mm Pracovní rozsah 360 Výložník R 6900 mm Přes přední část stroje Výložník ME 6550 mm Výložník R 6900 mm edoporučuje se 13

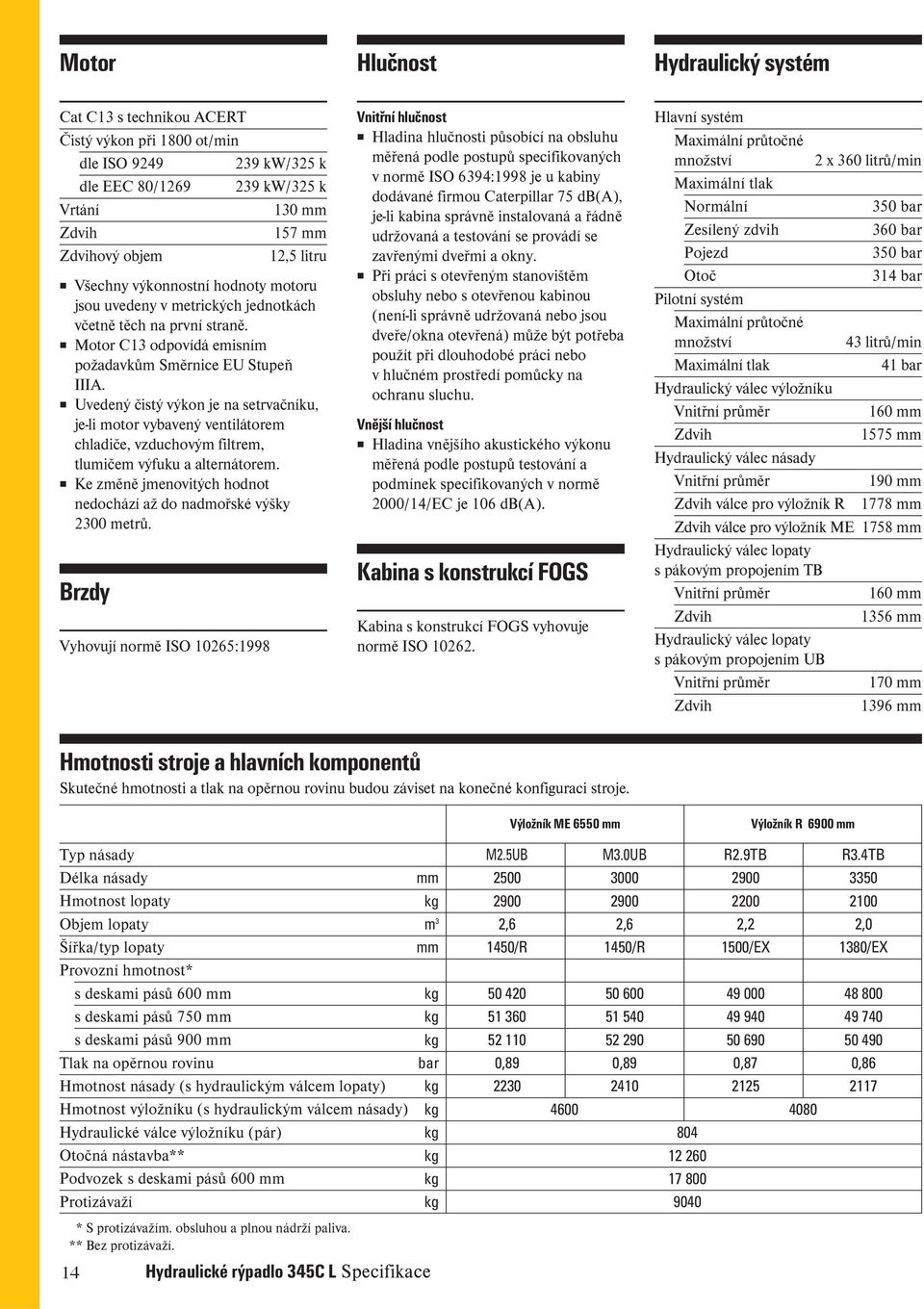

14 Motor Hlučnost Hydraulický systém Cat C13 s technikou ACERT Čistý výkon při 1800 ot/min dle ISO kw/325 k dle EEC 80/ kw/325 k Vrtání 130 mm Zdvih 157 mm Zdvihový objem 12,5 litru Všechny výkonnostní hodnoty motoru jsou uvedeny v metrických jednotkách včetně těch na první straně. Motor C13 odpovídá emisním požadavkům Směrnice EU Stupeň IIIA. Uvedený čistý výkon je na setrvačníku, je-li motor vybavený ventilátorem chladiče, vzduchovým filtrem, tlumičem výfuku a alternátorem. Ke změně jmenovitých hodnot nedochází až do nadmořské výšky 2300 metrů. Brzdy Vyhovují normě ISO 10265:1998 Vnitřní hlučnost Hladina hlučnosti působící na obsluhu měřená podle postupů specifikovaných v normě ISO 6394:1998 je u kabiny dodávané firmou Caterpillar 75 db(a), je-li kabina správně instalovaná a řádně udržovaná a testování se provádí se zavřenými dveřmi a okny. Při práci s otevřeným stanovištěm obsluhy nebo s otevřenou kabinou (není-li správně udržovaná nebo jsou dveře/okna otevřená) může být potřeba použít při dlouhodobé práci nebo v hlučném prostředí pomůcky na ochranu sluchu. Vnější hlučnost Hladina vnějšího akustického výkonu měřená podle postupů testování a podmínek specifikovaných v normě 2000/14/EC je 106 db(a). Kabina s konstrukcí FOGS Kabina s konstrukcí FOGS vyhovuje normě ISO Hlavní systém Maximální průtočné množství 2 x 360 litrů/min Maximální tlak ormální 350 bar Zesílený zdvih 360 bar Pojezd 350 bar Otoč 314 bar Pilotní systém Maximální průtočné množství 43 litrů/min Maximální tlak 41 bar Hydraulický válec výložníku Vnitřní průměr 160 mm Zdvih 1575 mm Hydraulický válec násady Vnitřní průměr 190 mm Zdvih válce pro výložník R 1778 mm Zdvih válce pro výložník ME 1758 mm Hydraulický válec lopaty s pákovým propojením TB Vnitřní průměr 160 mm Zdvih 1356 mm Hydraulický válec lopaty s pákovým propojením UB Vnitřní průměr 170 mm Zdvih 1396 mm Hmotnosti stroje a hlavních komponentů Skutečné hmotnosti a tlak na opěrnou rovinu budou záviset na konečné konfiguraci stroje. Výložník ME 6550 mm Výložník R 6900 mm Typ násady Délka násady Hmotnost lopaty Objem lopaty Šířka/typ lopaty Provozní hmotnost* s deskami pásů 600 mm s deskami pásů 750 mm s deskami pásů 900 mm Tlak na opěrnou rovinu Hmotnost násady (s hydraulickým válcem lopaty) Hmotnost výložníku (s hydraulickým válcem násady) Hydraulické válce výložníku (pár) Otočná nástavba** Podvozek s deskami pásů 600 mm Protizávaží * S protizávažím. obsluhou a plnou nádrží paliva. ** Bez protizávaží. 14 Hydraulické rýpadlo 345C L Specifikace M2.5UB M3.0UB R2.9TB R3.4TB mm kg m 3 2,6 2,6 2,2 2,0 mm 1450/R 1450/R 1500/EX 1380/EX kg kg kg bar 0,89 0,89 0,87 0,86 kg kg kg 804 kg kg kg 9040

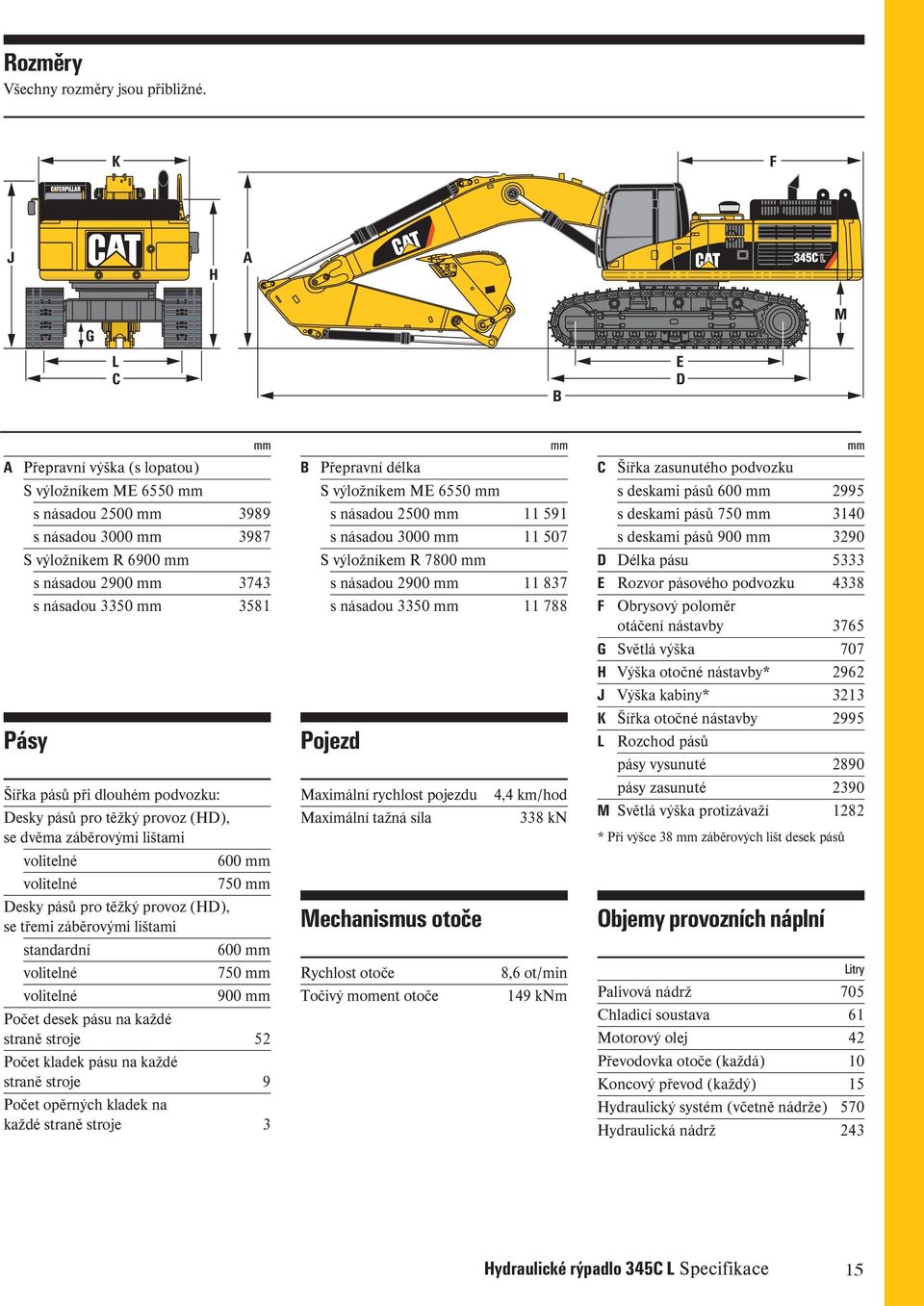

15 Rozměry Všechny rozměry jsou přibližné. K F J H A G L C B E D M mm A Přepravní výška (s lopatou) S výložníkem ME 6550 mm s násadou 2500 mm 3989 s násadou 3000 mm 3987 S výložníkem R 6900 mm s násadou 2900 mm 3743 s násadou 3350 mm 3581 Pásy Šířka pásů při dlouhém podvozku: Desky pásů pro těžký provoz (HD), se dvěma záběrovými lištami volitelné 600 mm volitelné 750 mm Desky pásů pro těžký provoz (HD), se třemi záběrovými lištami standardní 600 mm volitelné 750 mm volitelné 900 mm Počet desek pásu na každé straně stroje 52 Počet kladek pásu na každé straně stroje 9 Počet opěrných kladek na každé straně stroje 3 mm B Přepravní délka S výložníkem ME 6550 mm s násadou 2500 mm s násadou 3000 mm S výložníkem R 7800 mm s násadou 2900 mm s násadou 3350 mm Pojezd Maximální rychlost pojezdu Maximální tažná síla Mechanismus otoče Rychlost otoče Točivý moment otoče 4,4 km/hod 338 k 8,6 ot/min 149 km mm C Šířka zasunutého podvozku s deskami pásů 600 mm 2995 s deskami pásů 750 mm 3140 s deskami pásů 900 mm 3290 D Délka pásu 5333 E Rozvor pásového podvozku 4338 F Obrysový poloměr otáčení nástavby 3765 G Světlá výška 707 H Výška otočné nástavby* 2962 J Výška kabiny* 3213 K Šířka otočné nástavby 2995 L Rozchod pásů pásy vysunuté 2890 pásy zasunuté 2390 M Světlá výška protizávaží 1282 * Při výšce 38 mm záběrových lišt desek pásů Objemy provozních náplní Litry Palivová nádrž 705 Chladicí soustava 61 Motorový olej 42 Převodovka otoče (každá) 10 Koncový převod (každý) 15 Hydraulický systém (včetně nádrže) 570 Hydraulická nádrž 243 Hydraulické rýpadlo 345C L Specifikace 15

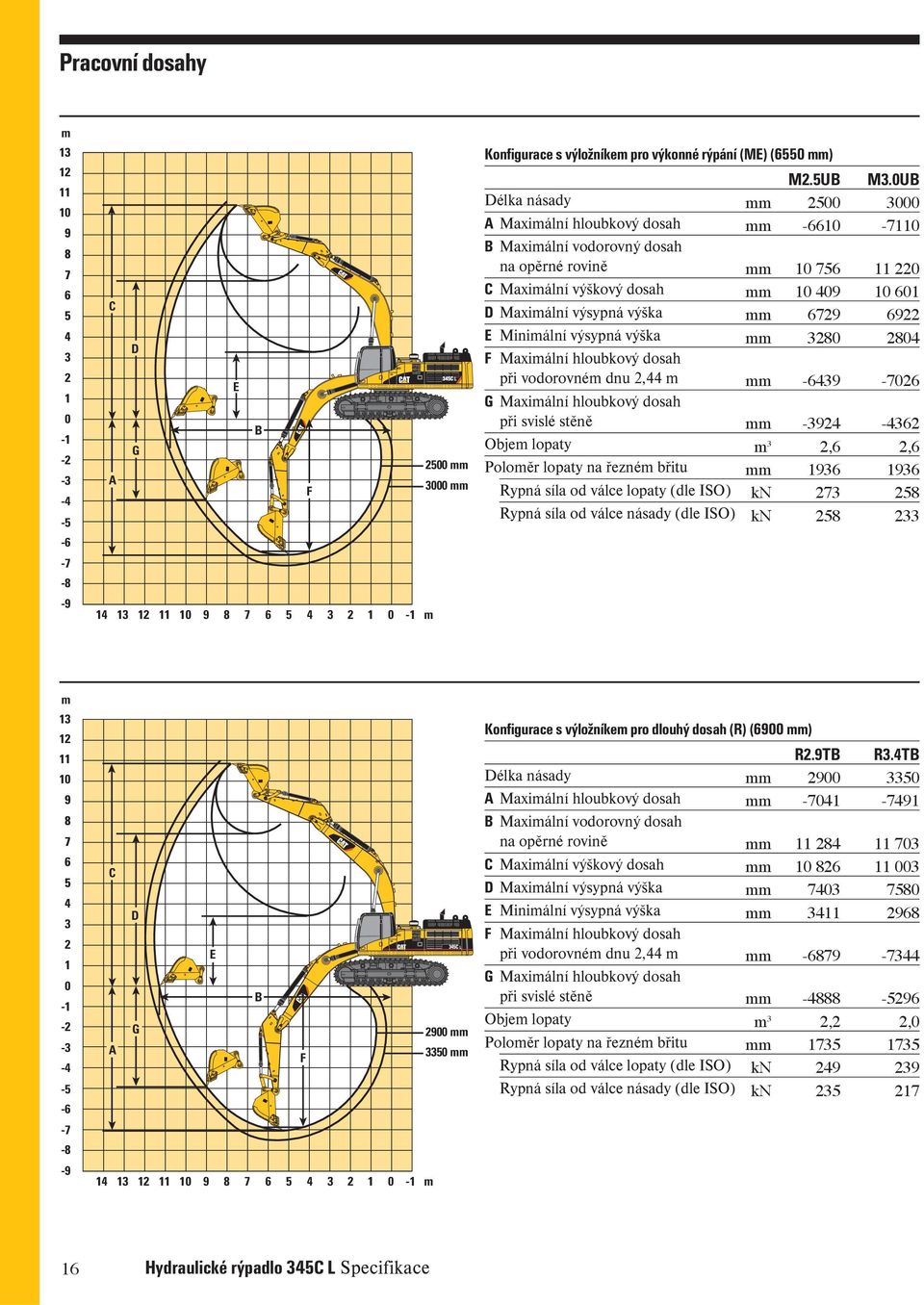

16 Pracovní dosahy m C A D G E B m F 2500 mm 3000 mm Konfigurace s výložníkem pro výkonné rýpání (ME) (6550 mm) Délka násady A Maximální hloubkový dosah B Maximální vodorovný dosah na opěrné rovině C Maximální výškový dosah D Maximální výsypná výška E Minimální výsypná výška F Maximální hloubkový dosah při vodorovném dnu 2,44 m G Maximální hloubkový dosah při svislé stěně Objem lopaty Poloměr lopaty na řezném břitu Rypná síla od válce lopaty (dle ISO) Rypná síla od válce násady (dle ISO) M2.5UB M3.0UB mm mm mm mm mm mm mm mm m 3 2,6 2,6 mm k k m C A D G E B m F 2900 mm 3350 mm Konfigurace s výložníkem pro dlouhý dosah (R) (6900 mm) Délka násady A Maximální hloubkový dosah B Maximální vodorovný dosah na opěrné rovině C Maximální výškový dosah D Maximální výsypná výška E Minimální výsypná výška F Maximální hloubkový dosah při vodorovném dnu 2,44 m G Maximální hloubkový dosah při svislé stěně Objem lopaty Poloměr lopaty na řezném břitu Rypná síla od válce lopaty (dle ISO) Rypná síla od válce násady (dle ISO) R2.9TB R3.4TB mm mm mm mm mm mm mm mm m 3 2,2 2,0 mm k k Hydraulické rýpadlo 345C L Specifikace

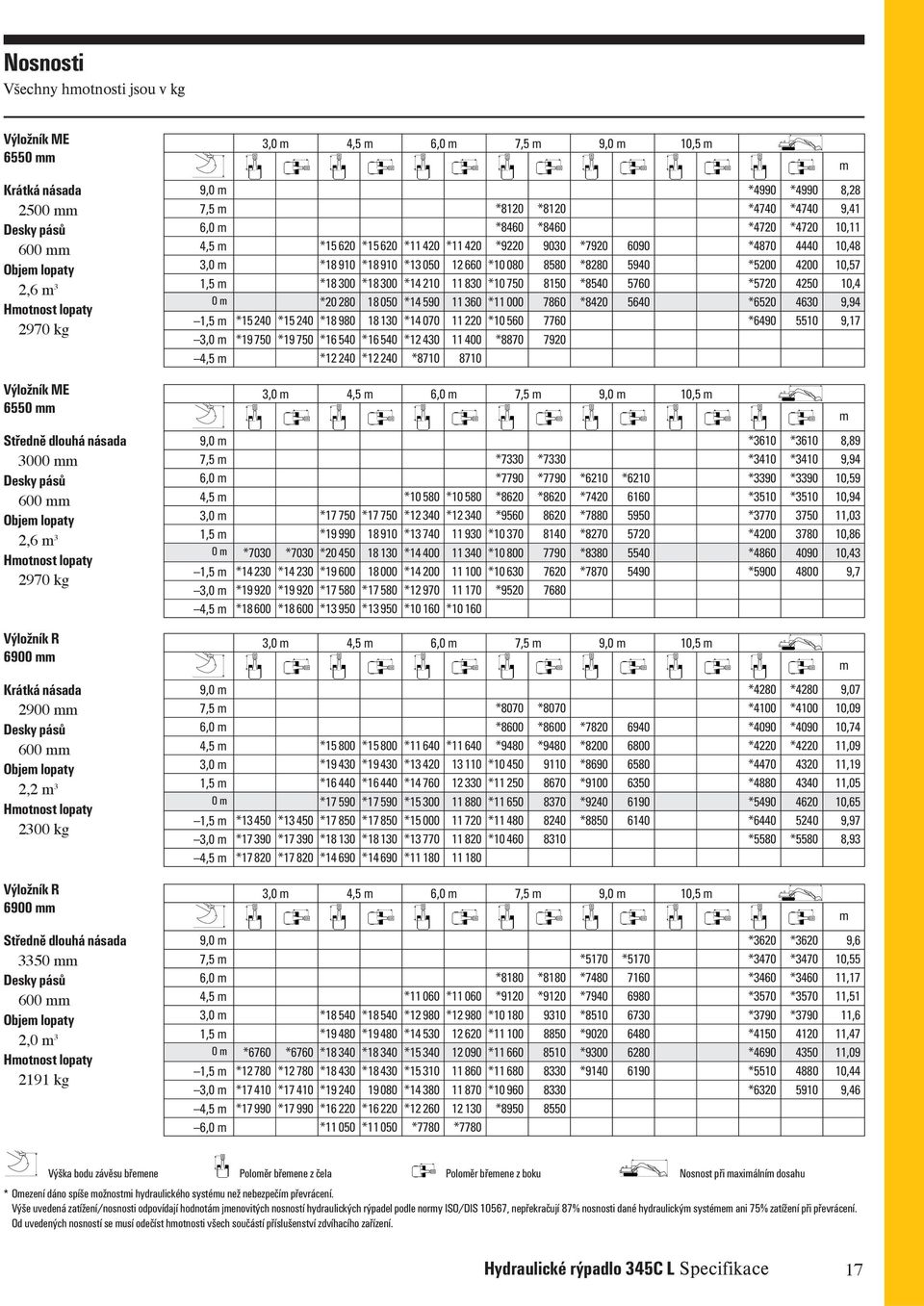

17 osnosti Všechny hmotnosti jsou v kg Výložník ME 6550 mm Krátká násada 2500 mm Desky pásů 600 mm Objem lopaty 2,6 m 3 Hmotnost lopaty 2970 kg Výložník ME 6550 mm Středně dlouhá násada 3000 mm Desky pásů 600 mm Objem lopaty 2,6 m 3 Hmotnost lopaty 2970 kg Výložník R 6900 mm Krátká násada 2900 mm Desky pásů 600 mm Objem lopaty 2,2 m 3 Hmotnost lopaty 2300 kg Výložník R 6900 mm Středně dlouhá násada 3350 mm Desky pásů 600 mm Objem lopaty 2,0 m 3 Hmotnost lopaty 2191 kg 9,0 m 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 0 m 1,5 m 3,0 m 4,5 m 9,0 m 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 0 m 1,5 m 3,0 m 4,5 m 9,0 m 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 0 m 1,5 m 3,0 m 4,5 m 9,0 m 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 0 m 1,5 m 3,0 m 4,5 m 6,0 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m *4990 *4990 8,28 *8120 *8120 *4740 *4740 9,41 *8460 *8460 *4720 * ,11 * * * * * * * ,48 * * * * * * ,57 * * * * * * ,4 * * * * * ,94 * * * * * * ,17 * * * * * * * * * ,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m *3610 *3610 8,89 *7330 *7330 *3410 *3410 9,94 *7790 *7790 *6210 *6210 *3390 * ,59 * * *8620 *8620 * *3510 * ,94 * * * * * * * ,03 * * * * * ,86 *7030 *7030 * * * * * ,43 * * * * * * * ,7 * * * * * * * * * * * * ,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m *4280 *4280 9,07 *8070 *8070 *4100 * ,09 *8600 *8600 * *4090 * ,74 * * * * *9480 *9480 * *4220 * ,09 * * * * * * ,19 * * * * * * ,05 * * * * * * ,65 * * * * * * * * ,97 * * * * * * *5580 *5580 8,93 * * * * * ,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m *3620 *3620 9,6 *5170 *5170 *3470 * ,55 *8180 *8180 * *3460 * ,17 * * *9120 *9120 * *3570 * ,51 * * * * * * *3790 * ,6 * * * * * * ,47 *6760 *6760 * * * * * * ,09 * * * * * * * * ,44 * * * * * * ,46 * * * * * * * * *7780 *7780 m m m m Výška bodu závěsu břemene Poloměr břemene z čela Poloměr břemene z boku osnost při maximálním dosahu * Omezení dáno spíše možnostmi hydraulického systému než nebezpečím převrácení. Výše uvedená zatížení/nosnosti odpovídají hodnotám jmenovitých nosností hydraulických rýpadel podle normy ISO/DIS 10567, nepřekračují 87% nosnosti dané hydraulickým systémem ani 75% zatížení při převrácení. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvíhacího zařízení. Hydraulické rýpadlo 345C L Specifikace 17

18 Standardní vybavení Standardní vybavení se může měnit. Podrobnější informace o aktuálním složení nabídky Vám sdělí zástupce firmy Caterpillar. Elektrický systém Alternátor 75 A Pracovní osvětlení instalované na rámu na kabině, dva na výložníku,na obou stranách vnitřní osvětlení kabiny Signální/výstražná houkačka Motor/Převodné ústrojí Automatická parkovací brzda otoče Automatické parkovací brzdy pojezdu Automatické řízení otáček motoru Časové ovládání otoče Dva rychlostní rozsahy pojezdu Chladicí soustava pro práci při vysokých okolních teplotách až do 48 C Chladicí soustava se samostatným kondenzorem pro klimatizaci instalovaným vedle chladiče motoru, ventilátor chladiče s měnitelnými otáčkami Motor Caterpillar C13 s technikou ACERT Jmenovité hodnoty se až do nadmořské výšky 2300 m nemění Odlučovač vody z paliva instalovaný v palivovém potrubí, s indikátorem hladiny Přesné ovládání otoče Sekundární vypínač pro vypnutí motoru Ochranné kryty Zesílené (HD) ochranné kryty hydromotorů pohonu pojezdu na podvozku Zesílené (HD) spodní ochranné kryty horního rámu Zesílený (HD) ochranný kryt otoče na podvozku Stanoviště obsluhy Bezpečnostní sklo přední, vrstvené Držák obalu s občerstvením Elektrická instalace pro vyhřívanou sedačku Háček na oděv Joystiky s elektronickým systémem, s nastavitelnou citlivostí odezvy, instalované na ovládacích konzolách Klimatizace, topení a odmrazování s automatickou regulací teploty astavitelná loketní opěrka ucené větrání s filtrací vzduchu, přetlaková kabina Ochozy Cat - levá strana a pravá strana Páka neutralizace (blokování) všech hydraulických ovládacích prvků Pedály ovládání pojezdu s demontovatelnými pákami pro ruční ovládání pojezdu Pevné střešní okno (polykarbonátové) Podlahová rohož, umývatelná Popelník a zapalovač, 24 V Posuvné horní okno ve dveřích Příprava pro instalaci 2 přídavných pedálů Příprava pro montáž ochranné konstrukce FOGS Přístrojový panel a přístroje s celobarevnou grafickým displejem, kontrola hladin při spouštění Samonavíjecí bezpečnostní pás šířky 51 mm Schránka pro dokumentaci Sluneční clona na bezpečnostním skle a střešním okně Souprava odhlučnění podle kritérií EU Stěrače a ostřikovače bezpečnostního skla (horní a dolní) Úložný prostor vhodný pro jídlonosič Zadní okno, nouzový východ Zpětní zrcátka - levé a pravé Pásy Desky pásů se třemi záběrovými lištami - šířka 600 mm, zesílené Hydraulická napínací zařízení pásů Ochranné kryty vodicích kol a středních částí pásu Tukem mazané pásy Podvozek Dlouhý podvozek s měnitelným rozchodem Stupačky čtyři Ostatní standardní vybavení Akumulátory Cat Hadice Cat XT, opletené, a opakovaně použitelné hadicové spojky áhon pro přídavné čerpadlo Ocelová protipožární přepážka mezi motorem a hydraulickými čerpadly Protizávaží 9000 kg se závěsným hákem Přepínač schématu ručního ovládání Přídavný hydraulický rozvaděč pro hydromechanické nástroje Přípojka spojů CAT-DATA s možností použití softwéru ET Příprava pro systém Product Link, pro systém automatického mazání a pro výstražný majáček Regenerační hydraulický okruh výložníku a násady Režim zesíleného zdvihu Systém Caterpillar zabezpečení stroje (MSS) na jeden klíč, se zámky krytů, dveří a víčka palivové nádrže Velkoprůměrové ložisko otoče, válečkové s kosoúhlým stykem Ventily pro rychlý odběr vzorků motorového oleje a hydraulického oleje pro program S O S SM 18 Hydraulické rýpadlo 345C L Specifikace

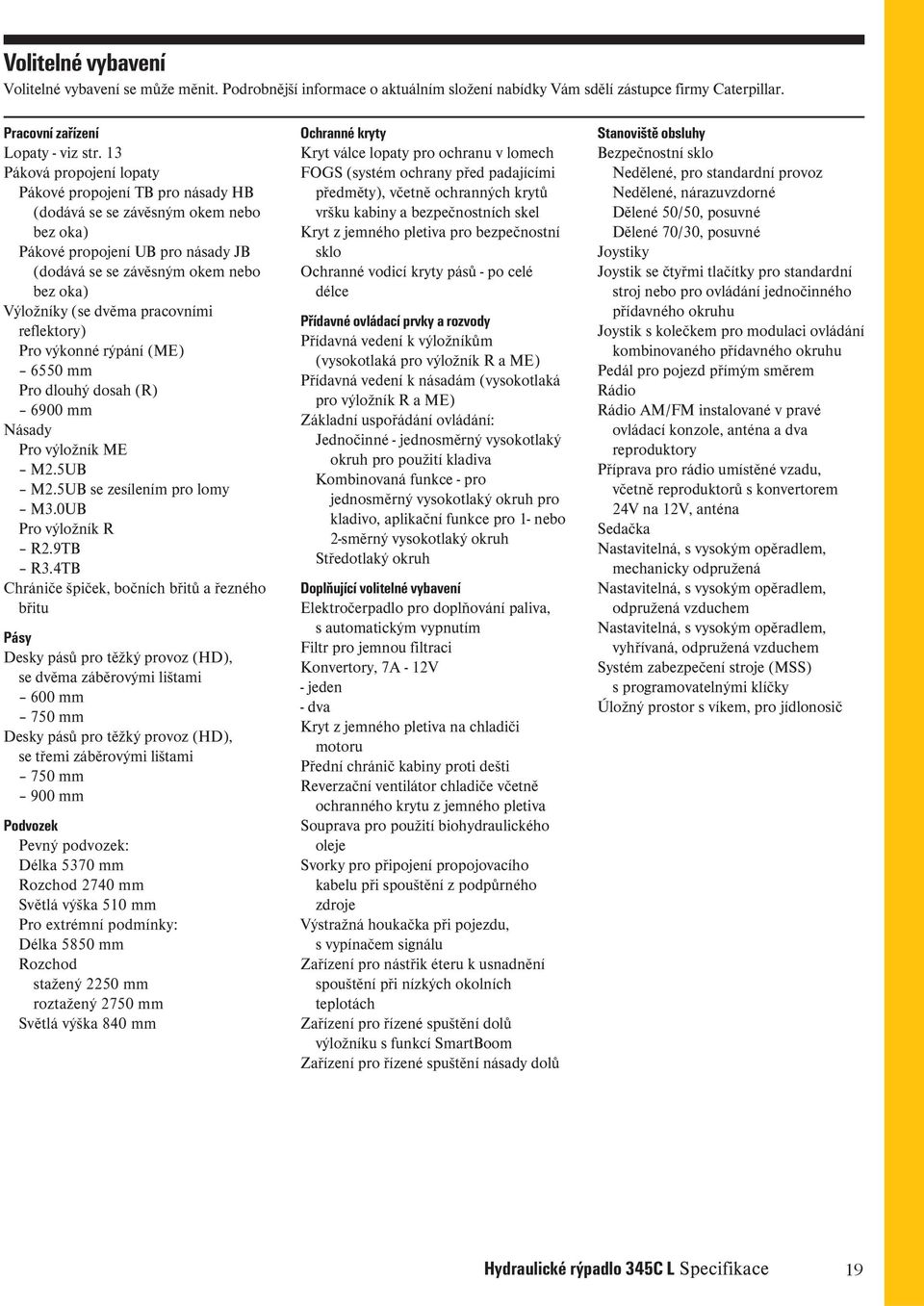

19 Volitelné vybavení Volitelné vybavení se může měnit. Podrobnější informace o aktuálním složení nabídky Vám sdělí zástupce firmy Caterpillar. Pracovní zařízení Lopaty - viz str. 13 Páková propojení lopaty Pákové propojení TB pro násady HB (dodává se se závěsným okem nebo bez oka) Pákové propojení UB pro násady JB (dodává se se závěsným okem nebo bez oka) Výložníky (se dvěma pracovními reflektory) Pro výkonné rýpání (ME) 6550 mm Pro dlouhý dosah (R) 6900 mm ásady Pro výložník ME M2.5UB M2.5UB se zesílením pro lomy M3.0UB Pro výložník R R2.9TB R3.4TB Chrániče špiček, bočních břitů a řezného břitu Pásy Desky pásů pro těžký provoz (HD), se dvěma záběrovými lištami 600 mm 750 mm Desky pásů pro těžký provoz (HD), se třemi záběrovými lištami 750 mm 900 mm Podvozek Pevný podvozek: Délka 5370 mm Rozchod 2740 mm Světlá výška 510 mm Pro extrémní podmínky: Délka 5850 mm Rozchod stažený 2250 mm roztažený 2750 mm Světlá výška 840 mm Ochranné kryty Kryt válce lopaty pro ochranu v lomech FOGS (systém ochrany před padajícími předměty), včetně ochranných krytů vršku kabiny a bezpečnostních skel Kryt z jemného pletiva pro bezpečnostní sklo Ochranné vodicí kryty pásů - po celé délce Přídavné ovládací prvky a rozvody Přídavná vedení k výložníkům (vysokotlaká pro výložník R a ME) Přídavná vedení k násadám (vysokotlaká pro výložník R a ME) Základní uspořádání ovládání: Jednočinné - jednosměrný vysokotlaký okruh pro použití kladiva Kombinovaná funkce - pro jednosměrný vysokotlaký okruh pro kladivo, aplikační funkce pro 1- nebo 2-směrný vysokotlaký okruh Středotlaký okruh Doplňující volitelné vybavení Elektročerpadlo pro doplňování paliva, s automatickým vypnutím Filtr pro jemnou filtraci Konvertory, 7A - 12V - jeden - dva Kryt z jemného pletiva na chladiči motoru Přední chránič kabiny proti dešti Reverzační ventilátor chladiče včetně ochranného krytu z jemného pletiva Souprava pro použití biohydraulického oleje Svorky pro připojení propojovacího kabelu při spouštění z podpůrného zdroje Výstražná houkačka při pojezdu, s vypínačem signálu Zařízení pro nástřik éteru k usnadnění spouštění při nízkých okolních teplotách Zařízení pro řízené spuštění dolů výložníku s funkcí SmartBoom Zařízení pro řízené spuštění násady dolů Stanoviště obsluhy Bezpečnostní sklo edělené, pro standardní provoz edělené, nárazuvzdorné Dělené 50/50, posuvné Dělené 70/30, posuvné Joystiky Joystik se čtyřmi tlačítky pro standardní stroj nebo pro ovládání jednočinného přídavného okruhu Joystik s kolečkem pro modulaci ovládání kombinovaného přídavného okruhu Pedál pro pojezd přímým směrem Rádio Rádio AM/FM instalované v pravé ovládací konzole, anténa a dva reproduktory Příprava pro rádio umístěné vzadu, včetně reproduktorů s konvertorem 24V na 12V, anténa Sedačka astavitelná, s vysokým opěradlem, mechanicky odpružená astavitelná, s vysokým opěradlem, odpružená vzduchem astavitelná, s vysokým opěradlem, vyhřívaná, odpružená vzduchem Systém zabezpečení stroje (MSS) s programovatelnými klíčky Úložný prostor s víkem, pro jídlonosič Hydraulické rýpadlo 345C L Specifikace 19

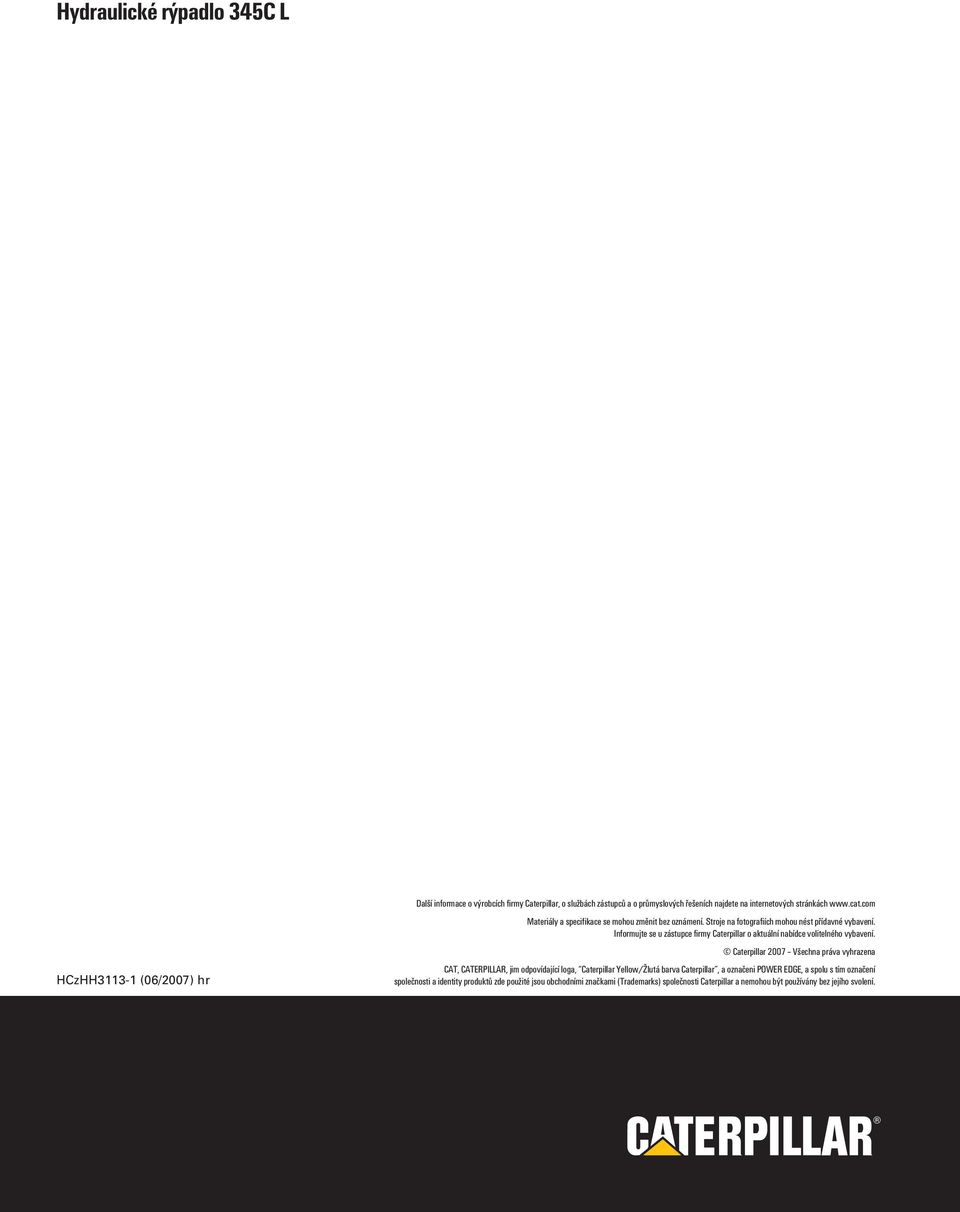

20 Hydraulické rýpadlo 345C L HCzHH (06/2007) hr Další informace o výrobcích firmy Caterpillar, o službách zástupců a o průmyslových řešeních najdete na internetových stránkách Materiály a specifikace se mohou změnit bez oznámení. Stroje na fotografiích mohou nést přídavné vybavení. Informujte se u zástupce firmy Caterpillar o aktuální nabídce volitelného vybavení. Caterpillar 2007 Všechna práva vyhrazena CAT, CATERPILLAR, jim odpovídající loga, Caterpillar Yellow/Žlutá barva Caterpillar, a označeni POWER EDGE, a spolu s tím označení společnosti a identity produktů zde použité jsou obchodními značkami (Trademarks) společnosti Caterpillar a nemohou být používány bez jejího svolení.
