1 - Identifikačné údaje stavby Stavba : Objet individuálnej rekreácie Druh stavby : Novostavba Investor : Sukromný investor Miesto stavby : Záhradkárska lokalita Bankov Stručný popis vykonávajúcej činnosti: Stavebné práce na tomto objekte boli prevedené v roku Na tejto stavbe som pôsobil ako asistent stavby vedúceho.mojou úlohou bolo koordinovať práce na stavbe,zabezpečovať prísun materiálu podľa plánu výstavby z dôvodu nestráženého objektu nebolo možné uskladniť,viesť stavebný denník,dodržiavať bezpečnosť pri práci,zúčastňovať sa kontrolných dní. Základné údaje: Objekt individuálnej rekreácie riešený ako samostatne stojací objekt.objekt je jednopodlažný s obytným podkrovím.objekt nieje podpivničený. Určený je na rekreovanie pre 2 člennú rodinu. Je vhodný pre rovinatý prípadne mierrne svahový terén. Úžitková plocha( prízemie) Poschodie Spolu Obytná plocha celkom Zastavaná plocha 28,00 m2 35,00 m2 63,00 m2 51,80 m2 42,00 m2 Dispozičné a prevádzkové riešenie: Hlavný vstup do domu je situovaný cez prekryté závetrie z bočnej strany objektu. Objekt je zastrešený sedlovou strechou.. Z funkčného hľadiska môžeme dom rozdeliť na dve časti : Denná časť-prízemie, nočná časť- podkrovie. Zo zádveria sa dostaneme do haly so schodiskom odkiaľ je prístupná obývačka s jedálňou, kuchyňa a WC. Nočná časť domu je na poschodí, riešenom ako obytné podkrovie. Z chodby, ktorá tvorí hlavný komunikačný priestor v podkroví je prístup do spálne a jednej z predsieni. Hlavné stavebné konštrukcie: Zakladové konštrukcie sú navrhované ako základové pásy z prostého betónu B 15, hrúbky 400 mm,zakladová doska hr. 20 cm,armovaná kariseťou 150x150 hr.8mm pod ktorou je aplikovaná ležatá kanalizácia a privod el.prípojky. Nosné murivo celého objektu je navrhnuté z dreva ako montovaný dom hr. 280 mm s tepelnozvukovou izoláciou YSOVER Domo 180.Z interierovej strany je aplikovaná parotesná folia, na ktorej je sadrokartonové obloženie.z exterierovej strany je aplikovaná doska OSB hr. 18 mm na ktoru je nalepená izolačná doska polystirénu APS 100 hr. 70 mm a nanesené stierkové lepidlo zo sklotextilnou

2 sieťkou, na ktorej je finálna omietka BAUMIT MVR UNY hr 5 mm.nenosné murivo hr. 100 mm.sadrokartonovým obložením s oceľovou výstužou..konštrukcia krovu je navrhnutá ako drevenná sedlová sústava s fošňovými krokvami hrúbky 75 mm.strešná krytina : je navrhnutá ľahká krytina STAMINA tmavohnedej farbyalt. Iná farba podľa nárokov investora. Vonkajšia omietka je vápennocementová, opatrená povrchovou omietkovou vrstvou GRANOLAN-BAUMIT.Na vonkajšom sokli je použitá soklová omietka BAUMIT.Vonkajšie dvere plastové s termoizolačnou kazetou podľa výberu investora. Okná sú navrhnuté plastové, bielej farby s izolačným dvojsklom zo str. k. 1,00-1,1 Technické vybavenie : Vykurovanie : 30 L Krbovým systémom s teplovzdušným rozvodom o výkonu 12 KW, Ohrievač Ariston Príprava TUV : Ohrievač Ariston 30 L Elektrické vykurovanie : Záložne vykurovanie elektrickým konvektorom o výkonu 2 KW Vodovod : Napojenie na verejnú vodovodnú sieť Splášková kanalizácia : Žumpa alt.verejná kanalizačná siet Elektroinštalácia: Napojenie vlastnou podzemnou prípojkou na verejnú sieť. Nároky na energiu: Energetická bilancia: Inštalovaný príkon Pi = 16 kw Súčastný príkon Ps = 13 kw Požiarna ochrana: Riešená je samostatne v Technickej správe PO

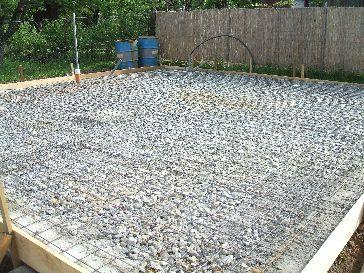

3 - FOTODOKUMENTÁCIA Stavba : Dom individuálnej rekreácie Základy s armaturou a štrkovým lôžkom Priečkový systém s izoláciou montovaného domu.

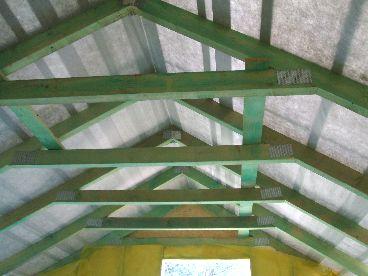

4 Montáž krovu Ukončovanie interiéru: Montáž krbového systému

5 Ukončenie fasádnej omietky a podhľadov

6 Stavebný dozor - Identifikačné údaje stavby Stavba : Druh stavby : Investor : Miesto stavby : Objet individuálnej rekreácie Novostavba (holodom) Sukromný investor Zahradkárska lokalita Čermeľ Stručný popis vykonávajúcej činnosti: Stavebné práce na tomto objekte boli prevedené v roku Na tejto stavbe som pôsobil ako asistent stavebného dozoru.mojou úlohou bolo koordinovať práce na stavbe, zabezpečovať prísun materiálu podľa plánu výstavby z dôvodu obmedzených skladových priestorov, viesť stavebný denník, prepočítavať výmeru materiálu na zásobenie, dodržiavať bezpečnosť pri práci, zúčastňovať sa kontrolných dní. Základné údaje: Objekt individuálnej rekreácie riešený ako samostatne stojací objekt.objekt je jednopodlažný s obytným podkrovím.objekt nieje podpivničený. Určený je na rekreovanie pre 3-4 člennú rodinu. Je vhodný pre rovinatý prípadne mierne svahový terén. Dispozičné a prevádzkové riešenie: Hlavný vstup do domu je situovaný cez prekryté závetrie z bočnej strany objektu. Objekt je zastrešený sedlovou strechou. Z funkčného hľadiska môžeme dom rozdeliť na dve časti : Denná časť-prízemie, nočná časť- podkrovie Prízemie tvorí dennú časť domu. Zo zádveria sa dostaneme do haly so schodiskom, odkiaľ je prístupná obývačka s jedálňou, kuchyňa a WC. Nočná časť domu je na poschodí riešenom ako obytné podkrovie. Z chodby, ktorá tvorí hlavný komunikačný priestor v podkroví je prístup do spálne rodičov, dvoch izieb a kúpelne. Hlavné stavebné konštrukcie: Základové konštrukcie sú navrhované ako základové pásy z prostého betónu B 15, hrúbky 680 mm Zakladová doska hr. 20 cm,armovaná kariseťou 150x150 hr.8mm, pod ktorou je aplikovaná ležatá kanalizácia a privod el.pripojky. Nosné murivo celého objektu je navrhnuté z tehál YTONG 375 obvodové murivo hr. 380 mm-tepelný odpor muriva na MVC je R=2,14 m2kw 1.YTONG 25 vnútorné nosné murivo hr. 250 mm.ytong 10 deliace priečky hr. 100 mm. Nad okenné a dverné otvory boli použité: Nosné preklady YTONG 375x250x1800.Po obvode nosného muriva v poslednej rade boli ukončené U profilom Ytong do ktorých bola vložená armatúra 4x 12 mm betonárska oceľ prepojená strmienkami každých 30 cm podľa statického výkresu výstuže. Stropná konštrukcia nad prízemím je navrhnutá ako keramický

7 Stavebný dozor strop porotherm, na ktorej je uložená karisieť 100x100 hr. 6mm a preliati betónom tr. B 20 hr. 12 cm..konštrukcia krovu je navrhnutá ako drevená hambálková sústava s fošňovými krokvami hrúbky 75 mm.strešná krytina je navrhnutá ľahká krytina STAMINA tmavohnedej farby- alt. Iná farba podľa nárokov investora. Vonkajšia omietka je vápennocementová, opatrená povrchovou omietkovou vrstvou GRANOLAN-BAUMIT.Na vonkajšom sokli je použitá soklová omietka BAUMIT.Vonkajšie dvere plastové s termoizolačnou kazetou podľa výberu investora. Okná sú navrhnuté plastové iterierová časť-bielej farby a exterierová časť dub.hnedá, s izolačným dvojsklom zo str. k. 1,00-1,1 Technické vybavenie : Vykurovanie : Teplovodné, klasické, elektrické.kotol : Teplovodný nástenný elektrický kotol PROTHERM s ohrevom TUV, výkon 9-24 kw.vykurovacie telesá : oceľové, doskové typ: KORAD P 90 výrobca Korád s.r.o., VSŽ Košice. Príprava TUV : Elektrické vykurovanie : Príprava TUV je zabezpečená pomocou zásobníkového elektrického ohrievača TUV a tlakovej nádoby EXPANZOMAT. Vodovod : Napojenie na verejnú vodovodnú sieť Splášková kanalizácia : Žumpa alt.verejná kanalizačná siet Elektroinštalácia: Napojenie vlastnou podzemnou prípojkou na verejnú sieť. Nároky na energiu: Energetická bilancia: Inštalovaný príkon Pi = 16 kw Súčastný príkon Ps = 13 kw pri alt. Plynového vykurovania. Inštalovaný príkon Pi = 36 kw Súčasný príkon Ps = 22 kw Zakladné techn.údaje: Úžitková plocha(prízemie) Poschodie Spolu Obytná plocha celkom : Zastavaná plocha : 34,40 m2 36,10 m2 70,50 m2 51,80 m2 49,00 m2

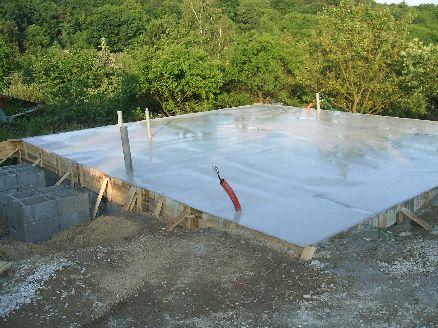

8 Stavebný dozor FOTODOKUMENTÁCIA Stavba : Objekt individuálnej rekreácie. Základová doska s ležatou kanalizáciou.

9 Stavebný dozor Murovací systém YTONG PDK 400 LAMBDA 375 Strešná konštrukcia s dif. fóliou a latovaním.

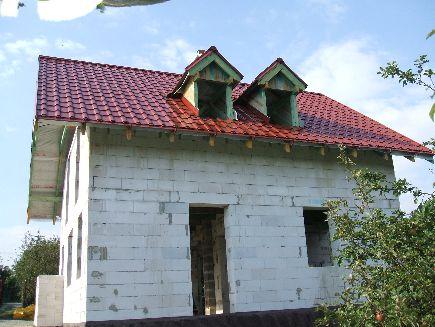

10 Stavebný dozor Ukončenie hrubej stavby zo strešnou kritinou ROVA.

11 - Identifikačné údaje stavby Stavba: Druh stavby : Investor : Miesto stavby : Objet individuálnej rekreácie Novostavba Sukromný investor Zahradkárska lokalita Nové Ťahanovce Stručný popis vykonávajúcej činnosti: Stavebné práce na tomto objekte boli prevedené v roku Na tejto stavbe som pôsobil ako asistent stavby vedúceho.mojou úlohou bolo koordinovať práce na stavbe, zabezpečovať prísun materiálu podľa plánu výstavby z dôvodu obmedzených skladových priestorov, viesť stavebný denník, prepočítavať výmeru materiálu na zásobenie, dodržiavať bezpečnosť pri práci, zúčastňovať sa kontrolných dní. Základné údaje: Objekt individuálnej rekreácie riešený ako samostatne stojací objekt.objekt je jednopodlažný s obytným podkrovím.objekt nieje podpivničený. Určený je na rekreovanie pre 2-3 člennú rodinu. Je vhodný pre rovinatý, prípadne mierne svahový terén. Dispozičné a prevádzkové riešenie: Hlavný vstup do domu je situovaný cez prekryté závetrie z bočnej strany objektu. Objekt je zastrešený sedlovou strechou. Z funkčného hľadiska môžeme dom rozdeliť na dve časti : Denná časť-prízemie, nočná časť- podkrovie Prízemie tvorí dennú časť domu. Zo zádveria sa dostaneme do haly so schodiskom, odkiaľ je prístupná obývačka s jedálňou, kuchyňa a WC, spálňa a pracovňa.na poschodí riešenom ako skladové podkrovie. Hlavné stavebné konštrukcie: Základové konštrukcie sú navrhované ako základové pásy z prostého betónu B 15, hrúbky 680 mm Zakladová doska hr. 20 cm,armovaná kariseťou 150x150 hr.8mm, pod ktorou je aplikovaná ležatá kanalizácia a prívod el.pripojky.

12 Nosné murivo celého objektu je navrhnuté z tehál YTONG PDK 400 hr.300 mm Vnútorné nenosné murivo a deliace priečky hr. 100 mm.na dverné otvorí priečok sú použité nenostné preklady Ytong 100x250x1250.Zateplenie fasády polyst. Hr 10 cm 100% hustota. Nad okenné a dverné otvory boli použité nosné preklady YTONG 375x250x1800.Po obvode nosného muriva, v poslednej rade boli ukončené U profilom Ytong, do kt. bola vložená armatúra 4x 12 mm betonárska oceľ prepojená strmienkami každých 30 cm podľa statického výkresu výstuže. Stropná konštrukcia nad prízemím je navrhnutá ako drevený strop s hranolov rozmeru 250x80x6000 mm, na kt. je plné doskovanie a protikráčajová vložka, na kt. boli uložené OSB dosky s perodrážkou hr. 14 mm. Konštrukcia krovu je navrhnutá ako drevená sedlová sústava s fošňovými krokvami hrúbky 100 x 180 mm.strešná krytina je navrhnutá ľahká krytina STAMINA tmavohnedej farby. Vonkajšia omietka je vápennocementová, opatrená povrchovou omietkovou vrstvou GRANOLAN-BAUMIT.Na vonkajšom sokli je použitá soklová omietka BAUMIT.Vonkajšie dvere plastové s termoizolačnou kazetou podľa výberu investora. Okná sú navrhnuté plastové, bielej farby s izolačným dvojsklom zo str. k. 1,00-1,1 Technické vybavenie : Vykurovanie : Teplovodné, klasické, elektrické.kotol : Teplovodný nástenný elektrický kotol PROTHERM výkon 9-24 kw.s podlahovým rozvodom potrubia s regulačným rozvádzačom a obehovým čerpadlom. Príprava TUV : Príprava TUV je zabezpečená pomocou zásobníkového elektrického ohrievača TUV ARISTON. Vodovod : Napojenie na vlastnú studňu, kt. sa používa len ako úžitková. Splášková kanalizácia : Žumpa Elektroinštalácia:

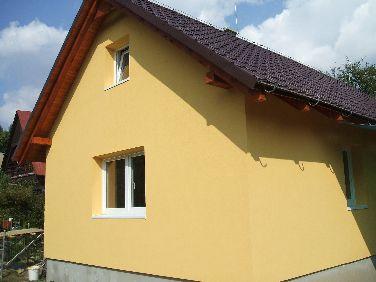

13 Napojenie vlastnou podzemnou prípojkou na verejnú sieť. Stavby vedúci FOTODOKUMENTÁCIA Stavba :Objekt individuálnej rekreácie Objekt :Stavba na kľúč Finálna omietka zateplenej fasády. Rozvod potrubia podlahového kúrenia.

14 - Identifikačné údaje stavby Stavba : Distribučný sklad Druh stavby : Novostavba Investor : Sukromný investor Miesto stavby : Ťahanovce Magnezitárska Stručný popis vykonávajúcej činnosti: Stavebné práce na tomto objekte boli prevedené v roku Na tejto stavbe som pôsobil ako asistent stavby vedúceho.mojou úlohou bolo koordinovať práce na stavbe, zabespečovať prísun materiálu podľa plánu výstavby z dôvodu obmedzených skladových priestorov, viesť stavebný denník, prepočítavať výmeru materiálu na zásobenie, dodržiavať bezpečnosť pri práci, zúčastňovať sa kontrolných dní. Základné údaje: Objekt Distribučný sklad je riešený ako samostatne stojací objekt.objekt je jednopodlažný.objekt nieje podpivničený. Určený je na skladovanie materiálu ( garažovanie aut. Je vhodný pre rovinatý, prípadne mierne svahový terén. Dispozičné a prevádzkové riešenie: Hlavný vstup do objektu je situovaný cez prekryté závetrie z bočnej strany objektu a čelnej strany dvoma bránami 3000 x 3200 mm. Objekt je zastrešený sedlovou strechou. Z funkčného hľadiska môžeme dom rozdeliť na dve časti : Zadná prístavbova časť ako kancelária alebo sklad menšieho materiálu so sociálnym zariadením a zariadením osobnej hygieny. Zo zádveria sa dostaneme do haly cez prechodové dvere. Hlavné stavebné konštrukcie: Základové konštrukcie sú navrhované ako základové pásy z prostého betónu B 15, hrúbky 680 mm a štrkovým lôžkom.zakladová doska hr. 20 cm, armovaná kariseťou 150x150hr.8mm, pod kt. je aplikovaná ležatá kanalizácia a privod el.pripojky. Nosné murivo celého objektu je navrhnuté z tehál YTONG 375 obvodové murivo hr. 380 mm-tepelný odpor muriva na MVC je R=2,14 m2kw 1.YTONG 25 vnútorné nosné murivo hr. 250 mm.ytong 10 deliace priečky hr. 100 mm. Montáž krovu z pripravených vezníkov na pomurnice ukotvené na obvodovom murive kotviacimi svorníkmi hr. 16mm. Nad okenné a dverné otvory boli použité Nosné preklady YTONG 375x250x1800.Po obvode nosného muriva, v poslednej rade boli ukončené U profilom Ytong, do kt. bola

15 vložená armatúra 4x 12 mm betonárska oceľ prepojená strmienkami každých 30 cm podľa statického výkresu výstuže a preliati betónom tr. B 20. Konštrukcia krovu je navrhnutá ako drevená hambálková sústava s fošňovými krokvami hrúbky 75 mm montovaná supdodávateľom do vezníkov.strešná kritina STAMINA tmavohnedej farby- alt. Iná farba podľa nárokov investora. Vonkajšia omietka je vápennocementová, opatrená povrchovou omietkovou vrstvou GRANOLAN-BAUMIT.Na vonkajšom sokli je použitá soklová omietka BAUMIT. Okná sú navrhnuté plastové -bielej farby s izolačným dvojsklom zo str. k. 1,00-1,1 Technické vybavenie : Vykurovanie : Teplovodné, klasické, elektrické.kotol : Teplovodný nástenný elektrický kotol PROTHERM s ohrevom TUV, výkon 9-24 kw.vykurovacie telesá : oceľové doskové, typ KORAD P 90 výrobca Korád s.r.o., VSŽ Košice. Príprava TUV : Elektrické vykurovanie : Príprava TUV je zabezpečená pomocou zásobníkového elektrického ohrievača TUV a tlakovej nádoby EXPANZOMAT. Vodovod : Napojenie na verejnú vodovodnú sieť Splášková kanalizácia : Verejná kanalizačná sieť Elektroinštalácia: Napojenie vlastnou podzemnou prípojkou na verejnú sieť. Zakladné techn. Údaje: Úžitková plocha : 124,32 m2 Zastavaná plocha : 141,8 m2

16 Stavba : Distribučný sklad FOTODOKUMENTÁCIA. Výkop základov so zásypom štrkového lôžka.

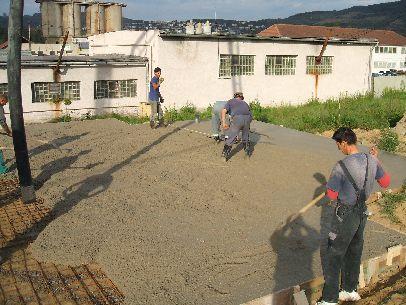

17 Betonáž zakladovej dosky s výstužou.

18 Montáž vezníkov na pomurnice s kotvením.
