1 Návod k použití a montáži PCD 655 DEU PCD 655 MEU PCL 755 DEU B

2 Vážení zákazníci, chceme vám poděkovat a zároveň poblahopřát, že jste si vybrali náš výrobek. Tento praktický, moderní a funkční spotřebič byl vyroben z materiálů nejvyšší kvality, které prošly nejpřísnější kontrolou kvality během výroby a byly pečlivě testovány, aby se zaručilo, že splní všechny vaše nároky při vaření. Žádáme vás, abyste si tyto jednoduché pokyny laskavě přečetli a řídili se jimi, aby tak od samého začátku bylo možné zaručit prvotřídní výsledky. Tato brožurka obsahuje důležité informace nejen pokud jde o používání, ale také pokud jde o vaši osobní bezpečnost a údržbu spotřebiče. Naše výrobky jsou pečlivě zabaleny, aby byly chráněny během dopravy. Balicí materiály jsou použity pouze v nezbytném množství a všechny jsou zcela recyklovatelné. I vy můžete přispět k ochraně životního prostředí tím, že se jich zbavíte správným způsobem. Nevylévejte olej použitý při smažení do kuchyňské výlevky, mohli byste vážně poškodit životní prostředí. Pokud nemáte poblíž sběrné místo na použité oleje, zbavte se ho alespoň tak, že ho nalijete do uzavřeného obalu (láhev, krabice apod.) a vložíte do popelnice či kontejneru. Tím je zaručeno, že se dostane do třídícího místa a bude s ním zacházeno správným způsobem a vy tak zabráníte znečištění spodních vod. Pokud se chcete zbavit starého spotřebiče, znehodnoťte ho a odvezte do příslušné sběrny. O místu nejbližší sběrny se můžete informovat na obecním úřadě. Ekologická likvidace Obalový materiál ekologicky zlikvidujte. Tento spotřebič je označen v souladu s evropskou směrnicí 2002 / 96 / EG o elektrických a elektronických vysloužilých spotřebičích (waste electrical and electronic equipment WEEE). Tato směrnice stanovuje rámec pro odběr a recyklaci vysloužilých spotřebičů platný v celé Evropské unii. 1

3 Obsah Bezpečnostní pokyny Vaše nová varná deska Plynové hořáky Doporučené průměry nádob Přídavné mřížky Rady k vaření Elektrické varné desky Elektrické varné desky s regulátorem Doporučení Použití varné desky vaření Čištění a údržba Odstraňování závad Montážní návod Tabulky hodnot Bezpečnostní pokyny Pečlivě si přečtěte tuto příručku, aby vaše vaření s tímto spotřebičem bylo účinné a bezpečné. Podle platných předpisů smí instalaci plynových spotřebičů a jejich uvedení do provozu provést pouze koncesovaný technik. Před instalací vaší nové varné desky zkontrolujte správnost rozměrů. Spotřebič nesmí být připojen na zařízení pro odvod spalin. Tyto pokyny platí pouze ve státech uvedených na varné desce. V ostatních státech je třeba spotřebič uživatelsky přizpůsobit technickým požadavkům příslušné země. V místě vestavby spotřebiče musí být předpisové odvětrání, které musí být v perfektním stavu. (Všeobecné předpisy pro instalaci plynu v domácnostech BOE Č. 281, ). Spotřebič nesmí být vystaven silnému průvanu, který by mohl zhasit hořáky. Spotřebič je ve výrobním závodě nastaven na typ plynu uvedený na typovém štítku. Pokud je třeba toto nastavení změnit, obraťte se na autorizovaný servis. Neprovádějte práce uvnitř spotřebiče. Je-li potřeba zásahu, volejte autorizovaný servis. Pečujte o tento návod k použití, abyste jej mohli, v případě potřeby, poskytnout případnému dalšímu uživateli spotřebiče. Pokud má Vaše varná deska skleněnou desku, nevyvíjejte na ni příliš silný tlak. Pokud bude poškozena, volejte k její opravě nebo výměně autorizovaný servis. Nepoužívejte poškozený spotřebič. Povrchy topných a varných spotřebičů jsou při používání horké. Buďte opatrní, udržujte děti z dosahu spotřebiče. 2 3

4 Používejte tento spotřebič pouze k přípravě jídel, nikdy k vytápění místnosti. Přehřátý tuk neb olej se může snadno vznítit. Během přípravy jídel na tuku nebo oleji, (smažení), proto spotřebič nikdy nenechte bez dohledu. Nikdy se nesnažte uhasit hořící tuk či olej vodou, NEBEZPEČÍ POPÁLENÍ. Přikryjte příslušnou nádobu, aby se plameny udusily, a vypněte varnou desku. V případě poruchy vypněte přívod plynu či elektřiny a zavolejte servisní službu. Nepoužívejte nestabilní nádobí, nebo nádobí s nerovným dnem. Může se převrátit. Pokud nelze ovládací prvky ovládat, nepoužívejte sílu. Volejte servisní službu, aby ho buď opravila, nebo vyměnila. Ilustrace použité v tomto návodu mají pouze orientační charakter. PŘI NEDODRŽENÍ PŘÍSLUŠNÝCH PODMÍNEK ZA PŘÍ- PADNÉ ŠKODY ODPOVÍDÁ FIRMA, KTERÁ PROVEDLA INSTALACI, VÝROBCE NEPŘEBÍRÁ ZÁRUKU. Vaše nová varná deska nádoba na tuk hořák s trojokruhovým plamenem nádoba na tuk hořák s trojokruhovým plamenem ovládací prvky podložka pod hrnce ovládací prvky podložka pod hrnce nádoba na tuk podložka pod hrnce hořák hořák hořák hořák s trojokruhovým plamenem nádoba na tuk ovládací prvky nádoba na tuk hořák s trojokruhovým plamenem ovládací prvky nádoba na tuk podložka pod hrnce podložka pod hrnce podložka pod hrnce hořák Main Switch hořák Main Switch hořák ovládací prvky elektrická varná deska ovládací prvky podložka pod hrnce hořák Main Switch nádoba na tuk ovládací prvky 4 5

5 Plynové hořáky Obr. 1 Obr. 2 Obr. 3 Obr. 4 6 Na každém ovládači je označeno, který hořák je tímto ovladačem regulován. (viz obr. 1) Při zapalování hořáku stlačte příslušný knoflík hořáku a otáčejte jím doleva až do polohy zapáleno a několik sekund jej držte stisknutý v maximálním nastavení, dokud hořák nechytí. Poté ho uvolněte a nastavte do požadované polohy. Nechytí-li hořák na první pokus, opakujte celou operaci. Jsou-li zapalovací svíčky zanesené, je zapálení nedostačující. Udržujte je v úplné čistotě. Svíčky čistěte malým kartáčkem, uvědomte si však, že nesmí být vystaveny silnému nárazu. Je-li vaše varná deska vybavena pojistkou zhasnutí plamene, která brání unikání plynu, když hořáky náhodou zhasnou, zapalujte hořáky tak, jak je výše uvedeno, ale držte ovládací knoflík stisknutý, dokud hořák nechytí a potom ještě po několik vteřin. Pokud hořák nechytí, opakujte celou operaci a držte knoflík stisknutý přibližně 10 vteřin. Varnou desku vypnete otočením ovládacího knoflíku doprava do polohy. Vždy dle modelu: Tento nový a inovativní spotřebič disponuje celkovým systémem přerušení dodávky plynu Main Switch, přičemž v naléhavém případě může být přerušen celkový přívod plynu. Funkce Main Switch: Při normálním použitím spotřebiče nesmí být knoflík Main Switch stisknut (obr. 2). Pokud by došlo k tomu, že neočekávaně bude třeba přerušit celkový přívod plynu, stiskněte bez ohledu na počet hořáků v provozu knoflík Main Switch a varná deska bude zcela zablokována (obr. 3) Nové uvolnění varné desky: Ovladač nastavte doprava do polohy. Stiskněte knoflík Main Switch a otočte jím ve směru hodinových ručiček až k zarážce (obr. 4). Vždy dle modelu: Tento nový a inovativní spotřebič disponuje celkovým systémem přerušení dodávky plynu Main Switch a Confort Ignition, přičemž v naléhavém případě může být přerušen celkový přívod plynu. Funkce Main Switch a Confort Ignition: Při normálním použitím spotřebiče nesmí být knoflík Main Switch stisknut (obr. 2). Pokud by došlo k tomu, že neočekávaně bude třeba přerušit celkový přívod plynu, stiskněte bez ohledu na počet hořáků v provozu knoflík Main Switch a varná deska zcela zablokována (obr. 3) Nové uvolnění varné desky: Stiskněte knoflík Main Switch a otočte jím ve směru hodinových ručiček až k zarážce; v tomto okamžiku se asi po 3 sekundách znovu zapálí hořáky, pro něž byl přiváděn plyn (obr. 4). Vaše moderní a funkční varná deska je vybavena plynule nastavitelnými ventily, které umožňují nastavení mezi polohou maximum a minimum. Vždy dle provedení může být vaše varná deska vybavena hořákem s trojokruhovým plamenem, který je velmi vhodný např. při přípravě španělské paelly nebo pokrmů asijské kuchyně s použitím pánve wok apod. Plynové spotřebiče vytvářejí v místnosti, v níž jsou používány, teplo i vlhkost. Ujistěte se, že vaše kuchyně je řádně větrána: přirozené větrací otvory udržujte volné nebo instalujte mechanický ventilační systém (odsavač par). Používáte-li spotřebič po delší dobu, může být nezbytné použít větrání, např. otevřené okno (ovšem pozor na průvan), nebo zvýšit výkon přídavného mechanického větracího systému. Oranžové zabarvení plamene je normální a může se objevit pokud je v místnosti prach nebo dojde k přetečení tekutiny apod. Doporučené průměry dna používaných nádob (v cm) Podle modelu: HOŘÁK MINIMÁLNÍ PRŮMĚR MAXIMÁLNÍ PRŮMĚR VARNÉ NÁDOBY VARNÉ NÁDOBY Hořák s troj. plamenem 22 cm Silný hořák 22 cm 26 cm Střední hořák 12 cm 20 cm Úsporný hořák 10 cm 12 cm El. varné zóny 14 cm 7

6 Přídavné mřížky Obr. 5 Rady k vaření V závislosti na modelu, může být váše varná deska vybavena nezbytnou přídavnou mřížkou. Tato mřížka je vhodná, když používáte hořák s trojokruhovým plamenen pro nádobí s průměrem dna větším než 26 cm, např. pekáče na maso, keramické hrnce a všechny druhy konkávních nádob (vypouklých), jako jsou pánve wok apod. Nemáte-li tuto mřížku, můžete ji získat v servisním centru pod servisním obj. č Kávová mřížka: V závislosti na modelu může být váše varná deska vybavena přídavnou kávovou mřížkou. Tato mřížka je určena výhradně pro používání na hořáku s průměry dna nádob menšími než 10 cm. Pokud tuto mřížku nemáte, lze ji získat v servisním centru servisní obj. č Výrobce neodpovídá za následky nepoužití, nebo špatného použití přídavných mřížek. Tato doporučení jsou výhradně informativní. Elektrické varné desky Před prvním použitím zahřejte elektrickou varnou desku na plný výkon po dobu nejméně 5 minut, nepoužívejte přitom nádobí. Kouř a zápach, který se při takovém použití objeví, jsou běžné. Během dalšího používání zmizí. S výjimkou tohoto prvního zahřátí nepoužívejte varnou desku bez nádobí. Když začínáte vařit, doporučujeme, abyste nastavili ovládací knoflík na maximální polohu a potom ho snížili na střední polohu po zbytek vaření, poloha by měla odpovídat množství a druhu připravovaného jídla. Krátce před skončením vaření můžete varnou desku vypnout a využít zbytkového tepla. Přitom nesnížíte intenzitu vaření, které pokračuje vzhledem k teplu, akumulovanému ve varné desce. Používejte varné nádoby s perfektně rovným a silným dnem o průměru, který přibližně odpovídá ploše varné zóny a nikdy není menší. Zabraňte přetečení tekutin na plochu varné desky a nestavte na desku varné nádoby s mokrým dnem. Velmi silné Silné Střední Pomalé vaření Hořák s Vaření, pečení, opékání Ohřívání a udržování jídla v teplém trojokruh. paella, asijská jídla (Wok) stavu: hotová jídla. plamenem Silný Řízky, steaky, omelety, pečeně. Rýže, Vaření v páře: hořák bílá omáčka, ryby, ragú zelenina. Střední Vařené brambory, čerstvá zelenina Ohřívání a udržování jídel v teplém hořák zeleninové konzervy, těstoviny stavu a vaření choulostivých jídel. Úsporný Vaření: dušená jídla, mléčná rýže, Rozehřívání Rozpouštění: hořák karamel a pomalé vaření: másla luštěniny, ovoce, čokolády mražená jídla, rosoly. Elektrické varné desky s regulátorem energie Obr. 6 Tyto varné desky jsou řízeny energeticky úsporným regulátorem, kterým můžete nastavit výkon vhodný k vaření jídla. Obr. 6. Regulátor nastavte doleva podle druhu vaření, množství potravin a s přihlédnutím k následující tabulce do příslušné polohy. Kontrolka provozu svítí. K vypnutí varné desky nastavte ovládací knoflík do polohy 0. Kontrolka provozu zhasne. 8 9

7 Doporučení POLOHA Rozpouštění: máslo, čokoláda, rosoly 1 2 Vaření: rýže, bešamel, ragú 2 3 Vaření: brambory, těstoviny, zelenina 4 5 Rychlé opečení: dušené maso / roláda 4 5 Vaření v páře: ryby 5 Ohřívání: hotová jídla (i udržování teploty) Smažení a pečení: řízky, steaky, omelety Vaření a opékání 9 V následujících případech je vyžadován vyšší varný výkon: Velké množství tekutin. Příprava velkých jídel. Vaření v nezakryté varné nádobě. Použití varné desky vaření: Nevhodné postupy: Nepoužívejte malé nádoby na velké hořáky. Plameny by neměly zasahovat boky nádob. Nevařte bez použití pokličky a dbejte na úplné přikrytí nádoby. Jinak plýtváte energií. Nepoužívejte nádoby s nerovným dnem. Prodlužují čas potřebný k vaření a zvyšují spotřebu energie. Vhodné postupy: Používejte vždy nádobí, které je pro hořák vhodné. Tím zabráníte zvýšené spotřebě plynu a skvrnám na nádobí. Vždy používejte pokličky. Používejte pouze pánve a kastroly se silným, plochým dnem. Varnou nádobu nestavte na hořáky šikmo, mohla by se převrátit. Na hořáky v blízkosti ovládačů nestavte velké nádoby. Po jejich postavení na hořák by se mohly dotýkat nebo být tak blízko, že by se tato část značně zahřála a mohla by způsobit škody. Nádobu nestavte přímo na hořák. Varnou nádobu stavte přesně na střed hořáku. Varnou nádobu stavte na podložku pod hrnce. Nevystavujte hořáky přílišnému zatížení, nebo úderům těžkými předměty. Varné nádoby stavte na varnou desku opatrně

8 Upozornění pro ocel: Čištění a údržba Nevhodné postupy: Nikdy nepoužívejte drhnoucí čisticí prostředky z oceli, ostré předměty, jako nože apod. k odstranění zaschlých zbytků jídel z povrchu varné desky, z podložek pod hrnce, hořáků nebo elektrických varných desek. Pokud má varná deska ovládací panel ze skla nebo hliníku, nepoužívejte k čištění spojů panelu s kovem nože, škrabky apod. Nepoužívejte na varnou desku čisticí prostředky na principu páry, deska by se mohla poškodit. Neponechávejte na varné desce tekutiny s obsahem kyselin (citronová šťáva, ocet atd.). Pokud je to možné, zabraňte kontaktu soli s povrchem elektrické varné desky. Vhodné postupy: Jakmile spotřebič vychladne, očistěte ho houbou a mýdlovou vodou. Odstraňte okamžitě všechny rozlité tekutiny usnadníte si pozdější čištění. Hořáky a podložky pod hrnce je nutné čistit pravidelně, nejlépe jejich ponořením do mýdlové vody a vydrhnutím nekovovým kartáčkem, aby otvory zůstávaly volné a mohly produkovat perfektní plameny. Vysušte kryty hořáků vždy, když jsou mokré nebo vlhké. Po vyčištění a vysušení hořáků se přesvědčte, že kryty hořáků jsou správně nasazeny na rozdělovači plamenů. Pokud je povrch elektrické varné desky po delší době používání poněkud opotřebován, vetřete pár kapek oleje nebo běžného ošetřujícího prostředku. Vysoké teploty, kterým jsou vystaveny kryty na hořáku s trojokruhovým plamenem a části varné desky vyrobené z nerezové oceli mohou tyto čáasti časem zabarvit, což je NORMÁLNÍ. Čistěte je vždy po použití prostředkem vhodným k čištění nerezové oceli. Po umytí podložek pod hrnce je vždy před dalším použitím dobře osušte. Zůstanou-li na nich při dalším vaření kapky vody, nebo je povrch vlhký, může dojít k poškození smaltovaného povrchu. Jsou-li podložky pod hrnce na vaší varné desce vybaveny gumovými nožičkami, čistěte je opatrně, aby se neodlomily a podložka nezůstala nechráněná. Navíc by mohla poškrábat povrch varné desky. Prostředky na nerezovou ocel nesmíte použít na ovládací prvky. Mohli byste setřít označení (potisk). Odstraňování závad Není vždycky nezbytné volat servisní službu. V některých případech můžete problém vyřešit sami za použití následujících užitečných informací. Důležitá upozornění: S přívodem plynu a elektřiny mohou manipulovat pouze kvalifikovaní servisní technici. Závada Možná příčina Řešení... jestliže nejde Vadná pojistka. Zkontrolujte pojistky, vyproud? měňte vadnou pojistku. Přerušení obvodu automa- Zkontrolujte, zda není zátickým jističem nebo odpo- vada na jističi nebo odpojovacím zařízením! jovacím zařízení. jestliže nefunguje Částečky jídla nebo čisti- Mezeru mezi zapalovací elektrické cího prostředku se mohly svíčkou a hořákem je třeba zapalování? zachytit mezi zapalova- pečlivě vyčistit. cími svíčkami a hořáky. Hořáky jsou mokré. Vysušte pečlivě kryty hořáků a zapalovací svíčky. Kryty na hořácích nejsou Zkontrolujte, zda jsou kryty ve správné poloze. hořáků správně nasazeny. jestliže plameny Hořáky nejsou správně Sestavte hořáky správně. na hořácích hoří smontovány. nerovnoměrně? Vývody plynu na hořácích Vyčistěte vývody plynu na jsou zaneseny. hořácích. jestliže přívod plynu Vedení plynu je připojené Otevřete předřazené ventily. se jeví slabý, nebo na předřazené ventily. do spotřebiče vůbec Používáte-li plyn z tlakové Je-li láhev prázdná, plyn nepřichází? láhve, zkontrolujte kolik ho vyměňte ji. zbývá. jestliže je v kuchyni Je otevřený kohout přívo- Zkontrolujte všechny kohouty. cítit plyn? du plynu. Používáte-li plyn z láhve, Zkontrolujte, zda je připomůže v místě připojení na jení v pořádku. přívod ke sporáku ucházet plyn. jestliže nefunguje Nedrželi jste ovládací knoflík Když hořák chytne, držte pojistka zhasnutí stisknutý dostatečně dlouho. ovládací knoflík ještě po plamene na jedno- Vývody na hořácích několik vteřin stisknutý. tlivých hořácích? jsou zanesené. Vyčistěte vývody na hořácích

9 Při komunikaci s autorizovaným servisem, uveďte prosím následující údaje: E-NR FD Najdete je na štítku, umístěném na spodní části vašeho spotřebiče. Montážní návod PCD 655 DEU PCD 655 MEU PCL 755 DEU B-xxx

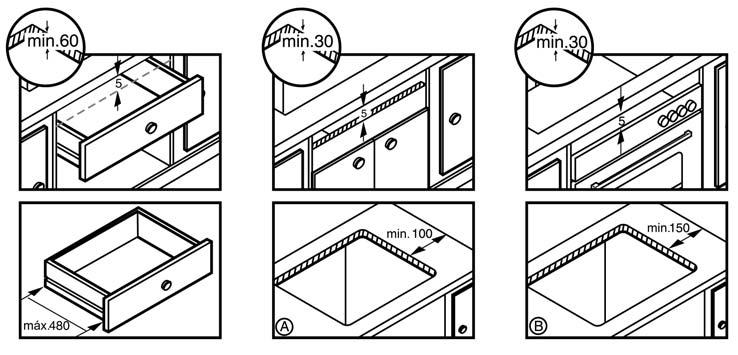

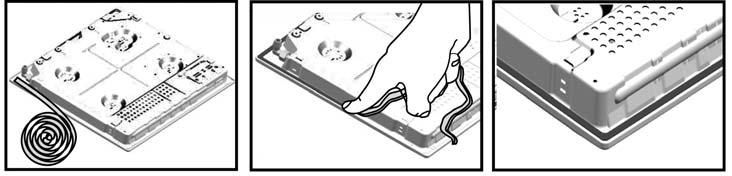

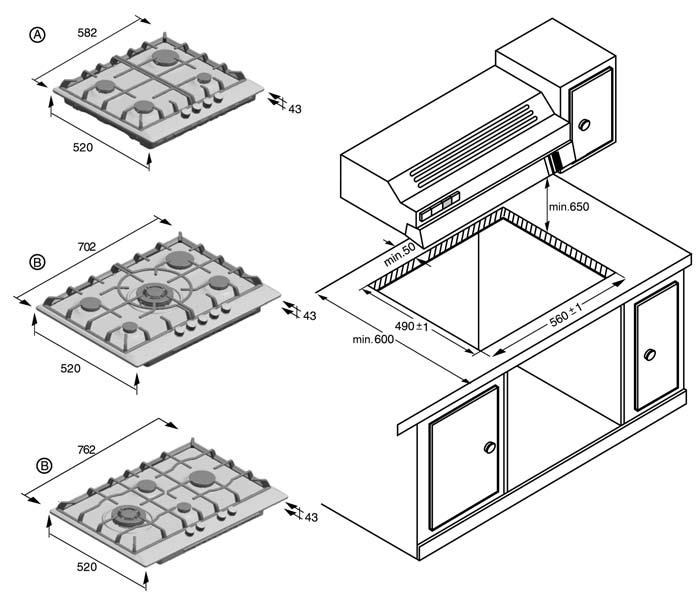

10 Pokyny pro technika Je nezbytné, aby všechny zásahy, které souvisejí s vestavbou, nastavením a úpravou na jiný druh plynu prováděl autorizovaný servis a aby byly dodrženy platné normy a předpisy plynárenských podniků. DŮLEŽITÉ: Před každým zásahem přerušte přívod plynu a elektrického proudu ke spotřebiči. Před připojením spotřebiče je nutné zkontrolovat, zda spotřebič je vhodný pro přiváděný druh plynu. Naše varné desky jsou z výroby nastaveny na druh plynu, který je uveden na typovém štítku. Je nezbytné, aby místo instalace spotřebiče bylo vybaveno předpisovým odvětráním. Proto je nutné odvádět spaliny, které vznikly hořením plynu, ven. Zkontrolujte rozměry varné desky a rovněž výřez provedený v nábytku. Desky, které jsou na pracovní ploše nebo bezprostředně vedle varné desky, musí být z nehořlavého materiálu. Rovněž obložení složené z několika vrstev a lepidlo, které je spojuje, musí být žáruvzdorné, aby nedošlo k poškození. Kabely přívodu elektrického proudu se nesmějí dostat do kontaktu s horkými zónami. Síťový kabel musí být upevněn na nábytku, aby se zabránilo jeho dotyku s horkými díly pečící trouby nebo varnou deskou. Spotřebiče s elektrickými konstrukčními díly musí být uzemněny. Tento spotřebič musí být instalován podle platných směrnic a výhradně na dobře větraném místě. Před vestavbou a před použitím tohoto spotřebiče si přečtěte návod k použití. PŘI NEDODRŽENÍ TĚCHTO POKYNŮ JE ZA PŘÍPADNÉ ŠKODY ZODPOVĚDNÝ TECHNIK, KTERÝ MONTÁŽ PROVEDL. VÝROBCE NEPŘEBÍRÁ ZÁRUKU. Vestavba varné desky do nábytku Varná deska patří do třídy 3 dle normy pro plynové spotřebiče EN 30 1 a typ X dle normy EN pro domácí spotřebiče. To znamená, že spotřebič musí být instalován v určité vzdálenosti od bočních stěn (viz rozměrový výkres). Rozměry pro vestavbu 1 Minimální odstup v (mm). Vyřízněte potřebné rozměry v pracovní desce (obr. 1). Pokud není pod pracovní desku instalována pečicí trouba, doporučujeme namontovat mezidno z nehořlavého materiálu, aby byl vyloučen přístup k varné desce zdola. Má-li má být varná deska vestavěna nad pečicí troubu, zkontrolujte, zda je trouba vždy odvětrávána a zkontrolujte rozměry v montážním návodu. Vycentrujte varnou desku ve výřezu pracovní desky. 2 Dřevotříska, použitá při výrobě vestavného nábytku, relativně rychle nabobtná, pokud přijde do styku s vlhkostí. Proto je vhodné nanést na plochy výřezu speciální lepidlo (tmel), aby byly chráněny před párou nebo kondenzovanou vodou, která se může srážet pod pracovní deskou kuchyňského nábytku. Vždy dle modelu je možné, že svorky a těsnění (spodní hrana varné desky) jsou namontovány již ve výrobě. V tomto případě je nesmíte za žádných okolností odstranit. Těsnění zajišťuje utěsnění celé pracovní plochy a zabraňuje prosakování tekutin. Pokud tyto díly nejsou namontovány ve výrobě, sundejte podložky pod hrnce (obr. 2), kryty hořáků a rozdělovače varné desky a odložte je na jejich zadní stranu. Připevněte samolepicí těsnění dodávané se spotřebičem na spodní hranu varné desky (obr. 3a/3b/3c), vezměte upevňovací svorky z přiloženého sáčku s příslušenstvím a připevněte je do příslušných spodních otvorů (obr. 4). Po nasazení varné desky musíte svorky otočit a pevně dotáhnout (viz obr. 5). Při demontáži svorky odšroubujte a postupujte v opačném pořadí. 4 Konec vstupního potrubí plynové varné desky je opatřen kolenem se závitem 1 / 2 '' (obr. 6). Koleno umožňuje: Pevné připojení. Připojení na kovovou ohebnou trubku. V tomto případě se musíte vyhnout kontaktu trubky s pohyblivými díly nábytku (např. zásuvkou a průchodem úseky, které by mohly být blokovány). U všech způsobů připojení nesmí být kolenem z výroby ani posunováno ani pohybováno. Při použití ve Francii musí být koleno, které se nachází v sáčku s příslušenstvím připevněno, přitom nezapomeňte vložit těsvění (obr. 6a). Pokud z nějakého důvodu došlo k posunutí tohoto dílu, musí být v této oblasti zajištěno utěsnění. Zkontrolujte, zda všechna provedená připojení jsou utěsněna. Výrobce odmítá jakoukoliv odpovědnost za netěsnost a rovněž za chybné připojení provedené technikem. 5 Na typovém štítku musíte zkontrolovat hodnotu napětí elektrického proudu ve voltech a celkový výkon. Spotřebič musí být uzemněn. Musíte se přesvědčit, že připojení bylo provedeno podle předpisů příslušné země. Postupujte striktně podle předpisů místních elektrorozvodných podniků. Pro dodržení běžných bezpečnostních pokynů musí technik nainstalovat odpojovací zařízení s minimálním odstupem kontaktů 3 mm v rozpojeném stavu. Toto zařízení není potřebné při připojení zástrčkou, která je uživateli přístupná. Spotřebiče opatřené zástrčkou mohou být připojeny jen do správně instalované zásuvky s uzemněním. Spotřebič je typu "Y", tzn. že přívodní kabel nesmí být vyměňován uživatelem, ale jen autorizovaným servisem. Musí být dodržen průřez a typ kabelu. Nemanipulujte uvnitř spotřebiče. Pokud je manipulace uvnitř nutná, volejte autorizovaný servis. Varné desky jsou dodávány s přívodním elektrickým kabelem se zástrčkou nebo bez zástrčky. TYPY KABELU: Varná deska Připojovací kabel Všechny plynové varné desky 3 0,5 mm 2 Elektrické varné desky 3 1,0 mm

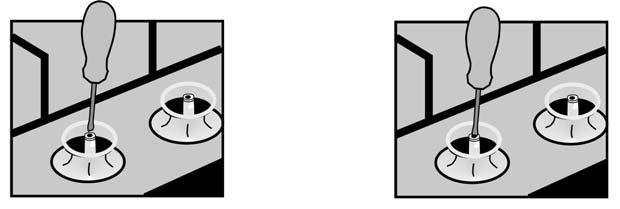

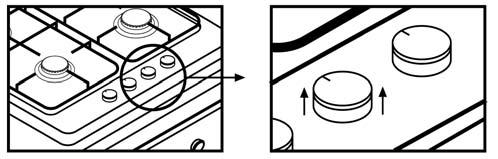

11 Přestavba na jiný druh plynu Je nezbytné, aby všechny zásahy, které souvisejí s vestavbou, nastavením a úpravou na jiný druh plynu, prováděl autorizovaný servis a řídil se platnými normami a předpisy plynárenského podniku. DŮLEŽITÉ: Před každým zásahem přerušte přívod plynu a elektrického proudu ke spotřebiči. Před připojením spotřebiče k instalaci musí být zajištěno, že spotřebič je vhodný pro přiváděný druh plynu. Naše varné desky jsou z výroby nastaveny na druh plynu, uvedený na typovém štítku. Pokud to dovolují aktuálně platné předpisy Vaší země (viz typový štítek), může být varná deska funkčně přizpůsobena na jiný druh plynu. Přitom musíte provést následující pracovní kroky: A) Výměna hlav hořáků varné desky 1 Sundejte podložky pod hrnce, kryty hořáků a celou hořákovou vložku. 2 Vyměňte hlavy hořáků nástrčným klíčem 7 mm a pevně dotáhněte, aby byla zaručena jejich těsnost (obr. 7). U těchto hořáků není nutné nastavení primárního vzduchu. B) Nastavení snížené spotřeby hořáků varné desky 1 Nastavte plynové kohouty do polohy pro nejnižší spotřebu. 2 Sundejte ovládací prvky z kohoutů (obr. 8). 3 Je viditelný vnitřní těsnicí kroužek z oheb- né pryže. Ten musíte pouze odtlačit pomocí šroubováku tak, aby byl dosažitelný regulační šroub armatury (obr. 9). Těsnění nikdy nesundávejte. Když po odstavení ovladače uvidíte regulační otvor bypassu (obr. 10), zasuňte šroubovák do otvoru (obr. 10a). Pokud tomu tak není odstraňte vnější těsnění. 4 Nastavení šroubu bypass. U plynu propan-butan musí být šroub zcela zašroubován. U zemního plynu otočte doleva šroubem na správný výstup plynu hořáku tak, že když přepnete kohout z polohy MAX. na MIN. hořák ani nezhasne, ani nedojde ke vtažení plamene. 5 Aby bylo zaručeno elektrické utěsnění a utěsnění vůči přetékající tekutině na varné desce, musíte nasadit všechna těsnění. 6 Na kohouty znovu nasaďte ovladače. V žádném případě nedemontujte osu kohoutu. Při závadě je nutné vyměnit celou armaturu. C) Etiketu s upozorněním na druh plynu, na který byl spotřebič přestavěn, připevněte poblíž typového štítku

12 2 4 3a 3b 5 3b 20 21

13 6 6a 10 a 10 b 7 Tabulky hodnot CHARAKTERISTIKA HOŘÁKŮ Musí být použit hořák Typ G-30 G-31 G-20 G-25 G-30 G-25 G-20 odpovídající označení plynu plynu BUTAN PROPAN ZEMNÍ ZEMNÍ BUTAN ZEMNÍ ZEMNÍ na typovém štítku PLYN PLYN PLYN PLYN Provozní tlak mbar Silný hořák Označení hlavy hořáku Spotřeba nominální kw snížená 0,6 0,6 0,5 0,5 0,6 0,5 0,5 Průtok plynu 15 C m 3 /h 0,286 0,333 0,333 0,286 1,013 mbar g/h ,218 Střední Označení hlavy hořáku hořák Spotřeba nominální kw 1,75 1,75 1,75 1,75 1,75 1,75 1,75 snížená 0,35 0,35 0,29 0,29 0,35 0,29 0,29 Průtok plynu 15 C m 3 /h 0,286 0,333 0,333 0,286 1,013 mbar g/h ,127 9 Úsporný Označení hlavy hořáku hořák Spotřeba snížená kw nominální 0,33 0,33 0,33 0,33 0,33 0,33 0,33 Průtok plynu 15 C m 3 /h 0,095 0,111 0,111 0,095 1,013 mbar g/h Hořák Označení hlavy hořáku s trojokruh. Spotřeba snížená kw 3,6 3,6 3,6 3,6 3,6 3,6 3,6 plamenem nominální 1,2 1,2 1,2 1,2 1,2 1,2 1,2 Průtok plynu 15 C m 3 /h 0,343 0,399 0,399 0,343 1,013 mbar g/h

14 24 25

15 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č. 22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s. r. o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s. r. o. Záruční podmínky Záruční list je průkazem práv spotřebitele ve smyslu Občanského zákoníku. Náleží k výrobku, jehož výrobní číslo je uvedeno na přední straně tohoto záručního listu. Zejména v případech delších než zákonné záruční lhůty je záruční list jediným dokladem práv uživatele. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o zakoupení (paragon, faktura, leasingová smlouva ap.). Pro případ záruční lhůty prodloužené z důvodu předchozích oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení vyplněného záručního listu nebo jiného dokladu o totožnosti výrobku (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje, a označení prodávajícího v souladu s 620, odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty a to vadou materiálu nebo výrobní vadou.takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejm. tyto případy: a) Opotřebení používáním nebo poškození výrobku (vč. poškození způsobeného při neodborné instalaci, nesprávném uvedení do provozu, úpravě výrobku, užíváním nebo údržbou v rozporu s návodem k obsluze nebo s další dokumentací, která byla předána spolu s výrobkem, s právními předpisy, s příslušnými technickými nebo jinými normami). b) Vady výrobku v případě, kdy kupující neprokáže oprávněnost, platnost nebo včasnost reklamace (např. vzhledem k rozporu mezi údaji v záručním dokladu a na výrobku, k chybějícím nebo neoprávněně pozměněným údajům v záručním dokladu, chybějícímu, nečitelnému nebo pozměněnému výrobnímu číslu výrobku, atd.) c) Poškození výrobku způsobené jeho znečištěním, nahodilou či živelnou událostí nebo v důsledku přírodních či vnějších jevů jako je např. bouřka, požár, přepětí nebo výpadky v elektrorozvodné síti, teplo, vniknutí kapaliny, prachu či cizích předmětů do výrobku, vysoká tvrdost vody aj. d) Mechanické poškození výrobku (např. pádem, zlomením, přetržením přívodního kabelu, konektoru či jiné části, apod.) nebo poškození vzniklá přepravou. e) Poškození způsobené použitím nevhodné náplně nebo nevhodnými provozními podmínkami. f) Poruchy, projevy a jiné nedostatky způsobené nevhodnou kvalitou elektromagnetického signálu, rušivým elektromagnetickým polem, příp. závadami v domovní elektrorozvodné síti apod. g) Součástí záruky není bezplatné uvedení do provozu, běžná údržba (čištění, seřizování, programování ad.) nebo kontrola parametrů výrobku. h) Nedostatek jakosti nebo užitné vlastnosti (které nejsou vadou výrobku), vč. parametrů neuvedených v technické dokumentaci výrobku, např. míra hlučnosti neuvedená v parametrech výrobku. i ) Poškození, nepovolené konstrukční změny, neodborný zásah úpravy nebo jiné zásahy do výrobku provedené neoprávněnou osobou či neautorizovaným servisem (vč. poškození plomb, pečetí nebo šroubů). j) Výrobek, který je používán k jinému než výrobcem stanovenému účelu, nad rámec běžného používání spotřebič je určen pro používání v domácnosti. Záruka zaniká, je-li spotřebič používán k profesionálním nebo komerčním účelům. Kupující nemá právo na součásti, součástky nebo díly, které byly při záruční době vyjmuty z výrobku a vyměněny. Prodávající i autorizovaný servis jsou oprávněni požadovat po kupujícím náhradu všech nákladů, které jim vzniknou při neoprávněném, neplatném, opožděném nebo neodůvodněném uplatnění práv záruky či při prodlení kupujícího s poskytnutím potřebné součinnosti, vč. nákladů spojených s případnou přepravou výrobku, s ověřováním existence reklamované vady, atp. Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) seriově vybavených systémem "Aqua-stop" je výrobcem poskytnuta záruka na škody vzniklé špatnou funkcí tohoto systému a to po celou dobu životnosti spotřebiče (toto se nevztahuje na vlastní aqua-stop). Vzniknou li škody vodou způsobené chybou systému "Aqua-stop", poskytneme náhradu těchto škod. Upozornění pro prodejce Prodejce je povinen vyplnit řádně a úplně záruční list v den prodeje výrobku. Pro případnou předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol a nevyplněný záruční list
